Коллектор для отопления: принцип работы, правила установки и подключения

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

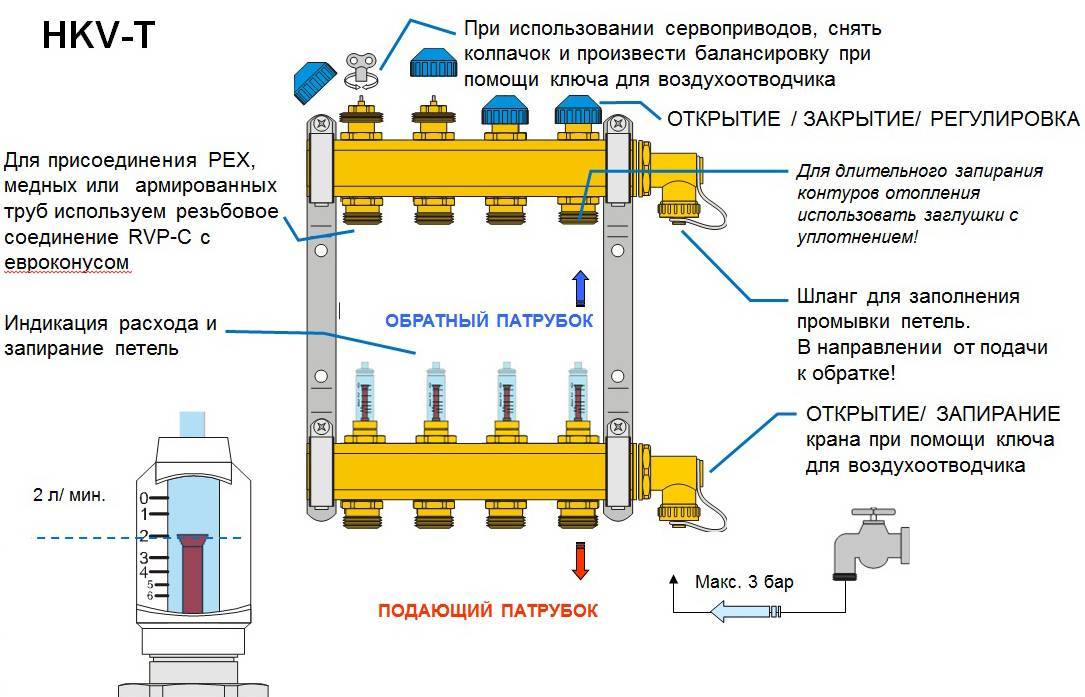

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

• Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
• Система нормально функционирует только при наличии циркуляционного насоса.
• Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
• От материала блока зависит максимальный показатель давления.
• Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
• Вспомогательные элементы улучшают функционал устройства.
• Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

• воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
• переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
• уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
• краник – нужен для подсоединения трубы от котла на распределитель;
• сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
• хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Принцип функционирования распределителя

Основное предназначение коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений
Фото из
Коллектроный узел равномерно распределяет тепловые потоки по всем компонентам и приборам системы отопления

Распределительную гребенку для организации лучевой системы отопления можно купить в заводскои исполнении или сделать собственными руками

Для изготовления самодельного коллекторного устройства используют полипропиленовые и стальные трубы

Разогретый до рабочей температуры теплоноситель подается сначала в коллектор, из которого по трубам перетекает к каждому из параллельно подключенных приборов практически одновременно

Коллекторный узел чаще всего состоит из двух гребенок. Одна из них принимает и распределяет нагретый теплоноситель, вторая собирает остывший

Лучевые решения устройства отопления нередко комбинируются с двух- и однотрубными вариантами

Практически в обязательном порядке коллекторные схемы отопления предполагают установку как минимум одного циркуляционного насоса. Предпочтительно, чтобы им оснащалось каждое отопительное кольцо

Для удаления шлама из отопительной системы коллекторные гребенки дополняются дешламаторами, для возможности слить воду — шаровыми кранами

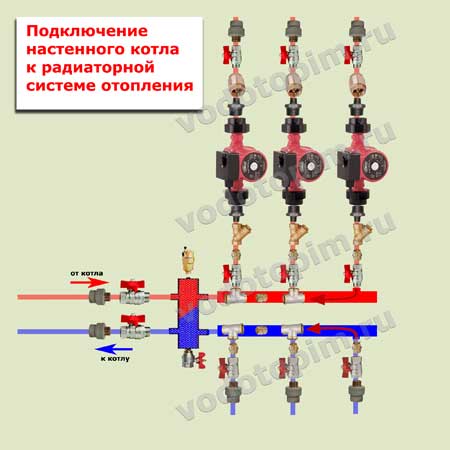

Коллектор в системе отопления

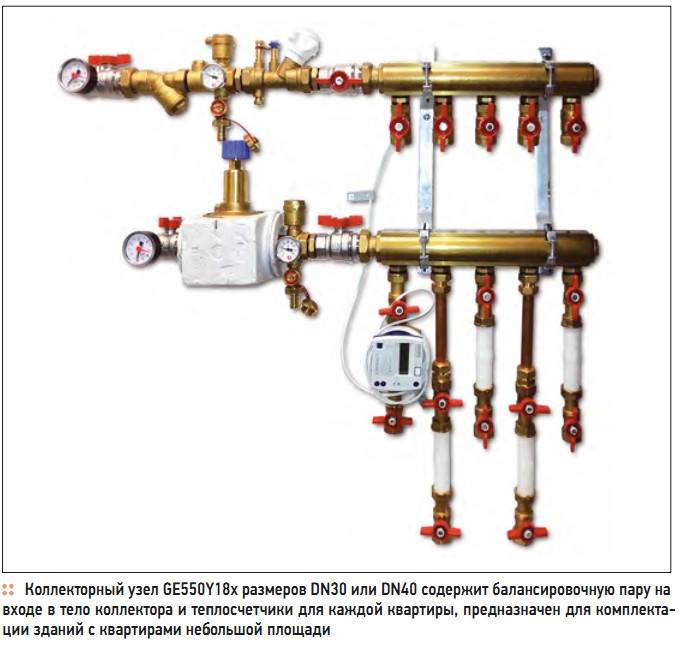

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

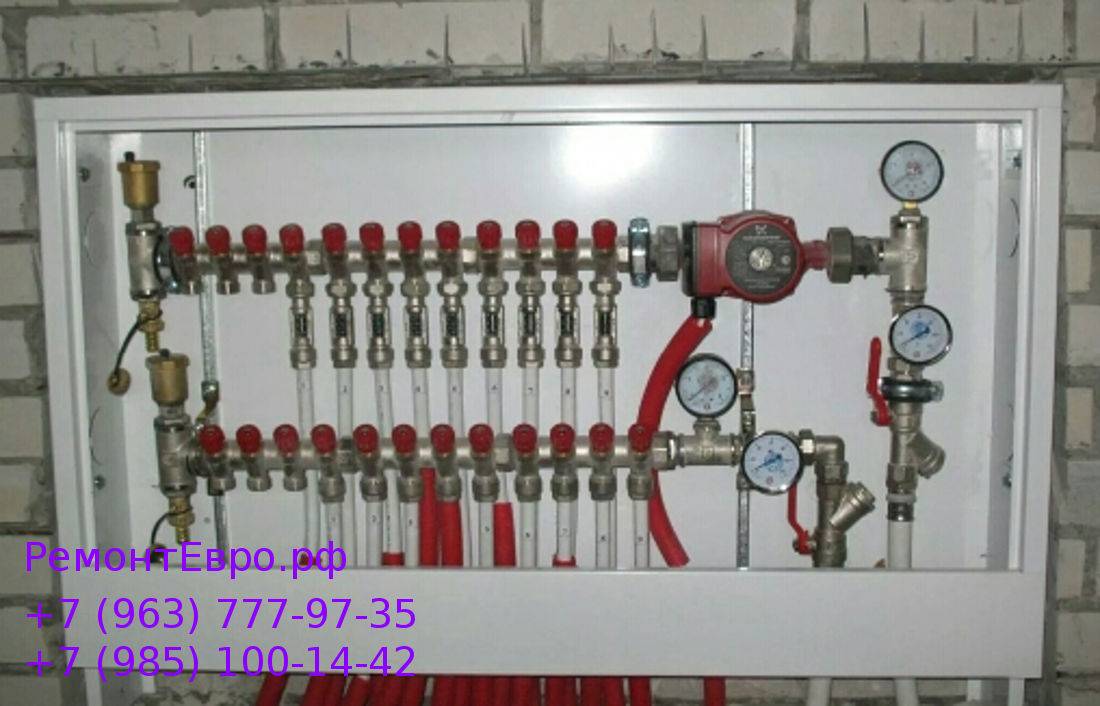

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус гребенки задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

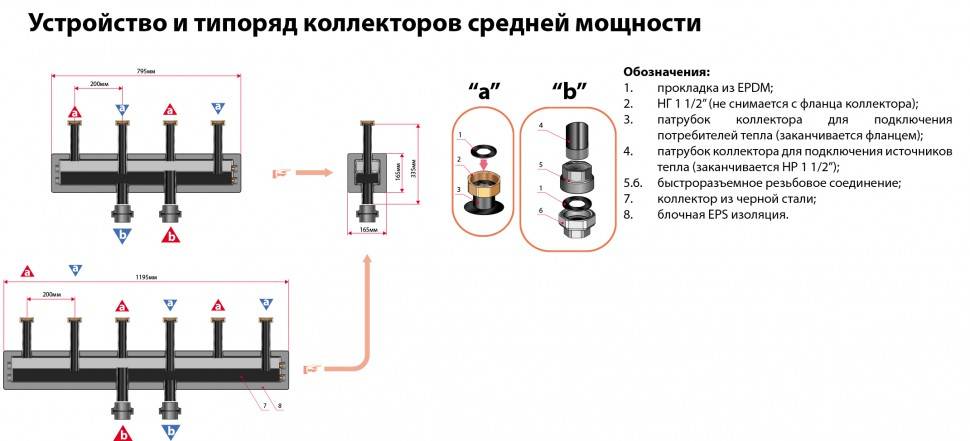

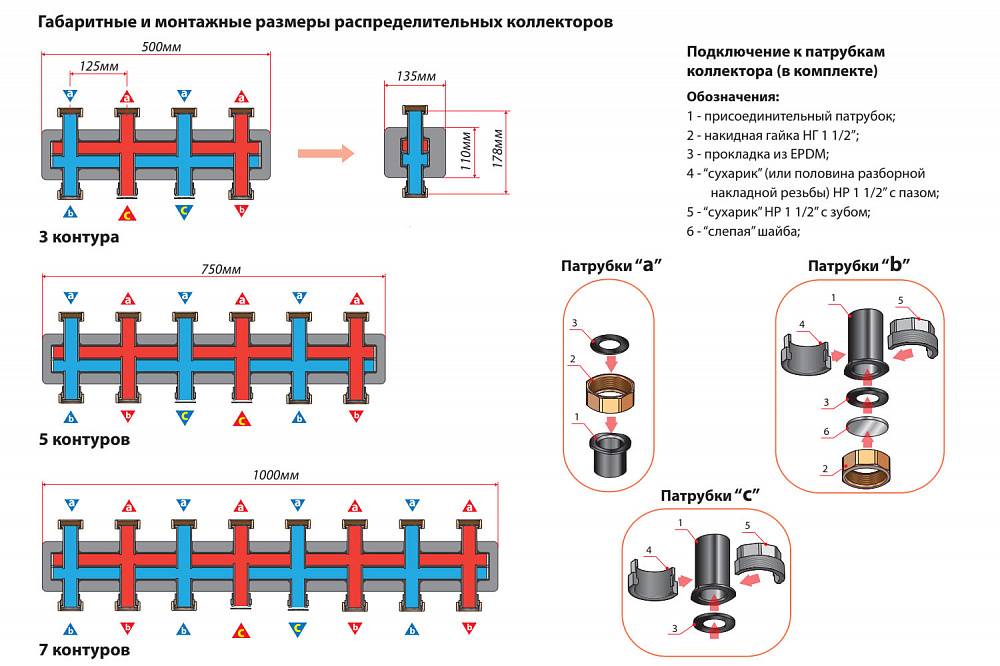

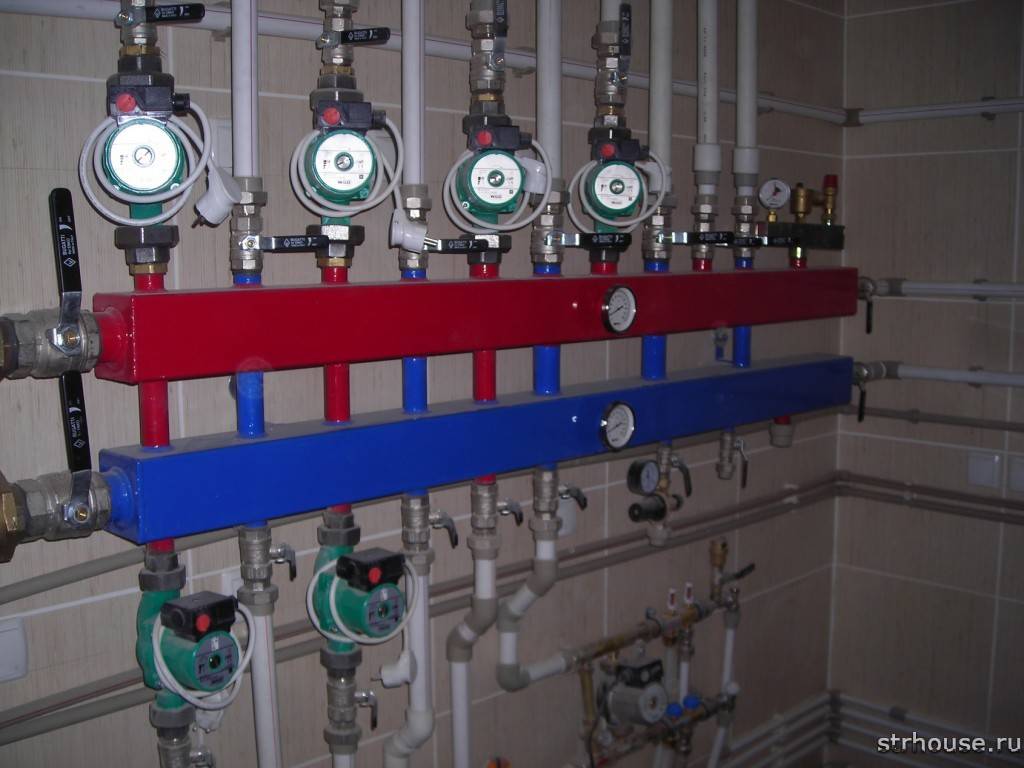

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

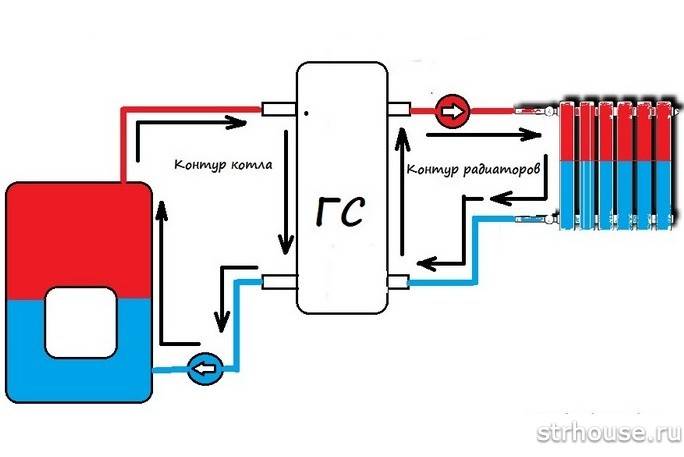

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

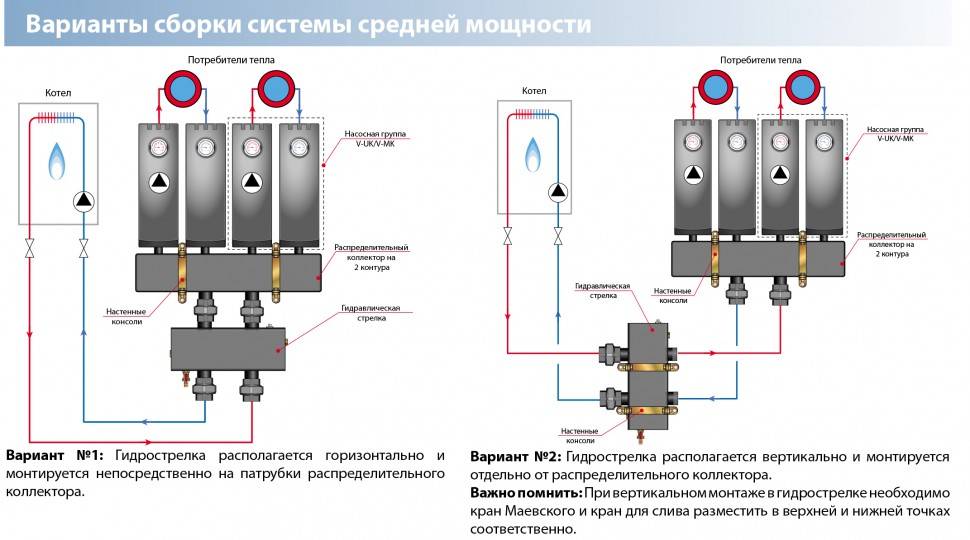

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Как устроена?

Хотя гидрострелка очень важна в отопительной системе, ее устройство и конструкция достаточно просты. Это фрагмент круглой или квадратной трубы, в котором есть два отверстия со стороны котла и такое же количество отверстий со стороны системы отопления. Чтобы гидравлический разделитель не засорялся, он может быть оборудован фильтрами-сеточками, которые задерживают сор, образованный в теплоносителе. Через определенный период времени сеточки могут забиться и их необходимо будет очищать.

Используя данное приспособление, можно разделить гидравлические системы отопительного агрегата и самой отопительной системы. Причем гидравлический разделитель допускается применять с коллектором на четыре, три, два контура и с одним котлом ветки. Контур отопительной системы и котла получают свой гидравлический режим.

Выбирая гидрострелку, нужно понимать ее принцип работы и преимущества, которыми он обладает:

• обеспечивает хорошую производительность, минимальные потери давления и производительности;
• создает гидравлический баланс и необходимый температурный режим;
• служит защитой от теплового удара;
• экономит энергоноситель;
• понижает гидравлическое сопротивление.

Клапан для отвода воздуха выводит пузырьки кислорода из устройства, тем самым уберегая остальное оборудование от коррозии, продлевая его срок использования и обеспечивая ему стабильную работу. То же касается и фильтров, задерживающих мусор.

Внутри гидравлического разделителя предусмотрено устройство с перфорированными перегородками. Они необходимы для разделения внутреннего пространства пополам для того, чтобы не создавалось лишнее сопротивление.

Монтаж

Перед тем как осуществлять монтажные работы, необходимо проверить место будущей установки на наличие каких-либо помех. Ничто не должно затруднять процесс эксплуатации коллектора.

Далее возьмите во внимание, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично. С другой стороны, некоторые ограничения накладывает схема обвязки

Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей

С другой стороны, некоторые ограничения накладывает схема обвязки. Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после установки коллекторного узла и проведения отопительных труб от коллектора. Наиболее просто регулировать температуру при помощи термоголовки. Еще на этапе строительства нужно озаботиться монтажом такого дополнительного оборудования.

Вариант с монтажом светопривода и термостата одинаково хорошо подойдет как для регулировки радиатора, так и для подстройки «теплых полов».

О том, как установить коллектор для отопления, смотрите в следующем видео.

Выводы и полезное видео по теме

Подробный технический процесс сборки коллекторной группы:

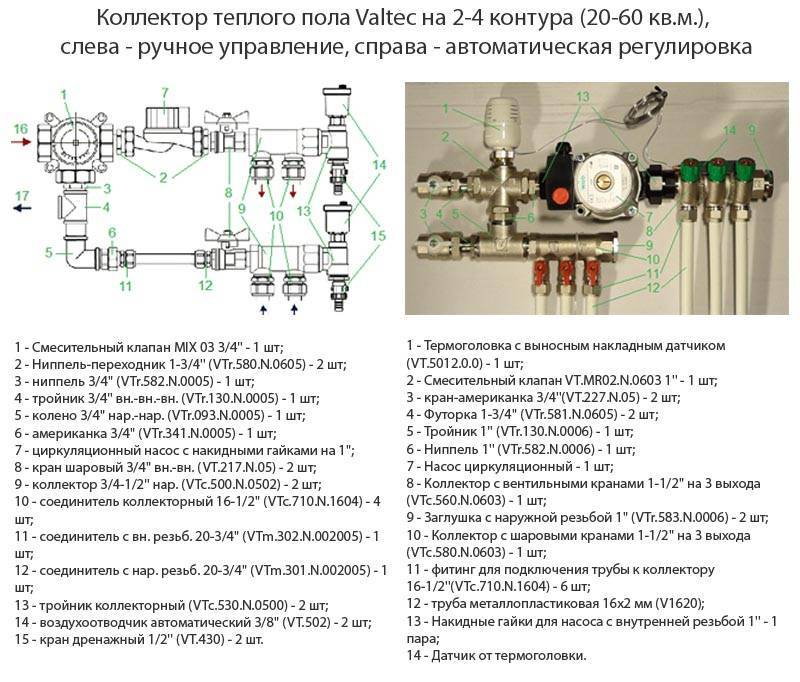

Готовые гребенки для обустройства теплого пола, оборудованные не всегда нужным функционалом, в следствии своей высокой стоимости недоступны для широких масс пользователей. Посмотрим, как собрать бюджетный вариант конструкции своими руками:

Реализация распределительной группы может быть выполнена и с помощью полипропиленовых труб. Как это сделать, можно узнать из видеосюжета:

Правильный подбор составных элементов и монтаж коллекторного узла – залог эффективной и надежной работы отопительной магистрали. За счет минимального количества соединений риск протечек сведен к минимуму. Важный плюс – возможность контроля и настройки каждого контура отопления.
