Как установить низкотемпературный комплект
Производить монтаж дополнительных опций должен специалист с опытом, поскольку неправильное подключение может привести к серьезным поломкам.
Низкотемпературный комплект, как его еще называют, является универсальным для всех неинверторных кондиционеров. А вот для большинства инверторных моделей регулятор не требуется, и основные производители сплит-систем предлагают собственные дополнительные опции для работы при низких температурах. Установку зимнего комплекта конечно удобнее производить на снятом внешнем блоке, поскольку к нему необходим полный доступ. При этом разбирается его корпус и производится подключение:
- Одеваем нагревательный тэн на картер компрессор примерно 5 см от низа. Подключаем его питание желательно через термостат или ставим отдельный автомат.

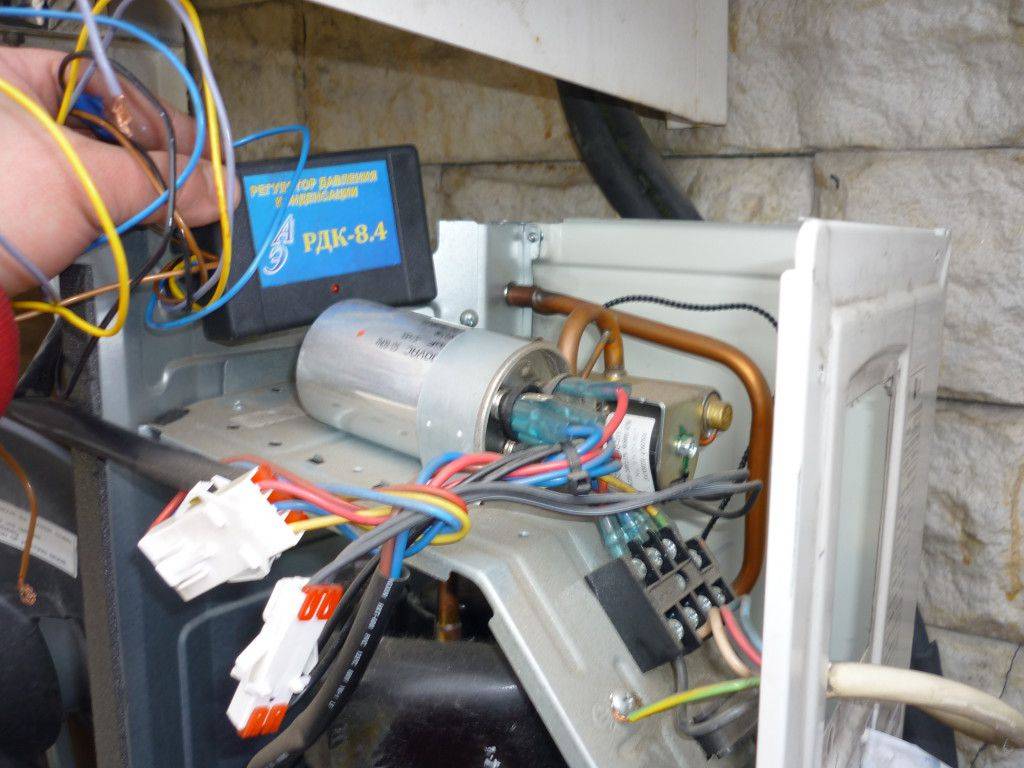

- Блок регулятора давления прикручиваем на свободную стенку корпуса ближе к соединительным колодкам внешнего блока так, чтобы был доступ для его регулировки. Подсоединяем регулятор согласно его схеме. Подключаем его нагрузку «в разрыв» проводу управления вентилятором. Подключаем дополнительный провод регулятора к проводу управления четырехходовым клапаном. Подключаем «питание» регулятора. Далее необходимо правильно установить температурный датчик на радиаторе (теплообменнике) для точного определения температуры. От этой операции будет зависеть вся работа регулятора. Датчик должен стоять на среднем «калаче» радиатора (определяем визуально середину теплообменника). Крепим датчик с помощью хомута (для теплового контакта лучше использовать термопасту и теплоизоляцию).
- Дренаж должен выходить на улицу отдельно от остальных коммуникаций (т.е. сверлим отдельное отверстие). На выходе дренажа можно использовать медную трубку, к которой изолентой приматываем нагревательный элемент. Так же возможно применение нагревателя с металлопластиковой трубкой в термофлексе.
Простая инструкция по установке зимнего комплекта на кондиционер
Любые монтажные работы начинаются с изучения схемы подключения.
Во многих устройствах она содержится в инструкции либо нанесена на плату вариатора. В каждой модели схема индивидуальна.
- Разбираем корпус наружного блока.
- Закрепляем обогрев картера компрессора.
- Подключаем замедлитель в разрыв цепи вентилятора.
- Прокладываем к нему отдельный провод питания.
- Устанавливаем температурный датчик на калач наружного теплообменника.
- В заключение собираем наружный блок.
Монтаж кондиционера в однокомнатной квартире
Установка кондиционеров в однокомнатной квартире должна соответствовать определенным правилам. Размещение в коридоре сплит-блока в определенной степени снизит температуру воздуха внутри кухни, комнаты, но этого будет недостаточно. Кроме того, в коридоре будет постоянно холодно.
Эффективнее выглядят следующие варианты:
Сплит-система + оконный моноблок в кухню. Следует помнить: моноблок более шумный, даже современные модели, это может доставлять неудобства.
Отдельные сплит-системы для каждой комнаты. Недостатки: стоимость, оплата монтажных работ, два наружных блока на фасаде здания.
Размещение мультисплит-системы с двумя внутренними модулями
Важно: стоимость выше, чем оборудования с одним блоком, следует предусмотреть длину фреоновой трассы.
Низконапорный канальный кондиционер (если позволяет высота потолков). Особенности: долгий срок монтажа, необходимо пространство под потолком для разведения воздуховодной сети, смешение воздуха из комнаты и кухни, стоимость оборудования.
Стандартная комплектация
После приобретения кондиционера потребитель получает:
- 2 блока – внутренний и наружный;
- Фильтры;
- Дистанционный пульт управления (батарейки в комплект не входят);
- Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
- Дренажная помпа (в дорогих моделях);
- Гарантийный талон и техпаспорт.
Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.
Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:
- Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
- Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
- Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.
Зимний комплект покупают, если планируется использование оборудования круглый год.
Монтаж и подключение зимнего комплекта
устройство замедления вращения вентилятора
Прежде чем перейти к рассмотрению вопроса о монтаже и подключении зимнего комплекта на кондиционер, следует отметить, что изначально он предусмотрен для on/off моделей. В инверторных системах надобность в плате управления отпадает, так как вариативность изменения скорости вентилятора уже заложена в модуле управления внешним блоком. В них требуется лишь обогрев дренажа и картера компрессора, то есть установка предполагается в усеченном варианте. Любые монтажные и пуско-наладочные работы начинают с изучения принципиальной схемы подключения зимнего комплекта на кондиционер, которую можно найти в нескольких местах. У большинства устройств она нанесена на плату вариатора или размещена в инструкции установки зимнего пакета, которая прилагается в комплекте к самому устройству.
Особенности
Принципиальная схема не может быть единой для всех, поэтому в каждом отдельном случае используют вариант, рекомендуемый для конкретной модели.
Почему так? Здесь есть много нюансов. Дело в том, что сплит-системы, работающие только на холод не имеют четырехходового клапана, поэтому процесс упрощается. В приборах, работающих в режиме теплового насоса, этот элемент присутствует, что несколько усложняет монтаж и подключение комплекта на кондиционер. В зависимости от количества скоростных режимов вентилятора установка может происходить либо в разрыв фазы, либо в разрыв нейтрали. У некоторых вентиляторов минимальный скоростной режим соответствует минимально возможным оборотам, поэтому установка регулятора вращения вентилятора может быть нецелесообразной.
Обогрев картера компрессора и регулятор вращения
температурный датчик
Итак, установка зимнего комплекта на кондиционер начинается с разбора корпуса наружного блока. Сначала модуль демонтируют, потом снимают с сервисных портов защитные и верхнюю крышки и убирают лицевую панель.
В первую очередь крепят обогрев картера компрессора. Его надевают на нижнюю часть картера, чтобы подогрев масла шел более эффективно. Необходимо обеспечить наличие постоянного напряжения. Это исключит возможность холодного запуска и вспенивания масла. После производят подключение регулятора вращения в разрыв цепи вентилятора. У старт-стопных моделей обычно для этого требуется индивидуальное питание. Оно берется с отдельно проложенного провода.
подключение регулятора
У замедлителя вращения вентилятора есть температурный датчик. Его устанавливают на калач конденсатора, расположенный посредине 1/3 верхней части теплообменника по ходу движения фреона. Здесь происходит их оптимальный контакт, обеспечивающий точное определение температуры конденсации. Сам вариатор устанавливают и запитывают, ориентируясь на принципиальную схему подключения низкотемпературного комплекта на кондиционер, при этом его провода лучше скрепить хомутами из пластика – так будет меньше идти нагрузка на клеммы.
После подключения питания собирают внешний блок, обеспечивая надежное закрепление всех элементов на свои прежние места. Хомутами соединяют провода в один узел, стараясь закрепить их так, чтобы они не соприкасались с корпусом прибора и связуюими магистралями двух блоков. Обязательно проверяют работоспособность регулятора, сначала запустив кондиционер в режиме охлаждения, а потом в режиме обогрева. Показания снимают манометром или термометром.
Обогрев дренажа
Затем устанавливают обогрев дренажа, закрепив его пластиковыми хомутами к дренажному шлангу, и запитывают его. Как правило, если у внешнего блока кондиционера нет питающей клеммы, то вместе с межблочным кабелем прокладывают дополнительный питающий кабель. При наличии питающей клеммы обогрев дренажа, так же, как и обогрев картера компрессора, запитывают с него.

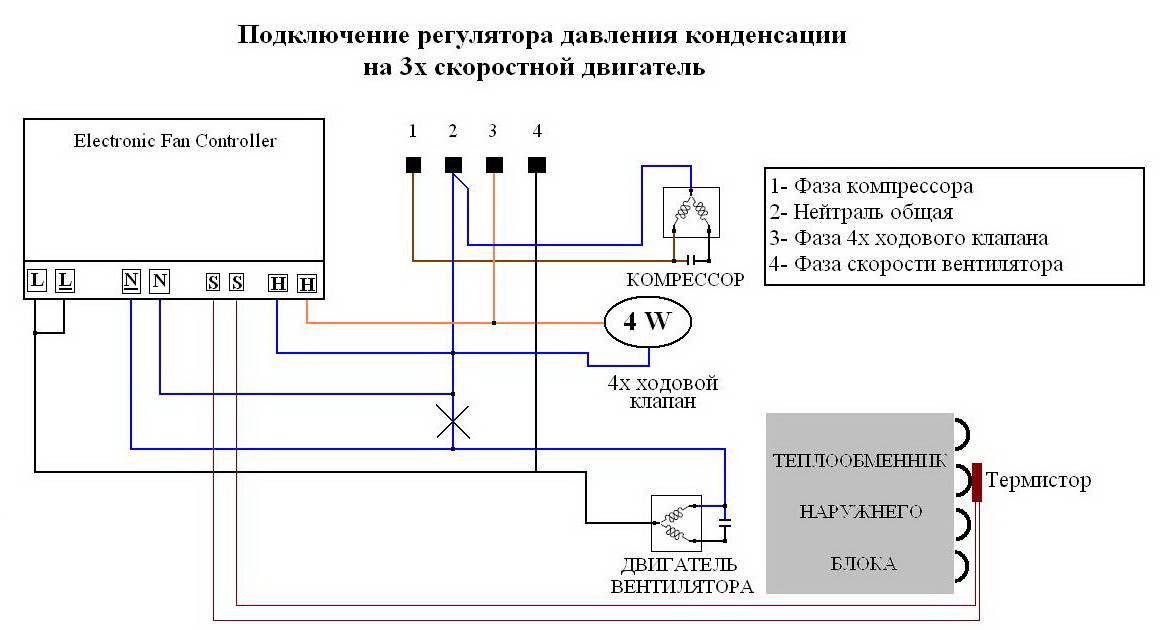

В конце статьи будет дана примерная схема подключения зимнего комплекта, которая подходит для on/off моделей. Для инверторных сплит-систем сначала проводится диагностика оборудования и только потом осуществляется монтаж по подходящей схеме. Некоторые производители выпускают кондиционеры, совмещаемые с зимними комплектами только этой же марки.
После того, как все этапы монтажа окончены, можно запускать кондиционер в эксплуатацию, но для надежной работы в зимнее время обязательно предусматривают еще внешнюю защиту наружного блока. В частном доме его можно поставить в подбалконное пространство, а в условиях многоквартирного дома прибор прячут под специальный навес, перекрывающий прямой доступ осадкам.
Как важно выбрать место установки внешнего блока
О том, как выбрать место для внешнего блока кондиционеров на фасаде мало кто задумывается. А это очень важный аспект размещения сплит-системы. Соблюдая правила установки кондиционеров на фасадах зданий общественного назначения, в многоквартирном доме, можно избежать многих проблем. Например, его громкой вибрации, перегрева во время работы, расшатывания креплений и как следствие – падения с большой высоты. Это потребует ремонта кондиционера, а во многих случаях – полной замены. При этом некоторые виды ремонта обходятся очень дорого.
- Внешний блок нельзя устанавливать внутри застекленных балконов, лоджий. Чтобы избежать перегрева, ему нужен хороший доступ воздуха. Размещение наружного блока кондиционера на балконе возможно при условии отсутствия остекления, что позволит ему постоянно охлаждаться, а значит, эффективно работать.
- Установка наружного блока кондиционера на стене здания – наиболее частый вариант. При этом она должна быть прочной. Иначе от вибраций при работе крепления расшатаются.
- Если возможно – провести монтаж на кровле (на чердаке при достаточном доступе воздушного потока), что избавит от материальных затрат по оплате работы промышленных альпинистов (для многоэтажного дома).
- Установка наружного блока сплит системы под открывающейся створкой окна делается для того, чтобы было удобно проводить технические работы при необходимости.
Покупку заветного, долгожданного климатического оборудования необходимо начинать с планирования размещения. Ведь потом его уже нельзя будет изменить. Иногда проще, выгоднее сделать перестановку мебели, чтобы значительно снизить неоправданные затраты по монтажным работам. Характеристика, правила установки наружного блока кондиционера, его внутреннего сплит-элемента, использование согласно функциональному оснащению – все это имеет большое значение для правильной, надежной, эффективной работы климатической техники.
Когда лучше устанавливать кондиционер
Летом самые активные продажи такой техники. Спрос растет, магазины повышают цены. Но все равно кондиционеры в теплое время года быстро раскупаются. И часто не удается найти нужную модель, так как выбор небольшой. А цены на популярные модели магазины завышают иногда до 50%.
Это главная причина того, что многие предпочитают устанавливать.Когда становится холодно, продажи падают, поэтому в магазинах проводятся акции, бывают большие скидки. И выбор моделей больше, чем летом, можно подобрать подходящий вариант по стоимости и функциям.
Тем, кто задается вопросом, когда устанавливать кондиционер, можно рассмотреть еще несколько преимуществ зимнего монтажа:
- Мастера в это время не так загружены, они могут подстроиться под график клиента и приехать в любое удобное время, не нужно будет ждать неделями своей очереди;
- Монтаж системы будет выполнен более качественно;
- Услуги мастера обойдутся дешевле;
- Легче выбрать свободный день;
- Современная сплит система «зима-лето» может работать на обогрев, что очень удобно в холодную погоду или при отключении отопления.
Необходимость монтажа такой системы зимой может возникнуть, если в доме делается капитальный ремонт, человек переехал в новую квартиру. Часто это делается также в новостройке.
Какие бывают кондиционеры
У каждой модели свои особенности работы. Их учитывают, чтобы в процессе эксплуатации не возникало недовольства устройством. Рынок предлагает новые разработки, но без знания, что и как работает, выбрать подходящую климатическую технику не получится.
Инверторные климатические системы
Инверторный тип кондиционера позволяет поддерживать одинаковую температуру, но при этом устройство не отключается полностью, а переходит в режим пониженной мощности:
- снижается скорость вращения лопастей вентилятора;
- уменьшается производительность компрессора и теплообменника.
Преимущество данного вида:
- экономится электроэнергия до 30 %;
- срок службы увеличивается на 50 %;
- меньше шумит;
- детали устройства не изнашиваются.
С возможностью подогрева
Такие сплит системы стоят дороже, но при температуре на улице от 0 до +10, могут обогревать квартиру. Преимуществ у такого оборудования много:
- подсушивает воздух, не давая образовываться плесени на стенах;
- экономит электроэнергию благодаря автоматическим настройкам температуры;
- выделяет в 3-4 раза больше тепла, чем затрачивает.
Минус «теплого» кондиционера в высокой стоимости. В холодное время года при минусовых температурах оборудование без зимнего комплекта включать нельзя – это приводит к поломке техники.
Наличие зимнего комплекта
Преимущества зимнего комплекта кондиционера
Существует множество мифов про обогрев помещения кондиционером. Вот основные из них:
- С зимним комплектом можно полноценно отапливать квартиру: ни один кондиционер не нагреет воздух даже до 19 – 20 градусов, если за окном минус 20.
- При любой температуре сплит системы работают как всегда: КПД в зимнее время при низких температурах снижается раза в 3-4, поэтому ожидать полноценной работы на обогрев нельзя.
- Зимний комплект нужен для отопления зимой: устройство защищает кондиционер, который включается зимой для охлаждения помещений, в которых всегда жарко и требуется отвод тепла.
- Со встроенным зимним устройством сплит систему можно включать всегда: она служит для защиты в межсезонье от ночных заморозков.
Можно ли устанавливать кондиционер зимой
Можно ли устанавливать кондиционер зимой в морозы? Однозначного ответа на этот вопрос дать нельзя, так как основные неудобства связаны с чисто человеческими ощущениями самих монтажников и некоторыми особенностями опрессовки и вакуумации контура.
При опрессовке важно поддерживать выровненную температуру азота в баллоне и воздуха на улице, чтобы произвести проверку на герметичность всех стыков трассы. Создать такие условия зимой практически невозможно
После опрессовки обычно вакуумируют контур с помощью вакуумного насоса, то есть удаляют лишние влагу и воздух. При минусовых температурах вскипание хладагента в контуре не просто замедляется, а почти полностью останавливается, из-за чего влага нередко остается внутри. Достаточно рискованно использовать вакуумный насос при морозах ниже -15°C. В крайнем случае ему необходимо обеспечить постоянное нахождение в тепле до и после процесса очистки контура.
Можно установить кондиционер зимой, если сделать это в два этапа. Первый этап предполагает штробление стен и закладывание фреоновых трубок. Второй включает в себя все остальные работы, а именно:
- установку обоих блоков и соединение их между собой магистралью и проводами;
- опрессовку и вакуумацию контура;
- пуско-наладку.
К перечисленным неприятностям добавляется еще такое обстоятельство, как подогрев вентиля на наружном блоке, который желательно делать профессиональным феном с точной регулировкой температуры. Провода в мороз теряют свою пластичность и становятся достаточно жесткими, что создает определенный дискомфорт при установке.
Сказать, что установить кондиционер зимой невозможно или нельзя, будет не совсем правильно, но все же проблемы при этом возникают существенные. Если есть возможность, специалисты советуют подождать хотя бы до апреля, когда среднесуточная температура воздуха становится положительной.
Некоторые рекомендации по установке кондиционера
Итак, если Вы после прочтения написанного выше материала так и не нашли ответ на вопрос в какой комнате установить кондиционер, попробуем рассмотреть несколько рекомендаций по выбору и установке кондиционера и закрепить вышеперечисленные данные.
Запрещается:
- Нельзя оставлять кондиционер включенным на ночь. Вы можете легко простудиться и заболеть;
- В случае если устройство монтировано на стене над кроватью, в случае необходимого ремонта придется передвигать кровать или специалист, занимающийся ремонтом оборудования, будет ходить по вашей кровати;
- При ремонтных работах оборудования, вся пыль и грязь устройства будут сыпаться именно на Вашу кровать.
Если оборудование установлено правильно, то:
- Воздушный поток устройства не будет дуть на кровать, а именно на Вас;
- К нему будет открыт полный доступ;
- Поток воздуха будет спокойно расходиться по помещению, и ему ничто не будет преграждать путь;
- Между потолком и кондиционером должно быть определенное пространство.
Кондиционер далеко не безопасное для здоровья оборудование, поэтому охлаждать помещение нужно с некоторой осторожностью. Вызванное холодным потом воздуха заболевание со временем может стать хронической простудной болезнью
Способы охлаждения квартиры с кондиционером в одной комнате
Если кондиционер уже установлен в одной из комнат, но возникает необходимость понизить температуру воздуха и в других, то можно воспользоваться одним способом — максимальным охлаждением одной комнаты. Кондиционер, рассчитанный на площадь конкретной комнаты, нужно включить на минимальную температуру, после чего выйти и закрыть дверь. Когда сплит-система остановится (а это значит, что термостат определил снижение показателей до установленных), останется только открыть двери в смежную комнату — холодный воздух частично выйдет и охладит второе помещение. Это неидеальный способ, так как в первой комнате будет холодно, но так можно поступить, например, если кондиционер стоит в спальне, в которой на данный момент никто не находится, но есть необходимость немного охладить зал, из которого и выходит дверь в охлаждаемое помещение.
Есть ещё один путь — создать направленный поток воздуха с помощью вентилятора, установленного в охлаждаемом помещении. Но тут будут аналогичные проблемы: неравномерное охлаждение, перегрузка кондиционера, не рассчитанного на большую площадь. Дополнительно появляется ещё один весомый минус — лишний шум.
Порядок действий при установке кондиционера
Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:
- Прокладывается электрическая проводка для подключения системы к сети.
- Монтаж блока снаружи помещения.
- выбор оптимального места для установки, который будет расположен выше 2 м от уровня земли;
- фиксация кронштейнов на выбранные анкерные болты;
- установка блока на подготовленное место (кронштейны);
- создание в стене магистральных отверстий, диаметр которых от 50 до 60 мм для проведения всех коммуникаций;
- монтаж гидроизоляционного цилиндра в отверстиях и соединительных коммуникаций.
- Монтаж блока внутри помещения:
- выбор оптимального места, согласно требованиям, описанным выше;
- установка кронштейнов под кондиционер;
- монтаж внутреннего блока на свое место.
- Подключение проводки:
- монтаж внутреннего или наружного короба;
- стыкование медных труб, по которым будет циркулировать фреон, подключение электропроводов;
- вакуумизация – из системы удаляется воздух и вся влага. Специальное оборудование позволит выполнить операцию примерно за 45 минут, не меньше.
- Пробная проверка работоспособности установленного кондиционера. Для этой цели применяется специальное программно-аппаратное оборудование.
Кондиционер установлен и готов к работе.
Этап №1. Установка наружного блока
Как известно, кондиционер, или сплит-система, стоит из двух блоков – внутреннего и наружного. Бывает, что к одному наружному подсоединены несколько внутренних, тогда это уже выходит мультисплит-система, которая находит применение в больших домах, офисных зданиях, учреждениях, где не хотят портить фасад множеством отдельных блоков. Наружные и внутренние части соединены между собой проводами и парой медных труб, по которым протекает фреон, а от внешнего блока сплит-системы отходит еще и тоненькая трубочка, дренаж, который служит для выведения конденсируемой влаги. По идее, дренаж должен быть подсоединен к канализации или к специальной сливной трубе, но чаще всего можно наблюдать картину, когда жидкость капает на проходящих по улице людей.
Принцип работы кондиционера можно описать следующим образом. Когда помещение нужно охладить, из внешнего блока по одной из медных трубок во внутренний поступает фреон, где он обдувается вентилятором, и в итоге в комнату поступает прохладный воздух. При этом внутренний блок работает почти бесшумно, а некоторые производители уже сумели достичь показателей в 26 дБ. Внешний блок шумит чуть больше, но для того он и выносится за пределы помещения.
Установка внешнего блока начинается с просверливания отверстий в стене для кронштейнов, куда потом будет крепиться само устройство. Кронштейны должны быть очень надежными и выдерживать вес, намного превышающей вес внешнего блока. Проблема заключается в том, что установить эти кронштейны без специальной техники, если квартира находится не на первом этаже, будет трудно. Так, придется пользоваться услугами либо специальной машины с выдвижной лестницей, либо, если это шестой этаж и выше, услугами альпиниста.
Прикрепить кондиционер к кронштейнам нужно настолько крепко, чтобы он не свалился на проходящих внизу людей. После всего этого, к внешнему блоку уже можно подключать коммуникации
Важно, чтобы стена была надежной и смогла выдержать вес наружного блока, а также гладкой, чтобы он со временем не деформировался
Тем, кто живет на первом этаже, лучше защитить внешний блок решеткой, поскольку случаев их кражи немало. Для жителей самых последних этажей или же частных домов можно посоветовать установить внешний блок на крыше, но стоит иметь в виду, что расстояние между двумя частями сплит-системы не может быть более 3-20 метров (в зависимости от особенностей выбранной модели). На какой высоте ни устанавливался бы кондиционер, над ним лучше сделать небольшой козырек: в этом случае снег и сосульки, которые весной падают с крыши, не смогут повредить или сбить эту часть сплит-системы.
Нужно ли разрешение
Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.
Если сплит-система устанавливается в частном доме, согласования не нужны.
Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.
В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.
