Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

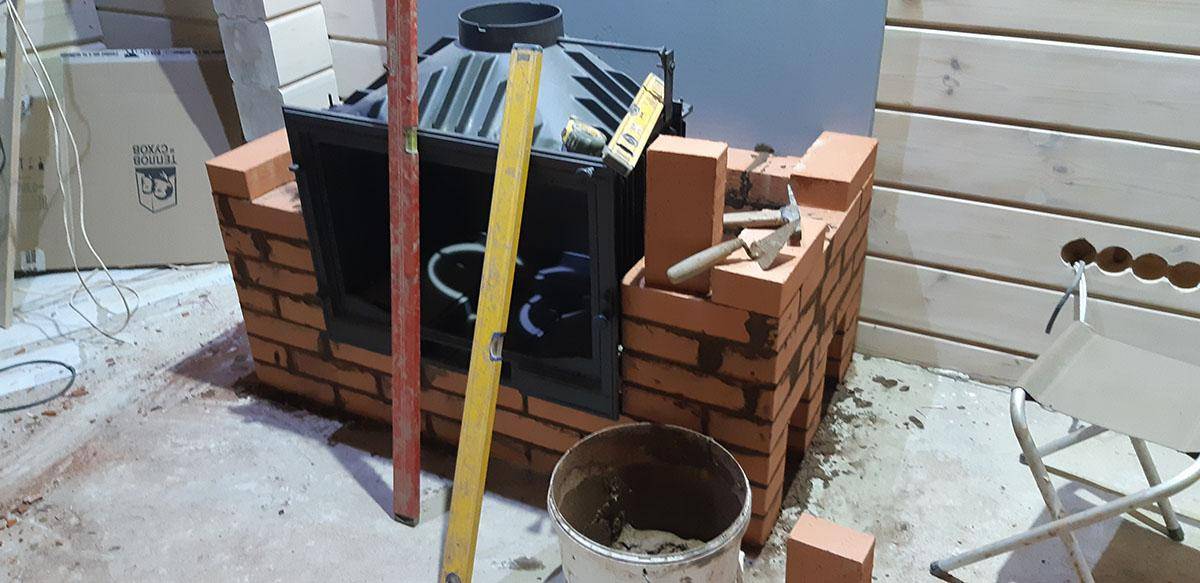

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

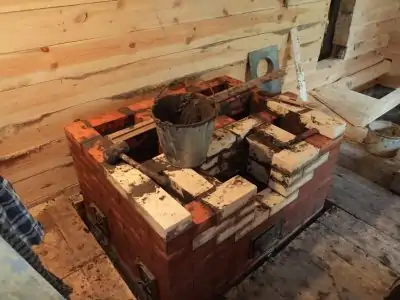

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке печи есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу достаточно скромно оценивал свои возможности в возведении более сложной конструкции и до сих пор, имея уже опыт, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

Обустройство фундаментного основания

Кладка печей из кирпича начинается с обустройства фундамента, который является основой для любой отопительной конструкции, обеспечивая ее прочность, надежность и долговечность.

Согласно готовому проекту бани выполняется разметка в месте возведения и вырывается котлован глубиной до 65 см. По ширине он должен превышать размеры печи на 10 см.

На днище котлована выкладывается песочный слой толщиной в 18 см и смачивается водой, далее засыпается щебнем, камнями и кирпичным боем. Все слои тщательно смачиваются и трамбуются. Подушка выдерживается некоторое время для усадки.

После полной усадки песочного слоя устанавливается съемная опалубка, усиленная армопоясом из тонкой арматуры.

Опалубка заливается бетонной смесью до граничного уровня, который на 17 см ниже поверхности почвы. Смесь готовится в пропорциях – 1 : 3 (на часть цемента три части песка) с добавлением нужного количества воды.

После полного застывания бетона опалубка снимается, а имеющиеся пустоты заполняются мелким гравием.

В качестве гидроизоляционного слоя для фундамента используется сложенный рубероид. Материал укладывается на бетонный слой основания строго по размеру площадки.

Печь из кирпича своими руками

Печи по своему функциональному предназначению делятся на несколько видов. Маленькие печи для дачи, сделанные своими руками из кирпича, ограничивают функцией приготовления пищи.

Конструкции побольше обогревают жилые помещения в холода. Чтобы печь дольше держала тепло, рекомендуют размещать ее встраиваемой во внутреннюю стену, рядом с ней или посредине комнаты.

Многие хозяева предпочитают комбинированные варианты, когда к отопительной печи пристраивается варочная.

Строим печь из кирпича своими руками

1. 1. Инструменты и материалы.

Покупаем шамотный и керамический кирпич, песок, цемент, щебень. Необходимо приобрести поддувальную дверцу и дверцу для топки, колосниковую решетку, чугунную плиту. Из инструментов готовим рулетку, уровень, кельму, емкость для раствора, молоток, кирку.

1. 1. Подготавливаем фундамент для постройки.

Для этого по размеру печи убираем напольное покрытие. Дно котлована – это двухслойная подушка из песка и щебня (по 10см толщины). Поверх дна заливаем приготовленную смесь, в которую входит цемент, песок и щебень. После застывания материала, заливаем поверхность цементным раствором, аккуратно его выравнивая. Даем время выстоять.

1. 1. Готовим глиняно-песчаный раствор для кладки или покупаем его в магазине. Перед его приготовлением глину размачиваем в течение суток, размешиваем, затем добавляем песок. Раствор должен обладать достаточной прочностью и вязкостью.
   2. Делаем гидроизоляцию фундамента с помощью рубероида.
   3. Выкладываем основание печи. Внутренние кирпичи можно покупать любого качества, поскольку на горение они не влияют, а от взгляда они скрыты наружным слоем кладки.
   4. Строим зольник, который формируют первые два ряда. Чтобы добиться плотного прилегания кирпичей в кладке, пользуемся резиновым молотком, который выгоняет из раствора воздушные пузырьки. Если этого не сделать, швы во время топки начнут растрескиваться. Работаем так, чтобы толщина швов укладывалась в пределы от 3 до 8 мм. Контролируем себя строительным уровнем.
   5. Ставим поддувальную и прочисную дверцу. Их устанавливаем на короб из нержавейки, длина которого должна быть такой, чтобы не было подсоса воздуха.
   6. Дверцы фиксируем на кладке с помощью стальной проволоки.
   7. Сверху выкладываем еще один ряд кирпичей.
   8. Устанавливаем колосниковую решетку. Во время кладки строго придерживаемся схемы, поскольку от каналов зависит прохождение горячего дыма, который нагревает кирпич. Перед установкой колосника с помощью болгарки вырезаем для него нишу шириной 1 см по периметру решетки с целью создать тепловой зазор. Наличие кирпичей и кладка его на раствор не допускается. При необходимости решетка должна свободно сниматься и устанавливаться.
   9. Принимаемся к построению стенок топки. Используем для работы огнеупорный кирпич.
   10. Устанавливаем дверцу, предназначенную специально для топки печи. Фиксируем ее подобно поддувальной дверцы стальной проволокой.
   11. Поверх дверцы выкладываем еще один ряд кирпича.
   12. На кирпичи кладем специальную варочную плиту.
   13. На последнем этапе хода закрываем кирпичами и приступаем к установке трубы. Ее устанавливаем на ряд ниже, изделие по кругу герметично закрываем.

Многие печники, имеющие опыт построения топок, утверждают, что сделать печь из кирпича своими руками – это ремесло, доступное каждому желающему. При этом они рекомендуют для начала сложить кладку на сухую. Этот процесс поможет в дальнейшем избежать многих ошибок, таких, как разборка нескольких рядов. К тому же печи отличаются только схемами порядовок, имея общий принцип построения.

Красивые примеры в интерьере

Декоративные эффектные варианты отделки красивых и стильных печей.

Массивная печь-каменка во всю стену станет ярким акцентом парильной комнаты. Она может быть декорирована вставками из плитки, отделана камнем и оригинальной кирпичной кладкой. Остальные детали интерьера, в том числе и тазы с ковшами, выполнены из светлого дерева. Органичным аксессуаром выступают веники.

Если есть желание оформить баню в стиле хай-тек, необходимо использовать лаконичную небольшую каменку, возможно мини, и блестящие металлические листы в интерьере. Последние также могут выступить защитой деревянных стен.

Правильный выбор камней не только улучшит качество пара, но и украсит интерьер. Эксперты рекомендуют отдавать предпочтение речной гальке, базальту, порфириту, которые не боятся высоких температур.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Возможные проблемы

При строительстве можно допустить несколько ошибок.

Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.

Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.

Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.

Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа. При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

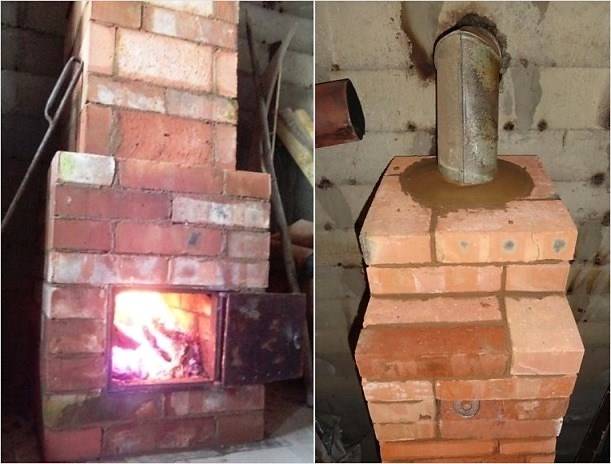

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см

Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

https://youtube.com/watch?v=ksIJIivKRlw

Подготовительные работы

Перед тем как начинать строительство русской печи, следует убедиться, что все необходимое есть в наличии.

Выбор места

От выбора места для постройки печи зависит очень многое. Необходимо соблюсти зазор до стен из горючего материала 30-40 см или предусмотреть их защитную обшивку асбестом. Промежутки потребуются и для доступа к наружным стенкам печки с целью их осмотра и ремонта.

Для тяжелого агрегата весом в несколько тонн нужно прочное основание (фундамент), защищенное от грунтовой влаги. Заранее предусматривают место, где дымоход пройдет через перекрытия потолка и крыши. Здесь не должно оказаться конька или стропил.

Инструменты для кладочных работ

Основные рабочие инструменты печника:

• узкий мастерок (кельма) для кладки раствора и зачистки излишка из швов;
• молоток-кирка для придания цельному кирпичу требуемой формы;
• строительный уровень и отвес.

Для замешивания раствора нужны лопата и емкость.

Инструмент печника

Сейчас резку кирпича в клин, снятие углов и шлифование облицовки выполняют ручным электроинструментом (болгаркой) с алмазными кругами. Это сильно упрощает труд мастера.

Необходимые материалы

Основные материалы для устройства надежного очага: кирпич и огнеупорный раствор

Их качеству уделяют пристальное внимание. Также потребуется: чугунное литье для дверей, заслонок, задвижек, колосников и варочная плита

Выбор кирпича

Верный подбор кирпича для работы – ключевой фактор экономичности тепловой отдачи и долгого срока службы будущего очага. Поэтому имеет смысл приобретать красный глиняный кирпич марки М150-М200 только первого сорта. Пустотелый материал для печной кладки непригоден.

Не подходят для такой работы и кирпичи с явными следами брака:

• несоответствие стандарту (230х125х65 мм), на который ориентированы все типовые порядовки;
• со следами пережога, коробления, дефектами формы и поверхности;
• с раковинами после выделения газов;
• имеющие трещины и задиры от резания.

Специальные сорта кирпича высшего качества, называемого подовым, продаются поштучно и идеально подходят для кладки печей.

Фундамент

Основание тяжелой печи устраивают на бетонном фундаменте, который отливают по утрамбованной щебеночной подушке в яме глубиной до полуметра. Горизонтальную гидроизоляцию от грунтовой воды выполняют из 2 слоев рубероида на битумной мастике.

Раствор для кладки

Требования к подходящему для печных работ раствору серьезно отличаются от привычных.

От материала требуется:

• стойкость к высоким температурам;
• коэффициент теплового расширения, максимально близкий к таковому у кладочного кирпича.

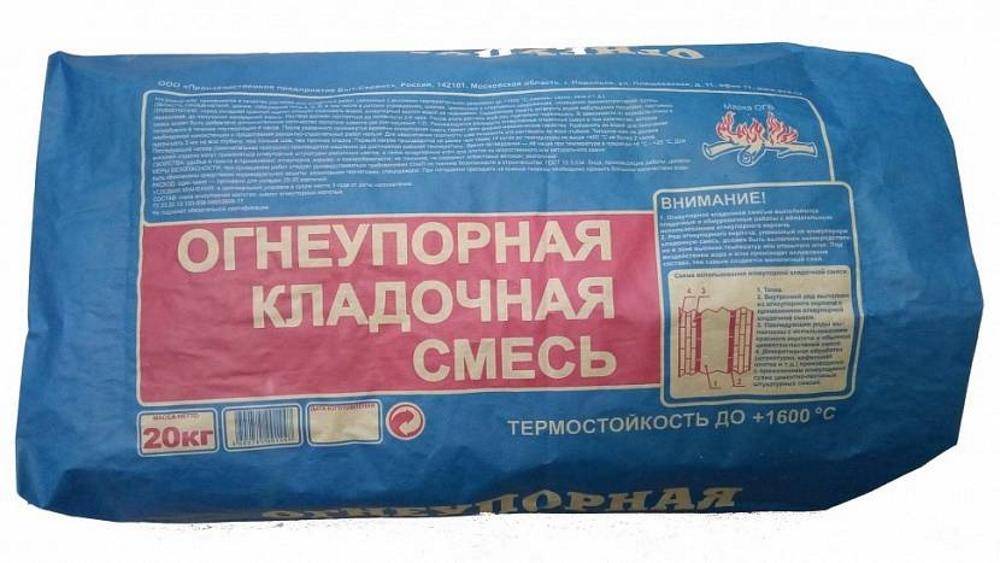

Огнеупорная смесь для кладки печей

Поскольку качество глины здесь играет ведущую роль, лучше купить в строительном магазине готовую сухую смесь.

Проверка качества глины

Пригодность глины к печной кладке можно проверить народным способом. Из раствора сделайте шарообразный комок величиной с детский кулак и медленно сожмите между двух дощечек. Если глина качественная, комок потрескается только после сжатия до половины размера. Тощая негодная глина не деформируется вообще, а материал средней кондиции лопнет после сжимания примерно на треть.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.
