Керамический дымоход — устройство и монтаж канала из керамики

Какой лучше выбрать

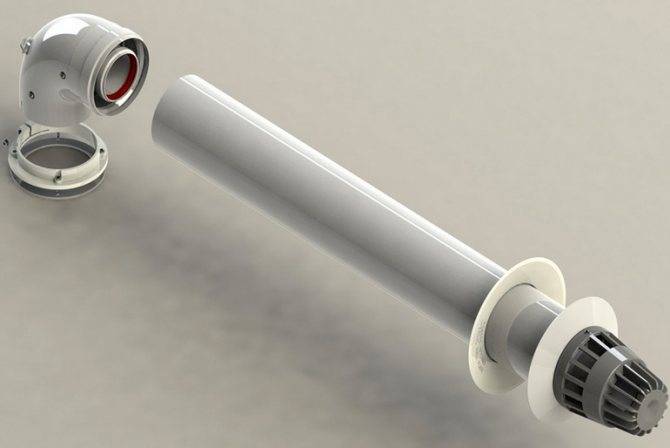

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

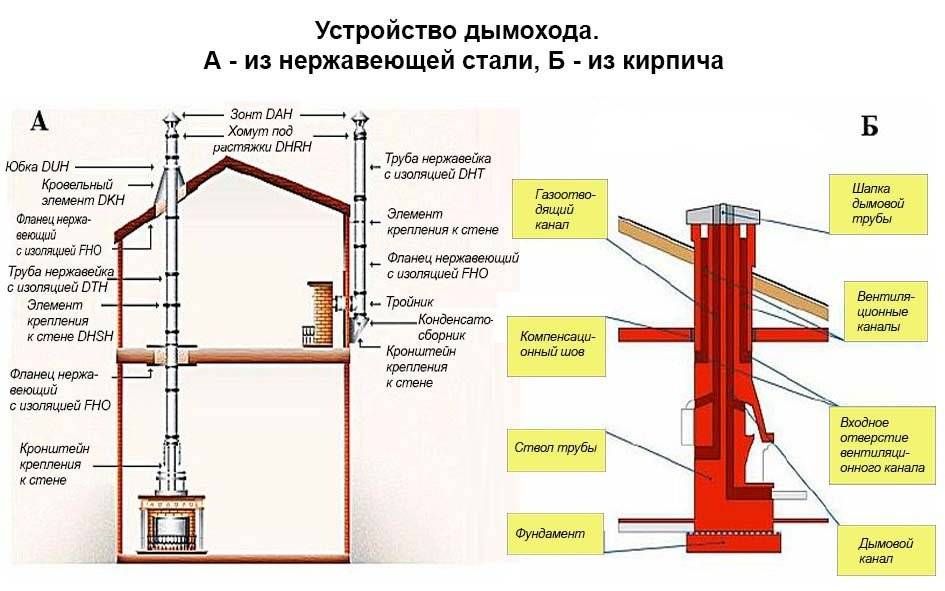

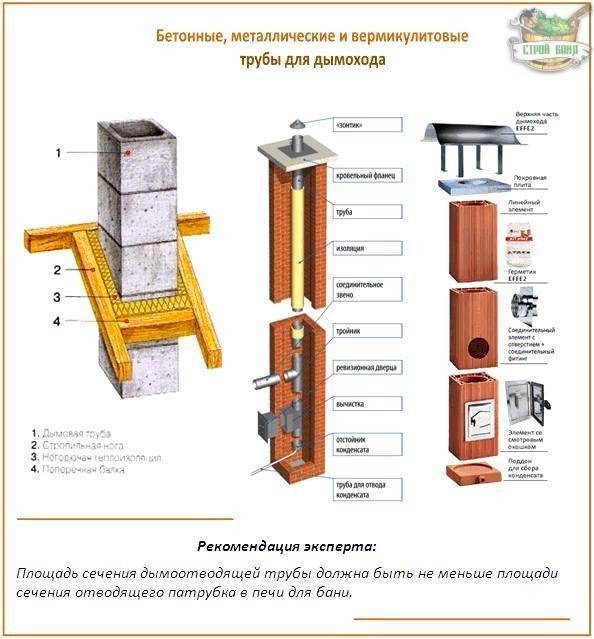

Распространенный материал для кладки дымохода

Кирпичные дымоходы под камин.

Основной используемый материал для строительства каминных труб, конечно, кирпич. Если не смотреть на незначительную материалоемкость, кирпичный дымоход требует минимальных материальных затрат на возведение: кирпич, глина, песок и вода. При этом следует помнить, далеко не любой кирпич можно использовать для возведения дымохода, подойдет только обожженный, полноценный глиняный.

Дымоходы из стали.

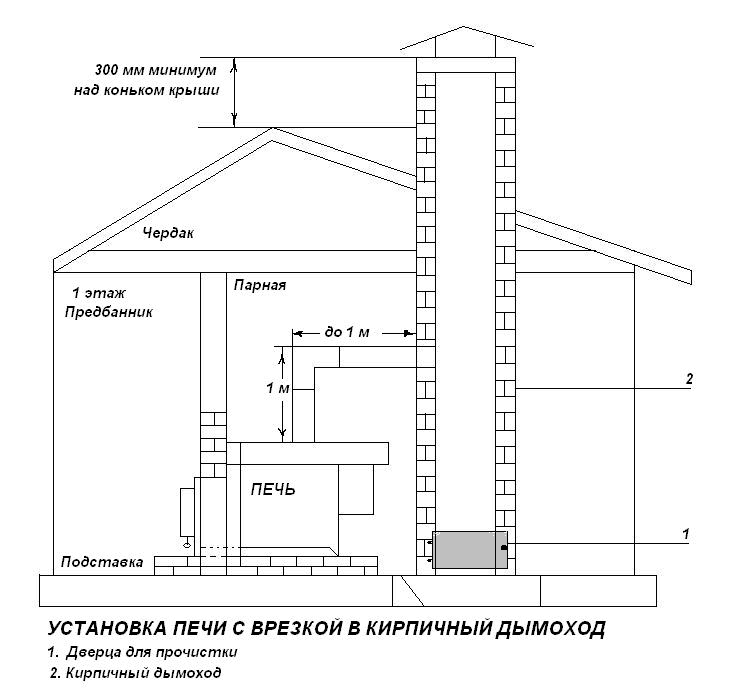

Схема врезки в дымоход.

В последнее время очень часто стали использовать в качестве материалов для дымоходной трубы металлические трубы, особенно трубы из нержавеющей, жаропрочной стали. Нержавеющие дымоходы намного легче кирпичных и не требуют пристройки дополнительного фундамента, а значит металлические трубы значительно проще в установке. Такие трубы можно назвать своего рода «конструктором», легко монтируемым, устойчивым к коррозии и долговечным. К тому же, данные трубы подходят для работы с разнообразными модификациями печей и котлов.

Такие трубы гораздо лучше удаляют дымовой газ, так как имеют оптимальное сечение. В дымоходах с круглым сечением, в отличие от прямоугольных и квадратных, отсутствует завихрение, которое препятствует движению основного газа. К тому же, на идеально гладких стенках дымоходов из металлических труб не накапливается сажа.

Дымоходы из стали легко монтировать в построенных домах, когда на этапе строительства не предусмотрели возможность дальнейшей установки отопительных агрегатов и, соответственно, дымоходов.

Дымоходы из шамота (огнеупорные дымоходы).

В середине 2004 года на рынках появились дымоходы из керамических шамотных труб в оболочке из нержавеющей стали и легкого бетона. Дымоходы из шамота обладали всеми преимуществами стальных дымоходов и более высоким уровнем надежности и долговечности. Стоимость таких элементов несколько дороже, но все окупается в процессе эксплуатации.

Стеклянные дымоходы.

Преимущество стеклянных дымоходов – полнейшее отсутствие коррозии, они имеют низкую тепловую инертность и не впитывают влагу. Но такие элементы очень дороги и требуют значительных затрат при монтаже.

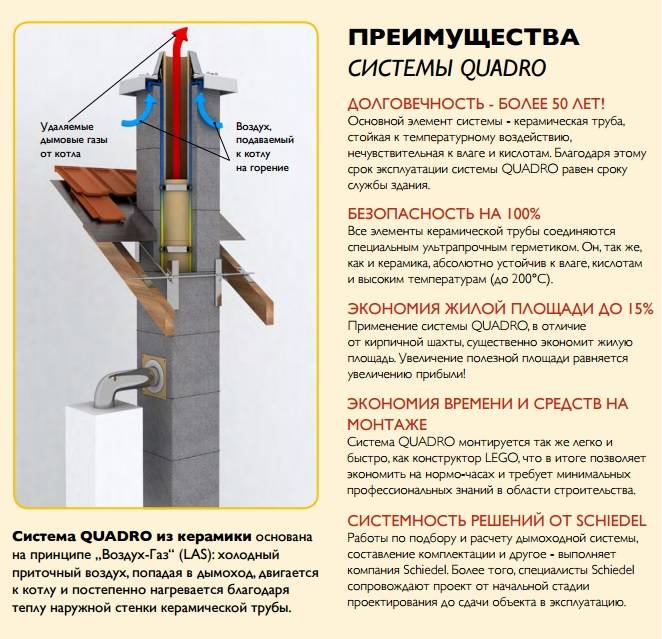

Преимущества керамических дымоходов

Популярность дымоходов на рынке растет с каждым днем. Основная причина заключается в уникальном сочетании качеств:

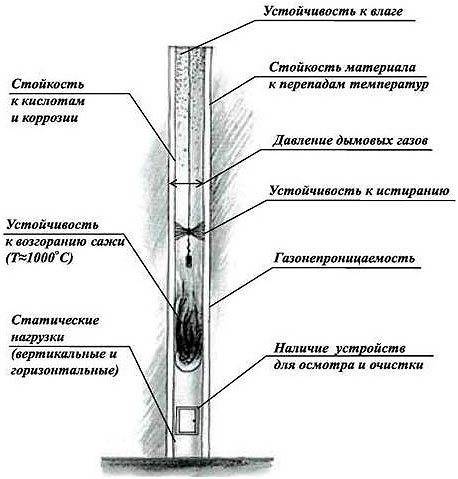

На изображении отмечены некоторые достоинства конструкции.

• возможность использования не только дерева и угля, но и других видов топлива;
• высокий уровень пожарной безопасности;
• долговечность;
• эффективность (сохраняет тепло даже после отключения);
• устойчивость к морозам;
• ударопрочность;
• шумоизоляция;
• оперативный прогрев;
• устойчивость к появлению ржавчины;
• отличная тяга.

Стоит также отметить и недостатки керамических дымоходов:

• большой вес,
• сравнительно высокая цена.

Правила выбора параметров дымохода

Труба керамического дымохода изготавливается из отдельных блоков, каковые хорошо подгоняются друг к другу, исходя из этого не появляется утечек дыма. Ее высота рассчитывается заблаговременно, в соответствии с действующим нормативам. Излишняя протяженность дымохода не улучшит тягу, а только создаст сложные аэродинамические завихрения, не содействующие действенной работе газоотводящей системы. Трубу набирают, руководствуясь правилами:

• высота над плоской кровлей 50 см;
• труба, расположенная в 1,5 м от конька, обязана возвышаться над ним на 50 см;
• при расстоянии до трех метров край дымохода не может быть ниже линии конька;
• находясь более чем в 3 м от конька, труба обязана достигать оси в 10 градусах от линии его горизонта;
• диаметр внутреннего керамического канала не может быть меньше, чем у дымоотводящего патрубка;
• высота трубы от линии колосников до наружного края не меньше пяти метров.

Керамический дымоход может употребляться для отведения газов от нескольких устройств, но при любой конфигурации нижний модуль помогает для сбора конденсата. Элементы дымохода подбирают, ориентируясь на тип отопительного устройства: камин, котел либо печь. На величину диаметра трубы воздействует мощность котла и вид топлива. Для подсчета нужной длины керамического дымохода потребуется кровли высоты и значение потолков.

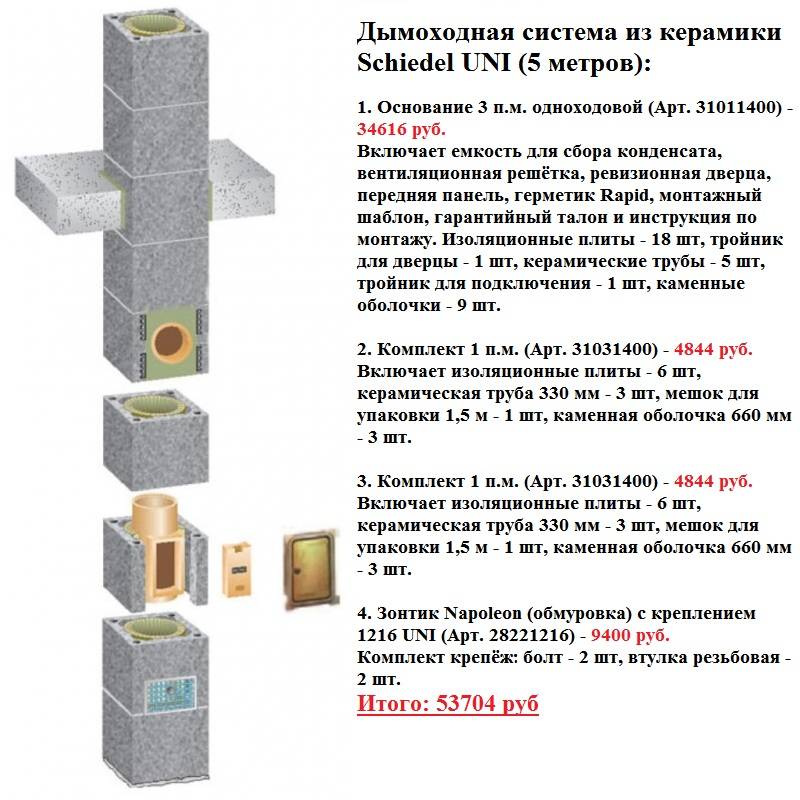

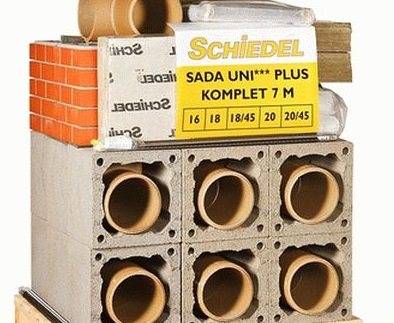

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла

Именно в нем находится специальная канава для отвода конденсата, обратите внимание

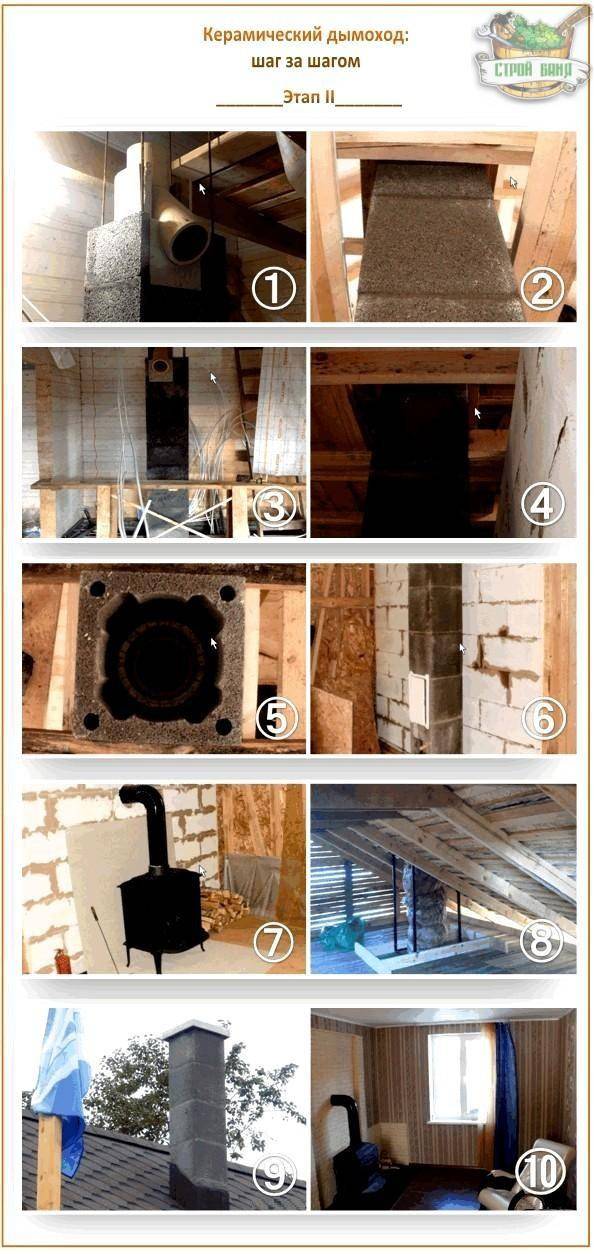

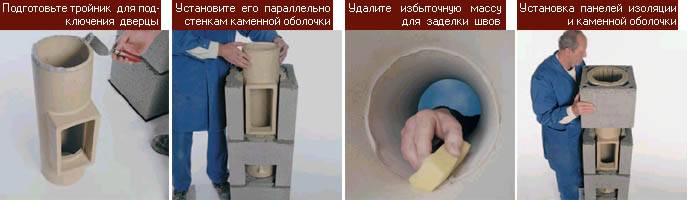

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

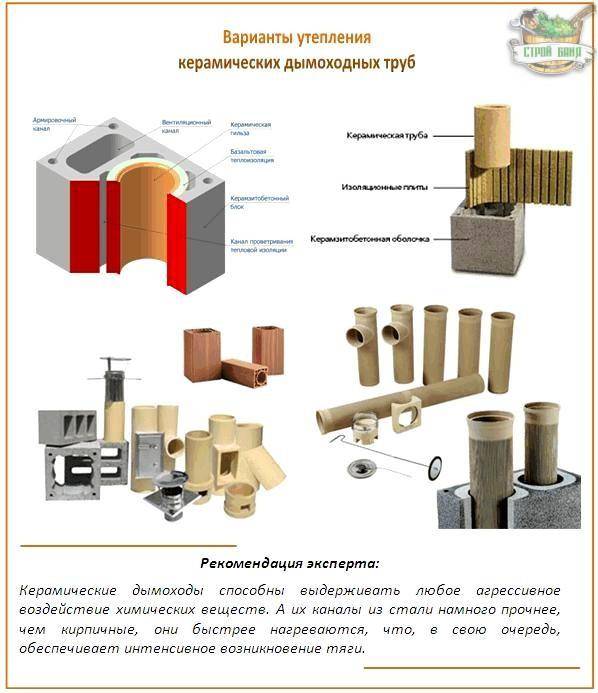

Этап III. Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

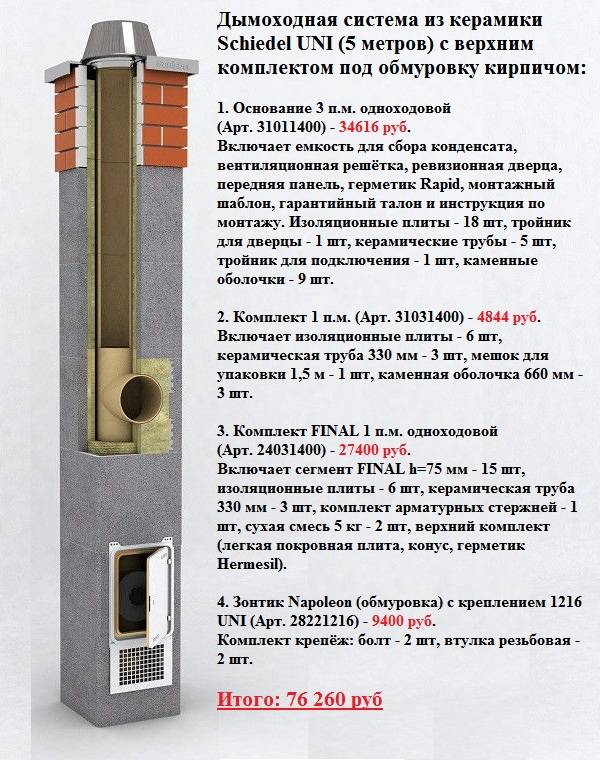

Этап V. Декорируем верхнюю часть дымохода

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

• «Кирпичная» кладка из тяжелого бетона.
• Обмуровка облицовочным кирпичом.
• Облицовка черепицей или сланцем.
• Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

• Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
• Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
• Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
• Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
• Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
• Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Это интересно: Что лучше двухконтурный или одноконтурный газовый котел: сравнительный обзор конструкции

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

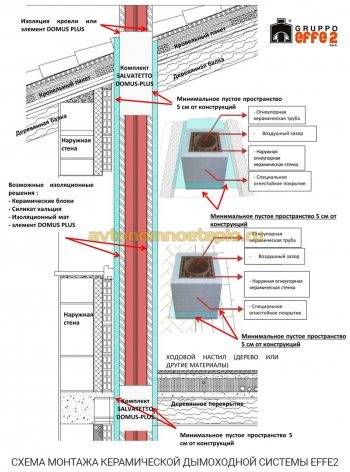

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

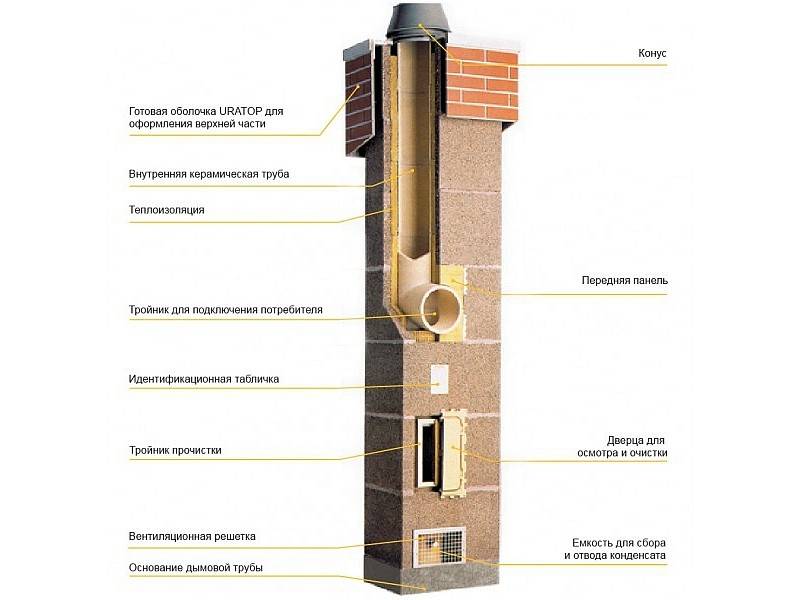

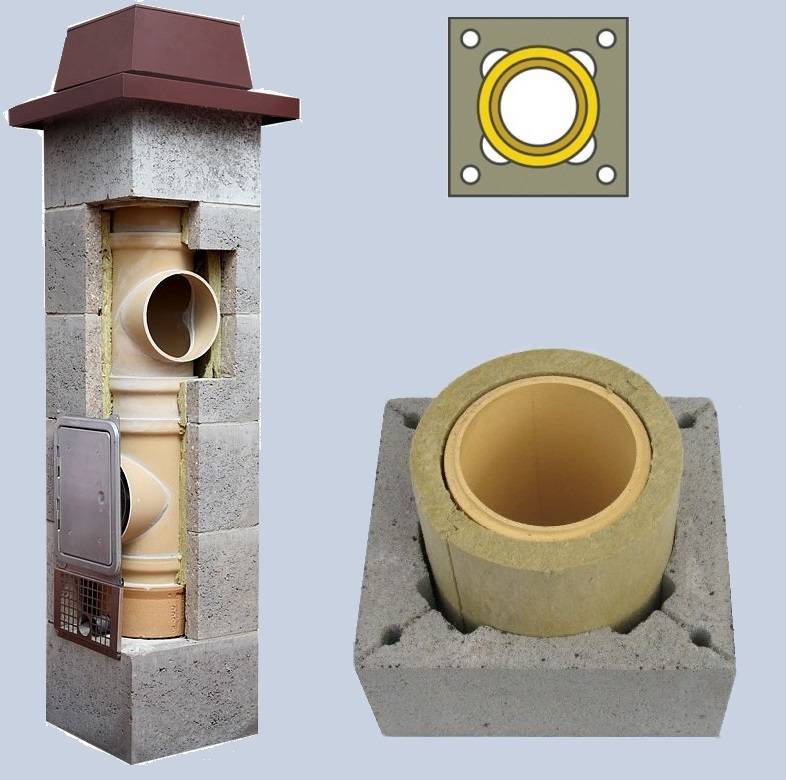

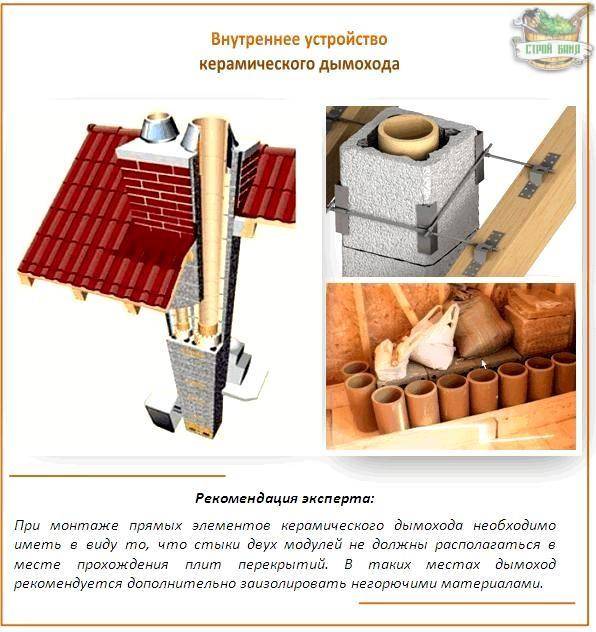

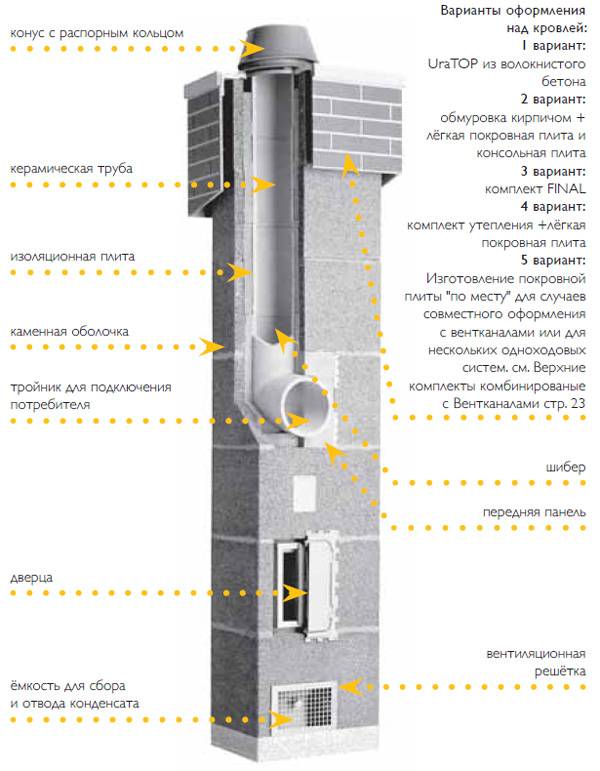

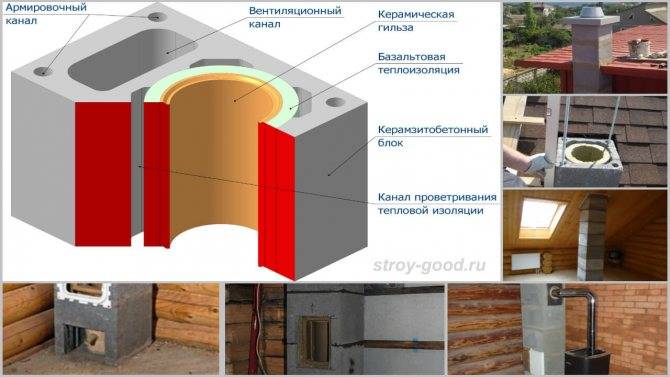

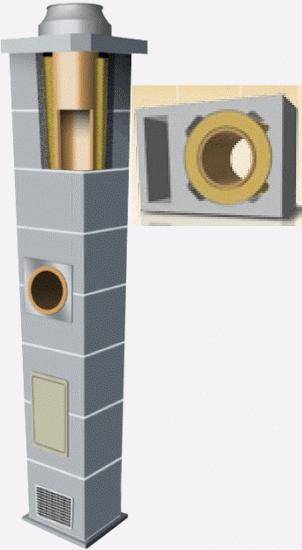

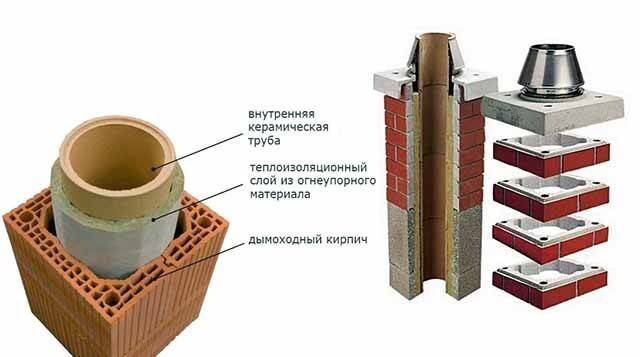

Как устроен керамический дымоход?

Итак, давайте разберемся, из чего состоит такая конструкция:

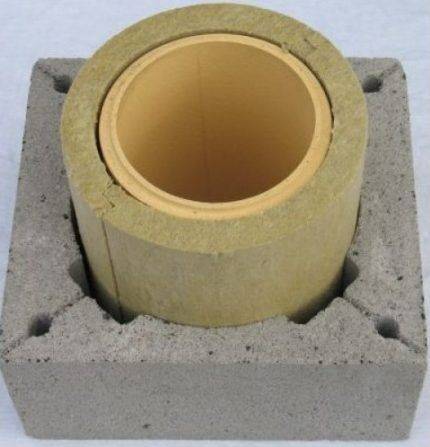

• Керамические блоки, которые выпускаются специально для дымохода.
• Специальная тепловая изоляция.
• Несущий каркас из легкого бетона.

Сам дымоход визуально можно поделить на такие зоны: основание дымовой трубы, емкость для сбора конденсата, тройник прочистки и осмотра, и тройник для подключения печи или котла. У трубопровода для отвода конденсата сифон должен быть не менее 15 см в высоту и 10 см уровня запорной жидкости.

Общая высота керамического дымохода – не менее 5 метров. И чем выше она будет, тем сильнее будет тяга. Даже если переборщить – то может возникнуть аэродинамическое сопротивление, но газы, остывая, будут более тяжелыми в удельном весе, и в итоге тяга все-таки снизится.

Виды керамических дымоотводов

Готовая модульная керамическая дымоходная система прямоугольного или круглого сечения, по своему устройству делится на несколько классов:

• Количество труб.
• Наличие вентиляционного канала.
• Тип оболочки.

Технические характеристики системы во многом зависят от указанных выше особенностей конструкции. Выбирая подходящую систему дымоотведения, в первую очередь учитывают эти моменты.

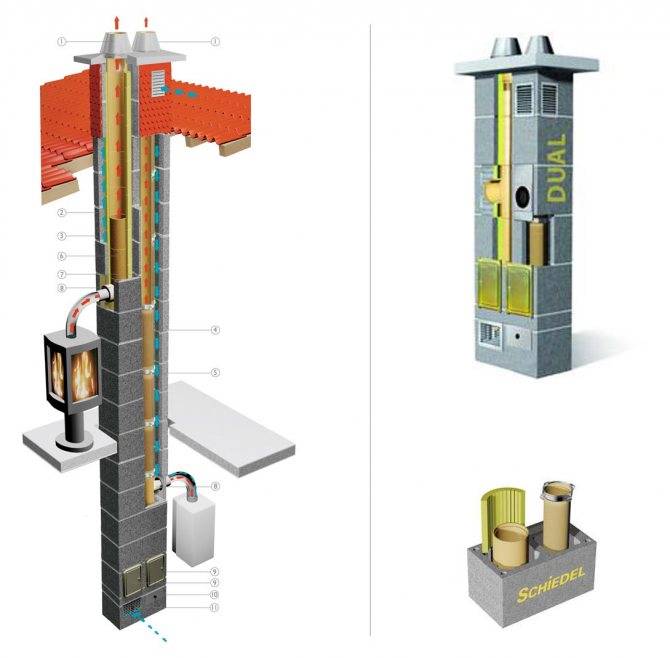

Двухходовые дымоходы из керамики

Двухходовыми системы дымоотведения называются по причине наличия в конструкции сразу двух труб. По одному из каналов воздух поступает в камеру сгорания, по второй отводятся дымовые газы. Такая конструкция удобна, так как во время работы отопительного оборудования сгорает воздух, взятый не из помещения, а с улицы.

Конструкция используется для подключения конденсационных котлов на газе, а также агрегатов с принудительной системой дымоотведения. В качестве альтернативы можно использовать двухходовые трубы, совмещенные с вентиляционным каналом.

Особенностью работы двухходовой системы является возможность одновременного проветривания помещения и обеспечения необходимых условий для надлежащей вентиляции. Такая конструкция часто используется для подключения к банным печам и твердотопливным агрегатам, работающим на дровах.

Большой вес керамического дымохода двухходового типа, потребует перед началом монтажа трубы изготовить монолитный фундамент в качестве основания. Некоторые производители изготавливают облегченный вариант конструкции, монтируемый на специальную монтажную площадку.

Керамические трубы дымоудаления с вентканалом

Производители предлагают одноходовые и двухходовые конструкции, снабженные вентиляционным каналом. Это дымоходы из керамики круглого и квадратного сечения. Внутри блочной конструкции расположен один или два вентиляционных канала.

Современный блочный дымоход с вентканалом, способен одновременно подключаться к восьми котлам, что позволяет использовать его для коллективного отопления. Система дымоотведения используется для атмосферных газовых котлов, а также для котлов и печей, работающих на твердом топливе с открытой камерой сгорания.

Существуют модели, совмещенные с двумя каналами вентиляции одновременно, их используют для производительного оборудования свыше 25 кВт.

Одноходовой дымоход с вентиляцией имеет небольшой вес конструкции и может использоваться для внутреннего монтажа в деревянном и в брусовом доме.

Дымоходная керамика в стальной оболочке

Установка керамического дымохода с внешним слоем из нержавеющей стали, оправдана в тех случаях, когда монтировать блочную систему не позволяют технические характеристики здания или высокая стоимость изделия. Труба имеет следующую конструкцию:

• Внешний слой – изготавливается из нержавеющей стали. Возможно частичное или полное покрытие трубы медью, для придания красивого внешнего вида.
• Внутренний слой – в качестве контура используется тонкостенная труба из высококачественной керамики, устойчивой к деформации и растрескиванию вследствие нагрева.
• Промежуточный слой – используется негорючий минеральный утеплитель с высокими теплоизоляционными характеристиками и низкой насыщаемостью влагой.

Трёхслойный стальной нержавеющий дымоход с облегчённым внутренним керамическим вкладышем имеет небольшой вес, не требует фундамента и может устанавливаться навесным способом, на специальную платформу. Красивый внешний вид позволяет использовать конструкцию при подключении к каминам, дровяным печам отопления, установленным в бане и т.д.

Комбинированный дымоход из сверхтонкой керамики внутри и с внешней трубой из нержавеющей стали, при наружном монтаже не нуждается в дополнительном утеплении. Конструкция предусматривает эффективную систему отведения конденсата.

Особенности керамических конструкций

Использование керамических составляющих для монтажа дымохода – решение по-своему гениальное. Обожженная глина устойчива практически к любым температурам, поэтому такие дымоходы можно использовать для котлов, работающих на жидком или твердом топливе.

Эта особенность материала делает его универсальным в применении. Специально для низкотемпературных котлов разработан отдельный вариант такого дымохода.

Обожженная глина переносит резкие перепады температуры с изумительной стойкостью, сроки эксплуатации такого дымохода достигают трех десятилетий. Одно из главных преимуществ керамики – высокий уровень пожарной безопасности. На гладких стенках конструкции скапливается минимальное количество сажи и других посторонних продуктов, что существенно уменьшает опасность возгорания.

Керамический дымоход состоит из множества элементов. Помимо деталей керамической трубы с гильзой из утеплителя и бетонным каркасом, нужен переходник для подключения к печи, ревизионный люк, колпак и т.п.

Керамические стенки дымохода отлично удерживают тепло и сопротивляются воздействию сконденсировавшейся на стенках влаги, даже если эта влага содержит кислоты или другие разъедающие вещества.

При условии правильного монтажа продукты горения никогда не проникают в помещение через случайные щели. Дым удаляется полностью и с высокой степенью эффективности.

Керамика не только препятствует передаче тепла к окружающим объектам, но и аккумулирует часть тепловой энергии. Такие конструкции можно ставить и внутри здания и снаружи. В последнем случае необходимо позаботиться о дополнительном утеплении конструкции.

Частное жилищное строительство – практически единственная область применения керамических дымоходных систем. Их нельзя устанавливать в многоэтажных зданиях.

Керамическая дымоходная труба обернута в слой утеплителя, обладающего огнеупорными характеристиками, а снаружи укреплена бетонными блоками, которые дополнительно армируют металлическими прутьями

Стоит помнить, что такие устройства по сравнению с аналогами отличаются довольно высокой ценой. Еще одна проблема, которая может возникнуть с керамическим дымоходом – это запрет на изгибы. Керамический дымоотвод следует устанавливать строго в вертикальном положении. Если это невозможно, то придется отдать предпочтение другому типу дымохода.

Весит керамическая дымоходная конструкция немало. Именно поэтому, если вес дымоотвода превышает 400 кг, придется для него установить отдельный фундамент, который не должен быть связан с общим основанием строения. Впрочем, на монолитных фундаментах такой монтаж допускается, но все же нужно соотнести возросшую нагрузку с общей несущей способностью фундамента.

Если предполагается установить керамический дымоотвод не на первом этаже, а выше, нужно просчитать нагрузку и сравнить с несущей способностью перекрытия.

Дымоход из керамических элементов подходит и для внутренней, и для наружной установки, но он должен располагаться только вертикально

Монтаж конструкции из керамики выглядит относительно несложным, но все же он требует усилий и очень внимательного отношения. Если стальную конструкцию можно собрать буквально за один день, то для монтажа керамики аналогичной длины понадобится дня два или три.

Кроме того, такой дымоход нельзя разобрать и установить в новом месте, а вот системы из стали пригодны для повторного использования.

Верхние комплекты для оформления над кровельной части

В стоимость дымоходов не включены верхние комплекты, заказываются и оплачиваются отдельно. Они не являются обязательной составляющей, так как могут быть заменены аналогами либо изготовлены по месту.

Покровная плита, конус, зонт

Покровная плита…………5 915 руб.

Конус…………………………2 950 руб.

Четырехскатный зонт…4 800 руб.

Покровная плита изготавливается из бетона, конус и зонтик – из стали, окрашенной порошковой эмалью по RAL 1018 (цвет – желтый цинк). Конструкция конуса обеспечивает надежную защиту изоляции от осадков и правильную вентиляцию.

Гидроизоляционная юбка, короб, зонт с вентиляцией

Юбка……………………………5 900 руб.

Короб……………………………4 000 руб.

Зонт с вентиляцией………8 900 руб.

Для такого решения необходимо знать угол крыши и величину вылета трубы над кровлей. Поэтому элементы изготавливаются под заказ после точных обмеров. Покраска в любой цвет по палитре RAL.

Оголовок-зонтик

Зонтик………………………8 900 руб.

Оголовок состоит из двух элементов: стакана, устанавливаемого на внешний блок и собственно зонтика. Окрашивается порошковой эмалью.

Характеристики керамических конструкций

Использование керамических компонентов для установки камина – по-своему гениальное решение. Запеченная глина устойчива практически к любым температурам, поэтому такие камины можно использовать для котлов, работающих на жидком или твердом топливе.

Эта особенность материала делает его универсальным в использовании. Отдельный вариант такого дымохода разработан специально для низкотемпературных котлов.

Обожженная глина с необычайной прочностью выдерживает резкие перепады температур, срок службы такого камина достигает трех десятков лет. Одно из главных достоинств керамики – это высокий уровень пожарной безопасности. На гладких стенках конструкции скапливается минимальное количество сажи и других посторонних продуктов, что значительно снижает риск возгорания.

Керамический камин состоит из множества элементов. Кроме деталей керамической трубы с гильзой в утеплителе и бетонного каркаса потребуется переходник для подключения к топке, смотровой люк, вытяжка и т.д.

Керамические стенки дымохода отлично сохраняют тепло и противостоят воздействию конденсированной влаги на стенах, даже если эта влага содержит кислоты или другие агрессивные вещества.

Продукты горения после правильной установки никогда не попадают в окружающую среду через случайные трещины. Дым удаляется полностью и с высокой эффективностью.

Керамика не только препятствует передаче тепла окружающим объектам, но и сохраняет часть тепловой энергии. Такие конструкции можно устанавливать как внутри здания, так и снаружи. В последнем случае необходимо позаботиться о дополнительном утеплении конструкции.

Частное жилищное строительство – практически единственная область применения керамических каминных систем. Их нельзя устанавливать в многоэтажных домах.

Керамический дымоход обернут слоем термостойкой изоляции, а снаружи он армирован бетонными блоками, а затем армирован металлическими прутьями

Стоит помнить, что такие устройства довольно дороги по сравнению со своими аналогами. Еще одна проблема, которая может возникнуть с керамическим камином, – запрет кривых. Керамический дымоход необходимо устанавливать строго вертикально. Если такой возможности нет, придется отдать предпочтение каминам другого типа.

Керамическая конструкция камина много весит. Именно поэтому, если вес дымохода превышает 400 кг, необходимо будет установить под него отдельный фундамент, который не должен быть связан с общим фундаментом конструкции. Однако на монолитных фундаментах такая установка допускается, но все же необходимо соотносить увеличение нагрузки с общей несущей способностью фундамента.

Если вы планируете установить керамический дымоход не на первом этаже, а над ним, то нужно рассчитать нагрузку и сравнить ее с несущей способностью пола.

Дымоход, состоящий из керамических элементов, подходит как для внутренней, так и для наружной установки, но должен располагаться только вертикально

Монтаж керамической конструкции выглядит относительно несложно, но все же требует очень осторожных усилий и внимания. Если стальную конструкцию можно собрать буквально за один день, то на установку керамики такой же длины уйдет два-три дня.

Также такой дымоход нельзя демонтировать и установить на новом месте, но стальные системы подходят для повторного использования.

Галерея изображенийФото из Основа керамического камина – это круглая труба из глины, обработанная при высоких температурах. Его гладкие стенки предотвращают отложение сажи, не деформируются от действия горячего газа. Керамические трубы дымохода собирают из готовых модулей. Наружная часть у них выполнена из керамзитобетона, внутри, между наружным кожухом и трубой, прокладывается негорючий утеплитель. Модульный принцип сборки керамических труб позволяет построить систему дымохода на одно- и двух- Исторический дом как в простейшем и относительно легком способе охлаждения воздушного канала, так и без него. Первый служит дольше и требует меньше чистки. Керамический дымоход является основной частью системы. Конструкция керамического дымохода. Конструкция дымоходной системы. Керамический дымоход без вентиляционного канала

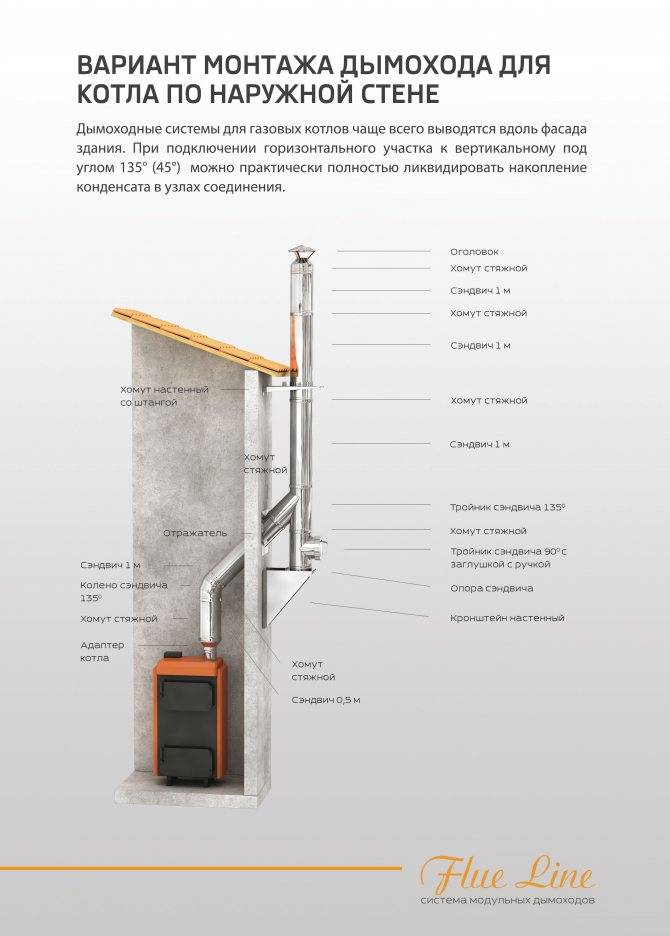

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);

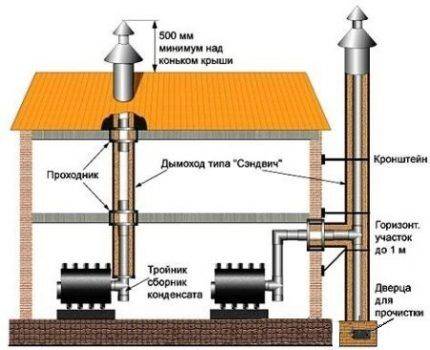

• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

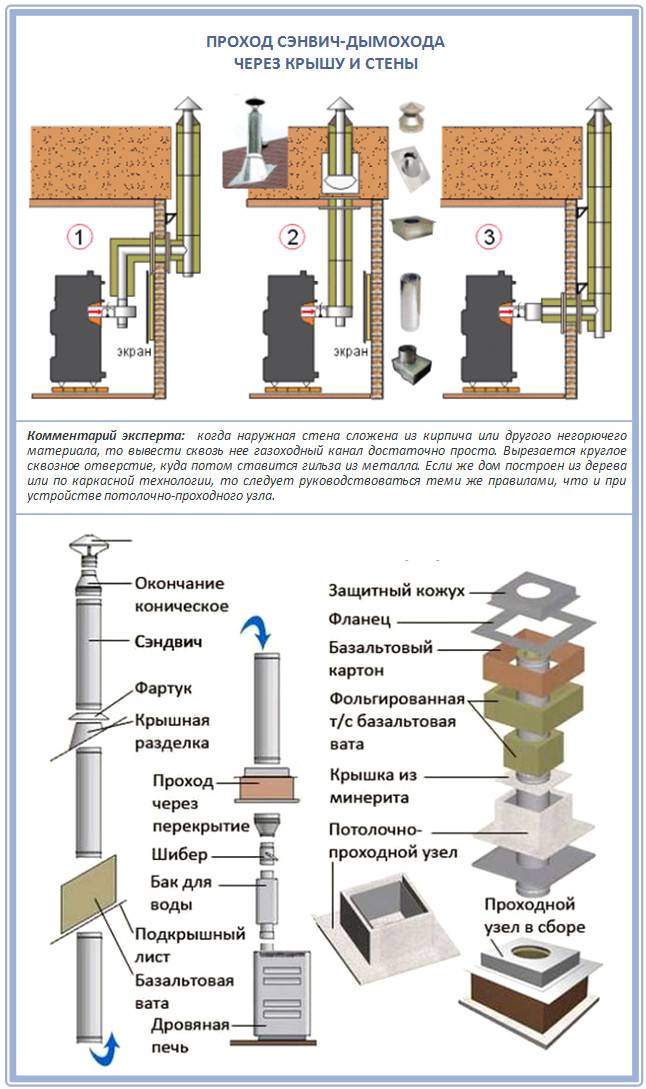

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.

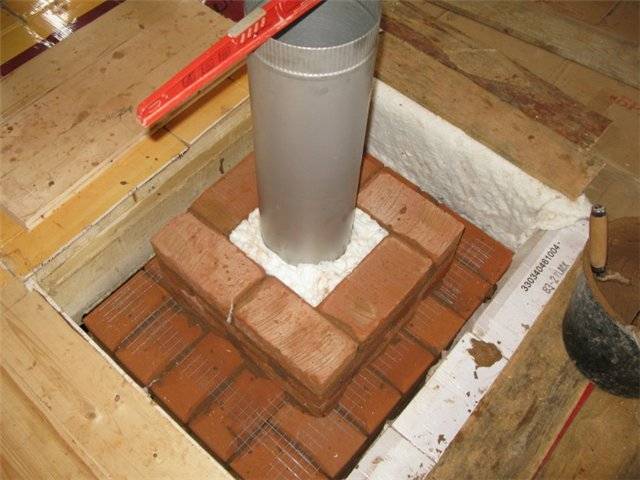

• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно Проход сэндвич трубы через стену также подлежит обязательной термоизоляции. izoliacia-vihoda-1 izoliacia-vihoda-2

izoliacia-vihoda-1 izoliacia-vihoda-2

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2020 stylekrov.ru

• Безопасность
• Виды крыш
  • Мансардная
  • Плоская
  • Скатные
  • Стеклянная
• Кровельные материалы
  • Керамопласт
  • Натуральные
  • Ондулин
  • Поликарбонат
  • Шифер
• Кровельные работы
• Мягкая кровля
• Металлическая
• Ремонт и облуживание
  • Виды работ
  • Герметики
  • Протекание
• Стропильная система
  • Мауэрлат
  • Обрешетка
• Черепица
  • Гибкая
  • Металлочерепица
• Устройство кровли
• Утепление и изоляция
  • Гидро- и пароизоляция
  • Теплоизоляционные материалы
  • Утепление
• Двутавры и швеллеры
• Элементы крыши
  • Вентиляция
  • Водостоки
  • Дымоходы
  • Конек
  • Лестницы
  • Отлив
  • Снегозадержатели
  • Фронтон
