Канальный кондиционер с приточной вентиляцией: тонкости выбора и монтажа

Монтаж

Монтаж канальных кондиционеров занимает больше времени, чем установка той же сплит-системы. Дело в воздуховодах: их необходимо не только закрепить на потолке и подключить к системе, но и рассчитать длину. Мы разбили монтаж на несколько этапов.

Установка блоков

Мы предлагаем следующую схему монтажа:

1. Выберите место для монтажа. В идеале проект должен составить грамотный специалист, который сможет учесть как технические, так и эстетические особенности. Наружный блок лучше установить на северной или западной стороне. При необходимости продумайте установку козырька для внешнего блока;

2. Смонтируйте кронштейн для наружного блока, а затем поставьте на него и сам кондиционер. Между кронштейном и аппаратом не забудьте положить резиновые прокладки-виброгасители. Блок должен быть смонтировать строго горизонтально, без перекосов. Во время установки используйте строительный уровень. Расстояние между блоком и стеной — 10-15 см;

3. В наружной стене просверлите два отверстия. Одно — диаметром около 8-10 см. Через него будут выводиться коммуникации. Второе отверстие по диаметру должно совпадать с диаметром воздуховода, который предназначен для подмеса свежего воздуха;

4. Установите внутренний блок. Лучше всего монтировать его прямо к потолку или стене. Используйте прочную монтажную пластину и виброгасящие резиновые прокладки;

5. От внутреннего блока прокладывается основная электролиния для питания кондиционера. Затем от внутреннего к наружному блоку прокладывается вспомогательная (межблочная) линия. Не стоит подключать аппарат к квартирной электросети, она может не выдержать большой мощности кондиционера. Обязательно нужно поставить автомат и УЗО. Это залог безопасности и комфортной эксплуатации системы кондиционирования.

Монтаж фреоновой магистрали

1. Рассчитайте длину фреоновой трассы и добавьте к этой цифре еще 1 метр. Магистраль должна быть с запасом;

2. Нарежьте медные трубки в соответствии с расчетам. Используйте труборез. Ни в коем случае не применяйте ножовку! При резке труб ножовкой металлическая стружка попадает внутрь, что впоследствии негативно влияет на работу системы;

3. Согните трубы в нужных местах при помощи трубогиба. Не стоит выполнять эту работу вручную. Сгиб должен быть плавным, без заломов. Этого невозможно добиться, если сгибать трубы руками;

4. Наденьте теплоизоляционный материал на трубки. Либо сразу купите теплоизолированные;

5. Сделайте развальцовку концов трубок. При помощи фланцев присоедините трубки к штуцерам блоков. Затягивайте крепеж с достаточной, но не избыточной силой.

После монтажа ОБЯЗАТЕЛЬНО нужно проверить герметичность всех соединений. Для этих целей традиционно используют мыльный раствор и насос. Раствор наносится на все соединения, после чего с одному концу магистрали присоединяет насос. Накачивая воздух, наблюдайте за соединениями. если где-то появились пузыри, значит есть утечка.

Заключительный этап

Монтаж почти закончен. Осталось выполнить несколько заключительных задач. В частности, необходимо смонтировать воздуховоды и произвести вакуумирование системы. Подробно о вакуумировании мы рассказывали ранее. Обязательно прочтите, чтобы детальнее разобраться в этом вопросе.

После вакуумирования система заправляется фреоном и тестируется. На тестирование уходит около часа. Режимы работы не переключаются мгновенно. Чтобы охлаждение полностью сменилось на обогрев, нужно подождать 5-15 минут. Поэтому процессс проверки работоспособности занимает так много времени.

Устройство и принцип работы канальной системы

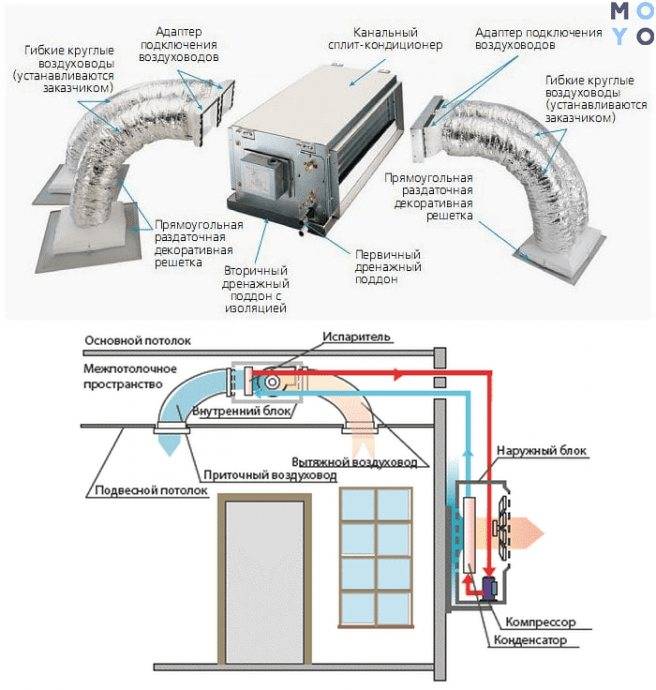

адаптеры с решетками в фальшивой антресоли

Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

• в подшивном потолке;
• в фальшстене;
• в кладовке, на чердаке, в подсобке.

Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

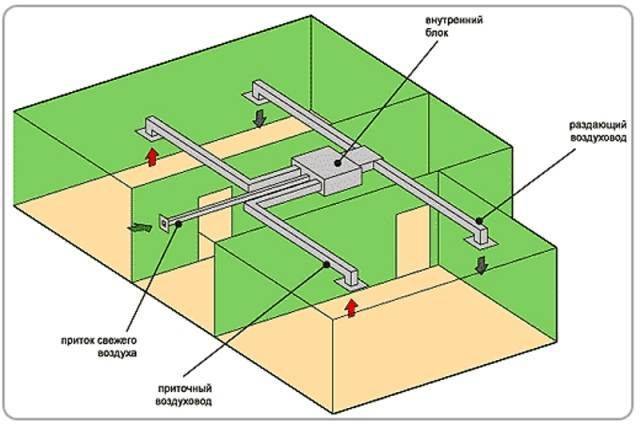

варианты инсталляции

К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

Приточная установка и подмес свежего воздуха

блок приточной установки

Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.

Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:

• вентилятора;
• ТЭНа;
• блока электроники;
• карманного фильтра;
• заслонки.

Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.

У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.

Работа зимой

У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.

При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.

Характеристики системы

Для себя решил, что нужно минимум 80 (м3/ч) на комнату, с двумя человеками. Если хотите почувствовать свежесть, то нужно около 120 (м3/ч).

Приточная вентиляция:

• четыре комнаты, от 80 до 120 (м3/ч) на комнату
• вытяжка осуществляется в родные вытяжные каналы (3 канала: кухня, ванная, туалет)
• возможность балансировать воздушный поток между комнатами
• требования к фильтрации EU5-EU7

Кондиционирование:

• цель — охлаждение поступающего воздуха
• забор воздуха с улицы — до 300 (м3/ч)
• рециркуляция в квартире — до 300 (м3/ч)
• подача воздуха в каждую комнату (три комнаты) до 200 (м3/ч)

Итого:

• в режиме вентиляции от 320 (м3/ч) до 480 (м3/ч) на квартиру.
• в режиме кондиционирования до 600 (м3/ч) на квартиру.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.

Мне нужно на каждую комнату от 120 до 250 (м3/ч) — это от 33 до 70 (л/с) конвертер единиц измерения.

По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 (л/с) при разнице давлений 22 Pa или 52 (л/с) при разнице давлений 11 Pa.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

• 60 м3 и терминальной скорости потока 0,1 м/с

• 120 м3 и терминальной скорости потока 0,2 м/с

• 250 м3 и терминальной скорости потока 0,3 м/с

Почему задумался про перевод на воду

Причин было три:

• во первых водяной калорифер не “выжигает” кислород. Температура носителя от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C). Электрические калориферы в основном управляются по ШИМ с периодом около 1 минуты. Но так как площадь контакта с воздухом очень маленькая, то приходится держать высокую температуру.
• во вторых была идея сэкономить за счет более дешевых цен на теплоноситель.
• в третьих, наверное самое главное, мне было интересно. Интерес как раз и перевесил все предупреждения специалистов.

Оценка экономики перехода с электричества на воду:

• данные по среднесуточной температуре в регионе проживания брал с какого-то сайта
• температуре воздуха в канале взял в 15 °C, но по опыту лучше брать 19 °C
• по оптимистичным оценкам экономия от воды — 5 000 — 7 000 руб./год (цены 2012)
• стоимость оборудования и работ в районе 50 000 руб
• прогнозная окупаемость — 8-10 лет

Что хотел реализовать:

• летом работает просто приточка + кондиционер (при необходимости) в обход калорифера
• зимой днем работает нагрев вода + электричество (приоритет на воду)
• зимой ночью работает нагрев электричество + вода (приоритет на электричество — так дешевле)

Как говорится “Гладко было на бумаге, да забыли про овраги”.

Достоинства и недостатки канальных кондиционеров

Достоинства

• Возможность полностью скрыть внутренний блок и реализовать топовый дизайн. Остаются видны лишь декоративные решетки, линейные диффузоры или анемостаты.
• Один канальный кондиционер способен охлаждать несколько помещений (обычно актуально только для коммерческих помещений)
• Распределение воздуха можно сделать идеальным — неощутимыми потоками прохладного воздуха равномерно по всему помещению
• Низкий уровень шума. Расположение внутреннего канального блока на расстоянии от зоны обслуживания или за потолком делает его практически бесшумным.
• Возможность подмеса свежего воздуха в помещение и удобное совмещение канального кондиционера с системой вентиляции.

Недостатки

• Для установки канального кондиционера и его воздуховодов необходимо наличие подвесных потолков либо места чтобы его спрятать.
• Монтаж канальных сплит-систем необходимо производить в стадии ремонта помещения, по чистовой отделке потом не реализуемо если это не стиль лофт
• Требует сложного дорогого  небыстрого монтажа и расчетной части

Основные и дополнительные модули для канального кондиционера

Внешний блок ничем не отличается от обычного кондиционера, а внутренний выглядит как металлический ящик, со штуцерами для подвода фреоновой магистрали, и различными отверстиями в корпусе. Он намного мощнее, по сравнению с классическими бытовыми кондиционерами, и предназначен для установки в подпотолочном пространстве, на чердаке и т.д. Несмотря на его неприглядный вид, канальные сплит системы позволяют наиболее полноценно воспользоваться преимуществами кондиционирования.

Внутренний блок прокачивает через себя большое количество воздуха, а это неизбежно приводит к образованию конденсата, который удаляется дренажным насосом.

Кроме того, этот тип климатической техники невозможен без воздуховодов, которые скрыты от посторонних глаз за подвесным потолком. В помещениях устанавливаются специальные воздухозаборные решетки или устройства под названием диффузоры, которые существенно облегчают распределение воздушных потоков и забор воздуха.

Любая сплит система канального типа может потребовать установку дополнительных устройств, таких как:

• Калорифер. Он снимает естественные ограничения кондиционеров такого типа на обогрев воздуха. Благодаря электрическому или водяному калориферу можно существенно снизить затраты на обогрев помещений.
• Рекуператор. Если воздух в жилище не только должен поступать, но и удаляться, то целесообразно использовать такой прибор как рекуператор. Он осуществляет обогрев приточного воздуха уже теплым выводящимся воздушным потоком. Это устройство позволяет уменьшить затраты на обогрев помещения в холодное время года, но не является альтернативным источником отопления.
• Фильтры грубой и тонкой очистки воздуха. В таких устройствах могут применяться дополнительные угольные фильтрующие элементы, если стоит задача удаления неприятных запахов. Кроме того, очень часто используются бактерицидные, противоаллергенные, фотокаталитические и дезодорирующие фильтры.
• Дополнительные вентиляторы для прокачивания воздуха через довольно большую сеть воздуховодов.

На самом деле для таких климатических систем важна не так их мощность как сила или напор воздушного потока, который производится вентиляторами. Именно этот показатель и стал разделять канальные кондиционеры на типы.

Фильтрация воздуха

Для тонкой очистки воздуха выбрал кассетный фильтр Systemair FFR 200.
Фильтрующие элементы планировал использовать:

• класса G3 BFR 200 Coarse. При потоке 300 (м3/ч) потери на новом фильтре составляют 20 Па. Замена рекомендуется при потере давления 170 Па.
• класса F7 BFR 200 ePM1. При потоке 300 (м3/ч) потери на новом фильтре составляют 75 Па. Замена рекомендуется при потере давления 250 Па.

Последний фильтр BFR 200 ePM1 отделяет 60% частиц размера PM1 (от 0,3 до 1 мкм по ISO 16890). И у него очень приличная цена 98,00 EUR.

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• заказал листовой фильтрующий материал класса G5 Для сравнения взял несколько несколько разных материалов: NF300/1, NF400/P, NF500/PS
• ниже фото материала:
  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Расчёт воздуховодов для канального кондиционера

Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.

Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.

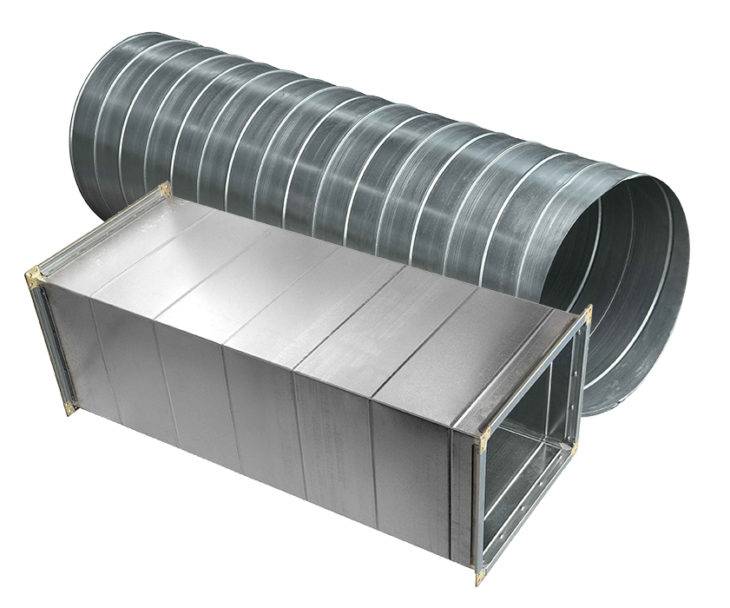

Применение прямоугольных воздуховодов позволяет уменьшить размер монтажного зазора под потолком, но круглые каналы легче и удобнее устанавливать

Вычислить площадь воздушного канала можно по формуле Sc=L*2,778/V, где:

• V — скорость движения потока воздуха;
• L — расход воздуха;
• Sc — искомая площадь.

Планирование канальной системы кондиционирования

Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования

Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.

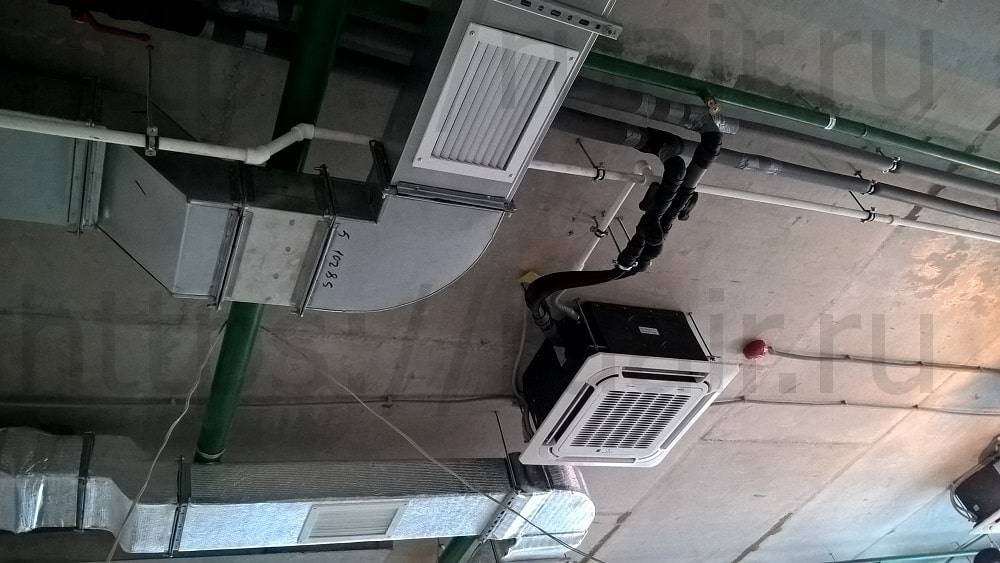

Канальные кондиционеры обычно устанавливаются в больших офисных, торговых или промышленных помещениях

Планируя канальную систему, вы должны учесть несколько характеристик:

• потребляемая мощность кондиционера;
• мощность на обогрев;
• мощность для охлаждения;
• обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
• напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
• весовые и габаритные параметры.

Планирование системы должен осуществлять профессионал, который правильно произведёт не только все нужные расчёты, но и сможет подобрать нужный вид устройства климатической системы.

Этапы монтажа

Инвертор с забором воздуха с улицы и его очищением устанавливается в несколько этапов. Для работы потребуются инструменты, а также различные расходные детали в виде крепежей. Обычно они входят в комплект с устройством, но при необходимости их несложно докупить:

• В первую очередь всегда устанавливается внешний модуль, при этом он должен находиться на уровне ниже подоконника. Желательно сразу определить точку крепления так, чтобы внутренняя часть и внешняя находились ближе друг к другу.
• Чтобы соединить модули между собой, в стене проделывается специальное отверстие под межблочную трассу. Предварительно стоит убедиться, выдержит ли поверхность сверление и другие работы.
• Блок должен устанавливаться строго в горизонтальном положении, иначе из него будет течь конденсат, а также функционирование нарушится, что может привести к поломкам и необходимости ремонта.
• Когда блоки соединены между собой, к внутреннему модулю подсоединяются медные трубки и кабели питания, согласно схеме, указанной производителем в инструкции. Во время фальцовки гаек нельзя их перетягивать слишком сильно, иначе трубки могут повредиться, нарушив герметичность, что приведет к утечкам охлаждающего вещества.
• Систему подготавливают к работе, проводя вакуумизацию при помощи специального насоса, чтобы убрать воздух и лишнюю влагу. Затем закачивают охладитель. Если все в порядке, то проводится серия тестов и наладочных работ, после чего кондиционер может использоваться в нужном режиме.

Кондиционеры с приточной системой

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно. Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Галерея изображений
Фото из
Компрессорно-конденсаторный выносной блок монтируют с наружной стороны здания, а испарительный (или несколько испарительных) размещают внутри помещений, под декоративной отделкой потолка

Внутренний модуль канальных моделей отличается простым техничным дизайном, в отличие от традиционных комнатных сплит-систем. Часто видимой остается только лицевая часть – решетка

Воздушная масса через заборную решетку внутреннего модуля попадает внутрь воздуховодов, затем возвращается в комнату через распределительные решетки

Изогнутые воздуховоды и решетки создают сопротивление для движения воздуха, справиться с ним помогает довольно мощный вентилятор

Особенности конструкции канальной системы

Дизайн внутреннего блока КК

Циркуляция воздуха внутри системы

Канальный вентилятор для принудительной циркуляции

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.

Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.

Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Что такое канальный кондиционер, его назначение и конструктивные особенности

Канальный кондиционер предназначен для раздачи охлаждённого воздуха по сети воздуховодов. Он может использоваться для обслуживания нескольких комнат или равномерного охлаждения одного помещения с большой площадью или сложной конфигурацией (например, П-образного). Нагревшийся воздух из зоны обслуживания также подаётся в кондиционер по воздуховодам.

Канальный кондиционер: общий вид

Все канальные кондиционеры являются сплит-системами, то есть они состоят из наружного (крепится на улице) и внутреннего (находится в помещении) блоков, связанных между собой фреонопроводами и электрическими кабелями. Внутренний блок, в отличие от настенной модели, имеет самый простой дизайн: в жилом помещении или офисе воздуховоды в любом случае приходится прятать при помощи подшивного потолка, так что и сам кондиционер не будет виден.

Варианты установки кондиционера канального типа

В производственных же помещениях внешности оборудования особого значения не придают. Обычно он представляет собой подобие коробки, на которой имеются заборное и нагнетательное отверстия (к ним подсоединяются воздуховоды), а также штуцеры для подсоединения фреонопроводов и системы удаления конденсата.

Внутри коробки имеется всё то же, что и в любой другой сплит-системе:

• теплообменник;
• вентилятор;
• электронная плата управления;
• поддон для сбора конденсата.

Принципиальная схема устройства канального кондиционера

Ещё одно отличие от настенной модели — применение более мощного вентилятора во внутреннем блоке. Это обусловлено необходимостью продавливать воздух через длинные воздуховоды с большим аэродинамическим сопротивлением.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

• Наружный воздухозаборник оснащён решётками защитного типа.
• Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
• Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
• Задвижки, заслонки, арматура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
• Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

• наружное нагнетание свежего воздуха вентилятором;
• подогревание или охлаждение воздуха с помощью конвектора;
• фильтрование от вредных примесей и газов;
• поступление воздушных масс внутрь сооружения;
• выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

• Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
• Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

• низконапорными, с напором до 50 Па;
• средненапорными, с напором до 150 Па;
• высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

1. Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».

2. Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

1. Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
2. Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
3. Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

1. Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.

2. Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Что такое приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях площадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Кроме приточно-вытяжных установок, есть также и приточные установки – приточки. Они отличаются от приточно-вытяжных установок лишь тем, что функционируют исключительно на забор, обработку и подачу воздуха в помещение. Удаление воздуха осуществляется с помощью независимой системы вентиляции.
