Как сделать канализацию в бане
Современная баня — это сооружение с удобствами. Требуется продуманная канализационная система. В этом помещении постоянно влажно: здесь могут находиться бассейн и душ с парилкой. Устройство канализации в бане предполагает наличие пола, сделанного под наклоном так, чтобы из помещения выходила вода. Потребуется создать проект. Слив нужно сделать правильно, чтобы вода не застаивалась. Рядом с баней роют дренажную канаву и колодец .

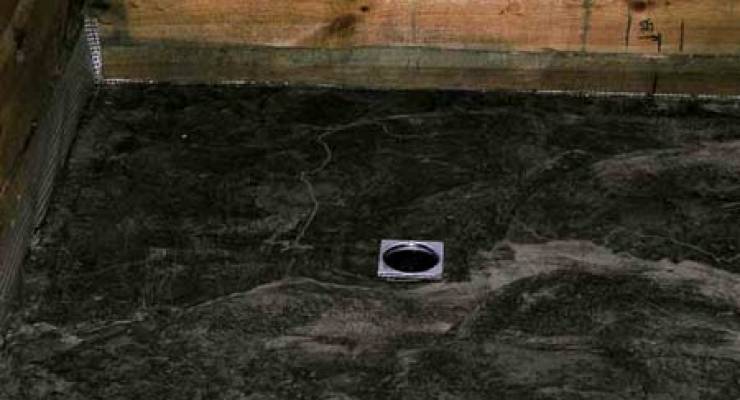

Залитый в стяжку слив в бане
Размеры дренажного колодца зависят от того, насколько человек рассчитана баня и от глубины промерзания земли. Система канализации должна обеспечить удобную эксплуатацию помещения. Внимательно обдумайте все этапы предстоящих работ. Проконсультируйтесь с профессиональными строителями.
Оцените свои силы. Разберитесь, как сделать канализацию в бане. Если у вас нет уверенности, что с работой справитесь самостоятельно, доверьте делать монтаж строительной бригаде.
Прокладка наружной канализации
Ключевым элементом наружной системы отведения стоков является септик. Он может представлять собой сооружение в виде дренажного колодца либо же двухкамерную очистную конструкцию.
Фото-руководство по установке канализационной станции
Если для обработки сточной воды перед утилизацией выбрана станция глубокой очистки, кроме подключения к канализационной системе потребуется еще и устройство электропроводки.
В остальном этапы работ по обустройству всех типов очистных пунктов автономных канализационных систем производятся в аналогичном порядке.

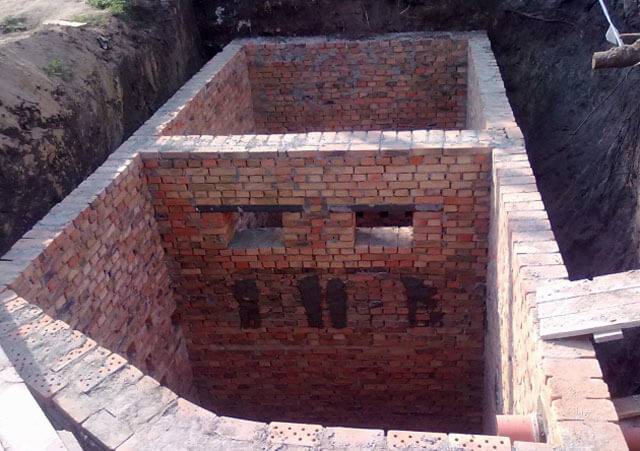

Возведение очистного сооружения
Если баня рассчитана на семью из 2-3 человек, при ее обустройстве не предусмотрен унитаз и пользуются ей не так часто, можно ограничиться сооружением примитивного вывода. Для этого, выдержав указанное санитарными нормами расстояние, выкапывают дренажный колодец.
Но его можно устанавливать лишь на грунтах, характеризующихся высоким уровнем влагопроницаемости. К числу таковых относятся песчаные, мелкообломочные и крупнообломочные грунты.
Определившись с местом обустройства дренажной ямы, выполняют разметку участка и выбирают путь прокладки к нему канализационной магистрали
Возведение очистного сооружения выполняют в такой последовательности:
- На отмеченном участке выкапывают котлован, глубина которого на 1-1,5 метра превышает отметку промерзания грунта.
- Дно ямы выкладывают 10-сантиметровым слоем глины.
- Сверху выстилают керамзитовую либо же щебеночно-песчаную отсыпку, формируя слой высотой в 40-50 см. Она и будет выполнять функцию дренажа.
- Для предотвращения осыпания земляных стенок котлована их обкладывают кирпичом, выкладывая ряды в шахматном порядке, либо же готовыми бетонными кольцами.
При желании стенки дренажного колодца можно выложить автопокрышками. Для этого выкапывают котлован, диаметр которого позволяет вместить 4-5 выложенных друг на друг отработанных шины.
Дно котлована выравнивают и засыпают крупнозернистым гравием, формируя слой толщиной в 25-30 см, сверху которого ряд за рядом укладывают автопокрышки
Для предупреждения смещения шин после укладки первого яруса желательно вбить по окружности четыре направляющих кола. Чтобы повысить прочность конструкции, места примыкания шин можно обработать битумом. При укладке каждого яруса для исключения заиливания и улучшения дренажа по бокам каждой шины засыпают щебень и куски битого кирпича.
В случае, если грунт участка, на котором расположена баня, плохо пропускает воду, стоит задуматься об установке готового полимерного септика или о приобретении станции глубокой очистки.
Необходимый объем полимерных септиков и станций глубокой очистки определяют из расчета суммарной трехсуточной нормы стоков, не забывая делать запас в 10-15%
Главное достоинство таких систем – экологическая безопасность. Накопленные стоки не смогут просочиться за стенки из водонепроницаемых материалов, а потому точно не нанесут вред горным породам и грунтовым водам.
Благодаря жизнедеятельности аэробных или анаэробных бактерий твердые отходы разлагаются на простые элементы, за счет чего уменьшаются в объеме в десятки раз. По мере накопления нужно лишь периодически откачивать содержимое септика, прибегая к услугам ассенизаторов.
Выкапывание траншеи и прокладка трубопровода
Для прокладки магистрали выкапывают траншею, придавая ей U-образную форму. Ее глубина должна быть ниже точки промерзания грунта. Дно траншеи основательно утрамбовывают и выравнивают, не забывая выдерживать уклон по направлению к дренажной системе.
Сверху утрамбованного дна выстилают под тем же углом щебеночную «подушку» и укладывают трубы.

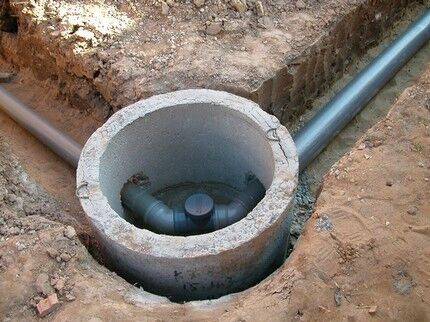

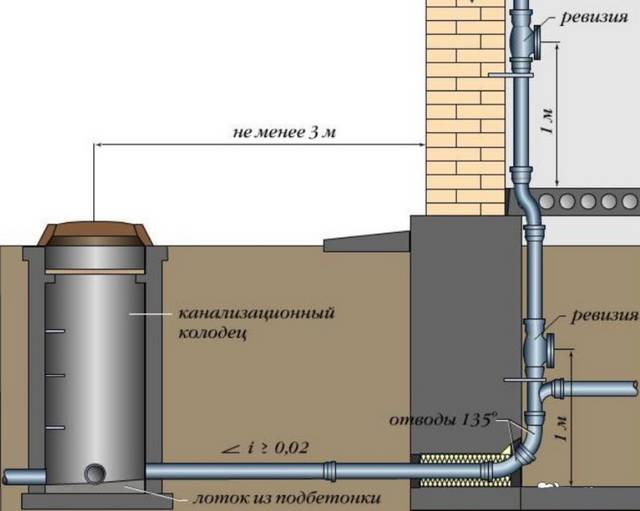

В точках поворота магистрали устраивают смотровые колодцы – ямы с забетонированным дном и укрепленными стенками.
Чтобы защитить от промерзания проходящие по магистрали стоки в зимний период, отверстия смотровых колодцев следует прикрыть двойными крышками
Для усиления эффекта внутренние стенки смотрового колодца выстилают теплоизолирующим материалом, а наружные засыпают опилками и землей.
Трубу подводят к сливной яме под углом, предварительно проделав в стенке отверстие под нее. Если дренажный колодец выполнен из автопокрышек, то сливную трубу выводят между первой и второй шинами либо же через проделанное в верхнем ярусе отверстие.
Крышку для септика можно выполнить из деревянного щита или отреза листового металла. Для обеспечения притока кислорода в крышке проделывают отверстие под установку трубы.
На завершающем этапе остается только сделать пробный слив с тем, чтобы проверить правильность уклона труб канализации и утрамбовать область вокруг стенок верхней части очистного сооружения.
Как выбрать подходящий материал
Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:
- полипропилена;
- полиэтилена низкого давления;
- поливинилхлорида;
- хлорированного поливинилхлорида.
Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.
И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.
Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.
Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

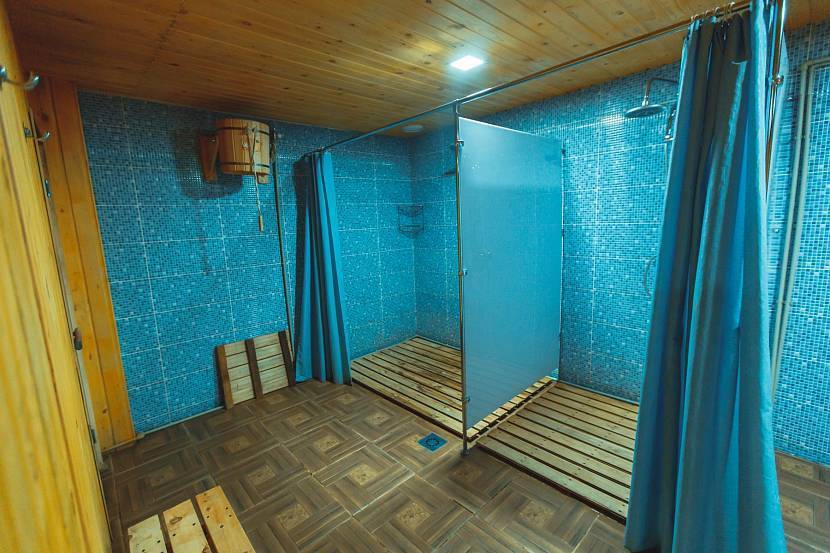

Моечная комната в банеИсточник 2gis.com
Определение условий местности и типа грунта
Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.
На этом этапе важно выявить:
- Уровень залегания подземных вод.
- Точку промерзания грунта в зимний период.
От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.
Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы
Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.

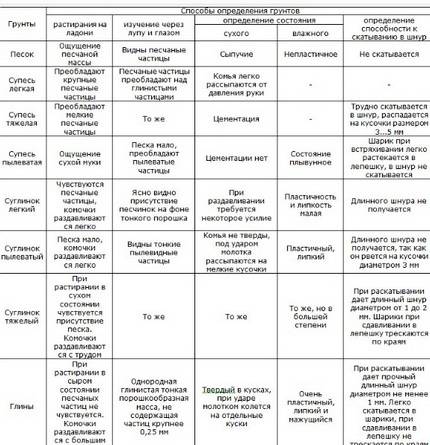

Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.
Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.
Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы
Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.
По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:
Шаги 2 и 3: Как сделать стены и потолок
Обустройство парной в бане своими руками не обойдется без отделки стен и потолка. При этом владельцу нужно самостоятельно решить, будет ли нуждаться его парная в утеплении, а в частности, будет ли он использовать фольгу с этой целью.
Многие делают стандартно — с минватой и фольгой. Причем такая схема утепления используется не только в банях из кирпича или блоков, или каркаса, но и в срубах, в банях из бруса. Однако на практике все зависит от того, насколько у вас холодные зимы, как хорошо вы провели герметизацию всего, что можно — стен, подвала, крыши, правильно ли у вас работает вентиляция и многого другого.
Бывает, что достаточно рационально подойти к герметизации, и уже проблем с быстрым остыванием парилки нет. Если же они остаются, или вы на все сто процентов уверены, что в вашем климате без утепления не обойтись, то действуйте по описанной ниже схеме.
Предполагается, что стены парилки у вас уже есть. Сам по себе теплоизоляционный «пирог» одинаков для любых стен. Вам и схема не понадобится, если вы поймете его принцип.
Во влажных и жарких помещениях неизбежно появление конденсата, особенно, когда на улице морозная погода. Этот конденсат обязательно должен испаряться. При этом крайне желательно, чтобы он и не попадал внутрь утеплителя, если в качестве него используется минеральная вата. Потому что испаряться из нее вода будет долго, а ее присутствие сильно снижает теплоизоляционные свойства минваты.
Начинайте обустройство стен парилки своими руками с набивки на стены обрешетки. Однако вам заранее стоит продумать, в каком направлении вы будете в итоге крепить вагонку, потому что контробрешетка делается в перпендикулярном длине вагонки направлении.

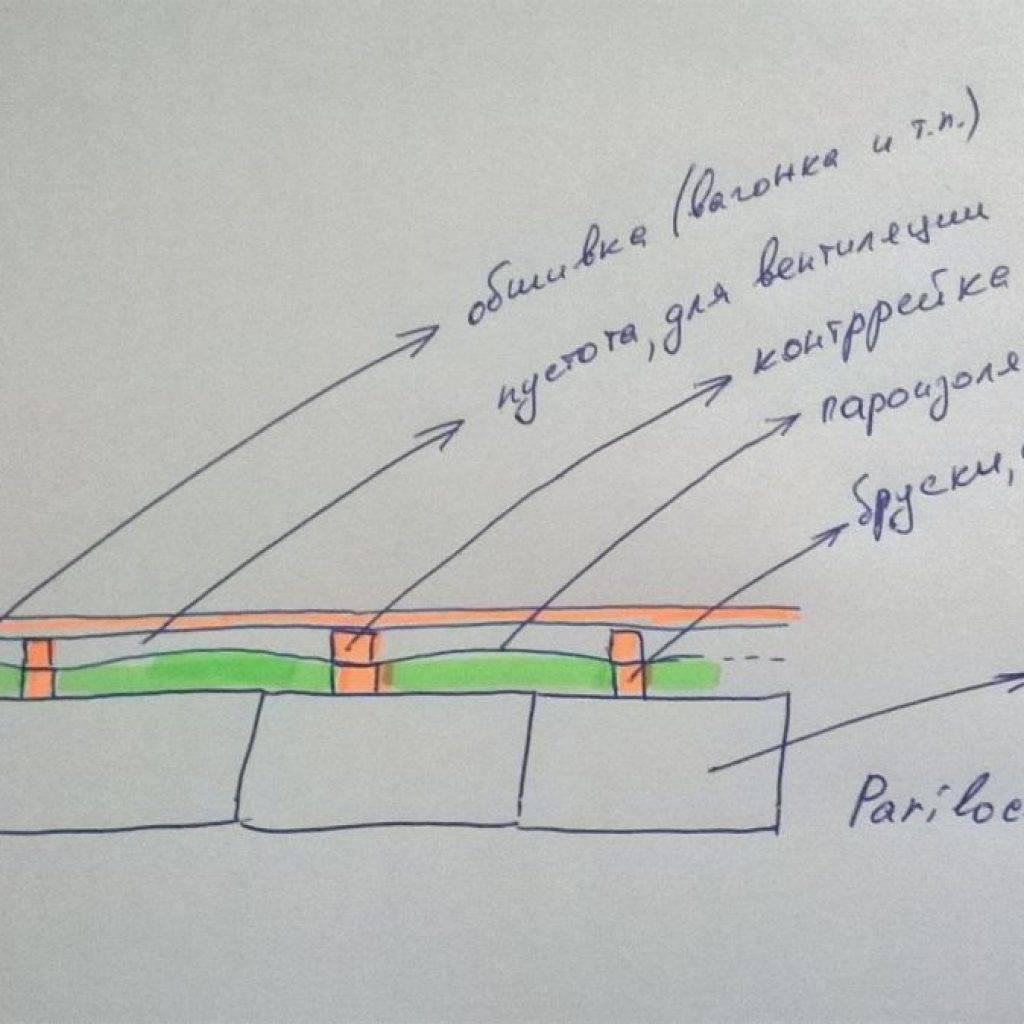

На схеме показано утепление стены, в качестве примера изображена стена из пеноблока. Подробнее о схеме смотрите тут.
А контробрешетка совпадает по направлению с обрешеткой. Итак, сначала выставляете пропитанные антисептиком брусья обрешетки и крепите их к стенам, полу и потолку так, чтобы они смогли держать маты минваты.
Шаг обрешетки делается по ширине утеплителя минус 1-2 см, чтобы сжать утеплитель и он сам себя удерживал за счет расширения.

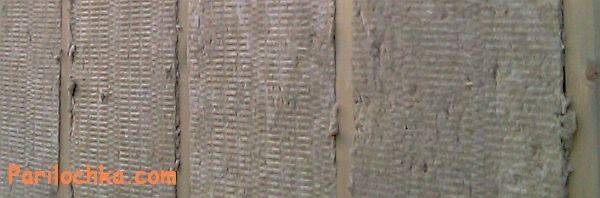

Утеплитель вставлен между брусков для утепления стены
Поверх обрешетки крепится пленка либо обычная, либо ветрозащита, либо мембрана гидрозащиты, выпускающая пары из утеплителя наружу.
В пространство между брусьями обрешетки вставляется утеплитель. После чего закрывается либо фольгой, либо любой другой парозащитой. Парозащита герметизируется с помощью металлического скотча, к примеру.
Поверх парозащиты набивается контробрешетка, создающая воздушное пространство толщиной 2,5-3 см, достаточное, чтобы вагонка просыхала.
Утеплитель закрыт пароизоляцией и прибиты контррейки
И уже на контробрешетку крепится вагонка. О том, как это делается, можно почитать здесь.
Вообще же для крепления можно использовать саморезы, дюбели, а также скобы.
ВАЖНО! Все сказанное выше о стенах применимо ко всем типам, кроме каркасного. Там несколько иное устройство, читайте подробно в статье: Делаем утепление стен каркасной бани: правильный «пирог». Потолок в парилке будет либо настильный, либо подшивной
Об устройстве того и другого говорится в этой статье
Потолок в парилке будет либо настильный, либо подшивной. Об устройстве того и другого говорится в этой статье.
В принципе, для утепления годится только подшивной потолок, и его уже сразу делают утепленным со стороны чердака. При этом используются самые разные материалы, но желательно, чтобы они были негорючие и не выделяли ничего вредного при существенном нагреве (мы же помним, что потолок — самая нагреваемая часть парной, ведь горячий воздух стремится вверх).
Узнать больше по потолкам и стенам:
- Разбираем подробно: как утеплить парилку в бане
- Делаем утепление кирпичной бани. Почему важнее изнутри, как утеплить стены из кирпича
- О выборе утеплителя для потолков подробно говорится вот здесь.
- Как сделать правильно утепление потолка в бане с холодной крышей или мансардой? В чем разница, как не допустить ошибок?
- Делать утепление потолка бани глиной с опилками или опилками с цементом? Что лучше и есть ли разница?
Прокладка внутренней канализации бани
Шаг 1. Внутри бани в грунте подготавливают траншеи глубиной минимум в полметра от поверхности почвы. Ширина канав должны быть немного больше диаметра трубопроводов внутренней отводящей стоки разводки.
Траншея для канализационного трубопровода (наружного)
Шаг 2. Создают в канаве уклон к точке выхода канализации из помещения. Проверяют угол при помощи строительного гидроуровня.
Шаг 3. Отсыпают дно траншей песком, трамбуют. Толщина слоя – 10-15 см. На этом этапе также нужно соблюдать уклон.
Шаг 4. Прокладывают все трубы. Горизонтальный трубопровод должен проходить на 30 см выше точки наибольшего промерзания почвы. Трубы рекомендуется утеплить.

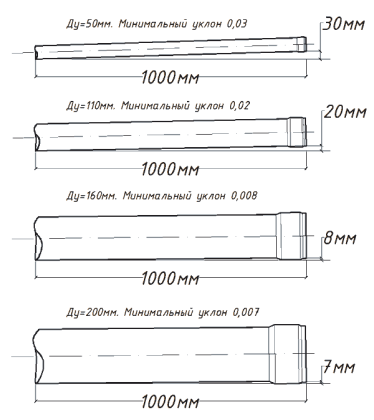

Уклон канализационных труб
Шаг 5. Ставят и вертикальные трубы, к которым будут в дальнейшем подсоединяться трапы или тройник для унитаза. Для этого в землю вкапывают палки или металлические штыри, к которым фиксируют трубы. Длина вертикальных трубопроводов должна быть взята с запасом. Лишнее срежется при монтаже водоприемников.
Шаг 6. Устанавливают вентиляционный стояк. Его крепят к стене при помощи хомутов. Вертикальную трубу выводят над кровлей или обрезают в помещении и устанавливают на верхнее отверстие стояка обратный клапан.
Схема вентиляционного стояка
Шаг 7. Во время заливки пола монтируют трапы. Если на стяжку планируется класть еще и кафель, это нужно учесть при установке водоприемников. Стяжка должна иметь уклон в сторону трапа. Кафельное или деревянное покрытие укладывается после высыхания бетона.
Канализационный водоотвод
Системы канализации и водопровода
Канализационный трап
Схема сборки душевого трапа
Шаг 8. Подсоединяют при необходимости унитаз, умывальник и прочее оборудование.
Баня, санузел
Внутренняя канализация готова, но без подключения к наружным элементам использовать ее недопустимо.
Определение условий местности и типа грунта
Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.
На этом этапе важно выявить:
- Уровень залегания подземных вод.
- Точку промерзания грунта в зимний период.
От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.
Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы
Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.
Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.
Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.
Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы
Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.
По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:
Трубы для устройства организованного стока
Неорганизованный вариант стока воды
Сливное отверстие в деревянном полу

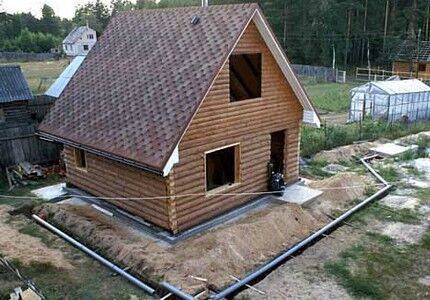

Наружная часть организованной канализационной системы
Порядок сборки канализационной системы
Создание
системы не представляет серьезной сложности и обычно делается своими силами.
Процесс состоит из нескольких этапов. Пошаговая инструкция:
- создание проекта. Необходимо составить схему канализации, создать план участка в масштабе с указанием точки размещения дренажного колодца и линии прокладки траншей;
- производство земляных работ. Выкапывается углубление под резервуар, траншеи и приямок (если он нужен);
- сборка внутреннего участка и вывод трубы наружу;
- сборка внешней части системы;
- проверка работоспособности, засыпка пазух.
Не следует пренебрегать первым
пунктом. Когда создается канализация
в бане своими руками, схема позволяет продумать и решить многие вопросы
до начала непосредственных действий.
О всех преимуществах данного метода в видео ниже
Внутренний участок
Сборка внутренней части системы производится
до момента укладки пола. Сначала определяют высоту установки трапа. Это
контрольная точка подъема сливной трубы. По ней проводят отметки,
соответствующие минимальному уровню настила. Если требуется несколько трапов,
сразу отмечаются точки их монтажа и проводятся соединительные трубы. Они объединяются в один общий
трубопровод, который сквозь отверстие в фундаменте выводится наружу — в
траншею или открытый сливной лоток. Заливка пола производится только после
фиксации трубопроводов в определенном положении.

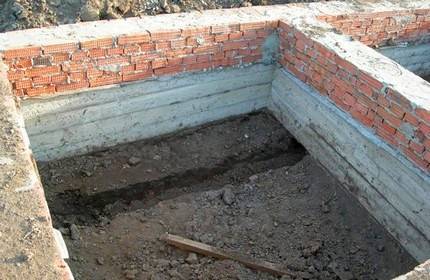

Дренаж с приямком
Приямок — это углубление, предназначенное для размещения выпускных деталей — сифона трапа, трубопроводов и доборных элементов. Обычно он используется в готовых постройках, где высота пола над грунтом слишком мала. Иногда в приямке размещают промежуточную накопительную емкость. Она служит хорошим дополнением к очистной системе, не способной быстро отдавать влагу в почву. По мере наполнения резервуара, вода поступает в общий трубопровод и выводится в дренажный колодец. Так снижается нагрузка на дренаж. Снижается скорость впитывания воды в грунт, производится первичная очистка стоков.
Устройство внутренней системы
Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.
Монтаж системы на этапе строительства
После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.
В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику
Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:
для южных регионов – 70 см;
для средней полосы – от 90 до 120 см;
для северных регионов – от 150 до 180 см.
Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.
Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.
Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.
В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.
В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками
Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.
Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.
Для утепления можно использовать:
пенопластовые полуцилиндры;
волокнистые материалы;
рулоны вспененного полиэтилена.
Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.
Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см
Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.
Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив
Прокладка канализации в уже готовой постройке
Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.
Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра
При установке трапов в парной и моечной важно соблюдать три основных требования:
- Водосливные трапы в парилке и бане располагают вровень с полом.
- Зазоры системы обрабатывают влагостойкими затирочными составами.
- Кафельную плитку выстилают лишь после завершения монтажа трапа.
Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.
Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.
Технологические особенности монтажа канализации
Прокладка канализационной системы имеет определённый порядок и зависит от её пропускной способности. В случае если парная будет регулярно использоваться большим количеством людей, то обустройство дренажной системы или приямка нецелесообразно. В такой ситуации лучше отдать предпочтение более сложному устройству отвода воды, для прокладки которого потребуется выполнить следующее:
- на полуметровом расстоянии от основного фундамента внутри помещения бани выкапывается яма 1,5 м глубины;
- от этого котлована вырывается траншея, выходящая за пределы помещения;
- на расстоянии не менее 250-300 см от строения обустраивается дренажный колодец приличных объёмов до 2,5 кубометров;
- поверхность колодца и траншеи качественно промазывается глиной;
- траншея должна быть сформирована таким образом, чтобы получился уклон в сторону отвода сточных вод.
Однако чтобы соблюсти все санитарные нормы, предъявляемые к современным канализационным системам, отвод сточных вод должен выполняться в централизованную канализационную систему или с использованием септика.
Наружная канализация бани
Способов организации внешнего участка банной канализации несколько. Утилизация стоков зависит от их объемов, климата и типа грунта, а также возможности сброса в центральную или локальную систему канализации.
Дренажный колодец для бани
Для хорошо проницаемых почв с глубоко расположенным уровнем грунтовых вод с целью утилизации банных стоков часто применяют дренажные колодцы. Сделать их самостоятельно достаточно просто.
Шаг 1. Сначала выкапывают на расстоянии около двух метров от бани яму, площадь дна которой составляет 1 кв.м. Это котлован для колодца. Его глубина должна быть не менее 1 м и зависит от глубины промерзания почвы.
Котлован
Копаем котлован
Шаг 2. К нему от бани выкапывают траншею для наружной канализационной трубы. Глубина канавы должны быть такой, чтобы трубопровод проходил ниже точки промерзания грунта. Траншею делают с соблюдением уклона.
Шаг 3. На дно котлована засыпают фильтрующий слой щебня, керамзита или песчано-гравийной смеси. Высота фильтрующей загрузки должна быть чуть выше уровня отметки нулевых температур почвы.
Дренаж
Шаг 4. Дно траншеи заливают жирным раствором глины, из которой формируют желоб. Обязательно соблюдают уклон в 2 см на погонный метр.
Шаг 5. В траншею укладывают трубу, идущую от бани до слоя фильтра дренажного колодца.
Шаг 6. При необходимости трубу утепляют дополнительно, например, минеральной ватой.
Шаг 7. Производят обратную засыпку грунтом колодца и канавы с трубой, утрамбовывают.
Сбор воды в приямок
Если баня построена на участке, грунт которого плохо пропускает влагу, то для простого варианта утилизации стоков изготавливают приямок под полом бани.
Приямок под полом бани
Шаг 1. Под будущим полом выкапывают небольшую яму, которая может иметь форму куба с минимальной длиной ребра в полметра.
Шаг 2. Стены и дно приямка заливают бетоном. Это необходимо для гидроизоляции. В качестве защиты от утечки влаги можно использовать любой водонепроницаемый материал.
Шаг 3. К приямку на высоте 0,1 м от пола подводят трубу, которая будет выходить за пределы бани и участка под уклоном. Как только в приямке стоки достигнут определенного уровня, жидкость будет удаляться по этому трубопроводу.
Устройства отвода воды на глинистых грунтах
Шаг 4. В качестве гидрозатвора в приямке устанавливают пластину под наклоном. Ее фиксируют в трех местах к трубе, за исключением нижней части. От нижнего края пластины до дна должно быть 50мм.
Шаг 5. Укладывают полы под уклоном к центру комнаты. В нижней точке пола монтируют желоб, идущий в приямок с наклоном.
Шаг 6. В приямок выводят желоб.
Воду в приямок можно собирать и другим способом. Это вариант подходит для щелевых полов. В таком случае под основным деревянным полом делают черновой цементный пол, имеющий уклон, который идет к центру. В центральной точке – цементный приямок. Вода просачивается через щели и попадает в приямок, оттуда выводится за пределы бани.
Подключение к септикам и центральной канализации
Правильная установка септика
Схема полной система водостока
Если возле участка проходит центральная канализационная сеть, то к ней можно подсоединить не только канализацию дома, но и бани. Для этого необходимо заказать проект водоотведения в проектной компании и предоставить его владельцам центральных сетей.
Для утилизации большого количества банных стоков с фекальными компонентами можно поступить следующим образом:
- установить накопительную емкость, для опустошения которой по необходимости вызывают ассенизаторскую машину;
- подключить канализацию бани к септику, очищающую домовые стоки.
Возможна также установка отдельного септика, но это требует дополнительных финансовых затрат, которые не оправданы для бани, используемой не ежедневно.
Устройство выгребной ямы
Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.
Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.
Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец
Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.
Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 – 40 сантиметров.
Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.
Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.
Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.
Определение условий местности и типа грунта
Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.
На этом этапе важно выявить:
- Уровень залегания подземных вод.
- Точку промерзания грунта в зимний период.
От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.
Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы
Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.
Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.
Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.
Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы
Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.
По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:
из Организованная канализационная система предполагает прокладку труб, подключаемых к водоприемным устройствам и сантехнике. Собранная приборами вода по трубопроводу препровождается за пределы бани в септик или сточную канаву В банях с неорганизованнымиканализационными системами, так называемыми проливными полами, вода через зазоры между досками уходит непосредственно в грунт. Это самый простой и дешевый способ, но предполагающий эксплуатацию бани исключительно в летний сезон В случае частичной организации канализации в полы выполняют по гидроизоляции, а для сбора и отвода воды устанавливают слив. Если к нему не подключают канализационную трубу, вода сливается в грунт под баней, если подключают — воду отводят в септик или в сточную канаву В организованной канализационной системе внутренний трубопровод подключается к наружной ветке, которая выводит грязную воду в септик или сточную канаву Трубы для устройства организованного стокаНеорганизованный вариант стока водыСливное отверстие в деревянном полуНаружная часть организованной канализационной системы
Советы по устройству водоснабжения бань
Чтобы система служила долго и была надежной, планировать строительство бани и водоснабжение нужно тщательно, учитывая все нюансы.
Выбор материалов
Очень важно правильно подобрать трубы для подачи и распределения воды. Они должны быть долговечными, легко монтироваться и выдерживать значительные перепады температур
Стальные трубы, которым в прежние времена практически не было альтернативы, сегодня практически не применяются из-за неустойчивости к коррозии. Они быстро изнашиваются, а их замена связана с крупными тратами и большим объемом работ.
Стальная труба после нескольких лет эксплуатации
Полиэтиленовые трубы устойчивы к низким температурам. Они гибкие и прочные, легко соединяются посредством специальных фитингов. Их удобно использовать для прокладки летнего водоснабжения. Трубы ПЭ и ПНД не нуждаются в консервации, достаточно просто слить из них воду на зиму.
Полиэтиленовые трубы и фитинги
Полипропиленовые трубы незаменимы для монтажа наружного подземного водопровода и внутренней разводки. Они надежно соединяются при помощи пайки.
Полипропиленовые трубы для горячей воды, армированные стекловолокном
Медные трубы – самые дорогие. Они обладают отличными эксплуатационными характеристиками. Основная сфера их применения – система горячего водоснабжения в бане с выносным баком горячей воды.
Медные трубы в бане
Особенности монтажа
Трубопровод необходимо защитить от внешних воздействий и давления грунта. Чтобы трубы под землей не получили механических повреждений, инструкция рекомендует укладывать их на песчаную подушку или помещать в гофрированный шланг подходящего сечения.
Это исключит их деформацию и сдавливание слоем грунта, расположенного выше, предохранит от его сезонных подвижек.
Чтобы на протяжении всего года вам была доступна баня, водоснабжение зимой нуждается в защите от замерзания. И в первую очередь это касается сложного насосного оборудования.
Если насос погружной, он находится в воде. Замерзнуть она может только в сильные морозы при условии близкого стояния относительно уровня земли. В этом случае необходимо утепление внешних стенок колодца и оборудование его крышкой.
Теплая крышка для колодца
Наличие насосной станции потребует обустройства кессона или утепленного приямка в бане.
Утепленный кессон
В любой системе необходимо предусмотреть сливные краны, чтобы иметь возможность полностью сливать воду из оборудования и труб на время сильных холодов.
Кран для слива воды на улицу
