Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Главное баланс

Просчитывая, какое УЗО можно поставить в квартире или частном доме, сколько необходимо этих устройств и какой мощности, примите во внимание, что здесь работает пропорция: чем меньше предел по дифференциальному току — тем чаще будет срабатывать аппарат. Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика

Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту

Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика. Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту.

Поэтому на практике применяются две основных схемы подключения, условно — простая и сложная. Простая — самый частый вариант. Один вводный автомат — одно устройство защиты с порогом, подобранным эмпирическим путем.

Если при 30 мА фиксируются слишком частые срабатывания, то либо нужно УЗО заменить на аналогичное с более высоким порогом, либо определить «проблемную» группу потребителей, и на нее смонтировать отдельный аппарат, так как нагрузка по току суммируется.

Вторая схема предполагает дифференцированную проводку с выделением:

• энергоемких потребителей (электрокамина, электроплиты);
• потребителей, работающих во влажных условиях (стиральной машины, бойлера);
• потребителей, чувствительных к токам утечки (сложная электроника);
• обычных потребителей (освещение, маломощные бытовые приборы).

Защитные устройства, установленные на каждую группу в соответствии с допустимым для нее током утечки, обеспечат обесточивание в случае пробоя изоляции только этой группы электроприборов.

Это интересно: Проходной выключатель схема подключения на 2 клавиши: рекомендации по выбору и подключению

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

Конструктивные особенности устройств

Прибор защитного отключения устроен не слишком сложно и состоит всего из четырех основных рабочих элементов, таких как:

• трансформатор дифференциального тока;
• специальный механизм, отвечающий за разрыв подключаемой цепи;
• реле электромагнитного типа;
• проверочный узел.

Встречные обмотки – ноль и фаза – подключаются к трансформаторному устройству. При работе сети в нормальном стандартном режиме проводники в области трансформаторного сердечника управляют магнитными потоками, изначально имеющими встречное направление.

По типу конструкции устройства защитного отключения подразделяются на электромеханические и электронные. Изделия первого вида представляют собой упрощенный тип предохраняющего модуля, и срабатывают сразу же при первичной фиксации токовой утечки, независимо от того, какое напряжение имеется на данный момент в сети.

Главный рабочий компонент электромеханического устройства – тороидальный сердечник с обмотками. Когда на участке ответственности прибора появляется утечка, во вторичном уровне обмотки возникает напряжение для активации реле. Этот процесс заставляет механизм отключить сеть

Для корректного функционирования устройство не нуждается во внешнем источнике питания. Обладает хорошей эксплуатационной устойчивостью, так как не имеет в конструкции никаких электронных деталей, способных повредиться или сгореть при перегрузке сети или в результате резких скачков напряжения.

Стоит довольно дешево и продается практически в любом магазине, реализующим ассортимент для хозяйственных нужд или сооружения электросетей. Работает надежно и долго, не нуждаясь в сложном дополнительном обслуживании.

УЗО, сработавшее на размыкание сети, сразу включать нельзя. Сначала нужно найти область проблемы и устранить ее. Только потом допустимо вернуть устройство в рабочее состояние

УЗО электронного типа относится к более современным контролирующим модулям и комплектуется чувствительными микросхемами, реагирующими на любые изменения, случающиеся в сети. Работает даже при условии падения внутрисетевого напряжения, так как трансформаторный элемент «замечает» только перепад разности токопотоков.

Главным рабочим органом является расположенная внутри электронная плата со специальным усилителем. Для корректного функционирования она непременно нуждается в питании, поступающем от внешней сети. Если в системе имеется базовое напряжение в 220 В – защитное устройство сразу же реагирует на утечку и делает размыкание.

Несмотря на более прогрессивное конструкционное устройство, электронные приборы защиты не всегда способны выполнять свои функции. Например, в момент отгорания нулевого провода в сети они могут не сработать

Электронный аппарат очень чувствителен и в результате постоянных перепадов напряжения может выйти из строя и утратить защитные функции, причем внешне это заметно не будет.

Чтобы не пострадать из-за такой ситуации, специалисты настоятельно рекомендуют пользователям ежемесячно проверять УЗО на работоспособность, нажимая кнопку «Тест», расположенную на корпусе аппарата.

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

• ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
• несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
• неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.

Классификация по принципу функционирования

Все защитные устройства, предлагающиеся сегодня на рынке сопутствующего электрического оборудования и аксессуаров, отличаются друг от друга по типу работы. Модули AC монтируются в системы, предназначенные для предохранения бытовой техники от скачкового или медленно нарастающего напряжения и срабатывают при переменном токе.

Изделия A улавливают постоянный пульсирующий ток, нарастающий скачкоподобно, и реагируют именно на него. Обычно ставятся в домах для индивидуальной защиты от перепадов и сгорания стиральных машин, телевизоров и посудомоек. Имеют конструкционно сложное устройство и стоят значительно дороже прочих элементов этого класса.

Наиболее удачное место для расположения УЗО в жилом доме – это область поблизости с источником электропитания. Специалисты рекомендуют ставить прибор непосредственно рядом с общим счетчиком

Аппараты B не подходят для домов и прочих жилых помещений. Их область функционирования – предприятия и производственные цеха с большим количеством электронного оборудования.

Селективные приборы S и G срабатывают через 1-4 секунды после фиксации утечки. Обычно внедряются в сети, где в одной электролинии присутствует сразу несколько защитных устройств.

Схема установки

Подсоединение УЗО в монофазной и трехфазной электросети, где применяются фазный L-проводник и N-проводник, зачастую использует вариант включения защиты без заземляющей системы. Подобный порядок существует, как правило, в старом жилом фонде.

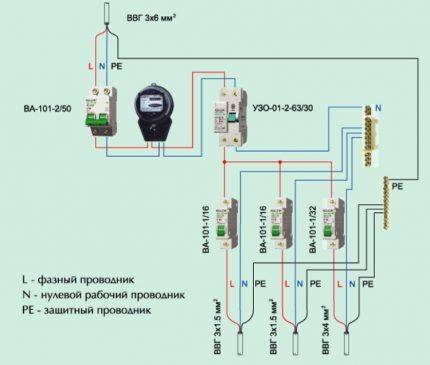

Схема УЗО в сети 220 с заземлением

Модификации включения устройства в однофазную сеть:

• Общая защита 220 В сети в доме без контура заземления. Устройство монтируется в электрощите. Оно располагается между вводными автоматами и прочими однополосными АВ. Устройство гарантирует охрану абсолютно всех отходящих электролиний, в случае возникновения тока утечки. Подобный вариант подсоединения защиты без заземления содержит единственный недостаток — так как защитный прибор общий в случае возникновения аварии невозможно будет правильно установить, на какой электролинии возникла авария.
• Общее УЗО для 220В, электросчетчик и система заземления.

Необходимо обратить внимание на тот факт, что в новейших защитных системах, чтобы верно подсоединить защиту, не требуется монтаж питающих линий только сверху либо снизу прибора. Они допускают оба варианта, поэтому, чтобы не допустить ошибок, предварительно необходимо будет внимательно изучить техническую документацию при подключении УЗО

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Классификация по принципу функционирования

Все защитные устройства, предлагающиеся сегодня на рынке сопутствующего электрического оборудования и аксессуаров, отличаются друг от друга по типу работы. Модули AC монтируются в системы, предназначенные для предохранения бытовой техники от скачкового или медленно нарастающего напряжения и срабатывают при переменном токе.

Изделия A улавливают постоянный пульсирующий ток, нарастающий скачкоподобно, и реагируют именно на него. Обычно ставятся в домах для индивидуальной защиты от перепадов и сгорания стиральных машин, телевизоров и посудомоек. Имеют конструктивно сложное устройство и стоят значительно дороже прочих элементов этого класса.

Наиболее удачное место для расположения УЗО в жилом доме – это область поблизости с источником электропитания. Специалисты рекомендуют ставить прибор непосредственно рядом с общим счетчиком

Аппараты B не подходят для домов и прочих жилых помещений. Их область функционирования – предприятия и производственные цеха с большим количеством электронного оборудования.

Селективные приборы S и G срабатывают через 1-4 секунды после фиксации утечки. Обычно внедряются в сети, где в одной электролинии присутствует сразу несколько защитных устройств.

Как работает УЗО?

Ключевой задачей данного устройства является обеспечение защиты человека от поврежденного прибора, часть которого может обладать опасным потенциалом. Фаза и ноль от непосредственного источника питания подключаются на верхние клеммы устройства, а на нижние подключается ноль и фаза, идущие на нагрузку. В данном случае электрический ток течет от источника питания, проходя на прибор через УЗО, после чего он через УЗО опять возвращается в сеть. Можно сделать вывод исходя из этого, что УЗО представляет собой своеобразный контролер, следящий за силой тока на «входе» и «выходе». Тогда, когда показатели на входе и выходе устройства являются разными, то где-то есть утечка. Устройство защитного отключения реагирует на такую утечку крайне оперативно. Обычно на срабатывание и отключение тратится порядка 0.04 секунды.

В адекватно функционирующей электрической сети значительной разницы между входящим и выходящим токами не должно быть. Если объем тока, который входит и выходит, будет одинаковым, то не произойдет никакого отключения. Однако в том случае, когда ток находит иную дорогу для выхода, УЗО в обязательном порядке отключится, остановив подачу электропитания.

Надо также не забывать и о том, что прибор может в значительной степени повысить уровень безопасности электрических установок, однако не в состоянии ликвидировать риск поражения электрического типа либо же пожара. Устройство не может среагировать аварийные ситуации, когда не происходит никаких утечек тока. К примеру, это может быть короткое замыкание либо же перегрузка. Вот на них устройство среагировать не сможет.

Для защиты человека от токовых поражений используется устройство, показатели нормального тока которого варьируется в пределах от 10 до 30 мА. Это обусловлено тем фактором, что ток большего значения может быть летальным для человеческого организма.

В настоящее время изготовители производят УЗО с показателями номинального тока утечки в 100, 300 и 500 мА. Каждый наверняка знает о том, что при силе тока 50 мА у человека не будет возможности освободиться от провода без помощи посторонних. А если значение достигнет 80 мА, то последует моментальная смерть. В действительности для обеспечения нормальной защиты от поражения током УЗО не используется. Оно должно выполнять немного другую задачу.

Необходимость использования устройства с номиналом от 100 мА и более обусловлена тем, что почти в любой системе электрического питания есть так называемые «блуждающие» токи. То есть случается утечка естественных токов. Практически нигде нет идеальной изоляции, из-за чего обычно есть естественная утечка тока.

Устройства защитного отключения, которое рассчитано на показатели утечки в 300 мА, дают возможность исключить возможность возникновения пожара. К примеру, в случае длительной утечки тока с параметрами от 200 до 500 мА будет выделяться значительное количество тепловой энергии, которой может вполне хватить для воспламенения близко находящихся материалов.

По этой причине УЗО первым делом используется для гарантии противопожарной защиты. Устройство с таким номиналом позволяет обеспечить резерв основных УЗО. Они обычно устанавливаются на входе в помещение.

Технические особенности подбора УЗО

Техническая сторона подбора заключается в следующем:

1. Выбирать аппарат необходимо с возможностью размыкания всех фаз и нулевого провода. Это обезопасит от возможных осложнений.
2. Не допускать электрического контакта рабочего «нуля» включенного через аппарат с защитным «нулем».
3. Желательно выбирать аппарат защиты с учетом 30% запаса по номинальному току нагрузки.
4. Некоторые аппараты не допускают применение алюминиевых проводов.

До начала работ по монтажу приборов необходимо провести тщательную ревизию существующей проводки, заменить участки, которые не соответствуют по утечкам техническим требованиям.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

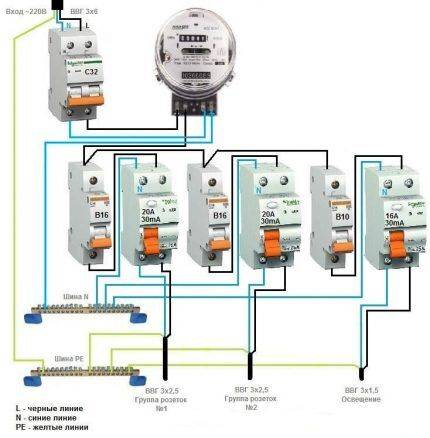

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Подключение УЗО в частном секторе

Частное домовладение подразумевает использование значительного количества бытовых устройств, для, которых требуется использование УЗО. Для подключения УЗО в частном доме используют несколько устройств защиты селективного (избирательного) действия, например для стиральной машины, водонагревателя, печи для сауны или бани и другого оборудования, требуется применение индивидуального УЗО. В этом случае при неисправности произойдет отключение только необходимого поврежденного оборудования.

Рис №4. Схема подключения УЗО для частного дома

Для частного сектора допускается использовать систему ТТ, она подразумевает сама по себе относительную безопасность при пробое сопротивления изоляции на корпус. Повышает степень надежности, УЗО в этом случае гарантирует наивысшую степень безопасности из-за распределения защитного заземления отдельных потребителей индивидуальным заземлителем. УЗО в этой системе, мгновенного срабатывания

Рис №5. Схема подключения УЗО в системе защитного заземления ТТ

В российских электросетях ПУЭ рекомендует применение стандартной системы TN-C-S, объясняется это, прежде всего тем, что при токах КЗ, ток проходит в землю через защитное заземление, а не идет в проводник РN, поэтому отключение не всегда проходит. Именно для таких случаев и рекомендуется устанавливать УЗО, реагирующее на минимальные токи утечки.

Рекомендация: В современных жилых помещениях желательно разделять потребители на разные группы. УЗО устанавливается на оборудование, требующее выполнения повышенных норм безопасности, например стиральная или посудомоечная машина, бойлер. Освещение через УЗО подключать не обязательно, иначе при каждой перегоревшей лампочке, в случае использования УЗО общего назначения, для квартиры, будет происходить полное отключение электричества.

Важно: УЗО необходимо включать последовательно с автоматическим выключателем, в крайнем случае, использовать с предохранителем, предназначенным для защиты УЗО от сверхтоков. Ток нагрузки УЗО должен превышать номинальный ток автомата на ступень или по крайней мере, быть равен ему

Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.

При отключении УЗО необходимо проверить состояние проводки, отсутствие постороннего запаха оборудования, устранить причины и после этого ввести УЗО в работу.

На корпусе УЗО рядом с клеммами подключения нанесен специальный значок, показывающий к какой клемме необходимо подключить «ноль» к какой – «фазу», перепутав провода и подав напряжение ошибочно, УЗО выйдет из строя.

Запрещается использовать УЗО с повреждениями корпуса и изоляции проводников электрической сети!

Устройство и базовый принцип работы УЗО

В корпусе защитного прибора выполнена магнитная цепь, из радиального сердечника, входной ток (I1) и выходной ток (I2). В равновесном состоянии сети данные токи равняются, и электросистема функционирует в безопасном режиме. При появлении электротока утечки на корпусе электрооборудования (Id), сбалансированность токов нарушается и по измеряемой обмоточной цепи сердечника течет ток, имеющий величину, пропорциональную току Id.

Принцип действия

Реле срабатывает, так как запитан от этой обмотки измерения, электроцепь размыкается, и ток на корпус оборудования не попадает. Как результат — устройство реализует защиту пользователя от тока Id. Разница токов считается дифференциальной, а защитный аппарат, комбинированный с УЗО, считают дифференциальным автоматом защиты.

Дополнительная функция УЗО

Выводы и полезное видео по теме

Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:

Правила выбора УЗО, часть 1:

Правила выбора УЗО, часть 2:

Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть, что дополнить, или возникли вопросы по выбору защитного устройства? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора УЗО для дома или квартиры. Форма для связи находится в нижнем блоке.
