Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

• Низкая проводимость.
• Недостаточная прочность и изгибаемость.
• Маленький срок службы из-за быстрого окисления.

Медь:

• Прочность и эластичность.
• Высокая электропроводность.
• Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

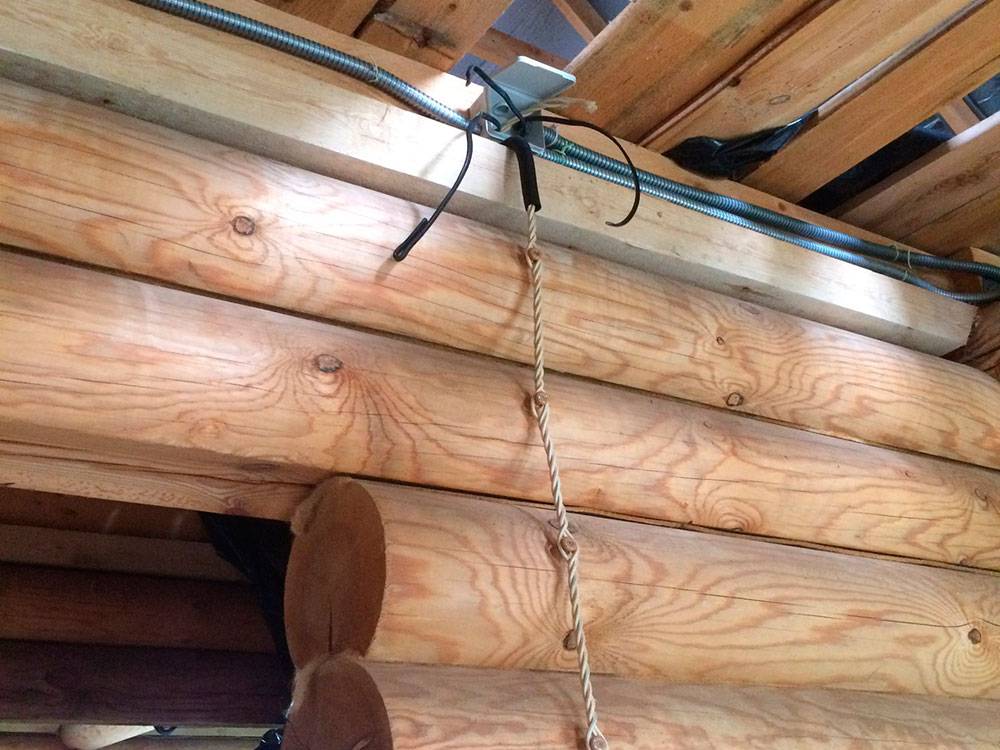

Монтаж скрытой электропроводки в деревянном доме.

Такой вид проводки делают, когда внутренние стены деревянного дома планируют обшивать декоративным покрытием. Это может быть вагонка, имитация бруса и т.п. В этом случае пространство между стенами дома и обшивкой остается пустотелым, в нем и размещают скрытую электропроводку.

По условиям безопасности все провода скрытой проводки деревянного дома обязательно должны прокладываться в металлической трубе.

Прокладывать провода в ПХВ гофре, металлической гофре или металлорукавах – запрещено правилами ПУЭ!

Прокладывая провода в металлических трубах, обеспечивается защита проводки не только от механических повреждений, но и от возгораний

Представьте ситуацию, когда лет через 10 по неосторожности оболочка гофры с проводом пробьется сверлом или гвоздем. Что возникнет? Короткое замыкание с искрами! А с количеством той пыли и мусора, который соберется за это время – воспламенение обеспечено!. Переходы провода между стенами необходимо также помещать в металлические трубы, желательно толстостенные

Это делается для того, чтобы под осадкой дома провода не пережимались

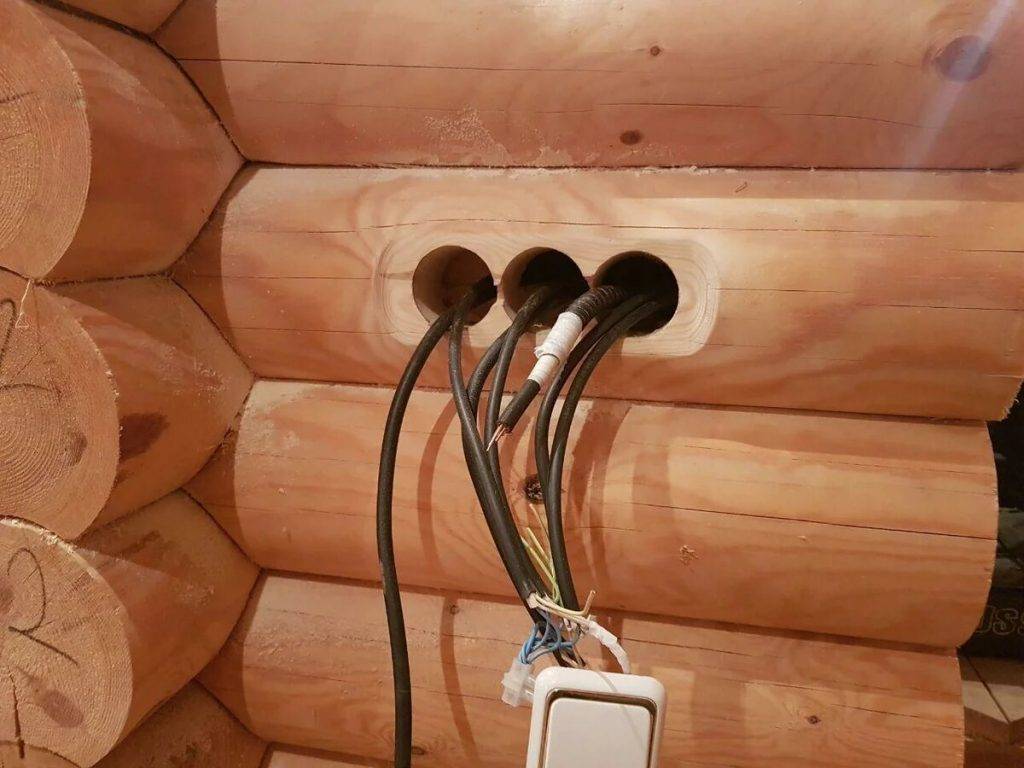

Переходы провода между стенами необходимо также помещать в металлические трубы, желательно толстостенные. Это делается для того, чтобы под осадкой дома провода не пережимались.

Все трубы после монтажа хорошо соединяются между собой и заземляются. Заземление нужно для избегания удара током, при повреждении изоляции провода, при пробое электроприборов, а также для снятия с труб статического напряжения.

Также места разветвлений и соединений труб в растпредкоробках для герметичности можно замазать герметиком. Герметичное закупоривание предотвратит появление тяги (сквозняков) внутри труб и перекроет доступ воздуха при возгорании внутри сомой трубы.

Важно помнить, что в щитке, не зависимо какой дом, должен находится УЗО (Устройство для защитного отключения). Оно используется для отключения электричества во всем доме во время утечки тока или поражения током человека. Следует знать, что УЗО не защитит от коротких замыкания или перегрузок, для этого следует установить автоматы (автоматические выключатели)

Для освещения, с номиналом 16А, а для розеточных групп 25А

Следует знать, что УЗО не защитит от коротких замыкания или перегрузок, для этого следует установить автоматы (автоматические выключатели). Для освещения, с номиналом 16А, а для розеточных групп 25А.

Из выше сказанного можно выделить, что скрытая электропроводка в деревянном доме выполняется только в металлических трубах. Выполняется это потому что:

• а) этого требуют правила (ПУЭ);
• б) металлическая труба предотвращает возгорание;
• в) защищает провода от механических повреждений и повреждений в случае проседания элементов конструкции;
• г) заземленная металлическая труба послужит отключению УЗО при контакте поврежденного провода с трубой.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло. Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

нг

LS

FRLS

LTx и т.д.

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки. Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка – это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.

2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.

5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
2. Устанавливают распределительные коробки в местах соединения кабелей.
3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.

5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

Расчет сечения

Расчет сечения

Сначала определяют номинальный ток нагрузки по формуле: I = W / 220 где,

• W — мощность электроприемника, Вт;
• 220 — напряжение в однофазной сети, В.

Так, водонагреватель мощностью 3 кВт потребляет ток I = 3000 / 220 = 13.6 А. Затем по таблице подбирают сечение кабеля. Оно зависит не только от номинального тока, но и от материала и способа прокладки (при открытой кабель лучше остывает).

Сечение кабеля, мм2	Открытая прокладка	Прокладка в трубе
медь	алюминий	медь	алюминий
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
0,5	11	2,4	–	–	–	–	–	–	–	–	–	–
0,75	15	3,3	–	–	–	–	–	–	–	–	–	–
1,0	17	3,7	6,4	–	–	–	14	3,0	5,3	–	–	–
1,5	23	5,0	8,7	–	–	–	15	3,3	5,7	–	–	–
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	60	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0

Обычно в быту применяют медные провода такого сечения:

• освещение: 1,5 мм2 (использовать провода меньшего сечения не разрешает ПУЭ);
• силовая часть (розетки): 2,5 мм2;
• посудомоечная и стиральная машины, электроплита и прочие приборы повышенной мощности (подключаются отдельной линией): 4 мм2.

Подключение квартиры к этажному щитку осуществляется при помощи общего кабеля сечением 6 мм2.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

• Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
• Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
• Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
• Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
• Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
• Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

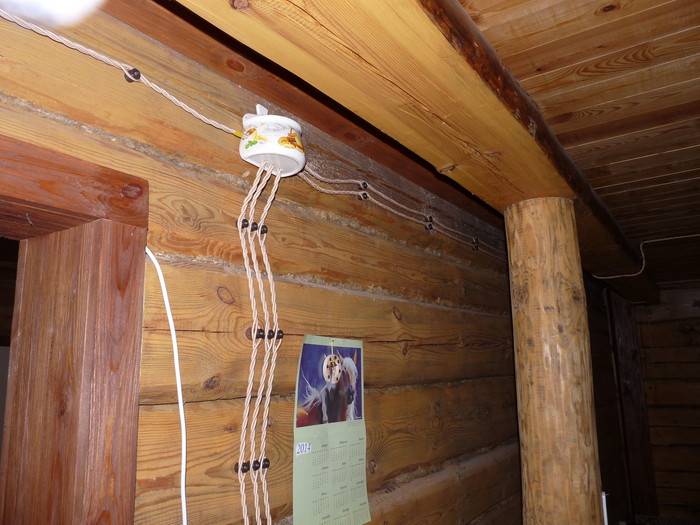

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет
тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны
для многих мест на земле. Строительство зданий из этого материала обходится
заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что
касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или
каркасное строение, такие здания считаются пожароопасными в повышенной мере.

В виду этого, при выборе проводов и
электрических устройств для деревянного дома, необходимо применять повышенные
требования. Ведь по статистике большинство пожаров в домах, где была применена
деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже.
Проигнорированные правила заземления или неверно установленный выключатель
может быть причиной возгорания.

Основные требования к электропроводке
деревянного дома:

• При выборе кабелей и их
  компонентов необходимо учитывать пиковую нагрузку на каждом из участков
  электрической сети. Поэтому материалы берутся с 25-30% запасом.
• Расположение проводки должно
  сводить к минимуму перегрев кабелей и возможность занимания от них огнем
  окружающих предметов.
• Рекомендован медный кабель с тремя жилами. Его
  изоляция должна быть выполнена из негорючих материалов. Запрещается
  использовать провода с ПВХ оболочкой.
• Прокладку желательно вести
  открытым методом. Это облегчает диагностику.
• Электрощит должен быть идеально
  изолирован от деревянных материалов.
• Каждая группа в электрической сети
  комплектуется отдельным автоматическим выключателем. Крайне нежелательно
  превышать номинал токов. Это может привести к перегреву проводника.

Безопасность электропроводки для домочадцев
регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше
всего ориентироваться на «Правила устройства электроустановок». Документ
написан понятным языком и содержит полную информацию по монтажу электропроводки
в частном доме.

Эти знания помогут проконтролировать действия
электриков, нанятых для работы в доме. Также они позволят провести
самостоятельную диагностику в экстренных случаях и выполнить временный ремонт
до прихода специалистов.

По каким правилам следует монтировать скрытую проводку деревянного дома: обзор технологий из разных стран мира

ПУЭ, являющееся основным нормативным документом для электрика, своим пунктом 7.1.38 требует скрытые электропроводки размещать в трубах или коробах из негорючих материалов, заземлять их на общий контур.

На стадии сборки схемы подобная разводка выглядит примерно так.

Однако, Свод правил проектирования и монтажа электроустановок жилых и общественных зданий это требование не поддерживает. Открываем его пункт 15.5 и видим иные требования.

Ни о каких трубах СП речь не ведет. Скрытую прокладку кабелей можно выполнять под штукатуркой, по намету штукатурки.

Требования Свода правил противоречат нормативам ПУЭ по вопросам размещения скрытой электропроводки и постоянно вызывают разногласия в среде электриков и монтажников.

Сторонники ПУЭ считают, что:

1. металлическая труба защищает древесину здания от возгорания кабеля (загоревшийся провод сгорает, а дуга не успевает прожечь ее стенки);
2. в случае появления открытого огня ограниченное внутренне пространство трубы препятствует поступлению свежего воздуха, снижает возгорание;
3. металл сложно не только прогрызть мышам и крысам, но и пробить гвоздями или саморезами при ремонтных работах.

Среди монтажников существует мнение, что металлическую трубу можно заменить металлорукавом. Оно ошибочно. Его тонкие стенки не выдерживают нагрев от токов коротких замыканий и быстро прогорают.

Противники пункта ПУЭ 7.1.38 приводят три серьезных довода:

1. Подрозетники для скрытой электропроводки должны быть выполнены из металлических коробок, герметично скрепленных с трубами. Их изготовление — дело не простое.
2. Любое деревянное строение со временем дает усадку, которая в обязательном порядке приведет к деформации встроенных в строительные конструкции металлических труб и порвет проводку. На стадии строительства необходимо предусматривать сложные компенсаторы, а в процессе эксплуатации отслеживать их состояние.
3. Холодной зимой внутри таких труб под действием разных температур на улице и в помещении из воздуха образуется конденсат. В сильный мороз внутри них скапливается влага. Капли воды, а иногда небольшие струйки, сочатся из розеток и выключателей. Решить эту проблему защитой слоя утеплителя технически сложно.

За рубежом, созданного в нашей стране противоречия законодательной базы (ПУЭ и СП), не существует. Там действуют другие правила монтажа.

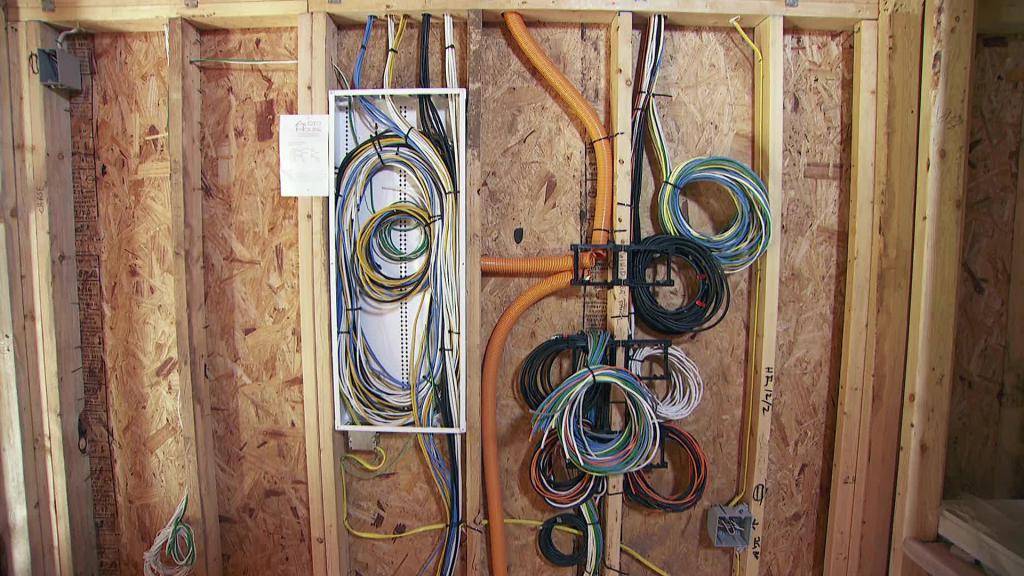

Например, среди широко распространенного каркасного строительства используются простейшие приемы прокладки проводки внутри стоек здания. Когда несущие элементы собраны, то через них просверливают сквозные отверстия, а после протягивают кабельную сеть.

Затем вся эта стена просто заполняется слоем утеплителя и покрывается декоративной обшивкой.

Объясняется это тем, что безопасный подход к строительству домов из горючих материалов строится по другим принципам и достигается мощным внедрением систем электрических защит с комплексным сочетанием автоматических устройств оповещения и тушения пожаров.

В нашей стране за последние годы такая методика тоже набирает популярность.
