Трубы для котлов отопления: какие трубы лучше для обвязки котла + советы по монтажу

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

1. Котел монтируют в соответствии с нормативными требованиями ниже уровня радиаторов. Если модель напольная, то под ней должен быть негорючий материал – металл, бетон или глина. Если настенная, то доступ к ней должен быть свободным. Вентиляция и освещение обязательны.
2. В обвязку газового котла входит коаксиальный дымоход. При его подключении необходимо позаботиться о непроницаемости стыков.
3. После монтажа котла и дымохода приступают к установке группы безопасности в таком порядке: манометр, потом предохранительный клапан, а после него – автоматический воздухоотводчик.
4. К коллектору подводят трубопровод 1.25 дюйма, по ходу которого монтируют защитные системы, насос, гидрострелку, еще один воздухоотводчик.
5. Для подачи теплоносителя к радиаторам от гребенки отводят 3 однодюймовых трубы, а оставшиеся патрубки закрывают заглушками. После этого уже устанавливают и подключают радиаторы, трубы обратки.
6. Если система комбинированная («2 в 1»), то контур теплого пола снабжают отдельным насосом.
7. Расширительный бак ставят между гидрострелкой и котлом.

Иногда приходится устанавливать устройства автоматизации работы котла. Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

С правилами и руководством по регулировки автоматики для газового отопительного агрегата ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Создание контуров с естественной циркуляцией

Системы с таким перемещением теплоносителя отличаются простотой конструкции и их можно смонтировать самостоятельно. Такой вид отопления – без насоса, способствующего перемещению теплоносителя, также называют гравитационным. Движение горячего теплоносителя к отопительным приборам и отток остывшей воды осуществляется без применения дополнительных механизмов и помощи человека.

К преимуществам гравитационного теплоснабжения относятся:

• простейший монтаж;
• функционирование вне зависимости от наличия электроснабжения;
• небольшие размеры конструкции;
• недорогое обслуживание;
• возможность своими руками отремонтировать систему (исключение составляет котел);
• надежное функционирование – такая обвязка не содержит устройств, которые ломаются в неподходящий момент.

Среди недостатков контуров с естественной циркуляцией значатся:

• необходимость производить расчеты диаметра труб, когда выполняется обвязка котла. Сразу следует заметить, что этот параметр будет немалым, что не всегда удобно для владельцев небольших загородных коттеджей. В интерьере помещений система обогрева с естественной циркуляцией выглядит не очень презентабельно;
• регулировать их работу не представляется возможным. Но обвязка напольного котла отопления полипропиленом или настенного прибора подлежит модернизации. Для этого в контур врезают циркуляционный насос, которым пользуются при необходимости.

Какой котел использовать: навесной или напольный

Рассматривая вопрос, какой котел лучше для применения PPR-труб надо исходить из двух параметров – это рабочая температура теплоносителя и наличие автоматики безопасности.

Для котлоагрегатов с температурой теплоносителя свыше 80С, не имеющих систем автоматического поддержания температурного режима в контуре отопления – трубопроводы из полипропилена применять не рекомендуются.

Для упрощения монтажа специалист предварительно выполняет чертеж установки приборов отопления, с учетом всех особенностей расположения помещений и расположенной мебели.

Если система теплоснабжения сложная, имеет поэтажную разбивку и разные виды отопления – радиаторное и “теплый пол”, потребуется создать отдельные температурные контуры и завязать их через гидравлические коллекторы на подаче и обратке. Профессионалы рекомендуют для установки в такой системе применять усредненные значения диаметров труб – 20х3,4.

В отношении напольных твердотопливных котлов, тут все намного сложнее, при выборе такого котлового оборудования потребуется обратить внимание на рекомендации, которые дает завод-изготовитель на применение допустимого материала труб для обвязки котла. Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики

Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики.

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему водяного теплого пола.

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

После этого понадобится сформировать шейку и оголовок. Действия будут такими же, как и в случае возведения разделки.

Какие варианты труб можно использовать

При проведении работ по монтажу отопительного котла могут применяться элементы, выполненные из металлов и полимеров

При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, легкость в установке и эксплуатации, долговечность, а также стоимость изделий

Исходя из суммы этих критериев, для выполнения обвязки применяются следующие виды труб.

Качественные, но дорогие изделия из меди

Медная обвязка встречается относительно редко, поскольку такие трубы стоят достаточно дорого, а также требуют особого мастерства при укладке.

В то же время выполненные из этого металла конструкции имеют ряд существенных преимуществ, а именно:

• хорошую теплоотдачу;
• устойчивость к коррозии и агрессивным веществам;
• стойкость к замерзанию;
• высокую теплостойкость.

Медь быстро и хорошо прогревается при минимальном количестве тепловой энергии, поэтому детали, выполненные из этого материала, будут постоянно выделять тепло в процессе транспортировки теплоносителя.

Медные трубы способны выдерживать значительно большие температуры, нежели пластиковые (до +300°С), при этом они практически не изменяются в размерах. Горячий теплоноситель может циркулировать и в стальных конструкциях, но в этом случае увеличивается риск коррозии

Трубы из этого металла стойко выдерживают воздействие окружающей среды. Со временем они могут лишь покрыться тонким слоем окисла, что совершенно не влияет на эксплуатационные характеристики.

В отличие от труб, выполненных из стали или полимеров, пластичные медные конструкции не разрываются при замерзании находящегося в них теплоносителя.

К недостаткам медных труб для отопления, относятся невозможность их применения для создания закрытых конструкций в штробах, а также уже упомянутая дороговизна.

Бюджетные изделия из стали

Еще одним распространенным вариантом являются изделия, выполненные из стали.

К их преимуществам относятся:

1. Высокая прочность, позволяющая легко переносить механические нагрузки.
2. Низкий температурный коэффициент линейного расширения, благодаря чему длина деталей остается неизменной даже при высоком нагреве.
3. Высокая теплопроводность, позволяющая эффективно производить теплоотдачу.

К недостаткам, прежде всего, относится склонность к коррозии, разрушающей металл, из-за чего подобные элементы требуется покрасить или покрыть антикоррозионным составом.

Недостатком стальных элементов является сложность в укладке, требующая специального оборудования и профессиональных умений. Изготовление конструкций из подобных элементов необходимо доверять специалистам

При выборе лучше отдать предпочтение стальным трубам из нержавейки: они стоят дороже, однако демонстрируют большую устойчивость к воздействию окружающей среды и лучшие рабочие характеристики.

Прочные и легкие полипропиленовые трубопроводы

Подобные изделия, сделанные из современных видов пластиков, получили широкое распространение благодаря множеству положительный сторон.

Основные преимущества:

1. Доступная стоимость: цены на подобные изделия значительно ниже, нежели на металлические аналоги.
2. Легкий вес. Такие элементы весят совсем немного, благодаря чему можно сэкономить силы и средства на их складирование, транспортировку и установку.
3. Простота монтажа. Пластиковые трубы легко собираются в готовые конструкции. С помощью специального паяльника даже неспециалист сможет быстро устроить обвязку.
4. Скорость циркуляции теплоносителя. В полипропиленовых трубах, даже если они имеют сложную форму, практически не образуются засоры. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего срока эксплуатации (20-50 лет).
5. Хорошая устойчивость к высокому давлению. Это позволяет использовать пластиковые элементы даже при сложных условиях эксплуатации.

Основной недостаток PPR-труб – высокий показатель коэффициента теплового расширения, благодаря чему эти изделия при нагревании несколько увеличиваются в длину. Для противодействия этому явлению приходится принимать меры, устанавливая компенсаторы.

Полипропиленовые трубы позволяют создавать контуры отопления любой степени сложности. Однако конструкции с большим количеством элементов затрудняют проведение монтажа и негативно сказываются на КПД отопительной системы

Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давлением до 2,5 мПа и температурой +95°С, а также усиленные элементы PN 20, допускающие эксплуатацию в условиях температуры +80°С и давления 2 мПа.

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила

Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Виды движения теплоносителя

Скорость перемещения потока горячей воды в трубах – один из важных параметров, который позволяет высчитать диаметр деталей. Рекомендуемое движение варьируется от 0,26 до 1,4 м/сек. Уже при 1,5 снижается теплоотдача и увеличивается шум в инженерной сети. Существуют 2 вида, в которых надо разобраться.

Варианты размера трубИсточник prootoplenie.com

Конвекционный

Вариант с естественной циркуляцией подходит для твердотопливных котлов. Принцип работы основан на физических законах. Плотность холодной жидкости меньше, чем у горячей. Прохладная влага, стекая по трубе, вытесняет теплую вверх. Скорость перемещения в таких сетях – 0,2 м/сек.

Небольшой поток перемещения при конвекционной циркуляции становится причиной образования пробок воздушных и снижению объема переносимого тепла. Решить проблемы помогут бак расширительный и краны Маевского.

Система с конвекционным движениемИсточник aniko-gas.ru

Диаметр деталей для отопления с конвекционной циркуляцией должен совпадать с выходным патрубком котла. Самое большое стартовое сечение выдерживают до первой развилки. При разводке постепенно уменьшают размеры труб. В последнем узле характеристики элементов варьируются в пределах 16-19 мм.

Принудительный

В контуре циркуляцию осуществляют при помощи насоса и коллектора, которые входят в конструкцию котла (газового, электрического). Пользователь может самостоятельно контролировать скорость теплоносителя. В инженерных сетях поддерживаются параметры в пределах 0,7-1,2 м/сек.

В вариантах с циркуляцией принудительной целесообразно использовать трубы небольшого диаметра. В контуре с малым объемом быстрее и легче греть воду, что увеличивает КПД конструкции. Установка и маскировка тонких деталей намного проще, чем толстых аналогов.

Принудительная циркуляция в системеИсточник eco-kotly.ru

Сечение сетей с циркуляцией принудительной часто зависит от схемы подсоединения обогрева. Размер при лучевой подводке от оборудования к трубам – 19 мм, при однотрубной и двухтрубной – 25 мм. Параметр не является окончательным и рассчитывается по характеристикам котла и коттеджа.

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

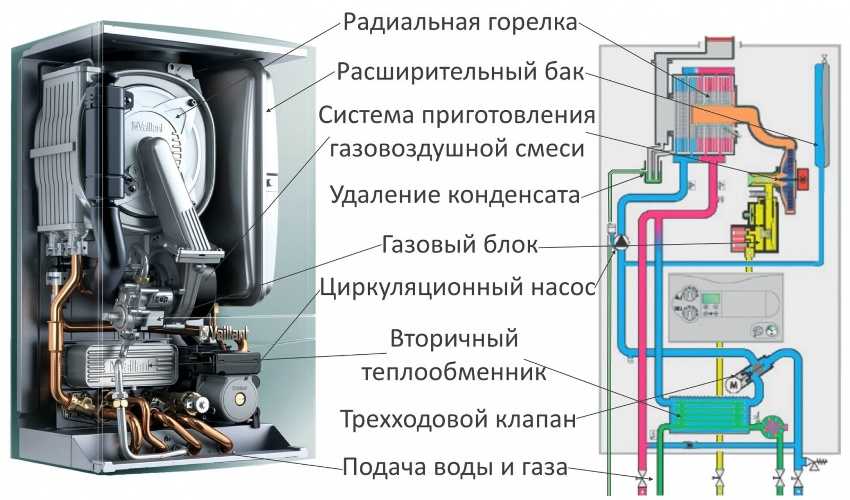

Элементы обвязки газового котла:

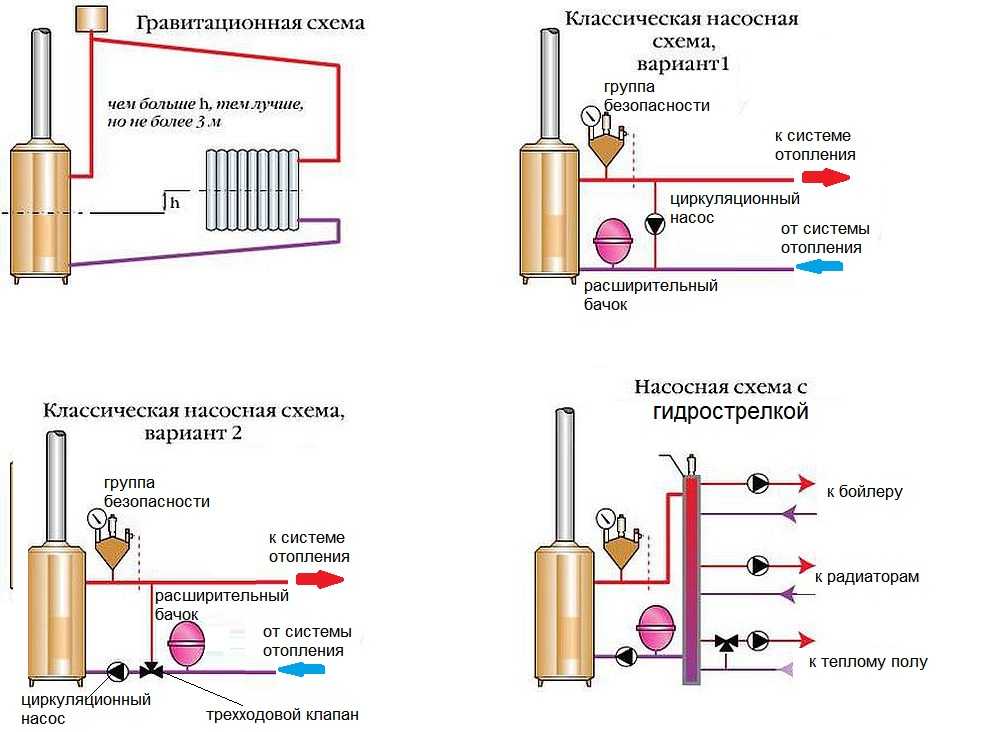

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Схемы обвязки

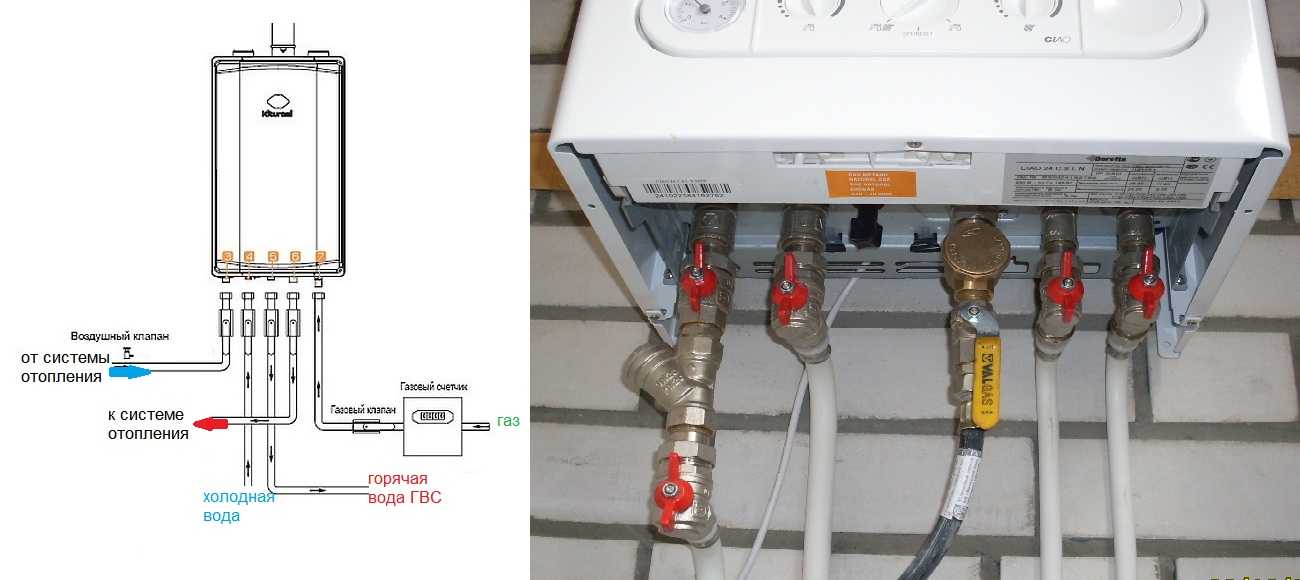

Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.

• одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
• второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
• третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой ;
• и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.

Схемы обвязки различных газовых котлов

Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.

1. Сначала происходит распределение воды из основного теплообменника.
2. Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
3. Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.

Обратите внимание!Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно

Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.

С бойлером

Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.

Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:

• предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
• при использовании горячей воды отопительная система не выключается.

Схема обвязки котла с бойлером

Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.

С электробойлером

Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.

Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.

Какие размеры должен иметь дымоход?

Варианты размещения дымохода.

Тяга в канале дымохода будет происходить из-за отличий в высоте входа и выхода, а также за счет разницы температур. Для обеспечения непрерывной работы любого устройства для отопления понадобится сделать сильную тягу

Перед началом кладки важно определиться с тем, какой тип устройства для отопления будет использован, какие оно имеет габариты и сколько планируется делать каналов

Число каналов можно определить с учетом мощности прибора для отопления, топлива и особых требований производителя устройства.

Если диаметр канала дымохода будет значительно превышать расчетное значение, тяга в подобном канале сильно снизится. В результате будут частые перебои в функционировании газового котла или другого устройства для отопления. Если диаметр канала будет меньше, то это может препятствовать отводу продуктов сгорания. Именно по этой причине в большинстве случаев останавливается работа котлов.

Чтобы изготовить кирпичные каналы, понадобится использовать керамический кирпич марки М50-75. Можно применить и бетонные блоки, которые имеют каналы с квадратным сечением.

Если планируется использовать для изготовления дымохода керамический кирпич, то стоит знать, что его минимальное сечение составляет 14х14 см. Если планируется приобрести материал с круглым сечением, то допустимый диаметр составляет 15 см или более.

В дымоходе из кирпича, высота которого составляет менее 5 м, габариты каналов надо увеличить до 14х20 см или до 18 см в диаметре. Подобные конструкции должны изготавливаться в стенках между помещениями, которые планируется отапливать. Таким способом можно будет создать определенную защиту несущих конструкций от охлаждения, которое в большинстве случаев приводит к ослаблению тяги.

Нужно попытаться сгруппировать каналы дымохода так, чтобы в устройстве, которое будет выводиться над кровлей, их число было максимальным. Таким образом можно будет снизить денежные затраты на работы по изготовлению и значительно улучшить работоспособность дымоходного приспособления.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

• группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
• расширительный бачок;
• циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

• с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
• с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

https://youtube.com/watch?v=yHYOANv89hs
