Как заварить теплообменник газового котла: инструкция по самостоятельному ремонту

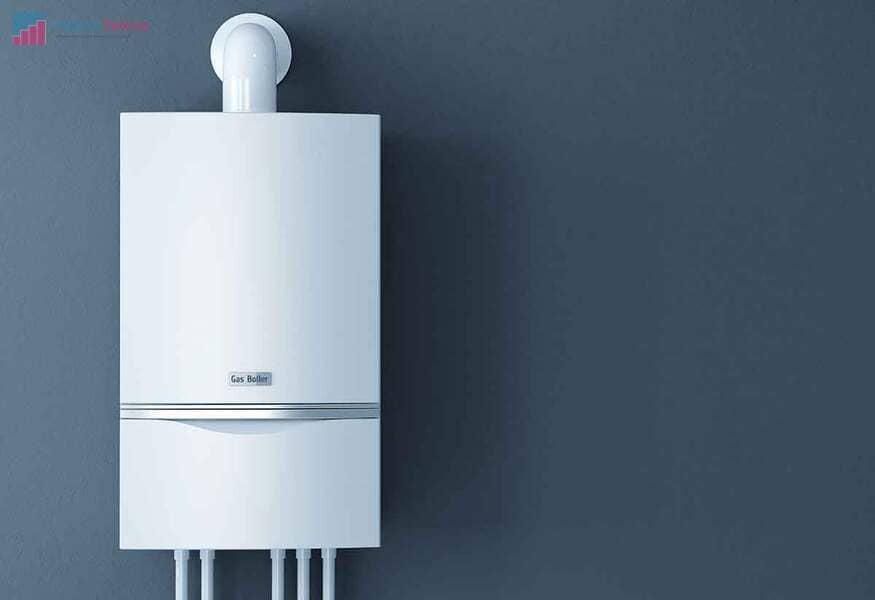

Конструкция и схема работы газовой установки

Сейчас при выборе отопительной установки потребители больше предпочтения отдают тем, что функционируют на газе, поскольку он считается более дешевым и доступным. Двухконтурные котлы выигрывают у одноконтурных тем, что они не только дают тепло, но и обеспечивают горячей водой.

Чтобы правильно выбрать данную установку, следует изучить ее конструкцию, работу и технические свойства. Двухконтурный котел состоит из таких частей:

Газовые двухконтурные изделия являются надежными помощниками в доме, поскольку они отапливают жилище, поддерживают уровень заданной температуры в системе и подогревают воду для домашнего пользования. Их недостатком считаются значительные траты воды при включении. С момента открытия крана до нагрева проходит до 40 секунд. Этот объем воды считается холостым и потерей.

Работает котел газовый автоматически, поэтому не надо воздействовать на его функционирование. Следует только контролировать температуру в доме с помощью регулятора. Схематично режим работы можно разбить на следующие этапы:

• понижение температуры в жилище ведет к запуску термостата, который подает сигнал системе на включение;
• запускается насос подачи воды;
• вода начинает циркулировать в системе, что ведет к росту давления;
• достигнутый заданный уровень давления дает команду микропроцессору на розжиг горелки;
• полученный температурный максимум воздействует с помощью автоматики на отключение горелки;
• снижение уровня нагрева ведет к запуску циркуляционного насоса и включению горелки и т. д.

Высокое давление в системе

Превышение давления в системе также может спровоцировать течь котла. Причинами повышенного давления может быть множество причин. Основной причиной может быть неисправность расширительного бака, воздушные пробки в системе, засоренный сетчатый фильтр, неисправность предохранительного клапана, крана подпитки.

О неисправности предохранительного клапана говорит постоянно подтекающая жидкость из трубки. Высокое давление может не только дать трещину в котле, но и стать причиной взрыва. Следите за исправностью манометра и сбросного клапана, иногда клапан заклинивает по причине образования на нем слоя солей. Промойте его в лимонной кислоте.

Предохранительный клапан котла отопления

Необходимо регулярно проверять соответствие давление на клапане и в расширительном баке. При установке расширительного бака необходимо посчитать объем теплоносителя. Как рассчитать — существует формула расчета, а среднее значение -1,5 Атм или на 0,2 Атм ниже, чем в системе. Для профилактики не забывайте промывать фильтры на входе и выходе из контура отопления, после подпитки системы необходимо развоздушить батареи.

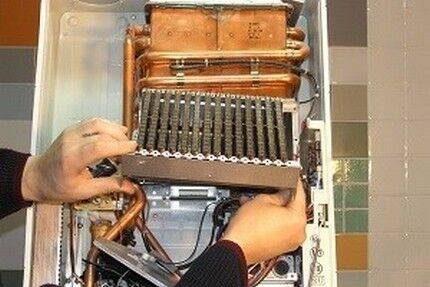

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

1. Отсоединить от газового клапана все провода.
2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
3. Отсоединить патрубок подачи газа.
4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Горелка вынимается вместе с клапаном безопасности и монтажной пластиной

Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

При извлечении турбулизаторов из теплообменника сажа просыпается вниз, поэтому первым делом вынимается горелка

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

Способы пайки труб и виды припоев

Суть процесса пайки заключается в скреплении элементов обустраиваемой конструкции с помощью добавления между ними расплавленного скрепляющего вещества — припоя. После остывания соединение получается неразборным, припой твёрдо фиксирует детали.

Температура, при которой плавится припой, должна быть ниже, чем соответствующий параметр скрепляемых элементов, причём капиллярный эффект позволяет достичь равномерного укладывания припоя по всей площади соприкосновения деталей.

Дополнительно для улучшения адгезии (поверхностного сцепления) элементов можно использовать флюсы и предварительно очищать поверхности.

Пайка медных трубок может осуществляться двумя способами:

1. При низкой температуре. Метод подходит для обустройства бытовых коммуникаций. Используется или твёрдый припой, разогретый свыше температуры 450°С, или мягкий — до 400°С.
2. При высокой температуре. Нужен для обустройства систем, подвергающихся большим нагрузкам. Температура применяемого припоя достигает 600-900°С.

Мягкие припои — это проволоки из легкоплавящихся металлов (олова, свинца, их сплавов; иногда добавляются серебро и другие элементы). Диаметр такой проволоки — 2-3 мм.

Твёрдые припои представляют собой стержни, характеризуются повышенной температурой плавления и способностью выдерживать высокое давление во время работы системы.

Газовые котлы для отопления квартиры — основы выбора

По типу установки газовые котлы могут быть настенные и напольные. И те и другие могут устанавливаться в квартирах. Более приемлемыми с эстетической точки зрения и по удобству размещения являются настенные варианты. Они имеют размеры, сопоставимые с габаритами навесных кухонных шкафчиков и неплохо вписываются в интерьер. С установкой напольных котлов несколько сложнее – не все их можно ставить вплотную к стене, хотя есть и  такие варианты. Все зависит от места расположения патрубка дымохода. Если он выходит вверху, то агрегат можно придвинуть к стене.

Напольный газовый котел смотрится несколько хуже

Есть также одноконтурные и двухконтурные модели. Одноконтурные работают только на отопление. Двухконтурные – и на отопление и на подогрев воды для ГВС. Если вода греется у вас другим устройством, подойдет вам одноконтурный котел. Если же собираетесь греть воду газовым котлом, придется выбирать еще способ нагрева: проточный змеевиком или бойлером косвенного нагрева. Оба варианта имеют недостатки. При использовании змеевика (проточный нагрев воды) не все котлы стабильно «держат» заданную температуру. Для ее поддержания требуется выставлять специальные режимы работы (по-разному называются в разных котлах, например, «приоритет горячей воды» в Navien, Beretta или «комфорт» в Ferrolli). У бойлерного нагрева совой недостаток:  на поддержание постоянной температуры воды в резервуаре тратится какое-то количество газа. Потому расход топлива больше. К тому же резерв горячей воды ограничен. И после того, как он израсходуется, приходится ждать, пока нагреется новая партия. Какой из способов нагрева воды подходит больше вам, тот и выбирайте. При проточном нагреве ориентируйтесь по производительности горячей воды в минуту, а при бойлерном нагреве, на объем бака.

Газовый котел может быть одноконтурным или двухконтурным

Отличаются газовые котлы по типу используемой горелки: они бывают однопозиционные, двухпозиционные и модулируемые. Самые дешевые – однопозиционные, но они же самые неэкономные, так как всегда включены на 100% мощности. Двухпозиционные чуть экономичнее – работать могут на 100% мощности и на 50%. Самые лучшие – модулируемые. Они имеют очень много режимов работы и потому экономят топливо. Их производительностью управляет автоматика, которая подает именно то количество газа, которое требуется на данный момент для поддержания заданного температурного режима.

Так горит модулируемая горелка в газовом котле

Горелка располагается в камере горения. Камера может быть открытого или закрытого типа. Камеры открытого типа кислород для сжигания газа берут из помещения, а продукты горения отводят через атмосферный дымоход. Камеры закрытого типа оснащаются коаксиальным дымоходом (труба в трубе), а кислород для горения берут с улицы: продукты горения отводятся по центральному контуру коаксиального дымохода, а воздух поступает по наружному.

Напольные газовые котлы могут быть с надувной или атмосферной горелкой. В квартирах разрешены к установке модели с атмосферной горелкой (при использовании надувной требуется отдельное помещение). Большинство напольных модификаций используют закрытую камеру горения и соответственно, оснащены турбиной и коаксиальным дымоходом.

Основные виды неисправностей

Устранить неисправность в газовой колонке можно, обратившись за помощью к специалистам или собственными руками. Но всё же при проведении работ с подобным оборудованием необходимо знание мер безопасности, а также их неукоснительное соблюдение.

Перечень поломок, встречающихся в газовых колонках:

• Запальник не зажигается;
• Гаснет запальник;
• В радиаторе течет трубка;
• На соединениях подтекает вода.

Существует две основных причины, почему потекла газовая колонка. Поломка определяется методом исключения. Где конкретно находится неисправность, указывает локализация жидкости. На то что из строя вышел редуктор укажет вода, текущая снизу. В случае если появился конденсат в колонке — неисправен теплообменник (радиатор газовой колонки).

Наиболее распространенные поломки:

1. Редуктор или водяной блок, представляет собой устройство, которое подаёт сигнал открыть газовый клапан, а затем на розжиг. Изнутри редуктор выглядит как полая конструкция, поделённая надвое мембраной. При подаче в редуктор воды возникает давление, от которого мембрана со временем изнашивается, что приводит к неполадкам. Когда жидкость капает из предохранительного клапана колонки, это означает, что мембрана перекрывает воде доступ, но вследствие износа барьер исчезает.
2. Ещё одним признаком неполадок в мембране служит подтекание водяного узла. Подобную поломку может также вызвать выход из строя уплотнительной прокладки штока.

Сначала в процессе эксплуатации происходит выделение всего нескольких капель воды, со временем течь в газовой колонке становится всё более интенсивной. Микротрещины или коррозия в радиаторе появляются по причине постоянного воздействия огня. Медные или стальные трубы змеевика в результате прогорают. При этом в первую очередь скапливается конденсат на внутренних узлах и корпусе. На места протечки указывает изменение цвета меди — она становится зелёной.

В первую очередь, если течет вода из газовой колонки нужно проверить места, к которым подводятся трубы. Это позволит исключить течь по причине выхода из строя прокладок и неплотного резьбового соединения.

Почему не стоит отключать отопление на ночь?

Есть те, кто в стремлении сэкономить ежедневно вечером отключает котел – как одноконтурный, так и двухконтурный. Мотивируют тем, что ночью снижение температуры в доме приемлемо и в целом даже рекомендовано – человек лучше спит при температуре в комнате около 20 градусов. Но на экономии такой режим не сказывается. Или расход становится даже больше – днем котел начинает нагонять потерянную температуру. А для нагрева теплоносителя использует еще больше газа, чем при обычной работе. Итог – вы заплатите за отопление даже больше, чем при постоянно работающем котле.

Нужно знать, что новые модели отопительного оборудования отключаются сами, когда температура теплоносителя или в самом помещении достигает заданного значения. Когда температура падает, оборудование активируется вновь.

Качество изготовления

Прочность котла зависит от качества выполненных сварных соединений. Если на сварном шве есть каверны, неровности, рано или поздно этот шов может дать течь. Особо опасным считается пустота, которая находится внутри шва. В идеале швы должны просвечиваться рентгеновским аппаратом, но не все производители это делают.

Хотя отопительные котлы являются сосудами, работающими под давлением и к ним должны предъявляться повышенные требования при изготовлении, брак иногда случается. И, как правило, капает из котла отопления после окончания гарантии. Заварить котел внутри и остановить течь не всегда удается.

Это зависит от того, как устроен теплообменник. В моделях, где установлен битермальный теплообменник (вторичный и первичный находятся в одном корпусе, теплообмен происходит благодаря конструкции два в одном) сделать это проблематично. Но, даже если вы это сделали, как показывает практика, поможет вам это не надолго.

Задачи сервисного обслуживания

Каждый пользователь газового котлоагрегата рассчитывает на его долгую эксплуатацию. Но долговечность оборудования зависит от многих факторов.

Бесперебойная эксплуатация котла приводит к быстрому износу его рабочих элементов и узлов, а нестабильная подача природного газа – и вовсе к преждевременному выведению из строя дорогостоящего устройства.

Предупредить выведение из строя газового котельного оборудования позволяет только своевременная профилактика, которую реализуют путем гарантийного и постгарантийного обслуживания

Первое техническое обслуживание по правилам необходимо проводить через полгода с момента окончания гарантийного срока службы.

Периодичность проведения технических осмотров и устранения неполадок устанавливается на основании договора, заключаемого между представителем технического хозяйства и владельцем оборудования.

Во время проведения планового осмотра представитель газового хозяйства обращает внимание на следующие моменты:

Неисправности газовых агрегатов, выявленные в период между проведением текущих мероприятий по ТО, устраняются по заявкам владельцев газовых котлов работниками организации, с которой заключался договор.

Сервисное обслуживание котла призвано решить сразу три задачи:

1. Осуществить контроль устройств автоматического регулирования.
2. Проверить правильность функционирования горелок.
3. Определить актуальное состояние внутренних элементов нагрева эксплуатируемого оборудования.

Каждый из перечисленных аспектов имеет преимущественное значение в сохранении КПД на начальном уровне и продлении срока «жизни» котельной системы в целом.

Кроме того работник газового хозяйства, выполняющий ТО газового котла, обязан осмотреть состояние кранов, соединений металлических трубопроводов. Он должен оценить работоспособность вентиляционных и дымовых каналов, герметичность узлов.

В ходе проведения текущего осмотра проводится визуальный контроль сжигания газа, при необходимости выполняется регулировка горелок. Оценка герметичности соединений производится с помощью мыльного раствора или с помощью газоискателей.

Все выявленные нарушения должны устраняться сразу после обнаружения. Проводится восстановление работоспособности деталей и механизмов, в случае невозможности ремонта выполняется замена.

При необходимости детали и узлы газового нагревательного оборудования ремонтируются в мастерской газового хозяйства, с которым заключен договор на обслуживание.

Почему газовый котел засоряется сажей

Причины образования сажи в котлах при сжигании природного газа, могут быть разными, но все они, так или иначе, связаны со свойством сжигаемого топлива, при определенных условиях, разлагающегося на углерод и водород. Современные отопительные агрегаты, требуют точной настройки горелочного устройства с учетом интенсивности подачи воздуха и отводов продуктов сгорания.

Катализаторами образования сажи является:

1. Неправильное соотношение пропорций газа и воздуха во время горения.
2. Некачественное топливо.

Чтобы снизить процент сажи в уходящих газах, потребуется выполнить настройку котла, проверить и в случае необходимости, заменить жиклеры, очистить форсунки от нагара.

Образование сажи при неполном сгорании газа, легко предотвратить, если для установки и регулировки котла, пригласить специалиста. Каждый год, во время сезонного обслуживания, проверяются рабочие параметры горелки и состав выделяемого CO.

Как очистить газовый котел от отложений сажи

Почистить газовый котел от сажи в домашних условиях? намного легче, чем удалить накипь с внутренней полости теплообменника. Нагар удаляется абразивным методом. В качестве химического реагента? используется обычная сода. Чистка выполняется жесткой кухонной губкой.

Растворить сажу можно обычным кипятком. Если толщина нагара более 2 мм, применяются специальные очищающие средства. Предварительно, поверхность обрабатывается металлической щеткой. Через борозды, химический растворитель лучше проникает к поверхности и удаляет сажу.

Как почистить форсунки на газовом котле

Почистить нагар на газовых форсунках, можно несколькими способами:

• Механический метод – так очищают форсунки газовщики, при регулярном сезонном обслуживании. Зола убирается специальным инструментом, напоминающим загнутый крючок.
• Посредством химических веществ – сильные загрязнения убираются реагентами. Для чистки, горелочное устройство потребуется снять.
• Ультразвуковой метод – относительно новый способ чистки, позволяющий избавить от нагара с минимальными последствиями для горелки и самих форсунок. Проводится на специализированном оборудовании.

Какой теплообменник газового котла меньше подвержен накипи

Накипь появляется на теплообменниках любого типа. От материала водяного контура, зависит скорость и интенсивность образования отложений:

• У чугунных теплообменников, наилучшие показатели сопротивляемости к появлению солевых и минеральных отложений. Срок службы котлов, составляет около 35 лет. Контур из чугуна, устойчив к воздействию любых агрессивных веществ.
• Теплообменник из нержавеющей стали, устойчив к коррозии, но, спустя несколько лет эксплуатации, на стенках полости контура, начинают появляться отложения солей металлов.
• Для медных теплообменников, приготовлено первое место по интенсивности появления отложений. Процесс появления накипи ускоряется, если в системе отопления или ГВС, используются алюминиевые фитинги, переходники или радиаторы.

Включение газового котла

Обязательным условием для гарантийного обслуживания газового котла является осуществление первого включения исключительно мастером из газовой службы. Если пользователь следует всем инструкциям и технике безопасности при самостоятельном запуске, то также можно рассчитывать на надежность и долговечность работы отопительной системы.

Первичный запуск настенного котла осуществляется строго после проверки следующих моментов.

Первым делом нужно убедиться в герметичности газовых труб при закрытом и открытом газовом кране. Если в течение 10 минут после подключения всех труб не регистрируется расход газа, то можно утверждать, что система герметична.

Газ, подаваемый из магистрального трубопровода, должен соответствовать требованиям, указанным в инструкции к котлу. При переводе агрегата на переработку сжиженной смеси нужно заранее поменять форсунки.

Также нужно проверить уровень давления в системе. Он должен соответствовать рекомендуемому. Следует проверить трубы забора воздуха и отвода углекислого газа на отсутствие засоров.

Иногда пользователи сталкиваются с проблемой слабой циркуляции насоса. Часто причиной оказывается низкое напряжение сети. Решается эта проблема путем установления стабилизатора

Необходимо убедиться в том, что помещение с котлом имеет работающую систему вентиляции. Дополнительно проверяется предохранительное реле давления дыма.

После проведение предварительных работ следует процедура запуска котла:

• Газовый котел подключают к сети, открывают подачу газа к устройству;
• Проверяют, что открыты все вентили на входе и выходе теплоносителя в агрегат;
• Нажимают кнопку или крутят переключатель на приборной панели котла в зависимости от способа включения, указанного в инструкции.

Регулировать температуру можно с помощью соответствующих кнопок. Работая в автоматическом режиме котел самостоятельно включает горелку если нужно подогреть воду в системе. Если котел двухконтурный, то в случае включения горячей воды горелка автоматически включается для подогрева.

На дисплее котла после первоначального запуска рекомендуется настроить все параметры котла. В инструкции обычно указывается последовательность необходимых действий.

Система блокировки отключает подачу газа, если горелка не зажигается в течение примерно десяти секунд. При первом запуске может потребоваться снятие блокировки розжига из-за наличия воздуха в газовой магистрали. Нужно подождать пока воздух вытесняется газом. Блокировка снимается при перезапуске устройства.

Для запуска напольного газового котла нужно провести те же подготовительные процедуры, что и для настенного. Перед непосредственно запуском нужно проветрить котельное помещение, убедиться в том, что все краны труб отопления открыты и что присутствует тяга в дымоходе. Проверить тягу можно с помощью листка бумаги.

Существует два варианта отключения напольного газового котла. Можно отключить только основную горелку или же основную вместе с запальной

Включение напольного котла:

• Открывается дверца устройства, проверяется положение ручки управления котлом в позиции выкл.
• Открывается кран, подающий газ.
• Ручка управление устанавливается в положение пьезорозжига.
• Далее следует нажать на ручку в течение 5 – 10 секунд для того, чтобы газ прошел по трубам и вытеснил воздух. Нажимается кнопка пьезорозжига.
• Затем проверяется наличие пламени в горелке. Если горелка не зажглась, то процедура повторяется.

После розжига основной горелки с помощью ручки управления можно регулировать температуру нагрева.

Выводы и полезное видео по теме
