Инструмент для ремонта
Требуемый набор инструмента для работ с комодом зависит от характера проблемы, поэтому, сначала внимательно осмотрите изделие и составьте список поломок. Но, не лишним будет держать под рукой следующее:
Показать скрытое содержание
| Инструменты | Расходные материалы |
|
|
Проблемы при установке гарнитура
В зависимости от вида кухонного помещения при установке гарнитура могут возникнуть некоторые нюансы, которые будут мешать проведению работ или нарушать эстетичный вид.
Газовые трубы довольно сложно перенести, поэтому предварительно рассчитайте выход труб для вашей плиты
Газовые трубы и счетчик
При монтаже кухонного гарнитура часто приходится сталкиваться с проблемой газовых труб и счетчика, которые портят внешний вид кухни. В этом случае оптимальным вариантом является их встраивание в кухонный навесной шкафчик. Придется снимать заднюю стенку и полку шкафа и вырезать в них необходимые ниши.
Неровный пол
Нижние кухонные модули гарнитура должны выставляться по уровню, в случае очень неровного пола в кухне может понадобиться подрезка нижнего декоративного плинтуса. Лучше всего это делать электролобзиком, он дает гладкий и ровный срез, обрезанную кромку желательно покрыть водоотталкивающим составом (герметик, краска, гидрофобный состав).
Подоконник
Часть мешающего подоконника можно просто срезать или заменить его более узким. Если подоконник находится на уровне гарнитура, можно наоборот его расширить, заменив и сделав продолжением кухонной столешницы.
Непрочные стены
Тяжелый кухонный шкаф может вырвать гипсокартон, желательно укрепить место для гарнитуры
Иногда при перепланировках может возникнуть ситуация, когда навесные шкафчики в кухне приходится вешать на гипсокартонные или газосиликатные стены. В случае с гипсокартоном придется дополнительно укреплять место подвеса шкафчиков. Это несложно сделать, если демонтировать стену и укрепить ее в нужном месте при помощи деревянного бруса или профиля.
Крепление шкафчиков к слабой стене из гипсокартона или газосиликата оптимально производить на монтажную металлическую шину, которая крепится к поверхности во многих точках с шагом не более 20 см., при этом следует использовать специальные дюбели для гипсокартона — TT22, DRIVA.
Тандемы Blum. Расчет и установка. TANDEM BLUMOTION.
| В этой статье описывается принцип расчета и установки выдвижных ящиков на системе TANDEM BLUMOTION частичного выдвижения фирмы Blum. Т.е. направляющих тандемов со встроенными доводчиками закрывания. Артикул в каталоге Blum: 550Н5000В. |
Размеры крепления направляющих на боковине тумбы будут даны с учетом возможной взаимозаменяемости ящиков. Расчет и пример дан на основе трех ящичной кухонной тумбы-секции (рис 2.). В конце будет дана полностью параметрическая модель такой тумбы со всей фурнитурой, для более детального ознакомления. Модель PRO100 в формате «*.sto».
! Все расчеты производятся на ДСП толщиной 16 мм.
| Рис.2 | Параметры тумбы: Ширина 400 мм.Высота 720 мм. (без ножек),Фасадов — 3 шт.Направляющие — 500 мм. Размеры фасадов: 140х396 мм. — верхний.284х396 мм. — нижние. Сам принцип сборки этой тумбы. Для начала, теория и схемы из официального каталога Blum. |
Длина ящика.
Рис.3
где, NL — номинальная длина направляющей. SKL — длина ящика. SKL = NL — 10 мм.
Ширина ящика.
Рис.4
где, LW — внутренний размер тумбы (между боковинами). SKW — длина передней или задней детали ящика (при условии, что эта деталь размещается между его боковин).
Высота ящика.
Рис.5
Схема для расчета высоты ящика.
Практическая часть. Расчет и установка.
В практическом применении отойдем немного от каталожных схем, а сделаем схему под себя. См. рис.6. Черные цифры — размеры корпуса, боковин ящиков, фасадов и зазоров. Красным — размеры для крепления направляющих. Синим — размер передних и задних панелей ящиков. Зелёным — зазоры корпуса ящика между другими деталями.
Рис.6
При этой схеме, нижние и средние ящики получились взаимозаменяемые.
Схема ящика для тандемов.
Рис.7
Каталог Блюм, предлагает делать ящики с пазом под ДВП во всех четырех деталях, а потом делать вырезы в передних и задних деталях под фиксаторы. Зачем? Вполне достаточно сделать только пазы в боковинах ящика, а передние и задние стенки соответственно уменьшить по высоте.
Рис.8
Длину боковины ящика берем, как по каталогу. Т.е. 500 мм — 10 мм = 490 мм.
Тогда, размеры деталей ящиков:
- Боковины больших ящиков — 490 х 210 мм.
- Передние и задние детали больших ящиков — 326 х 194 мм.
- Боковины верхнего ящика — 490 х 100 мм.
- Передние и задние детали верхнего ящика — 326 х 84 мм.
Глубина тумбы.
При монтаже к боковине тумбы, направляющие крепятся на 4 мм. от лицевого края боковины. Отсюда, минимальный размер глубины (ширина детали бока тумбы) должен быть = Длина направляющей + 4 мм. Для удобства глубину тумбы стоит считать так: Длина направляющей + 10 мм. В нашем варианте, при длине направляющих 500 мм. глубина тумбы составит = 510 мм.
Сборка.
1. Крепление направляющих.
| Направляющие TANDEM BLUMOTION частичного выдвижения от Blum | Разметка. |
Направляющие крепятся с отступом 4 мм. от лицевого торца боковины тумбы. | |
| Каркас тумбы с направляющими. |
2. Сборка ящиков.
Паз под ДВП в боковинах ящиков. Такой паз вполне можно сделать и с помощью ручной погружной пилы. Глубина пропила 9 мм.
| Детали ящика. | Каркая ящика. |
| Установка донышка ящика из ДВП. |
| Передние фиксаторы Тандемов. | Фиксаторы крепятся к передней панели ящика. |
| Крепление фиксатора. | Фиксатор в работе. |
В задней панели ящика, слева и справа, высверливаются несквозные отверстия диаметром 8 мм. на глубину 12-13 мм. Отверстие высверливается на расстоянии 8 мм. снизу и сбоку от угла детали.
Ящик устанавливается на направляющие и задвигается до щелчка фиксатора. Для того, чтобы снять ящик с направляющей, достаточно легко надавить на оранжевый флажок фиксатора.
Тумба с ящиками на Тандемах в сборе.
Итог. Общие формулы.
Для того, чтобы рассчитать деталировку изделия для использования направляющих Тандем приведем общий порядок универсальных расчетов.
- Боковина тумбы = Длина направляющей Тандем +10 мм.
- Боковина ящика = Длина направляющей Тандем — 10 мм.
- Длина передних и задних панелей ящика = ширина тумбы — 32 мм. (толщина боковин тумбы) — 42 мм. (каталожный размер).
- Высота боковины ящика (для фасадов высотой от 200 мм.) = Высота фасада — 40-41 мм. (зазор сверху) — 17 мм. (зазор от нижнего края фасада или от дна, связи).
- Высота передних и задних панелей ящика = высота боковины ящика — 16 мм.
- Высота боковины ящика (для фасадов высотой менее 200 мм.) = Высота фасада — 23 мм.(зазор от верха фасада) — 17 мм. (зазор от низа фасада).
- Дно ящика из ДВП. Ширина = Длина передних и задних панелей ящика + 14 — 16 мм. (для размещения в пазах боковин ящика). Длина = боковине ящика.
- Размер для разметки крепления направляющих к боковине тумбы. 40 мм. от нижнего края фасада или от связи, дна.
Разновидности изделий
Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.
Основные типы
Все телескопические вариант подразделяются по следующим признакам:
Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.
Конструкция состоит из трех основных узлов, показанных на схеме
Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.
Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные
Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.
Доводчик — специальный блок из пластика с наружного края конструкции
Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:
| Иллюстрация | Описание |
| Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог. |
Их использование оправдано, если полный доступ к внутренней полости вам не нужен.
Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки.
Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.
Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.
Размеры направляющих
В продаже можно встретить разные типоразмеры телескопических систем:
Закон электролиза в физике
| Иллюстрация | Описание |
| Высота 17 мм. Самый компактный вариант, имеющий такие характеристики: |
- Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
- Допустимая нагрузка — 8-10 кг.
- Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
- Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
- Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.
Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:
- Бывает как частичного, так и полного выдвижения.
- Длина варьируется в диапазоне от 250 до 500 мм.
- Допустимая нагрузка может составлять до 15 кг.
- В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
- Элементы разборные, при необходимости ящик быстро снимается.
Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла.
Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.
Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:
- Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
- Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
- Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
- Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.
Немного о плюсах конструкций
Несмотря на то, что иногда ящики с такой фурнитурой могут вызывать проблемы, когда их нужно вынуть или разобрать, все они сводятся на нет неоспоримыми преимуществами телескопических направляющих:
- По сравнению с роликовыми механизмами — большая надежность и долговечность.
- Возможность легкого и быстрого полного выдвижения ящика либо только на нужную глубину, что однозначно очень удобно.
- Стоимость такой системы фурнитуры на порядок ниже, чем аналогов тандем-бокса.
Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компанииAQUATON. При проектировании мебели, конструкторы компании используют различные типы направляющих от разных производителей. Какой вид направляющих использовать для ящика в том или ином изделии зависит от множества факторов, главные из которых – внешний вид ящика, его функциональность и вес, который он должен выдерживать. Также необходимо учитывать, что в изделиях с несколькими ящиками, могут использоваться направляющие разного типа и производителя. В данной инструкции будут рассмотрены двустенные ящики от компании FGV, двустенные ящики от компании GRASS, ящики с направляющими скрытого крепления GRASS и HAFELE, а также ящики на шариковых направляющих от компании FGV.
Для того чтобы узнать, как демонтировать ящик в Вашем изделии, в первую очередь необходимо определить, на направляющих какого типа и какого производителя он установлен. Для этого Вам понадобиться выдвинуть ящик и внимательно осмотреть его.
1. Двустенные ящики от компанийFGVиGRASS. Если стенка выполнена из металла серого цвета с большой пластиковой заглушкой в передней части (ближе к фасаду), значит в Вашем изделии установлен двустенный ящик от компании FGV (фото 1).
Если же Вы не обнаружили на боковой стенке никаких заглушек, значит в Вашем изделии установлен двустенный ящик от компании GRASS(фото 2). Для того чтобы демонтировать двустенный ящик FGV, необходимо полностью его открыть, затем одновременно нажать на фиксирующие флажки, которые находятся в нижней части боковых стенок со стороны фасада(фото 3) и потянуть весь ящик на себя. Для того чтобы установить ящик на место, необходимо выдвинуть до конца подвижную часть направляющих, установить на них ящик и закрыть его. При этом, когда ящик будет закрыт, Вы услышите характерный щелчок, сигнализирующий о том, что ящик зафиксирован и находится в рабочем положении.
Для того чтобы демонтировать двустенный ящик GRASS, необходимо полностью открыть его. Затем, взявшись за нижнюю кромку фасада, не сильным, но резким движением поднять ящик вверх. Устанавливается двустенный ящик GRASS на место таким же образом, как и двустенный ящик от компании FGV (информацию об установке данного ящика смотрите выше).
Внимание! При монтаже и демонтаже двустенного ящика будьте осторожны, так как его металлические части могут повредить корпус и внутренние детали изделия. 2

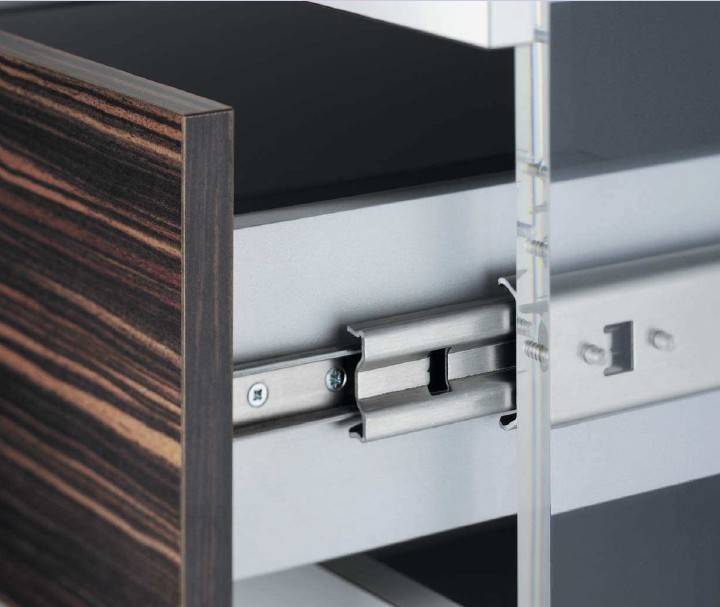

Ящики с направляющими скрытого крепления
2. Ящики с направляющими скрытого крепления.
На выдвижные системы скрытого крепления, как правило, устанавливаются ящики, выполненные из окрашенной фанеры (фото 4)
или влагостойкого ЛДСП с различной структурой ламината(фото 5). Данный вид направляющих можно разделить на два подвида. Первый – крепление ящика к подвижной части направляющих осуществляется при помощи крепёжных элементов, которые закреплены на дне самого ящика (фото 6,7)
Второй – ящик не имеет механического крепления и держится на подвижных частях направляющих за счёт фиксирующих штырьков (фото 8).
Направляющие скрытого крепления компаний GRASS и HAFELE аналогичны друг другу и имеют одинаковую процедуру установки и снятия ящика, описанную ниже. Вам остаётся только определить, к какому подвиду относятся направляющие, установленные в изделии. Для этого необходимо осмотреть ящик со стороны его дна (снизу). Если к дну ящика прикреплены
Как демонтировать со стены на кухне навесной шкафчик?
Справка Начиная демонтаж навесной мебели, прежде всего надо определить конструкцию узла, которым она крепится к стене.
Это могут быть:
Мебельная петля. Самый старый метод – однако, здесь как раз тот случай, когда устаревший – не значит плохой
На них вешают шкафчики там, где стены не выравнивались: для петли это не важно, главное, чтобы вкрученные в стену дюбели были ровными.
Подвесной уголок. Изогнутая металлическая пластина, один конец которой прикручивается к шкафу, второй – дюбелем к стене
Тоже старая конструкция с жёстким надёжным креплением, но без возможности регулирования: как с самого начала установлены уголки, так всё и будет.
Направляющие планки (монтажная рейка). Прикручиваемая к стене металлическая полоса с отогнутыми профилированными краями, на которую на крюки вешается шкаф. Удобна тем, что легко менять положение отдельных модулей мебели без подгонки петель и сверления новых отверстий. Планка крепится к стене не в двух, а во многих точках, нагрузка перераспределяется по большой площади – это удобно для стен из шлакоблоков или гипсокартона.
Навесы ИКЕА. Используются для подвешивания шкафов производства этой компании. Состоят из крепёжного узла, монтируемого на стену саморезами, и навеса с овальным отверстием, который крепится на заднюю стенку шкафа. Обеспечивают жёсткую посадку, однако почти не регулируются.
Есть другие, менее распространённые виды крепежей.
Демонтаж навесных модулей включает такие этапы:
- Вначале нужно опустошить шкафчик, вынув из него содержимое. Демонтировать дверцы, чтобы не повредить их, если что-то пойдёт не так, и шкаф упадёт.
- Затем нужно убрать стяжку с соседней секцией, если она есть. Если для большей жёсткости и прочности конструкции секции навесной мебели стянуты между собой, нужно выкрутить соединительные болты или ослабить натяжение струбцин.
- Аккуратно приподнимают корпус. Мебельная петля или навес ИКЕА сходит с крепёжного элемента.
- Если используется уголок, то вначале надо открутить винт, которым крепится модуль к стене.
С направляющих планок
Если для монтажа использовались направляющие планки, процедура снятия выглядит так:
- Шкаф освобождается от посуды и другого содержимого, из него вынимаются полки, снимаются с креплений дверцы.
- Шкафчик аккуратно приподнимается, чтобы зубцы навеса сошли с верхнего края направляющей планки.
- Снятый модуль аккуратно ставится на пол.
- Отвёрткой или шуруповёртом с реверсным ходом выкручиваются винты, которыми планка крепится к стене.
- Когда винты выкручены, снимается сама полоса.
Внимание
Если шкафчики снимаются на время ремонта, снимать направляющую планку необязательно. Её демонтаж нужен, если планируются работы по той стене, где она находится (отделка плиткой, оштукатуривание), либо при переезде. В последнем случае снимать обязательно: без неё на новой квартире шкафы повесить не удастся.
Высота ящика.
Теперь нужно правильно рассчитать высоту ящика. Разберем на примере для Tandem: Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм. Тогда внутренняя высота корпуса будет = 720 — 36 = 684 мм. Мы хотим сделать 4 — е ящика в этот корпус. Тогда высота ящика = (684 — 32,5*4)/4 = 138,5 мм, округлим до 138 мм. Можно усложнить задачу. Мы хотим чтобы ящики были разной высоты. Например, чтобы все, кроме нижнего, были 100 мм высотой. Общая высота стенок ящиков = 138*4 = 552 мм. Три ящика высотой 100 мм — это 300 мм. Тогда нижний будет высотой 552 — 300 = 252 мм. Надеюсь, идея понятна!
Как вытащить ящик с доводчиком из тумбы
Конструкции с телескопическими направляющими стали самым распространенным решением для мебели, особенно кухонной. В процессе эксплуатации иногда возникает необходимость полностью вытащить мебельный ящик из тумбы. А просто так это сделать не получится
Телескопические направляющие являются тем элементом, который не дает вывалиться устройству при неосторожном движении. Это можно сделать, не повредив конструкции, имея минимум знаний и инструмента
Особенности конструкции
Несмотря на разнообразие фурнитуры, все направляющие схожи по своему главному принципу – наличию двух планок, одна из которых крепится к плоскости тумбы, а другая к выдвижному элементу. Внутри системы, между планками, находятся небольшие шарики, за счет которых обеспечивается плавность хода и долговечность конструкции. Основные различия могут быть в глубине выдвижения:
- Системы, где фурнитура не позволяет выдвигаться полностью.
- Механизм может выдвигаться полностью.
- Сверхполное выдвижения. Систему хранения можно вытащить за пределы фасада. Часто применяются в архивных стеллажах.
Направляющие также существуют четырех типоразмеров (самый распространенный – 45 мм. высотой). Наличие доводчика, то есть специального блока, который сам дожимает ящик до полного закрытия, делает фурнитуру более комфортной, но революционных изменений в конструкцию не вносит.
Как извлечь ящик полностью
Эта операция может понадобиться для обслуживания фурнитуры, но чаще всего из-за того, что какой-то предмет или тряпка завалились внутрь и мешают полному закрытию или выдвижению.
Благодаря тому, что все телескопические направляющие принципиально похожи по своему устройству, особенных различий в их снятии нет, независимо от типоразмеров, системы выдвижения, или наличия доводчика:
- Нужно вытащить ящик полностью, насколько позволят направляющие.
- В том месте где одна из планок фурнитуры входит в другую будет находиться пластиковый фиксатор, на него нужно надавить, или повернуть. Здесь конструкции замка могут различаться, поэтому способ: надавить или повернуть, причем в одну или разные стороны, нужно будет найти опытным путем.
- Проделав такую операцию с двух сторон, потянуть механизм, и он легко выдвинется полностью.
Какими бывают доводчики?
Традиционно такими механизмами оборудуют шкафы, тумбочки и выдвижные ящики в системах хранения. Из-за разнообразия моделей мебели и внедрения новых технологий производители изготавливают доводчики различных видов и модификаций. Некоторые из них работают на пружинной основе, а другие капсулах с маслом или газом, а также могут двигаться по направляющим.
Доводчики устанавливаются на дверь или стенку конструкции на петли либо между их частями. Модели данных устройств различаются не только по принципу действия, но также по методике монтажа. Их можно монтировать при помощи посадочных гнезд, евровинтов или устанавливать на направляющие.
Почему системой удобно пользоваться
За счёт своего списка преимуществ данные модели пользуются наибольшим спросом среди потенциальных пользователей.
- При сравнении, например, с роликовыми механизмами, телескопическая фурнитура обладает большим сроком эксплуатации.
- Это объясняется тем, что конструкция обладает устойчивостью к стрессовым ситуациям и высоким качеством производства.
- А также она способна выдерживать самые серьёзные нагрузки.
- Как уже можно было понять на основе инструкции, сооружение обладает простотой в использовании.
- Кроме этого, такие направляющие невозможно установить неправильно.
- Поставить их можно на самых различных высотах.
О кухонных гарнитурах с выдвижными ящиками: какие шкафчики должны быть в кухонном гарнитуре
Комплект кухонной мебели состоит из нескольких предметов, каждый из которых содержит выдвижные ящики, корзины, разделочные доски и т. д.
Некоторые из таких элементов строго ориентированы функционально. Например, выдвижной ящик разделочного стола уже содержит ячейки для хранения ножей, вилок, ложек и других столовых предметов. В другом выдвижном модуле имеются пазы для установки рулона бумажных полотенец.
Главный принцип применения подобных аксессуаров — удобство и комфорт. Поэтому рядом со встроенной посудомоечной машиной обязательно будет выдвижной модуль для различных тарелок. У кухонной плиты размещают шкаф для хранения сковородок и кастрюль.
Кроме кухонной утвари, на кухне хранится большое количество продуктовых запасов, специй, моющих средств и прочих принадлежностей. Для всего этого гарнитур комплектуется навесными, напольными шкафами и пеналами. В каждом из них предусмотрены ниши для выдвижных ящиков.
Как снимать ящики с доводчиками
Сейчас часто на мебель, даже которую вы купили в «ИКЕА», устанавливаются так называемые телескопические направляющие. Вроде бы ничего, конструкция действительно неплохая, но бывает она выходит из строя. Или же на кухне за ящики могут закатиться мелкие предметы, и они просто не будут нормально закрываться. В общем, и в первом и во втором случае желательно их снять, а вот как это сделать не совсем понятно! Сегодня я постараюсь по максимум просто описать этот процесс …
ОГЛАВЛЕНИЕ СТАТЬИ
Лично я вытаскивал для того чтобы убрать пакеты которые завалились сзади и не дают нормально закрываться ячейкам. А так как руку просунуть нереально (узкие проемы), то пришлось их вытаскивать.
Процесс «вытаскивания» ящика на самом деле простой. Установщики ставят эти ящики за считанные секунды. Итак:
1) У каждого ящики по две направляющих. Нам надо — выдвинуть его на максимум для того чтобы в специальном окошке увидеть пластиковые крепления. Вот они смотрим фото.
2) Теперь опускаем пластиковый «усик» вниз, и потянуть на себя, для того чтобы он вышел наружу. Хочется отметить, что если конструкции в которых оба усика нужно тянуть вниз, однако есть и зеркальные варианты, в них один тянем вниз, другой наверх, только тогда все получится. Проверить просто, если с одной стороны усик не каким образом не хочет опускаться, значит — тянем просто наверх!
3) Теперь нам нужно этот наружный «кусочек» опустить вниз, как справа, так и слева. И вытаскивать ящик. Он плавно должен выйти из своих направляющих.
4) Далее просто снимаем его и делаем все что нужно (лично я вытащил пакеты и губки которые закатились).
5) После этого повторяем все в обратном порядке, просто вставляем в полозья и проталкиваем до щелчка. Это говорит нам о том, что крепления защелкнулись. Теперь можно пользоваться.
Как видите ничего сложного, достаточно легкий и простой процесс. Больше писать особо нечего, я думаю, вы поняли саму идею.
Для тех, кто не любит читать видео версия, смотрим.
НА этом буду заканчивать, смотрите и читаете наш строительный сайт.
Поделиться в соц. сетях:
На мебели современного дизайна нередко устанавливают полозья телескопического типа. Конструкция, несомненно, удобная, но она, как и всякий механизм, может сломаться. Бывает и так, что за ящичек закатились какие-то предметы, и он просто перестает нормально закрываться. Сразу возникает вопрос: как снять выдвижной ящик с направляющих, поскольку это не очень понятно. На самом деле, это совсем несложно. У специалистов-мебельщиков на это уходят считанные секунды.

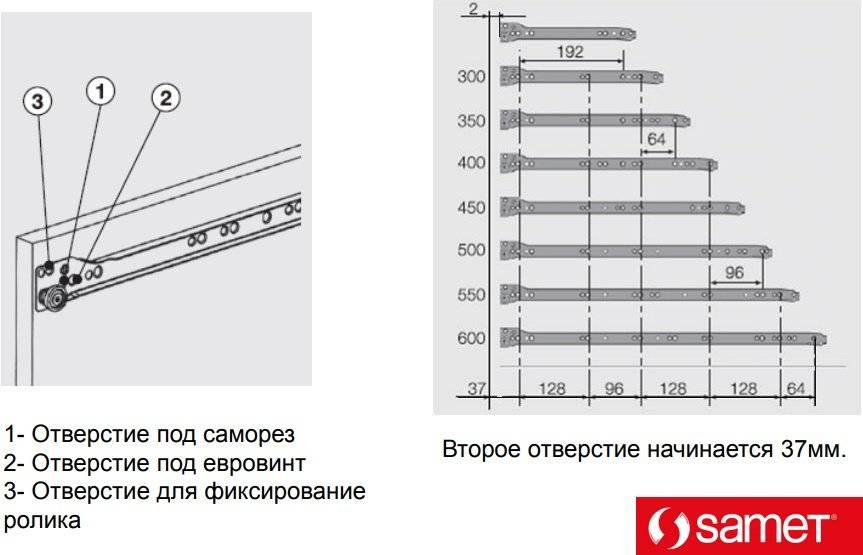

Установка механизмов
В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.
Для установки понадобятся следующие инструменты:
- дрель;
- линейка;
- карандаш;
- саморезы.
Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.
Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм — это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).
Для выдвижения ящиков в шкафу купе, кухонных тумбах, комодах и других видах мебели применяются различные по стоимости и сложности так называемые направляющие для ящиков
Как отрегулировать доводчик
Простые модели есть регулируемые и не регулируемые. В зависимости от типа устройства, настройка производится разными методами. Модели для ящиков и газлифты можно отрегулировать только изменением места установки – сами по себе они не настраиваются.
В тех механизмах, где настройка возможна, вы найдете на корпусе барашек или регулировочный винт.
Проверьте плотность закрывания дверей. Регулирующие винты нельзя откручивать до конца, чтобы не протекло масло. Если в капсуле его не будет, механизм перестанет работать. Крутить винт нужно не спеша, по одному обороту за раз, чтобы доводчик не получил повреждение.
Регулировка петель на дверцах шкафа производится всегда одинаково независимо от наличия доводчика.
Расчет выдвижных ящиков
Чтобы не было путаницы и недопонимания, определим исходные данные:
Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.
- Ширина шкафа/тумбы (внешнего габарита) = Х.
- Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
- Глубина стоевой (боковины) шкафа/тумбы = Z.
Расчет фасада ящика
Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.
Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.
Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).
Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.
Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.
Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.
- Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
- Накладной фасад: (X-3)x(Y/2-3)
Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!
Как рассчитать боковину ящика
Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.
размеры роликовых направляющих
размеры шариковых направляющих
Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.
Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:
(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.
Как рассчитать лоб (переднюю и заднюю часть) ящика
Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.
На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.
На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:
(длина лба)=Х-90мм.
Как рассчитать глубину ящика
Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.
Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!
Расчет дна из ДВП
Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.
- При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
- При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).
Как извлечь ящик полностью
Эта операция может понадобиться для обслуживания фурнитуры, но чаще всего из-за того, что какой-то предмет или тряпка завалились внутрь и мешают полному закрытию или выдвижению.
Благодаря тому, что все телескопические направляющие принципиально похожи по своему устройству, особенных различий в их снятии нет, независимо от типоразмеров, системы выдвижения, или наличия доводчика:
- Нужно вытащить ящик полностью, насколько позволят направляющие.
- В том месте где одна из планок фурнитуры входит в другую будет находиться пластиковый фиксатор, на него нужно надавить, или повернуть. Здесь конструкции замка могут различаться, поэтому способ: надавить или повернуть, причем в одну или разные стороны, нужно будет найти опытным путем.
- Проделав такую операцию с двух сторон, потянуть механизм, и он легко выдвинется полностью.
Важно! При операциях с пластиковой защелкой не прилагать чрезмерных усилий, можно сломать фиксатор. Можно помогать тонкой отверткой, но лучше все делать пальцами
Фиксатор полностью из направляющих не вытаскивать!
