Балласт для люминесцентных ламп: зачем нужен, как работает, виды + как подобрать

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

• выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
• изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
• подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
• патроны необходимо закрепить на корпусе;
• место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
• патроны подключаются к цоколям ЛДС;
• для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
• светильник закрепляется на потолке и подключается к сети питания 220 В.

Как подключить люминесцентную лампу к сети — варианты и схемы

Популярность применения люминесцентных ламп обусловлена несколькими факторами. Важнейшими из них являются их экономичность, эффективность работы, а также равномерный свет, испускаемый с достаточно большой площади поверхности. Но помимо этих качеств необходимо знать правила подключения люминесцентных ламп. Для этого применяется несколько типов схем и дополнительных устройств.

Особенности функционирования люминесцентных приборов

В основу работы этих источников света заложен эффект формирования ИК излучения парами ртути под воздействием электрического разряда. На практике для этого в стеклянную колбу помещают спиральную пару катод-анод, внутреннюю поверхность лампы обрабатывают люминофорным раствором. Затем происходит наполнение конструкции сложной смесью, основным компонентом которой являются пары ртути.

При подаче электротока возникает разряд, который и приводит к свечению лампы. Но в отличие от аналогичных моделей накаливания величина разряда должна быть четко нормированной. Только при соблюдении этого условия возможен равномерный процесс формирования света.

Для осуществления этого применяют два типа приборов:

1. ЭмПРА – пускорегулирующий аппарат. Он более известен как дроссель. Может использоваться в паре со стартером.
2. ЭПРА. Более надежный и технологичный способ контроля работы люминесцентной лампы. Его применение практически полностью исключает характерное мигание лампы.

В настоящее время большее распространение получили схемы с установкой ЭмПРА. Это связано с их дешевизной и возможность реализации подключения нескольких ламп.

Специфика применения ЭмПРА

Для применения электромагнитного запуска понадобятся компенсационный конденсатор, дроссель и стартер. В целях обеспечения надежности функционирования схемы вся внутренняя проводка должна быть выполнена проводами ПУГВ.

Схема для одной лампы

Для лучшего понимания необходимо рассмотреть все этапы включения:

• После замыкания контакта К происходит подача электрического тока на стартер. Он представляет собой небольшую газоразрядную лампу. При этом в ней начинает формироваться тлеющий разряд, значение напряжения которого меньше чем в сети, но больше нормированного для основного прибора освещения.
• Затем происходит тепловое расширение электродов, в результате которого они соединяются, образуя электрическую цепь. Величина тока, протекающего по ней, напрямую зависит от параметров дросселя. Он должен превышать номерованный для лампы в 1,5-2 раза.
• В это время происходит предварительный разогрев пары катод-анод в лампе для формирования разряда в газовой среде. После размыкания электродов дросселя появляется высокий ток самоиндукции. Конденсатор снижает эту величину до нужного уровня.
• Резкий рост напряжения провоцирует появление в колбе большого количества заряженных частиц, которые и приводят к формированию плазмы и как следствие – газового разряда.

По такому же принципу можно сделать соединение двух люминесцентных ламп. Процессы, протекающие в этой цепи, практически полностью аналогичны вышеописанным.

Подключение двух световых приборов

К недостаткам такого способа подключения относят небольшой срок службы дросселей и стартеров. Это связано со спецификой процессов, которые происходят в них.

Подключение с помощью ЭПРА

Намного эффективнее использовать ЭПРА – электронный пускорегулирующий аппарат. Его принцип работы отличается от ЭмПРА. Это устройство подает на контакты лампы высокочастотное напряжение, величина которого может варьироваться от 25 до 130 Гц.

Для правильного подключения прибора достаточно предварительно ознакомиться с инструкцией. В большинстве случаев схема подсоединения состоит из следующих этапов.

1. Подключение контактов к электросети.
2. Соединение проводов с клеммами нитей накалов. Для каждой из них потребуется два контакта.

Преимущества применения этого пускового устройства заключаются в существенной экономии электроэнергии, увеличении срока службы, а также полного отсутствия мерцания и характерного для люминесцентных осветительных приборов шума.

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

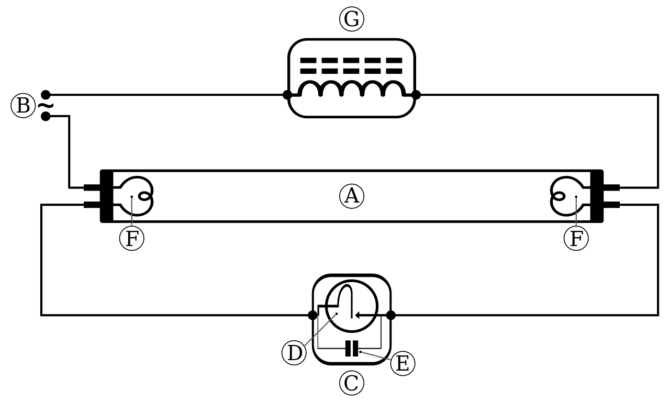

На схеме буквами обозначены:

• А – люминесцентная лампа.
• В – сеть переменного тока.
• С – стартер.
• D – биметаллические электроды.
• Е – искрогасящий конденсатор.
• F – нити накала катодов.
• G – электромагнитный дроссель (балласт).

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

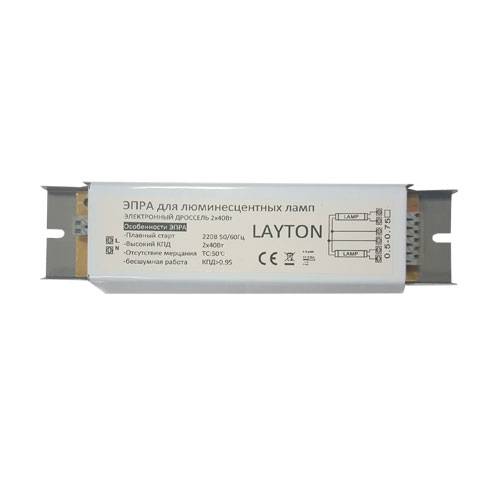

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

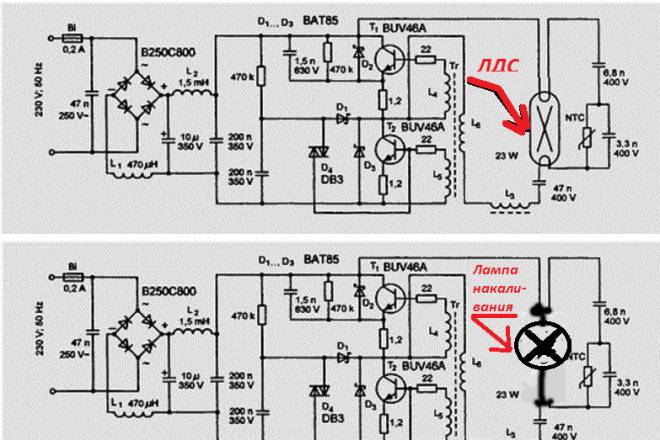

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Конструкции пускорегулирующих модулей

Конструкции промышленных и бытовых люминесцентных осветительных приборов, как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.

Электромагнитное устройство старого образца

Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.

Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.

Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)

Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.

Помимо дросселя, в состав схемы ЭМПРА входят стартеры (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.

Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса

Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.

Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.

Усовершенствование конструкции до ЭПРА

Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.

Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.

Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями

Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.

Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.

Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.

Электронный балласт

Электронный запуск и поддержание горения люминесцентных ламп разработали еще в восьмидесятые и начали применять в начале девяностых годов ХХ века. Использование электронного балласта позволило сделать люминесцентное освещение на 20% экономичнее.

При этом сохранились и улучшились все характеристики светового потока. Равномерное, без характерного мерцания освещение стабильно даже при колебаниях напряжения в сети.

Этого удалось достичь благодаря повышенной частоте тока, подаваемого на лампы и большим коэффициентом полезного действия электронных устройств.

Плавный запуск и мягкий рабочий режим позволили почти вдвое увеличить срок эксплуатации ламп. Дополнительно появилась возможность плавного управления яркостью светильника. Необходимость использования стартеров исчезла. С ними пропали и радиопомехи.

Принцип работы электронного балласта отличается от электромагнитного. При этом, выполняет те же функции: разогрев газа, розжиг и поддержание горения. Но, делает это точнее и мягче. В различных схемах используются полупроводники, конденсаторы, сопротивления и трансформатор.

Электронные балласты могут иметь разные схематические исполнения в зависимости от применяемых компонентов. Упрощенно, прохождение тока по схеме можно описать следующим алгоритмом:

1. Напряжение поступает на выпрямитель.
2. Выпрямленный ток обрабатывается электронным преобразователем, посредством микросхемы или автогенератора.
3. Далее напряжение регулируется тиристорными ключами.
4. Впоследствии один канал фильтруется дросселем, другой конденсатором.
5. И по двум проводам напряжение поступает на пару контактов лампы.
6. Другая пара контактов лампы замкнута через конденсатор.

Выгодным отличием электронных систем является то, что напряжение, поступающее на контакты ламп имеет большую, чем у электромагнитных, частоту. Она варьируется от 25 до 140 кГц. Именно поэтому в системах ЭПРА мерцание светильников сведено к минимуму и их свет менее утомителен для человеческих глаз.

Схемы подключения ламп к ЭПРА и их мощность, большинство производителей указывают на верхней стороне устройства. Поэтому потребители имеют наглядный пример, как правильно собрать и подключить прибор в сеть.

В электронных балластах предусмотрено различное количество подключаемых ламп разной мощности, например:

• К дросселям Philips серии HF-P можно подключить от 1 до 4 трубок, мощностью от 14 до 40 Вт.
• Дроссели Helvar серии EL предусмотрены для одной – четырех ламп, мощностью от 14 до 58 Вт.
• QUICKTRONIC торговой марки Osram типа QTР5 также имеют возможность управлять одной – четырьмя лампами, мощностью 14 – 58 Вт.

Электронные приборы имеют массу достоинств, из которых можно выделить следующие:

• небольшой вес и малую величину устройства;
• быстрое и сберегающее люминесцентную лампу, плавное включение;
• отсутствует видимое глазу мерцание света;
• большой коэффициент мощности, примерно 0,95;
• прибор не греется;
• экономия электроэнергии в размере 20%;
• высокий уровень пожарной безопасности и отсутствие рисков в процессе работы;
• большой срок службы люминесцентов;
• отсутствие высоких требований к температуре окружающей среды;
• способность автоматической подстройки к параметрам колбы;
• отсутствие шумов во время работы;
• возможность плавной регулировки светового потока.

Отмечаемый многими, единственный минус электронных систем это их цена. Но она оправдывается достоинствами.

Варианты исполнения

Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:

• форме исполнения;
• виду балласта;
• внутреннему давлению.

Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.

Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.

Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.

Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.

Особенности компактных ЛЛ

ЛЛ компактного типа – это изделия-гибриды, соединяющие в себе некоторые специфические отличительные черты ламп накаливания и характеристики люминесцентов.

Благодаря прогрессивным технологиям и расширившимся инновационным возможностям, имеют небольшой диаметр и некрупные габариты, свойственные лампочкам «Ильича», а также высокий уровень энергоэффективности, характерный для линейки приборов ЛЛ.

ЛЛ компактного типа выпускаются под традиционные цоколи E27, E14, E40 и очень активно вытесняют с рынка классические лампы накаливания за счет обеспечения качественного света при существенно меньшем потреблении электроэнергии

КЛЛ в большинстве случаев оснащаются электронным дросселем и могут использоваться в осветительных приборах специфического типа. Также применяются для замены в новых и раритетных светильниках простых и привычных ламп накаливания.

При всех достоинствах у компактных модулей есть такие специфические недостатки, как:

• стробоскопический эффект или мерцание – основные противопоказания здесь касаются эпилептиков и людей с различными заболеваниями глаз;
• выраженный шумовой эффект – в процессе пролонгированного применения появляется акустический фон, способный вызвать определенный дискомфорт у человека, находящегося в помещении;
• запах – в некоторых случаях изделия издают едкие, неприятные ароматы, раздражающие обоняние.

Изготовить своими руками

Трубчатые ЛЛ длиной 1200 мм недорого стоят и могут освещать большие площади. Светильник можно изготовить своими руками, например, из 2 ламп по 36 Вт.

1. Корпус – основание прямоугольной формы из негорючего материала. Можно использовать бывший в употреблении светильник, для которого ремонт уже не требуется.
2. ЭПРА подбирается под мощность светильников.
3. На каждую из ламп понадобится по 2 патрона G13, многожильный провод и крепеж.
4. Патроны для ламп крепятся на корпусе после выбора расстояния между ними.
5. ЭПРА устанавливается в зоне минимального нагрева от ламп (обычно ближе к центру) и подключается к патронам. Каждый блок выпускается со схемой подключений на корпусе.
6. Светильник крепится на стене или потолке с подключением к сети питания на 220 В через выключатель.
7. Для защиты ламп желательно применять прозрачный колпак.

Причины перегорания люминесцентных ламп

Нередко ЛДС перегорает, что придаёт ей схожести с традиционной лампой накаливания. При включении в колбе формируется дуга из электричества, вследствие чего спиралевидные электроды из вольфрама сильно нагреваются. Скачки высокой температуры влекут за собой разрушение и перегорание нитей.

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

Принцип работы дросселя.

Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.

Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.

При подаче питания на схему происходит следующее:

1. Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
2. В колбе стартера происходит ионизация газа, температура растет.
3. Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
4. Этого тока вполне достаточно для разогрева электродов лампы EL
5. В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
6. Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.

Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла

Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.

Распространенные виды таких лампочек

Первичная классификация изделий на люминесцентной основе производится по уровню базового давления. Приборы высокого давления используются для осветительных установок большой мощности и наружного уличного освещения.

Лампы низкого давления применяются в быту для подачи света в производственные, технические и жилые помещения различного назначения.

Вид #1 — модули высокого давления

Устройства высокого давления вырабатывают насыщенный светопоток хорошей плотности. Внутренняя поверхность колбового элемента имеет специальное люминофорное покрытие из фторогерманата или арсената магния.

Рабочая мощность таких люминесцентных ламп колеблется в диапазоне 50-2000 Вт.

Ртутные модули высокого давления для корректной работы нуждаются в 220 ваттном номинальном сетевом напряжении. Коэффициент их пульсации обычно составляет от 61 до 74%

Полный розжиг осветительного модуля происходит в течение 3 секунд. Срок службы 80-125-ваттных изделий составляет около 6 000 ч, а лампы от 400 Вт и более могут проработать до 15 000 ч при беспрекословном соблюдении правил эксплуатации, установленных изготовителем.

Вид #2 — изделия низкого давления

ЛЛ низкого давления применяется для обеспечения светопотоком жилых, технических и производственных помещений.

Конструкционно прибор является трубкой из прочного стекла, содержащей внутри аргон под давлением 400 Па и в небольшом количестве ртуть либо амальгаму. На рынке предлагается в самых разнообразных модификациях и оснащается двумя электродными элементами.

Самая низкая температура, которую могут переносить ЛЛ низкого давления, составляет -15 °C. Поэтому для использования на открытых площадках эти источники света считаются неактуальными

Стеклянная колба может иметь самый разный диаметр. Уровень светоотдачи варьируется в зависимости от мощности самого устройства. Для его корректной работы требуется стартер дроссельного типа. Средний срок службы составляет 10 000 часов.

Схема включения люминисцентной лампы без подогрева электродов (instant start)

Эта схема стала использоваться в последнее время. В ней зажигаение лампы производится подачей высоковольтного импульса на электроды лампы. В этой схеме используется специальный балласт. который может быть рассчитан на несколько ламп.

Отличительной внешней особенностью подобных ламп и балласта является наличие только одного электрода с каждой стороны лампы, вместо двух.

Достоинством такой схемы включения является меньшее потребление мощности балластом (1-2 на лампу) по сравнению с другими магнитными балластами, возможность независимого параллельного включения ламп (обычно в схеме с preheat, rapid start балластами выход одной лампы из строя приводит к тому, что остальные перестают гореть), возможностью более удаленной установки балласта от лампы (для preheat, rapid start обычно длина провода от балласта до лампы не должна превышать метр, хотя есть и специальные балласты)
