Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа

Основные этапы монтажа системы

В первую очередь необходимо определиться с территорией, которая требует наблюдения. Исходя из этого факта подбирается необходимое количество камер и дополнительное оборудование. Ниже будет представлена информация о проведении поэтапной установки системы со всем необходимым оборудованием.

Этап 1. Прокладываем кабельные трассы

Для обеспечения объединения кабельных трасс в единую систему нужно расположить кабель интернета правильным образом. Чтобы проложить трассу под аналоговую систему, нужно воспользоваться кабелем коаксиального вида. Он не предполагает использования какого-либо дополнительного видеоадаптера. Покрытие, которое является экранированным, обычно исключает появление каких-либо помех. Если рассматривать вариант системы АйПи, стоит применить «витую пару», которая является кабелем с несколькими переплетенным проводами. Благодаря этому электромагнитные помехи снижаются. Вначале прокладывают дальние линии и затем переходят к подключению ближних. Независимо от того, где будет размещен кабель, нужно брать длину с запасом. Для того чтобы установить систему видеонаблюдения в частном доме, специалисты рекомендуют прокладывать систему кабелей на улице. Можно использовать несколько способов.

Первый представляет собой открытый и предполагает прокладывание кабеля вдоль ограждения территории. Линии необходимо защитить от каких-либо неблагоприятных условий. Кроме того, следует провести изоляцию. Вторым способом является скрытый вариант. Кабель должен быть установлен в стене или под землей. Можно воспользоваться для этого гофротрубами. Для экономии можно использовать водопроводные металлопластиковые трубы. Все линии системы видеонаблюдения должны быть расположены не ближе 40 см относительно силового кабеля. Нужно это, чтобы избежать помех при трансляции изображения.

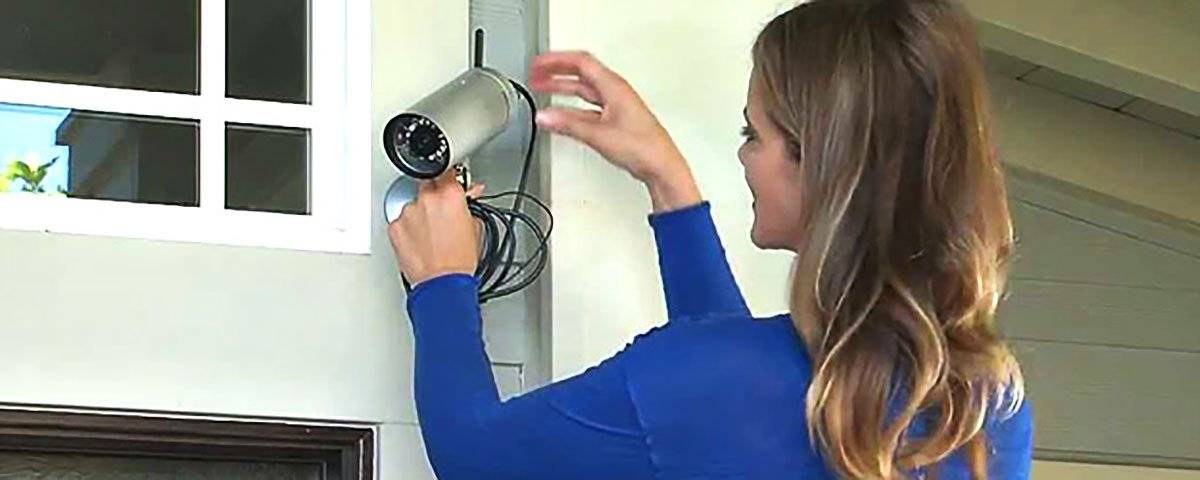

Этап 2. Монтируем камеры

Установка камер требует использования крепежей, которые покупаются отдельно. Очень часто случается ситуация, когда крепежи, которые находятся в наборе с камерой, являются абсолютно непригодными к использованию с данной моделью. Лучшим способом будет выбор надежных креплений, который исключит любую возможность повреждения во время эксплуатации.

Монтаж камер проводится с учетом того, что камеры обеспечивают изображение охраняемой территории и являются при этом абсолютно незаметными. Во время монтажа нужно думать о том, что есть вероятность поломки, и при этом устанавливать оборудование таким образом, чтобы можно было беспрепятственно осуществить замену. Аналоговые модели требуют коаксиальный кабель. Цифровые камеры подключаются благодаря витой паре кабеля питания и двух соединителей.

Этап 3. Ставим видеорегистратор и подключаем систему

Видеорегистраторы являются основными составляющими системы видеонаблюдения. Подключение, как правило, является простым и не составляет сложностей. Нужно просто подсоединить устройства корректно. Лучшим вариантом будет приобретение регистратора с обеспечением питания камерам системы. Если данной функции не будет, нужно проложить дополнительный кабель питания. Чтобы регистратор работал без каких-либо перебоев, необходимо расположить его в том месте, где циркуляция воздуха хорошая. Нужно также избегать перегрева. В первую очередь подключается регистратор и уже потом камеры видеонаблюдения.

Этап 4. Выполняем настройку оборудования

Заключительным этапом самостоятельной установки системы видеонаблюдения является полная настройка оборудования. Основные этапы заключаются в следующих факторах:

  1. Установка корректной даты и времени устройства.
  2. Формирование ресурсов для дальнейшего хранения видеозаписей.
  3. Настройка изображения камер.
  4. Трансляция видеозаписи.
  5. Подключение возможности удаленного доступа.

Подбор камеры по необходимым параметрам

Угол обзора камеры

Далее нужно определиться с углом обзора каждой видеокамеры. Если угол будет большим, то и количество объектов, которые попадут в поле видимости, также будет немалым. С единственной оговоркой: мелкие детали будут или плохо просматриваться, или не просматриваться вовсе. Соответственно, если угол обзора небольшой, то мелкие детали будет видно отчетливо, зато наблюдаемая территория в целом будет не так хорошо просматриваться. Все, конечно, зависит от целей, которые вы преследуете, устанавливая подобное оборудование.

Теперь немного поговорим о кабелях, которые нам понадобятся при установке системы видеонаблюдения.

Оптимальный выбор для частного дома

Для передачи стабильного сигнала в частном доме можно воспользоваться одним из следующих вариантов:

  • приобрести устройство среднего ценового сегмента и применить к нему репитер;
  • купить дорогостоящее оборудование.

Модем роутер для частного дома имеет множество антенн, которые выступают в роли усилителей. Благодаря этому увеличивается радиус покрытия сети. Подобные маршрутизаторы изготавливают в 2 вариантах:

  • 2,4 ГГц;
  • 5 ГГц.

Первый вариант изделия имеет большой радиус покрытия с меньшей скоростью передачи волны. Второй тип передатчика суженый радиус компенсирует за счет скоростного интернета.

Можно ли сделать камеру для видеонаблюдения своими руками

Пытаясь как можно больше сэкономить на приобретаемом оборудовании для частного дома, многие задаются вопросом, как сделать скрытую видеокамеру самостоятельно из подручных материалов. Сама веб-камера имеет небольшие размеры и используется для передачи изображения по сети в постоянном или временном режиме. Не обязательно покупать камеру для съемки в частном доме в магазине, устройство можно сделать из ненужного видеорегистратора, компьютера или телефона.

Для работы автомобильного видеорегистратора понадобится организовать постоянное питание от сети. Желательно, если обычное напряжение будет преобразовываться в 12 Вт, более понятное для таких устройств. Просматривать видеозаписи в режиме реального времени не получится, весь отснятый материал будет храниться на подключенной карте памяти или жестком диске.

Что касается мобильного телефона или компьютера, то организовать несложное наблюдение своими руками за комнатой можно с помощью Скайпа. Просто зарегистрируйте два аккаунта (один для устройства, которое будет находиться дома, другой – для гаджета, который будет при вас). Видеонаблюдение будет вестись в реальном времени без записи, для нормальной работы необходим мобильный или стационарный интернет. Главный недостаток такого способа – открытый ноутбук с запущенной на нем программой сложно назвать незаметным.

Некоторые современные программы предлагают пользователям настроить удаленный доступ к компьютеру с помощью другого ПК или мобильного устройств. С помощью удаленного доступа можно активировать веб-камеру на домашнем устройстве и периодически просматривать, что происходит в помещении. Недостаток этого способа – сложные настройки, которые не под силу начинающим пользователям.

Надежное видеонаблюдение своими руками быстро и недорого

Основной проблемой при установке видеонаблюдения является высокая стоимость услуг. Зачастую работа по монтажу и подбору оказывается намного дороже, чем указывали заранее продавцы. Нюанс скрывается под тонной поучительных правил по поводу выполнения работы по монтажу.

Что такое система видеонаблюдения

В продаже имеется много вариантов комплектов системы видеонаблюдения, каждый из которых отличается качеством съемки и передачи данных, функциональными возможностями и даже степенью скрытности, что бывает немаловажно в особых ситуациях. Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

  • IP видеонаблюдение, монтированное своими руками, является самым популярным, даже, несмотря на более высокую цену по сравнению с аналоговыми.
  • AV системы видеоконтроля. Все еще остаются востребованными, в тому же производители не перестают совершенствовать эту технологию. Использование аналоговых камер приводит к усложнению вспомогательных систем.
  • Комбинированные комплексы. Они могут состоять как из AV, так и с IP камер. Такая система усложняется, но может быть применена, если в наличии уже имеются камеры того и другого типов.

Если еще нет комплекта камер, то для системы видеонаблюдения лучше выбирать именно IP-устройства видео-захвата. Это современная цифровая система, которая позволяет контролировать обстановку онлайн через интернет.

Чего нельзя сказать о более старых, но еще актуальных AV камерах с отдельными видеорегистраторами и объемными жесткими дисками. С применением дорогостоящего вспомогательного оборудования их также можно использовать, но стоимость в итоге окажется выше.

Использование именно IP-камер упрощается тем, что для создания системы необходимы автономные компоненты, а не связанные в единую отдельную сеть. Используемые камеры через роутер подключаются к сети Интернет и передают данные в режиме онлайн. Видео можно просмотреть, находясь в любой точке планеты с хорошим доступом во всемирную паутину.

Упрощенно описание IP-видеонаблюдения будет выглядеть следующим образом:

Приобретается IP-камера

Важно знать, что они бывают нескольких типов в зависимости от реализованной технологии.
Для подключения используется WiFi или кабельная линия – витая пара UTP/FTP.
Для входа в меню камеры используется браузер с любого устройства, доступ осуществляется через IP-адрес камер. На каждом устройстве он будет индивидуальный, что облегчает процесс переключения контролируемыми локациями.

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

  • телевизионный тюнер;

  • видеоплата для захвата отсылаемых файлов;

  • конвертеры USB;

  • подключение к видеорегистратору.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков.
Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

  • аналоговые регистраторы;

  • независимые платы видеозахвата;

  • прочие аналогичные системы.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер.
Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник

Важно знать и то, как подключается видеокамера к телефону

Для этой цели используются:

  • «облачные» сервера интернета;

  • прямое подсоединение;

  • P2P.

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала

Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более

Сколько-нибудь реально подключение удалённо только к единственной камере.

Нужно ли устанавливать внутренние камеры

Сложный вопрос, который требует комплексного подхода. С одной стороны, у вас есть обзор всех подходов к дому, следовательно, потенциальный вор «засветится» как минимум на одной камере. С другой стороны, если злоумышленники каким-либо образом проникнут в дом незамеченными, тогда у вас не будет возможности идентифицировать их.

Обмануть систему видеонаблюдения сложно, но можно. Достаточно нацепить маску на лицо, и установить личность грабителя будет крайне проблематично. Установка видеонаблюдения в помещении не предупредит проникновение, однако если преступник будет уверен в том, что внутри дома камер нет, то избавится от «камуфляжа». В таком случае есть смысл устанавливать небольшие камеры-невидимки.

С другой стороны, обсуждаемые устройства внутри дома ограничивают личное пространство вашей семьи. Близкие негативно отреагируют на подобную «слежку», ведь любое действие сохранится на видео.

Дополнительное оборудование потребует расширения хранилища, установки дополнительного монитора, вызовет дополнительные затраты. По этой причине к вопросу следует подходить серьёзно, и если бюджет ограничен, то лучше не устанавливать камеры в помещении.

Что нужно приобрести для установки видеонаблюдения дома

Технология слежения далеко не инновационная разработка и рынок может предложить вам как дешёвые, так и дорогие компоненты полноценной системы. Всё зависти от ваших требований, например, для охраны частного предприятия обязательно присутствие подвижного видеорегистатора и инфракрасного освещения. Для квартиры или частного дома выбор должен опираться на цели: защита имущества, детей или круглосуточное наблюдение во время отъезда.

Корпусные

Источник gooosha.ru

Являются целенаправленной установкой в плотном металлическом кожухе. Довольно скудный функционал компенсируется высокой надёжностью и дешевизной. Можно устанавливать оптику более высокого диапазона действия.

Чаще всего используются на производственных предприятиях для фиксации определённой локации.

Поворотные

Источник www.4ne.ru/

Вы наверняка замечали такие камеры в крупных административных зданиях или торговых центрах. Поворотный механизм позволяет дистанционно менять зону охвата оптики.

Купольные

Источник zoom174.ru

Представляют собой купол монтируемый на стене или потолке. Обычно производятся со скоростным механизмом вращения на 180 или 360 градусов. Позволяют проводить панорамную слежку за крупными или динамичными объектами.

Миниатюрные

Источник moysignal.ru/

Отлично подойдут для скрытого домашнего наблюдения. В использовании тот же принцип, что в корпусной, но монтаж занимает чуть больше усилий. Часто используются для наблюдения за детьми или недобросовестными членами семью. В более редких случаях – для криминальной съёмки.

Предположим, что мы определились. Нам необходима защита частного дома и мы покупаем:

Цифровой регистратор и камеры.

Разрешение и градус действия зависит напрямую от цены. В других случаях вам поможет консультант магазина. Но не забывайте – это главное ядро системы.

Предъявляйте к нему следующие требования:

  • Видеорегистратор должен поддерживать популярные форматы видео.
  • Должен иметь возможность подключения вторичных камер. Оптимально – 4 порта.
  • Наличие накопителя или возможность дополнить устройство флеш-картой.
  • Классическую скорость снятия и воспроизведения картинки – 25 кадров в секунду. Это сказывается на чёткости и плавности изображения.
  • Присутствия контролируемого детектора движения, желательно с gprs модулем. Это позволит делать моментальную отсылку смс или email.
  • Возможность кооперации с планшетом или сотовым телефоном.
  • Просмотр видео в реальном времени находясь в удалённой от объекта точке.
  • Сохранение и создание архивов видеонаблюдения.

Экран

Для контроля помещения находясь непосредственной близости к нему купите дополнительный монитор в разрешении 4:3 или 16:9.

Провода

  1. Коаксиальный кабель и 8 радиочастотных разъёмов формата BNC.
  2. Непосредственно двухжильный кабель для питания системы.

Важно

Прокладывайте провода в защищённых коробах ил пластика или другого материла. Также желательно хорошо прятать кабели от глаз злоумышленников.

Особенности установки ip-камер

У цифровой системы видеонаблюдения для дома или другого объекта есть много преимуществ. В первую очередь, это возможность собственноручно без труда установить цифровую аппаратуру и подключить. Сам монтаж оборудования будет связан с:

  • покупкой необходимой оснастки и всех сопутствующих устройств (ip-камер, монитора, ip-видеорегистратора, блока питания и соединительных кабелей);
  • монтажом видеокамер;
  • прокладыванием кабелей;
  • установкой видеорегистратора;
  • настройкой системы.

Можно установить беспроводную систему и при этом неважно, каким будет наблюдение – внутренним или наружным. Соответственно понадобится беспроводная камера и маршрутизатор (wi-fi роутер), функция которого заключается в трансляции изображения на монитор компьютера или даже ваш гаджет

Конечно, в этом случае вам надо будет решить две задачи: во-первых, получить IP адрес, а во-вторых, правильно настроить оборудование. В помощь вам будет приложена инструкция или видео руководство в сети Интернет.

Изображение с камер

Как уже ранее отмечалось, выбор самой камеры зависит от функций, которые она может выполнять. Цифровые видеоустройства на выходе дают очень качественную картинку. Когда вы стоите перед выбором, какое устройство взять, всегда учитывайте ее способности по цветопередаче, разрешению, фокусному расстоянию, углу зрения, наличию ИК-подсветки и т. д. Стоит несколько слов сказать и о «мозге» всей этой системы наблюдения, все том же неизменном видеорегистраторе, но только с приставкой «ip» Когда вы его приобретаете, нужно обязательно учесть следующее:

  • канальность (желательно 4-канальные и более);
  • объем встроенной памяти (500 мб и более);
  • скорость, с которой ведется запись;
  • есть ли в наличии датчики движения;
  • есть ли функция, позволяющая иметь доступ к видеоматериалам через сеть Интернет;
  • возможность просматривать материалы в онлайн-режиме.

Для полного комплекта вам понадобится еще и монитор, а также клавиатура, которую можно подключить к видеорегистратору. Но подключение самой клавиатуры – это не обязательное требование, а, скорее, для удобства работы.

Чтобы настроить IP-видеонаблюдение самостоятельно можно использовать несколько типов ПО: во-первых, есть программы, которые специально разработаны для конкретных моделей регистраторов. Такое программное обеспечение помогает настроить систему передачи видеоданных, их запись, а также архивирование. Это ПО предоставляется разработчиками бесплатно. Во-вторых, существует еще одно программное обеспечение, также бесплатное, но оно имеет при этом ряд дополнительных платных функций, к примеру, это доступ к удаленным архивам разработчиков. И, в-третьих, есть уже платное ПО, способное управлять мощными системами видеонаблюдения. Но на обывательском уровне их использовать нет смысла.

Итак, мы с вами рассмотрели разные системы видеонаблюдения, которые можно собрать самостоятельно. Главное, суметь подобрать качественное видеооборудование, а затем правильно и грамотно осуществить его монтаж.

Теперь можно расслабиться

Надеемся, что советы, которые вы прочитали в этой статье, помогут вам значительно повысить свой уровень знаний о выборе, монтаже и настройке системы видеонаблюдения. Конечно, есть разные цели, которые вы преследуете в отношении личной безопасности. Но главное одно, сколько бы это ни стоило усилий, времени и средств, ваша безопасность и безопасность ваших близких того стоит.

Способы установки видеооборудования

Чтобы сделать систему видеонаблюдения своими руками, помимо всех технических аспектов монтажного процесса, необходимо изучить всевозможные способы установки оборудования. Для монтажа видеоустройства самому, нужно учитывать следующие моменты:

  • Внешний вид камеры и помещения;
  • Интерьер;
  • Заметность устанавливаемого устройства;
  • Тип крепления;
  • Вид прокладки соединительных линий;
  • Надлежащее освещение и правильную установку относительно источника света (во избежание засвечивания кадра);
  • Высоту установки для уличных камер и др.

Камеры могут устанавливаться в помещении на подвесном потолке. Преимуществом такого крепления является возможность спрятать под потолок соединительные провода, и камера будет смотреться гармонично. Для установки видеоустройства на несколько сантиметров ниже потолка используется кронштейн. Он позволяет изменять угол обзора и направлять камеру вверх-вниз, вправо-влево и вокруг своей оси. Купольные видеокамеры можно устанавливать на стене. Такой способ монтажа выбирается, чтобы получить масштабное изображение человека, например, напротив точки прохода.

Купольные устройства могут крепиться к потолку на кронштейне. Кронштейн устанавливается в случае отсутствия возможности произвести монтаж непосредственно на потолке (например, слишком много осветительных приборов, система вентиляции, реклама и т. п.). Видеокамеры, оснащенные специальной защитой (антивандальные), устанавливаются в специальных местах. Способ монтажа не особо отличается от подключения обычного оборудования. В частных домах видеоустройства могут устанавливаться на стенах дома под козырьком или на столбах.  Преимущество установки на столбах – удаленность механизма от земли и масштабность съемки.

При выборе любого способа установки видеооборудования необходимо знать основные правила и этапы монтажного процесса.

Последовательность монтажного процесса или как установить видеокамеру?

Как правило, при продаже видеооборудования, к устройству прилагается инструкция. Она содержит основные характеристики и описание монтажного процесса. Изначально необходимо установить крепление для камер.

Далее в крепление устанавливается камера и надежно закрепляется.

После установки оборудования необходимо подключить соединительные провода. Схема подключения выглядит таким образом.

При самостоятельном выполнении процесса монтажа необходимо придерживаться следующих правил:

При установке камер наружного видеонаблюдения, блоки питания необходимо прятать в герметичный короб;
Выбирая расположение установки уличного наблюдения, необходимо подобрать место, максимально защищенное от попадания прямых солнечных лучей и атмосферных осадков;
На объектах особой важности можно применять скрытое видеонаблюдение;
Перед началом процесса монтажа необходимо проверить работоспособность устанавливаемого оборудования, в т. ч

режимов съемки;
Осуществляя монтажный процесс, нужно учитывать равномерность распределения освещения,  поскольку это условие необходимо для получения качественного видеоизображения;
При ведении ночной съемки следует установить дополнительное освещение либо оборудование со встроенными светодиодами или ИК подсветкой;
Устанавливая оборудование, нужно учитывать возможность добраться до камер при необходимости (например, снять паутину, протереть пыль и т. д.);
Видеорегистратор должен устанавливаться в недоступном для посторонних лиц месте, при этом его месторасположение должно быть хорошо вентилируемым;
При выборе видеокамеры необходимо знать, что черно-белый режим съемки удобен в ночное время, а цветной – в дневное. Для удобства можно выбрать модель с автоматической сменой режима съемки при изменении условий.

Видеонаблюдение за придомовой территорией

Тут сразу возникает вопрос: как расположить видеокамеры? Сейчас очень много типов коттеджей, в том числе и индивидуальной планировки. Из-за этого непозволительно все свести к какому-то универсальному способу установки камер. Поэтому будем считать, что у нас коттедж с четырьмя углами, а периметр огорожен с четырёх сторон.

Типовая схема расположения видеокамер:

Видеокамеры лучше всего располагать под самой крышей, так как это дополнительная защита от осадков, но в то же время нельзя переусердствовать с высотой, иначе не будет видно лиц правонарушителей.

Нормальной считается установка под крышей двухэтажного здания, даже под самым коньком. Выше уже не рекомендуется.

Кстати, камера, установленная под коньком дома, будет неплохо захватывать общую панораму участка, ведь это самая высокая точка, куда можно установить видеокамеру без дополнительных приспособлений (мачты, штанги). Но тут есть нюанс: надо обеспечить доступ к обслуживанию, например, через чердачное окно, а если нет такой возможности, то со стремянки.

Если условия не позволяют установить камеры высоко, то идеально будет, чтобы углы их обзора перекрывались и каждая из камер попадала в кадр другой. Этим мы обезопасим оборудование от посягательств вандалов и защитим его от банального воровства. Перекрываем камеры, конечно, с особыми правилами. Нужно сделать так, чтобы инфракрасный свет подсветки камеры не попадал в объектив другой. Неправильно установленные, они не только не будут контролировать друг друга, но и вообще мы увидим только пятно яркой засветки на записи.

Пример засветки от видеокамеры напротив:

На фото видно, что образуется «мёртвая зона», обозначенная красным кругом, и она не доступна для контроля.

Выбор оборудования

Оптимальный вариант для магазина – готовая система видеонаблюдения. Кроме самого рекордера, в типовой набор входят камеры (стандартные аналоговые либо цифровые), соединительные шнуры и крепежные элементы, блоки питания для рекордера и камер с разветвителем, мышка для управления. Чаще всего в комплекте есть жесткий диск для записи, но его можно докупить и отдельно. Оборудование подбирается под определенные цели: чем шире возможности техники, тем выше ее стоимость.

Выбор видеокамер

Цена готового комплекта во многом зависит от вида камеры. Рассмотрим какими характеристиками обладают камеры:

  • Тип. Выделяют цифровые и аналоговые модели. Первые отличаются высоким разрешением, что позволяет масштабировать изображение без потери качества картинки. Основным плюсом вторых является более низкая стоимость.
  • Разрешение. Показатель определяет четкость изображения и распознавание объектов съемки. Хорошим ориентиром могут служить максимальные значения: цифровые IP-камеры – 3840х2160 пикселей, форматы HD-SDI, AHD или CVI – 1920х1080 пикселей, аналоговые модели – 900-1000 ТВЛ.
  • Угол обзора. Зависит от фокусного расстояния и размера матрицы. Стандартные камеры охранного видеонаблюдения охватывают диапазон в 20-90 градусов. В вариофокальных моделях можно регулировать угол обзора.
  • Степень защиты. Под этот параметр попадает класс влаго- и пылеизоляции, вид исполнения, рабочая температура. Характеристика определяет место установки – уличные модели оснащаются герметичными металлическими корпусами.
  • Чувствительность. Характеристика показывает минимальный уровень освещенности, при котором камера передает качественное изображение. За ночное видение отвечает инфракрасная подсветка (ИК-подсветка).
  • Способ управления. Стационарные камеры направляются в определенную сторону, поворотные PTZ камеры могут изменять направление обзора в процессе работы.

Разные зоны магазина требуют индивидуального подхода. При выборе камер можно руководствоваться следующими советами:

  • В больших торговых залах и на входе в магазин при постоянном наличии сотрудника охраны у монитора желательно использовать поворотные PTZ модели с оптическим трансфокатором. Если такого сотрудника нет, то лучше использовать стационарные камеры.
  • Для расширения зоны охвата рекомендуется устанавливать купольные или стандартные камеры, например, на потолок, ведь чем дальше находится камера от объекта съемки, тем большую площадь она видит.
  • Если потолок в помещении слишком высок, но при этом много стеллажей, можно вынести точки видеонаблюдения на кронштейны, закрепив их на стеллажах.
  • Установленные на кассах камеры должны иметь хорошее разрешение, чтобы на изображении можно было рассмотреть номинал банкнот. Если вы хотите оценить уровень обслуживания, дополнительно можно подключить к системе микрофон.
  • Для зон входа и выхода подойдут недорогие камеры с узконаправленным объективом (угол обзора 20-40 градусов), который будет фиксировать лица людей.
  • Наконец, одно из самых главных правил при проектировании видеонаблюдения – одна задача – одна камера.

Для оперативного мониторинга целесообразно закрепить за одним из сотрудников охраны функцию наблюдения за происходящим на камерах. Опыт показывает, что его нахождение в торговом зале в разы менее эффективно, ведь с помощью системы видеонаблюдения охранник единовременно имеет до 16 и более «глаз», может «заглянуть» за угол, находиться одновременно «и тут, и там» и т.д.

Выбор видеорегистратора

В функции видеорегистраторов входит запись, хранение архива и передача информации через интернет. Hi-end модели способны идентифицировать лица и анализировать траекторию перемещений людей.

Основные характеристики:

  • Количество видео- и аудиоканалов (4, 8 или 16). Параметр определяет, сколько камер или микрофонов можно подключить к рекордеру.
  • Качество записи. Выбор формата зависит от задач, которые будет решать каждая конкретная камера и площади помещения (обычно чем она больше, тем выше должно быть качество). В зависимости от типа системы, параметры разрешения будут следующие: 960H (960×576 пикселей), 720p (1280х720 пикселей), Full HD (1920х1080 пикселей).
  • Объем памяти. Поскольку в магазине чаще всего ведется непрерывная запись, рекордер должен быть совместим с большими накопителями (от 2-3 ТБ).

В комплектацию обычно входят соединительные шнуры для подключения к монитору или ТВ, LAN кабель, блоки питания, инструкции и другие аксессуары.

IP видеонаблюдение своими руками

Ip видеонаблюдение более сложное в настройке, но и более гибкое. Гибкость заключается в работе ip камеры не только с видеорегистратором, но и с обычным компьютером, роутером, сервером. Стоит понять, что ip камера это самостоятельное устройство, что то вроде компьютера с сетевой картой. Каждая камера обладает ip адресом, который должен совпадать с подсетью локальной сети.

Мы масштабно рассматривали, как осуществить подключение ip камеры к регистратору или компьютеру в этой статье, так что не будем терять на это время, лучше рассмотрим схемы подключения ip камеры.

IP камеры могут запитываться двумя способами: через блок питания 12 вольт или через poe коммутатор. В первом случае подобно аналоговой системе на каждую камеру дополнительным кабелем падают 12 вольт от БП.

Во втором случае, применяя технологию POE становится возможным получать сигнал и питание по одному кабелю на расстояние до 150 метров через специальный poe коммутатор. Что бы применить данную технологию нужно убедиться, что камера поддерживает POE.

В случае с аналоговыми камерами мы учились монтировать BNC переходник, который используется, как некий соединитель для передачи сигнала от камеры к видеорегистратора. В случае с ip системами нам необходимо изучить, как обжимается витая пара под коннектор RJ-45.

Ip видеорегистратор не имеет гнезд для подключения кабелей, как аналоговый регистратор. Все камеры заводятся к коммутатору или роутеру, а от него уже кидается кабель к регистратору.

ВИДЕОНАБЛЮДЕНИЕ СВОИМИ РУКАМИ НА ДАЧЕ

Сделать видеонаблюдение на даче своими руками достаточно просто. После непродолжительной консультации мой знакомый все установил и настроил за несколько часов. Правда, он использовал всего две камеры и система была автономной (с записью на видеорегистратор и без выхода в интернет).

Многих же пользователей дачной системы видеонаблюдения интересует возможность удаленного просмотра через интернет и, в частности, организация на даче видеонаблюдения через 3G. Здесь есть ряд особенностей, определяемых пропускной способностью интернет канала, объемом видеопотока.

То есть, если на даче установлены 1-2 камеры видеонаблюдения, то беспроводной интернет может справиться с этой задачей. Не забывайте только, что скорость передачи данных может зависеть не только от тарифного плана, но и от места расположения дачи, а следовательно и системы видеонаблюдения.

Поэтому, перед тем как попытаться своими руками подключить видеонаблюдение через интернет стоит обратить внимание на возможные способы организации такого удаленного доступа.

Лучше всего воспользоваться услугами специализированных облачных сервисов, хотя бы по той причине, что это значительно упростит настройку доступа.

Обязательно ознакомьтесь со списком поддерживаемого оборудования выбранным вами “облаком”, а еще лучше проконсультируйтесь с их специалистами.

Как уже говорилось, использование беспроводного интернета ощутимо ограничивает возможности системы. Поэтому, если на даче или в частном доме отсутствует проводное подключение, то ориентируйтесь на установку минимального количества видеокамер.

Кроме того, будьте готовы к тому что возможно придется жертвовать качеством и скоростью передачи изображения. Дополнительно про видеонаблюдение через интернет читайте здесь — для дома, дачи или квартиры принципиальных отличий немного.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
