Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Типы замков для межкомнатной двери

Среди предъявляемых к запорной фурнитуре требований важное значение отводится безопасности, прочности и надежности изделия. Каждый вид замковых механизмов отличается определенными свойствами и конструктивными особенностями, среди которых есть положительные и отрицательные

Шпингалеты

Банальный и примитивный тип запора с простым устройством. Стержень с выступом для захвата поворачивается и двигается вперед для закрывания двери, где фиксируется в отверстии ответной планки или накладной части. Ход в обратном направлении способствует открыванию двери. По траектории в начале и конце движения шпингалета расположены выступы для фиксации.

В обновленном устройстве используются пружины. Практическое применение подобного запора наблюдается в ванных комнатах.

Плюсами конструкции считается простота устройства и доступность приобретения.

К отрицательным качествам относятся:

• отсутствие надежности закрытия;
• непрочное удерживание полотна двери.

Фалевые

Для простого механизма, состоящего из ручки с защелкой, характерны повышенная надежность и прочность. Главная задача устройства состоит в удерживании двери в закрытом состоянии.

Конструкция состоит:

• из ручки;
• язычка с окончанием в виде конуса;
• цилиндра.

Нажатие на ручку запускает движение язычка, вследствие чего дверное полотно открывается. Деталь прячется под воздействием пружины. Процесс происходит бесшумно.

Преимущества запора:

• удобство в работе;
• пониженный уровень поломок;
• выбор вариантов дизайна;
• возможность установки собственными силами;
• сопротивление произвольному открыванию двери.

Отрицательным свойством считается простота конструкции, препятствующая широкому использованию.

Защелки с фиксатором кнопочного типа

Запоры подобного вида чаще используются в спальнях и кабинетах и реже — в ванных комнатах и туалетах. Принцип работы конструкции заключается в ограничении устройства путем надавливания с одной стороны на фиксатор ручки. Проникновение в помещение легко блокируется при помощи нажатия на кнопку в центре ручки, при этом с внешней стороны деталь стоит на месте. Открывание запора происходит просто: ручку со стороны фиксатора поворачивают против часовой стрелки.

Плюсы механизма:

• выбор дизайна;
• простота конструкции и установки собственными силами;
• препятствие свободному входу в помещение.

Минусом запорного устройства считаются частые повреждения фиксатора.

Врезные замки

Врезные конструкции из-за широкой области применения, пользуются популярностью.

Механизм состоит:

• из ручки для нажима;
• внутреннего блока конструкции;
• цилиндра различных типов.

Каждая цилиндрическая деталь запора отличается индивидуальными особенностями. Один механизм оснащен двумя отверстиями, в другом варианте одна сторона работает с ключом, а вторая — с вертушкой.

Принцип действия состоит в нажатии на ручку, заставляющем двигаться язычковую часть.

Положительными особенностями механизма считаются:

• долговечность и низкий показатель поломок;
• понятный механизм работы;
• предотвращение проникновению в помещение с двух сторон.

К минусам механизма относятся зависимость от толщины двери и сложность установки, требующая точности замеров.

Магнитные замки

В запорной конструкции отсутствует механизм вращения, что обеспечивает бесшумность работы.

Состав конструкции:

• защелка;
• футляр для магнита;
• ответная планка;
• магнитная деталь.

Принцип действия замка состоит в притяжении двери и ответной планки, оснащенной магнитом.

Запор представлен различными конструкциями, может быть накладным, врезным или полуврезным.

Плюсы конструкции:

• бесшумность работы;
• долговечность и надежность;
• выбор вида блока.

К недостаткам модели относятся высокая стоимость и большие размеры устройства.

Накладные замки

Раритетный запор, пользующийся спросом из-за простоты устройства и легкости монтажа. Замковый блок крепится на одной стороне двери. Язычковый механизм приводится в действие путем вращения запорной детали.

Плюсами конструкции считаются:

• долговечность;
• надежность;
• устойчивость к износу и повреждению.

Недостатком считается отсутствие гармонизации с дверным полотном.

Фиксаторы закрытого положения

Такие разновидности ограничителей устанавливают для фиксации створки в закрытом положении, используют для межкомнатных и балконных дверей в жилых помещениям, входных дверей в общественных местах и магазинах. Различают несколько типов конструкций, каждая из которых имеет свои особенности и преимущества.

Шариковые (роликовые)

Монтируются на торец дверного полотна, при закрывании шарик-язычок с пружинкой входит в отверстие ответной планки, закреплённой на дверной коробке на том же уровне, и надёжно фиксирует дверь в закрытой позиции. Достаточно надёжный и проверенный временем механизм, выдерживает множество циклов открывания-закрывания. Принцип действия и конструкция роликовых ограничителей аналогичны шариковому механизму, но форма язычка более вытянутая. Шариковые (роликовые) защёлки не сопряжены с дверной ручкой – для открытия створки достаточно нажать на полотно. Такие механизмы удобны для оснащения дверей, которые должны быть в закрытом положении большую часть времени, но легко открываться при необходимости.

Установка такой защёлки не требует демонтажа ручки и запорного устройства двери – это дополнительное приспособление, которое обычно располагают чуть выше или ниже. Необходимо соблюдать относительное соответствие уровней язычка и отверстия на ответной планке по горизонтали.

Фалевые

Имеют скошенный язычок, который также при закрывании входит в соответствующую прорезь металлической ответной планки, установленной на дверной коробке. Чтобы открыть дверь, нужно повернуть дверную ручку – фалевые фиксаторы, в отличие от шариковых, сопряжены с ней. Этот вид фиксаторов надёжнее по сравнению с шариковыми (роликовыми) – такую дверь не откроет сильный порыв ветра или маленький ребёнок. При установке фалевого фиксатора на балконную дверь рекомендуется обязательно предусмотреть двустороннюю поворотную ручку, иначе открыть такую створку со стороны балкона будет невозможно.

Установка изделия

На этом этапе у нас готовы  два отверстия. Дальше действуем в следующем порядке:

В боковое отверстие устанавливаем защелкивающийся механизм, прикручиваем саморезами.

• Верхнюю часть рукояти снимаем. Для этого должно быть боковое отверстие.
• При помощи входящего в набор ключика (можно взять любой другой тонкий плоский предмет) нажимаем внутри отверстия на язычок и снимаем вверх саму ручку.
• Убираем декоративную накладку, находим под ней крепежные отверстия.
• Устанавливаем внешнюю часть изделия, а затем – внутреннюю половину.
• Обе детали стягиваем винтами, которые входят в комплект.
• Надеваем декоративную накладку и корпус ручки-защелки. При этом необходимо надавить на внутренний язычок ключиком или другим подходящим предметом.
• Теперь дверь нужно закрыть для того, чтобы обвести место касания язычка защелки с дверной коробкой. По этой разметке выдалбливаем углубление для входа замка.
• Устанавливаем декоративный пластмассовый кармашек, закрывающий деревянный паз.
• Поверх отверстия под язык защелки прикручиваем металлическую накладку. На этом этапе установка ручки завершается.

Шпингалет

Это тоже своеобразный замок, который устанавливают в дверные конструкции. Изначально такое запорное устройство выполняло роль фиксации двойных межкомнатных дверей (удерживал одну часть), сегодня такую защелку устанавливают на дверях в санузел и ванную комнату. Принцип работы устройства простой и понятен с первого раза. Установить такое запорное устройство для дверей своими руками не представит сложности даже тем, кто раньше не сталкивался с такой работой.

Такая защелка является бюджетным решением, которое позволяет защитить помещения от неожиданного проникновения. До сих пор такая фурнитура пользуется спросом среди современного покупателя. Существуют дизайнерские модели шпингалетов, которые подойдут для разных стилистических решений оформления помещений.

Шпингалет для межкомнатной двери – бюджетная модель

Установка

Монтаж ручки начинают с определения высоты ее расположения на межкомнатной двери от пола, чаще всего этот показатель составляет 90-100 см. Все ручки на комнатных дверях ставятся на одном уровне для гармоничного визуального восприятия.

Следующим этапом следует разметка отверстий и пазов под изделие. Опытные монтажники рекомендуют перед разметкой простучать полотно, так как большинство межкомнатных дверей выполнены в виде каркаса и перемычек из брусков, покрытого сверху панелями из мдф, натурального или экошпона. Запорная фурнитура должна устанавливаться именно в брусок, так как внешние панели не способны выдержать вес механизма из-за наличия пустоты между ними.

Ставить ручку лучше на снятом с петель либо тщательно зафиксированном открытом положении полотна. Изделия для открывания/закрывания двери могут отличаться размерами, местоположением крепежных отверстий и способами установки, поэтому перед монтажом читают рекомендации производителя в инструкции.

Особенности монтажа замка при помощи фрезерного станка

Отступите от пола 1 м и пометьте точку установки замка к полотну. При этом ручка может быть расположена на иной высоте, в зависимости от предпочтений пользователей.

Глубина врезки фурнитуры определяется треугольником путем измерения корпуса замка. Необходимо отложить полученное значение карандашом на полотне, а верхнюю часть замка обрисовать по контуру.

Далее выбирается место для защелки и скважины. Для этого измеряется расстояние от центра замочной скважины до конца замка. На дверь наносится соответствующая разметка, после чего перьевым сверлом высверливаются отверстия для замочной скважины с защелкой.

Далее наносят метки для выемки, в которую будет установлен замок. Для этого фурнитуру ригельной планкой прислоняют к торцу полотна. В инструмент устанавливается фреза необходимой окружности и производится высверливание выемки. При этом ригельная планка должна входить в дверное полотно полностью.

Далее вырезается выемка для скважины замка. Вставленной во фрезер пазовой фрезой вырезается желобок такого размера, чтобы запорный механизм помещался в него идеально. Границы полученного углубления для эстетики обрабатываются стамеской и молотком.

Из углубления выдувается стружка и незамедлительно помещается замок. Ригельная планка фиксируется к двери посредством саморезами, после чего устанавливается непостредствено фурнитура.

Устанавливаем ручку-защёлку

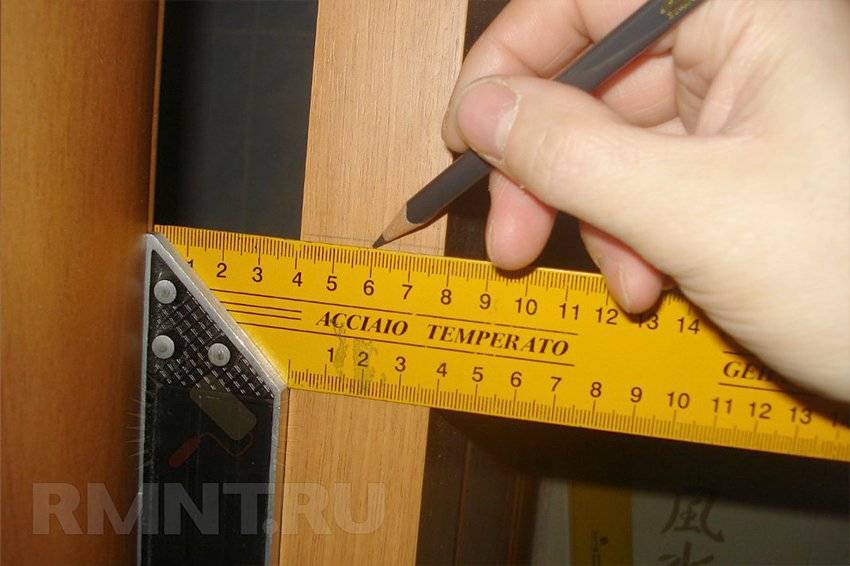

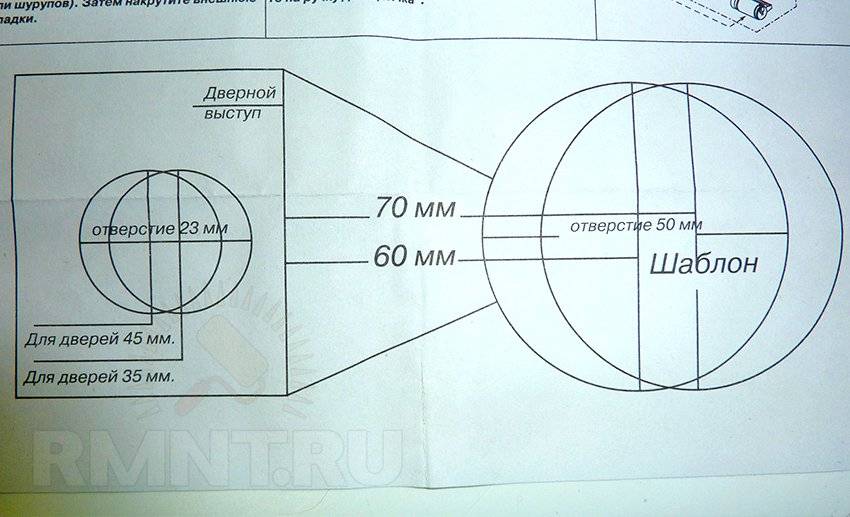

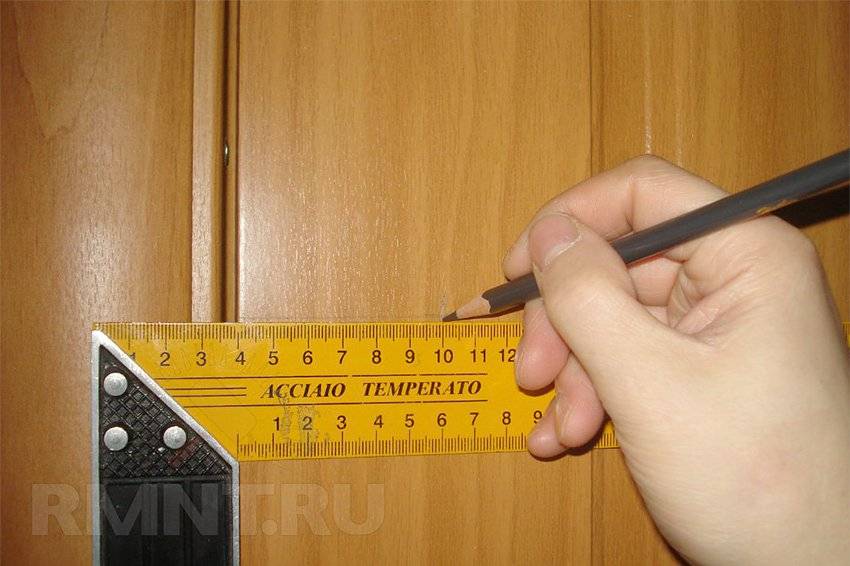

1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

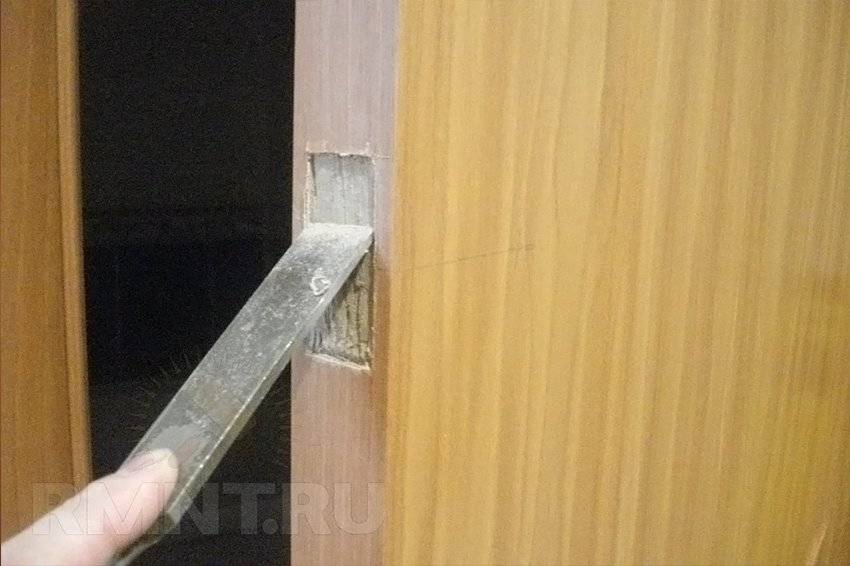

3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

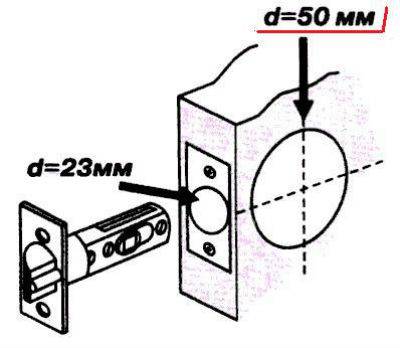

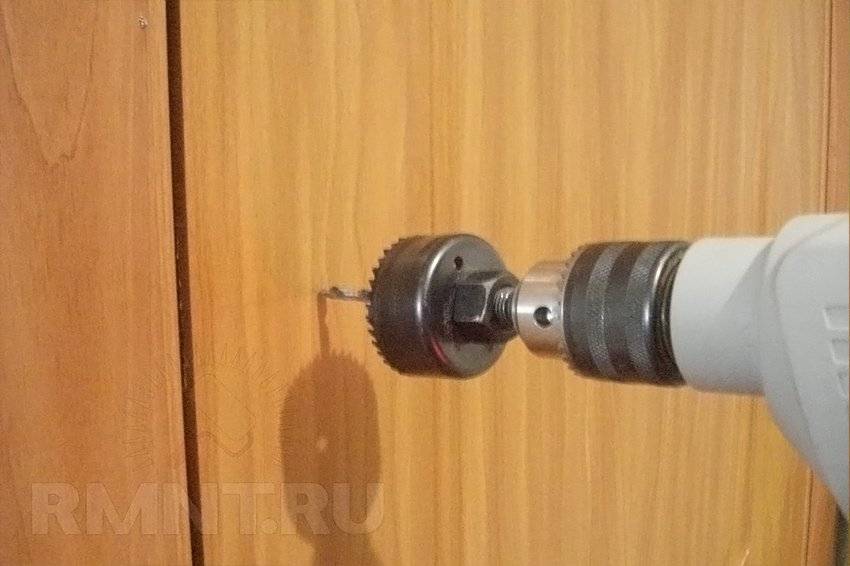

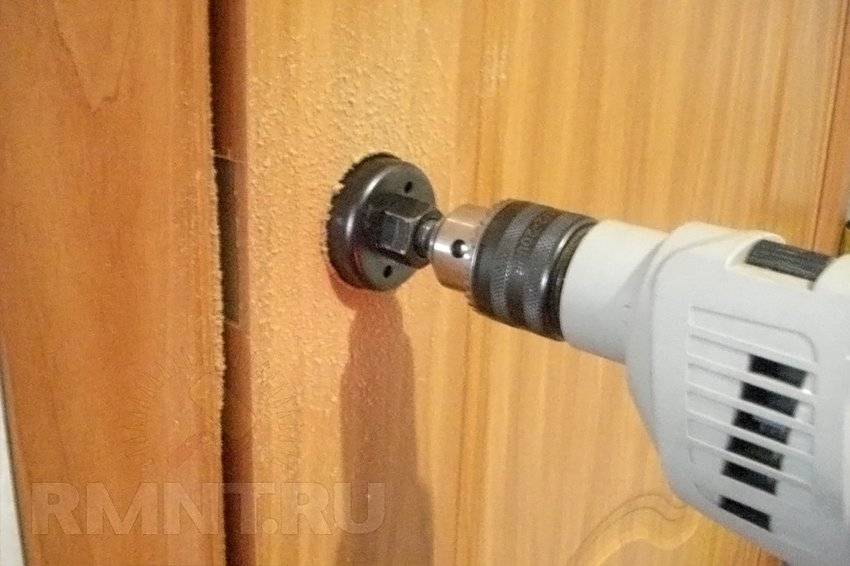

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

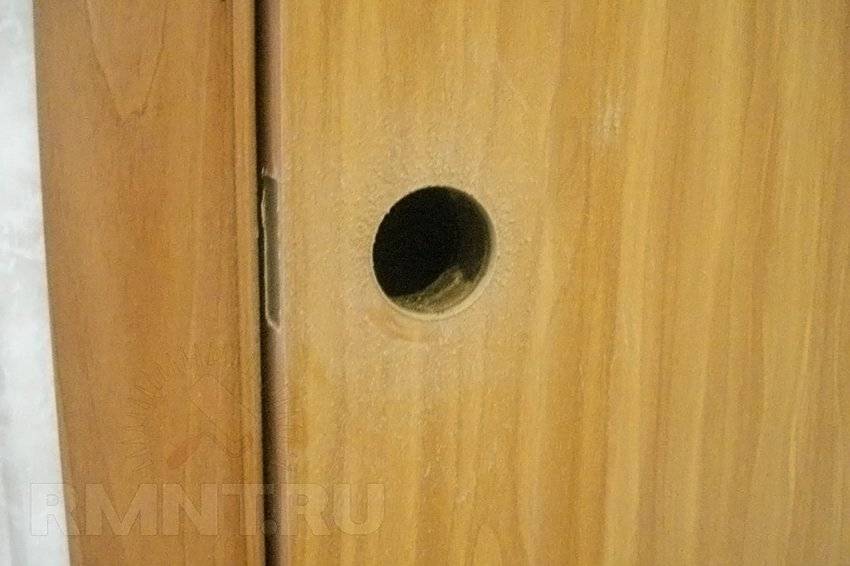

5. В результате получим такое отверстие:

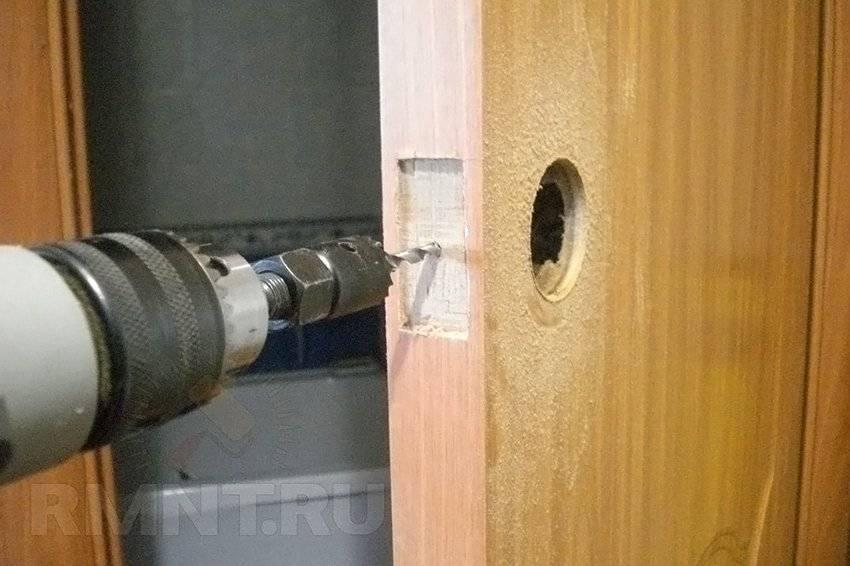

6. Переходим к боковой кромке. Сверлом по дереву диаметром 23–24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.

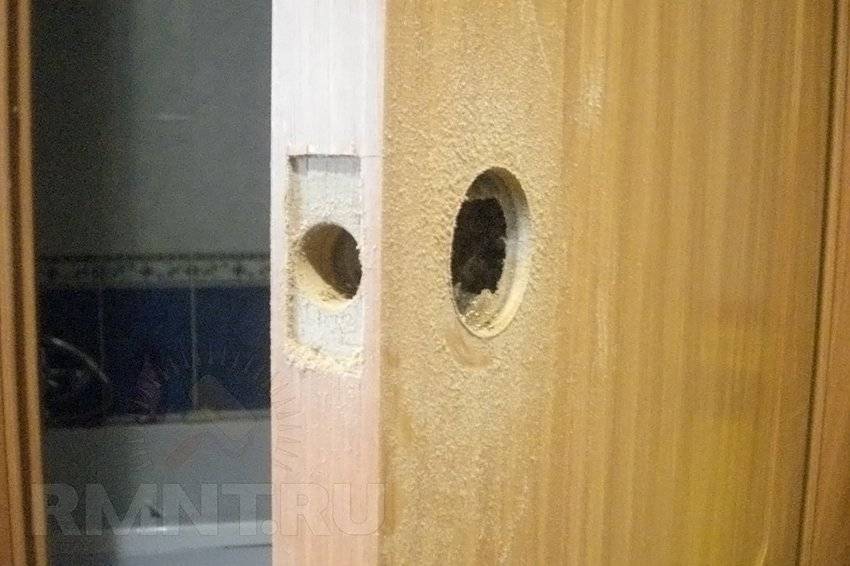

7. Получаем уже два отверстия.

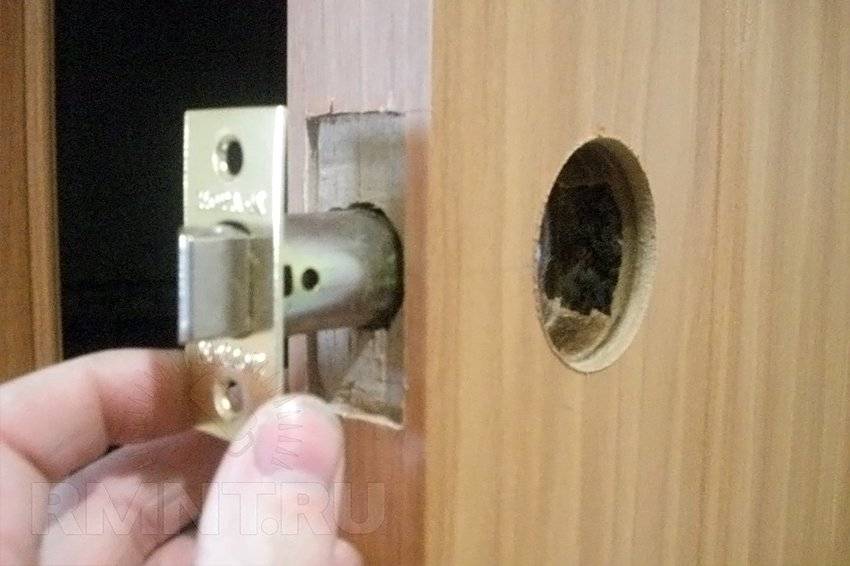

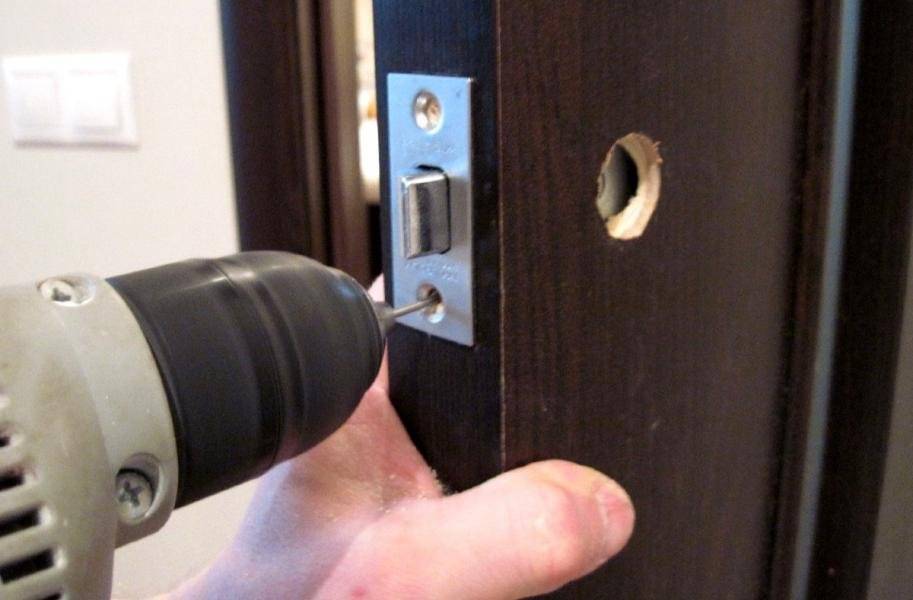

8. В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.

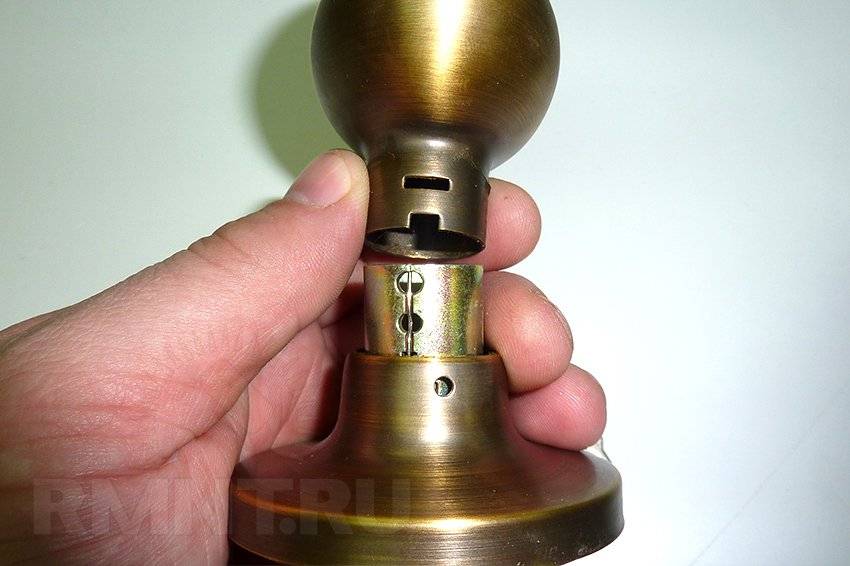

9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

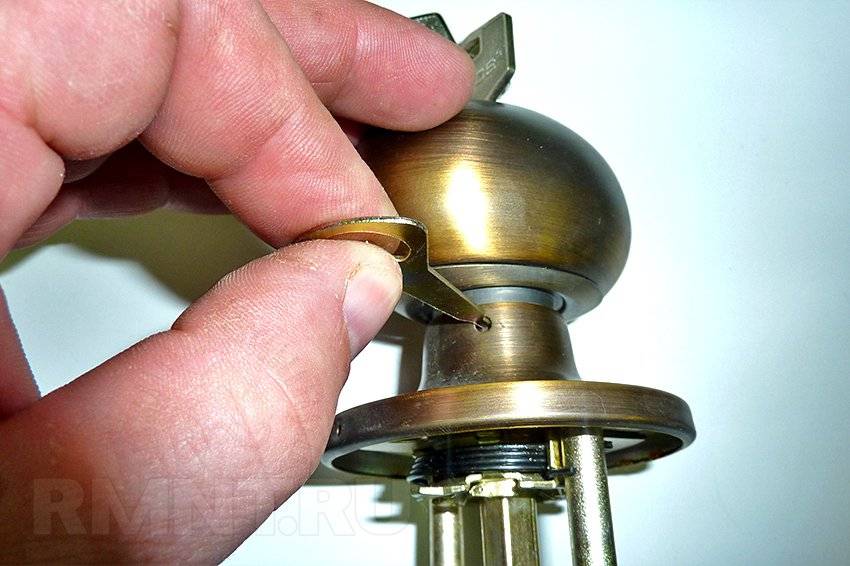

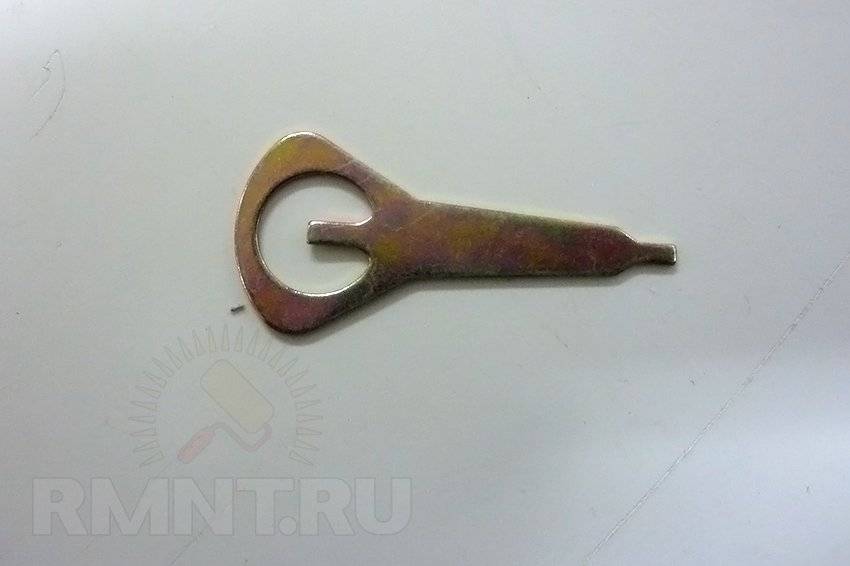

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

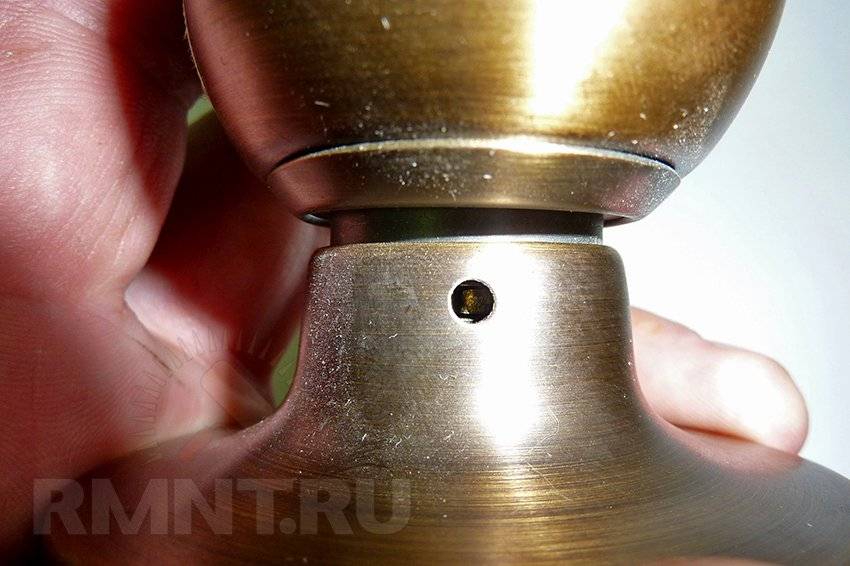

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

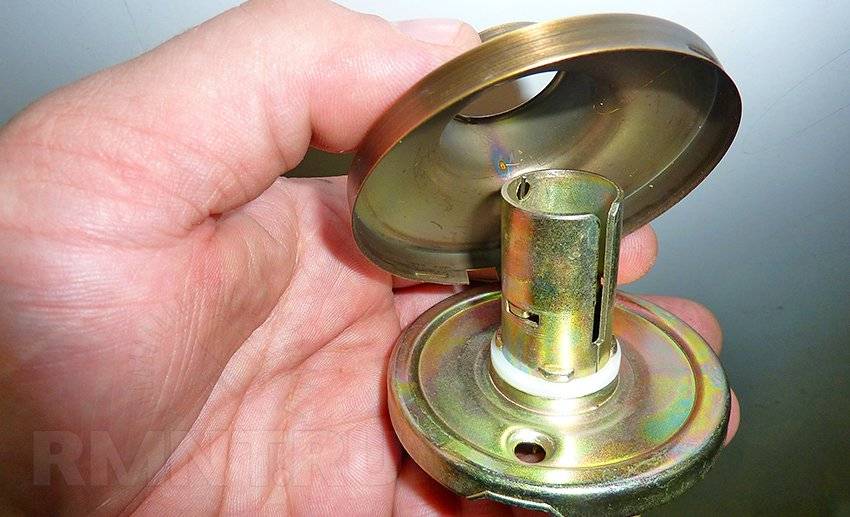

10. Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.

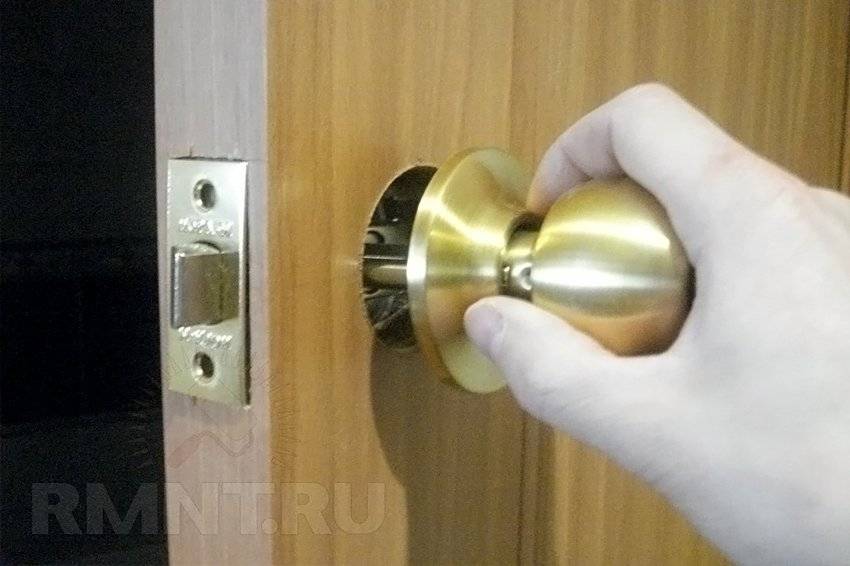

11. Вставляем внешнюю половинку ручки.

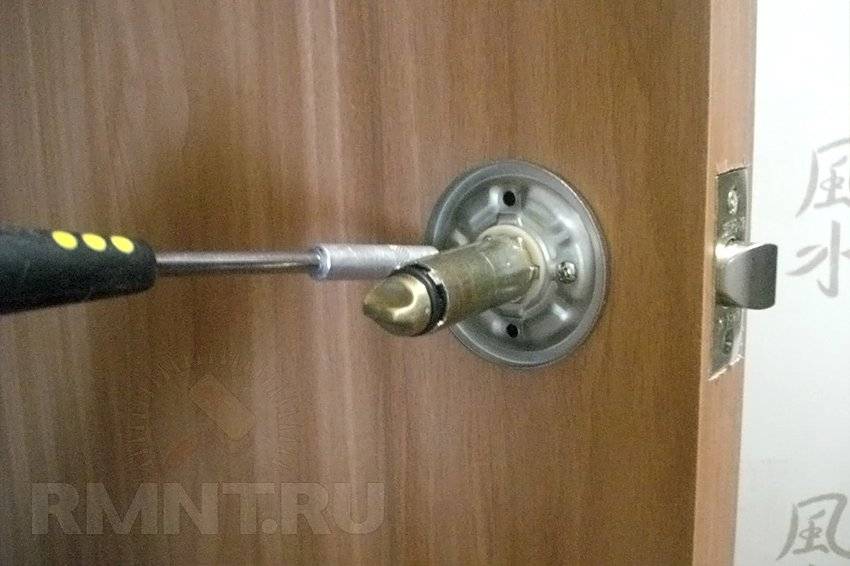

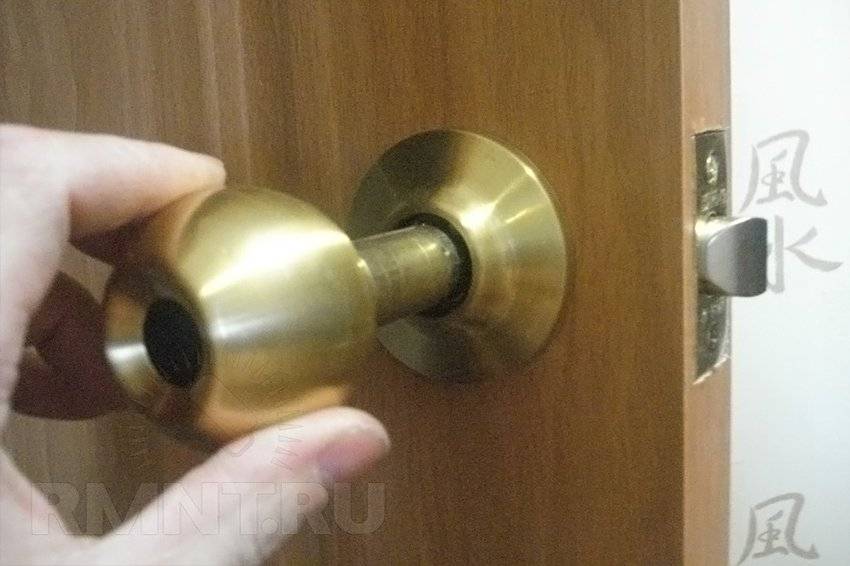

12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

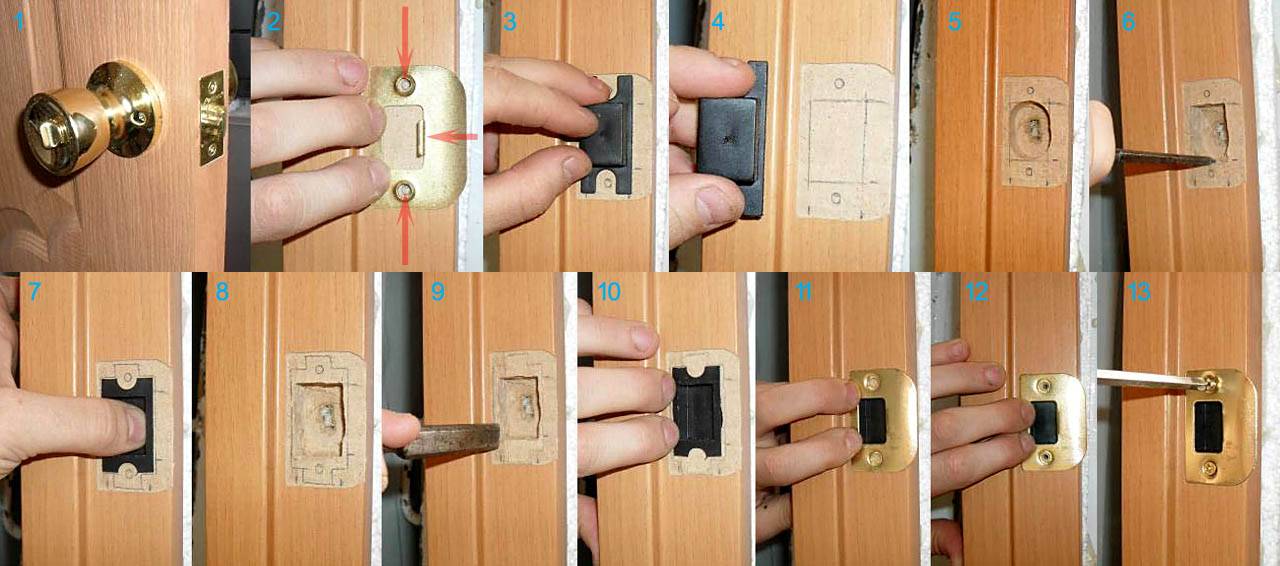

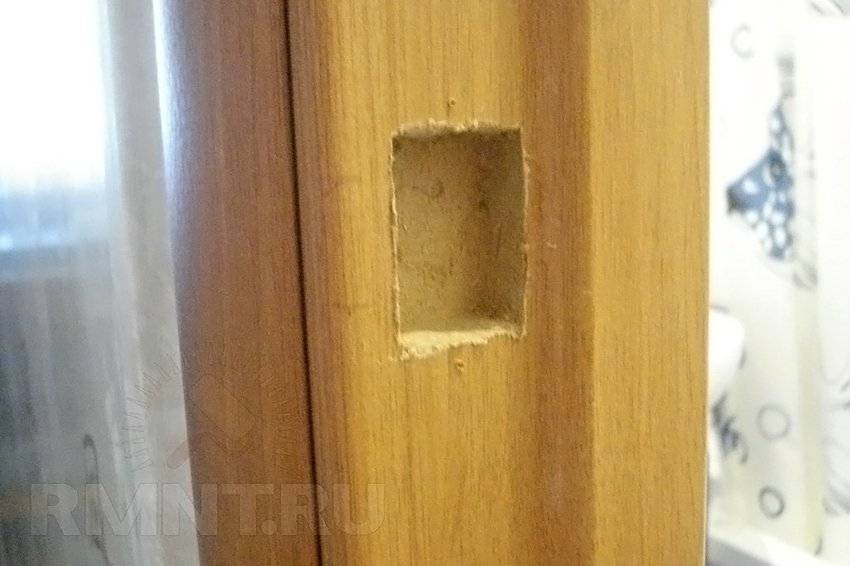

14. При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.

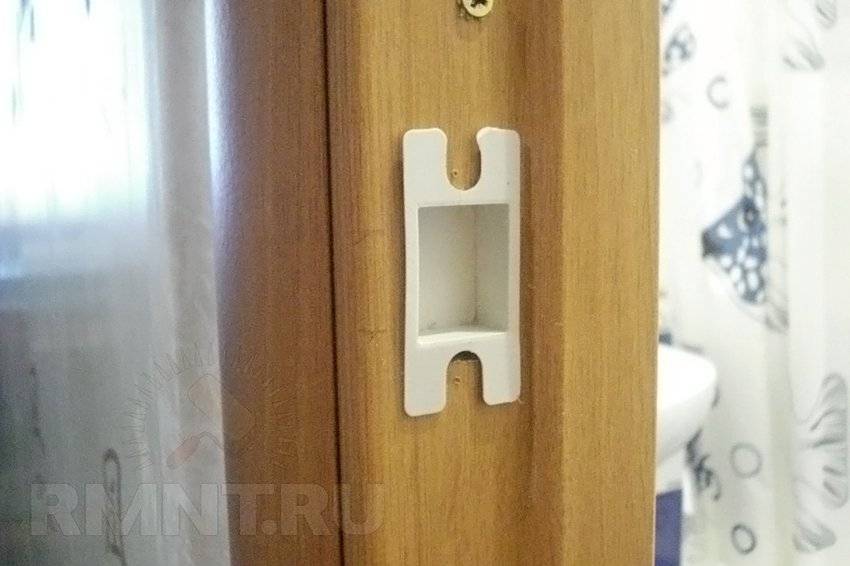

15. Вставляем декоративный пластиковый кармашек.

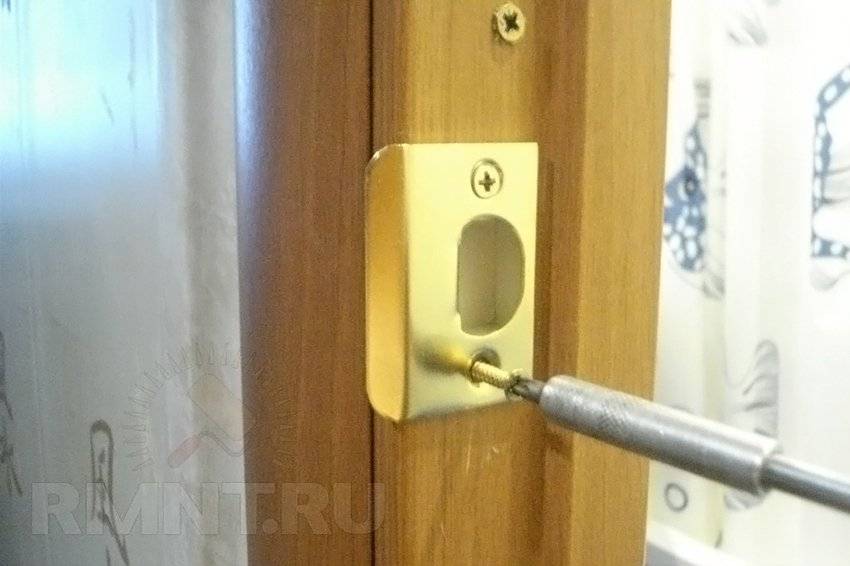

16. Прикручиваем металлическую накладку.

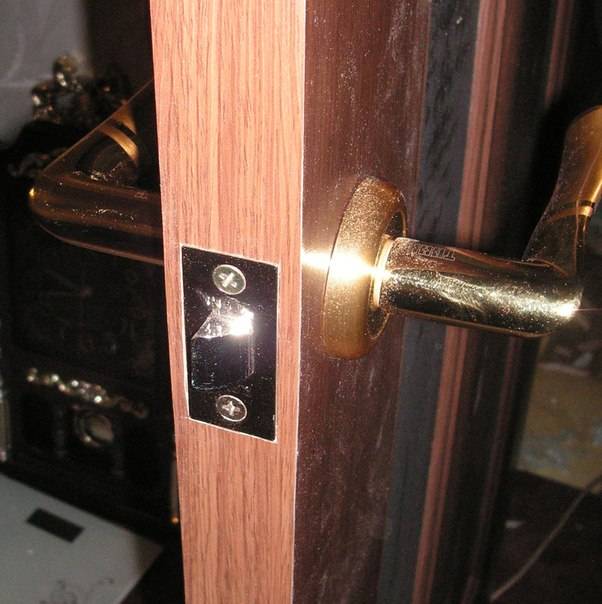

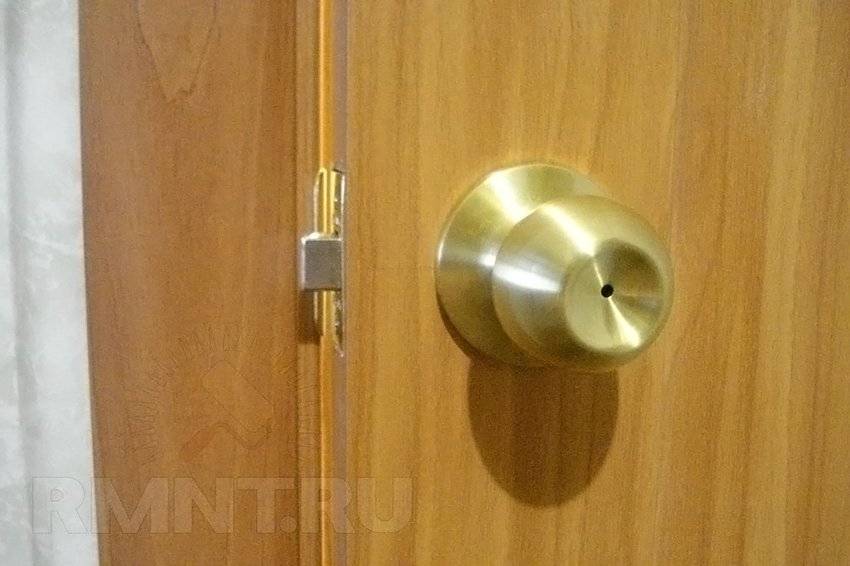

17. Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.

рмнт.ру

Защелки обычные

Нужно сразу сказать, что такая защелка представляет собой простой тип запорной фурнитуры на дверь. Они установлены практически на всех межкомнатных конструкциях.Устройство простое – язычок и цилиндр. Главное предназначение таких изделий заключается в том, чтобы не допустить самопроизвольного открытия межкомнатной двери, удерживать в закрытом положении, если это необходимо. В продаже такой тип фурнитуры представлен разными вариантами.

Защелка без фиксатора

Часто защелку монтируют вместе с дверной ручкой, во время нажатия на нее происходит выдвигание язычка, который обеспечивает двери закрытое положение. Эти щеколды называют фалевыми. Их конструкция состоит из трех деталей – язычок, пружинка и рукоятка. Язычок может быть выполнен из пластика или из металла. Благодаря простоте конструкции многие делают свой вариант защелки на двери, тем более, что сложного здесь ничего нет.

Как собрать дверную ручку и установить для межкомнатной двери? Пошаговая инструкция +Фото и Видео

Если вы приобрели новую квартиру или дом, это неизбежно повлечёт за собой желание сделать в новом жилище ремонт. При проведении ремонтных работ все, как правило, сталкиваются с необходимостью замены или реставрации межкомнатных дверей и их комплектующих.

Сегодня мы поговорим с Вами о дверных ручках межкомнатных дверей. Как собрать дверную ручку, предварительно выбрав идеальный вариант? Читайте далее.

Как правило, в заводскую комплектацию межкомнатных дверей входит только облицовка, но не ручки. Нет в двери и отверстий для установки ручки. Это можно объяснить тем, что ручки не стандартны и имеют разные параметры. Это как аксессуар для двери-вы имеете возможность подобрать именно ту, которая придется Вам по вкусу!

Помимо приятного выбора модели ручки необходимо сделать выбор, заниматься установкой самостоятельно или пригласить специалиста. Если вы примете решение взяться за монтаж дверных ручек самостоятельно, запаситесь необходимыми знаниями, инструментами и уверенностью, что у Вас все получится.

Статья по теме: Как сделать двери для шкафа из вагонки

Высота и отступ от края двери

Внутренний элемент (защелка) единообразен, поэтому устанавливается одинаково для разных ручек с защелкивающимся механизмом. Высота от низа двери и расстояние от кромки стандартные.

• Если ручка имеет шарообразную форму, а расстояние от края двери до декоративного элемента полотна (например, остекления) превышает 140 мм, лучше зафиксировать механизм в 70 мм от края. Если установить ручку на расстоянии 60 мм, при закрывании межкомнатной двери изнутри можно удариться рукой о дверной короб.
• При монтаже нажимного изделия отступ однозначно должен составлять 60 мм.

Монтаж изделия на межкомнатную дверь выполняется на правую или левую сторону. Для моделей с круглой рукоятью нужно только перевернуть конструкцию защелки. Язычок при этом должен смотреть в сторону закрывания межкомнатной двери. Если приспособление несимметрично, элементы нужно просто поменять местами, ориентируясь на сторону открывания.

Как вставить дверные ручки для межкомнатных дверей?

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

1. Накладные.
2. Врезные.

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

1. Поворотные или ручки-кнобы. Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.

   Поворотная ручка удобна в эксплуатации за счет круглой формы

2. Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

   Нажимная ручка-защелка приводится в действие после нажатия на рычаг

Для раздвижных систем могут устанавливаться скрытые ручки

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

• Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
• Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
• Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Монтаж

Если вы интересуетесь тем, как сделать и установить дверную защелку самостоятельно, отвечу – здесь нет ничего сложного, главное, захотеть, а остальное уже потом приложится. Чтобы сделанный вами замок-защелка правильно выполняла прямые функции, нужно серьезно подойти к монтажу и выполнять последовательность действий. Как осуществляется монтаж, мы рассмотрим на примере защелки-щеколды, установленной внутри дверного полотна.

Для такой работы необходимо приготовить следующие инструменты:

• Электрический или ручной шурупове6рт. Первый предпочтительнее.
• Сверло, которое предназначено для работы по дереву. Обычно для установки защелки применяют перо, номер которого составляет двадцать – двадцать четыре.
• Шестигранная бита для шуруповерта. Для тех, кто не знает, что это такое, поясняю – это специальный шестигранник, устанавливаемый в шуруповерт одной стороной, а другой цепляют нужный крепежный элемент.
• Карандаш для нанесения разметки.
• Обычая рулетка.

1. Этап первый. Произвести разметку того места, где будет располагаться щеколда. Обычно монтаж осуществляется на высоту сто двадцать-сто тридцать сантиметров от пола. Толщина дверного полотна составляет четыреста пятьдесят сантиметров.
2. Этап второй. Требуется определить центр торца дверного полотна.
3. Этап третий. Сверлом измеряем в длину защелку и далее заглубляем перо в полотно межкомнатной двери на необходимую глубину.
4. Этап четвертый. На внешнюю часть полотна прилаживаем щеколду и отмечаем место под установку дверной рукоятки, и тем же сверлом (перо) высверливаем отверстие.
5. Этап пятый. В отверстие, которое сделали на полотне, вставляем обратно щеколду и производим разметку по крепежу.
6. Этап шестой. Высверливаем отверстие под крепеж, для этой цели следует использовать перо под номером пять.

Вот и все, ничего сложного в такой работе нет. Вы можете посмотреть, как осуществляется врезка щеколды, в этом видеообзоре:

Как врезать замки в межкомнатные двери

Установка замка в межкомнатную дверь происходит следующим образом:

1. Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
2. С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
3. Отмечаем параметры опорной пластины и выбираем ровную площадку.
4. Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
5. Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

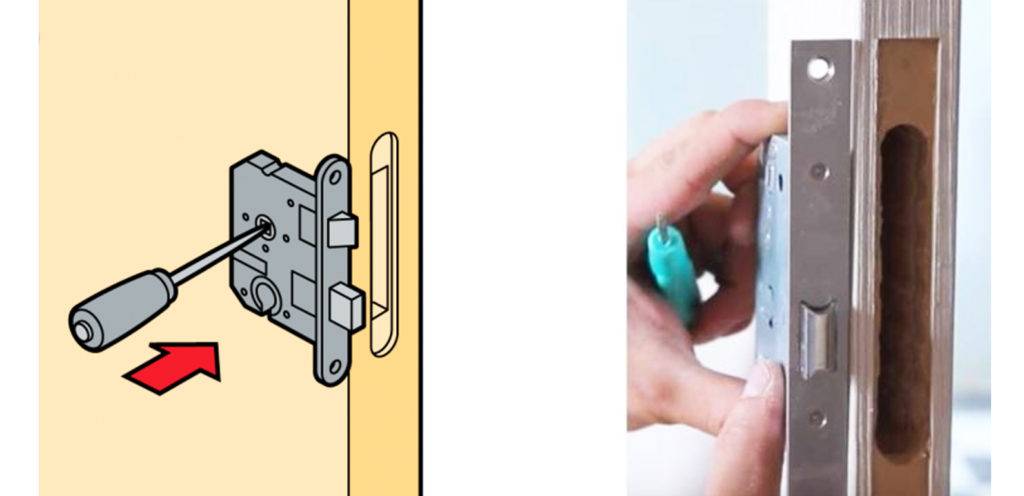

1. С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
2. Закрепляют саморезами механизм защелки.

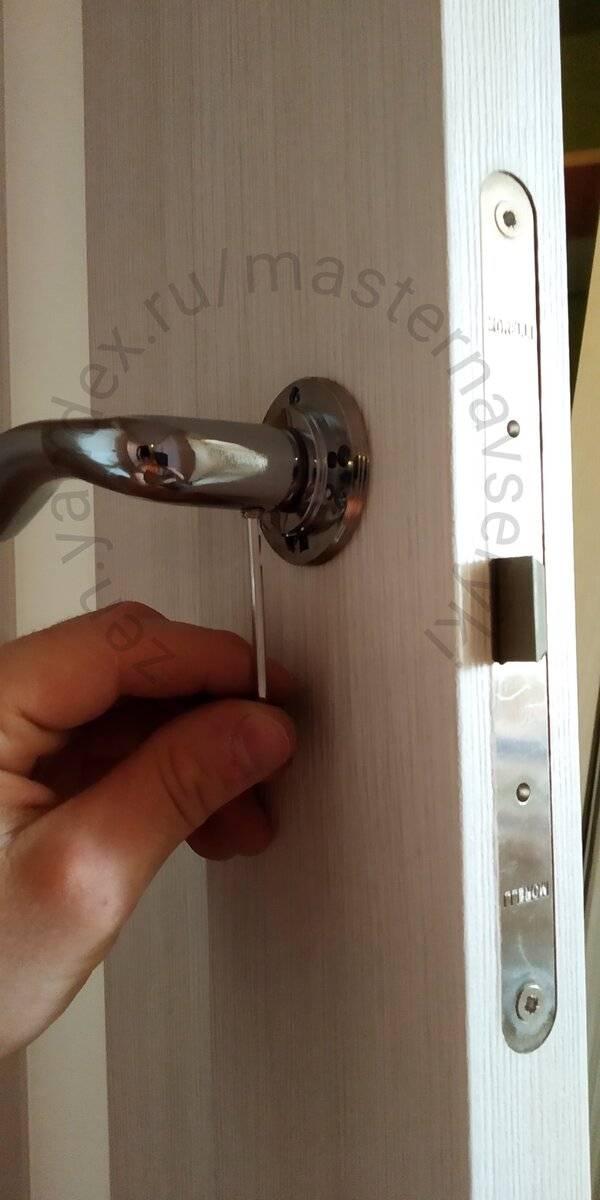

3. Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
4. Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
5. С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
6. Вставляют декоративную планку, закрепляют на стержне.
7. Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
8. Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

1. Подготовьте необходимые составляющие части механизма.
2. В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
3. В процессе установки замка межкомнатная дверь должна быть закрытой.
4. По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
5. Снимите стикер.
6. Отсоедините защитную крышку от электромагнитного запора.
7. Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
8. Саморезами зафиксируйте планку.
9. Присоедините питающий провод через технологическое отверстие.
10. Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
11. Установите защитную крышку.
12. Фиксирующие шпонки необходимо вставить в ответную планку.
13. Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.
