Как спрятать трубы отопления: разбираем виды коробов и декоративных накладок

Что необходимо учесть при маскировке батареи

Перед тем, как приступить к маскировке, необходимо знать несколько важных нюансов:

• Первым делом нужно понимать, что при любом способе произойдет потеря тепла.
• Конвекционные потоки воздуха не должны ничем ограждаться, только так можно будет сохранить равномерный обогрев комнаты, а окна не будут запотевать.
• Для различных ЧП стоит заранее продумать свободный доступ к резьбовым соединениям и радиатору — это может быть окошко или съемная конструкция, к примеру, дверь с петлями.
• Для ремонта в хорошей доступности должны оставаться кран, термоголовка и другие элементы системы отопления.

Разбираем виды коробов и декоративных накладок

Одним из наиболее популярных способов как спрятать трубы отопления в частном доме выступает метод установки накладных коробов и декоративных накладок. Этот метод обеспечивает визуальное закрытие трубопроводов без проведения работ, связанных с переносом самих труб. Кроме того, не требуется нарушать целостность стен, в них не долбятся каналы для прокладки магистрали. Этот метод хорош тем, что для его осуществления нет необходимости согласовывать с обслуживающими организациями разрешения на проведения работ. Вместе с тем выбрать ту или иную технологию работ диктует целесообразность и эстетичность готовой композиции.

Для того чтобы спрятать трубы отопления при помощи коробов или декоративных накладок на практике используется 5 основных вариантов:

• Перфорированные накладные короба;
• Металлические короба и накладки;
• Плинтусные модели коробов;
• Гипсокартонные конструкции;
• Пластиковые туннели и короба.

В качестве дополнительных видов отделки могут применяться:

• Деревянные конструкции;
• Картонные накладные элементы;

Выбирая метод как спрятать трубы в частном доме необходимо взять во внимание тот факт, что при этом старая разводка труб отопления остается без изменения и поэтому необходимо, прежде чем устанавливать экраны и короба провести подготовку поверхностей труб, устранить ржавчину и провести окрашивание поверхности. Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия. Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия

Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия.

Гипсокартонные конструкции

Самым простым и технологически доступным методом как спрятать трубы отопления выступает установка гипсокартонной конструкции. Это на сегодняшний день самая универсальная технология. Полосы гипсокартона крепятся к деревянным рейкам или металлическому профилю  конструкции закрывающей трубы. Это могут быть вертикальные, горизонтальные или сложной формы короба, благо гипсокартон может позволить выполнить буквально все варианты. К тому же это универсальный материал, после дальнейшей обработки на него можно нанести шпаклевку и в дальнейшем использовать практически все отделочные материалы – от виниловых обоев и до керамической плитки. Еще одним плюсом гипсокартона выступает возможность установки в коробке ревизионных люков, что очень удобно для того чтобы спрятать приборы учета, краны, и другую аппаратуру.

Металлические короба и накладки

Металлические короба и накладки пока нашли небольшое применение и в основном используются для декорирования больших общественных помещений. В частном доме или квартире удобнее использовать панели и короба из перфорированного металла. Для этого подойдут панели из анодированного алюминия, нержавеющей стали или панели, покрытые порошковой краской. Минусом этого вида отделочного материала заключается его дороговизна и необходимость учитывать декоративные свойства в оформлении

Такой яркий материал, как блестящая нержавеющая сталь будет сильно привлекать к себе внимание, поэтому интерьер с таким элементом необходимо оформлять с особой тщательностью

Пластиковые конструкции

Пластик нашел применение сразу в нескольких вариантах отделочных материалов способных помочь решить проблему как задекорировать трубу отопления. В этом деле можно использовать пластиковую вагонку для постройки короба, готовые пластиковые короба для прокладки кабельных линий и линий связи, декоративные пластиковые плинтусные конструкции.

Для пластиковой вагонки используется так же как и для гипсокартона основа в виде каркаса. Обычно каркас изготавливается из деревянных реек. Металлические конструкции используются для помещений с повышенной влажностью, например, для ванных и санузлов. Панели можно разместить вертикально или горизонтально. Для того чтобы панели были оформлены привлекательно можно подобрать вагонку не только с принтом, но и с необычной фактурой поверхности, например, имитирующей поверхность дерева или ткани.

Каркас

Принцип устройства каркаса при подготовленной разметке: на каждую линию крепится по профилю, плюс соединение соответствующих углов. То есть, помимо основных, понадобится еще 2 профиля для соединений углов между потолком и полом.

При устройстве любого стоячего короба из гипсокартона (вертикально, на высоту всего помещения) применяются профили шириной 3-6 см. Форма – швеллер либо уголок.

В центре

Труба в центре комнаты

Подробно рассмотрим, как сделать каркас для короба в углу помещения:

• Нарезать металлические профили на части необходимой длины.
• Приставить одну из частей к линии разметки и сделать несколько отверстий, шаг 15-20 см.
• Убрать металл и на намеченных местах проделать отверстия под дюбеля для гипсокартона. Забить дюбеля.
• Приложить металл к линии и прикрутить шурупами.

Далее в той же последовательности крепятся остальные части.

Для устройства деталей, которые не прилегают к стенам, нужно:

• прорезать верхний и нижний края профиля (в случае использования швеллера);
• загнуть центр и немного обрезать боковые части.

Центральная часть будет монтироваться к части, которая уже прикреплена к потолку и полу. Боковые части будут заходить за каркас, для уверенности, их можно пристегнуть небольшими шурупчиками.

В углу

Данный тип каркаса может устраиваться для труб, расположенных в углу помещения. Часто жильцы желают спрятать отопительные трубы, и короб для труб отопления из гипсокартона помогает сделать это в считанные минуты.

Короба, устроенные в углу, отличаются от расположенных в центре комнаты только отсутствием второй металлической направляющей, соединяющей пол и потолок. Когда короб имеет форму параллелепипеда, используются две таких направляющих, но при угловом размещении одна сторона пропадает.

В плане сбора каркаса – система подобная, только с использованием меньшего количества сборных частей. Также в качестве угловой направляющей удобней использовать профиль в форме уголка, с полкой шире, чем у основного используемого металла. Он применяется, чтобы не подрезать швеллер, а наложить уголок сверху на другие детали.

Варианты декорирования элементов системы отопления

В быту используют невероятное число различных материалов для изготовления декоративных интерьерных изделий вручную и готовых аксессуаров. Каждое из них можно попробовать применить для того, чтобы ненавязчиво вписать детали системы обогрева в обстановку, либо в качестве эффектного и нестандартного решения задачи их маскировки.

Гардины и портьеры служат проверенным способом надежно закрыть, а также украсить оконные проемы. Удлиненные модели захватывают и пространство под ними, где обычно расположены батареи. Если же установить карниз выше обычного или на потолок, можно легко спрятать трубы отопления вместе с точками их перехода под перекрытие.

Высоко подвешенные шторы позволяют легко скрыть элементы системы обогрева строенияИсточник hoff.ru

• Вертикально ориентированные трубы нередко оформляют в эко-стиле, превращая их в стволы деревьев, лианы с помощью материалов природного происхождения (пеньки, джута, рогожи). Для украшения можно использовать крупные бусины, искусственные цветы, фигурки насекомых и птиц из металла, керамики или глины.
• Любые элементы отопительного трубопровода легко сочетать с фоном и сделать практически незаметными с помощью грамотного подбора чехлов, нанесения узора, окрашивания.
• В сочетании с функциональными предметами интерьера трубы допустимо стилизовать под опоры либо навесы. В таком виде они особенно хорошо смотрятся рядом с открытыми полками и стеллажами.

При подготовке сырья для декора используют негорючие составы, в некоторых случаях перед их применением устанавливают теплоизолирующие кожухи. Применяемые для тонирования и нанесения узоров лакокрасочные материалы должны быть термостойкими, устойчивыми к механическим воздействиям, неспособными к выделению токсичных элементов. Лучше всего для реализации указанных целей подходят алкидные эмали, акриловые и водно-дисперсионные покрытия. Работы выполняют в теплое время года, когда система теплоснабжения не используется, надолго остается холодной.

Спрятать за фальш-стеной

Любой декор труб отопления не должен препятствовать доступ к зонам возможных аварий. Поэтому стоит отдавать предпочтение тем конструкциям, которые отвечают этим требованиям. Одна из них – фальшь-стена, возведенная при помощи металлических профилей. Обшивать их можно потом чем угодно: гипсокартоном, пластиком, фанерой. Главное, оставить доступ в виде открывающихся люков к местам соединения труб с отопительным прибором, к местам расположения муфт и тройников

Перед сборкой короба важно обследовать трубопровод и выполнить следующие действия

Для маскировки стояков лучше возводить фальшь-стенку

1. Если стояки отопления собраны при помощи металлопластиковых труб, соединенных разборными фитингами, последние стоит удалить и заменить их на прессовые.

2. Если разводка старая, придется полностью ее поменять.

3. Трубы из меди или из стали предварительно целесообразно закрыть любым пластичным теплоизолятором.

После обшивки каркас полностью закроет все технические узлы

Короб закрывается гипсокартоном

Готовую фальшь-стену можно потом декорировать чем угодно: на нее можно поклеить обои или положить керамическую плитку

Важно помнить о том, что ее сооружение отнимет у помещения полезную площадь. Для малогабаритных помещений такой декор труб отопления не подходит

Здесь можно использовать другой способ.

Короб может стать частью общего декора квартиры

Монтаж труб в стене

К монтажу стояков в стене надо подойти со всей ответственностью. Прежде всего, надо быть уверенным, что трубы не протекут. И уж точно нельзя замуровывать соединения.

Шаг 1: расчет

У полимеров так называемое линейное расширение достигает 5 мм, поэтому необходимо предусмотреть достаточное количество компенсаторов. Размер штроб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, объема строительного раствора.

Шаг 2: монтаж

В стене делается углубление согласно произведенного расчета. В этой штробе по всей высоте устанавливаются вертикальные и горизонтальные кронштейны. На них насаживается стояк, обернутый в теплоизоляционный кожух.

Перед заделкой штробы необходимо подключить и проверить магистраль. Если все в порядке, отверстие заделывают.

Шаг 4: составление схемы

По окончании работ обязательно составляется исполнительная схема — где проходит трасса. Она нужна, чтобы не повредить трубопровод в результате мелкого ремонта.

Способы скрытия системы отопления в квартире

Желаете спрятать трубы отопления в квартире? Вы можете воспользоваться одним из двух вариантов:

• Декоративные элементы. Допускается использование колонн, арок и иных деталей, позволяющих украсить помещение и скрыть все лишнее;
• Гипсокартон. Изготавливается «короб» (на каркасе), затем он устанавливается в нужное место и покрывается краской или обоями.

Рекомендация: Прятать трубы в капитальные стены – весьма плохая задумка. Подобные действия запрещены. К тому же, это просто непрактично. При аварийных ситуациях или при необходимости обслуживания трубопровода до него будет просто невозможно добраться.

Спрятать трубы в частном доме более просто. Для этих целей существует масса простых решений:

• Поместить трубопровод в стяжку;
• Протянуть изделие через лаги, в которых предварительно просверлены отверстия соответствующего диаметра;
• В многоэтажных зданиях трубопровод можно скрыть, поместив его на потолок. При этом применяется система натяжных потолков;
• Может применяться гипсокартон;
• Для частных домов актуальны все способы, подходящие для квартир.

Рекомендация: Самое главное помнить о том, что к трубопроводу должен быть обеспечен легкий доступ.

Прячем при помощи гипсокартона

Подробней остановимся на этом варианте маскировки, ведь он недорог и прост в исполнении. Алгоритм работы:

1. Для защиты труб отопления от негативных внешних воздействий можно применить специальную гидроизоляционную пленку. В качестве ее можно использовать вспененный полиэтилен. Необходимо разрезать его, а затем прижать к трубопроводу и зафиксировать посредством скотча;
2. Каркас для «короба» выполняется при помощи оцинкованных профилей. Для выполнения крепления следует приобрести дюпель-шурупы и саморезы. Каркас может быть также выполнен из пропитанного олифой или водоотталкивающим составом деревянного бруса;
3. После того, как каркас выполнен, его следует обшить гипсокартоном. Крепится материал при помощи саморезов. При этом должен соблюдаться шаг 25 или 30 см.

Если вам до конца не ясно, каким образом выполнять работы, для подстраховки посмотрите фото соответствующей направленности, на которых показано, как профессионалы выполняют маскировку. Фото позволят вам визуализировать информацию, изложенную в данной статье.

Фальш-стена

Вы также можете выполнить специальную фальш-стену. Соорудить ее можно из стеновых панелей. Изнутри пространство заполняется любым звукоизоляционным материалом. Имейте в виду, что такая стенка для маскировки достаточно большая по размерам и занимает немало пространства. Поэтому стоит хорошо подумать, прежде чем устанавливать ее в маленькой квартире. Подобная стенка для массировки может послужить и отличным дополнением к дизайну интерьера. Достаточно смастерить в ней полочки, ниши с подсветкой.

Спрятать трубы отопления также можно при помощи перфорированного навесного экрана или драпировочной ткани. Из драпировочного материала хорошо выполнять тканевую ширму или своеобразные шторы. Трубопровод также можно покрасить в разные цвета, стилизовать их под дерево.

Маскировка трубопровода – это очень даже творческий процесс, итоги которого зависят исключительно от вашей фантазии. Если в голову не приходят оригинальные варианты оформления, посмотрите красочные фото соответствующей направленности. Фото позволят вам найти простой и эстетичный вариант маскировки, или же вдохновят на какие-либо свои идеи.

Благоустройство дома

Во всех квартирах старой постройки в системах отопления используются металлические трубы, как правило, покрашенные в цвет стен. Такая конструкция довольно заметна, потому в современном дизайне квартир стараются спрятать трубы отопления. Сделать это можно несколькими способами, причем все они довольно просты и требуют минимальных трудозатрат.

Выбор метода маскировки труб отопления зависит во многом от стиля интерьера. Например, если прослеживает стиль барокко, то можно задекорировать трубы с помощью лепнины или накладок в виде колонны. Если стиль минималистический, то лучше сделать простой короб из гипсокартона и покрасить его в тон стен. Также можно выйти из ситуации, применив стеновые панели, которые послужат щитом и позволят спрятать все коммуникации. Способов много, потому подобрать оптимальный не составит труда.

Гипсокартон для маскировки труб

Подавляющее большинство случаев маскировки трубопровода относится на гипсокартон. Как во вспомогательных, так и в жилых помещениях вокруг вертикальных и горизонтальных участков удобно создать каркас, состоящий из оцинкованного профиля или деревянных брусьев, а затем обшить гипсокартоном.

Вариантов применения этой конструкции всего два: устройство фальшстены и монтаж короба.

Если ваше желание – замаскировать трубопровод отопления гипсокартоном, необходимо соблюдать некоторые условия:

• Потребуется замена трубопровода отопления, если он слишком изношен и дальнейшая его эксплуатация грозит аварийной ситуацией;
• Произвести установку прессовых фитингов взамен разъемных на металлополимерных трубах;
• Стальные и медные трубы отопления теплоизолировать;
• В местах установки тепловых счетчиков, муфтовых соединений, тройников и отводов выполнить смотровые дверцы для оперативного доступа к ним в случае аварии.

С желанием замаскировать гипсокартоном полипропиленовые трубы следует расстаться. К слову говоря, систему отопления с применением этого вида труб не рекомендуется делать вовсе в виду ограничения их по оптимальному температурному режиму использования.

Основные моменты устройства фальшстены такие же, как и при устройстве гипсокартонного короба. Единственным минусом этой конструкции является уменьшение площади помещения. Фальшстена оформляется как и другие стены помещения, поэтому не бросается в глаза.

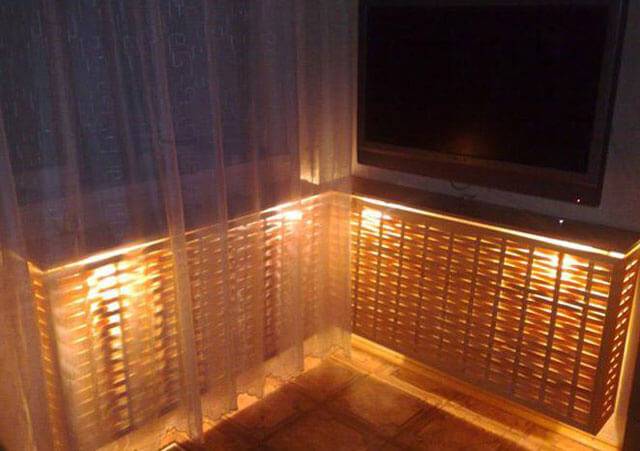

Деревянные короба для труб

Натуральный материал, к которому относится дерево, превосходно вписывается в практически любой интерьер и короб из него будет идеальным обрамлением для труб отопления. Единственный момент, который следует при этом учитывать – древесина и изделия из нее являются плохими проводниками тепловой энергии.

По этой причине, декоративный экран, состоящий из планок, не должен закрывать верх отопительного прибора, если речь идет о конвекционном радиаторе, либо решетки конструкции следует располагать реже, чтобы не задерживалось тепло от традиционных батарей.

Нужно учитывать, что со временем деревянный короб для труб под действием высоких температур будет рассыхаться, менять геометрические размеры, а краска на них особенно изнутри начнет вздуваться. Чтобы сохранить структуру деревянной конструкции, нужно выдерживать расстояние до радиаторов, равное не менее 3-4 сантиметрам.

Заделка труб отопления в стене

Этот способ годится при монтаже вновь устраиваемой отопительной системы и предполагает следующий перечень работ:

1. Составляется исполнительная схема прокладки труб, при этом должен учитываться диаметр труб, способ теплоизоляции и толщина заделываемого слоя.
2. Далее в стене делается штроба – специальное углубление по всей длине прохождения трубы. Для выполнения штробы используют перфоратор или штроборез. Также необходимо предусмотреть места установки тройников и отводов – к ним должен быть доступ.
3. Надев изоляцию на трубу, ее прячут в штробу и при установке в углубление следят за тем, чтобы труба была тщательно зафиксирована.
4. Крепление труб отопления к стене проводят с помощью специальных кронштейнов. Для этого в стене сверлятся отверстия, в которые вставляются дюбели. На них вешаются кронштейны, служащие в качестве держателей для труб.
5. После этого обычно проводится испытание труб на работоспособность, и только потом трубы заделывают слоем раствора.

Скрытие труб отопления в штробах, выполненных в стене и в полу

Заделка труб в полу

Укладка труб в полу по технологии мало чем отличается от заделки трубопровода в стену. Но здесь есть свои нюансы. По месту нахождения система может играть роль теплого пола или, по крайней мере, теплого плинтуса. У этого вида обогрева большие преимущества: он равномерно нагревает стены. Таким образом, можно утеплить самую холодную стену, на которой находится окно.

Важно при этом помнить, что бетонная стяжка должна быть достаточной толщины, чтобы не проломиться, если на место, где проходит трасса, случайно наступят. Монтаж труб в полу осуществляется при прокладке отопительной системы

Монтаж труб в полу осуществляется при прокладке отопительной системы.

Пошаговый список работ выглядит следующим образом:

В полу делается штроба, глубина которой рассчитывается с учетом теплоизоляционного материала и раствора

Важно, чтобы верхний край трубы не превышал уровень пола.
Трубопровод в кожухе укладывается в штробу.
Производятся испытания системы.
Штроба заделывается бетоном.
Сверху укладывается материал напольного покрытия.. В этой системе, если она производится в частном доме, стоит предусмотреть циркуляционный насос, ведь в горизонтальных трубах течение воды замедляется

Также стоит помнить, что при прорыве придется разламывать пол. И конечно, надо иметь исполнительную схему работ, чтобы знать расположение магистрали в полу

В этой системе, если она производится в частном доме, стоит предусмотреть циркуляционный насос, ведь в горизонтальных трубах течение воды замедляется. Также стоит помнить, что при прорыве придется разламывать пол. И конечно, надо иметь исполнительную схему работ, чтобы знать расположение магистрали в полу.

Виды

Для изготовления короба, маскирующего трубы отопления, можно использовать следующие материалы:

• Гипсокартон.
• Пластиковые изделия.
• Кирпич.
• Натуральную древесину.
• Металлические конструкции.
• Плиты МДФ.

Ну, а наиболее востребованными для сборки подобных конструкций остаются такие материалы, как гипсокартон, твёрдый пластик и металлические экраны.

Гипсокартонный короб

Гипсокартон — недорогой материал, устойчивый к температурным перепадам, не выделяет токсичных веществ при нагревании, легко режется и сверлиться. Выпускается он в форме прямоугольного листа, из которого можно вырезать детали короба практически любой конфигурации. Для помещений с повышенной влажностью (ванна, санузел) изобретён специальный влагостойкий гипсокартон, который можно без всякой опаски использовать для изготовления короба. А, ещё, гипсокартонная обшивка совместима с разными видами отделки, что позволяет идеально вписать конструкцию в любой дизайн интерьера.

Пластиковые изделия

Для маскировки отопительных коммуникаций применяются различные пластиковые изделия:

• Панели. Их используют для обшивки конструкций, закрепляя на направляющих деревянного или металлического каркаса.
• Готовые короба для труб отопления. Они выпускаются в форме своеобразного пенала и фиксируются сразу к стене.
• Короба — плинтусы. Используются для сокрытия коммуникаций, расположенных вдоль пола.

Металлические конструкции

Съёмные изделия из металла для сокрытия элементов отопительных систем изготавливаются из мелкоячеистой сетки или перфорированной листовой стали, характеризующейся высокой прочностью и стойкостью к деформациям. Перфорация поверхности позволяет свободно циркулировать воздуху, поэтому такие короба не снижают эффективность отопительной системы. Форма их может быть прямоугольной, угловой или закруглённой, что позволяет подобрать оптимальный вариант для трубопроводов любой конфигурации. Крепятся подобные изделия к стенам при помощи специальных уголков.

Как сделать регистры из круглых труб своими руками

Этот вариант получил наибольшее распространение из всех вышеназванных конструкций по нескольким причинам: для изготовления не требуется обладать специфическими навыками, круглые трубы доступны в продаже, а схема изделия несложная. Необходимые материалы и инструменты:

• круглые трубы нужного диаметра (40–70 мм);
• патрубки Ø 25 мм;
• торцевые заглушки;
• кран спускной;
• болгарка, ножовка по металлу;
• сварочный аппарат;
• измерительный инструмент.

Стандартный четырехкамерный радиатор

Если планируется изготовление автономного «самовара», то дополнительно потребуется приобретение ТЭНа и расширительного бачка. Схема работ по изготовлению и подключению устройства выглядит следующим образом:

1. Выбор подходящей для конкретного случая модели: горизонтальные или вертикальные радиаторы отопления.
2. Определение размеров, составление схемы.
3. Закупка материалов.
4. Сварка изделия (или реже сборка резьбовым соединением).
5. Проверка герметичности.
6. Подключение к системе отопительного контура.

Ниже даны рекомендации по самостоятельному изготовлению регистров из круглых труб.

Смонтировать изделие сможет любой сантехник или человек, имеющий навык сборки труб или разводки по образцу или схеме.

Для изготовления регистров не требуется чертежей, достаточно простой схемы или рисунка, дающего представления о том, какая конструкция должна получиться на выходе.

Важно не поддаваться соблазну «наварить трубу потолще». Чем больше диаметр труб, тем больший объем воды придется нагревать, а это дополнительная нагрузка на котел плюс неоправданное увеличение счета на отопление

Оптимальный условный диаметр трубы – Ø 32 мм

Оптимальный условный диаметр трубы – Ø 32 мм.

Увеличить теплоотдачу можно за счет увеличения расстояния между трубами – к значению диаметра трубы добавить 5 см.

Самое надежное соединение – сварка. Если используется резьба, то в качестве прокладки применяют сантехнический лен или клей-герметик UNITEC, который специально предназначен для резьбовых соединений в водопроводных системах.
