Подробно о том, как собрать подъемную и обычную кровать: инструкции и схемы

Изготовление составляющих

Что касается отдельных элементов, то любая кровать будет состоять из:

  • каркаса;
  • ламелей;
  • изголовья и изножья.

Особое внимание при изготовлении кровати уделяется ее каркасу. Он должен быть прочным, надежным и способным выдерживать большие нагрузки. Для этих целей подойдет недорогая, но прочная древесина (сосна или береза)

Для этих целей подойдет недорогая, но прочная древесина (сосна или береза).

Внимание: выбирая материалы для изготовления каркаса спального места, проверьте его на отсутствие дефектов и изъянов

Изголовье и изножье

При изготовлении изголовья и изножья можно проявить максимум фантазии. Здесь уместны различные материалы, включая текстиль. Для классических интерьеров целесообразно использовать натуральный массив, на который можно нанести резьбу или технику состаривания.

Для современных интерьеров больше подойдут МДФ или ЛДСП. Эти элементы кровати хоть и принимают на себя значительные нагрузки, но больше они являются декоративными элементами. Эти элементы кровати можно украсить:

  • резьбой;
  • декупажем;
  • художественной росписью;
  • обтянуть текстилем.

При изготовлении ламелей стоит выбирать эластичную и упругую древесину, например, сосну или ясень. Изготавливаются ламели достаточно легко.

Справка: ширина ламелей должна варьироваться в пределах 5 – 10 см, и устанавливаются они на расстоянии друг от друга 5-8 см.

Составление дизайн-проекта

Перед работой нужно подготовить чертеж парящей кровати для изготовления своими руками. Для начала нужно определиться с габаритами создаваемой мебели, выбрать необходимый материал, решить, какие части будут входить в конструкцию, четко представить внешний вид будущего изделия.

Первый этап заключается в просмотре фото готовых моделей и выборе подходящего варианта

Внимание следует обратить на материалы, из которых выполнена мебель, габариты, дополнительные элементы, используемые для декора

Чтобы определиться с размерами необычной конструкции, нужно произвести точные замеры помещения, в котором будет установлена кровать. Затем полагается выбрать матрас, от габаритов которого также будет зависеть составление схемы мебели с эффектом левитации.

После определения ширины и длины решается вопрос с габаритами опоры. Лучше взглянуть на мебель с наибольшего расстояния и сделать набросок.

Только тогда можно окончательно выбрать размер опоры, решить, насколько меньше ее делать относительно основной части конструкции. Следует учесть, что опора не должна быть узкой, в противном случае, кровать раскачается.

Существуют варианты моделей, не требующие наличия опоры. В этом случае летящая конструкция имеет изголовье большой толщины и Г-образную стальную трубу, короткий отрезок которой, прочно фиксируется к стенке.

Рама изготавливается достаточно крепкой, чтобы не раскачиваться и не сломаться даже при сидении на краю кровати. Возможно изготовление промежуточного варианта с меньшей по размеру опорой, выполненной из высокопрочного прозрачного, практически невидимого материала.

Затем выбирается конфигурация и размер изголовья, которое является одной из основных частей конструкции и определяет дизайн кровати. Рассматриваются цвет изделия и декоративные элементы.

Далее составляется схема парящей кровати, осуществляется проработка элементов конструкции, соединений, деталей, служащих для усиления. В процессе работы нужно чаще проверять результаты, измерять детали по несколько раз, чтобы исключить возможную ошибку на начальном этапе, а не в конце изготовления изделия.

Чертеж составляется как для всей конструкции, так и для деталей. Для точного изготовления выполняются не одна, а несколько проекций. По окончании прорисовки плана можно приступать к приобретению материалов и инструментов.

Следующая
КроватьКак сделать кровать трансформер своими руками: чертеж, схема

Как установить газлифт в кровать

Данный подъемный механизм – самый популярный среди производителей, около 50% всей мебели оснащены именно этим подъемником. Как собрать и установить газлифт на кровать? Предлагаем пошаговую инструкцию.

Шаг 1. Собрать короб кровати. Установка подъемного механизма не может быть осуществлена без готового нижнего корпуса, ведь именно к нему он будет крепиться.

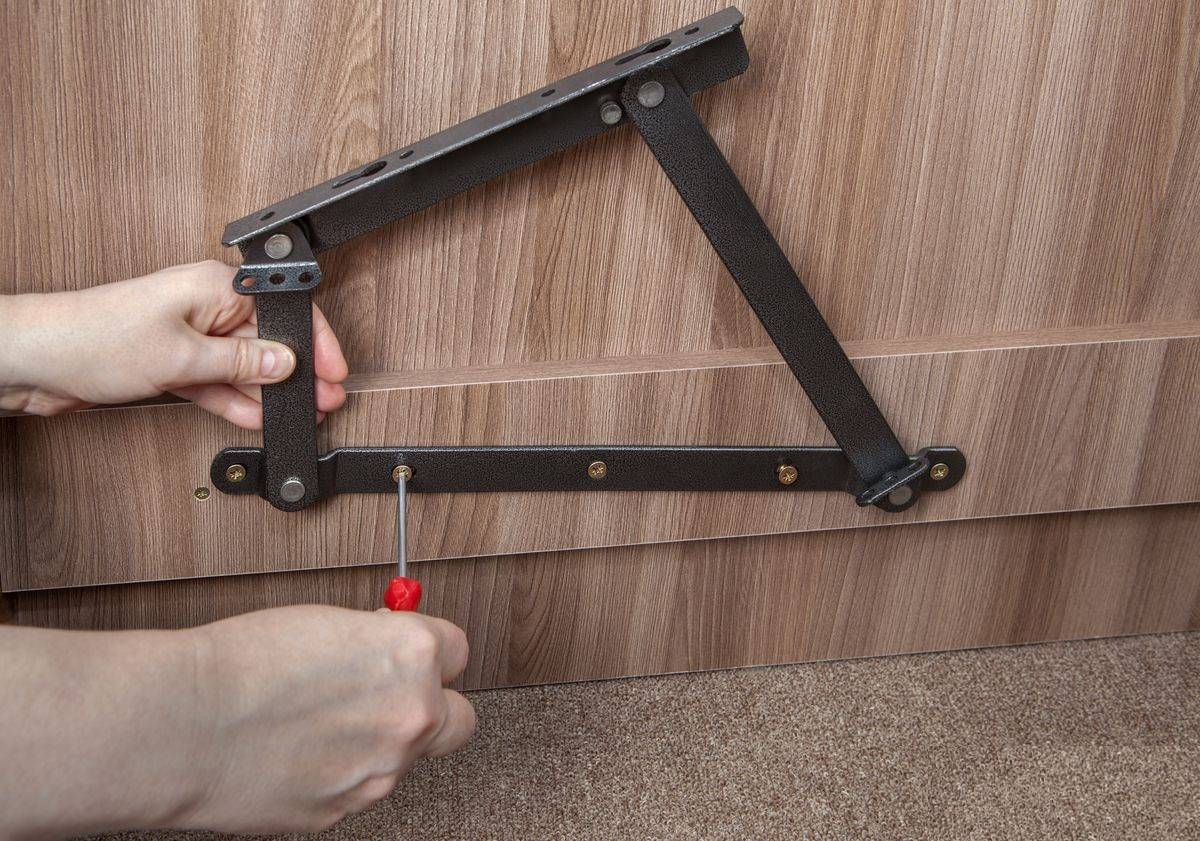

Шаг 2. Собрать подъемник, зафиксировать его у боковой панели. Это самое ответственное задание. Сборка механизма – кропотливый труд, требующий знаний и конструкторского мышления, поэтому опытные мебельщики рекомендуют приобретать уже собранное устройство. Оно не требует многочисленных манипуляций, лишь правильное расположение относительно сторон (лево и право), и строгую симметрию.

Шаг 3. Закрепить ортопедическое основание на подъемном механизме. Верх кровати, или ортопедическое основание, на котором будет лежать матрас, предварительно нуждается в сборке, и только в готовом виде его следует крепить на подъемник и газовые амортизаторы

Важно отметить, что крепление должно происходить при поднятом основании

Процесс установки завершен, можно демонстрировать работу подъемника, закручивать плохо закрепленные детали, укладывать на кровать матрас. Алгоритм достаточно прост, при соблюдении инструкций с ним справиться любой

Самое важное – это непосредственно газлифт, чтобы выбрать его правильно, рассчитать оптимальную нагрузку, лучше обратиться к специалисту

Автоматические паллетоупаковщики

Наиболее широко распространённые модели на рынке упаковщиков, главное преимущество которых заключается в производительности и качестве работы. Устройство полностью автоматизировано и не нуждается в непосредственном контроле оператора – тому достаточно лишь поместить груз на рабочую платформу, проверить наличие плёнки с плёнкой и нажать кнопку на пульте.

После этого аппарат включается; при этом начинает вращение подвижная механическая «рука», у основания которой закреплены рулоны с плёнкой, осуществляя плавную и повсеместную обмотку груза. При этом возможно отрегулировать как скорость движения «руки», так и уровень натяжения плёнки, что позволяет значительно сократить её расходы (в два-три раза!). После чего груз снимают с платформы, устанавливают новый и процесс повторяется.

Автоматические паллетоупаковщики работают как в автономном режиме, так и в составе конвейерной ленты – это особенно выгодно при работе на крупных производствах с большим грузооборотом.

Из недостатков данного типа устройств можно выделить лишь невозможность работы с грузами нестандартных, слишком малых и крупных габаритов, а также высокую цену (впрочем, это не станет проблемой для обеспеченных предприятий – к тому же, начальные расходы, несомненно, быстро окупятся).

Рекомендуем купить

Многообразие кроватей

«Как собрать кровать рио 3 по инструкции», в настоящее время в поисковики вводят даже такие запросы. Поможет избежать подобных вопросов тщательная консультация при покупке. С инструкцией сборки лучше ознакомиться еще в магазине. Если возникают какие-то затруднения, то лучше воспользоваться услугами специалистов.

Конструкция такой продукции также слишком разнится. Различают как простые варианты, так и весьма сложные для сборки. Такие модели мебели лучше не стараться собирать самостоятельно, ибо они предполагают вмешательства профессионалов.

Чертежи и спецификации трансформируемой мебели. Схемы установки механизмов трансформации. Инструкции.

В документе для модели ВК 900 приведены общая схема сборки, схема установки механизма подъемника, инструкция по установке механизма подъемника, инструкция по сборке кровати, перечень фурнитуры, список деталей

В документе для модели ВК 900х2000 АЛИСА приведены общая схема сборки, чертежи деталей и узлов, спецификация по деталям, спецификация по кромочным материалам.

В документе для модели ГК 900×2000 АЛИСА приведены общая схема сборки, чертежи деталей и узлов, спецификация по деталям, спецификация по кромочным материалам.

В документе приведен чертеж установки на подъемную шкаф-кровать автоматических ножек.

В документе приведен подробный чертеж установки подъемного механизма для подъемного шкафа-кровати.

В документе приведены общая схема сборки, спецификация по деталям, спецификация расхода плитных материалов, спецификация расхода кромочных материалов, спецификация расхода комплектующих, фурнитуры, чертежи деталей стола-кровати.

В документе приведены общая схема сборки стола-трансформера, спецификация деталей на стол-трансформер 800х800х450

Порядок изготовления кровати самому

Если вы решили изготовить односпальную кровать своими руками, то делайте это последовательно. Нельзя просто купить несколько досок и соединить из между собой.

Вы можете нарисовать эскиз кровати в специальной программе.

Для изготовления качественной мебели вам потребуется выполнить чертежи и схемы, рассчитать размеры кровати, подумать о дополнительных элементах в виде изголовья или подлокотников, еще до самой сборки.

Составление чертежей и схем

Чертеж – это одно из ключевых дел при подготовке к сборке кровати. От того, насколько точно и правильно выполнена схема, будет зависеть конечный результат. Не один, даже профессиональный мастер с большим опытом не работает без чертежа.

Для того, чтобы нарисовать схему, нужно сделать на листе бумаги несколько отрезков, которые будут равны ширине, длине и высоте изделие. При этом нужно учитывать и размеры вашей комнаты, чтобы вы понимали, сколько в итоге остается конечного пространства со всех сторон. Габариты каждой детали рассчитываются и чертятся отдельно.

Пример кровати можно найти в Интернете.

Также, решением может стать и готовый чертеж, который можно найти в книгах или в интернете. Там уже указаны все детали, вам останется лишь подогнать размеры под те, которые подойдут в комнату.

Каркас

Одной из самых важных деталей в кровати является каркас. Он представляет собой короб, который выступает основанием кровать.

Бортики кровати также могут быть сделаны из поддонов.

В самой простейшей сборке он состоит из четырех бортиков, которые стягиваются между собой балкой, для более надежного крепления. Бортики каркаса могут быть узкими, если кровать будет на ножках или широкими, если ножки в проекте не предусмотрены.

Используйте качественный механизм для кровати.

Изголовье

Устанавливать изголовье на кровать не обязательно, однако оно добавляет уют и мебель с ним смотрится более эстетично.

Смотрите в инструкцию при сборке кровати.

Изголовье изготавливается из того же материала, что и каркас кровати, а сверху его можно обшить мягким материалом, покрасить или установить декоративные инструменты. На нем также можно сделать полки или ящики.

Монтаж ламелей

Ламели представляют собой каркас, на который в будущем будет располагаться матрас. Конструкция состоит из основания (как правило металлического) и деревянных реек. Их монтаж в готовое изделие происходит очень легко, достаточно поместить ламели в короб.

Собрать ламели несложно, но нужно это делать аккуратно.

Также можно собрать эту деталь самостоятельно. Ламели необходимы для того, чтобы нагрузка распределялась по матрасу правильно. В этом случае он прослужит вам более долгое время.

Изготовление и установка ножек

Ножки можно изготовить из металла или дерева. Они устанавливаются на короб, после его сборки. Необходимо правильно рассчитать вес кровати с учетом массы человека, и исходя из этого выбрать ножки по размеру.

Используйте качественные инструменты для сборки кровати.

Изготовить их можно из дерева или металла. В первом и во втором случае деталь потребует шлифовки и обработки.

Особенности соединения деталей в модели Мелисса

Мелисса — это классическая модель, собирать её несложно. Имеет несколько вариаций спального места — это:

  • 90 на 200;
  • 120 на 200;
  • 140 на 200;
  • 160 на 200.

Готовым основанием являются деревянные брусья или ламели, к ним прикрепляют ящики для белья. Ширина такого ящика равна 100 см, а глубина 70 см.

Если ширина кровати от 160 см, то в комплекте идут четыре ящика — 2 с правой стороны, 2 — с левой. В комплектацию эти ящики не включаются и они должны быть заказаны по отдельности. В цену, которую предлагает фабрика, включается только основание. Не входят в стоимость тумбочка, матрас, прикроватный комод, но это всё можно заказать отдельно.

У вас возникают вопросы по поводу выбора, покупки, сборки, ремонта и реставрации кроватей? Мы поможем вам разобраться с такими проблемами:

  • Собрать двуспальную или деревянную конструкцию, переделать старое ложе, установить механизм газлифта.
  • Заклеить надувную кровать или соединить две кровати в одну.
  • Задекорировать спальное место и сделать перетяжку мебели для сна.

Как просто сделать и собрать самому в домашних условиях?

Теперь можно приступать непосредственно к деталировке и сборке деталей. Начинается рабочий процесс с разметки пиломатериалов. Прежде чем приступать к распилу, еще раз внимательно сверьте все с чертежом.

Внимание: линии распила рекомендуется отмечать с помощью резака под линейку. После изготовления всех необходимых деталей можно приступать непосредственно к сборке изделия

Этот процесс проводится в следующей последовательности:

После изготовления всех необходимых деталей можно приступать непосредственно к сборке изделия. Этот процесс проводится в следующей последовательности:

  1. Изготавливаем раму кровати, скрепляя все детали дюбелями-саморезами. Специалисты рекомендуют вкручивать саморезы под углом.

    После скрутки все деталей, их края необходимо обработать мини – рубанком или шлифмашинкой. Теперь стоит вооружиться угольником для проверки всех углов конструкции.

  2. Далее переходим к изготовлению опоры реечного дна. Для этого в досках сверлим отверстия на определенном расстоянии.
  3. Теперь приступаем к изготовлению и установке ножек. Для этого используем брус с сечением 100 на 100 мм. По желанию, можно сделать 4 или 6 ножек. Крепятся они саморезами (по 2 на каждую ножку).
  4. После того, как основная несущая конструкция готова и собрана, необходимо приступить к укладке реек. Они укладываются на расстоянии 3-5 см друг от друга.
  5. Теперь можно установить изголовье и изножье.

Внимание: если предварительно просверлить отверстие в древесине, то это снизит риск ее растрескивания

Разновидности ламелей

Деревянные планки делают из гнуто-клееной фанеры, сформированной из нескольких слоев шпона. Прочность и гибкость зависит от вида древесины. Ламели могут быть широкими и узкими. Ширину ламелей подбирают под матрас:

  • Широкие латы (5,3–9 см) подходят для беспружинных моделей, пружинных типа «Боннель», а также изделий с небольшой плотностью пружин и жестким наполнителем. Стоят дешевле, но со временем могут начать поскрипывать. Матрас с такой решеткой изнашивается быстрее.
  • Узкие планки (3–5,2 см) выбирают для моделей с независимыми пружинами или с повышенной плотностью пружин. Подойдут для всех типов матрасов, отлично пружинят, но стоят дороже.


Широкие ламели


Узкие ламели

Латодержатели для крепления ламелей имеют разную степень подвижности. Бывают:

  • врезными – ламели располагаются внутри корпуса рамы, есть склонность к появлению скрипа;
  • накладными пластиковыми – крепятся поверх рамы;
  • накладными каучуковыми – фиксируются сверху, имеют платформу для снижения нагрузки на латы, самые прочные.


Врезные


Накладные из пластика


Из каучука

НаименованиеПрогиб по вертикалиРазворот на 200Вертикальное сжимание
ДвухступенчатыеДаданет
ТрехступенчатыедадаДа

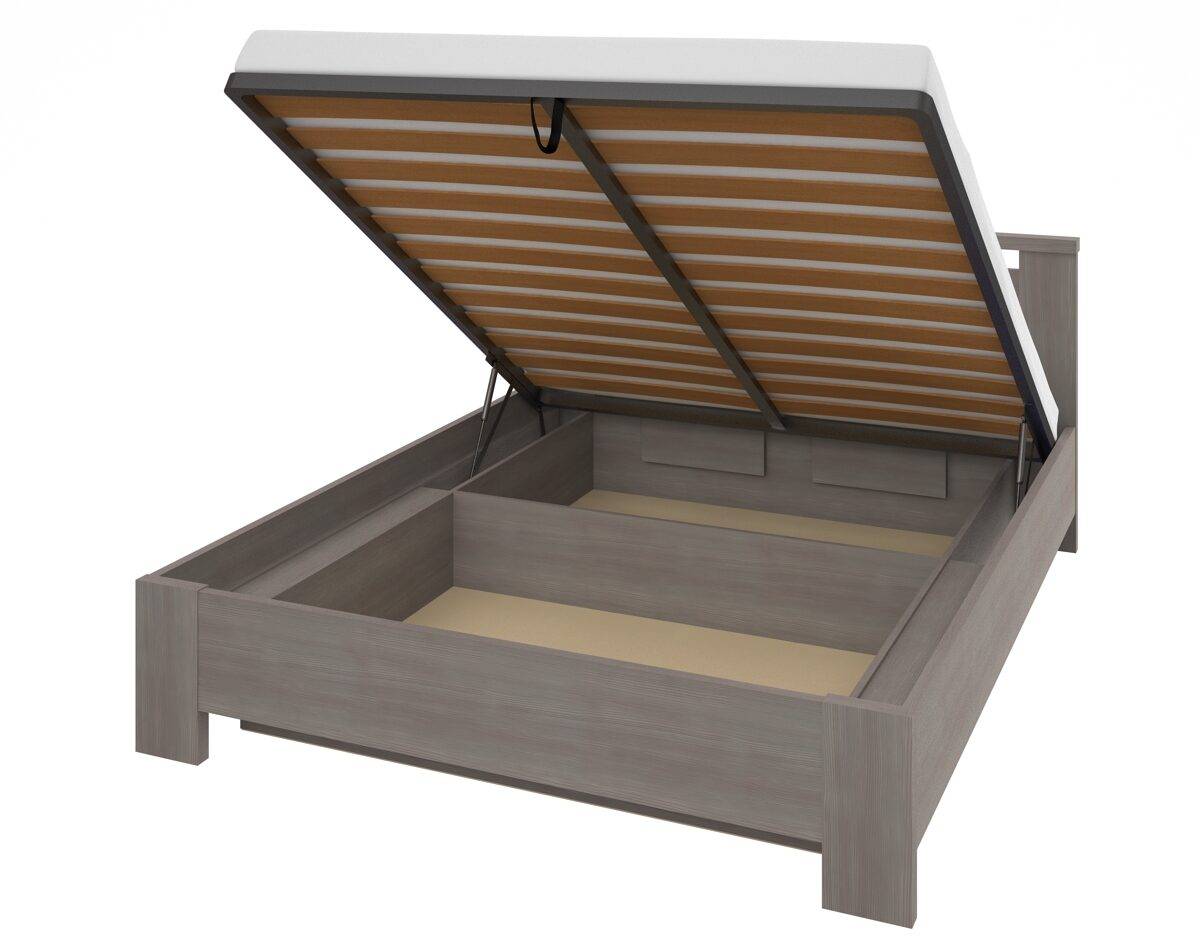

Сборка кровати с подъемным механизмом

Для качественной работы подготовьте инструменты, которые используются в домашних условиях.

Необходимые инструменты и материалы

Вам потребуется:

  • отвертка или шуруповерт с комплектом насадок;
  • молоток среднего размера;
  • реверсивный ключ;
  • инструкция по сборке, в комплекте к изделию.

Нюансы сборки

Перед тем, как начинать сборку внимательно изучите инструкцию производителя, она должна быть ясной. Затем перенесите детали будущей кровати в комнату, где планируется ее расположить.

Проверьте наличие деталей, заглянув в список, указанный в инструкции.

Все шаги можно записать, как чек-лист по сборке кровати, а сами действия лучше выполнять вдвоем, поэтому привлеките домашних.

Обычно каркас деревянный или металлический, подъемный механизм всегда из металла

Основание

Начинать собирать кровать следует с основания, которое состоит из трех рам и изголовья. Для соединения этих деталей в единую конструкцию потребуется взять уголки, небольшие кронштейны или стяжки. Для скрепления необходимо воспользоваться винтами из комплекта модели.

Затем крепим ножки, если есть или устанавливаем мягкие уплотнители, чтобы конструкция не повредила напольное покрытие.

Следующим этапом следует установить к верхней части боковины, если модель предусматривает подъёмный механизм, то устанавливаем его с небольшим люфтом(зазор между деталями необходим, чтобы исключить заедание механизма).

Каркас

Основным элементом любой кровати является каркас, который представляет собой раму, металлическую с закрепленными на ней ламелями.

Каркас может быть деревянным, из массива, доски, бруса или ЛДСП.

Благодаря ламелям обеспечивается поддержка матраса, для максимально комфортного сна.

Благодаря ламелям обеспечивается поддержка матраца, что способствуетя максимально комфортному сну

Стандартная модель

  • С помощью уголков соединяем боковые рамы на высоте около 20 см;
  • На такой же высоте закрепляем подножки;
  • Собираем ребра, они должны быть на 5 сантиметров выше рамы;
  • Укрепляем центральную раму с помощью специальных уголков.

С ортопедическим основанием

На сегодняшний день ортопедическое основание считается самым востребованным, поскольку проблемы с позвоночником есть у большого числа людей. Ортопедическая конструкция состоит из рамы и специальных регулируемых ламелей. Далее она комплектуется матрацем со специально разработанными наполнителями и пружинами, чтобы обеспечивать спокойный сон для людей с проблемами осанки.

Изголовье

В изголовье места, предназначенные для крепления, размечены на производстве

Кровать как полноценный предмет интерьера не только предназначена для сна, но и содержит главный эстетический компонент дизайна спальни

Изголовье может быть резным, мягким, обтянутым тканью или кожей, а также центральным элементом привлекающим внимание в спальне.Ваша задача с помощью фиксирующих элементов соединить боковины рамы с изголовьем

Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью

Сверло взять, предназначенное для дерева. Как правило, изголовье крепится под прямым углом, в дизайнерских моделях бывают исключения. Между собой детали соединяются конфирматами, а углубления закрывают специальными наклейками в цвет мебели.

Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью.

Установка подъемного механизма

Механизм подъема может быть установлен как на боковинах, так и на изголовье и зависит от конкретной модели.

Устанавливать стоит точно в соответствии с инструкцией, чтобы зазор, между комплектующими был минимальным. Далее механизм подъема соединяем с верхней частью основы и проверяем работу подъемника. После проверки можно затянуть винты туже. Теперь на подъемное ложе можно уложить матрац.

Дополнительное оснащение

Для того, чтобы увеличить функционал кровати необходимо рассмотреть дополнительное оснащение. Это могут быть выдвижные ящики, механизм поднятия матраца у изголовья, различные ограничители и другое.

Собрав кровать, своими руками, следует проверить все крепления, механизм поднятия и ножки. При необходимости подтянуть и отрегулировать все узлы.

Собрав кровать своими руками, следует проверить все крепления, механизм поднятия и ножки

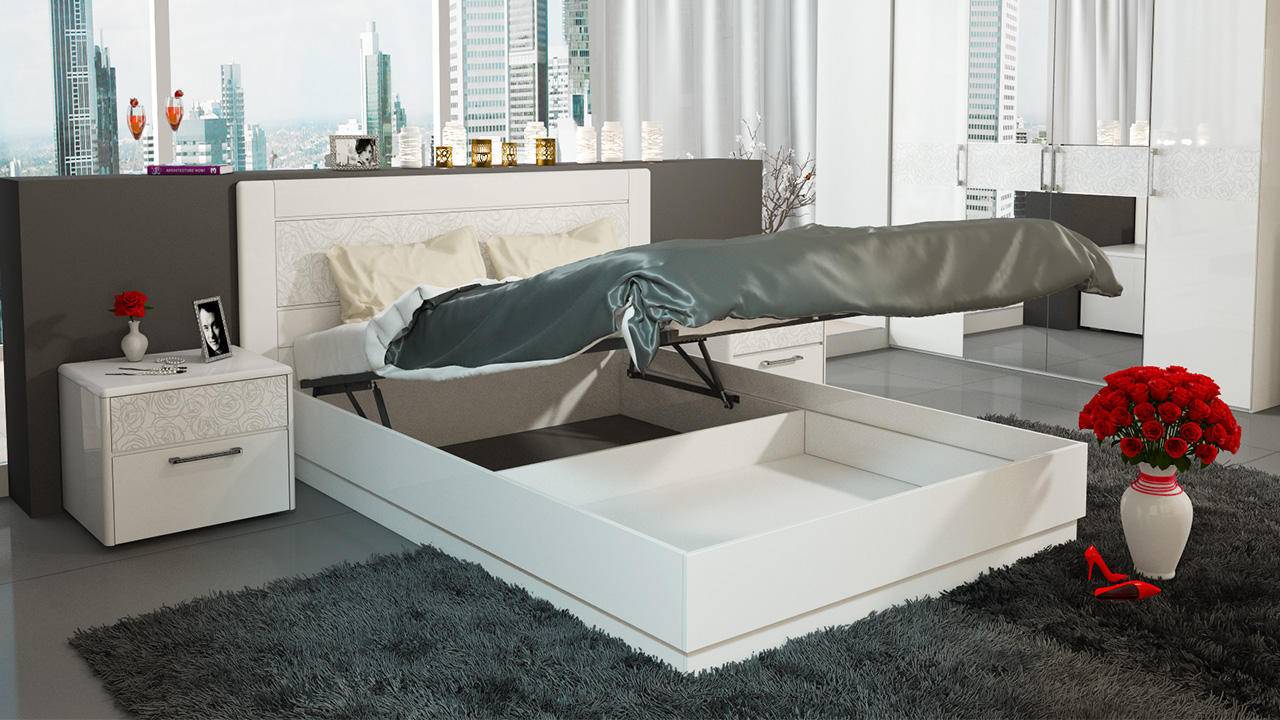

Как своими руками собрать кровать с подъемным механизмом

Если подобрать качественные материалы и точно рассчитать чертежи, получится собрать кровать с подъемным механизмом своими руками. Для изготовления используют ДСП, ОСП, МДФ или фанеры. Корпус можно изготовить из массива дерева, если позволяют возможности.

Но подъемную планку стоит делать из более легких материалов, чтобы не давать высокую нагрузку на механизм. Лучше остановить выбор на МДФ: это безопасные плиты, созданные на основе стружки и смолы, они прочны и удобны в работе

Также важно подобрать обивочную ткань и наполнитель

Необходимые инструменты и крепежные элементы

Прежде, чем приступать к сборке, нужно подготовить материалы изготовления и необходимый набор инструментов:

  • шуруповерт;
  • болгарка с диском для металла;
  • сварочный аппарат;
  • электролобзик;
  • строительный фен;
  • мебельный степлер;
  • рулетка;
  • уровень;
  • карандаш;
  • стальные планки;
  • стяжки, уголки, кронштейны.

Перед работой нужно подготовить все необходимые инструменты.

Этапы работы

Первом делом необходимо вырезать детали по чертежам.

Дальнейшая инструкция по сборке кровати с подъемным механизмом выглядит следующим образом:

  • сборка корпуса;
  • монтаж ножек, угловых стяжек;
  • установка механизма подъема;
  • крепление рамы.

На первых этапах работы ведутся также, как и сборка обычной кровати. Различие лишь в установке подъемного механизма.

Сборка основания и короба

Периметр корпуса состоит из изголовья и 3 царг, которые необходимо соединить между собой мебельными стяжками или уголками и кронштейнами, которые крепятся винтами. Работу лучше выполнять с напарником, который будет придерживать соединяемые детали.

Каждая частичка кровати должна быть продумана.

Важно проверить ровность пола: если кровать будет установлена с перекосом, механизм не сможет нормально функционировать. Как собрать основание и корпус:

  • детали соединяют на полу во избежание перекосов;
  • для выравнивания углов используют строительный угольник;
  • стяжку осуществляют строительными уголками, шляпки саморезов должны слегка утопать в толще плиты;
  • места стыков дополнительно проклеиваются;
  • спилы обрабатываются от заусенцев;
  • для двуспальных кроватей рекомендуется сделать дополнительную продольную стойку посередине.

В различных моделях могут использоваться разнообразные продольные силовые элементы.

После сборки короба не нужно сразу затягивать болты. Это делают только после выравнивания конструкции по уровню. И проверки точности углов. В готовый короб монтируются поперечные перегородки, которые создадут секции для хранения вещей.

Серийная мебель обычно комплектуется собранным механизмом.

Этот этап можно пустить, если нет необходимости в создании отдельных “ящиков”.

Подъемный короб собирается по тому же принципу, что и основание. Для изготовления используются 3 царги. К ним крепится основание каркас спального места и ламели.

Монтаж ножек и установка угловых стяжек

Ножки крепятся либо на специальные площадки, которые расположены на элементах каркаса, либо бруски (40х50) вкручиваются шурупами внутрь конструкции.

Основание, на котором впоследствии будет размещаться матрас, обычно комплектуется ламелями.

Самый главный этап в сборке корпуса – соединение деталей уголками. Перед креплением необходимо проверить, чтобы все углы были строго 90 градусов. После соединения места стыков лучше обработать клеем, а его излишки сразу удалить.
Установка подъемного механизма

Спальное место на котором встроены подъемные механизмы, обеспечивает эргономичность пространства.

Подъемный механизм можно изготовить своими руками, но лучше заказать готовый на мебельной производстве или в специализированных магазинах.

Как осуществляется монтаж механизма:

  • верхняя планка механизма монтируется к цоколю короба и обрешетке спального места, для этого потребуется металлическая планка жесткости из уголкового проката;
  • чтобы облегчить скольжение шарниров, к коробу крепится нижняя опорная планка.

После установки необходимо проверить прочность креплений и подтянуть (но не перетягивать) болты.

Крепление рамы и матрасодержателей

С помощью саморезов ко внутренней стороне подъемной планки крепятся рейки (примерно 20х80 мм). Их выравнивают по нижнему краю периметра.

Длительная и бесперебойная эксплуатация возможна только при правильной сборке мебели.

На реи укладываются ламели, длина которых соответствует длине мебели. Их крепят на опорные рейки с шагом 15 см. Можно использовать фанеру, если установлена дополнительная центральная стойка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
