Как правильно и быстро демонтировать внешний блок сплит-системы
Данную процедуру не следует выполнять, если система установлена на верхних этажах многоэтажного дома. Это может быть опасно для жизни.
Снятие внешнего блока на верхних этажах
Снятие внешнего блока сплит-системы происходит только после того, как будут правильно выполнены все вышеописанные операции. Начинать демонтаж следует с отключения входного электрического кабеля, провода которого подходят к клеммной коробке кондиционера, расположенной под специальной защитной крышкой. Для упрощения подключения устройства на новом месте провода следует промаркировать соответствующими цветами (красный – фаза, синий – ноль, жёлто-зелёный – заземление).
Остаётся только открутить гайки, которые крепят кондиционер к кронштейнам. Проблемы в этом нет, но необходим помощник, поддерживающий внешний блок во время всего процесса. Когда гайки откручены, можно аккуратно снимать блок и готовить к транспортировке.
Не стоит забывать кронштейны, к которым крепится кондиционер. Обычно их монтируют с помощью дюбелей к внешней части стены, и на демонтаж уходит немного времени.
Следует знать, что производители сплит-системы категорически запрещают перевозить устройства, в которые закачан фреон. Почему? Ответ прост: после всех вышеописанных действий, в системе образуется чрезмерное давление, а корпус кондиционера не рассчитан на даже на малейшее механическое воздействие. Поэтому без необходимых условий (обкладывание блока уплотнителем или специальной плёнкой) корпус блока может просто прорвать. Понять это можно по характерному шипению.
Причины демонтажа бытовой сплит-системы
Казалось бы, очевидной и главной причиной вывода модулей кондиционера из эксплуатации является полное истечение заявленного срока работы этой техники.
Действительно, отработавший свой срок климатический прибор лучше всего заменить новым. И такая практика встречается среди владельцев отработавших кондиционеров довольно часто.
Не самый лучший пример демонтажа внешнего модуля бытовой сплит системы. Такой способ съема – прямое нарушение техники безопасности. Следует использовать иные способы съема
Между тем демонтировать сплит-систему приходится также, если выходит из строя основное технологическое оборудование, к примеру, холодильный компрессор. Рекомендуем детальнее ознакомится с методами диагностики компрессора и советами по ремонту.
Такое может случиться в любое время, независимо от установленных сроков эксплуатации. Во всяком случае, появляется необходимость демонтажа внешнего блока техники.
Не исключается съём блоков кондиционера и с целью переноса системы на другое место установки. К примеру, при смене владельцем прибора одного места жительства на другое.
Подобный вариант демонтажа пусть нечасто, но отмечается в быту. В любом случае, чтобы самостоятельно демонтировать кондиционер без порчи техники, нужно владеть определёнными знаниями.
Как освободить контур системы от хладагента
Чтобы освободить контур системы от хладагента, нужно действовать соответствующим образом:
- Пропустить рабочий режим на воздух с улицы;
- Выбрать с помощью ПУ нижний показатель температуры, к примеру, 18С. Это поможет системе начать быстрее перекачивать фреон в другое отделение. Следует дождаться, пока не будет дуть холодным воздухом;
- Открутить бронзового цвета заглушки, которые прикрывают трассовые трубочные вентили;
- Закрыть вентиль у блока с улицы и трубы с тонким слоем. У сплитов, которые выпущены были давно, задвижки прокручиваются с помощью шестигранных ключей;
- Подсоединить к отводу манометр той стороной, которая имеет большую задвижку;
- Подождать пару минут для выхода фреона в контур с улицы. Процесс фреонного выхода удобно смотреть стрелкой, дошедшей до нуля на манометре;
- Дождаться, пока не будет теплый поток, и закрыть винтик на широкой трубе. Отключить систему кондиционера из электросети. О его включении говорят горизонтально расположенные с вертикальными закрывающимися жалюзи;
- Привинтить назад вентильные заглушки. Так можно гарантировать безопасность внешнего блока от проникновения частиц, которые будут мешать его работе. При отсутствии отдельны заглушек, нужно замотать данные отверстия при помощи изоленты.
- Прогнать систему в вентиляционном режиме, не используя компрессор. Поток кислорода уберет накопившуюся влагу. Потом нужно обесточить систему.
Процедура отключения электрических цепей
Снять электрику с трубопроводом можно, используя данную процедуру:
- корпус внутреннего блока отсоединить и вынуть электрические провода;
- отключить и снять шланг дренажа, открутить и снять фреонопроводные части;
- потом отодвинуть и убрать внутренний блок.
Вам будет интересно: Почему же кондиционер или сплит-система могут не обогревать
Разбор внешнего блока происходит еще проще, но также:
- Отключить электрические кабели. Перемаркировать это можно, повторно устанавливая быстро сплит систему, за пару минут подключив их к клеммам.
- Отвинтить трубку с меньшим диаметром от штуцера. Аналогично снять с другого штуцера с большим диаметром.
- Отключить дренаж и слить воду, которая была не удалена при кондиционерной работе в продувании.
Как снять кондиционер со стены самостоятельно: инструкция
Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.
К необходимым инструментам для демонтажа сплит-системы относятся:
- труборез;
- бокорез;
- строительный нож;
- крестовая и интегральная отвёртки;
- торцевые ключи-шестигранники;
- манометрический коллектор;
- рожковые и разводные ключи;
- дрель;
- шуруповёрт.
В ряде случаев может понадобиться страховочное снаряжение.
Подготовительный этап
После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.
Интересно:
Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат – четыре тысячи рублей.
Спуск фреона
Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:
- разбор с выпусканием фреона;
- сохранение фреона в приборе;
- сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.
Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.
Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.
Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.
Демонтаж
Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.
При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.
Работы начинаются со снятия внешнего блока
Наружный блок
После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.
Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.
Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.
В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.

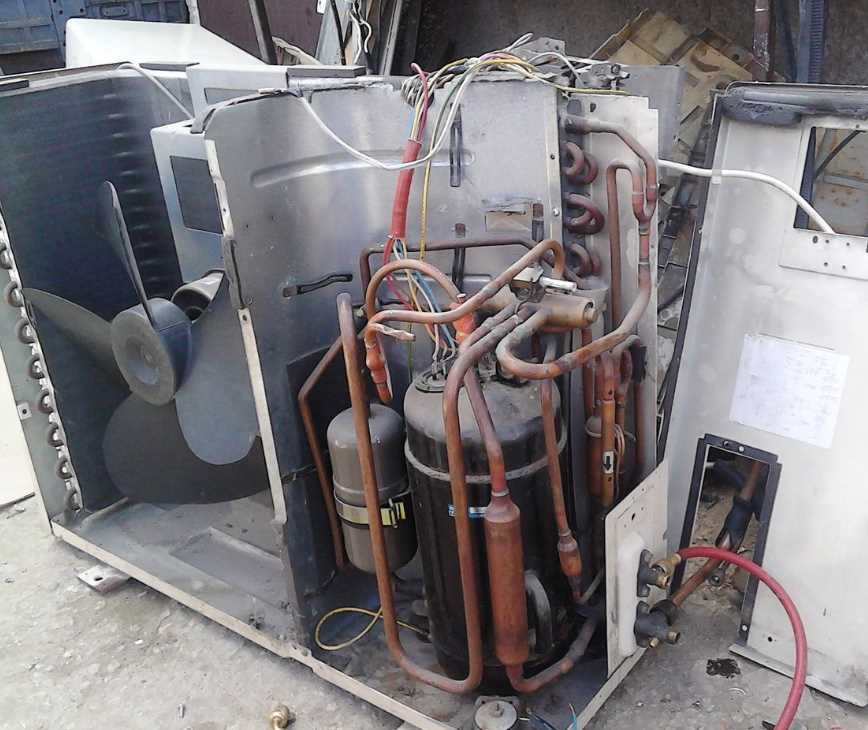

Отсоединение компрессора
Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:
- Снять крышку с внешнего модуля.
- Отсоединить трубки всасывания и нагнетания.
- Обесточить электропроводку.
- Открутить крепёж конденсатора и вентилятора.
- Вытащить конденсатор.
- Удалить крепления и произвести демонтаж компрессора.
При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.
Внутренний блок
Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора
Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока
Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:
Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия.
Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы.
Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость.
Снять теплоизолятор и отсоединить трубопровод с хладагентом.
Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.
- Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.
Снятие сплита пошагово
Блок снаружи
Демонтаж внешнего блока кондиционера — сложное и опасное дело. В домашних условиях не рекомендуется заниматься демонтажем самостоятельно, если наружный блок кондиционера установлен на высоте более двух-трех метров от уровня земли.
Если вы уверены в своих силах, прочтите инструкцию, как отсоединить наружный блок:

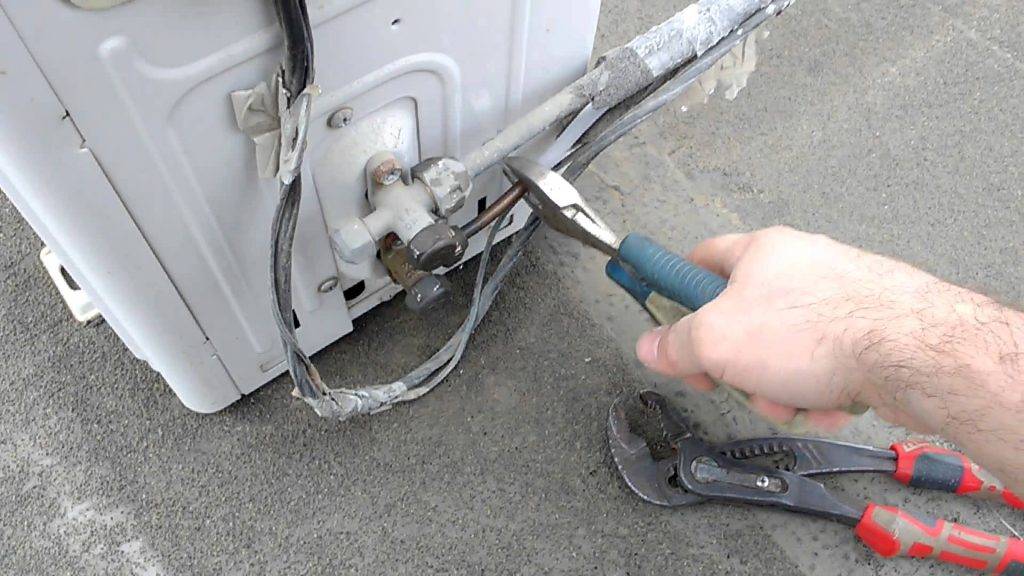

С помощью гаечного ключа открутите крепления, соединяющие штуцеры и медные трубки. Аккуратно разогните их в сторону. Закройте все отверстия с помощью малярной ленты, чтобы в них не попала пыль и грязь. Также в наружном блоке можно не снимать трубки, а просто откусить их и сплющить концы;
Далее необходимо отключить наружный блок от питания. Найдите на блоке крышку, закрывающую клеммы. Перед отключением проводов сверху наклейте малярный скотч и подпишите последовательность подключения, чтобы в будущем не пришлось вспоминать и ломать голову, куда подключать кабели. Отсоедините все провода;
Открутите крепление, соединяющее наружный блок и кронштейн, который закреплен на фасаде. Обычно это несколько гаек по периметру рамы. Аккуратно снимите блок с кронштейна.
Отключение старых внешних блоков для переноса на другое место (при переезде или продаже) сопряжено с опасностью для жизни. мы настоятельно не рекомендуем выполнять высотные работы, если вы не являетесь профессионалом в этом деле!
С темой демонтажа наружного блока кондиционера мы разобрались. Перейдем ко внутреннему блоку.
Блок внутри
На наружном блоке снятие кондиционера своими руками не заканчивается. Нужно также демонтировать внутренний блок. Эту работу можно выполнить в домашних условиях и даже в одиночку, но лучше все же воспользоваться помощью напарника.
Снятие блока начинается с его отключения от всех коммуникаций. В большинстве сплит систем все коммуникации подключаются к блоку в одном месте. Вы можете снять защитную пластиковую пластину и обнаружить место подключения.

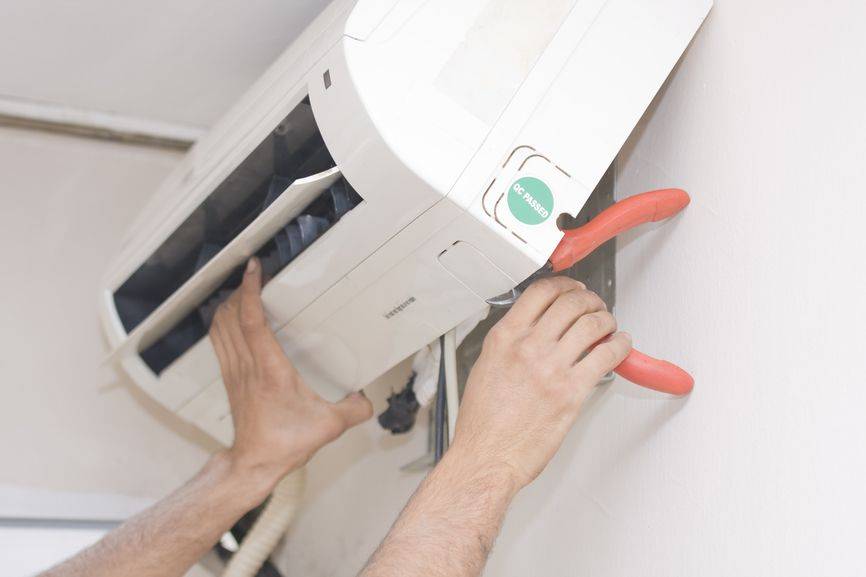

Проверьте, есть ли снизу блока защелки. Отщелкните их, аккуратно отодвиньте блок от стены и постарайтесь подцепить связку коммуникаций и извлечь ее наружу. Если защелки отсутствуют, нужно снять всю переднюю пластиковую панель и попробовать отыскать коммуникации.
обычно связка коммуникаций утеплена с помощью специального материала. Утеплитель нужно аккуратно разрезать ножом, но не до конца
Важно иметь возможность добраться до гаек, чтобы открутить их, при этом максимально сохранив целостность изоляции
Далее следуйте инструкции:
Открутите накидные гайки с помощью двух гаечных ключей. Открывшиеся концы трубок закройте с помощью малярной ленты, чтобы защитить их от попадания пыли и грязи. Либо трубки можно срезать и сплющить их концы;
Найдите место, где соединяется дренажная трубка и дренажный поддон. Аккуратно срежьте трубку. Не стоит делать это в случайно выбранном месте. Иначе потом будет сложнее соединять их вместе при повторном монтаже кондиционера;
Отключите питание и все электрические провода. Предварительно наклейте сверху малярный скотч и подпишите последовательность подключения кабелей, чтобы потом вам было удобнее монтировать аппарат на новом месте;
После отключения коммуникаций аккуратно снимите блок со стены, отщелкнув остальные защелки или открутив крепления. Блок лучше снимать вдвоем, в одиночку эту работу выполнить сложнее;
Снимите со стены монтажную пластину.
Учтите, что внутри домашнего кондиционера есть дренажный поддон, который может оказаться переполненным. Его необходимо аккуратно извлечь и очистить, чтобы была возможность потом поставить аппарат на другое место и не тратить время на дополнительную очистку.
Теперь постарайтесь собрать все детали воедино на полу, чтобы блок было удобнее перевозить и устанавливать на новом месте. Не забудьте зафиксировать блок на монтажной пластине, предварительно сняв ее со стены. Все подвижные детали зафиксируйте с помощью малярного скотча.
Теперь осталось снять межблочные коммуникации, оставшиеся в стене. Действуйте аккуратно, постарайтесь не повредить медные трубки. Если коммуникации скрыты за слоем штукатурки и нет желания портить ремонт, можно оставить эту затею. Но на новом месте придется заново прокладывать коммуникации.
Теперь вы знаете, как снять сплит систему с стены, сохранив при этом холодильный агент. надеемся, этот материал был для вас полезен.
Как производится спуск фреона
Снять рабочий кондиционер можно несколькими способами.
- Используется обыкновенная манометрическая станция. С ее помощью откачивается весь фреон.
- Использование специальной станции, подключенной к баллону с двумя вентилями. Такое устройство выкачивает жидкий и газообразный фреон.
Первый вариант считается более простым. Однако для этого необходимо запускать кондиционер. А делать это можно, только если на улице не слишком холодно.
Второй вариант сложнее, но использовать его практически в любых ситуациях, даже когда холодно, и включать кондиционер запрещается. Кроме того, данный способ обладает ещё одним преимуществом: из конденсатора будет полностью откачан фреон. Благодаря этому допускается транспортировать кондиционер с места на место.
Использование такой станции позволяет провести демонтаж зимой
Разборка в зимнее время
При демонтаже наружного модуля первостепенной задачей является «упаковка» фреона. Необходимо качественно произвести эту процедуру, чтобы впоследствии не тратить время, деньги на дозаправку кондиционера
следует обратить внимание на точность, аккуратность проведения перекачки хладагента
Воспроизвести возможно с помощью манометрического коллектора, либо без него. Этот прибор сможет показать, когда в охлаждающем контуре будет достигнут вакуум. Именно в этом случае и следует перекрывать второй вентиль для «запаковки» фреона внутри конденсатора.
https://www.youtube.com/watch?v=9zMr1GdWBtU
Пошаговые рекомендации:
- манометрический коллектор подключить к ниппелю на штуцере вместо патрубка с жидкостью охладительного контура (он тоньше по сравнению со вторым, по которому проходит газовый фреон);
- если прибор отсутствует, начинать необходимо со следующего пункта;
- поставить сплит-систему на режим охлаждения, определив самую низкую температуру, на которую способно оборудование по своим техническим характеристикам (необходимо узнать в инструкции по эксплуатации). Так блок работает не менее 10 минут;
- закрыть вентиль жидкостного патрубка (более тонкий. Закрывается шестигранным ключом под защитным колпачком);
- на манометрическом коллекторе следить за стрелкой, пока она не достигнет уровня вакуум. Если манометра нет, необходимо засечь на часах 1 минуту;
- по истечении времени/достижения нужного показателя на приборе закрыть вентиль газового патрубка шестигранным ключом;
- выключить кондиционер;
- защитные колпачки поставить обратно.
Непростая задача перегона хладагента может усложниться в холодное время года, когда кондиционер включать нельзя. Масло компрессора загустевает, его беспрепятственная работа невозможна. Если оборудование оснащено «зимним комплектом», позволяющим работать оборудованию на охлаждение даже при минусовой температуре, проблема легко решается запуском отогревающих приборов, размещенных в картере компрессора, дренажа. После 10 минут прогрева можно запустить климат-систему на охлаждение и перекачать фреон, следуя вышеописанным рекомендациям.
Если кондиционер исчерпал свой ресурс, то его можно демонтировать без сохранения фреона. Конечно, как утверждают ученые, такой способ нанесет определенный ущерб окружающей среде, но он будет совершенно незначительным (даже в сравнении с неправильной утилизацией лампы дневного света).
Проведение демонтажа без сохранения фреона «рабочего» внешнего блока сплит-системы технически проще, но после этого кондиционер придется выбросить. И причиной этого будет практически гарантированный выход из строя вакуумного насоса компрессора.
Герметичность камер насоса при его работе обеспечивается не прокладками или поршневыми кольцами (значительную разницу температуры и давления они просто не выдержат), а высокой точностью обработки и идеальной сбалансированностью деталей. Малейшая царапина на поверхности камеры от пыли или льдинки замерших паров воды, которые наверняка попадут в насос вместе с атмосферным воздухом, приведут к потере работоспособности этого основного узла компрессора после вторичного подключения и закачки фреона.
Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:
- не удастся перекачать хладагент во внешний модуль;
- на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
- в результате разборки часто выходят из строя сальники сервисных вентилей.
В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.
Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.
Предосторожности
Любая современная сплит-система, к которой относится бытовой кондиционер, состоит из блоков для внутреннего и наружного расположения. Их соединяют две магистрали, по которым перемещается хладагент. По трубке меньшего диаметра циркулирует фреон в жидком состоянии от комнатного блока к наружному, по более толстой медной трубке в обратном направлении курсирует он же, но в газообразном состоянии.
Именно здесь кроются проблемы, которые могут испортить все ваши действия при попытке снять кондиционер самостоятельно.
В результате неправильного отключения магистральных трубопроводов может произойти частичная или полная потеря фреона.
В трубки и теплообменник может попасти воздух, содержащий влагу, что чревато поломкой при работе кондиционера на новом месте — несжимаемая влага попадает в компрессор и выводит его из строя.
Попадание в медные трубки мелких частиц при их вытягивании через стену или во время неправильной транспортировки приводит к быстрой поломке системы.
Особое внимание надо обращать на припаянные к трубкам сгоны на резьбе, если их повредить, то потребуется весьма дорогостоящий ремонт.
Неправильное отсоединение проводов. Если не поставить специальные метки на клеммах — может привести к некорректному подключению на новом месте.
Слишком коротко обрезав дренажную трубку, которая выводит конденсат за пределы наружного блока, вы обрекаете себя на ее преждевременную полную замену.
Во время транспортировки изделия на новое место службы есть опасность потерять мелкий крепеж и детали, если они не надежно закреплены после разборки.
Все перечисленные выше случаи приводят к весьма дорогостоящему ремонту всей системы, поэтому прежде, чем начинать демонтаж кондиционера своими руками — изучите инструкцию.
Особенности работ в зимнее время
Процесс демонтажа кондиционера в зимнее время при температуре ниже -5 градусов не рекомендуется. Причины носят следующий характер:
- хладагент не поступит полностью в наружный блок;
- на морозе не разбираются соединения, могут выйти из строя сальники вентилей.
В случае острой необходимости с помощью строительного фена прогреваются в наружном блоке все штуцера. Для сохранения в нем части фреона закрываются оба вентиля и снимаются заглушки. От штуцеров откручиваются трубки, и оставшаяся часть хладагента уходит в атмосферу. Дальше работа ведется в соответствии с инструкцией.
Если температура воздуха отрицательная, но выше -5 градусов, то демонтаж ведется в обычном порядке. При этом обязательным условием является наличие манометра.
Работа по демонтажу кондиционера — сложный процесс. Однако при наличии достаточных знаний его можно провести своими руками. Лучше заниматься этим в летнее время. Перед началом такой процедуры следует приобрести инструменты и манометр. Желательно присутствие помощника, поскольку оборудование тяжелое.
6 Меры предосторожности
Если кондиционер сломан и ремонту не подлежит, демонтировать его очень просто, так как нет необходимости в соблюдении мер предосторожности и сохранении фреона, а также целостности жизненно важных узлов. С рабочей техникой действовать нужно иначе
Нельзя допустить, чтобы в систему проникли не только пыль, но и воздух, в противном случае после установки и последующего запуска устройства на новом месте оно практически гарантированно будет повреждено
Также при демонтаже сплит-системы важно сохранить фреон, чтобы не потребовалось закачивать его заново, так как эта услуга обойдется недешево
Только в том случае, если владелец климатического оборудования уверен, что он сможет правильно выполнить вышеперечисленные условия, можно приступать к демонтажу кондиционера своими силами.
Поломки кондиционера делятся на два типа
Первый – ремонт которых происходит на месте в первый же приезд сервисной службы. Этот ремонт происходит обычно без замены запчастей и узлов агрегата.
Второй – ремонт которых происходит в несколько этапов, и обычно связан с поставкой и заменой запчастей.
Надо сказать, что купить запчасти для кондиционеров (имеются ввиду оригинальные, от производителя кондиционеров) в ближайшем магазине бытовой техники невозможно. Как мы уже упомянули выше, кондиционер, даже бытовой, это технически сложный товар. Он состоит как из оригинальных деталей, разработанных и производимых разработчиком данной модели кондиционера, так и из деталей, поставляемых совершенно другим производителем. Например, электродвигатели вентиляторов на 98% поставляются фирмами – производящими электродвигатели в широком смысле, и не имеющими никакого прямого отношения только к кондиционерам. Кроме того, купить запчасти для кондиционера
– это ещё не отремонтировать кондиционер. В большинстве случаев их замена под силу только квалифицированному в области кондиционерной техники специалисту. Неправильная диагностика неисправности кондиционера, и неграмотная после этого замена запчастей, обычно приводит ещё к большим и более дорогостоящим поломкам.

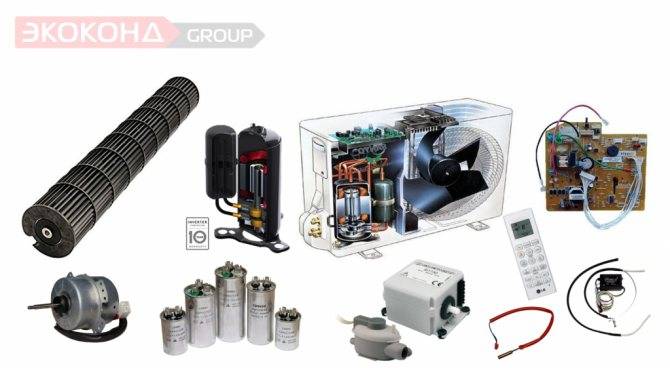

Запчасти для сплит систем
