Печь из кирпича своими руками

Печи по своему функциональному предназначению делятся на несколько видов. Маленькие печи для дачи, сделанные своими руками из кирпича, ограничивают функцией приготовления пищи.

Конструкции побольше обогревают жилые помещения в холода. Чтобы печь дольше держала тепло, рекомендуют размещать ее встраиваемой во внутреннюю стену, рядом с ней или посредине комнаты.

Многие хозяева предпочитают комбинированные варианты, когда к отопительной печи пристраивается варочная.

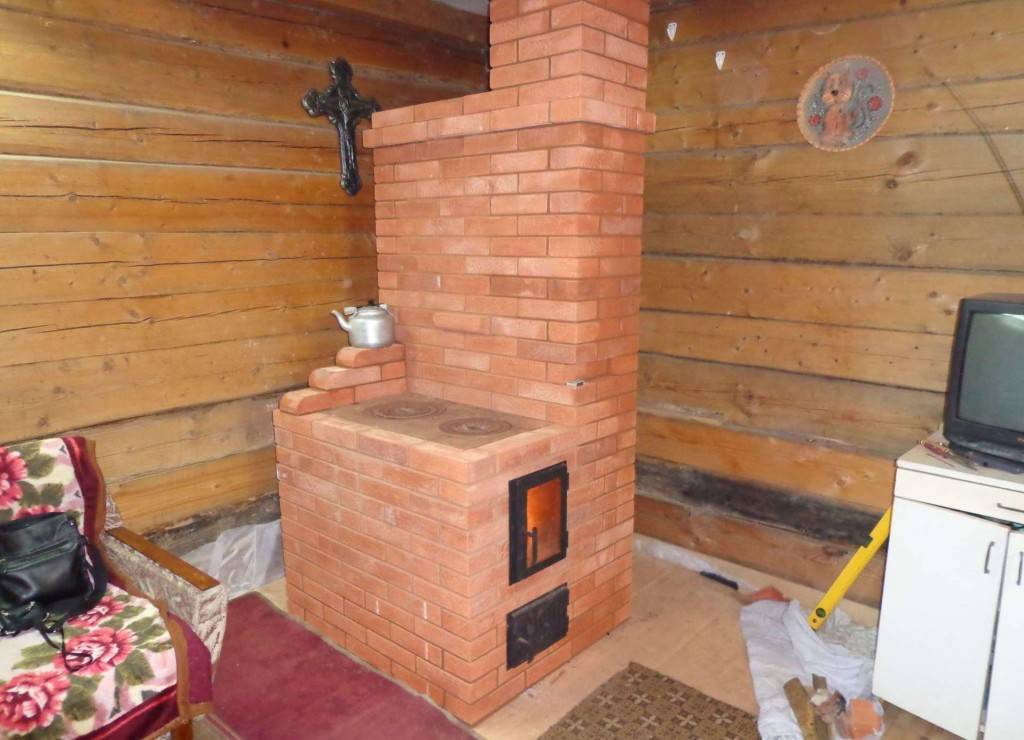

Строим печь из кирпича своими руками

    1. Инструменты и материалы.

Покупаем шамотный и керамический кирпич, песок, цемент, щебень. Необходимо приобрести поддувальную дверцу и дверцу для топки, колосниковую решетку, чугунную плиту. Из инструментов готовим рулетку, уровень, кельму, емкость для раствора, молоток, кирку.

    1. Подготавливаем фундамент для постройки.

Для этого по размеру печи убираем напольное покрытие. Дно котлована – это двухслойная подушка из песка и щебня (по 10см толщины). Поверх дна заливаем приготовленную смесь, в которую входит цемент, песок и щебень. После застывания материала, заливаем поверхность цементным раствором, аккуратно его выравнивая. Даем время выстоять.

    1. Готовим глиняно-песчаный раствор для кладки или покупаем его в магазине. Перед его приготовлением глину размачиваем в течение суток, размешиваем, затем добавляем песок. Раствор должен обладать достаточной прочностью и вязкостью.
    2. Делаем гидроизоляцию фундамента с помощью рубероида.
    3. Выкладываем основание печи. Внутренние кирпичи можно покупать любого качества, поскольку на горение они не влияют, а от взгляда они скрыты наружным слоем кладки.
    4. Строим зольник, который формируют первые два ряда. Чтобы добиться плотного прилегания кирпичей в кладке, пользуемся резиновым молотком, который выгоняет из раствора воздушные пузырьки. Если этого не сделать, швы во время топки начнут растрескиваться. Работаем так, чтобы толщина швов укладывалась в пределы от 3 до 8 мм. Контролируем себя строительным уровнем.
    5. Ставим поддувальную и прочисную дверцу. Их устанавливаем на короб из нержавейки, длина которого должна быть такой, чтобы не было подсоса воздуха.
    6. Дверцы фиксируем на кладке с помощью стальной проволоки.
    7. Сверху выкладываем еще один ряд кирпичей.
    8. Устанавливаем колосниковую решетку. Во время кладки строго придерживаемся схемы, поскольку от каналов зависит прохождение горячего дыма, который нагревает кирпич. Перед установкой колосника с помощью болгарки вырезаем для него нишу шириной 1 см по периметру решетки с целью создать тепловой зазор. Наличие кирпичей и кладка его на раствор не допускается. При необходимости решетка должна свободно сниматься и устанавливаться.
    9. Принимаемся к построению стенок топки. Используем для работы огнеупорный кирпич.
    10. Устанавливаем дверцу, предназначенную специально для топки печи. Фиксируем ее подобно поддувальной дверцы стальной проволокой.
    11. Поверх дверцы выкладываем еще один ряд кирпича.
    12. На кирпичи кладем специальную варочную плиту.
    13. На последнем этапе хода закрываем кирпичами и приступаем к установке трубы. Ее устанавливаем на ряд ниже, изделие по кругу герметично закрываем.

Многие печники, имеющие опыт построения топок, утверждают, что сделать печь из кирпича своими руками – это ремесло, доступное каждому желающему. При этом они рекомендуют для начала сложить кладку на сухую. Этот процесс поможет в дальнейшем избежать многих ошибок, таких, как разборка нескольких рядов. К тому же печи отличаются только схемами порядовок, имея общий принцип построения.

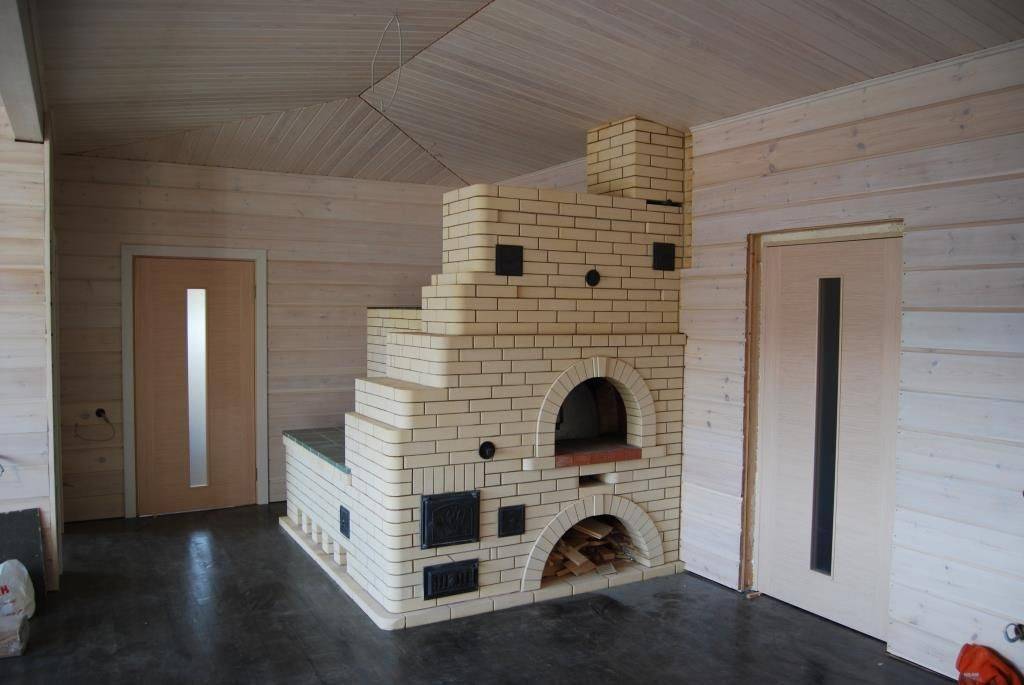

Базовое строение русской печи

Печники разработали множество конструкций отопителя, отличающихся между собой габаритами, формой и компоновкой. Однако традиционно это конфигурации с 2-мя топливниками, служащие кроме обогрева еще и для приготовления специфических блюд и выпекания хлеба. В общем случае они имеют ряд конструкционных элементов:

  1. Опечье. Основание отопителя, сооружаемое из камня либо дерева (кедра, лиственницы).
  2. Подпечек. Ниша в опечье, предназначенная для складирования поленьев или хранения инвентаря.
  3. Горнило. Главная топочная камера, где разводили огонь для обогрева.
  4. Перекрыша. Верхняя часть горнила, формирующая лежанку.
  5. Устье. Сужение перед горнилом, служащее для задержки дыма, обеспечивающее равномерный прогрев кирпичной кладки.
  6. Загнеток. Малая топочная камера, расположенная перед устьем. Над ней установлено хайло (дымосборник) и непосредственно дымоход.
  7. Печурки. Маленькие углубления, где сушат одежду и прочие вещи.

Последовательность возведения сводчатых конструкций может отличаться, но обычно их выкладывают одновременно с двух сторон, замыкая в верхней части. В центре свода размещают замковый кирпич. Под делают из прочного гладкого камня. Часто его укладывают насухо на засыпку из крупнозернового песка без применения раствора. Сам под имеет уклон 3-5 см в сторону устья.

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке печи есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу достаточно скромно оценивал свои возможности в возведении более сложной конструкции и до сих пор, имея уже опыт, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

Особенности конструкции

Жаровня бренера отличается от традиционных нагревательных приборов способом распределения тепла и его отдачи. Как работают обычные банные печи? Сгораемое в них топливо разогревает металлическую конструкцию, которая затем отдает тепло в помещение. Теплоотдача получается волнообразной, и распределение происходит неравномерно — вблизи прибора всегда жарко, а поодаль холоднее.

Печь булерьян работает совсем по-другому. Все дело в ее конструкции. Корпус котла представляет собой металлический цилиндр, на котором расположено несколько комплектов труб — втяжные и вытяжные. Втяжные трубы располагаются у пола, и через них внутрь котла поступает холодный воздух. Вытяжные расположены сверху корпуса, и из них выходит под небольшим давлением горячий воздух.

Вот что удивительно — температура выходящего воздуха достигает от +65С до +150С, но при этом сама печь всегда остается прохладной. Все дело в конструкции топки и проходящей через нее системы труб, по которым снизу вверх движется воздух. Происходит прямой нагрев труб, и нет передаточных элементов. Поэтому все тепло от сжигания топлива сразу же переходит на трубы и воздух внутри них. Добавим, что через трубную систему печки булерьян может проходить до 4,5 м³ воздуха в минуту. Такого объема хватает, чтобы нагреть комнату до +23С буквально за 10–20 минут. Разброс определяется мощностью агрегата и объемом топлива в системе сжигания.

Но это еще не полная конструкция прибора. Обычно печи булерьян — это двухкамерные котлы. В первой камере сжигается газ, и напрямую происходит нагрев труб. Во второй камере трубная система нагревается за счет сжигаемых угарных газов. Здесь продукты сгорания смешиваются с кислородом, и эта воздушная смесь воспламеняется, выделяя большую тепловую энергию. Поэтому коэффициент полезного действия таких устройств доходит до 80% — неплохой показатель для этой категории.

Регулировать мощность агрегата можно с помощью двух регуляторов. Один расположен на дверце, через которую производят закладку топлива, а второй находится на дымоходе

Здесь важно научиться точно создавать с помощью регуляторов режим полного сгорания топлива

В чем же отличие котлов булерьян от их предшественника? Все дело в каменке, которая расположена поверх цилиндрического корпуса. В этой конструкции отсутствуют трубы, через которые горячий воздух выходит в помещение. Эти трубы соединены в одну, направленную вертикально вверх и проходящую через каменку.

Как производится переключение с одного режима на другой

Принципиальная схема

  • Если вам необходим режим «сауна», то нужно открыть задвижку прибора. В этом случае холодный воздух, проходя через систему труб, нагревается и идет по каменке, повышая температуру камней. А они уже нагревают помещение, высушивая воздух внутри него.
  • Если требуется режим «русская баня», то задвижка наоборот закрывается. При этом каменка нагревается от самого корпуса прибора. Используют ее в данном случае по прямому назначению — поливают водой камни.

Обычно печи булерьян для бани поступают в продажу в комплекте с баком, который можно установить поверх котла. В нем будет нагреваться вода для помывки. Также есть деревянная перегородка, которая будет служить защитным экраном, чтобы снизить вероятность соприкосновения с печкой.

Самодельная бубафоня длительного горения

Срежьте болгаркой сварочный шов с верхнего торца бочки, выравняйте острые кромки. В результате получается цилиндр и крышка с готовой отбортовкой. С помощью молотка или кувалды подогните внутрь края цилиндра. А буртик крышки загните наружу. Переворачивая крышку, наденьте ее на цилиндр. Крышка будет, не сползая, надежно сидеть на месте.

Вырежьте зубилом отверстие для поддувной трубы в центре крышки (чтобы она проходила свободно в отверстие, достаточно использовать диаметр 102 мм).

Схема сборки “бубафони”.

Отверстие для пробки на крышке можно наглухо заварить, но лучше оставить: заглядывая внутрь можно регулировать процесс горения.

Затем в верхней части бочки размечается место для присоединения куска дымоходной трубы.

Намеченное отверстие вырезается, и приваривается кусок дымоходной трубы длиной 20-25 см и диаметром 150 мм. Можно установить сразу внутри трубы перекрывающую заслонку. Корпус печки готов.

Следующее на очереди – воздухоподающее устройство. Для большей жесткости края блина отгибаются (чтобы не скручивало блин от жары). В центре блина вырезается отверстие для поддувной трубы, и она приваривается. Если для блина используется крышка от еще одной бочки, то наглухо заваривают отверстие для пробки: при горении газы будут проходить лишь по окружности блина. К блину с нижней стороны приваривают швеллеры или уголки. Воздухоподающее устройство также готово.

Оно вставится внутрь цилиндра. Вверху поддувной трубы ставится регулировочная заслонка такого же диаметра, как у трубы. Вертикально к внутренней стенке трубы приваривается шпилька с резьбой, на краю заслонки под эту шпильку просверливается отверстие, учитывая, чтобы заслонка, насаженная на шпильку, закрыла в точности трубу.

После насаживания заслонки, затягивайте ее гайкой-барашком. Ослабив гайку, сдвинув заслонку в отношении края трубы и затяув гайку обратно, возможно будет регулировать поступление в топку воздуха.

Установите сверху крышку – и готова вся печка.

Остается установить трубу для дымохода. Ее диаметр обязан быть менее 150 мм, в противном случае продукты горения удалятся не полностью. Для хорошей тяги лучше иметь трубу длиной 5 м. Установите ее возле печи, желательно на ножках. Герметично заварите нижнюю часть трубы.

Подсоедините печку встык к колену, которое приварено к дымоходной трубе, затяните хомутом, под него подложив стеклоткань для герметичности. Для слива конденсата, собирающегося в трубе, вваривают под коленом трубы шаровой кран (прутком можно будет прочищать засор).

Этот кран необходим обязательно, так как при замерзании конденсата возможен разрыв сварного шва. Конденсат, кроме того, может потечь в печку, а сквозь неплотности соединительного хомута – наружу.

Теперь уже можно теперь топить печь “бубафоню”. Сняв крышку, вытащите воздухоподающее устройство. Уложите дрова – при этом высота не должна превышать высоту нижней кромки дымоотводного колена. Если класть дрова вертикально, то войдет больше. Поленья можно выбирать и крупные, до 20 см в диаметре – без проблем сгорят.

Формируется верхний слой из нарубленных мелко щепок. Кладется сверху тряпка или бумага, поливается чуть-чуть керосином. Теперь дрова покрываются блином воздухоподающего устройства, нанизывается сверху крышка печки. Открывая поддувную заслонку, внутрь воздухоподающей трубы бросают кусок зажженной бумаги или тряпки (от сильной тяги спички быстро гаснут).

Когда разгорятся дрова с характерным треском, полностью перекрывается поддувная заслонка. Бубафоня в таком режиме может работать без всякого присмотра сутками.

Эта дровяная печь длительного горения дает немного пепла ввиду того, что дрова сгорают почти полностью. Пепел можно долгое время не убирать.

Как видно, конструировать печи “Бубафоня” своими руками вполне возможно. Многие народные умельцы делают их не только из бочек, но и из газовых старых баллонов, больших огнетушителей. Основное требование, предъявляемое к будущей печи – прочные стальные стенки.

Вот таким образом можно сделать печь длительного горения.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Что такое устьице в печи: составные части, функциональное предназначение

Русские избы просто не получится представить без белоснежной печи, которая без всяких преувеличений может по праву считаться душой избушки. Она не только обогревает жилищное пространство и готовит пищу. Печка помогает нагреть воду для стирки или мытья посуды, высушить постиранные вещи, а также является отличным лежаком, на котором можно не только хорошенько разровнять спину, но ещё и отлично выспаться после тяжёлого дня. Ведь недаром в русских сказках и советских мультфильмах многие герои ночевали именно на печах.

А чего стоит всем известный персонаж по имени Емеля? Этот сказочный герой умудрился использовать печку не по прямому назначению, и вместо готовки пищи или отдыха, он рассекал на этом устройстве по деревне, используя его в качестве транспорта. Любая печка состоит из нескольких элементов, и одной из наиболее главных деталей является устьице.

Но не многие знают, для чего оно нужно, и какую функцию выполняет в работе печи. Именно поэтому в материале ниже мы и решили в деталях разобрать этот вопрос, и предоставить вам немного полезной информации. Итак, приступим

Что представляет собой устьице в печи

Что это такое «устьице в печи»? Напротив шестка расположена главная деталь, а именно камера для приготовления продуктов. Она имеет и другие названия, а именно горнило или топливник. А рядом с этим окошком расположилось отверстие, именуемое в народе челом или устьем.

В стандартных моделях оно выполнено в форме прямоугольника прямоугольную форму и внешне похоже на свод. В среднем ширина составляет 50 см, а показатель высоты остановился на отметке в 35 см.

Составные части устьица

Эта деталь является неотъемлемой составляющей в любой печи, и без её наличия использование оборудования станет невозможным. С обеих сторон устьица располагаются небольшие впадины. Их называют зольниками или очёлками. Кроме того, устье включает и другие детали, а именно:

  • Заслонка для закрытия (может иметь как одну, так и две ручки);
  • Само отверстие устьица для закладки топлива;
  • Небольшой порожек, предотвращающий высыпание топлива наружу после закладки.

Функциональное предназначение устьица

Как упоминалось выше, устьице является одной из наиболее важных частей в любой печке. Это отверстие предназначено для закладки топлива, обеспечивающего стабильную работу печи, необходимую для приготовления пищи. Кроме того, через устьице закладывает посуда с продуктами для приготовления. Это отверстие устроено так, что над ним до верхней точки горнила расположена стенка — газовый порог 7, минимальная высота которого стартует с показателя в 18 см.

Понравилась?

Общая картина

Печные чертежи можно в избытке найти в интернете или на страницах монографий, посвященных этому делу. Сложность не в этом. Куда труднее бывает выбрать оптимальный проект, максимально подходящий под конкретные условия, требования и ожидания застройщика.

Да и соблюсти тонкости технологии может оказаться для новичка непосильной задачей — как и во многих традиционных ремеслах, в печном деле большую роль играет опыт. Слишком многое в технологической цепочке завязано на каких-то тактильных ощущениях, интуиции. Этим нюансам почти невозможно научить дистанционно — слишком многое передается только при личном контакте мастера и ученика.

К счастью, теперь на печи ложится уже не такая нагрузка, как раньше, когда они были основным способом обогрева жилища в холодное время года. Теперь эти конструкции играют роль забавы или дополнительного, резервного обогревателя. Следовательно, былая тщательность монтажа их уже не так востребована.

Печь, не так часто эксплуатирующаяся и не с такой интенсивностью, не требует тщательного соблюдения технологических тонкостей при кладке. Хотя, конечно, стремиться к этому все же следует.

В городах теперь печи не ставят — инженеры давно придумали более совершенные и дешевые способы согреть жилище. Но за чертой городской застройки, на даче простая по конструкции и неприхотливая в обслуживании печь еще может оказаться востребованной.

Преимущества выбора русской печи

Несмотря на сложность строительных работ, характеристики русской печи делают ее выгодным выбором для загородного дома. Несомненные плюсы:

  • высокий КПД — при соблюдении всех правил расположения печь отапливает целый дом;
  • качественная и равномерная теплоотдача;
  • многофункциональность;
  • лечебный эффект воздействия тепла;
  • простая удобная эксплуатация, безопасность использования;
  • надежность, длительный срок службы;
  • доступность и невысокая стоимость топлива.

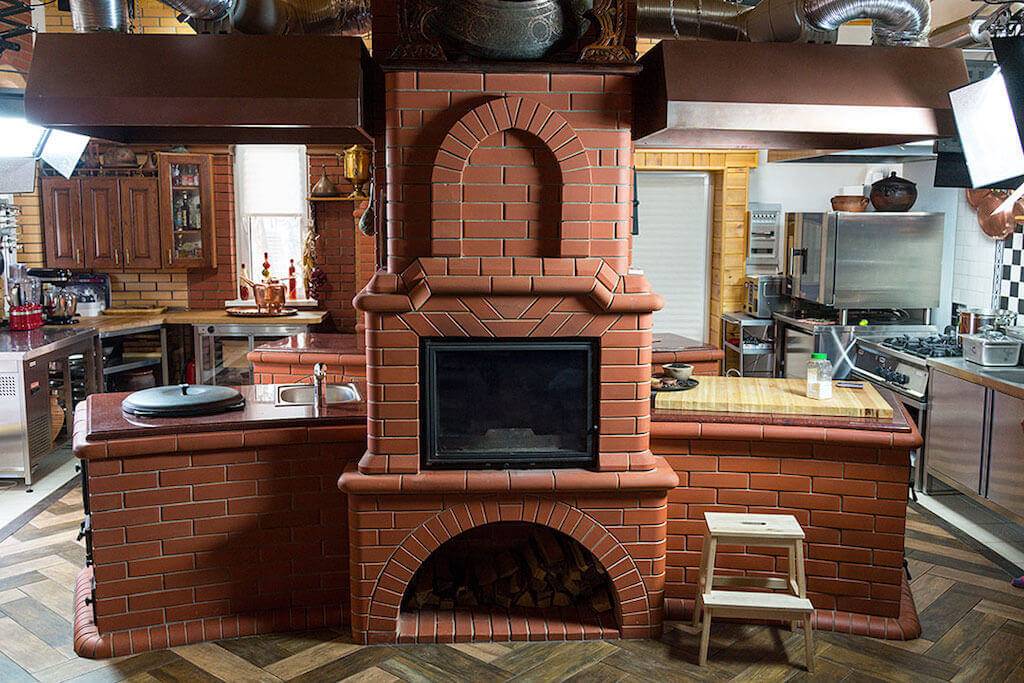

Фото 9. Готовая печь из кирпича. Помимо очага имеет место для приготовления пищи, сушки и хранения дров.

Особенно необычны старинные способы лечения органов дыхания с помощью печи: больного человека укладывали спать в остывающей топке, благодаря чему его тело и легкие прогревались. Топочное отделение использовали также в качестве помещения для мытья — остывающая печь создавала эффект парной, поэтому не было необходимости каждый раз протапливать баню.

Незначительные недостатки (громоздкость или необходимость регулярного вычищения золы) не могут перекрыть многочисленные достоинства. Русская печь не только не была предана забвению, но становится все более популярной у современных любителей жизни за чертой города.
