Как сделать трубогиб своими руками: примеры лучших самоделок

Для чего используют трубогибы?

Профильные трубы, имеющие различные разрезы, считаются сегодня наиболее востребованными металлическими изделиями и используются при сооружении теплиц, навесов, гаражей, для создания ограждений, во время прокладки трубопровода и так далее. И при изготовлении большинства этих изделий трубы необходимо сгибать под тем или иным углом, а без специального оборудования с этим никак не справиться.

Итак, трубогиб – это специальное устройство, посредством которого в большинстве случаев и сгибаются трубы, причем угол изгиба может быть разным (в пределах 0-180 градусов). Привод современного трубогиба зачастую электромеханический или же гидравлический.

Сфера применения трубогиба достаточно широка – его можно встретить на строительных площадках, при создании отопительных/водопроводных сетей, на промышленных объектах, проч. Трубогиб, изготовленный собственноручно – это незаменимая вещь в хозяйстве, которая может быть использована для самых разных работ. Если вы, к примеру, намерены своими руками установить кондиционер, оборудовать вентиляционную или отопительную систему, то обойтись без данного агрегата будет непросто.

Как сделать улитковый трубогиб

Самостоятельное изготовление улиткового трубогиба может показаться сложным. В действительности, это устройство собрать не труднее, чем роликовый трубогиб. Процесс отличается только используемыми деталями и временем сборки.

Улитковый трубогиб позволяет выгибать профиль по всей длине сразу, а не только в одном месте. За это свойство он получил популярность среди монтажников.

Необходимые материалы и инструменты

Так как описываемый роликовый трубогиб не имеет определенного рабочего диаметра и может быть изготовлен из любых подручных материалов, то предложенные материалы не будут содержать конкретных размеров деталей. Толщина всех металлических элементов конструкции должна быть 4, а лучше 5 мм. Для изготовления трубогиба понадобятся:

  1. Швеллер – 1 метр.
  2. Листовое железо.
  3. Три вала.
  4. Две звездочки.
  5. Металлическая цепь.
  6. Шесть подшипников.
  7. Металлическая 0,5-дюймовая труба для изготовления воротов – 2 метра.
  8. Втулка с внутренней резьбой.
  9. Прижимной винт.

Особенное внимание уделяется размерам звездочек, валов и подшипников, которые должны соответствовать друг другу. Звёздочки можно взять от старых велосипедов, но они должны быть абсолютно одинаковые по размерам

Стальные пластины и профили для изготовления трубогиба не должны быть с глубокой ржавчиной, ведь на них будут приходиться высокие нагрузки при работе

Перед выбором и покупкой всех материалов нужно нарисовать чертеж со схематичным изображением всех элементов конструкции, чтобы не докупать их в процессе изготовления трубогиба.

Процесс сборки улиткового трубогиба

Сборка любого оборудования начинается с составления чертежной схемы. После этого можно приступать к основным рабочим процессам, которые продемонстрированы в фотоинструкции.

  1. Сварить основание инструмента из двух параллельно расположенных швеллеров. При желании можно использовать просто металлическую пластину толщиной 5 мм или один широкий швеллер.
  2. Одеть на валы подшипники и приварить две таких конструкции к основанию. Желательно ограничить валы металлическими планками или расположить их во внутренней полости швеллеров.
  3. Одеть звездочки и приварить их, предварительно натянув между ними цепь.
  4. Вырезать и приварить к основанию боковые направляющие прижимного механизма.
  5. Одеть подшипники на прижимной вал и собрать конструкцию пресса с боковыми ограничителями из планок или швеллеров.
  6. Сделать основание для втулки и приварить её к пластине. Вкрутить прижимной винт.
  7. Приварить к верхнему краю прижимного винта и к ведущему валу ворот из труб.
  8. Смазать подшипники машинным маслом.

Несколько полезных советов.

Галерея изображений
Фото из
Вместо использования швеллеров можно приварить трубогиб к имеющейся металлической станине

На вал оказывается сильное сдвигающее давление, поэтому наружный сварочный шов должен быть прочным

В случае разрыва цепи, её можно сделать немного ослабленной и одеть на уже приваренные звездочки

Направляющие планки должны быть строго параллельны, иначе пресс будет постоянно заклинивать

В качестве направляющих прижимного валика можно использовать куски оставшегося швеллера

Втулка и винт должны иметь широкую и глубокую резьбу, чтобы она не слизалась уже после нескольких прижиманий

На длине ручки-рычага лучше не экономить: чем она длиннее, тем больший крутящий момент можно развить

Основание трубогиба должно быть прочно прикручено к опоре, иначе инструмент будет шататься и опрокидываться

Сваривание двух швеллеров между собой

Приваривание вала к основанию трубогиба

Одевание цепи на звездочки

Приваривание вертикальной направляющей планки

Сборка прижимного вала из швеллера

Приваривание резьбовой втулки к пластине

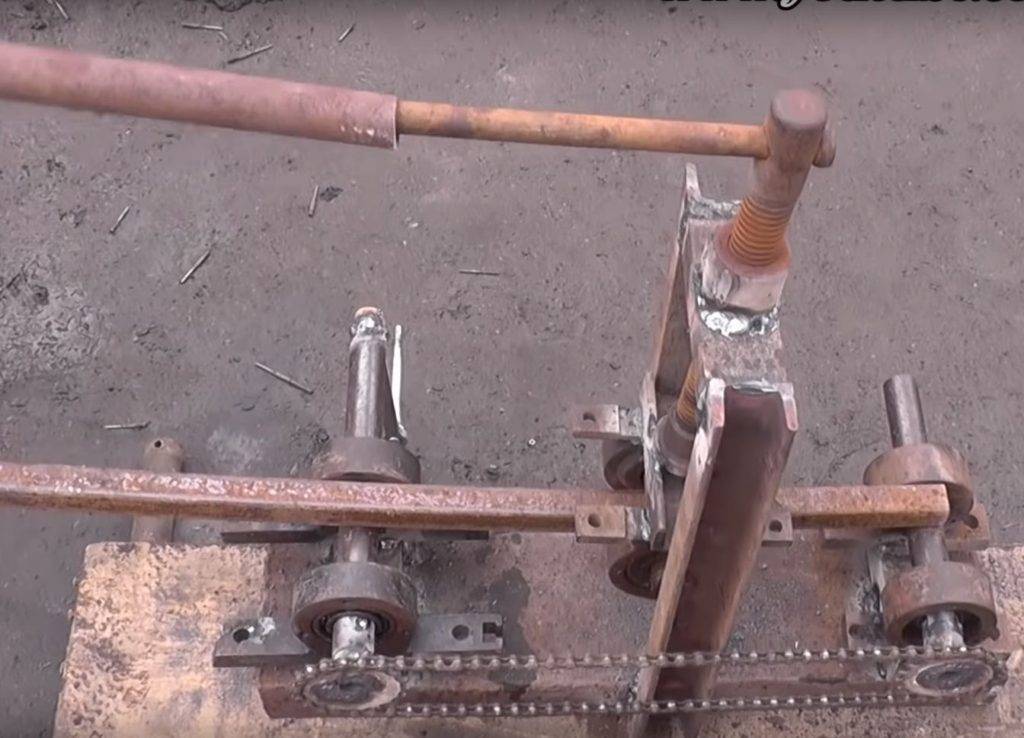

Вороты на винте и ведущем валике

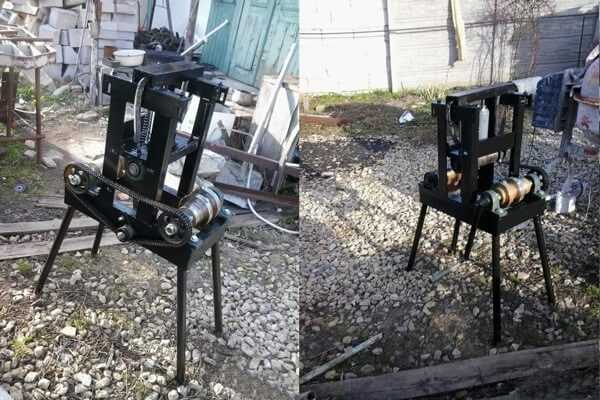

Улитковый трубогиб в работе

После сборки трубогиба и его испытаний можно покрасить конструкцию антикоррозийной краской для лучшей сохранности сварочных швов. Чтобы повысить удобство работы, к направляющим дополнительно прикрепляется пружина для возврата пресса в верхнее положение.

Конструктивные особенности профилегибов.

Такой станок можно сделать практически из любого металлолома

Каркас должен быть достаточно жестким, из чего он будет сделан не важно. В основном его делают из швеллера, так как он достаточно жесткий и имеет широкую поверхность для установки валов

При изготовлении нужно отталкиваться от тех материалов, которые есть у вас в наличии.

Один из главных компонентов трубогиба – это силовой узел. Его делают либо из домкрата или из винта с резьбой. Если в наличии есть винт, то можно сделать станок с центральным подвижным роликом. Винт, кстати, можно взять от старого нерабочего домкрата или со струбцины. Винт должен быть мощным, не менее 16мм в диаметре.

Если же есть домкрат, то можно выбирать какой вид профилегиба сделать. Можно сделать станок с крайним подвижным роликом и переламывающейся станиной или с центральным подвижным роликом и крайними неподвижными роликами.

Конструкция в принципе неважна, труба в любом случае будет гнуться. Если есть в наличии звездочки и цепь, например, велосипедные, то имеет смысл соединить два вала цепью и таким образом сделать их оба приводными валами. Это сильно поможет при гибке профильных труб большого сечения, например, 40х60 и больше. Трубы небольшого сечения гнуться хорошо и на одном приводном ролике. Если же ролики проскальзывают, то нужно немного ослабить давление подвижного ролика и тогда проскальзывание прекратиться.

Ручку приводного ролика можно сделать из обычной велосипедной
педали или сделать круглый штурвал.

Если предполагается гнуть трубу в кольцо, то следует предусмотреть возможность снять верхний ролик, иначе кольцо будет невозможно вынуть из станка.

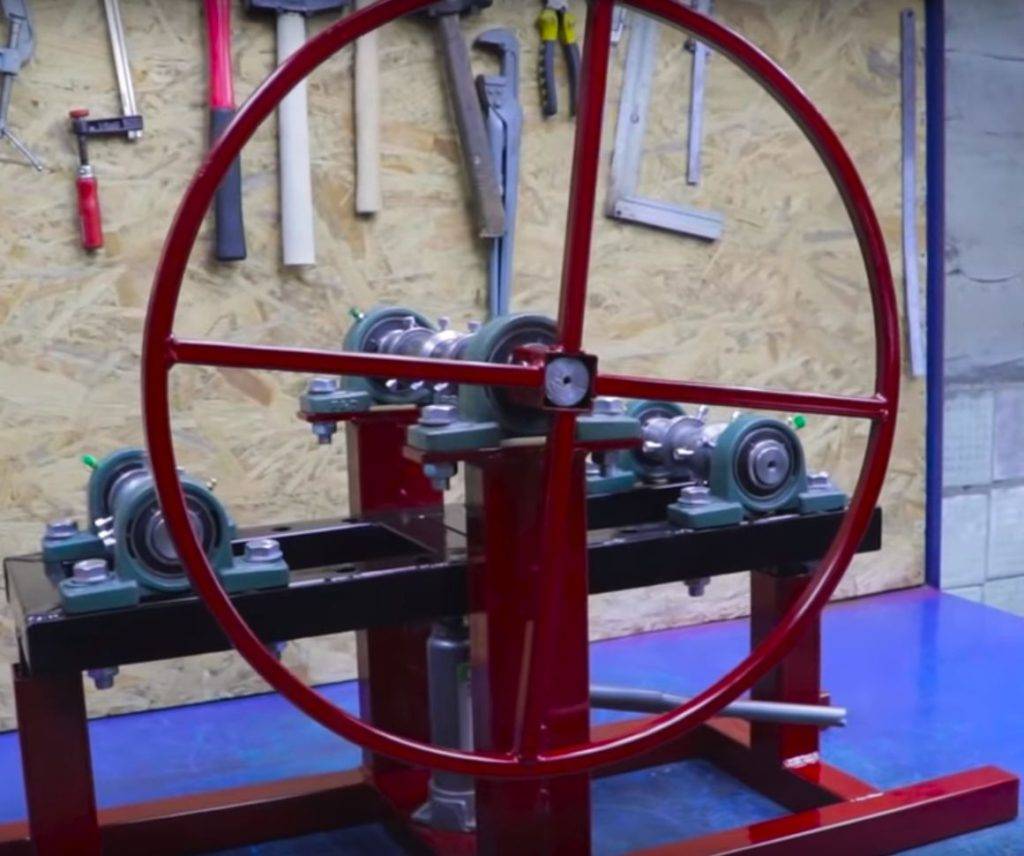

Профилегиб со штурвалом.

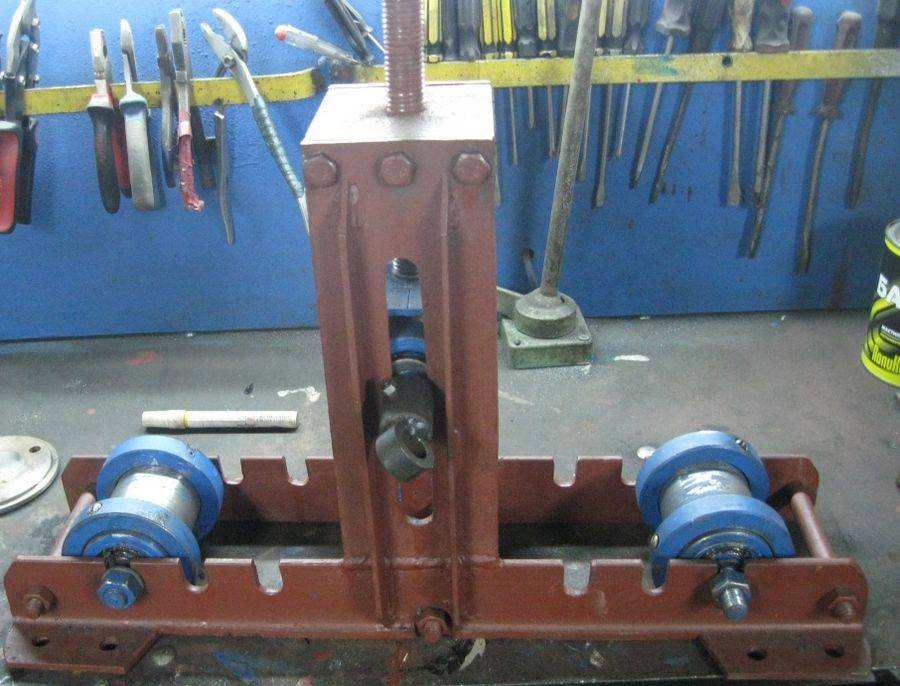

Ниже представлено несколько фотографий с различными конструктивными особенностями.

.

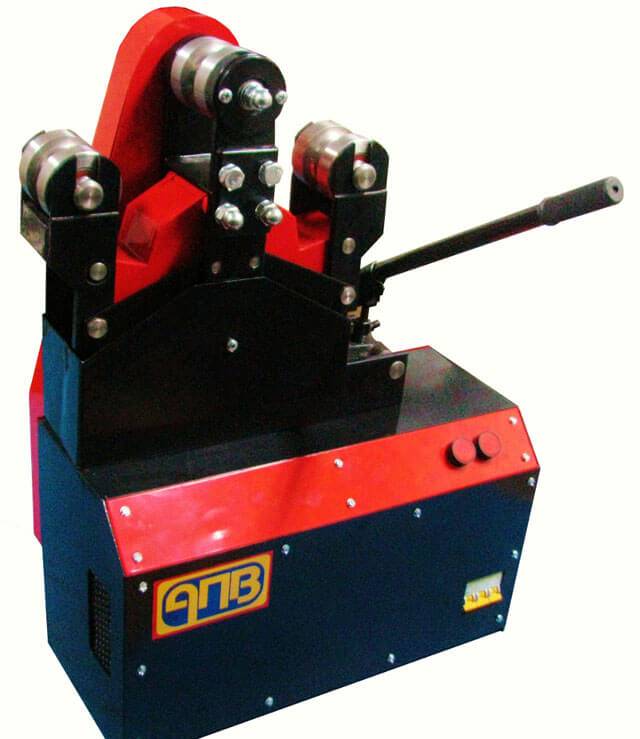

Трубогибы стационарного типа

Для стационарного оборудования требуется выделить отдельное место, поскольку они отличаются большим весом и размерами. В таких моделях ЭТ предусмотрена крепкая большая рама, которая поддерживает достаточно мощный двигатель.

Подобные устройства могут работать с трубной продукцией всевозможных типов и размеров. В частности, ими можно обработать профильные стальные трубы с тонкими стенками, изделия с крупным сечением и толстыми стенками, применяемые в водопроводных магистралях с высоким давлением.

По сравнению со стационарными устройствами, ручные ЭТ обладают более ограниченными возможностями, хотя для своих целей они также могут быть очень полезными.

Изгиб трубы по шаблону

В большинстве случаев простейшим вариантом, подходящим для абсолютно всех мастеров, даже начинающих, является шаблон из дерева. Доски выбирают по толщине сгибаемых труб, обязательно оставляйте запас доски в пару сантиметров.

Чтобы во время работы профиль не съезжал с шаблона, на торцах оставляют уклон. Шаблон жестко закрепляют на полу или другой устойчивой поверхности, рядом проводится монтаж упора для трубы.

Профиль вставляется в промежуток между шаблоном и упором, плавно и аккуратно надавливают на его другой конец, прижимая трубу к шаблону. Лебедка либо рычаг сделает работу легче.

Огромный плюс такого процесса, экономия средств и простота исполнения.

Изготовление улиткового трубогиба

Собирать трубогиб следует четко по схеме. Ознакомьтесь с фото трубогиба, выполненного своими руками, и разными вариантами чертежей. Подберите подходящую схему и при необходимости скорректируйте размеры.

Далее следуйте данной инструкции:

  • Сварите станину из швеллеров (можно заменить толстой стальной пластиной или 1 швеллером достаточной ширины).
  • Смонтируйте подшипники на валы, которые затем приварите к станине.
  • Наденьте звезды на валы и смонтируйте на них цепь.
  • Вырежьте направляющие для механизма прижима и приварите на станину.
  • Смонтируйте подшипники на вал прижима и соберите пресс-механизм. В качестве боковых ограничителей применяйте швеллеры или толстые стальные полоски.
  • Изготовьте основу под втулку и приварите ее к конструкции. Завинтите винт прижима.
  • К верхнему концу винта и валу приварите трубчатый вороток.
  • Смажьте подшипники и проверьте работу механизма.

После монтажа рекомендуется покрасить механизм, чтобы предотвратить развитие коррозии. Для упрощения работы можно установить пружину, возвращающую пресс в исходное положение.

  • Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)
  • Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)
  • Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

  • гидроцилиндр – основная часть станка, выполняющая силовую функцию;
  • открытая или закрытая рама;
  • два трубных упора;
  • нижняя и верхняя планки;
  • нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
  • выдвижной шток, который обеспечивает гибочное усилие трубогиба;
  • пружина, с помощью которой выдвижной шток возвращается назад;
  • цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.


самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

  1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
  2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
  3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
  4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.


давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Трубогиб своими руками (для круглой трубы) — чертежи, видео, фото

  • https://arbolit.org/sovety/trubogib-svoimi-rukami-dlya-profil-noy-truby-chertezhi.html
  • https://trubarik.ru/montazh/trubogib-svoimi-rukami-samodelnyj
  • https://v-teplo.ru/trubogib-dlya-profilnyih-trub-svoimi-rukami.html
  • https://trubypro.ru/kak-razrezat/trubogib-dlya-krugloy-truby.html
  • https://doorchange.ru/sovety/trubogib-svoimi-rukami-vse-vidy-chertezhi-foto-poshagovoe-rukovodstvo.html
  • https://moiinstrumentu.ru/kak-samomu-izgotovit-trubogib-doma-iz-podruchnyh-materialov-idei-instrukcija-i-opisanie.html
  • https://www.rocta.ru/info/kak-sdelat-trubogib-dlya-profilnoj-truby-svoimi-rukami-chertezhi-foto/
  • http://met-all.org/oborudovanie/prochee/trubogib-svoimi-rukami.html
  • https://stroychik.ru/tools/trubogib-dlya-profilnoj-truby-svoimi-rukami
  • https://gidpotrubam.ru/truby/trubogib-dlya-trub-svoimi-rukami
  • https://svoimirykamiinfo.ru/trubogib-svoimi-rukami/
  • https://svoimirykami.guru/trubogib-svoimi-rukami/
  • http://met-all.org/oborudovanie/prochee/trubogib-dlya-profilnoj-truby.html

Основные элементы конструкции

Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

  • три металлических валика (вальца);
  • цепь для привода;
  • оси вращения;
  • механизм для привода;
  • металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

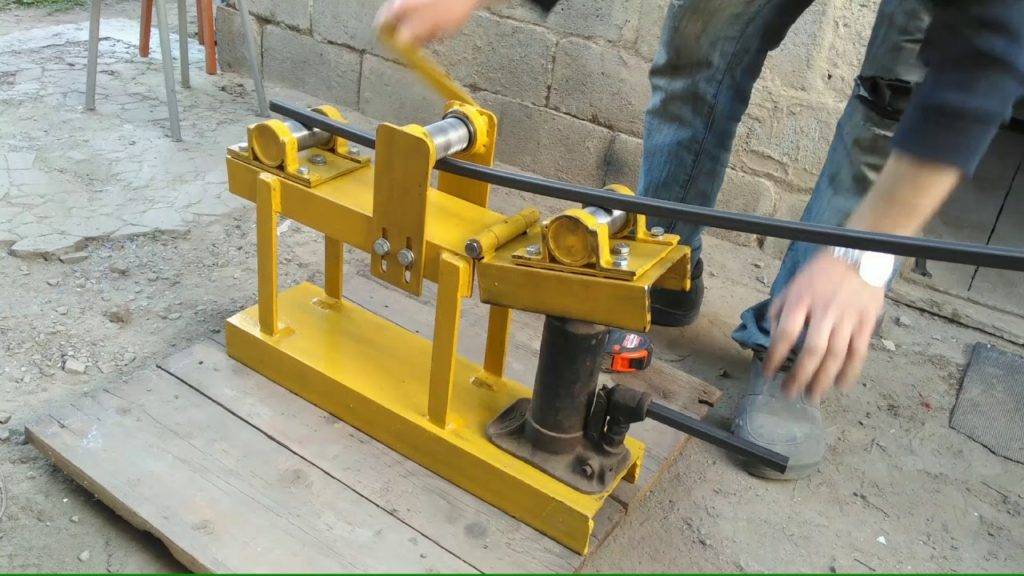

Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

  • домкрат (желательно реечного типа);
  • металлические профили с полкой для горизонтальной и вертикальной рамы;
  • пружины из легированной стали (их отличает высокая прочность);
  • три стальных вала с подшипниками;
  • цепь для привода (можно от велосипеда или мопеда);
  • шестерёнки (ведущая и ведомая);
  • толстая арматура для осей и приводной ручки.

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал  с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

  • изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
  • по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
  • для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
  • на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Сложности процесса

Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:

  • механическое воздействие;
  • нагревание металла.

Круглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.

Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.

Секторная сварка

Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.

Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой

В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь

Люди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.

Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.

С помощью песка

Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок

Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу

Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.

Изгиб на дереве

Такой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.

Необходимый инструмент для сборки

Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не удастся.

Как минимум, при изготовлении этого инструмента потребуется:

сварочный аппарат;
болгарка;
токарный станок;
дрель.

Но главной частью сборки трубогиба остается точный чертеж, без которого даже не стоит начинать сборочные работы. Нельзя обойтись при изготовлении трубогиба и без общехозяйственных инструментов.

Естественно, что приобретать токарный станок и сварочный аппарат необязательно. Для выточки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в цех, занимающийся изготовлением кованых изделий. За небольшое вознаграждение там быстро помогут сделать всё необходимое.
