Пошаговая инструкция по монтажу сифона трапа
Перед началом работ следует подготовить оптимальные места подключения оборудования с учетом расположения имеющихся канализационных систем. Иногда приходится переделывать центральный стояк и предусматривать в нем ввод сливной трубы с отводами в конкретные места.
Заранее проложена труба к месту установки душевого поддона
Производители линейных трапов уверяют, что их конструкция пропускает большой объем воды за счет увеличения линейных размеров приемника. Это рекламный ход.
Дело в том, что пропускная способность сливов зависит не от размеров внешних приемников, а от диаметра трубы. А они у всех систем стандартные, это значит, что технические параметры также почти ничем не отличаются. Нет значения, какой корпус слива подключается к выходу с диаметром 52 мм: трап, сифон или колено.
Шаг 1. Перед установкой трапа проверьте его техническое состояние. Снимите декоративную крышку и внимательно осмотрите содержимое. Самые современные модели довольно сложные с инженерной точки зрения устройства, каждый узел и элемент выполняет свои задачи.
- Гидрозатвор. Принцип действия ничем не отличается от обыкновенного водяного клапана цилиндрического сифона. Есть особенности формы, он не круглый, а продолговатый. Объясняется это линейной формой трапа.
- Сухой затвор. В гидрозатворе устанавливаются два пластиковых шарика, если вода в отстойнике исчезла, то они опускаются и перекрывают выходные отверстия. В нормальных условиях шарики плавают по воде в гидрозатворе, они имеют меньшую плотность. Таким способом удается получить двойную защиту от попадания в помещение неприятных запахов из канализационной системы.
Стоимость сложного слива с двойной защитой намного больше обыкновенного, а фактические эксплуатационные параметры несколько ниже. Почему? Плавающие шарики дополнительного ограничивают и так небольшой просвет отвода воды. Производитель утверждает, что сухие клапаны нужны для того, чтобы в случае испарения воды из гидрозатворе выполнять его функцию. Но дело в том, что вода оттуда будет испаряться годами – в ограниченном пространстве почти нет движения воздуха. Опытные сантехники на практике еще не встречались с ситуацией, когда через несколько месяцев отсутствия владельцев в ванных комнатах появлялись запахи, сифон за это время почти не уменьшал уровень воды.
Шаг 2. Определитесь с местом расположения слива.
Определение местоположения
В нашем случае поддон душевой кабины будет отделываться мозаичной плиткой, что немного упрощает процесс разметки. При помощи рулетки замерьте расстояния от приемника воды к стене и бортикам душевой кабинки.
Замеры
Шаг 3. Отрегулируйте приемник по высоте. Некоторые модели трапов имеют регулируемые ножки, изменяйте их длину до тех пор, пока отвод не совпадет с канализационной трубой.
Крепеж для трапаНожки трапа
При этом постоянно проверяйте плоскость устройства по горизонтали.
Важно установить трап строго горизонтально
Есть случаи, когда существующие канализационные системы расположены таким образом, что заводской регулировки недостаточно для правильной установки. С пластиковыми трапами проблема решается довольно просто. К опорам ножек прикручиваются саморезами отрезки пластиковых водопроводных труб соответствующей длины. Трап приподнимается в исходное состояние, а далее точная регулировка делается обыкновенным способом.
Установленный трап
Шаг 4. Еще раз проверьте положение трапа, если все в норме, то можно приступать к заливке поддона.
ОпалубкаЗаливка поддонаВыравнивающая стяжка
Далее монтируется и отделывается душевая кабина.
Установка стеклянного душевого ограждения
Для чего нужен трап для душа в полу
Для чего устанавливаются трапы для душа под плитку? Он относится к сантехническим устройствам, обеспечивающим сток канализационных коммуникаций. Но на этом их функции не заканчиваются. Они помогают:
- Предотвратить появление засоров. Предельно простая конструкция душевого устройства обеспечивает фильтрование использованной воды и задерживает крупные частицы. Обычное устройство для душа с сухим затвором позволяет производить периодическую очистку сантехнического узла.
- Сантехнический душевой трап обеспечивает герметичное соединение конструкции с напольным покрытием.
- Подобное устройство предотвращает проникновение в помещение неприятного канализационного запаха.
Описываемый элемент изготавливается из пластиковых и металлических деталей, выполненных из нержавеющей стали. По форме трап для душевой кабины может быть овальным, квадратным или прямоугольным. Форма конструкции определяет сферу использования описываемого элемента. Так, например, точечный элемент можно уложить на полу в любой точке поверхности. Простой линейный трап и пристеночный напольный элемент устанавливается в углу описываемой комнаты.
Современные производители предлагают линейку, в которой присутствуют все виды описываемых изделий. Есть среди них и простые по конструкции образцы, и сложные конструкции с каскадом клапанов, сухих и мокрых. Существуют определенные стандарты исполнения. Они определяются по высоте трапов. Именно этот показатель учитывается при выборе и покупке трапов. Высота трапа подбирается с учетом высоты стяжки пола. Следующее фото показывает, каким образом соотносятся два обозначенных показателя.

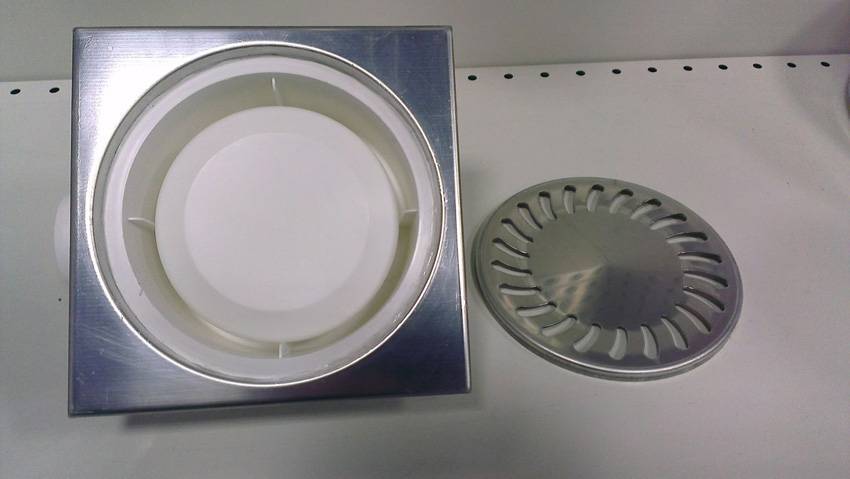

На фото видно, что внешне трап для душа похож на воронку. С одной стороны у нее есть фиксирующий фланец, с другой выпуски. Существуют конструкции, у которых выпуски бывают одиночными и проходными. Проходные применяются в том случае, если к сливу подключается не только душевая кабинка, но и другие сантехнические устройства.
У каждого трапа на конце смонтирована специальная муфта. Она предназначена для герметичного соединения описываемого элемента с отводным канализационным трубопроводом. Внутри любого трапа имеется сифон, снабженный решеткой фильтра.
При покупке изделий необходимо сразу приобретать сантехнический узел в полной комплектации и следить за тем, чтобы его размеры соотносились с размерами канализационных труб. Каждая деталь не должна иметь какие-либо повреждения.
Основная цель гидроизоляции
Схема гидроизоляции ванной комнаты.
Правильно сделанная гидроизоляция помещения оберегает все конструктивные элементы от воздействия влаги, пара и разных режимов температуры. В результате помещение будет правильно эксплуатироваться и не подвергаться пагубным влияниям, что значительно увеличит срок эксплуатации.
Кроме того, гидроизоляция может обезопасить от повреждения имущество нижних этажей в случае протечек
Поэтому очень важно сделать гидроизоляцию стен и пола
Выбор гидроизоляционного материала напрямую зависит от особенностей помещения, поверхностей и доступного бюджета.
Гидроизоляция на современном рынке делится на два вида:
- обмазочная: пасты, мастики, жидкости, порошки;
- оклеечная: полотна либо рулонные материалы.
Оклеечная гидроизоляция
Рулонная гидроизоляция может производиться из полиэстера, стеклоткани или стекловолокна. Такие полотна для максимально высоких показателей влагостойкости обильно пропитывают битумом. Для упрощения монтажа такой гидроизоляция она бывает наплавляемая и самоклеящаяся. Недостатком такого изоляционного материала является резкий запах, который достаточно долго будет сохраняться в помещении.
Обмазочная гидроизоляция
Перед укладкой гидроизоляции поверхность надо очистить, выровнять и прогрунтовать.
Такая гидроизоляция намного популярнее, нежели оклеечная. Используя такие изоляционные материалы, можно значительно сократить время ремонта, а также пропустить некоторые промежуточные процессы.
Обмазочная гидроизоляция представлена битумно-полимерными и битумно-резиновыми мастиками, основой которой является окисленный битум. Для повышения технических качеств таких мастик в состав вводятся пластификаторы, растворители, наполнители и модификаторы. Благодаря такому составу мастика прекрасно держится на поверхности. Ей можно покрывать любую поверхность стены и пол.
Также большой популярностью пользуются цементно-полимерные материалы. В их состав входят кристаллы цементные, химические вещества и минеральные наполнители.
Поверхность, покрытая таким гидроизоляционным материалом, обладает способностью “дышать”. Цементно-полимерную гидроизоляцию можно использовать на гибких поверхностях.
Виды конструкций
В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.
Разновидности сливных трапов
Виды трапов
Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:
пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;
Пластиковый вертикальный трап
чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;
Трап чугунный
стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.
Трап для душевой кабины, нержавейка
Трап из нержавейки
Трап из нержавейки 300х300 с вертикальным выпуском
Сливной трап для душа
Различные виды трапов для душевого пола

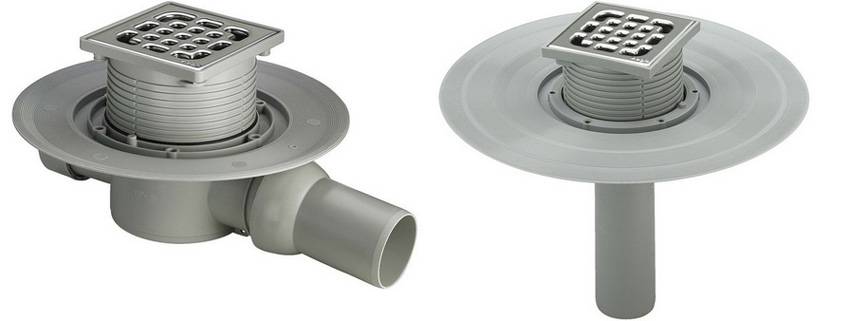

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.
Трапы вертикальные
Схема вертикального трапа
Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.
Трапы горизонтальные
Как правило, душевые трапы устанавливаются непосредственно в пол
Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.
Общий вид канала для душа
Душевой канал
Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.
Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты
Душевые лотки и дренажные каналы
Варианты затворов
Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:
наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;
Так устроен гидрозатвор трапа
применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.
Принцип работы сухого затвора
Функции сифона
Сифон останавливает «ароматы» канализации. Для осуществления этого внутри сифона имеется гидрозатвор. Когда душевой кабиной долго не пользовались, то гидрозатвор высыхает, что пропускает запахи канализации в комнату. Нужна установка душевого трапа с затвором «сухого» типа. Модель оснащена не одной заслонкой. Они перекрывают водосток своим весом. От потока отработанной жидкости открываются заслонки, поток остановился и заслонки закрываются.
В помещение с временным отоплением для холодного времени года рекомендуется слив в душевой еще и с механическим затвором, который не перемерзает от минусовой температуры и оснащен водоотводящим кольцом. Когда рвется гидроизоляция, вода обратным ходом попадает в сток через кольцо.
Правильно установить трап для душа под пол, значит, можно сказать «утопить» его. Когда высота стяжки не позволяет это сделать, то выстраивается специально подиум под душ.
Виды душевых трапов по форме
Трапы для душа настолько разнообразны по устройству, внешнему виду и материалу, что их легко подобрать под любой отделочный материал. Правильно подобранный по цвету и форме напольный слив гармонично сливается с отделочным материалом, из которого сделан пол, а не выделяется. Поэтому установка трапа не разрушает единый облик помещения, а органично и деликатно встраивается в него. Различают следующие основные виды напольных сливов:
Точечный. Трап точечного типа обычно представляет собой прибор небольшого размера с решеткой прямоугольной, круглой или квадратной формы. Наиболее популярными являются модели именно с квадратной и прямоугольной формой, которые повторяют геометрию и размер напольной керамической плитки. Они могут располагаться в любой точке помещения группой или в одиночку.
Линейный. Линейным называют трап, имеющий форму узкого, вытянутого в линию прямоугольника. Он имеет больший размер, чем точечный, поэтому способен собирать и пропускать через себя больший объем воды в единицу времени. Трапы линейного типа обычно располагают в углах ванной комнаты или по ее периметру.
Пристенный. Пристенный трап отличается от всех остальных типов, так как он устанавливается только в местах примыкания стен к поверхности пола, он более компактный и визуально незаметный.
Расположение и виды душевых трапов и сливов для душевых кабинок
Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.
Горизонтальный и вертикальный трап
Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 90 в систему канализации
Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.
Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения
Еще одним плюсом является отсутствие мест возможного засорения.
Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:
Сухой затвор
- Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.
- Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.
Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.
Способы организации слива в душевой кабинке
Несмотря на внешне почти одинаковый внешний вид — стены и пол в плитке, какие-то дверки, самодельные душевые кабинки имеют много вариантов внутреннего устройства. Выбрать действительно есть из чего.
Если смотреть снаружи, то большой разницы нет
Виды поддонов
Самый простой и надежный вариант сделать в душевой кабине непромокаемый пол — поставить готовый поддон. Его можно установить на кирпичи или сделать основание из пеноблоков. Под «готовым поддоном» подразумеваются два типа: акриловый и эмалированный. Акриловый легкий и нескользкий, но со временем желтеет. Эмалированный — неплох в эксплуатации, но в мокром состоянии скользкий: приходится класть резиновый коврик. Плюс акрилового еще в том, что он не такой холодный — по ощущениям.
Если оба варианта не походят, делают поддон из кирпича или монолитного бетона, который затем облицовывают плиткой — обычной, для пола, или мозаикой. Это капитальное решение, но сложное в реализации. Если решили делать поддон в душевой из плитки, а живете в многоквартирном доме, вам необходима будет очень хорошая многослойная гидроизоляция: чтобы не было проблем с соседями снизу и сбоку. Это не значит, что в частном доме душевая кабина своими руками делается без гидроизоляции. Просто если «накосячите» страдать будете сами.
Наполовину готовый душевой поддон из кирпича
Есть еще одни вариант — промежуточный. Варят из металла «корыто» подходящих размеров, хорошо его обрабатывают антикоррозионными материалами. Устанавливают на подиум из кирпича или пеноблоков (слив тоже нужен), если необходимо, обкладывают кирпичом снаружи, формируя бортик или ступеньку. Изнутри наклеивают мозаику.
Из этих вариантов обычно и выбирают. Есть еще устройство совсем без видимого поддона, да и слив можно сделать в стену, но тогда во всей ванной необходимо поднимать уровень пола и формовать наклон в сторону стока.
Размеры и форма: выбираем
Теперь о размерах душевых кабин и поддонов в частности:
- 70*70 см — это очень мало, нагнуться сложно даже стройному человеку, постоянно задеваешь стенки;
- 80*80 см — несколько лучше, но еще тесно;
- 90*90 см — можно считать оптимальным для человека средних размеров;
- 100 см и больше — это уже нормально себя чувствуешь, без особых проблем можно присесть.
Имеет смысл самодельную душевую кабину сделать прямоугольной
Если хотите комфорта — делайте как минимум, метровый зазор от стенки до стенки, если же размеры сильно ограничены, старайтесь все-таки оставить хоть 90 см. Одно замечание: квадрат — не самая лучшая форма для душа. Прямоугольник в этом плане более практичен. При «глубине» кабинки 80 см и ширине 100 см уже чувствуешь себя свободно. А если ширина 110-120 см — это уже полная свобода.
Организация слива
Далее необходимо выбрать как будет устроен слив. Устройств два: сифон и трап. Трап дороже, но он обычно меньше по высоте и более надежен. Его запаса прочности хватит на приличный срок и его можно залить в бетон, что обычно и делают.
Установка трапа
Сифон дешевле, но при устройстве поддона, вам придется предусмотреть возможность его замены. Просто замонолитить его — не самая хорошая идея, так как если возникнет вопрос с ремонтом, чтобы добраться до него вам придется работать перфоратором. Результаты вы представляете. Потому при использовании сифона, оставляйте ревизионный проход, который закрывается лючком или небольшой дверкой.
Душевая кабина своими руками: как сделать ревизионный люк
В любом случае слив должен быть обслуживаемым. Это значит, что верхнюю часть — сетку можно будет снять и прочистить трубу тросиком. А чтобы это было возможно, сливную трубу прокладывайте так, чтобы максимальный угол поворота к канализации был 45°, но лучше больше 30° не делать.
Теперь об уклонах. Чтобы вода в трубах не застаивалась, трубу от трапа к канализационному отводу укладывают с уклоном не менее 4-5%. Это значит, что на один метр длины перепад высот составляет 4-5 см. Примерно такой же скос должен иметь и пол: вода должна стекать к месту слива.
Советы
Отделка поддона с помощью декоративных элементов выполняется только после полного застывания бетона и других видов кладки.
Технология укладки плитки не отличается от монтирования других поверхностей. Действуем также как, если бы мы крепили ее на пол или стены. Клей нужно выбирать водостойкий. Для ровного нанесения используется зубчатый шпатель. На поверхность самой плитки клей наносить не нужно. Выравнивается поверхность с помощью киянки. Облицовка начинается от слива. Плитка обрезается по необходимости у края стен.
Есть еще один совет специалистов по выбору плитки, к которому стоит прислушаться
При покупке плитки нужно обратить внимание на такие параметры, как влагопоглощение и износостойкость
Плитка с высокой степенью износостойкости стоит дороже, но если душ устанавливается в квартире, а не на даче, например, и он используется вместо ванны, то экономить на этом не стоит. Лучше выбрать высокую износостойкость. И еще один нюанс: душевой поддон предполагает использование плитки с наименьшим влагопоглощением. Данная информация, если плитка отвечает всем требованиям, должна обязательно содержаться на упаковке.
Для удобства и комфорта конструкцию поддона можно оснастить системой теплого пола
Нужно обращать внимание на безопасность. Специалисты рекомендуют для установки теплого пола использовать кабельную систему, так как в ней предусмотрена прочная изоляция и защитный экран
И еще один нюанс: выбирая нагревательный элемент, нужно учитывать его характеристики. Только конструкции с классом IP можно использовать в помещениях с повышенной влажностью.
Источники
- https://stroim-dom.net/dushevoj-poddon-svoimi-rukami/
- http://okanalizacii.ru/santeh_vodoprov/kabina/dushevoj-poddon-svoimi-rukami.html
- https://teplogrup.ru/santehnika/poddon-dlya-dusha-svoimi-rukami.html
- https://stroy-podskazka.ru/vannaya/dushevye-kabiny/poddon-iz-plitki/
- https://sovet-ingenera.com/santeh/vanna/poddon-iz-plitki-dlya-dushevoj-kabiny.html
- https://yaplitka.ru/dushevoy-poddon-iz-plitki-kak-ego-pravilno-sdelat.html
- https://kachestvolife.club/o-chistote/santehnika/dushevoy-poddon-iz-plitki-kak-ego-pravil-no-sdelat
Обобщенные тезисы
Далее будут представлены обобщенные данные о трапах, их параметрах и способах монтажа. Но следует отметить, что прочтение обобщенного тезисного материала не будет достаточным для организации работ. Нужно разобраться в основных нюансах, которые подробно описаны в полной статье.
И так, душевые кабины набирают все большую популярность из-за удобства, эстетики и их функциональности
Немаловажной является система слива и ее конструктивные элементы
Линейные или точечные канализационные трапы состоят из следующих конструктивных частей:
- воронка с решеткой;
- корпус;
- сифон и отводной канал;
- полипропиленовые трубы.
Рекомендуемая способность пропуска воды в сток не менее 2 л/с. Материал подбирается индивидуально, но лучшими являются чугун и нержавеющая сталь.
Монтаж производится в следующей последовательности:
- Прокладка трубопровода и его соединение со стыковой трубой трапа. Заливка стяжки.
- Монтаж слива и теплоизоляционного слоя.
- Установка гидрозатворного сифона и решетки на его верхнем раструбе.
- Заливка чистового пола из бетона с обеспечением уклона.
После производства всех работ необходимо обустроить декоративный пол. Для этого используется разнообразная керамическая плитка со свойствами влагостойкости.
При наличии свободного времени и после прочтения данного руководства, монтаж трапа вполне под силу осуществить самостоятельно.
