Как сделать теплый пол в ванной комнате своими руками: пошаговое руководство

Как сделать своими руками?

В общем виде монтаж теплого пола включает несколько шагов.

В первую очередь выкладывается гидрослой, а затем теплоизоляционного материала. Задача последнего – это утеплить помещение, уменьшить его теплопотери. Поверх него следует уложить теплый пол, который нужно залить стяжкой или тонким слоем плиточного клея

После того как заливка полностью высохнет, можно приступать к укладке плитки

Важно, чтобы утеплитель выдерживал температуру до +100ºС. Если ванная находится на втором этаже частного дома, можно использовать тонкий утеплитель на основе фольги

В таком случае тепло, уходящее через пол из ванной, будет «служить» в помещении на нижнем этаже.

• В многоквартирном доме или при расположении ванной комнаты на первом этаже следует использовать более толстый утеплитель (например, плиты экструдированного пенополистирола). Это позволит снизить теплопотери.
• Черновой пол должен быть чистым и сухим, при наличии ям и бугров пол необходимо выровнять. Для этого удобно использовать самонивелирующие составы или заливать по старинке цементно-бетонным раствором, ориентируясь на маячки.

• Соединить терморегулятор с нагревательной системой позволяет провод, который укладывается в проштробленную в стене «канавку». При использовании кабелей их необходимо покрывать армирующей сеткой, которая также фиксирует кабель. После подключения и проверки этой системы теплый пол можно покрыть стяжкой или тонким слоем клея для плитки. После их высыхания приступают к укладке плитки.
• Монтаж водяных полов также ведется на гидроизоляционный слой. Материал нужно постелить с 10-см заступом на стены. По всему периметру крепится демпферная лента, которая призвана устранить «мостики холода».

Поверх слоя гидроизоляции укладывается утеплитель, например, пенополистирольные плиты. Затем монтируется щиток для управления нагревательным оборудованием

При выборе его местоположения важно, чтобы щиток не загромождался мебелью или сантехникой. Выполняется раскладка труб, их фиксация на полу, а после производится соединение со щитком и системой водоснабжения посредством гибких шлангов

Все места стыков должны быть тщательно загерметизированы

Проверять качество изоляции труб удобнее манометром.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, – потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Варианты топлива и типы котов

Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:

• затраты энергоносителя;
• уровень тепловой мощности;
• удобство и простоту в эксплуатировании котла;
• лёгкий процесс соединения котла с элементами тёплого пола.

В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.

Для установки в частном доме своими руками подходят следующие типы котлов:

• твёрдотопливные;
• газовые;
• электрические;
• автоматические.

Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.

При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.

Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место  для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.

Подключение котла

Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.

При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.

Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.

Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме – 9 способов подключений в одной статье!

Делаем водяной пол

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды. Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Что нужно знать

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель — также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

• Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
• У двухконтурного котла должен быть запас мощности.
• Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

• основание;
• гидро- и теплоизоляция;
• трубопровод из прочных труб;
• бетонная стяжка или гипсоволокно;
• декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды.

Укладка труб «змейкой» наиболее распространена. Альтернативой является укладка «улиткой». Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола — накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Монтаж контура отопления трубами.

Монтаж теплого пола

Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
2. По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

• Бетонные (или мокрые)  теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
• Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Почему именно инфракрасный теплый пол. Выбор инфракрасных пленок для обогрева

• пленочный пол
• пол с кабельным подогревом
• греющий мат
• водяной теплый пол

Остановимся подробно на монтаже теплого пола с подогревом от инфракрасной пленки в ванной комнате. Таким же способом можно будет сделать пол в спальне, гостиной и т. д., то есть приобретенный опыт сослужит хорошую службу.

Из всего многообразия пленок на отечественном рынке хорошие рекомендации по отзывам пользователей у торговых марок Enerpia, Rexva и Q-term. Основные технические параметры для выбора изделия — это максимальная потребляемая мощность (Вт/м2) и ширина полосы (мм). Среди вышеуказанных инфракрасных пленок нет каких-либо значительных различий по техническим характеристикам, а разница в цене объясняется маркетинговой политикой кампаний-производителей.

Для нашего проекта мы выбрали пленочный теплый пол Q-term с шириной ленты 500 мм и максимальной мощностью 220 Вт/м2.

Сравнительная таблица инфракрасных пленок:

Бренд	Модель	Максимальная потребляемая мощность, Вт/м2	Ширина, мм	Цена, руб./пог. м
Q-term	Q-term	220	500	275
Rexva	XM-305	245
Enerpia	DW050	400

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Разновидности электрического теплого пола

Вопрос, какой электрический теплый пол под плитку лучше, звучит сегодня не так уж редко. Производители подобного оборудования предлагают несколько вариантов:

Теплый пол с нагревательным кабелем.Электрические маты, в основе которых лежит токопроводящий элемент, уложенный на стеклополотно.

Это уже готовые к использованию секции, которые просто соединяются между собой.Инфракрасный нагревательный элемент. Это более сложная конструкция, хотя и ее своими руками можно уложить без особых трудностей. Подобные системы специалисты называют пленочным теплым полом.

Чем отличаются все три варианта друг от друга? Сравнивать два первых и третий вариант будет просто. В них тепло вырабатывается за счет преобразования электроэнергии, но технология отдачи тепла совершенно разная.

А вот два первых между собой практически не отличаются. И в первом, и во втором случае используется нагревательный кабель. Просто уложен он по-особому во втором варианте и уже готов к применению.

Специальный мат

Изолированный нагревательный кабель дает свободу в плане его укладки — частоты уложенных ветвей и контуров, конфигурации и так далее. С матами этого сделать невозможно. Конфигурация предопределена на заводе, так что много с ними не пофантазируешь.

Зато маты легко укладывать. Они изготавливаются в виде рулонов, которые раскатываются на определенной площади. Их можно подрезать или увеличивать в длину, так что проблем здесь обычно не возникает.

Есть, правда, в отличиях один немаловажный нюанс.

Отдельный нагревательный кабель можно использовать и в качестве основного источника тепловой энергии, и в качестве дополнительного. А вот маты электрического теплого пола применяются только как дополнительная система отопления. К примеру, ими чаще всего утепляют пол под плитку в ванных и туалетных комнатах, а также в кухнях.

Сами нагревательные кабели делятся на две группы:

Резистивные. Это одножильный или двухжильный кабель, обладающий большим сопротивлением — самый простой элемент, когда дело касается монтажа и укладки электрического теплого пола.Саморегулирующиеся.

Это многожильный элемент, конструкция которого регулирует силу тока по всей длине контура. А это говорит о том, что такой токопроводящий материал будет служить долго. Ведь тепло будет действовать на всем протяжении длины без колебаний и перепадов.

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

• клапан двух- или трехходовой;
• ручной воздухоотводчик;
• особые гайки;
• зажимы;
• клапан обратки;
• шаровой кран;
• тройники;
• циркуляционное насосное оборудование;
• устройства для измерения температуры.

Работа производится поэтапно:

1. Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя – его можно только приобрести (прочитайте: “Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки”). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции. Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку – подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Разновидности стяжки

Разработано несколько видов стяжки пола. Каждый способ отличается по количеству используемого материала и монтажу. В свою очередь они делятся на следующие категории:

Полусухая

Для проведения ремонтных работ используют специальные заполнители.

• Они позволяют сократить нагрузку на напольное покрытие в ванной комнате. В отличие от мокрой стяжки такой вид отличается более высокой ценой.
• Существенным преимуществом данного способа считает его быстрое высыхание.
• Специалисты рекомендуют выбирать такую стяжку пола ванной в деревянном доме. Предварительно замешивается рабочий состав.
• После чего его равномерно распределяют по поверхности бетонной основы.
• Далее, когда поверхность высохнет необходимо использовать дополнительную затирку для устранения мелких недочетов;

Мокрая

Такой вид считают отличным решением для отделки помещений, в которых наблюдают высокую влажность.

• Специалисты выбирают такой вид для оформления стяжки тёплого пола под ванной. Толщина бетонного слоя не должна превышать 5 см.
• Если пренебречь данной рекомендацией, то увеличивается риск появления теплопотерь.
• Основным преимуществом такого способа отделки считают возможность фиксации гидроизоляционной прослойки поверх бетона.
• Для работы используют рабочий состав на основе цемента и песка. Избавиться от мелких трещин и сколов позволит любой плиточный клей.
• Консистенция раствора должна быть похожей на густую сметану. Заливать цементный состав рекомендуют за один раз.
• Время сушки поверхности составляет от 1 до 3 часов. Каждый последующий слой рекомендуют прокалывать проволокой.
• Благодаря такой манипуляции удаётся избавиться от излишков воздуха в толще стяжки.

Сухая

При проведении такого способа необходимо соблюдать осторожность

• Дело в том, что такое покрытие деформируется и трескается. Регулярный контакт с повышенной влажностью провоцирует постепенное разрушение напольной основы.
• Недостатком такого вида стяжки считают ее высокий расход. Рабочий процесс состоит из нескольких этапов.
• Сначала проводят отсыпку из щебня или керамзита. После этого осуществляется слой гидроизоляции.
• Далее, наносят слой из цементно – песчаной смеси. На фото стяжки пола в ванной представлен поэтапный рабочий процесс.

Для проведения стяжки пола самостоятельно понадобится наличие специального оборудования и инструментов. Неправильный расчёт приведет к высоким финансовым расходам.

Устройство электрического кабельного теплого пола

В магазине можно купить готовый комплект для той площади пола, которую предполагается обогревать. Можно приобрести отдельно нагревательный электрический кабель, термодатчик и терморегулятор. Монтировать теплый пол в ванной следует после того, как произведены работы по гидроизоляции.

Устанавливаем терморегулятор

1. На высоте 30 см и более от пола вне ванной установить регулятор температуры, проделав к нему канавку для гофрированной трубы термодатчика и монтажных проводов нагревательной секции. Для этого следует проделать отверстие в стене на уровне пола. К терморегулятору подвести питание. Сечение кабеля должно соответствовать силе тока для обогревателя.
2. Удалить мусор и пыль с поверхности пола и обработать грунтовкой.

Укладка теплоизоляции

1. Наклеить теплоизоляцию отражающим слоем к кабелю. Если под полом находится обогреваемое помещение, достаточно изолировать только площадь обогрева, если теплый пол монтируют на первом этаже дома, теплоизолятор кладут на всю поверхность. В качестве теплоизоляции под электрический кабель можно использовать фольгированный пенофол, вспененный полипропилен или металлизированную лавсановую пленку.

Укладка нагревательного кабеля

1. К полу крепят монтажную ленту с шагом 0,5-1 м дюбелями или саморезами, сохраняя целостность гидроизоляции. Кладут нагревательный кабель, соблюдая шаг (расстояние между проводами), который рассчитывают по формуле 100S/L, где S — обогреваемая площадь, а L — длина кабеля. Расстояние между проводами не должно быть менее 8 см.
2. Укладку начинают с подводки монтажных проводов нагревательного кабеля к терморегулятору. Кабель начинают класть от места закрепления на полу соединительной муфты. Строго соблюдают шаг укладки. Расстояние от нагревателя до стены 5 см и более, до труб и стояков — от 10 см. Соединительные и концевые муфты закрепляют на полу.
3. Чтобы не повредить кабель, нужно ходить в обуви с мягкой подошвой или накрыть провода фанерой.

Установка температурного датчика

1. Датчик помещают в пластмассовую гофрированную трубку таким образом, чтобы его конец располагался вблизи одного конца трубки, а соединительный провод — вблизи противоположного.
2. Конец трубки с датчиком закрывают специальной заглушкой, чтобы в нее не попал раствор стяжки. Трубку закрепляют на полу на расстоянии не менее 50 см от стены посередине между проводами обогревателя. Если трубку изгибают, то с радиусом не менее 5 см.
3. Конец трубки с соединительными проводами подводят к терморегулятору. Это необходимо для облегчения процедуры смены датчика при его поломке. Пол вскрывать не придется.
4. Установив датчик, все монтажные канавки заделывают штукатуркой.
5. Провода термодатчика и монтажные залуживают и подсоединяют к терморегулятору.

Проверка работоспособности системы и заливка стяжки

1. Проверяют правильность подключения и работоспособность системы. Для этого подают напряжение. На панели терморегулятора загорается светодиод, а кабель начинает нагреваться. Питание отключают и рисуют схему монтажа теплого пола, обозначая места расположения соединительных муфт и датчика.
2. Заливают цементную стяжку толщиной 3–5 см. Если слой теплоизоляции или звукоизоляции под теплым полом толстый (более 5 см), стяжку заливают слоем не менее 5 см. Когда стяжка высохнет (около 28 дней) настилают напольное покрытие. Кафельную плитку можно класть непосредственно на нагревательные кабели.

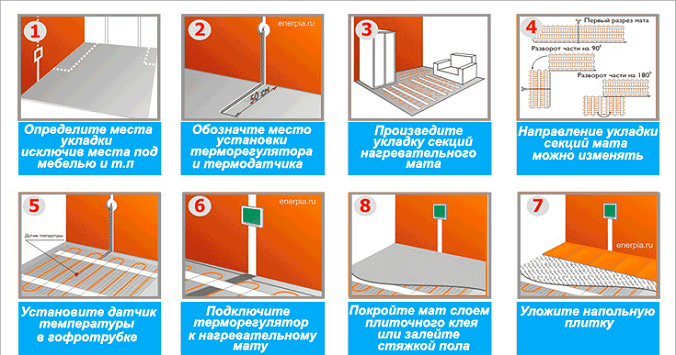

Инфракрасный пленочный пол или нагревательные маты монтируют аналогичным образом, следуя прилагаемой инструкции.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

• потери тепла в помещении;
• площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности
