Методы прогрузки
При проведении прогрузки изменяются все основные характеристики устройства – время срабатывания защиты при появлении аварийных ситуаций, номинальный ток и ток срабатывания защиты. Проверка автоматических выключателей должна проводиться квалифицированным персоналом, после чего в удостоверении оставляют отметку с разрешением на дальнейшую эксплуатацию.
В удостоверении обязательно указывают группу по технике безопасности и напряжению, при котором сотрудники могут проводить проверку электрического оборудования. Подписывается бумага главным энергетиком предприятия.
Оборудование для проверки автоматов на отключающую способность
Чтобы проверить дифавтомат на работоспособность, предварительно требуется собрать простую схему, в состав которой входит следующее оборудование:
- трансформатор тока – ТТ;
- соединительные провода;
- амперметр, выполняющий роль шунта;
- ключ управления – КУ;
- лабораторный автотрансформатор для наблюдения за изменениями нагрузки – ЛАТР или нагрузочный трансформатор – НТ.
Проверка дифавтомата требует частичного демонтажа устройства, а после проверки обратной установки.
Как проверить автоматический выключатель на работоспособность
Для полноценной проверки на пригодность требуется использовать специальное оборудование. Его прогрузка осуществляется для вычисления времени срабатывания в пределах защищаемых пределов по заводским характеристикам. На испытуемом устройстве выставляется параметр тока нагрузки, который равен максимальному амперажу для конкретной модели.
При проверке теплового расцепителя на автоматическом выключателе выставляется трехкратный ток нагрузки и максимальное время срабатывания. Как правило, этот временной интервал колеблется в пределах 5 секунд – 0,5 минуты.
Причины срабатывания прибора
Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки.
Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.
Причина #1 – утечка тока
Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.
Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки
Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.
Причина #2 – замыкание земли и нуля
Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.
Причина #3 – неблагоприятные погодные условия
Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.
Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.
Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.
Причина #4 – неправильная установка самого прибора
Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства.
Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.
Причина #5 – неполадки в бытовых электроприборах
Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства.
Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.
Причина #6 – повышенная влажность
Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.
Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.
Проверка замыкания
Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.
Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.
Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.
Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.
Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?
Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.
Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).
Проверка УЗО при помощи имитации утечки тока
На теории все проверить – это неплохо, но использование практики всегда лучше. Поэтому можно проверить устройство на срабатывание практическим путем. Данный способ является наиболее практичным, потому что для его воплощения в жизнь надо собрать небольшую схему. К преимуществам этого способа проверки УЗО можно отнести тот факт, что получиться увидеть при какой утечке УЗО сработало на самом деле. Но есть также и минус, потому что в таком опыте отсутствует этом возможность зафиксировать время отключения.
Необходимо подготовить кое-какие расходные материалы и приборы для реализации данного опыта. Надо иметь при себе обычную лампу на 10 Вт, реостат, соединительные провода, амперметр, УЗО, а также резистор сопротивлением в пару кОм.
Может показаться на первый взгляд не очень понятным, зачем нужен столь значительный набор элементов. Но каждый компонент действительно нужен. Смысл работы заключается в плавном повышении тока утечки, при помощи которого можно будет наблюдать, при каком значении произойдет отключение УЗО. Реостат играет роль именно того органа, при помощи которого можно плавно регулировать ток. Можно попробовать использовать вместо него диммер, если классического реостата нет под рукой. Диммер, по сути, является тем же реостатом, он также плавно изменяет ток, благодаря чему и удается менять световой поток лампы. При помощи данных компонентов собирается несложная схема.

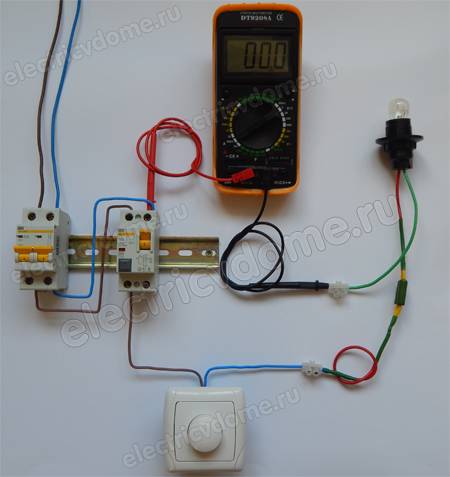

Для проверки прибора на срабатывание в данном случае нужно собрать все последовательно. Требуется присоединение элементов одним концом на выход фазы УЗО, а другим – на вход нуля. Нужно аккуратно и плавно увеличивать утечки, после чего фиксируется его значение, при котором происходит срабатывание УЗО.
На фото нельзя заметить успешности проверки УЗО, однако она завершилась именно так. УЗО сработало при утечке тока в 10 мА.
Если устройство не работает в случае нажатия на кнопку «Тест», оно может быть неисправным. Скорей всего, вышел из строя один из внутренних компонентов. Может поломаться непосредственно элемент симуляции тока утечки, но при этом все УЗО может и дальше выполнять защитную функцию, даже в таком состоянии.
Как проверить дифференциальный автомат
К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.
Отличие дифавтомата от УЗО
Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.
Виды проверок дифавтомата
Существует несколько способов проверки защитных устройств на работоспособность, это:
- Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
- Обычной батарейкой от 1,5 В до 9 В.
- Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
- Простым постоянным магнитом.
- Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.
Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.
Проверка кнопкой «ТЕСТ»
Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.
Проверка кнопкой тест
Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.
Проверка батарейкой
Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.
А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.
Проверка тока утечки резистором
Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.
При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.
Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.
Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.
Тестируем защиту постоянным магнитом
Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.
Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.
Как проверяются электролабораторией дифавтоматы
Вне зависимости от того, в какой форме в электросети реализована защита от сверхтоков, проверка защитных модулей должна выполняться согласно методикам, разработанным для конкретного типа функционального оборудования. В связи с чем, проверка дифференциального автомата выполняется с учётом двух алгоритмов – для УЗО и для автоматических выключателей.
Отличие от стандартной методики проверки АВ в данном случае заключается в том, что при проведении тестов следует учитывать взаимное влияние двух приборов, если их механическое или электрическое разделение невозможно.
В данном обзоре рассмотрено, какие основные показатели должны быть измерены в ходе лабораторных испытаний дифавтоматов и что надо учитывать, чтобы в ходе тестов не повредить УЗО.
Проверяем работоспособность УЗО
Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:
- Использование кнопки предусмотренной конструкцией прибора.
Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.
- Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
- Применение постоянного магнита.
- При помощи специального целевого оборудования.
Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.
Штатная кнопка
Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).
Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.
При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.
Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют
Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».
Батарейка
Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.
Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.
Алгоритм проверки следующий:
батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
нажимаем «Т», если прибор сработал — он исправен.
Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.
Резистор
Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.
Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.
Магнит
Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.
Специальный измеритель
Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.
Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.
Как проверить исправность дифавтомата
Дифференциальные автоматы – компактное инновационное решение рынка коммутационных аппаратов.
Они очень удобны, компактны, а также объединяют в себе целый ряд защитных механизмов: 1) Тепловой – защита от перегрева во время длительных превышений номинальных нагрузок. 2) Токовый – защита от пиковых скачков максимальной силы (коротких замыканий). 3) УЗО – защита пользователя в момент пиковых нагрузок, нарушения механической целостности изоляции и гуляющих токов.
При применении устройства в бытовом использовании, необходимо знать алгоритм проверки его работоспособности. Потому, в данной статье, мы рассмотрим, какие методы проверки исправности дифавтомата существуют, и как ими пользоваться.
Магнит или батарейка
Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.
Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).
Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.
Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.
После этого взведите рычаг во «включено» и коснитесь оголенными проводниками плюса и минуса батарейки. Подойдет даже пальчиковая, формата АА. УЗО должно выключиться. Скорость выключения зависит от от его типа — если оно селективное, то сработает не мгновенно, а спустя заданное время (допустим, полсекунды), но сработает.
Если устройство не выбило, то поменяйте местами точки контакта с плюсом и минусом. Отсутствие срабатывания означает, что заряд батареи иссяк. Возможны также варианты, что УЗО электронное или оно неисправно.
Точные измерения
Есть современные приборы, которыми можно не только проверить, работает ли УЗО, но и измерить их ток и время срабатывания. Такими приборами пользуются специалисты из электротехнических лабораторий. Их задача – провести на объекте весь комплекс работ, подтверждающих работоспособность устройств защиты.
Прибор для проверки УЗО максимально прост в эксплуатации. Достаточно воткнуть в розетку контрольную вилку или подключить провода в щитке и нажать на кнопку. Дальше прибор все делает сам, оператору остается лишь записать данные. Но стоимость этих приборов по карману только организациям, занимающимся профессионально испытаниями и измерениями в электроустановках. Поэтому, если Вы хотите провести профессиональную экспертизу защиты – имеет смысл потратить немного денег и пригласить работников электро-лаборатории. К тому же специалисты выдадут официальный протокол, подтверждающий работоспособность всего Вашего электрооборудования.
Проверка функций УЗО
Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:
- специальной кнопкой на корпусе выключателя;
- гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
- имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
- с помощью постоянного магнита;
- с помощью специального точного электронного прибора, выпускаемого для этих целей.
Рассмотрим каждый из способов проверки дифавтомата более подробно.
При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.
Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:
Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.
Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.
На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:
I = U/R
Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.
Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.
О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:
Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.
Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.
На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:
Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!
Рекомендуем также прочитать:
- Как проверить УЗО на срабатывание
- Причины срабатывания дифференциального автомата
- Причины поражения электрическим током
Проверка в распределительном щитке
В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.
Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.
Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.
Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.
Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.
Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.
Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.
Проверка прибором
На заводах и в лабораториях, где периодический тест для всех устройств является обязательным, применяется специальный прибор для проверки УЗО.
Примером такого прибора может служить измеритель параметров ПЗО-500, ПЗО-500 Про, MRP-200 и другие профессиональные устройства. Они позволяют без дополнительных схем проверять параметры УЗО различных типов, с разными пределами по дифференциальному току.
Профессиональные измерители используются там, где практикуется регулярная, например, ежемесячная проверка всех имеющихся ВДТ, и присутствуют высокие требования к точности и надежности. Стоят такие приборы достаточно дорого, поэтому для бытовых целей их применение нерационально.
Пример со стиральной машиной
Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.
Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.
Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.
Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.
Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.
Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.
Характеристики защитного устройства
В продаже можно найти очень много разнообразных моделей выключателей дифференциального тока. Между собой они отличаются производственными нормами, способом установки и областью использования.
Неправильный выбор устройства защиты может повлечь за собой следующие неприятности:
- Прибор будет постоянно срабатывать реагируя на малейшие утечки, которые присутствуют в электросети каждого дома.
- Если при покупке был выбран прибор с завышенными характеристиками, он может не ответить на аварийную ситуацию. В результате высока вероятность электротравмы.
Чтобы избежать подобных казусов нужно в обязательном порядке изучать характеристики УЗО. Прочитать их можно по специальным маркировкам, нанесенным на корпус аппарата.
Номинальный ток нагрузки
Это одна из самых важных характеристик. Цифра указывает максимальное значение тока, который может длительное время проходить через аппарат, при этом не принося ему никакого вреда. Обуславливается величина невосприимчивостью силовых контактов и проводников определенной нагрузки. При этом они остаются в рабочем состоянии.
Значение номинальных токов всегда указывается на передней панели защищающего прибора. Найти оптимальную для себя величину легко зная максимальную потребляемую мощность. Ее нужно поделить на фазное напряжение. Устанавливать УЗО на ток больший, чем номинальный ток автомата, стоящего перед ним, не имеет смысла
Значения номинальных токов типовые для всех моделей: 16 А, 25 А, 40 А, 63 А, 80 А, 100 А, 125 А.
Что такое ток срабатывания?
Можно сказать, что это самый важный параметр. Указывает он на ток утечки, при котором срабатывает защита и аппарат отключается. На корпусе эта величина обозначается символами IΔn. Стандартные установки номинального дифференциального тока от 6 мА до 500 мА.
Каждое из значений указывает на то, где именно можно применять аппарат. Например, прибор с IΔn равным 500 мА не сможет защитить человека от электротравмы.
Неотключающий номинальный дифференциальный ток
Это параметр, характеризующий порог срабатывания прибора. Обозначают его как IΔn0. Значение всегда равно половине от тока номинального дифференциального отключающего (IΔn), то есть прибор со значением 10 мА вырубится во время утечки тока от 5 мА.
Если через защитное устройство будет протекать ток утечки меньше чем этот показатель – аппарат срабатывать не будет.
Время срабатывания УЗО
Эта величина показывает скорость реакции защитного устройства в аварийной ситуации. Обозначают номинальное время отключения УЗО символами Tn. Норма – максимум 0,3 сек. Качественные современные устройства защиты срабатывают за 0,1 сек, но такая большая скорость невостребована.
Типы устройств: АС – прибор срабатывает при мгновенном возникновении переменного тока; А – при переменном или пульсирующем токе; В – при постоянном, выпрямленном и переменном; S – перед срабатыванием выдерживается определенное время (0,15-0,5 сек); G – время выдержки меньше, чем у предыдущего (0,06-0,08 сек).
Выводы и полезное видео по теме
Проверка УЗО на срабатывание при помощи простых подручных средств:
Из этого видеосюжета можно узнать о том, как протестировать УЗО с помощью батарейки:
Подробно изучив рекомендации, можно выбрать для себя оптимальные вариант и регулярно проводить контроль самостоятельно. Только в этом случае можно быть полностью уверенным в том, что никто из домашних не будет травмирован электрическим током.
Если у появились вопросы по теме статьи, вы можете задать их в блоке с комментариями. Может вы знаете иные способы проверки УЗО на работоспособность? Расскажите о них нашим читателям.
Похожие публикации
