Как проверить компрессор кондиционера сплит системы: нюансы диагностики + советы при поломке

Электрическая схема кондиционера

 Terminal — колодка клеммная для подключения межблочного кабеля соединения для с внутренним блоком.

N — электрическая нейтраль

2 — питания подача на компрессор с платы управления внутреннего подача

3 — блока питания на двигатель вентилятора для скорости на 1-ой работы

4 — подача питания на двигатель вентилятора работы для на 2-ой скорости

5 — подача питания на привод клапана четырёхходового для переключения в режим обогрева

common

C — Компрессор — общий вывод обмоток компрессора

R — рабочая — running обмотка компрессора

S — starting — фазосдвигающая двигателя обмотка компрессора, стартовая

Internal overload внутренняя — protector защита от перегрузки

Compressor Capacitior — конденсатор электрический, в данном случае рабочий (бывают пусковые и ещё, в настоящее время в кондиционерах не используются)

motor Fan — двигатель, мотор вентилятора

Thermal защита — protector от перегрева, обычно ставится непосредственно на двигателя обмотки и при превышении температуры разрывает Fan.

цепь motor Capacitior — рабочий конденсатор вентилятора двигателя

SV — solenoid valve — электромагнитный клапан, действие в приводящий механизм четырёхходового клапана.

Советы по ремонту техники

Внутренние дефекты компрессора сплит системы исправляются исключительно в условиях профессиональных мастерских. В домашних условиях силами самого владельца такой сложности ремонт видится нерациональным, с крайне малым процентом успешного исполнения.

Если нормальная работа компрессора нарушена по причине излишков или недостатка хладагента, задачу ремонта решить вполне по силам самостоятельно.

В первом случае (избыток фреона) достаточно просто удалить часть газа из системы. Во втором случае нужно напротив – заправить систему дополнительным объемом газа.

При межвитковом замыкании ремонт в домашних условиях видится бесполезным занятием. Такую неисправность сложно устранить даже в условиях профессиональной мастерской

Когда причиной неработоспособности компрессора является пусковой конденсатор, следует вскрыть верхнюю крышку наружного системного блока, предварительно отключив машину от сети питания.

Снять конденсатор и проверить тестером в режиме измерения сопротивления (мОм), поочерёдно касаясь щупами рабочих клемм. Нерабочий конденсатор не покажет эффект разряда. Это причина для замены.

Как проверить масло в автокондиционере

Уровень масла в системе кондиционирования критически важен, поскольку обеспечивает не только ее нормальную работу, но и работоспособность и длительную эксплуатацию отдельных ее элементов. В то время, когда кондиционер включен, масло постоянно циркулирует по системе, смазывая подвижные части внутри компрессора и других элементов системы. Однако после выключения кондиционера в компрессоре часть масла все же остается. Именно этот уровень и можно проверить. Сделать это можно следующим образом:

• дать поработать кондиционеру около 20 минут в режиме охлаждения;
• через смотровое окошко необходимо проверить уровень масла в компрессоре.

Уровень масла в автокондиционере обязательно должен быть выше минимальной отметки (обычно обозначается черточкой и надписью MIN), однако выше приблизительно одной восьмой от нижнего уровня смотрового окна. Соответственно, масла должно быть и не очень много (не больше максимальной отметки). При необходимости масло нужно долить в систему.

Обратите внимание на состояние масла. В первую очередь на то, не пенится ли оно

Если на поверхности имеются пузырьки, то велика вероятность того, что в него попал фреон. Соответственно, необходимо искать место утечки хладагента, а впоследствии масло полностью заменить на новый состав.

Диагностика компрессора с помощью разборки

При откручивании крепежных болтов компрессора на резьбе болта можно увидеть масло из задней части компрессора

После того, как отвернули болты можно снять заднюю крышку и оценить состояние клапанного механизма. При снятии задней крышки и последующей сборке компрессора не требуется замена сальника вала, т.к. передняя крышка не демонтировалась и с торцевым уплотнением не производились манипуляции

Но для этого важно не размыкать переднюю крышку и группу цилиндров

После разборки стало понятно, что такой компрессор нельзя использовать

Его необходимо разобрать, проверить состояние поршневой группы, вала, подшипников. Осуществить необходимый ремонт с заменой пострадавших элементов, промыть и собрать.

Советы по ремонту техники

Внутренние дефекты компрессора сплит системы исправляются исключительно в условиях профессиональных мастерских. В домашних условиях силами самого владельца такой сложности ремонт видится нерациональным, с крайне малым процентом успешного исполнения.

Если нормальная работа компрессора нарушена по причине излишков или недостатка хладагента, задачу ремонта решить вполне по силам самостоятельно.

В первом случае (избыток фреона) достаточно просто удалить часть газа из системы. Во втором случае нужно напротив – заправить систему дополнительным объемом газа.

Когда причиной неработоспособности компрессора является пусковой конденсатор, следует вскрыть верхнюю крышку наружного системного блока, предварительно отключив машину от сети питания.

Снять конденсатор и проверить тестером в режиме измерения сопротивления (мОм), поочерёдно касаясь щупами рабочих клемм. Нерабочий конденсатор не покажет эффект разряда. Это причина для замены.

Важность проверки

Проверкой столь важного устройства ни в коем случае не стоит пренебрегать, поскольку халатность может привести к дорогостоящему ремонту. Да, заправка оборудования фреоном стоит не так дорого — порядка 1000 рублей. Хотя для кого-то и эта сумма покажется немалой

Хотя для кого-то и эта сумма покажется немалой.

А вот замена неисправного агрегата может обойтись около 1000 условных единиц — уже значительная сумма! Неопытные владельцы рискуют попасть на такой ремонт в следующих ситуациях:

1. Продолжение эксплуатации с барахлящим агрегатом. Как итог — выход из строя важных деталей, включая ТРВ.
2. Приобретение поддержанной машины, у которой климатическая установка работает неправильно, что сулит неоправданно завышенными расходами в будущем.

Некоторые продавцы просто отключают неисправный охладитель с целью обмана потенциальных покупателей. Для этого снимается приводной ремень, выпускается фреон из контура либо используются другие приемы.

По этой причине проверку этого столь важной составляющей нужно выполнять в любом случае, причем, не только будучи уже владельцем транспортного средства, но и перед его покупкой

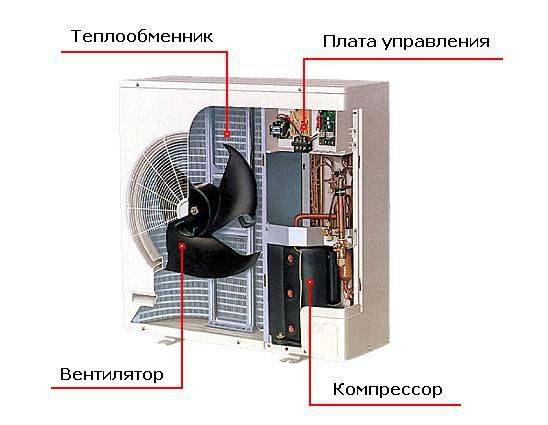

Вентиляторы

К основным неисправностям вентиляторов наружных и внутренних блоков сплит-систем относят:

• Поломку лопастей (чаще встречается на внешних блоках, где наблюдается обмерзание, возможно попадание крупного мусора).
• Обрыв проводников обмоток двигателей (межвитковое короткое замыкание или на корпус устройства) или их обрыв.
• Деформация вала и заклинивание.

• В трехфазных системах – неправильное чередование фаз или подключение меньшего их количества.
• В вентиляторах с двигателями переменного тока – выход из строя конденсатора на обмотках.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Провести качественную диагностику пользователь сможет, пожалуй, только для первого пункта списка – поломки лопастей. Она определяется визуальным осмотром. Что касается замены крыльчатки, провести ее без проблем получится только на осевых вентиляторах наружного блока.

Во внутреннем, как правило, применяются центробежные конструкции, во многих из которых крыльчатка объединена с ротором двигателя. В этом случае единственным вариантом ремонта станет замена.

Для диагностики остальных проблем следует:

1. Обесточить систему.
2. Отсоединить проводники, идущие к электронному блоку.
3. Провести замеры сопротивлений обмоток (рабочие величины производитель указывает в технической документации).
4. Проверить конденсатор обмоток.
5. Если проблем не выявлено – подключить проводники, включить систему, провести замеры напряжений и токов (требуется соблюдение правил электробезопасности, необходим соответствующий допуск).

По результатам измерений делают вывод о работоспособности вентилятора и необходимости его замены (восстанавливать оборудование в кустарных условиях не следует).

Заменой всего узла устраняют и другие проблемы – заклинивший вал, износившиеся подшипники и пр.

Монтаж и заправка кондиционера

Во время установки сплит-системы длина фреоновой трассы в большинстве случаев составляет 5 м. На концах медных трубопроводов фиксируются гайки. Они необходимы для соединения труб с наружным и внутренним блоком при помощи ключа.

Трасса из меди заполняется хладагентом через наружный блок, где размещены трехходовые краны. Для этого на одном из них откручивается вентиль и подсоединяется коллектор с манометрами и вакуумным насосом, с помощью которого выполняется откачка воздуха из медных трубопроводов. После вакуумирования системы проверяется герметичность стыков с помощью мыльного раствора. Потом проводится заправка медной трассы хладагентом, предварительно перекрыв кран и подсоединив емкость с фреоном. Количество хладагента может контролироваться по весу, с помощью делений на баллоне или манометров (по давлению). Объем необходимого вещества обычно указывается в паспорте или на шильдике, размещенного на корпусе.

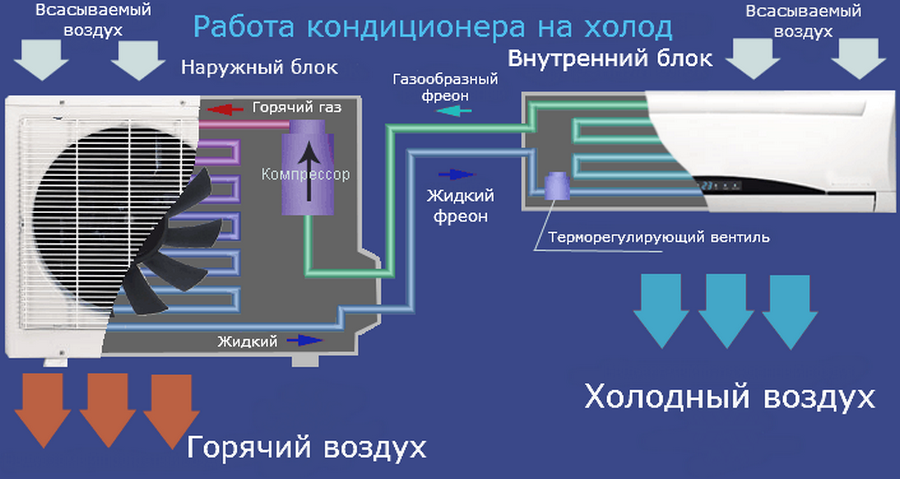

Работа кондиционера на холод

Нередко заправка, когда осуществляется ремонт кондиционеров в современном офисе или квартире, проводится через отверстия высокого и низкого давления, соответствующие выходу и входу компрессора. Чаще всего во время процесса используется вход при включенном компрессоре. Это позволяет ускорить процесс за счет растворения некоторого количества хладагента в масле. Процесс заправки завершается тестированием техники.

Типичные поломки

Большинство автолюбителей не осознают важность этого агрегата, считая его самым надежным узлом, который не требует обслуживания. К сожалению, к такому выводу склоняются и опытные водители

Однако впоследствии из-за таких рассуждения появляются признаки какой-либо неисправности, которых ранее не наблюдалось.

Самый распространенный из них — гул, когда климатическое оборудование включается. Но шум двигателя мешает вовремя распознать этот симптом. В результате водитель в неведении бездействует, что грозит выходом устройства из строя и соответственно дорогостоящим ремонтом либо заменой.

Другая не менее частая неисправность — поломка муфты. При включении кондиционера всегда слышится характерный щелчок — так проявляется вхождение муфты в зацепление со шкивом. Если же его нет, стоит серьезно задуматься.

Электромагнитная муфта может выйти из строя по причине перегрева механизма. Такое может случиться, когда агрегат вынужден работать долгое время пока машина стоит на улице в условиях невыносимой жары. Как итог — оплавление проводки катушки. Также нельзя исключать и вероятность заводского брака самой муфты, что проявляется образованием недопустимого зазора промеж шкива и прижимной пластиной.

К неисправности компрессора может привести ряд факторов:

• естественный износ;
• засоренность;
• разгерметизация.

Для чистки его следует для начала демонтировать. После этого снятый механизм разбирается, а все его детали хорошо промываются. Скорее всего, придется сменить ремкомплект. При отсутствии опыта в подобном деле, операцию следует поручить профессионалам.

Что касается разгерметизации, то проблема устраняется затяжкой соединений. Однако в случае повреждения самих трубок то без участия специалиста также не обойтись.

Как заметить неисправности датчика давления?

Сейчас давайте ознакомимся с неисправностями датчика давления кондиционера, как его проверить и при необходимости заменить. В основном спровоцировать выход из строя либо некорректную работу этого элемента может элементарное загрязнение или механические повреждения. Так что после первых признаков обязательно проверьте состояние разъемов и проводов. Любые трещины, следы влаги и коррозии недопустимы. Не забывайте и о компьютерной диагностике.

Компьютерная диагностика системы кондиционирования

Понять, что нужно посетить автосервис или залезть под капот самостоятельно, можно по следующим признакам. Во-первых, нарушается работа компрессора, он может включаться при чрезмерном давлении либо функционировать даже без фреона. Иногда компрессор вовсе не включается. Во-вторых, возникают перебои в работе вентилятора. Да и вся система кондиционирования функционирует нестабильно.

Заправка системы кондиционирования

Владельцы кондиционеров могут выполнить самостоятельно ещё один вид работ, касающийся обслуживания подобных устройств – заправку хладагентом. Для выполнения процедуры потребуется небольшой опыт, баллон с хладагентом, вакуумный насос.

Заправка кондиционера проводится после продувки вентиляционной системы азотом (это позволяет осушить конструкцию). При первоначальной правильной установке устройства хладагент будет располагаться во внешнем блоке и в этом случае продувку можно проводить не азотом, а самим фреоном.

Из системы убирают весь воздух и влагу, используя вакуумный насос. После этого – проверить все функциональные элементы кондиционера на герметичность. Далее проводится заправка системы хладагентом, который должен обладать наивысшей безопасностью. Сразу после заправки кондиционер включают и проводят проверку. Отсутствие обмерзаний на кранах и деталях свидетельствует о том, что заправка проведена верно, и кондиционер функционирует нормально.

Часто владельцы современных сплит-систем интересуются, как часто обслуживать кондиционер? Здесь всё зависит от интенсивности эксплуатации устройства. Очистку фильтров и других элементов внутреннего блока нужно проводить хотя бы раз в две недели, а внешний блок можно чистить 1-2 раза в год.

Разборка и ремонт компрессора автокондиционера

Как проходит ремонт компрессора автокондиционера? Полная разборка компрессора – довольно трудоемкая операция. Она состоит из нескольких шагов:

• отсоединяют все трубки и провода от компрессора;
• извлекают сам компрессор;
• снимают прижимную муфту;
• разбирают корпус и отделяют блок цилиндров;
• вынимают клапанную доску;
• извлекают поршневую группу.

После разборки все детали промывают и обезжиривают. Изношенные элементы заменяют. Также меняют резиновые прокладки, даже если они внешне выглядят целыми. После сборки в компрессор заливается смазка, и он отправляется на диагностический стенд.

После проверки на стенде отремонтированный узел можно устанавливать обратно на автомобиль. Перед заправкой нужно провести вакуумирование для полной очистки системы.

Автокондиционер и роль датчиков в системе

Для начала следует ознакомиться с принципом действия всей сплит-системы, и только тогда получится правильно оценить роль каждого узла в отдельности. Работу автомобильного кондиционера можно сравнить с действием и обыкновенного бытового холодильника, правда, его устройство несколько отличается от этого агрегата. По сути автокондиционер – герметичная емкость, наполненная специальным маслом и фреоном.

Фреон для автокондиционера

После нажатия кнопки включения приводится в действие электромагнитная муфта. Под влиянием магнитного поля прижимной диск присоединяется к шкиву, который начинает двигаться с помощью специального ремня. Так начинает функционировать компрессор. Он сильно сжимает фреон, и горячий газ поступает по трубопроводу в конденсор. В устройство последнего входит вентилятор, который включается одновременно с компрессором и охлаждает фреон.

Газообразное вещество после охлаждения переходит в жидкое состояние. В ресивере-осушителе происходит фильтрование смеси, далее она движется к испарителю. На трубопроводе установлен терморегулирующий вентиль. По сути, это устройство – автоматически регулируемый дроссель. Через этот вентиль фреон и попадает непосредственно в испаритель, где сильно охлаждается, а ледяной воздух сдувается в салон транспортного средства. Далее фреон опять попадает в компрессор, и все операции повторяются по кругу.

Терморегулирующий вентиль

А вот за правильной работой системы следят специальные устройства. В функции датчика низкого давления кондиционера входит автоматическое отключение сплит-системы при недостаточном количестве в ней фреона. Иногда охлаждающая смесь может отсутствовать вовсе. Недостаток фреона грозит подсосом воздуха из-за очень низкого давления внутри. Такой процесс тоже крайне нежелателен. Датчик высокого давления, напротив, блокирует работу компрессора, если эта характеристика превышает допустимые значения. Избыточное давление может спровоцировать физическое разрушение системы. Кроме того, в функции датчика входит обязанность периодически включать и отключать вентилятор радиатора.

Система оснащена и датчиком температуры, который отключает систему, как только начинается обморожение. В противном случае испаритель раздавит льдом. Так что недооценивать роль даже таких малых узлов мы не имеем права и должны следить за их состоянием, чтобы потом не пасть жертвой дорогостоящего ремонта.

Возможные причины поломки компрессора кондиционера

1. Выход из строя подшипника шкива компрессора чаще всего происходит из-за банального износа. Стоит отметить, что данная неисправность очень опасна, в том случае, если подшипник перестаёт правильно функционировать, велика вероятность, что вследствие повышенной нагрузки из строя также выйдет электромагнитная катушка. Также это приводит к перекосу шкива и возможной утечки хладагента.
2. В том случае если не работает электромагнитная муфта, то, скорее всего, она просто вышла из строя из-за перегрева компрессора. Также на бюджетных моделях может встречаться заводской брак элемента. Ну и, конечно же, нельзя исключать обычный износ, связанный со временем и активной эксплуатацией. Радует то, что произвести ремонт данной неисправности не вызывает больших проблем и производится при наличии достаточно простых инструментов. К тому же комплектующие в данном случае будут стоить достаточно дёшево.
3. Нарушение герметичности системы автомобильного кондиционера может быть вызвано повреждение корпусных деталей или патрубков. В первом случае крайне не рекомендуется производить ремонт самостоятельно более разумным будет обратиться к профессионалам, которые смогут осуществить ремонт компрессора. Ну а заменить соединительные трубки кондиционера гораздо проще.
4. Причиной появления посторонних шумов в процессе работы кондиционера, как правило, является выработка и износ рабочих поверхностей, перепады давления в системе также объясняются выходом из строя одного или нескольких клапанов, отвечающих за подачу хладагента. Причиной выхода из строя является постепенный износ системы или же недостаток или избыточное наличие хладагента. Отдельно стоит проверить радиатор на предмет засорения, однако, осуществить это в домашних условиях практически невозможно.

Советы по ремонту техники

Внутренние дефекты компрессора сплит системы исправляются исключительно в условиях профессиональных мастерских. В домашних условиях силами самого владельца такой сложности ремонт видится нерациональным, с крайне малым процентом успешного исполнения.

Если нормальная работа компрессора нарушена по причине излишков или недостатка хладагента, задачу ремонта решить вполне по силам самостоятельно.

В первом случае (избыток фреона) достаточно просто удалить часть газа из системы. Во втором случае нужно напротив – заправить систему дополнительным объемом газа.

При межвитковом замыкании ремонт в домашних условиях видится бесполезным занятием. Такую неисправность сложно устранить даже в условиях профессиональной мастерской

Когда причиной неработоспособности компрессора является пусковой конденсатор, следует вскрыть верхнюю крышку наружного системного блока, предварительно отключив машину от сети питания.

Снять конденсатор и проверить тестером в режиме измерения сопротивления (мОм), поочерёдно касаясь щупами рабочих клемм. Нерабочий конденсатор не покажет эффект разряда. Это причина для замены.

Как делать проверку кондиционера в авто зимой

Сложнее проверять кондиционер на герметичность в зимнее время года, особенно, когда температура опускается ниже — 10°С, поскольку происходит сильное падение давления хладовещества. До включения кондиционера нужно прогреть воздух в салоне до состояния прогревания всей торпеды. В таких случаях удается обмануть датчик испарителя. Те же датчики, что расположены под капотом, тоже позволят запуск системы вследствие прогрева фреона и поднятия уровня давления.

Теперь нажимаем на кнопку рециркуляции воздуха. Некоторые современные авто оснащены системой климатического контроля

Они перестают обращать внимание на показатели температуры и запускают принудительно компрессор в таких случаях. Теперь можно руками прощупывать основные магистрали системы, как это уже было описано выше. Конечно, такую диагностику нельзя назвать на 100% верной — для более точного определения работоспособности нужно специальное оборудование и квалифицированный персонал

Конечно, такую диагностику нельзя назвать на 100% верной — для более точного определения работоспособности нужно специальное оборудование и квалифицированный персонал.

Как работает муфта компрессора кондиционера

Главное предназначение муфты компрессора кондиционера – обеспечивать силовую связь между компрессором и двигателем.

Основные элементы муфты таковы:

• ременной шкив;
• подпружиненный диск со ступицей;
• электромагнитная катушка.

В работе они взаимодействуют между собой так:

• Вы нажимаете кнопку, чтобы включить кондиционер;
• на электромагнитную катушку подаётся питание;
• магнитное поле, созданное катушкой, к шкиву притягивает прижимную пластину;
• крутящий момент передаётся от двигателя валу компрессора;
• компрессор, включаясь в работу, нагнетает фреон;
• в салоне автомобиля становится свежо и прохладно.

То есть всё просто: включение-притяжение-работа. Всё обстоит гораздо сложнее, когда нужно определить, где в этой цепочке произошёл сбой.

Не работает вентилятор радиатора

Радиатор-конденсор имеет свой вентилятор, отвечающий за дополнительное охлаждение. Неисправности в работе вентилятора всегда связаны с электрикой, а именно:

• плохими контактами;
• неисправностью реле;
• поломкой двигателя вентилятора – подобная ситуация встречается крайне редко.

Диагностика неисправности кондиционера профессионалом

Чаще всего проблема связана с плохими контактами. К слову, плохие контакты могут стать причиной и более серьезных поломок, к примеру, может перестать работать датчик давления. Если при этом возникнут проблемы с давлением, может произойти аварийный сброс хладогента или даже взрыв магистрали. Поэтому после зимы необходимо тщательно проверить все контакты системы кондиционирования.

Советы по ремонту оборудования

Внутренние дефекты компрессора сплит-системы устраняют только в профессиональных мастерских. В домашних условиях, благодаря собственным усилиям хозяина такой сложности, ремонт оказывается нерациональным, с крайне малым процентом успешного завершения.

Если нормальная работа компрессора прерывается из-за избытка или недостатка хладагента, ремонтную задачу можно решить самостоятельно.

В первом случае (избыток фреона) достаточно удалить часть газа из системы. Во втором случае вместо этого необходимо заполнить систему дополнительным объемом газа.

При поэтапном закрытии ремонт дома рассматривается как бесполезное занятие. Такую неисправность сложно устранить даже в профессиональной мастерской

Когда причиной неработоспособности компрессора является пусковой конденсатор, необходимо открыть верхнюю крышку внешнего системного блока, предварительно отключив автомат от источника питания.

Снимаем конденсатор и проверяем тестером в режиме измерения сопротивления (мОм), попеременно касаясь щупами рабочих выводов. Неработающий конденсатор не проявляет эффекта разряда. Это причина замены.

Выводы и полезные видео по теме

Это видео снято специалистами и может быть полезно тем, кто хочет отремонтировать сильно поврежденный компрессор сплит-системы.

Эксплуатация современных сплит-систем показывает длительный срок службы без необходимости ремонта. Также, когда речь идет о серьезных дефектах, таких как межвитковое замыкание или механический износ.

Простые неисправности устраняются довольно просто, а в случае возникновения сложных неисправностей разумным решением представляется замена сплит-системы на новую. Серьезный ремонт обойдется вам столько же денег, сколько потребуется покупка новой сплит-системы.

Хотите поделиться методами диагностики компрессора, о которых мы не говорили в этом материале? Ваши комментарии, дополнения и рекомендации пишите в блоке ниже.

Источник – https://sovet-ingenera.com/tech/klimat/kak-proverit-kompressor-kondicionera-split-sistemy.html

Заключение

Стоимость ремонта кондиционера настенного, мобильного, промышленного или канального типа зависит от следующих нюансов:

• вида оборудования;
• производительности;
• сложности работ;
• количества хладагента, необходимого для заправки прибора;
• цены запасных частей;
• необходимости выполнения очистки дренажа, внутренних фильтров и внешнего теплообменника;
• времени использования автовышки или услуг промышленных альпинистов.

На цену ремонта климатического прибора также влияет необходимость осуществления регулировки и настройки устройства. При обращении в профессиональную компанию учитывается удаленность размещения кондиционера, так как мастеру нужно будет доставить на объект оборудование и расходные материалы.
