Как проверить басы в колонках на работоспособность и мощность

Как проверить реле на работоспособность мультиметром?

Реле – это такой электрический аппарат, который позволяет переключать более мощные электроприборы с помощью сигналов малой мощности. Реле часто используются в автоэлектрике, у таких реле обычно 5 плоских выводов-контактов. В качестве управляющего элемента обычно применяется катушка индуктивности. Схема взаимного подключения клемм между собой обычно изображена прямо на корпусе реле, особенно если реле не маленького размера.

Часть клемм должна быть в контакте друг с другом, часть – нет. Полностью проверить реле на работоспособность не получится без использования блока питания. Он нужен, чтобы подать напряжение на управляющие клеммы.

Проверка реле состоит из таких этапов:

1. Включаем мультиметр в режим “прозвонки”.
2. Для начала нужно убедиться, что в отключенном состоянии не возникает ситуации “все клеммы соединены со всеми” или же нет контакта там, где он должен быть. Какая клемма с какой должна быть соединена – зависит от конкретной схемы. Если есть контакт “всех со всеми”, реле неисправно, такого быть не должно.
3. Проверяем по схеме, какие клеммы изображены как разомкнутые. Между ними также не должно быть контакта.
4. Если же в выключенном состоянии контакты между всеми клеммами в таком состоянии, как должно быть, реле нужно подключить в схему либо подать питание на управляющие клеммы. Должна сработать катушка индуктивности и замкнуть цепь, то есть между управляемыми клеммами должен появиться контакт там, где его не было при отключенном питании, и наоборот. Если контакт не появляется, то ясно, что катушка не срабатывает, и реле не может нормально работать.

Причины тихого звука в телефоне Андроид

Во всех случаях пропажа звука или же тихое его звучание на устройстве – признак того, что с телефоном есть какие-то неисправности, в том числе и системные, и аппаратные. Если пользователь вовсе не слышит человека на конце провода, то это значит, что есть три предположительно виновных стороны:

1. Телефон пользователя;
2. Телефон собеседника;
3. Мобильный оператор.

Также причиной может являться то, что у пользователя неверно установлены настройки на аппарате, так как они являются основными. Мобильный оператор может быть и не виновен в том, что у пользователя не слышно другого человека. Как правило, в селах или других отдаленных участках пользователь часто сталкивается с тем, что появляется плохой сигнал, из-за которого и происходят дальнейшие проблемы.

Но скорее всего самой основной причиной, которая действительно способна загубить многое, так это не ухоженность динамика. Практически все мобильные устройства имеют специальную сетку, которая проводит звук. Она может забиваться грязью, пыль, из-за этого и появляется нестабильная работа. Если пользователь прочистит динамик, то не только услышит другого человека, но и также посмотрит видео.

Как правило, забитость динамика – это про, что пользователь тихо слышит собеседника. Если проблема более серьезная, вплоть до того, что звука вообще нет, то необходимо обратиться в ремонтный сервис.

Но, прежде чем обращаться к профессионалу, нужно попробовать самостоятельно починить динами, прочистить его от грязи, а также проверить различными способами. Более подробно о том, как устроен динамик у современного телефона, можно посмотреть в этом видео

Что делать, если не работает динамик на телефоне при разговоре

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

Отказ акустического устройства

Когда не работают колонки, на компьютере нет звука, но почему такое происходит? Чаще всего ломаются дешёвые динамики китайского производства, но также поломки случаются:

• из-за длительного использования на максимальной громкости;
• из-за падения, ударов, при которых происходит обрыв проводов или просто отходят контакты;
• блоки питания динамиков ломаются из-за перенапряжения в сети;
• слишком мощный усилитель тоже может стать причиной сбоя в работе.

Следует знать, что включённые в розетку динамики быстрее выходят из строя из-за постоянного напряжения, ведь выключение с помощью кнопки блокирует только звуковой сигнал и питание на усилитель, а трансформатор прекращает работу лишь после отключения кабеля из электророзетки.

Исправность динамиков проверяется при подключении к телевизору или другому компу, у которых со звуком всё в порядке. Если и в этом случае нет звука, то устройство подлежит ремонту, либо его пора заменить, купив новое. Тем, кто разбирается в такой починке, можно посоветовать воспользоваться мультиметром, специальным прибором, с помощью которого можно проверить все элементы цепи.

Если перестали работать колонки на компьютере, что делать, интересуются многие. Прежде всего, не нервничать, а попробовать все предложенные способы проверки, главное делать это спокойно и методично.

Если нет желания и времени, можно вызвать профессионального мастера, который заодно сделает профилактический осмотр ПК. Кто знает, может быть есть серьёзные причины, по которым отсутствует звук.

По-крайней мере, зная, почему не работают колонки на компьютере, если они включены, и какими могут быть причины сбоя аппаратуры, есть возможность самостоятельно провести необходимую проверку и исправить неисправность, если она не касается тяжёлых случаев, не подлежащих домашнему ремонту.

Средние частоты

Bach: Cello Suite No. 1 in G Major, Prelude

В целом, почти любой трек сгодится для проверки средних частот, ведь именно в них сосредоточены основные тембры большинства инструментов. Однако нет ничего лучше для оценки средних частот, чем виолончель. Диапазон этого инструмента лежит от 80 Гц до 5 кГц, а основной тембр сосредоточен в нижней середине, в районе 150–300 Гц. Таким образом, на акустике с проблемами в этой области виолончель будет звучать излишне гнусаво, «коробочно», либо без тела.

Что слушать: тембр должен быть натуральным и богатым обертонами, можно услышать движение пальцев и смычка.

Black Sabbath — War Pigs

Альбомы из эпохи старого рока позволяют отлично оценить нижнюю середину и общий баланс системы. Живая, дышащая и очень натуральная электрогитара, записанная во времена, когда гитарному тембру уделяли внимания не меньше, чем вокалу. На некачественной акустике она будет вялой, скомканной и безжизненной, зато хорошая аудиосистема словно поставит группу прямо перед слушателем — настолько натуральным будет звучание.

Что слушать: гитары и вокал должны звучать натурально, соло должно хорошо читаться, рабочий барабан должен создавать ощутимое пространство, бас не должен давить на гитару.

Пространство

Hans Zimmer — Mountains

Саундтреки к крупнобюджетным блокбастерам хорошо подходят для тестирования аудиосистем. Они всегда отлично записаны и сведены, ведь их предназначение — звучать громко и без искажений. Поэтому их не лимитируют «в блин» как коммерческие записи, оставляя большой динамический диапазон, чтобы уши зрителей не уставали. Наконец, они должны создавать фильму звуковое пространство, поэтому для саунтреков так подходит симфонический оркестр, записываемый в больших залах — большая реверберация создает необходимый объем. Саундтрек к Интерстеллару в этом плане — один из лучших вариантов, здесь в звуке выражено пространство космоса: очень широкое звучание, насыщенное всеми частотами. Оркестр, орган и хор, большая реверберация — все это создает масштаб, который воспроизведет лишь акустика, умеющая работать с пространством.

Что слушать: реверберацию, особенно на высоких звуках и на оркестровых дропах.

Howard Shore — The Bridge of Khazad Dum

Оскароносный саундтрек эпичного фэнтези обязан быть масштабным, и он таким является. Хор, диссонирующие скрипки, валторны и тяжеловесная перкуссия создают огромное пространство. Стоит отметить, что хор при записи саундтрека располагался на балконе над оркестром — за счет этого он находится как бы выше него, что создает еще больше объема. Все это, чтобы передать гигантский масштаб подземного царства гномов Мории. Дешевая акустика сделает звук плоским и невзрачным.

Что слушать: пространство вокруг скрипок, меди и литавр, хвосты реверберации от согласных при вступлении хора, объем чистого вокала в конце.

Tool — Chocolate Chip Trip

В безумное эмбиентное полотно с огромной реверберацией вклинивается барабанное соло, создавая пространство в пространстве. Этот трек с последнего альбома американских прог-рокеров Tool делает из головы слушателя воздушный шарик, наполненный звуками. Правильная аудиосистема позволит услышать разные слои реверберации и даже акустику комнаты, в которой записаны барабаны, при этом слои не будут смешиваться.

Что слушать: реверберацию семплов и барабанов, хвосты от рабочего барабана и томов, объем на тарелках.

Основные поломки, которые можно устранить своими руками

Во-первых, необходимо произвести первичную диагностику. Попытайтесь включить колонки к питающей сети 220В. Если речь идет о дополнительных колонках от ноутбука, то необходимо произвести подключение питания через USB. Загоревшийся светодиод индикации работы может косвенно свидетельствовать о работоспособности цепей питания УМЗЧ.

Во-вторых, попробуйте коснуться конца 3.5 мм стереофонического штекера самым распространенным диагностическим прибором – пальцем. У исправных колонок такое прикосновение должно вызвать серьезный фон 50 Гц наводки. Гудение должно быть ярко выраженным. Если такого фона нет, то это свидетельствует либо о нарушении целостности аудио провода, либо о поломке 3.5 мм штекера, либо о выходе из строя УМЗЧ. Причем УМЗЧ — усилитель мощности звуковой частоты выходит из строя крайне редко, в первую очередь проверяйте провода и штекер.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры : на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;

• самодельные тестеры : на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;

• мультиметры : многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Типичные неисправности

Перед тем, как ремонтировать, устанавливать и настраивать УНЧ в свой автомобиль, необходимо разобраться в поломке. Рассмотреть все неисправности, которые можно встретить на практике, просто невозможно, поскольку их очень много. Основной задачей ремонта устройства для усиления звука считается восстановление сломавшегося компонента, поломка которого привела к неработоспособности всей платы.

В любой электротехнике, в том числе усилителях, может быть два типа неисправностей:

• контакт присутствует там, где он не должен находиться;
• в том месте, где должен быть контакт, он отсутствует.

Микроплата автомобильного УНЧ

Питание мультиметров

В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии. Это могут быть батарейки разных видов – АА, ААА, “Крона” (“6F22”) или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.

Очень хорошо, если в мультиметре есть функция автоотключения при бездействии. Часто получается так, что измерения произведены, сломанный прибор отремонтирован, начинаются проверочные/наладочные пуски, а мультиметр забыт во включенном состоянии. За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.

Как проверить автомобильный усилитель

Каждый владелец техники должен знать как проверить усилитель автомобильный на работоспособность. Для начала нужно проверить наличие питания на клеммах усилителя, делаем это мультиметром или же любой автомобильной лампочкой.

Отсутствие напряжения 12-14 Вольт на основных клеммах питания усилителя свидетельствует:

• о проблемах с проводкой автомобиля;
• с наличем короткого замыкания в цепях питания.

Многие автомобильные усилители, бюджетного класса и выше, оборудованы встроенной системой защиты с индикацией, которой служит светодиод красного цвета, подписан он как «Protect — защита». Если с питанием в бортовой системе автомобиля всё в порядке, то нужно более тщательно в домашних условиях и с помощью мультиметра выполнить ремонт и восстановление работоспособности устройства.

Как проверить автомобильный усилитель в домашних условиях

Для того чтобы проверить работоспособность усилителя для авто в домашних условиях можно воспользоваться любым блоком с выходным постоянным напряжением от 12 до 14 вольт, или же компьютерным блоком, в котором есть необходимое для запуска усилителя напряжение. Мощность источника должна быть не менее 200 вольт и перед включением, обязательно, регулятор громкости мощности установить на минимум. Процесс ремонта всегда нужно начинать с визуального осмотра всех радиодеталей на монтажной плате усилителя. Стандартная модель автомобильного усилителя состоит из трёх основных узлов:

1. блок преобразователя входного напряжения, который выполняет изменение однополярного входного напряжения бортовой цепи автомобиля, в двух полярный с повышением величины напряжения до 20 Вольт;
2. узел усилителя мощности, зачастую он выполнен на биполярных транзисторах, которые установлены на радиаторах, необходимых для увеличения площади рассеивания тепла. Мощные выходные каскады на максимальной мощности очень сильно греются, поэтому плохое, негерметичное соединение плоскости транзистора и теплоотводящего радиатора обязательно приведёт к его перегреву, а соответственно и к пробою;
3. блок регуляторов частоты, служащий для изменения тембра звучания. Распространённая неисправность этого узла связана с ухудшением плавности изменения сопротивления переменными резисторами.

После вскрытия корпуса стоит внимательно осмотреть каждую деталь усилителя, особое внимание обратить на:

перегоревшие предохранители. Сквозь стеклянную колбу должна быть видна не оборванная нить плавкой вставки;

резисторы, не должны иметь видимого нагара, свидетельствующего об их перегорании;

Одна из самых распространённых неисправностей, вышедших из строя автомобильных усилителей, связаны с поломкой именно инверторного блока питания. Этот узел состоит из:

• входных фильтрующих конденсаторов с большой ёмкостью;
• импульсного трансформатора;
• транзисторного преобразователя и микросхемы для выполняющих роль инвертирующего устройства;
• выпрямительных диодов, работающих в паре;
• сглаживающей цепочки, состоящей дросселя и нескольких электролитических конденсаторов.

В любом случае обнаруженные сгоревшие детали должны быть заменены на новые. При этом ни предохранитель, ни резистор установленный в звуковоспроизводящей аппаратуре не выходит со строя без сопутствующих причин. Конденсатор со временем может высохнуть и вздуться. Более точные исследования и проверка усилителей выполняется с помощью мильтиметра и осциллографа.

Как проверить усилитель автомобильный мультиметром

Перед тем как проверить усилитель звука на работоспособность, необходимо мультиметром выявить нет ли короткого замыкания в цепях блока питания, которое могло произойти в следствии пробоя полупроводникового диода или транзистора.

Чтобы проверить работу усилителя звука, а точнее его инвертирующего и сглаживающего пульсации узла, необходимо установить мультиметр в режим измерения тока и подключить последовательно в цепь питания. Величина рабочего тока должна быть в пределах до 500мА (то есть 0,5 А). Если эта величина зашкаливает, то вероятно вышел из строя блока питания установленный внутри усилителя, а точнее пробой силовой цепи.

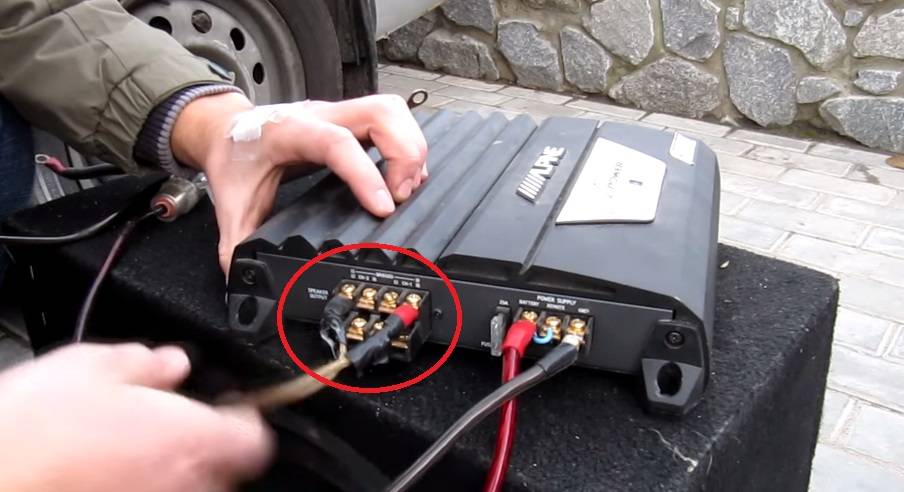

Автомобильные усилители

С проверкой автомобильного усилителя сложнее нежели с другими устройствами. Для полноценной проверки усилителя вам понадобиться и магнитола и колонки.

Сначала подключаем усилитель к источнику питания 12V

ВАЖНО! Автомобильный усилитель работает только с питанием 12V. Подключение к другим источникам питания содержащие другое напряжение недопустимо и приведет к поломке автомобильного усилителя

На усилители имеется 3 основных клеммы, это:

• + BATT или плюс/питание (клемма постоянного питания);
• + REM/RMT (клемма прерывания питания);
• – GND или минус/масса (клемма заземления).

Подключаем к плюсовой клемме (BATT) провод питания 12V, также с помощью перемычки (второго провода) делаем подключение от плюсовой клеммы (BATT), к клемме REM/RMT, такое подключение даст включить усилитель принудительно. После к клемме минус (GND) подключаем черный провод от источника питания. На усилители должна загореться контрольная лампа индикации, сигнализирующая о включение усилителя.

После того как усилитель подключен, необходимо его соединить с магнитолой линейным выходом, в простонародье такой провод называют (тюльпан), согласно цвету подключаете один конец к магнитоле, второй к усилителю, черный провод в черных выход, красный к красному.

Последним шагом является подключение колонки к усилителю, в зависимости от количества каналов на самом усилители варьируется и количество клемм. Один канал — это две клеммы (+) и (-). Зачастую усилители бывают:

• Одноканальные (моноблоки);
• Двухканальные;
• Четырехканальные;
• Пятиканальные;
• Восьмиканальные.

Необходимо поочередно проверить каждый канал на работоспособность т. е. Переключать провода подключения колонок от канала к каналу. При подключении колонки к каналу усилителю, через магнитолу должен воспроизводиться звук. Если звук воспроизводиться, то канал усилителя работает.

Также, при подключении оставьте усилитель включенным приблизительно на 5 — 15 минут. Распространенная проблема всех усилителей это выход из строя регулятора температуры. В ходе работы усилителя от нагрева он впадает в защиту, этому сигнализирует смена индикатора с зеленого на красный.

После проверки всех каналов, если качество звучание между каналами не различается и всё работает, то усилитель проверен и готов к дальнейшей работы.

Как проверить работоспособность конденсатора мультиметром?

Конденсатор – это элемент электрической цепи, у которого есть две токопроводящие обкладки с диэлектрической прокладкой между ними. Чаще всего, все эти обкладки-прокладки свернуты в маленький рулончик, упакованный в небольшой цилиндр. Из цилиндра торчат две ножки – это выводы обкладок-накопителей. У рабочего конденсатора между обкладками нет контакта, поэтому постоянный ток конденсатор через себя просто не пропускает. А вот переменный ток через конденсатор проходит.

Бывают полярные и неполярные конденсаторы. На полярных маркировка чаще всего есть только на одной ножке, например, только “+” на боковой стенке рядом с ножкой. Полярные необходимо задействовать в схеме исключительно в ориентированном состоянии: “+” должен быть припаян к “+”, “-” к “-”. Неправильное расположение полярного конденсатора может привести даже к небольшому взрыву. А неполярные конденсаторы можно вставлять в схему, не заботясь о правильной ориентации.

Итак, процедура проверки следующая:

1. Если конденсатор запаян в схему – выпаиваем одну его ножку, какую удобнее.
2. Выставляем мультиметр в режим “прозвонки”.
3. Прикладываем к одной ножке конденсатора щуп. Если элемент полярный – соответственно черный провод к “-”, красный к “+”. Не перепутайте.
4. Если на табло горит цифра “1”, а измерительный прибор не пищит – это значит, что конденсатор не “пробит”, то есть обкладки изолированы и, скорее всего, конденсатор исправен. В обратном случае конденсатор потерял работоспособность, и его надо менять.

Как проверить электрический конденсатор с помощью обычного мультиметра, рассказывается в следующем видео:

Проверка динамика мультиметром

Для проверки контактов необходимо провести измерение сопротивления, установив мультиметр в режим определения данной характеристики.

Щупы необходимо подключить к контактам соблюдая полярность динамика и при неподвижном диффузоре подвигать ними. Если на дисплее мультиметра показания постоянно меняются, то это будет означать что проводка повреждена и ее необходимо заменить.

В случае если перевернуть динамик и покрутить его, слышны посторонние звуки (например, постукивание), то, скорее всего от гильзы, в которой расположена катушка, отпало несколько витков или вся обмотка. Это можно исправить, заново намотав обмотку.

Также важно внимательно осмотреть звуковую катушку, которая расположена внутри динамика и выглядит как намотанный спиралью провод. Эта катушка должна иметь ровную, аккуратную обмотку, без переплетений и случайных нахлестов, изломов, разрывов и других механических повреждений

Если механические дефекты все же обнаружены, катушку следует заменить. Неправильную обмотку (неровную или с нахлестом) можно самостоятельно, аккуратно перемотать.

Для проверки правильности перемотки катушки достаточно несколько раз прослушать две-три хорошо знакомых песен

Во время прослушивания нужно акцентировать внимание на громкости (как минимальной, так и максимальной), качестве звука (отсутствие посторонних шумов) и переходах звука

Проворачивания диффузора также помогут обнаружить дефекты. Если при выполнении этого действия слышны скрежет, треск или шорох, то, скорее всего, возле магнитного зазора находится посторонние предметы, например, металлолом случайно попавший при сборке и другой мусор. Исправить то можно просто чисткой динамика.

Если диффузор проворачивается с трудом или вообще не крутится, то проблема заключается в сместившейся катушке или гильзе, а также смещение керна что в свою очередь приводит к заклиниванию гильзы. Данную проблему можно исправить, разобрав динамик и установив эти детали в правильное положение.

Электронную начинку динамиков можно проверить тестером, омметром или любым другим устройством для измерения электрического сопротивления.

Для этого необходимо мультиметр включить в режим замера сопротивления и померить данную характеристику динамика. Для полифонических динамиков сопротивление в среднем составляет 8 Ом, а для слуховых – порядка 30 Ом.

В случае, если измерительное устройство не показывает каких либо данных, значит что повреждена проводка динамика, а если она целая то проблема заключается в обрыве катушки. Поврежденную проводки или катушку с обрывом нужно заменить на новые.

Для проверки целостности непосредственно катушки, при помощи мультиметра необходимо прозвонить ее. В этом режиме щупы тестера присоединяются к контактам динамика.

Если на дисплее мультиметра показано значение больше 0, то звуковая катушка целая, а если это значение равно 1 то в катушке произошел обрыв и в этом случае ее необходимо заменить.

В последнюю очередь стоит проверить качество работы динамика при помощи генератора частот. Данная проверка динамиков должна выполняться в диапазоне от 20 Гц до 20 кГц. Отсутствие хрипов и искажений будет означать, что динамик работает исправно и качественно.

Данные методы помогут решить задачу такую как проверка динамика мультиметром.

В современном мире динамики получили обширное распространение, ведь без этих устройств невозможно производить телевизоры, мобильные телефоны, планшеты, колонки, наушники и другую аудио аппаратуру. И чаще всего их работа остается незаметна для людей до тех пор, пока динамик не выйдет из строя.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора. Инструкция по применению для новичков выглядит следующим образом:

Принцип пользования

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

Измерение сопротивления

Сопротивление определяется так:

1. Черный провод вставляется в разъем “СОМ”, красный – в разъем “VΩmA”.
2. Далее к одной ножке элемента прикладывается черный щуп, к другой – красный.
3. Если проверяемый элемент впаян в плату, одну ножку нужно выпаять и поднять так, чтобы не было контакта с платой.
4. Какой щуп к какой ножке прикладывать, не имеет значения.
5. Дисковый указатель должен быть выставлен на сектор измерения напряжения (со значком Ω) и тот порядок величины сопротивления, на который вы рассчитываете.

Измерение напряжения

При проведении измерений необходимо различать, какой род тока измеряется – постоянный или переменный, и соответственно подключать щупы. Постоянный ток имеет сокращенное название “DC” (direct current), графически часто изображается просто короткой горизонтальной линией (-). Переменный ток имеет сокращенное название “AC” (alternating current) и обычно изображается волнистой линией (

Напряжение измеряется так:

1. Черный провод должен быть в разъеме «СОМ», красный – в разъеме “VΩmA”.
2. Диск нужно установить в сектор для измерения напряжения – для переменного в «ACV» (

), для постоянного в «DCV» (–), а точное положение диска определяется в соответствии с величиной измеряемого напряжения с заведомым превышением измеряемой величины. Например, для проверки напряжения в розетке 220 Вольт диск должен стоять на 750 Вольт.

• Какой щуп куда прикладывать – без разницы. Только постарайтесь, чтобы ваши пальцы и кисти не прикасались к токоведущим частям и кончиками щупов.
• После соприкосновения щупов с проводниками на табло будет указано замеряемое напряжение.

Как прозвонить мультиметром?

Такая опция применяется для «прозвонки», например, проводов и электропроводов. Реализуется она следующим образом:

1. Обесточивается линия, для чего выкручиваются пробки, или отключается центральный аппарат.
2. Освобождаются провода, например, в распределительной коробке раскручивается скрутка, откручиваются клеммы в розетке.
3. Два конца замыкаются, причем с любой стороны.
4. Включается тестер и проверяется на работоспособность, для чего соединяются щипцы, после чего должен прозвучать сигнал и высветится значение “0” или близкое к данному параметру.
5. Щипы мультиметра прикладываются к концам проводки. Если издается звук и высвечивается значение, близкое к нулю, значит, провод не поврежден.

Как применяется данная функция тестера, можно наглядно увидеть в следующем ролике:

Пользование другими функциями

Большинство видов мультиметров имеют режим звуковой индикации для короткого замыкания цепи. Если между щупами есть прямой контакт – мультиметр издает пронзительный писк. Этим режимом удобно пользоваться при проверке целостности проводов, наличия контактов между клеммами, “прозвонке” диодов и других элементов. Мультиметр при этом не требуется держать в руках, его можно вообще положить в нагрудный карман, например. При желании можно подобрать мультиметр со световой индикацией.

Кроме того, некоторые мультиметры обладают способностью определять емкость конденсаторов, индуктивность катушек, коэффициент усиления маломощных транзисторов, частоту колебаний (обычно до 20 килогерц), температуру в помещении с помощью встроенного терморезистора, температуру предметов и сред с помощью входящей в комплект термопары.

Как же всё же проверить автомагнитолу?

Если вы находитесь в закрытом ломбарде/комиссионном магазине из которого выход категорически запрещен то, вам понадобится специальное устройство (конвертер, автомобильная зарядка, бустер) или любое другое устройство, которое может преобразовать 12V, из 220V. Если у вас данное устройство уже имеется, то вам необходимо его подключить к розетке обычной вилкой на 220V, а другие клеммы (красная и черная) подключить к магнитоле.

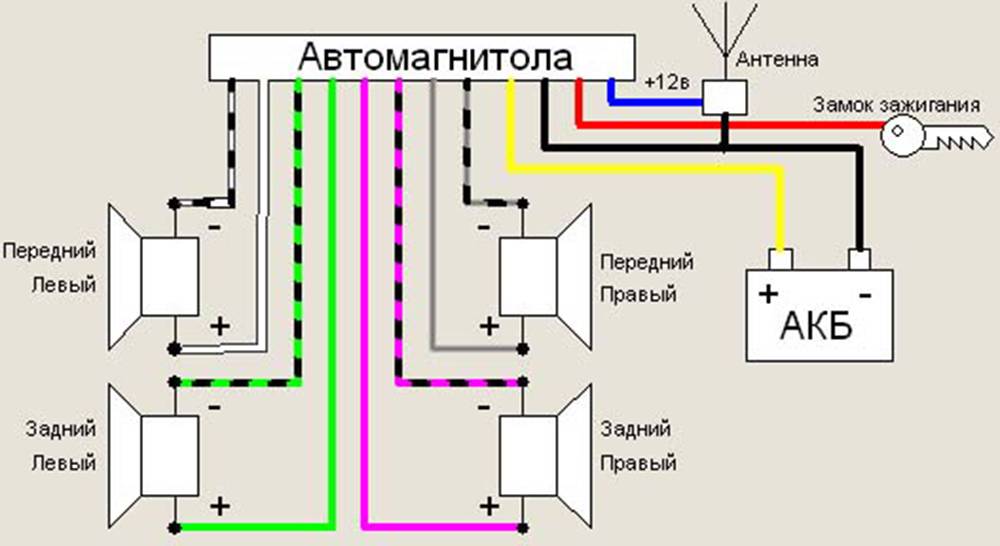

Магнитола в среднем содержит от 13 до 25 проводов разного цвета. Для подачи питания на магнитолу вам необходимо соединить между собой красный и желтый провод (со стороны автомагнитолы) и подключить его к клемме красного цвета, именно они отвечают за подключения питания со знаком (+). Также, черный провод необходимо подключить к черной клемме конвертера, он отвечает за знак (-) т.е. земля. Питание подключено и магнитола по умолчанию должна включиться, либо нажмите кнопку включения на передней панели автомагнитолы.



После включения магнитолы проверьте все кнопки, находящиеся на лицевой панели магнитолы, они должны нажиматься плавно, без каких-либо посторонних звуков и больших усилий. Каждая кнопка отвечает за свою функцию в магнитоле, а значит должна работать

Немаловажно проверить регулятор громкости т. к. он чаще всего выходит из строя

Чтобы проверить звук, вам необходимо подключить к автомагнитоле любую колонку, она может быть автомобильной, компьютерной или от домашнего кинотеатра. Для подключения необходимо соединить провода автомагнитолы и колонок:

• Два провода серого цвета (передняя левая);
• Два провода зеленого цвета (задняя левая);
• Два провода фиолетового цвета (задняя правая);
• Два провода белого цвета (передняя правая).

Провода выходят парно. Цвет каждой пары говорит о том, к какому из источников звука будет производиться подключение.

ВАЖНО! Необходимо проверить все 4 звуковых канала, т. к. одна из частых поломок — это сгорание канала звука, после чего одна из четырех колонок попросту работать не будет

После того, как вы подключили магнитолу к источнику питания и звука, вам необходимо проверить работоспособность всех имеющихся типов подключения воспроизведения звука т. е. вставить флеш-накопитель с музыкой, CD диск, подключить любое мобильное устройство через AUX или воспользоваться аудио-кассетой. Магнитола должна начать считывать с ваших устройств данные и воспроизводить музыку, а возникшие затруднения при воспроизведении звука из одного или всех доступных подключений, говорит о частичной или полной неработоспособности магнитолы (т. е. не читает флешку, не считывает CD-диск или кассету, не подключается к Bluetooth устройству). Звук должен быть чистым, без каких-либо помех или хрипов (также зависит от источника воспроизведения звука).

После завершения проверки всех типов воспроизведения звука и источников звука оставьте магнитолу на 3-5 минут включенной, она, как и другие устройства имеет блок питания, который может при нагревании попросту не работать. В данном случае магнитола просто выключится.
