2 Принцип действия
Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.
Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.
Критерии выбора воздухораспределителей
При выборе решеток и диффузоров следует обращать внимание на следующие параметры:
- шум,
- дальнобойкость струи,
- тип и внешний вид решетки или диффузора.
Первый критерий — уровень шума. Истекание воздуха через решётку может сопровождаться шумом. Поскольку система вентиляции работает непрерывно, шум будет постоянно раздражать находящихся в помещении людей
Следовательно, при выборе решеток нужно обращать внимание на тот уровень шума, который будет возникать при установке данной решётки. В зоне постоянного нахождения людей не рекомендуется устанавливать решетки, уровень шума которых будет выше 30-35дБ
Второй критерий — дальнобойкость струи. Здесь многое зависит от геометрии помещения, температуры подаваемого воздуха и направления струи — вертикальная или горизонтальная. Суть сводится к тому, что струя должна успеть раскрыться, а скорость воздуха — успеть снизиться до оптимальных значений до того, как подаваемый воздух попадет в рабочую зону помещения. Напомним, что рабочей зоной называют пространство, ограниченное по высоте 2 метрами от уровня пола в помещении.
Ещё один критерий — задача, которую должен решать воздухораспределитель. В самом простом случае это подача или вытяжка воздуха. В более сложном сценарии — необходимость подачи больших объёмов воздуха или формирования воздушной завесы, например, для разделения зон в помещении. Существуют и другие задачи, которые решают воздухораспределители.
Далее, важно правильно оценить количество воздухораспределителей, которое требуется для обслуживания данного помещения. В зависимости от количества воздухораспределителей определяется расход воздуха, приходящийся на каждый из них и, соответственно, их типоразмер
Наконец, среди критериев выбора воздухораспределителей отметим дизайн и конструктив. В некоторых помещениях уместны потолочные воздухораспределители, в других — настенные. Это могут быть прямоугольные и квадратные решётки или круглые диффузоры. С узкими или широкими рамками, белого цвета, серого, бежевого или ярко красного — выбор огромен, а предлагаемый на рынке ассортимент способен удовлетворить самые изысканные запросы.
Основные способы установки
Плохой идеей будет закрепить решетку до чистовой отделки. Чтобы все было красиво, ее монтаж нужно совершать на полностью готовую стену.
Все делается поэтапно. Все это, конечно, не касается вентиляционной отдушины, которая прячется под подвесным потолком, но ее обычно никто не закрывает решеткой.
Итак, уже куплена вентиляционная решетка. Как правильно ее установить? Для монтажа не нужны специальные знания, умения и даже специальный инструмент. Ее может закрепить любой аккуратный человек.
Большинство изделий состоит из двух элементов: корпуса, который крепится непосредственно к стене или на дверь, и съемной части, которая устанавливается на корпус.
Начинать монтаж следует с установки основания, или рамы. Делается это при помощи крепежа, входящего в комплект с деталью, или специального клея.
Если она пластиковая, то рекомендуется использовать клей для пластика или почитать инструкцию и поискать там рекомендации производителя. Как уже говорилось, монтаж основания делается после чистовой отделки стены, в самом конце ремонта.
Нужно приложить раму к стене, отметить карандашом места для отверстий, куда будут забиты дюбели. Если отверстий на решетке нет, их придется высверлить.
Дюбели для бетона, скорее всего, будут в комплекте, если продукт не очень дешевый. Дюбели для гипсокартона придется покупать дополнительно или заменить их клеем.
Далее рама прикручивается саморезами. Но при этом важнее не прилагать лишние усилия, поскольку от перетяжки пластиковое основание может лопнуть.
Для помещений с деревянной отделкой хорошо подойдет решетка из древесины. Она крепится при помощи штапиков и декоративных (финишных) гвоздей.
Некоторые изделия имеют в своей конструкции специальные распорные элементы с пружинами. Отличаются простотой монтажа. Достаточно одновременно отогнуть прижимные пластины и вставить решетку в отверстие вентиляции.
Но есть такие поверхности, куда просто так дюбель с саморезом не вкрутишь, например, керамическая плитка. Конечно, есть сверла с алмазным напылением для плитки, которые позволят просверлить отверстие так, чтобы ничего не треснуло.
Но ведь дальше придется все равно сверлить стену, а это сопровождается сильной вибрацией. И если кафель приклеен не очень качественно, то от вибрации он может отвалиться.
Для таких случаев используют специальный клей, так называемые жидкие гвозди. Его наносят змейкой или точками на поверхность решетки, прикладывают к стене и фиксируют малярным скотчем, пока клей сохнет.
Также решетку можно приклеить сантехническим силиконом.
Теперь пришла пора установить съемную часть решетки. В ее состав также может входить фильтрационная сетка, которую многие отделочники не ставят из тех соображений, что сетку придется постоянно чистить от пыли, иначе она уменьшит эффективность вентиляции.
О том, как установить вентиляционную систему на кухне, будет отдельный разговор. Ведь чаще всего к ней подключают вытяжку, расположенную над плитой. По сути, это та же самая решетка, только на ее полотне есть отверстие и фланец для подсоединения гофрированной трубы.
Сначала нужно установить саму вытяжку в соответствии с инструкцией изготовителя. Затем нужно выполнить соединение устройства с вентиляцией.
Делается это при помощи труб: алюминиевой или пластиковой гофры, труб из нержавеющей стали с круглым сечением или пластиковых, с круглым или прямоугольным сечением.
Установка гофрированной трубы выполняется с помощью хомута и металлического скотча. Твердотельные воздуховоды коммутируются соединителями.
Монтаж вентиляционно-распределительной решетки
В случае, когда устанавливаемая решетка не является каким-либо эксклюзивом для дизайнерских целей, то ее монтаж не составит особого труда. Обычно применяют четыре вида креплений:
- Непосредственно решеточная рама монтируется прямо на воздуховод и закрепляется в стене дюбелями. Дабы в дальнейшем избежать ненужного дребезжания, ее соединения могут уплотняться резиновыми прокладками;
- Также, в качестве крепежного элемента возможно использовать монтажный клей, силикон и даже «жидкие гвозди». Ими тщательно обрабатывается весь решеточный периметр. Далее, конструкция накладывается исключительно на сухую поверхность. В течении ближайших 24 часов соединение должно быть надежно зафиксировано строительным скотчем;
- Металлические модели желательно устанавливать на распорные пружинные элементы – это быстрый и удобный способ. Распорные элементы редко поставляются в комплекте, но и нужные образцы подобрать несложно. Вся изюминка данного крепежа заключается в том, что такую решетку можно снимать и возвращать на место. Однако, стоит помнить, что пружины не достаточно плотно будут прижимать распределитель к потолку, поэтому целесообразно в дополнение использовать еще и монтажную рамку нужного размера;
- Самым надежным способом считается применение различных соединителей. Так, для массивных и габаритных промышленных решеток используются тяжелые шпингалеты или закрутки. Как правило, они особо не бросаются в глаза, если вставить в воздуховод ответную рамку.
Особенности монтажа
Основное требование определяется вопросом – как правильно установить вентиляционную решетку: вверх или вниз. Здесь имеется в виду направленность планок фасадной части.
По сути, никакой разницы нет, куда смотрят отверстия воздухораспределителя. Ведь его основная задача – закрыть дыру и внутреннюю часть воздуховода. То есть в этом плане устройство выполняет чисто декоративные функции. И если тяга в вентиляционной системе хорошая, то воздух будет проходить через решетку в независимости от того, куда направлены ламели ребристой ее части.
Здесь необходимо учитывать чисто эстетическую сторону вопроса. К примеру, если решетка установлена под потолком, как это часто бывает на кухне, в ванной и туалете, то направление ламелей вниз станет причиной хорошего обзора отверстия канала, который располагается сзади устройства. И если этот воздуховод зарос паутиной, мусором и грязью, то все это будет видно. Поэтому лучше направить решетку вверх.
Все наоборот с переточными моделями, устанавливаемыми на дверях. Они располагаются внизу у пола, поэтому полоски ребристой части должны устанавливаться с уклоном так, чтобы прорези между ними не были видны сверху.
3 Конструктивные особенности
Любая вентиляционная решетка подобного типа состоит из трех составных частей:
- Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
- Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
- Фланец для присоединения воздуховода.
Конструкция решётки с обратным клапаном
Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.
Виды и назначение вентиляционных решеток
Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.
Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала
Место установки
Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:
- Внутренние – обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.
Подобным изделиям характерны:
- Небольшие размеры.
- Визуальная привлекательность.
- Разнообразие стилей и цветовых решений.
Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.
Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.
- Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток – защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
- Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.
В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала
Конструкция
Следующий признак, определяющий классификацию решеток – их конструктивные особенности.
Согласно им, различают такие конструкции:
- Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
- Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
- Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.
Материалы для изготовления
Вентиляционные решетки изготавливают из различных материалов.
Исходя из этого изделия классифицируются на:
- Пластиковые.
Их отличает:
- Невысокая стоимость.
- Устойчивость к биологическому воздействию.
- Удобство и простота в уходе.
- Возможное изменение цвета и формы под воздействием ультрафиолета.
- Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
- Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.
Деревянные изделия идеально подходят для бань и саун
- Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.
Форма изделий
Четвертый из основных признаков, определяющих классификацию вентрешеток – это их форма.
В этом случае вариантов намного больше, чем основные геометрические формы:
- Квадрат.
- Круг.
- Овал.
- Прямоугольник.
Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.
Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.
Рейтинг лучших вытяжных конструкций
ERA Street Line 15ВМ
Это качественное устройство, которое изготовлено из прочной стали. Для большей надежности материал покрыт защитным составом. Так, изделию не страшна установка в местах с высокой влажностью. Диаметр составляет 200 мм.
В конструкции предусмотрена качественная москитная сетка, которая выполнена из нержавеющей стали. Установка занимает минимум времени. Вид решетки – встраиваемая. Продается только в серебристом цвете.
Средняя стоимость – 1 500 рублей.
вентиляционная решетка ERA Street Line 15ВМ
Достоинства:
- высокая надежность сборки;
- привлекательное внешнее исполнение;
- высокая прочность;
- простой монтаж;
- качественная москитная сетка.
Недостатки:
Europlast RA 1050 100х500 мм
Это хорошая вытяжная конструкция, которая изготавливается из алюминиевого сплава. Внешний слой покрывается белой краской. Форма изделия – прямоугольная. Ширина составляет 50 см при длине в 10 см. Тип решетки – накладная. Есть несколько секторов, что повышает прочность и эффективность продукта.
вентиляционная решетка Europlast RA 1050 100х500 мм
Достоинства:
- красивое оформление;
- прослужит свыше 7 лет;
- обеспечивает качественную циркуляцию, которая удаляет вредные примеси и очищает воздух;
- не подвергается процессу коррозии, что положительно влияет на технические показатели;
- оптимальная цена.
Недостатки:
VENTS МВ 450/2, 462х124 мм
Это подходящее решение для декоративного оформления вытяжных вентиляционных систем. Решетка предназначена для установки на производственных объектах. При изготовлении использовался высокопрочный пластик, который выдерживает большие потоки и не изнашивается со временем.
Модель монтируется с гибким воздуховодом диаметром до 120 мм. После монтажа, VENTS МВ 450/2 обеспечивает правильную циркуляцию воздушных потоков, что предотвращает развитие плесени и грибка. Фиксация осуществляется посредством шурупов.
Средняя стоимость – 250 рублей.
вентиляционная решетка VENTS МВ 450/2, 462х124 мм
Достоинства:
- съемная нижняя часть;
- чистка занимает несколько минут;
- невысокая цена;
- высокая прочность;
- качественное крепление;
- обеспечивает качественную циркуляцию воздуха.
Недостатки:
CATA LHV-225 285×285 мм
Это надежная вентиляционная решетка, которая обладает вращающимися лопастями. Такое решение позволяет легко регулировать потоки воздуха. Корпус выполнен из пластика. При желании, пользователь может самостоятельно придать изделию требуемый оттенок. Форма исполнения – квадратная. Масса конструкции – 420 грамм.
вентиляционная решетка CATA LHV-225 285×285 мм
Достоинства:
- хорошие прочностные показатели;
- прослужит свыше 5-7 лет;
- удаляет все отработанные газы;
- регулируется;
- легкая очистка от пыли и грязи;
- не теряет цвет.
Недостатки:
AURAMAX A12RK
Это хорошая круглая модель, выполненная в классическом стиле. Устройство подойдет для установки в различные офисные и жилые помещения. Благодаря небольшим габаритам продукт не выделяется на фоне. Это позволяет установить его практически в любое место.
Внешняя часть изготавливается из ПВХ. Этот материал выдерживает стандартную нагрузку и не портится со временем. Диаметр составляет 150 мм. Решетка полностью гладкая и приятна на ощупь.
Средняя стоимость – 150 рублей.
вентиляционная решетка AURAMAX A12RK
Достоинства:
- красивое исполнение;
- хорошо справляется с циркуляцией воздуха;
- изготовлена из прочного пластика;
- продается по низкой цене;
- долгий срок службы.
Недостатки:

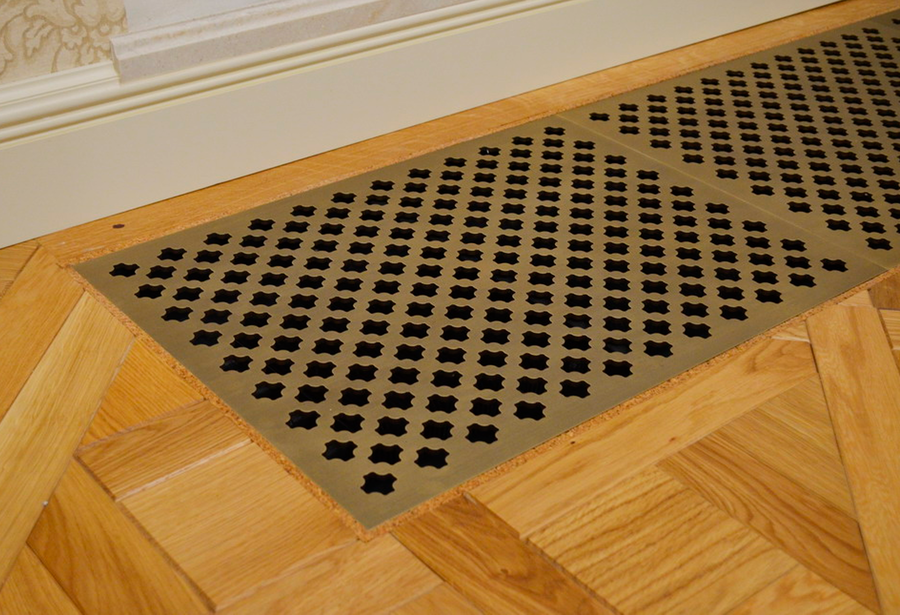

Виды вентиляционных решеток для пола
Сегодня производители выпускают множество различных видов вентиляционных решеток на пол. От их большого ассортимента у клиентов порой просто разбегаются глаза.
Поэтому, прежде чем приобрести такое изделие, сначала надо определиться с целью ее применения
В этом случае необходимо обратить внимание на такие детали:
- количество рядов. Напольные элементы вентиляции бывают однорядными или двухрядными;
- возможность управления ламелями. Системы для напольной вентиляции бывает регулируемыми или нерегулируемыми. Первые немного дороже вторых, но зато более функциональны;
- исполнение — вентиляция на пол может быть декоративной или промышленной. Декоративные изделия украшают и дополняют интерьер, а промышленные должны выдерживать серьезные нагрузки.
Решетки для установки в пол бывают 3 видов:
- радиаторные;
- для слива лишней воды;
- вытяжные — закрывают вентиляционные каналы или другие подобные коммуникации.
Многие декоративные радиаторные решетки, которые монтируют в пол, делают из латуни или из нержавейки. В зависимости от материала, их покрывают специальным стойким составом или полируют.
По материалу изготовления такие вентиляционные изделия на пол бывают нескольких видов:
- стальные;
- алюминиевые;
- из латуни и других сплавов.
Особенности стальных изделий
Решетки из нержавеющей стали являются универсальным изделием и используются в большинстве жилых или офисных интерьеров.
Этот материал на протяжении десятков лет постоянно используют в различных зданиях при оформлении разнообразных декоративных или иных элементов инженерных коммуникаций. Они остаются востребованными благодаря своим уникальным характеристикам.
Сталь обеспечивает прочность и долговечность конструкции для пола, что крайне важно для подобного вида изделий. Ведь они должны хорошо переносить разнообразные механические нагрузки.
Также стальные решетки обладают прочным гальваническим покрытием
Тонкий слой защищает готовое изделие от коррозии и продлевает срок его эксплуатации
Также стальные решетки обладают прочным гальваническим покрытием. Тонкий слой защищает готовое изделие от коррозии и продлевает срок его эксплуатации.
Кроме того, гальваническое покрытие придает ему эстетичный внешний вид, который сохраняется на протяжении многих лет.
Особенности латунных изделий
Латунные решетки также являются прочными, коррозиестойкими и долговечными. Их срок эксплуатации равен 50 годам.
Латунь является податливым материалом, хорошо изгибается, поэтому из нее чаще изготавливают декоративные элементы вентиляции на пол
Кроме того, покупатели часто обращают внимание на красивый вид этого материала
Латунную матовую или отполированную решетку чаще сочетают с популярными на данный момент оформленными под старину элементами интерьера, сделанными из дерева или других материалов.
Такие изделия являются жаропрочными и стойкими к воздействию воды. Их чаще устанавливают в тех помещениях, где есть повышенная влажность и высокая температура (например, в сауне или бане).
Также производители выпускают декоративные интерьерные изделия из металла с красивым узором (чаще они изготовлены из алюминия).
Основным достоинством напольных металлических изделий является их практичность. Даже под воздействием серьезных нагрузок они не гнутся и не теряют вид.
По типу исполнения напольные решетки бывают:
- плоскими. Эти элементы вентиляции монтирую внахлест. Они часто обладают тонкими красивыми краями, благодаря которым уменьшается высота решеточного выступа;
- с отбортовкой (с рамкой или без) — крепятся специальным скрытым методом. Поэтому такие изделия не возвышаются над плиткой или паркетным полом;
- с ламелями (с рамкой или без). Эти элементы вентиляции являются уникальными по своей надежности надежными. Их чаще используют в качестве декоративного элемента в интерьерах, оформленных в современном стиле, или на различных предприятиях.
Что такое вентиляционные решетки?
Система вентиляционных каналов внутри и снаружи здания заканчивается специальными решетками. Эти обязательные компоненты, являющиеся конструктивным завершением воздуховода, могут быть в виде статичных или регулируемых модулей. Стандартный модуль состоит из корпуса, ребристой фасадной части и внутренней фильтрационной детали. Регулируемые решетки на вентиляцию снабжены подвижными жалюзи для того, чтобы задавать нужное направление воздушным потокам.
Зачем нужны вентиляционные решетки?
Функции таких модулей могут варьироваться в зависимости от разновидности и места расположения:
- Наружные модели предназначены для забора воздуха с улицы или его выброса наружу, защиты воздуховода от крупного и мелкого мусора, пыли и осадков, грызунов и птиц.
- Внутренняя вентиляционная решетка с задвижкой необходима для правильного распределения воздушного потока в помещении, регулировки параметров поступающего воздуха, быстрого удаления дыма из помещения при пожаре. В некоторых случаях она служит клапаном. К тому же, она выполняет эстетическую функцию, скрывая неприглядное технологическое отверстие.
На что обращать внимание при выборе вентиляционной решетки?
Схема монтажа вентиляционной решетки.
Подбирая такое изделие, необходимо обратить внимание на отсутствие трещин, царапин, наплывов и вздутий на его лицевой стороне. Кромки должны быть ровными, не иметь щербин и заусенцев
Наличие на решетке литников также не допускается. Следы от их срезов по глубине и высоте не должны превышать 0,2 мм. Стороны изделия должны быть взаимно перпендикулярны. Допустимое отклонение от перпендикулярности должно составлять не более 0,3 мм на 10 см длины.
Если подбор вентиляционной решетки будет осуществлен с учетом всех требований и рекомендаций, то можете быть полностью уверены, что такие изделие прослужит вам долгие годы, создавая благоприятный климат внутри помещения.
