Ванная
Эта комната условно делится на несколько зон:
- Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
- Зона 1 (внешняя вертикальная поверхность ванной).
- Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
- Зона 3 (вся остальная часть ванной комнаты).
Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

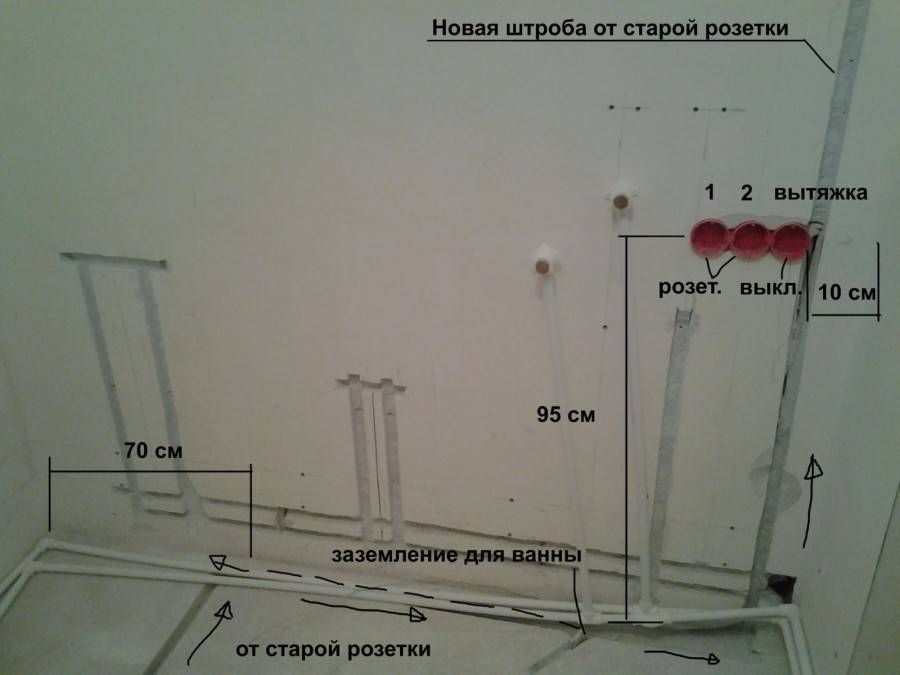

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

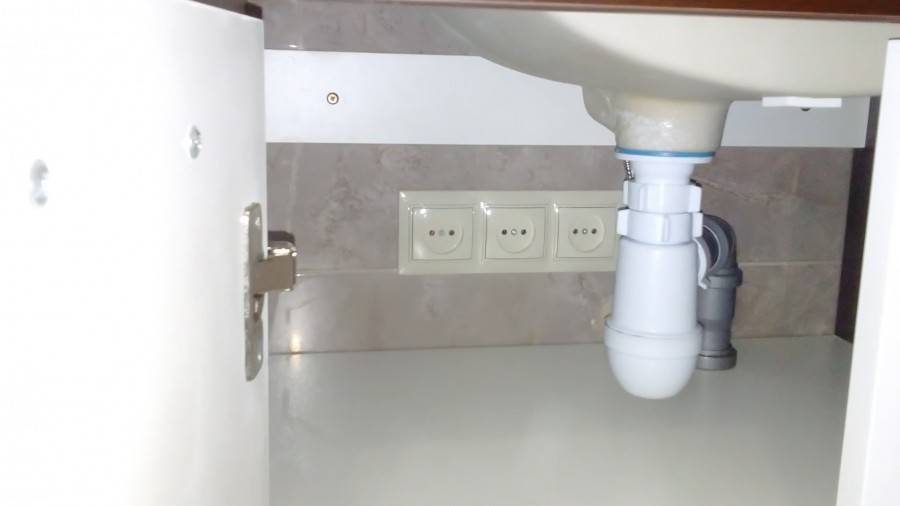

- Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
- Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
- Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.
В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.
Наглядно про расположение розеток и выключателей на видео:
https://youtube.com/watch?v=naJ0NZ_u7VA
Выключатели, как правило, размещают за пределами ванных комнат.
Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.
Способы размещения
Схему универсального расположения точек, при которой станет возможно переставлять мебель и изменять обстановку в спальной комнате без ущерба комфорту, составить весьма непросто, если не сказать – невозможно. Значит, надо действовать по обстановке.

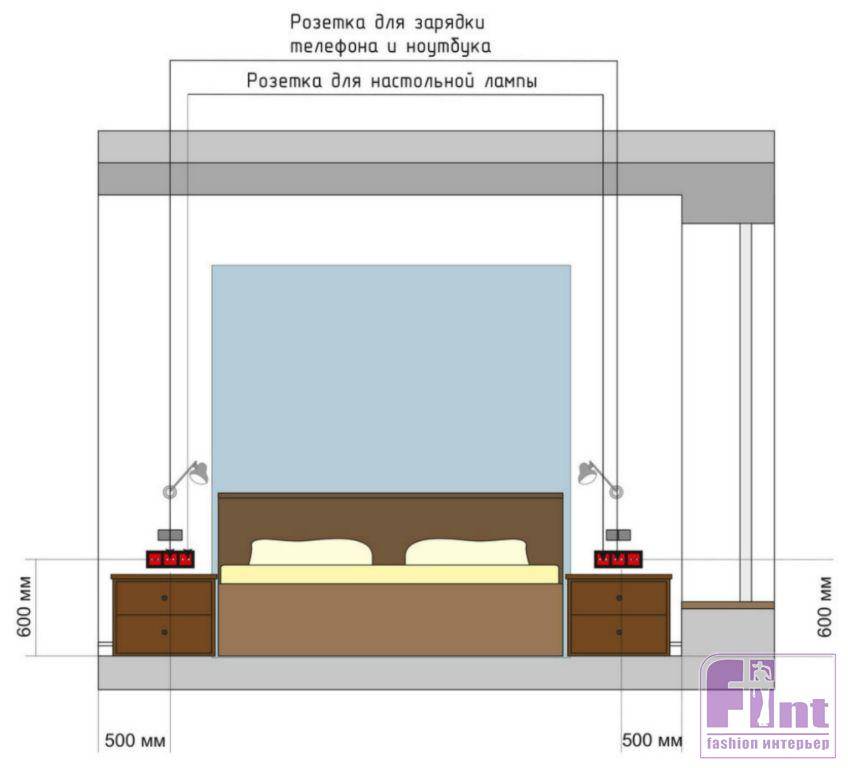

Электророзетка у прикроватной тумбы
Задача «точки» возле прикроватной тумбочки очевидна – подключение маленького светильника либо бра, применяемого в роли ночника.
Пригодилась бы еще и третья «точка» – для портативного компьютера, электронных часов либо похожего электронного устройства с питанием от электросети 220 В. Конечно же, для 2-спальной кровати все упомянутое удваивается.
Розетки для телевизора
Телевизор в спальне сегодня – явление весьма распространенное. Только один он функционирует очень редко – число эфирных каналов и бедность их программ не удовлетворяют всем предъявленным требованиям даже в крупных мегаполисах. В основном телевизор функционирует в роли монитора, подключаемого к ТВ-тюнеру цифрового либо спутникового телевидения, а также для просмотра программных продуктов через интернет. Также нужно осуществить монтаж и подключение розетки для телеантенны.
Следовательно, и количество розеток для телевизионной зоны редко ограничивается одной. Как правило, монтируется 2 «точки» (телевизор + ТВ-тюнер), только и это неидеальное решение. Гораздо чаще в спальном помещении устанавливается полновесный «узел» из 4-5 розеток, дающий возможность без забот подключать не только телевизор, но и видео- и аудиоаппаратуру.
Рабочее место
В маленьких квартирах, а в них проживают подавляющее большинство наших сограждан, практически не выходит обособить индивидуальный кабинет для работы, потому рабочее место практически в каждой семье размещается в спальной комнате. А запитать здесь первым делом надо компьютер. Если вы имеете ноутбук – хватит одной розетки. А если стационарный персональный компьютер, то самое малое – 2 розетки для системного блока и монитора, а также еще одна для колонок. Также не забываем про Wi-Fi роутер и настольную лампу. В общем, понадобится 3-4 штуки.
Розетки общего назначения
Потребность в электророзетке около входной двери в помещение для сна не очень явственна, однако, время показало, что ее предназначение – подключение бытовых электрических приборов, обладающих большой мощностью типа обогревателя либо пылесоса.
Более того, в просторных комнатах необходимо иметь2 подобные розетки, находящиеся в противолежащих по диагонали углах помещения. Неплохо учесть еще и третью «мощную» электророзетку у окошка – к ней при потребности сможете подключить мобильный кондиционер либо обогреватель на случай морозов.
Розетка у туалетного столика
Розетка рядом с туалетным столиком нужна для подключения фена и иных нужных любой женщине электрических приборов. Одной розеткой дело практически не заканчивается – как правило, устанавливается блок из 2-4 устройств. Монтируются они на несколько сантиметров выше крышки столика.
Не пропустите: Что такое телефонная кабельная канализация: особенности устройства, инструкция как построить, правила и требования. Как прокладывают кабель в кабельной канализации и какие требования нужно учитывать
У дверного проема
Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.
Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса
Для прочих приборов
В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение
Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач
Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.
Необходимое количество розеток
Самый короткий список точек подключения электрооборудования в спальне выглядит так:
- прикроватные тумбочки: по 2 точки;
- место установки телеприемника: 3 точки;
- возле входа для пылесоса: 1 точка повышенной мощности;
- у свободной стены для утюга: 1 точка повышенной мощности;
- над туалетным столиком: 2 точки.
Это очень скромный список. При некотором размышлении к нему добавляются:
- место подключения медиацентра: минимум 3 точки;
- при большой площади спальни потребуется еще одна точка для пылесоса;
- мощная розетка рядом с окном для переносного кондиционера, увлажнителя воздуха, воздушного фильтра.
В зависимости от количества и размещения мебели и электрических потребителей список может пополняться. Лучше потратиться на установку нескольких лишних розеток, это затраты одноразовые. В противном случае придется терпеть постоянные неудобства, либо перепланировать расстановку мебели и предметов обихода, или же переделывать проводку после только что сделанного ремонта.
Общего назначения
Неочевидная потребность в мощной розетке возле входа в спальню очень быстро становится насущной, как только придет время первой уборки. Если подключать пылесос к прикроватной тумбочке, туалетному столику или к телевизору – натянувшийся кабель может смахнуть на пол не только безделушки, но и дорогое оборудование. Не нужна такая точка подключения только в студии, до каждой точки которой кабель пылесоса дотянется из прихожей.
Еще одну розетку повышенной мощности нужно поставить у окна: для возможного подключения мобильного кондиционера или обогревателя на случай холодов.
Важно помнить, что и проводка к такой точке должна выполняться кабелем увеличенного сечения, как минимум 3*2,5 мм2
Для утюга
Причины, побуждающие владельцев устраивать отдельную точку подключения для утюга в жилищах, не имеющих отдельного помещения для стирки и глажки, сходны с вышеперечисленными:
- высокая потребляемая мощность (особенно для мощных парогенераторов);
- удобство подключения;
- исключение риска падения предметов, задетых кабелем.
Такую точку устраивают у свободной стены. Там хватит места для того, чтобы удобно поставить гладильную доску. Оптимальная высота размещения точки подключения утюга 1,0 – 1,2 метра. Так шнур не будет задевать за углы гладильной доски.
У прикроватной тумбочки
Основное назначение такой точки подключения – это снабжение электроэнергией настольной лампы или бра, если они не подключены скрытой проводкой. Кроме того, у кровати удобно включить ночник, зарядное устройство для телефона или планшета и ноутбук. Ставят их в 10 сантиметрах над столешницей. В одном блоке с розетками обычно монтируют и выключатель для бра и для общего освещения, чтобы перед сном не приходилось вставать для выключения освещения. Запасная розетка точно не будет лишней – в нее удобно будет включить часы-будильник или терминал метеостанции.
Для двуспальной кровати все перечисленное оборудование размещается с двух сторон.
В ТВ-зоне
Современный телевизор, висящий на стене спальни или стоящий на тумбе, ни за что не обойдется единственной розеткой. Ему потребуется также специальный коаксиальный разъем для антенны. Кроме того, рядом с телевизором могут работать:
- антенный усилитель;
- приемник спутникового телевидения;
- стабилизатор напряжения;
- маршрутизатор локальной сети или медиабокс для подключения к вещанию через интернет;
- медиацентр с системой хранения данных.
Розетки в спальне должны быть в ТВ-зоне Минимальное количество точек подключения для телевизора – 3 штуки, но разумнее будет смонтировать полноценный блок из 5 точек подключения. Если планируется слушать музыку через высококачественный hi-fiусилитель с сабвуфером, то потребуется и запас мощности.
Высота розеток для телевизора в спальне – либо над поверхностью тумбы, либо на стене, на уроне висящего телевизора.
У туалетного столика
Туалетный столик – это царство женщины. Здесь она пользуется своими загадочными электроприборами для завивки и выпрямления волос, ультрафиолетовой фиксации ногтей и других только ей понятных обрядов. Кроме того, необходимо подключить подсветку зеркала и общее освещение зоны макияжа. 3 розетки – это минимум, если нет желания заставлять женщину постоянно выдергивать вилки и вставлять другие. Размещают точки подключения также несколько выше столешницы.
Иногда туалетный столик используется для срочной работы за ноутбуком, когда нет времени или желания идти в кабинет. На этот случай также пригодится отдельная розетка.
Советы практика
Под розеткой не всегда стоит понимать сеть питания 220 В. Если предполагается использование гаджетов, для их подзарядки можно вывести USB порт, встроенный в привычную рамку.
Под «скрытыми» подразумеваются убранные из поля зрения точки подключения. Для компьютерной техники это разъёмы на высоте 15-35 см от пола. Для телевизоров и сопутствующих им мультимедиа-устройств — около 130 (так, чтобы розетка скрывалась за ними).
Для периодического использования обеспечивается подключение к электросети на высоте 90-100 см. Это правило работает даже если розетка проектируется без привязки к мебели.
И самое важное: при планировании электрической разводки необходимо учитывать вероятность одновременного использования всех розеток. По этой причине не стоит пытаться обойтись минимальным их количеством
В противном случае может возникнуть ситуация, когда снова понадобится удлинитель или тройник.
Правила размещение выключателей
Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:
- маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
- розетки удобны для подключения оборудования, требующего частого включения в сеть;
- разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.
Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.
Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.
Watch this video on YouTube
При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.
Ванная комната и туалет
Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).
Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).
Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.
ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА
Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.
В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте
120см от пола до центра экрана.
Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:
Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой
8 см. Далее произведены расчеты по следующей формуле:
Формула расчета высоты установки розеток за телевизором
H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки ,
Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.
Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.
Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.
Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.
Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.
Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.
Особенности и правила установки
Ушли в прошлое те времена, когда в каждой комнате была одна или две розетки, а электроприборы подключались через тройник или змеящиеся по полу и стенам покупные или самодельные удлинители.
Общие правила пользования электроприборами, особенно большой мощности, не рекомендуют пользоваться для их подключения удлинителями или тройниками. Не все эти устройства являются высококачественными. К тому же в них теряется часть мощности, лишний контакт может стать причиной искрения и перегрева. Провода, змеящиеся по полу, мешают ходить по комнате, а также могут быть причиной падения и получения более или менее серьезных травм. Лучше всего подключать приборы непосредственно в розетку.
Для этого при проектировании следует продумать расположение электрических розеток в спальне так, чтобы удлинители не понадобились для постоянно подключенных устройств. Кроме того, следует оставить некоторый запас на случай покупки какого-нибудь нового электроприбора.
Рекомендации по размещению точек подключения в спальне несколько отличаются от стандартов для прочих жилых и нежилых помещений (в 20 см от пола). В спальне большая их часть располагается по принципу максимальной доступности, на расстоянии вытянутой руки от места пользования тем или иным электроприбором. Нижнего размещения также стараются избегать, поскольку повышается риск намокания при влажной уборке.
Как лучше расположить розетки в спальне? Жесткого стандарта по размещению розеток в спальне нет, оно подчиняется следующим базовым принципам:
- разумной достаточности;
- безопасности (отсутствие удлинителей и тройников);
- удобства пользования и комфорта потребителя.

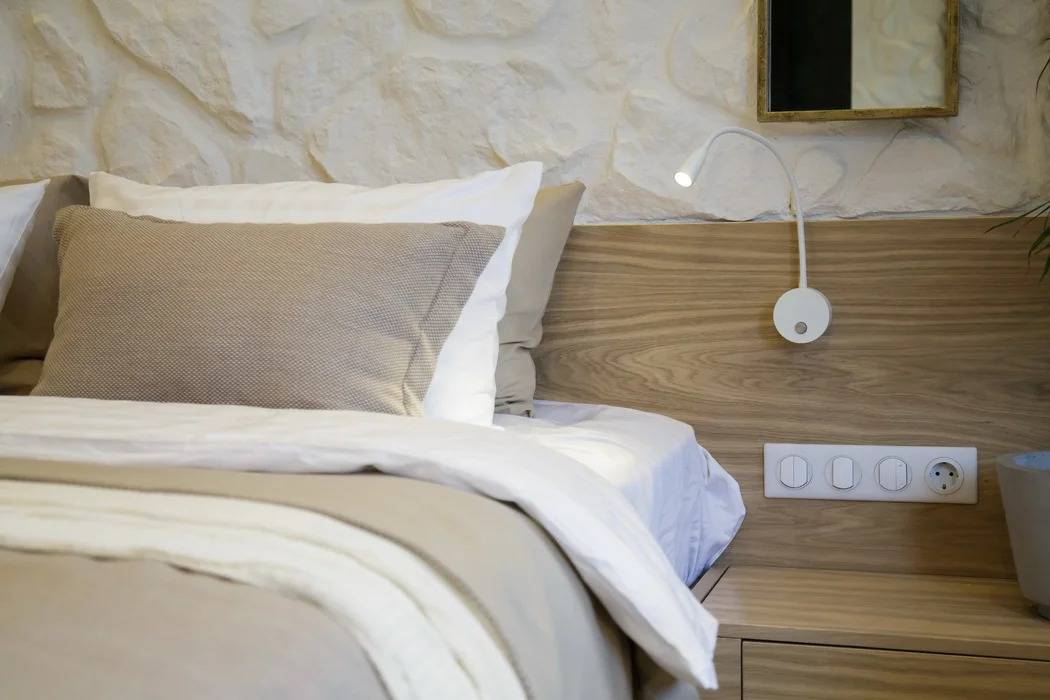

Розетки в спальне обязательно должны быть у прикроватных тумбочек
Фактической нормой стало расположение розеток у прикроватных тумбочек на несколько сантиметров выше поверхности и не менее 20 см от кровати. Иногда пару монтируют выше столешницы для зарядных устройств и гаджетов, а одну-две ставят ниже, для постоянно подключённых потребителей, например, бра.
Предусматривают также отдельную розетку рядом с шкафом для одежды, чтобы подключить внутренне освещение. Размещение мебели также придется детально продумать на этапе проектирования, чтобы предусмотреть точки подключения в непосредственной близости от каждого возможного потребителя. В противном случае придется либо тащить шкаф к розетке, либо штробить канал под проводку по только что законченному ремонту.
Разводка электричества в квартире. Правила высоты розеток в спальне
Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.
Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта
Оптимальная электрическая схема для спальни
Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.
Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.
Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.

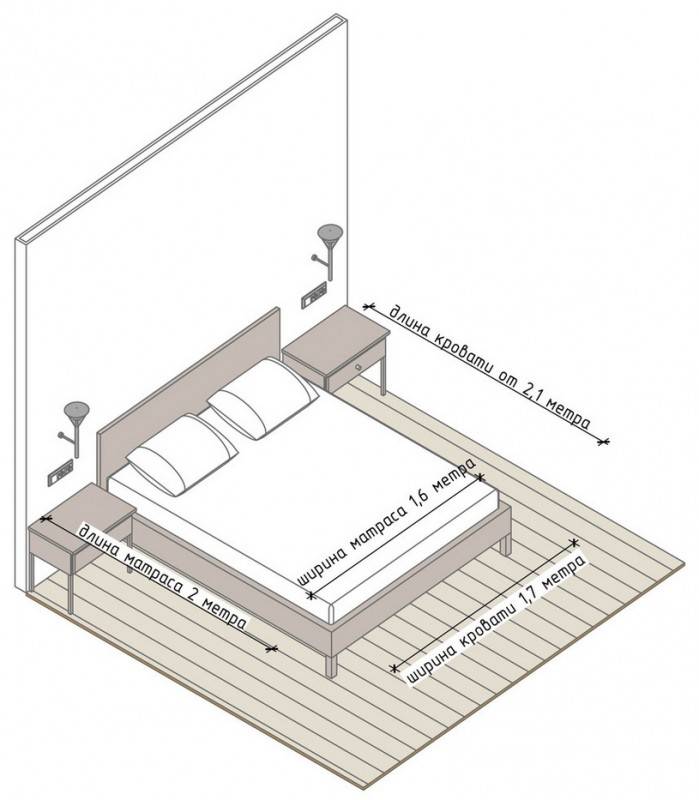

Схема расположения розеток в спальне для двоих
Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.
Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей
В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.
Высота установки розеток в спальне
По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

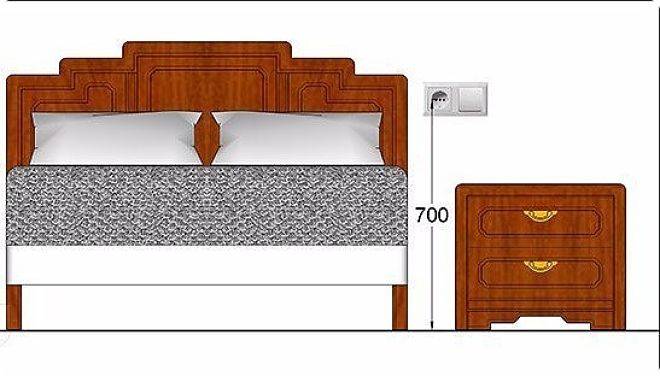

Схема размещения розеток над прикроватными тумбами
Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.
Количество розеток около двухспальной кровати увеличивается вдвое
Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:
- 0-70 см от пола возле прикроватных тумбочек;
- 90 см от пола около письменного стола;
- на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.
Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.
Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов
Особенности и правила установки розеток в спальне
Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.
Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке
В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.
Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом
Советы практика
Под розеткой не всегда стоит понимать сеть питания 220 В. Если предполагается использование гаджетов, для их подзарядки можно вывести USB порт, встроенный в привычную рамку.
Под «скрытыми» подразумеваются убранные из поля зрения точки подключения. Для компьютерной техники это разъёмы на высоте 15-35 см от пола. Для телевизоров и сопутствующих им мультимедиа-устройств — около 130 (так, чтобы розетка скрывалась за ними).
Для периодического использования обеспечивается подключение к электросети на высоте 90-100 см. Это правило работает даже если розетка проектируется без привязки к мебели.
И самое важное: при планировании электрической разводки необходимо учитывать вероятность одновременного использования всех розеток. По этой причине не стоит пытаться обойтись минимальным их количеством
В противном случае может возникнуть ситуация, когда снова понадобится удлинитель или тройник.
Розетка: комфорт также важен
В дополнение к проблемам безопасности, проблемы комфорта также играют роль. Например, необходимо проверить, имеется ли достаточно большое количество розеток в спальне. Розетки могут использоваться комфортно только при наличии достаточного количества вариантов подключения для каждой ситуации.
Рекомендуется использовать несколько розеток в спальне. В спальне должны быть розетки с четырьмя или шестью соединениями, если есть подключения для светильников, телефона, компьютера, музыкальной системы и телевизора. Таким образом, исключается необходимость частого подключения устройств.
Важно помнить, что розетки в спальне у кровати должны располагаться не менее 30 см от подушки
Полезное видео
При монтаже телевизора на стене в спальне, напротив кровати, очень важно правильно подобрать высоту установки. Если ошибиться, повесив ТВ слишком высоко или наоборот низко, это не только будет создавать постоянный дискомфорт и физические неудобства при просмотре телепередач, но и при систематически неправильном положении тела, может вызывать такие болезни как: искривление позвоночника, головные боли, ухудшение зрения и некоторые другие
Если ошибиться, повесив ТВ слишком высоко или наоборот низко, это не только будет создавать постоянный дискомфорт и физические неудобства при просмотре телепередач, но и при систематически неправильном положении тела, может вызывать такие болезни как: искривление позвоночника, головные боли, ухудшение зрения и некоторые другие.
Сразу скажу, что нет универсальной высоты, на которой можно разместить любой телевизор и это будет одинаково удобно всем. Слишком много условий могут различаться в зависимости от ситуации, это и размер телевизора, расстояние до него, высота смотрящего и кровати, с которой он собирается смотреть трансляции, а также множество аналогичных нюансов, которые напрямую влияют на выбор места положения телевизора на стене.
Чаще всего, высота установки телевизора в спальне составляет 1300мм от пола до центра телевизора.
Но это усредненный показатель, идеальный же вариант, наиболее комфортный и удобный, вы сможете определить лишь учитывая свои индивидуальные особенности.
Ниже я подробно расскажу, как получилась эта величина и покажу как производился расчет. На основании этой методики, вы легко сможете подобрать оптимальную именно для вас высоту установки телевизора в спальной комнате самостоятельно.
Заключение
В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.
Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.
Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.
Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.
Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.
