Наращивание TV кабеля при помощи F-разъемов
Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.
Наращивание штекером не создаёт помех
Наращивание антенного кабеля начинается с подготовки его отрезков:
Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать
На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера
Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.
Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.
Образец соединения через переходник и f-штекеры
На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.
Как сделать телевизионный краб из подручного материала
Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.
Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.
Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.
Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.
Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.
После подготовки коробки и прижимных планок нужно разделать телевизионный кабель
Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой. Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками
Зачищенные концы центральной жилы кабеля загнуть слегка вверх
Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.
Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.
Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.
Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.
Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.
Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.
| Онлайн калькулятор для расчета величины резисторов краба | |
|---|---|
| Введите количество TV: | |
Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.
Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.
Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.
В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.
Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.
О штекере угловой конструкции
Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.
Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.
Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.
Наращивание телевизионного кабеля с использованием переходника F-гнездо – F-гнездо
Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.
С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.
После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.
Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.
Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.
Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.
Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.
Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.
Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.
Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.
В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.
В случае возникновения необходимости, в этом месте будет легко установить телевизионного сигнала для подачи на несколько телевизоров.
Как соединить антенный F-штекер и кабель
Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.
Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.
Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:
Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты
Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода
Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.
Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.
Заключение
Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.
Каким способом удлинить ТВ кабель?
Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:
F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.
Сплиттер – используется для равномерного разделения идущего от антенны сигнала на два телевизора. Подключение к устройству выполняется F-штекерами.
Пайка – дешевый, но в то же время надежный метод соединения. Для его реализации не потребуется искать переходники и прочие комплектующие, обычно все необходимое уже имеется дома. Возможно подключение любых экранированных кабелей: с разным количеством центральных жил, диаметром, типом экрана (например, медная оплетка и алюминиевая фольга).
- Скрутка – менее предпочтительный способ из всех представленных, поскольку приводит к сильной потере качества сигнала. Виду своей ненадежности может рассматриваться только как временное решение, при отсутствии F-разъемов или инструмента для пайки.
Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.
Какой штекер лучше выбрать для установки на кабель и подключения к телевизору
Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы. В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.
Выбор и установка антенного штекера на кабель
Установка концевых штекеров (F-коннекторов) коаксиального кабеля не очень сложна, особенно если чётко следовать советам опытных мастеров. Штекеры и кабели бывают разных размеров, поэтому в первую очередь удостоверьтесь, что все размеры соответствуют. А дальше следуйте такой инструкции:

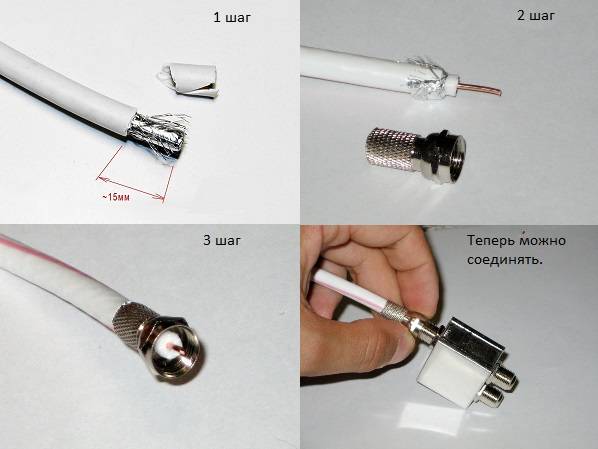

На конце кабеля снимите 15 мм верхнего слоя изоляции
Делайте это очень осторожно, чтобы не повредить экранирующую оплётку. Удобнее использовать стриппер или бокорез, но если специальных инструментов нет, то можно работать ножом.
Экран кабеля (фольгу+оплётку) постарайтесь также аккуратно загнуть в противоположную сторону, на изоляцию кабеля
Проводки не скручивайте, а, наоборот, постарайтесь распрямить их вдоль провода. Поверх проводков должна ровно лечь фольга.
Дальше нужно будет снять 10 мм внутренней изоляции, которая защищает центральную жилу кабеля
Тут тоже важно действовать не спеша и предельно аккуратно теми же инструментами. Если делаете надрез, то делайте его поверхностным, а потом рукой прокрутите изоляционный материал.
На подготовленный конец кабеля накрутите F-коннектор
Делайте это медленно, следя за тем, как ложится экранирующая оплётка с фольгой под штекер. Она не должна комкаться и перекручиваться, хотя некоторые волоски, скорее всего, всё-таки отломаются. Продолжайте накручивать коннектор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъёма.
Если центральная жила кабеля сильно торчит (более 2 мм), то её нужно укоротить.
Читать также: Как подобрать ибп для компьютера по мощности
Вот и всё. Кабель готов к подключению.
Что понадобится для подключения антенны к телевизору
Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:
- Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
- Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
- Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
- Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.
Всеволновая комнатная антенна МВ-ДМВ
Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума. В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.
Всеволновая комнатная антенна МВ-ДМВ.
Всеволновая (МВ-ДМВ) комнатная антенна viva
Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена. Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.
Всеволновая (МВ-ДМВ) комнатная антенна viva.
Дециметровая комнатная антенна ДМВ
Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.
Дециметровая комнатная антенна ДМВ.
Дециметровая (ДМВ) антенна
Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток. Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.
Дециметровая (ДМВ) антенна.
Особенности проведения кабеля
Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.
Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде
Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.
Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.
Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.
Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен
Нужен ли антенный усилитель?
Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.
Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».
Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой
При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.
Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания
У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.
В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.
Подключение кабеля к штекеру
F — разъем папа
Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:
- на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
- заверните оплетку;
- при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
- надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
- накрутите F — разъем на кабель;
- закрутите штекер в коннектор.
Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.
При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.
Штекер с обжимом
В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:
- на кабель надевается защитный кожух;
- наружная оболочка зачищается на 10 мм;
- алюминиевая фольга удаляется;
- на 3 мм удаляется изоляция центральной жилы;
- оплетка накручивается на оставшийся диэлектрик;
- центральная жила вставляется в паз и зажимается винтом;
- корпусом штекера обжимается оплетка;
- защитный кожух накручиваем на корпус.
Подключение сепаратора блока питания антенны
В данном случае при подключении кабеля к блоку питания несколько меняются размеры:
Правильно подключаем блок питания к антенне
- наружная защитная оболочка зачищается на 15 мм;
- удаляется фольга;
- оплетка сдвигается к защитной оболочке;
- на 5 мм удаляется диэлектрик центральной жилы;
- ослабляется винты крепления кабеля в сепараторе;
- в получившиеся проемы вставляется кабель и зажимается винтами.
Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.
—
Как развести телевизионный кабель на несколько телевизоров
Перед тем, как правильно подключить несколько телевизоров через один кабель, необходимо знать о правилах выбора сплитера, который позволит разветвить провод. Он продаётся в виде коробочки, где есть выход кабеля и 2 выхода. Чтобы он не сломался, желательно приобретать железное устройство с возможностью плотного закрепления на поверхности.
Для начала нужно подготовить антенну, разделывая соединяемые концы для f-штекера. Такой же метод используется для подготовки шнура для обычного переходника. Конец, идущий от антенны подсоединяется ко входу устройства, а второй подготовленный отрезок проходит со стороны телевизионного приёмника, то есть на выход сплитера.
РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ
Электрическая розетка – 1шт.
ТВ-розетка – 1шт.
Интернет-розетка – 1шт.
Мультимедиа-розетка — 1шт.
Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.
Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.
ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.
Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.
Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.
В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио- , видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.
Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.
Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.
Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта. В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30×20.
Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.
Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.
В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.
Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.
Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв- , аудио- , hdmi- и интернет-розеток.
Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.
Что это такое?
HDMI-кабели представляют собой специальное приспособление, с помощью которого происходит передача цифрового сигнала звука и изображения от одного мультимедийного устройства к другому, при этом качество во время передачи остается на высоком уровне и не подвергается воздействию электромагнитных помех. Выглядит HDMI-кабель как длинный шнур, с разъемами на обоих концах. Один из таких разъемов имеет прямоугольную или трапециевидную плоскую конструкцию.
Так, например, к телевизору возможно подключить видеоплеер, ресивер, ноутбук, декодер, видеокарту, фотокамеру. В результате такого соединения на экране телевизора вы получите четкое полноцветное изображение и чистый аналоговый звук.
На сегодняшний день HDMI-кабели считаются основными коннекторными устройствами, которые служат для передачи данных в цифровом формате с высокой скоростью. Подобный провод способен передавать видеосигнал со скоростью 48 бит, а аудиосигнал – со скоростью 24 бит. Когда с мультимедийного устройства сигнал поступает в ваш цифровой телевизор, внутри него происходит перекодировка, и видеоизображение может едва заметно двоиться, однако, применяя для коннекта HDMI-кабели, такого эффекта двоения можно полностью избежать.
Проверка правильности соединения
Проверить, правильно ли сделано подключение, можно после вставки штекера в гнездо для антенны на телевизоре. На старых ТВ сзади корпуса есть только разъем для вставки переходника от обычной эфирной антенны. В новых телеприемниках всегда присутствует также вход для подсоединения провода от спутниковой антенны.
Нам нужен вход для обыкновенной антенны. Он может подписываться разными наименованиями, например:
- «ANT IN»;
- «ANT»;
- «RF IN»;
- «ANTENNA».
Внешне выглядит как обычная металлическая окантовка, с расположенным внутри пазом.
Выполните подключение смонтированного ранее на проводе штекера с «ANT IN» гнездом.
Включите телевизионное устройство и начните просмотр любого канала.
Дополнительно проверить соединение на прочность можно, если попытаться немного пошевелить штекер во время показа каналов. Любые действия, кроме полного вытаскивания штекера, не должны влиять на качество просмотра.
Если ранее телевидение не настраивалось, то выполните автоматический поиск каналов на телевизоре. Предварительно зайдите в режим ручного поиска (как – читайте по предыдущей ссылке) и посмотрите на шкалу уровня сигнала. Даже небольшой уровень уже означает, что контакт в штекере присутствует. Значит, разъем был смонтирован корректно.
Если наблюдаются периодические дефекты картинки, или сигнала нет вообще, причины бывают следующие:
- Слабый уровень сигнала может говорить о малой мощности антенны, неправильном расположении приемника относительно ретранслятора цифрового сигнала, слишком большой длине кабеля. В последнем случае необходимо задуматься о другом варианте прокладки провода. Необходимо попытаться сократить длину как можно больше. Чем длиннее трасса, тем выше потери. Они увеличиваются с каждым метром. Также сигнал теряется в местах некачественных соединений. Если проблема в общем приеме сигнала, то потребуется перенастройка антенны на более близкий ретранслятор. Необходимо не только точно направиться на телевышку, но и постараться избежать преград на пути следования сигнала к антенне.
- Полное отсутствие сигнала говорит о проблемах на стороне антенны или выполненных соединениях. Также причиной становится неправильная установка ант. штекера. В последнем случае возможно отсутствие контакта между экраном и корпусом разъема. Обязательно осмотрите внутренность разъема на предмет замыкания сердечника с экраном. Можете выполнить разделку провода повторно и приделать штекер заново.
