Подключаем водонагреватель к водопроводу правильно

Включение прибора

Перед тем как подключить проточный водонагреватель к сети, требуется произвести проверку:

• прочности закрепления;
• подключения к электросети;
• герметичности соединений;
• водяного напора.

Чтобы использовать проточный водонагреватель электрический, требуется пропустить через всю систему воду.

Пробный запуск подразумевает такие действия:

1. Перекрыть подачу горячей воды.
2. Открыть вентили на водонагревателе.
3. Наполнить его водой.
4. Выбрать мощность.
5. Включить подачу воды и подождать ее нагрева.
6. Убедиться в том, что нет протечек. После этого выключают прибор и закрывают воду.

О том, как правильно установить проточный водонагреватель своими руками, подробно изложено в инструкции. Прибор решает проблему временного отсутствия горячей воды и дает возможность не нарушать привычный комфорт.

https://youtube.com/watch?v=UfLR5NG5Co8

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

• конструкция должна быть надежной;
• желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
• как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
• желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
• бойлер должен быть сделан только из качественных материалов;
• конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
• изделие должно быть привлекательным внешне и быть качественно изготовленным;
• обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм 2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

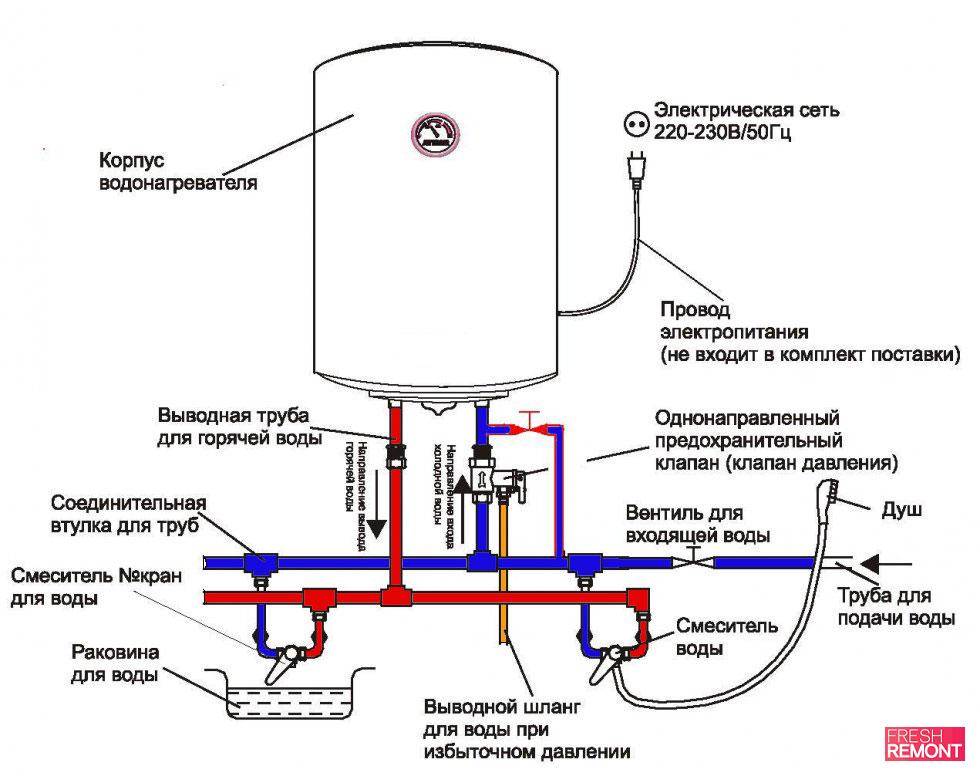

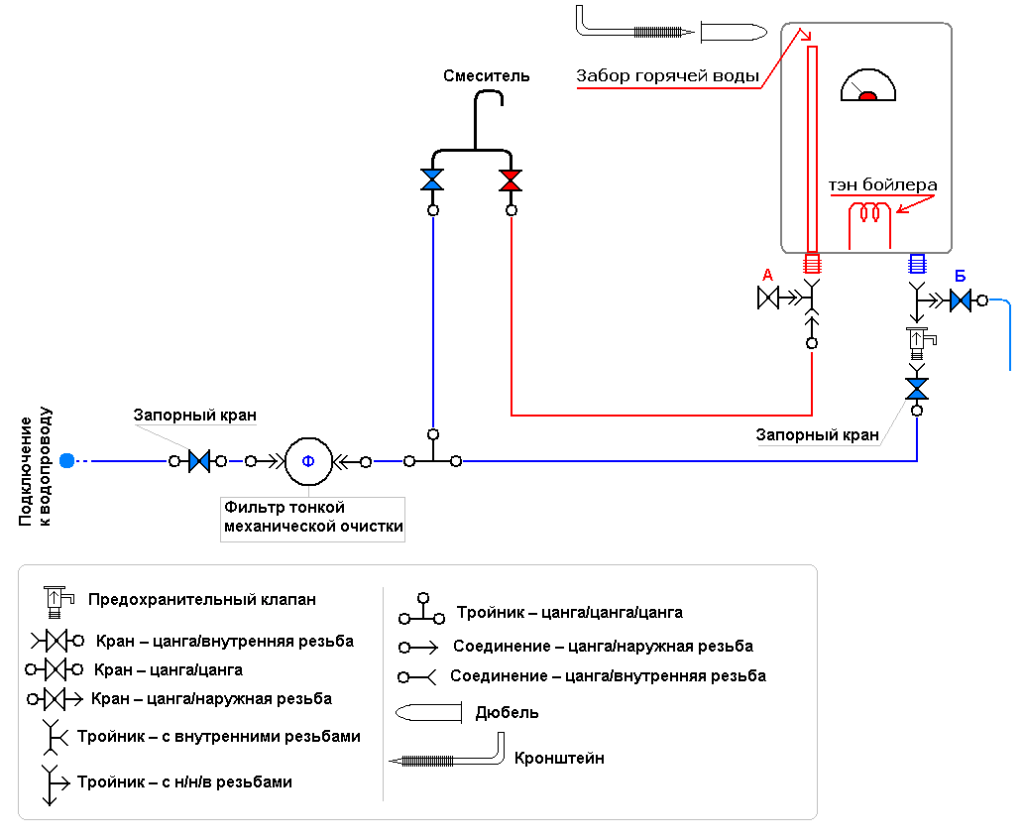

Пошаговая инструкция + схема подключения бойлера

Теперь рассмотрим, как правильно подключить бойлер к водопроводу в квартире.

Технология заключается в:

• определении основы, которое подходит для установки;
• организации отверстий;
• в отверстия вставляются пробки;
• вкручиваются шурупы и оставляются до полного застывания;
• шапки крепежей вставляются в специальные фигурные отверстия, которые расположены на задней крепежной пластине бойлера;
• для более надежного фиксирования агрегата, нужно установить еще одну дополнительную крепежную единицу, которая будет размещаться между двумя уже вкрученными, это используется с целью предотвращения деформации крепежной пластины;
• устанавливается бойлер;
• изучается надежность электрической проводки в квартире, подбираются материалы для подключения и толщина провода. Если вы сомневаетесь в способности кабеля выдержать предстоящую нагрузку – лучше протянуть новый от щитка;
• делается заземление.

Если монтаж был проведен правильно, то агрегат будет работать длительное время.

Обратите внимание, что в комплектацию прибора входит специальный клапан, который не допускает обратного оттока воды из оборудования. Он накручивается на небольшой отрезок трубы на входе

Этот процесс нуждается в особом внимании, так как есть вероятность повредить стыки, находящиеся на баке с патрубком.

Установка клапана обратки

Если монтаж будет выполняться в горизонтальном положении, нужно запомнить – патрубок для горячей подачи должен размещаться вверху, а для холодной внизу.

Какие крепежи могут помочь сделать установку надежной:

• дюбеля нейлонового типа, они обладают спиралеобразной формой. С их помощью можно провести крепеж довольно тяжелых установок, которые в результате будут надежно удерживаться.
• если будет устанавливаться агрегат с емкостью более 100 литров, лучше отдать предпочтение крепежам на металлической основе (дюбелям), специальным анкерам для пенобетона или химическим анкерам.

Применение анкеров химического типа, получило свою популярность благодаря усовершенствованному методу крепления. Такие материалы называют еще клеевыми, они способны выдержать очень большую нагрузку.

Этот способ фиксирования способен выдержать перепады температур, кроме того, его относят к экологически чистым.

Сейчас мы расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию если вы решитесь использовать химический анкер.

Вам необходимо будет:

• сделать отверстие с помощью дрели, в процессе сверления вращайте техникой в разные стороны под небольшим наклоном, чтобы сделать канал шире;
• очистить отверстие;
• заполнить получившийся разъем смесью, которая быстро затвердевает.

Выполняя такие действия можно получить своеобразную конусную заглушку, которая способна обеспечить высокий показатель надежности крепления.

Подключение к сети

После того как бойлер будет правильно установлен и подключён к системе водоснабжения его необходимо подключить к электрической сети. В том случае, если установка устройства производилась возле электрической розетки, достаточно вставить вилку в розетку и нажать на кнопку включения устройства.

Предварительно следует проверить наличие на контактах розетки заземления. При наличии подключённого в электросеть УЗО наличие правильно работающего заземления в данной розетки можно проверить с помощью изолированного медного провода. Провод одним концом соединяется с фазой электророзетки, а вторым концом соединяется с боковой клеммой заземления. При наличии исправной заземляющей линии электричество должно автоматически отключиться.

Если в непосредственно близости нет розетки, то её следует установить. Для этого с помощью перфоратора и специальной короновидной насадки для подрозетников в стене делается углубление. Размер углубления должен быть равен глубине подрозетника, устанавливаемого в стену ванной комнаты.

Если после работы перфоратором во внутренней части окружности останется слой материала, его следует удалить с помощью зубила и молотка. От монтажного отверстия розетки до ближайшей распределительной коробки необходимо сделать штробу глубиной 30 – 40 мм, в которую будет устанавливаться электрический кабель. Запрещается устанавливать распределительные коробки в ванной комнате.

Оптимальным вариантом будет отводка отдельного контура от электрического щитка. При наличии заземления корпуса электрического щита, заземляющую жилу следует закрепить к его корпусу.

Розетка устанавливается в такой последовательности:

1. Подрозетник устанавливается в отверстие в стене и гипсовым раствором надёжно фиксируется. Подрозетник не должен выходить за пределы стены.
2. Через боковое отверстие подрозетника вводится трёхжильный медный кабель. Кабель закрепляется на специальных пластмассовых скобах, размещённых в штробе по всей длине прокладки кабеля.
3. Розетка, которая будет использоваться в ванной, должна иметь класс защиты не менее IP44. Она должна быть оснащена крышкой, которая надёжно защищает контакты от попадания воды.
4. С розетки снимается декоративная накладка, затем к клеммам подсоединяются фазная жила и “0” электропроводки. Заземляющую жилу необходимо подсоединить к боковой клемме розетки.
5. После этого внутренняя часть розетки устанавливается в подрозетник. Для этого необходимо равномерно с двух сторон проворачивать болты крепления по часовой стрелке.
6. Затем устанавливается внешняя пластмассовая часть, она крепится с помощью винта, который закручивается в середине розетки.
7. Провод ведётся по штробе и подключается к распределительной коробке или электрическому щитку. Штроба заделывается приготовленным гипсовым раствором или специальной шпатлёвкой.

Схема подключения бойлера к электросети

Какой выбрать накопительный водонагреватель

Сейчас существует множество фирм, изготавливающих эти устройства. Выбор марки зависит от бюджета и личных предпочтений. Еще один важный момент – объем бака. Чтобы подобрать оптимальное значение, ориентируйтесь на следующие пункты:

• количество проживающих в квартире (доме);
• объем используемой воды за месяц;
• как часто будет использоваться техника.

Для того чтобы правильно выбрать объем бака бойлера учитывайте количество членов семьи и точек водозабора.

В среднем ориентируйтесь на показатель в 80 литров для одного или двух человек. Приобретать бойлер с большой емкостью невыгодно, так как существенно возрастет потребление электроэнергии. К тому же придется менять проводку, потому что мощность больших водонагревателей выше.

Еще одной важной характеристикой при выборе электрического бойлера выступает теплоизоляция бака, то есть насколько быстро остывает вода в водонагревателе. Обычно этот параметр указывается в паспорте устройства

Обращайте внимание и на материалы, из которых изготовлен прибор. Лучше выбирать водонагреватель из нержавейки

Такой вариант прослужит дольше, но цена будет выше. Качественную теплоизоляцию изготавливают из минеральной ваты или пенополиуретана.

Какую бы модель вы ни выбрали, все равно схема подключения бойлера косвенного нагрева остается одной и той же для всех устройств.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

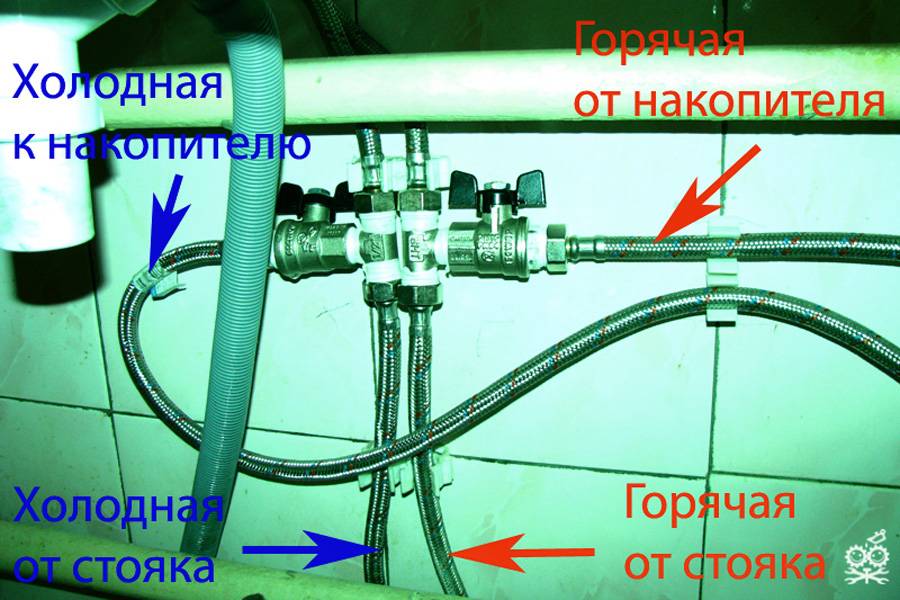

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

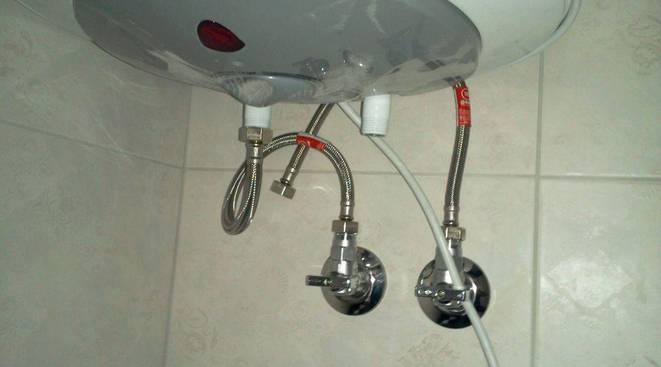

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Монтажные схемы и решения

После выбора и покупки бойлера, следует правильно подобрать схему подключения.

Один кран с горячей водой.

Для этого его монтаж производится в минимальном расстоянии от смесителя, что сделает минимальными потери температуры.

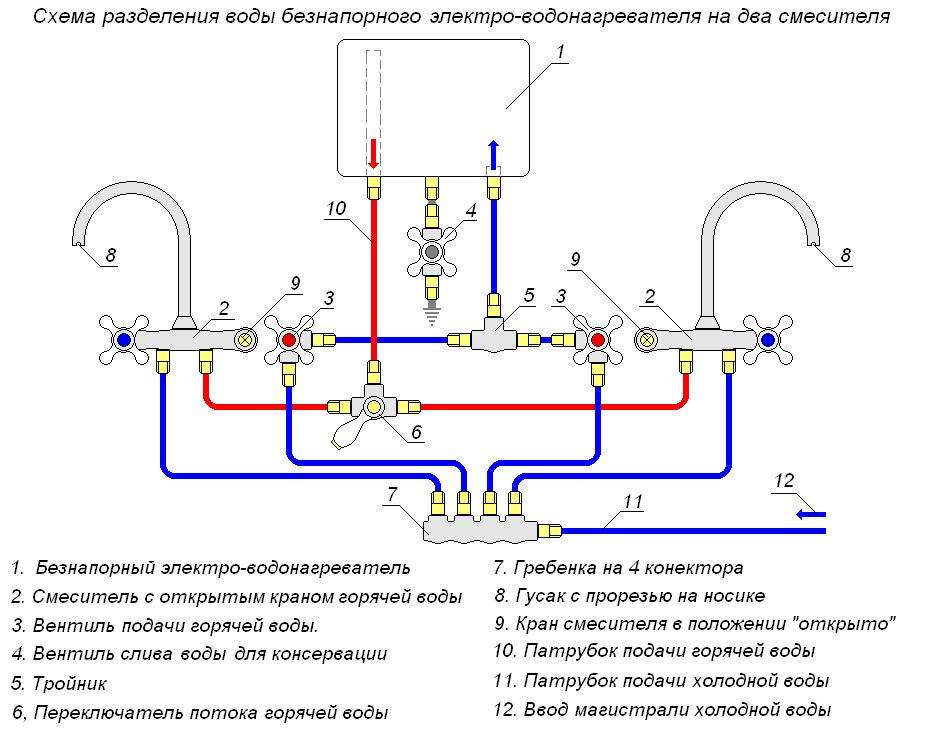

Обеспечивает горячей водой несколько смесителей.

Для этого его крепление производится в оптимальном месте, отвечающем “золотой середине” расстояния между ними. Накопительный бойлер обладает значительным весом, который зависит от объема резервуара и зачастую превосходит 100 кг. Крепление такого прибора производится только на несущую стену с применением надежных анкеров, способных выдержать двойную нагрузку указанного веса. Изготовители зачастую ими комплектуют аппарат при его продаже. От правильно подобранного места и надежности крепления зависит функциональность нагревательного прибора и долговечность его работы.

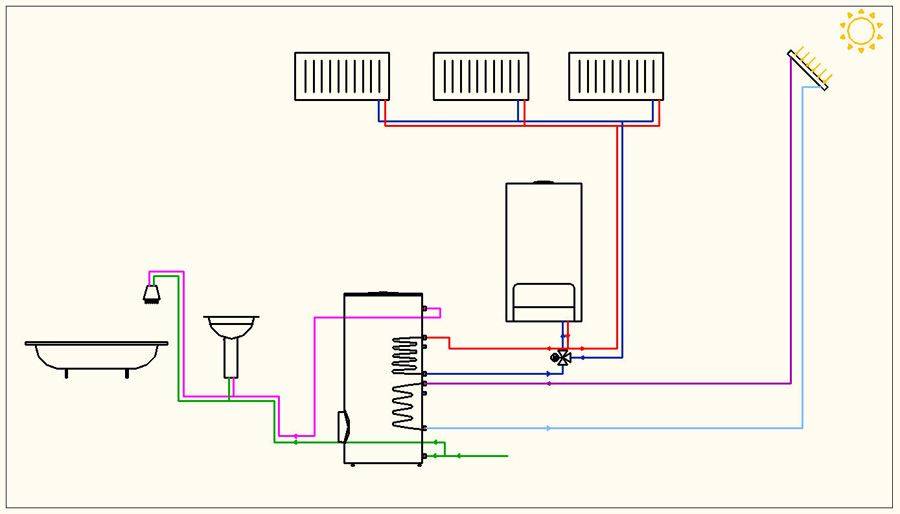

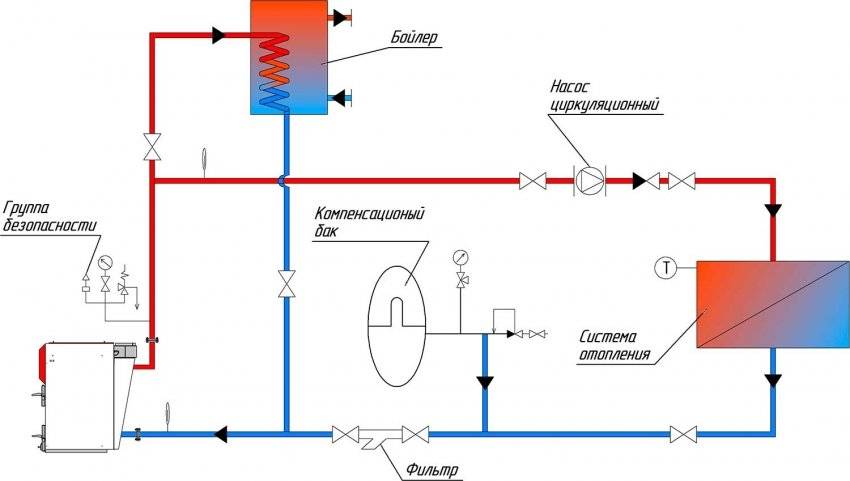

Подключение водонагревательного бойлера к системе отопления.

В данном случае он заменяет котел. Конечно, такие приборы уступают в мощности и периодически выходят со строя их нагревательные элементы, которые вынуждены работать круглосуточно. Преимуществом такого использования является простота схемы и дешевизна замены нагревательного элемента. Для полноценной работы понадобится водяной насос, желательно использование пластиковых труб и современных радиаторов. В системе необходимо минимизировать объём воды.

Бойлер в частном доме или на даче

Самым популярным вариантом является электрический прибор для нагрева воды.

Разбираясь, как проще накопительный водонагреватель подключить на даче приходим к выводу, что электрический прибор наиболее соответствует данному требованию. Для подключения понадобится его надежно закрепить на стене, подсоединить водопровод и электрическое питание.

На входе устанавливается клапан, предохраняющий прибор от скачков давления в водопроводной системе. Горячая вода подключается напрямую к источникам потребления. Основным преимуществом является малое потребление электроэнергии 1,5 – 2 кВт/час.

Далее идет газовый прибор, который можно использовать для обогрева дома небольшой площади. Перед тем, как подключить газовый бойлер к водопроводу понадобится оборудовать вентиляционную систему, получить специальное разрешение и привлечь специалиста с обслуживающей компании.

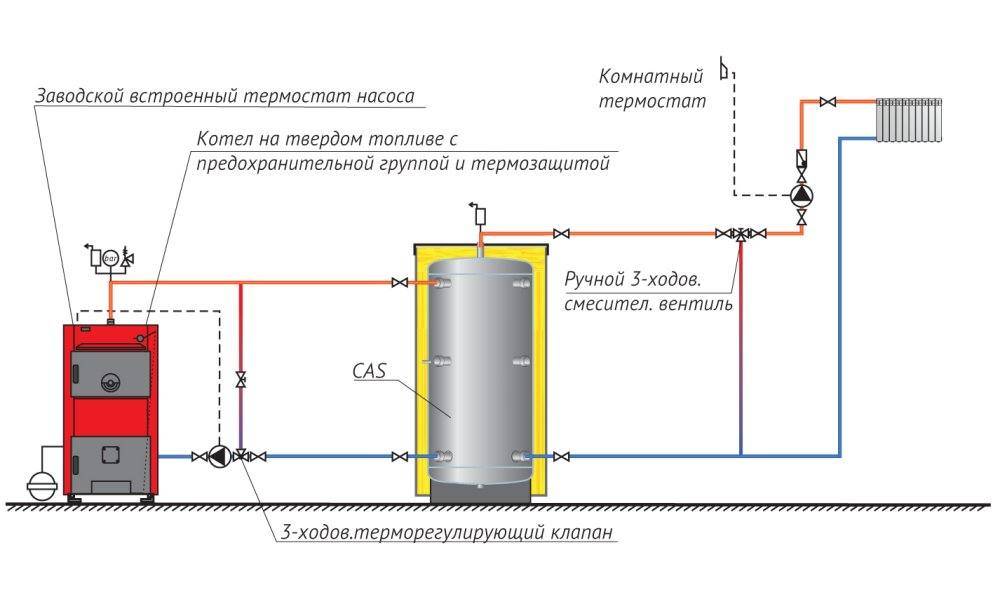

Наиболее экономичным вариантом является косвенный обогреватель, который не имеет собственного нагревательного элемента. Его обогрев происходит за счет специального змеевика, через который проходит отопление. В нем будет дольше нагреваться вода, зато бесплатно. Для подключения такого бойлера в частном доме потребуются специальные навыки.

Бойлер в квартире

Такое подключение требует особого внимания. Разбирая, как подключить электрический водонагреватель к водопроводу в квартире необходимо позаботиться о его защите от скачков давления в трубопроводе. Для этого на его входе устанавливается клапан, регулирующий давление.

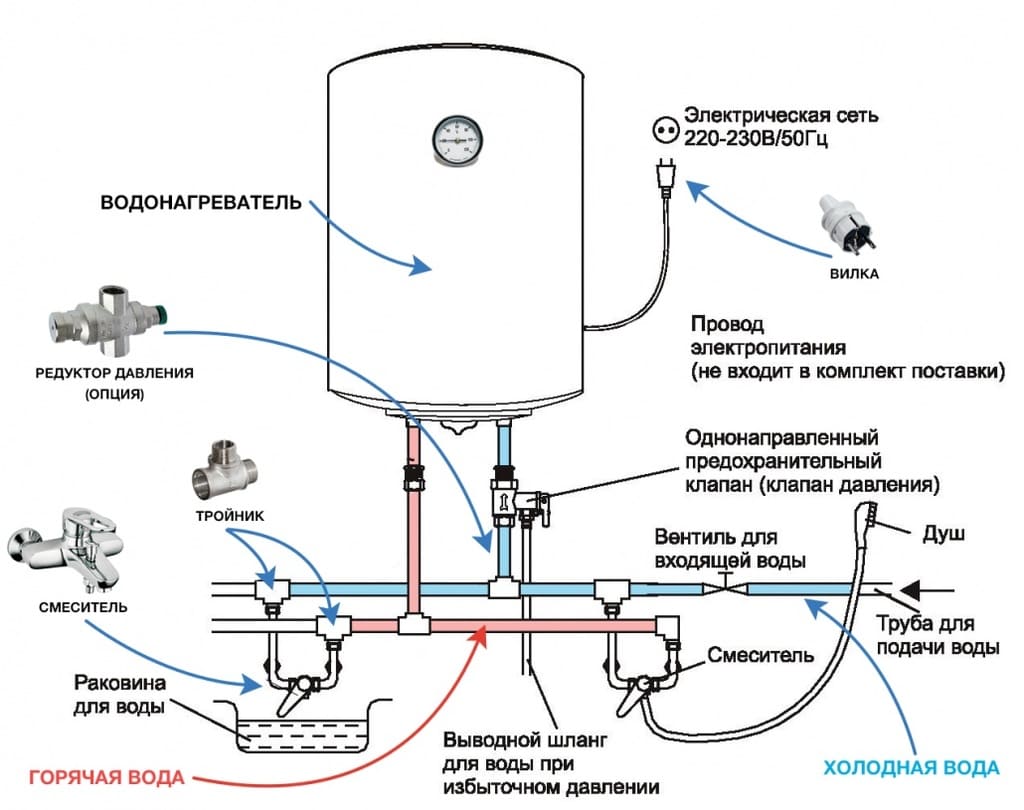

Схема подключения электрического водонагревателя к водопроводу отличается своей простотой, зависит от внутренней разводки и количества смесителей. К преимуществам таких приборов относится простота монтажных работ и ненадобность специальных разрешений для их эксплуатации.

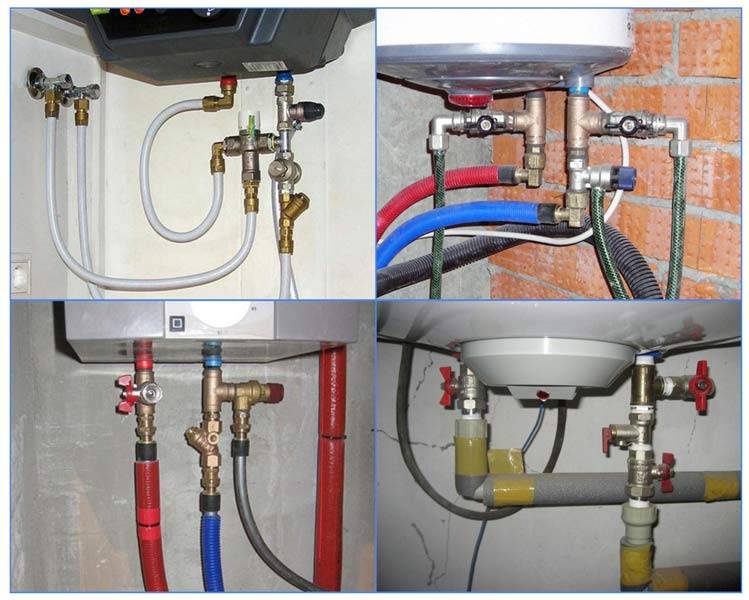

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

• измерительными приборами в виде линейки или строительной рулетки;
• труборезом ручного или электрического типа;
• паяльником;
• ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
• крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
• монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
• тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
• запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
• материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
• гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам

Инструкция по установке полноразмерного электрического водонагревателя

Установку электрического бойлера условно можно разделить на три этапа:

1. монтаж на стену;
2. подключение к водопроводу;
3. подключение к электрической сети.

Перед началом работ определяем место установки водонагревателя. Оно должно располагаться в непосредственной близости от точек водоразбора. Такой подход поможет снизить потери тепла при транспортировке нагретой воды из бака к смесителю.

На этапе монтажа водонагревателя на стену, неоценимую помощь окажут инструкция (в ней даны размеры для установки креплений) и физически крепкий помощник, способный, стоя в неудобной позе, какое-то время удерживать конструкцию на весу.

Из инструментов потребуются: карандаш или маркер, рулетка, перфоратор, пузырьковый уровень, пассатижи или разводной ключ.

После внимательного изучения инструкции или обмера креплений водонагревателя, на стену наносят разметка будущих отверстий под крепеж, после чего пробуривают их перфоратором.

Важно понимать, что заполненный бак имеет солидный вес, поэтому крепление к стене должно быть надежным! Как правило, производитель указывает в инструкции необходимые параметры крепежа. В основном, для установки 100-150 л накопительного бака применяются Г-образные крюки диаметром 12-14 мм или болты того же диаметра

После закручивания крепежных крюков или установки монтажной планки, нелишним будет проверить «горизонт» пузырьковым уровнем.

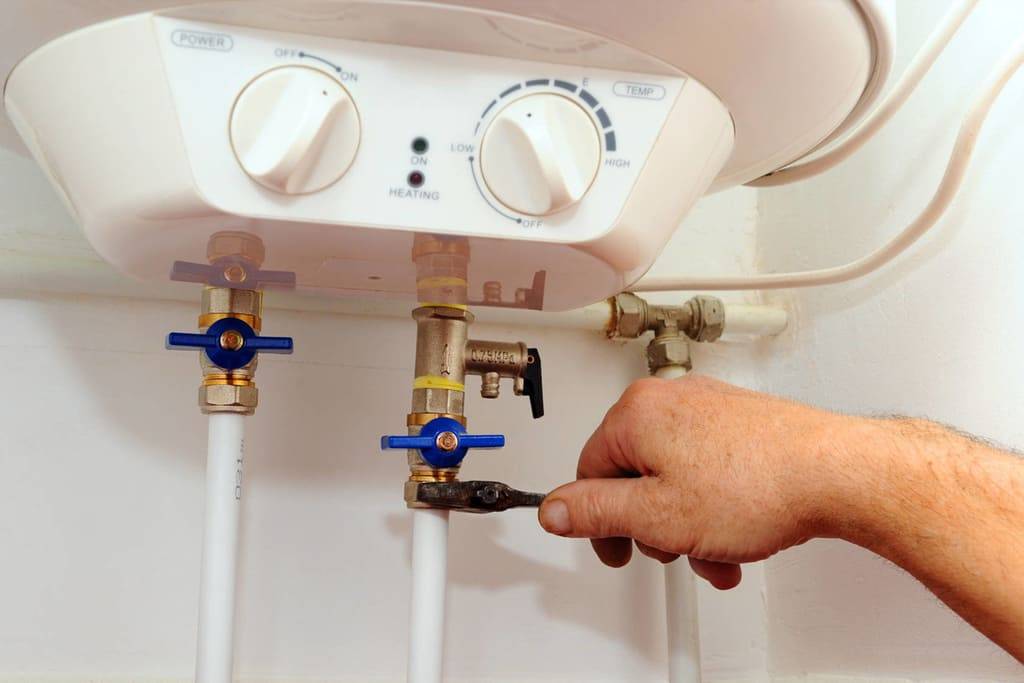

После монтажа бойлера самое время заняться подведением воды к устройству. На этом этапе понадобится следующий инструмент: разводной ключ, аппарат для сварки пластиковых труб (если подведение производится при помощи ПВХ-трубы) и ножницы для пластиковых труб. С расходными материалами (фитинги, вентили, тройники, подмотка и т. д.) придется определиться самостоятельно, исходя из конкретных условий установки. То же касается и материалов, необходимых для организации водопроводной магистрали. Более простой вариант — использование шлангов нужной длины. Монтаж и пайка пластиковых труб более трудоемки и займут больше времени, но такое решение более надежно, практично и эстетично.

Схема подключения водонагревателя к системе водоснабжения выглядит следующим образом:

При подключении к водонагревателю в системе обязательно должен быть предохранительный клапан, защищающий накопительный бойлер от избыточного внутреннего давления во время нагрева воды, а также отсекающие вентили, необходимые для прекращения подачи воды во время обслуживания нагревателя.

Между входным штуцером холодной воды и предохранительным клапаном крайне желательно установить тройник, создающий ответвление, чтобы слить воду из бака для его обслуживания или ремонта.

Если дополнительно установить такое же ответвление на выходе горячей воды, слить воду будет еще проще. Открытый вентиль обеспечит хороший приток воздуха внутрь, что облегчит задачу.

В домах с централизованным горячим водоснабжением перед использованием нагревателя важно удостовериться, что вентиль подачи горячей воды в квартиру перекрыт. В противном случае нагретой вами водой смогут пользоваться и соседи (стояк-то общий), а оплачивать этот «праздник горячей воды и неслыханной щедрости» придется владельцу водонагревателя

После завершения работ по подключению водопровода, нужно открыть запорные вентили водонагревателя, кран горячей воды смесителя и заполнить водонагреватель водой. После того, как воздух выйдет и из смесителя пойдет вода под обычным напором, водонагреватель готов к использованию.

Существует несколько вариантов подключения к электрической сети. Водонагреватель можно подключить непосредственно к автоматическому выключателю (для бака мощностью 2 кВт будет достаточно автомата на 10 А), либо непосредственно в розетку, подключенную к отдельной линии и защищенную индивидуальным автоматическим выключателем.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.
