Подключение
Нюансы
Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.
Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:
- фаза — красный, коричневый либо белый;
- ноль — голубой, синий -либо черный;
- заземляющий — желтый либо зеленый.
Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.
Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы
Для производства работ потребуется собрать такой инструмент:
- крестовую и плоскую отвертки;;
- нож или скальпель для зачистки изоляции;
- изоленту;
- плоскогубцы.
Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.
Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке
Потому важно выключить все автоматы
Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.
Разметка на стенке
Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.
Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки
Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.
В полученное после сверления отверстие устанавливается подрозетник для крепления устройства
Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.
Выполнение разводки и скрутки
Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.
Сначала нужно разобрать розетку на две части: разделить механизм и панель.
Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.
В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.
Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его
Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Когда появляется необходимость ставить двойную розетку

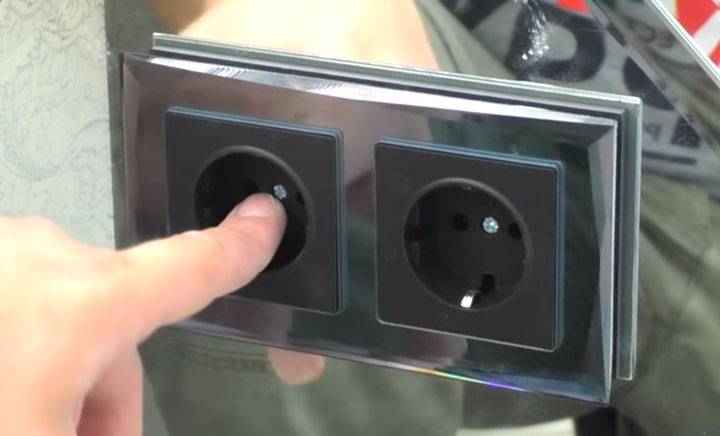

Двойная розетка
В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.
Преимущества такого решения следующие:
- Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
- Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
- Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
- Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.
Виды двойных розеток
Электрическая розетка — устройство, необходимое для подключения электроприборов к сети. Состоит изделие из корпуса (крышки), изолирующего рабочую часть от внешнего воздействия, и основной части с основанием и контактами.
Розетки могут быть не только одинарными, но и двойными, и даже многогнездными в зависимости от количества штепсельных разъемов. Ошибочно думать, что сдвоить одиночные розетки — значит, получить двойную, на деле двухгнездным считается только монолитное устройство.
Существуют разные типы двухместных розеток по модификациям:
- Закрытые. Отверстия устройства закрыты специальными шторами, что удобно для квартир, где проживают маленькие дети.
- Открытые. Внешне представляют собой всем знакомые розетки без закрывающих шторок.
Устройства могут быть с заземлением и без такового. Если предусмотрены заземляющие контакты, это защитит подключенные приборы от сбоев напряжения. Существуют отдельные виды розеток для монтажа на улице и в комнатах с высокой влажностью — влагозащищенные. Первые имеют защиту от грязи и пыли, вторые — от проникновения воды.
Двойные изделия бывают:
- накладными (наружными);
- скрытыми (внутренними);
- стандартными;
- полярными;
- запрограммированными и т. д.
Типы двойных розеток
Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.
Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.
Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии
Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.
Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия
Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.
Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку
На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.
А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.
Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

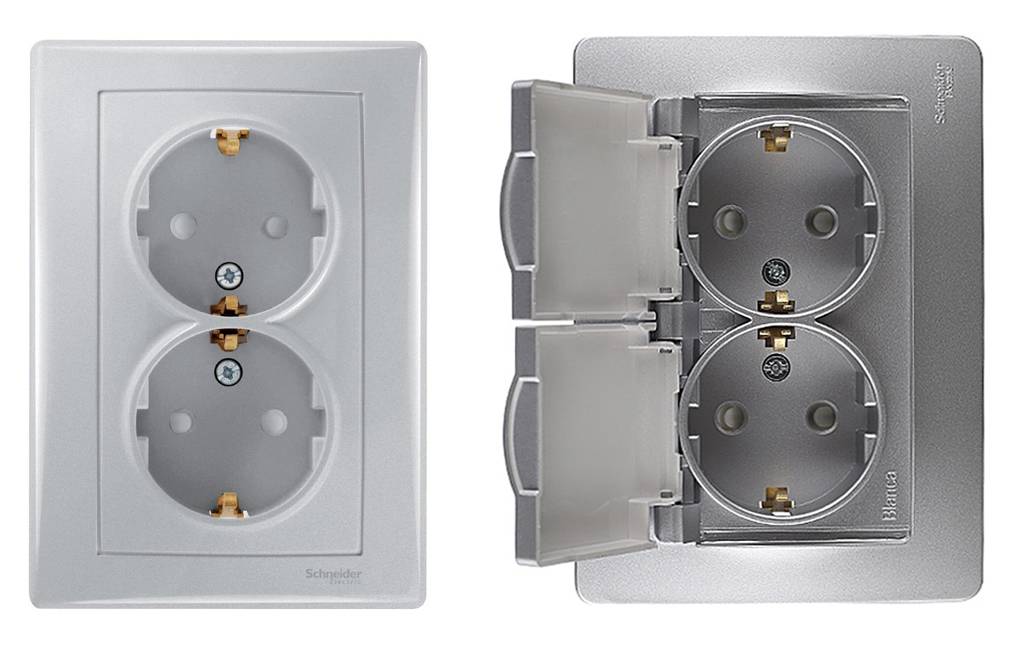

По модификации двойные розетки классифицируют на такие основные типы:
- Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
- Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
- Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.
Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.
В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ
Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.
Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.
Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением
Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.
Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

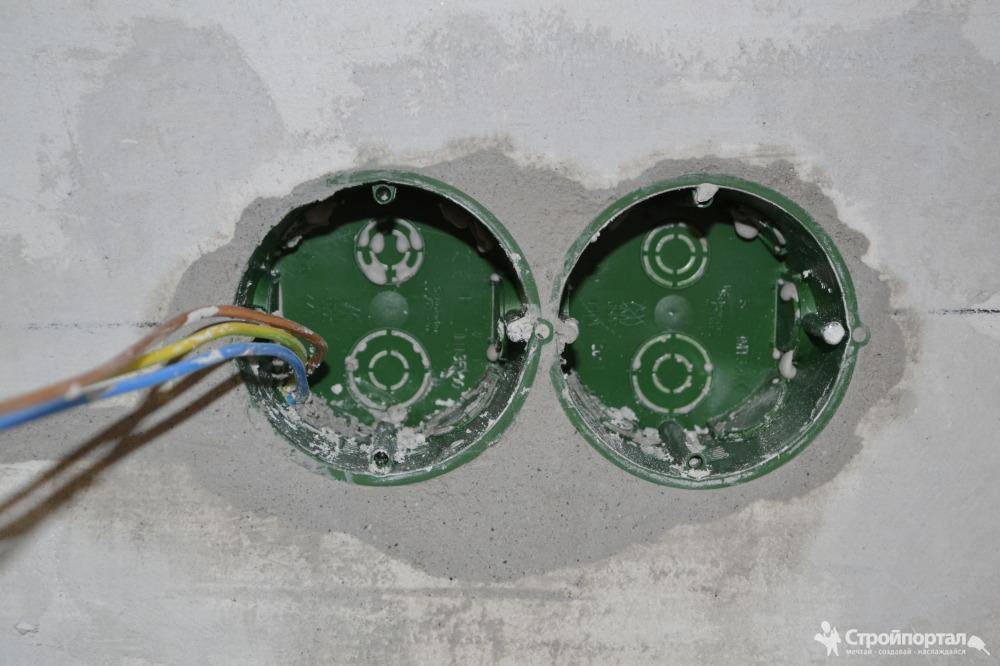

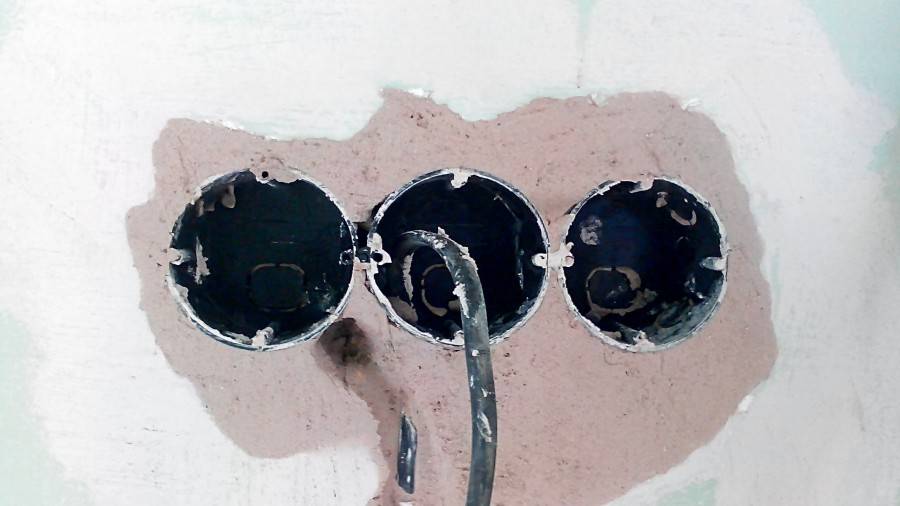

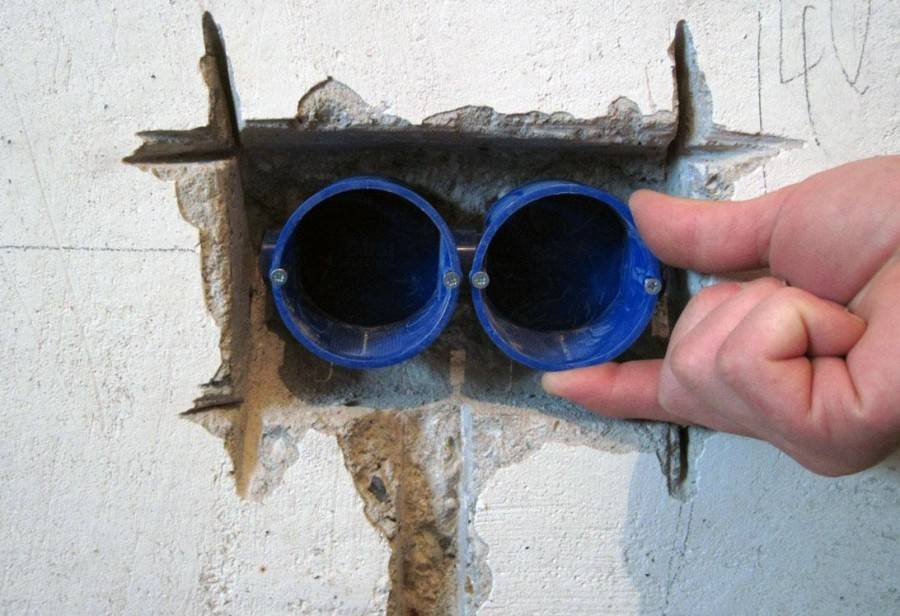

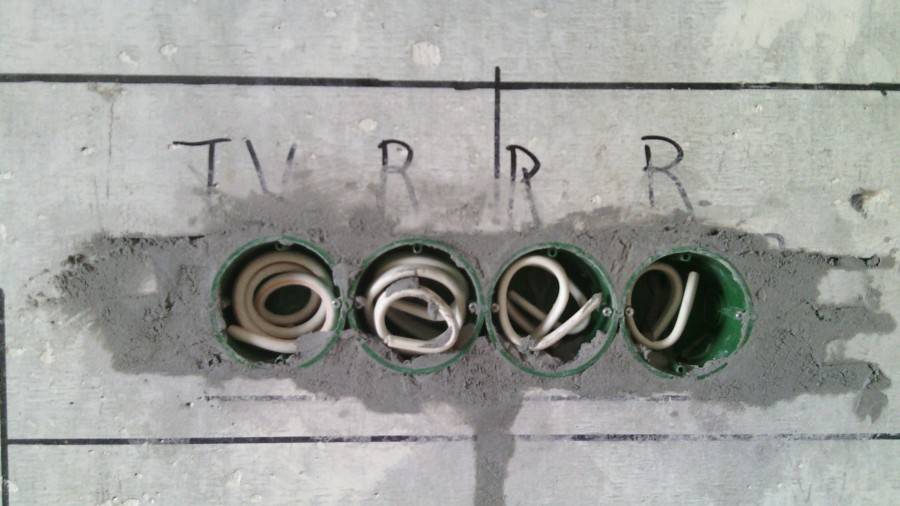

Монтаж подрозетников

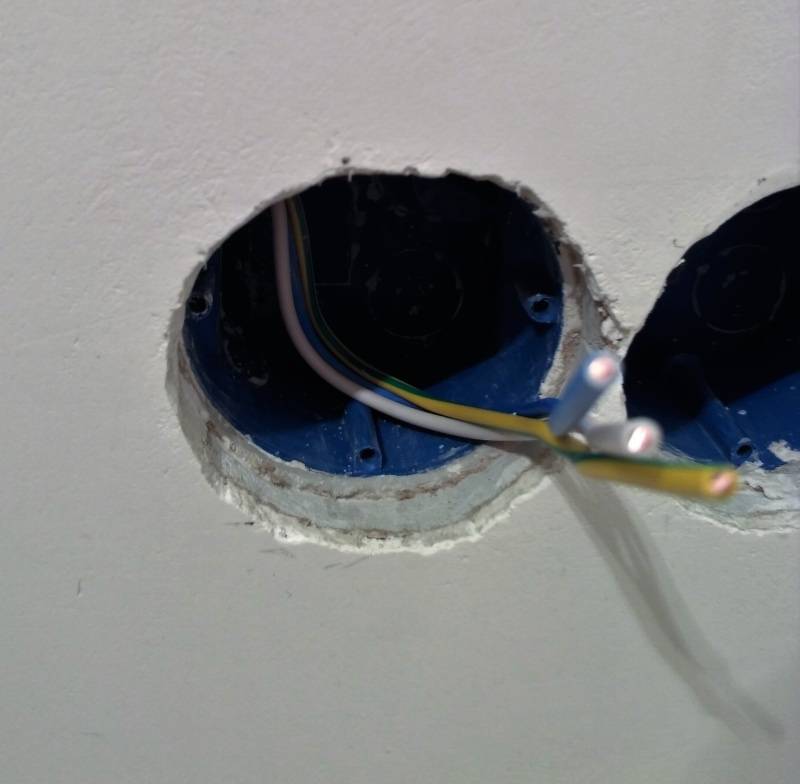

Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.
Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.
Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.
Вечный вопрос: устанавливать подрозетники до или после штукатурки
Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?
На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.
При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?
Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.
Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.
Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.
Как сделать заземление?
Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:
- Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
- Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.
Монтаж двойной розетки с двумя одиночными
В этом случае понадобятся две одинарные розетки, входящие в состав двойной, а также два отдельных подрозетника, монтаж которых осуществляется в том порядке, что в предыдущем случае. Здесь главное правильно сделать разметку. Для этого берут общий корпус, намечают две точки по центру обоих розеточных проёмов.
Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Фаза и ноль должны быть соединены между розетками при помощи шлейфа. Заземляющая жила, подключается отдельно. Её стык фиксируется при помощи специального зажима, затем изолируется. На одной из сердцевин подключается две плюсовых жилы. Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Аналогично подключается ноль. Все провода должны иметь одно сечение. Заземляющие жилы подсоединяют по отдельности.
После подключения обеих розеток к сети, поочерёдно устанавливается их внутренность в подрозетник, потом крепится накладная рамка. Это осуществляется аналогично скрытой установке с одним подрозетником.
Инструменты и материалы
Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.
Чтобы установить розетку, необходимы дополнительные материалы:
- изоляционная лента;
- подрозетник;
- саморезы.
Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.
Подготовительные мероприятия к установке
Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола
Это важно в целях соблюдения основных правил безопасности и эстетики
Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.
Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока
Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования
На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.
Особенности монтажа устройства
Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.
Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее
При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.
Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.
Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.
В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.
Галерея изображений
Фото из
Шаг 1: Перед проведением любых электромонтажных работ следует отключить питание и проверить напряжение мультиметром
Шаг 2: Для проведения установки надо отделить лицевую панель от механизма устройства, банально развинтив фиксирующие шурупы

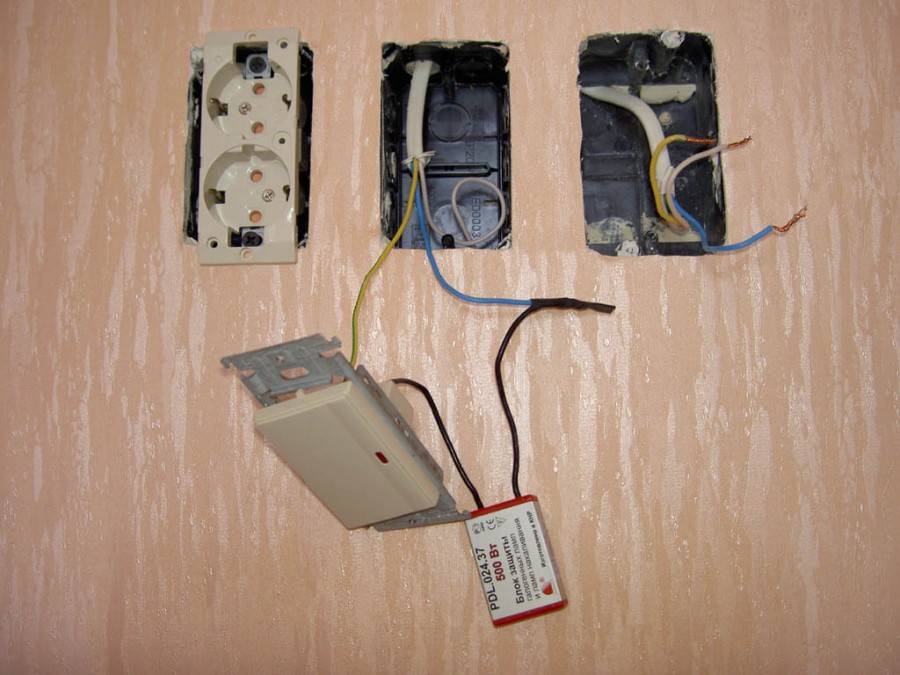

Шаг 3: Из гнезда с подведенным к нему силовым трехжильным кабелем нужно извлечь провода длиной около 10 см
Шаг 4: Края проводов надо освободить от полимерной изоляции, аккуратно подрезав из бокорезами или пассатижами. Зачищаем примерно на 1 см

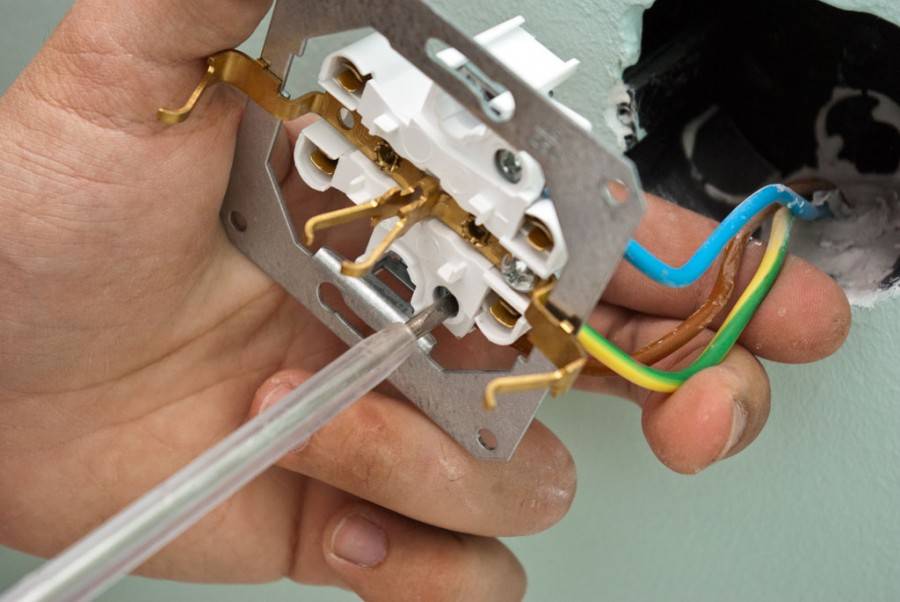

Шаг 5: К механизму розетки подсоединяются провода. Синий «ноль» и коричневая «фаза» к соответствующим зажимам, желто-зеленая «земля» по центру
Шаг 6: В сформированную в стене нишу или в подрозетник осторожно заводятся провода с подключенным к ним механизмом
Шаг 7: После проверки совпадения сторон механизма с горизонтальными и вертикальными направлениями его закрепляют посредством завинчивания установочных винтов
Шаг 8: В завершении к зафиксированной в гнезде рабочей части устройства подсоединяется лицевая панель, затем включается питание и проверяется работоспособность розетки
Отключение электропитания силовой линии
Отделение лицевой панели от механизма розетки
Подготовка проводки для подключения механизма
Зачистка краев проводов для подключения
Подсоединение проводов к розетке
Фиксация механизма розетки в гнезде
Крепление рабочей части розетки в гнезде
Установка лицевой панели розетки
Особенности подключения блока
Модульные розетки с рамкой сооружаются для питания маломощных приборов. Иногда модуль достигает 6 единиц в одном ряду. Для эстетики они объединяются специальной рамкой, которая подбирается под цвет обоев, помещения, мебели.
При установке необходимо строго соблюдать расстояния между отдельными блоками в ширину разделительной полосы рамки. Действия по установке аналогичны монтажу дополнительной розетки. Только расстояния будут минимальны и зависеть от ширины подстаканника, размера рамки.
Последовательно подключаем проводники к клеммам каждой розетки из блока.
При монтаже постарайтесь избежать распространенных ошибок:
- Сечение провода должно быть не меньше, чем у существующего устройства.
- Материал провода обязан быть одинаковым, во избежание коррозии. Клеммником WAGO с антикоррозионной смазкой разрешается соединять провода из различного материала.
- Нарушение очередности соединения проводников. Необходимо разобраться с их предназначением.
- Недостаточно прочное соединение. Для определения баланса затяжки необходим опыт электромонтажных работ.
- Недопустимо укладывать кабель по диагонали стены. Он должен идти только сверху.

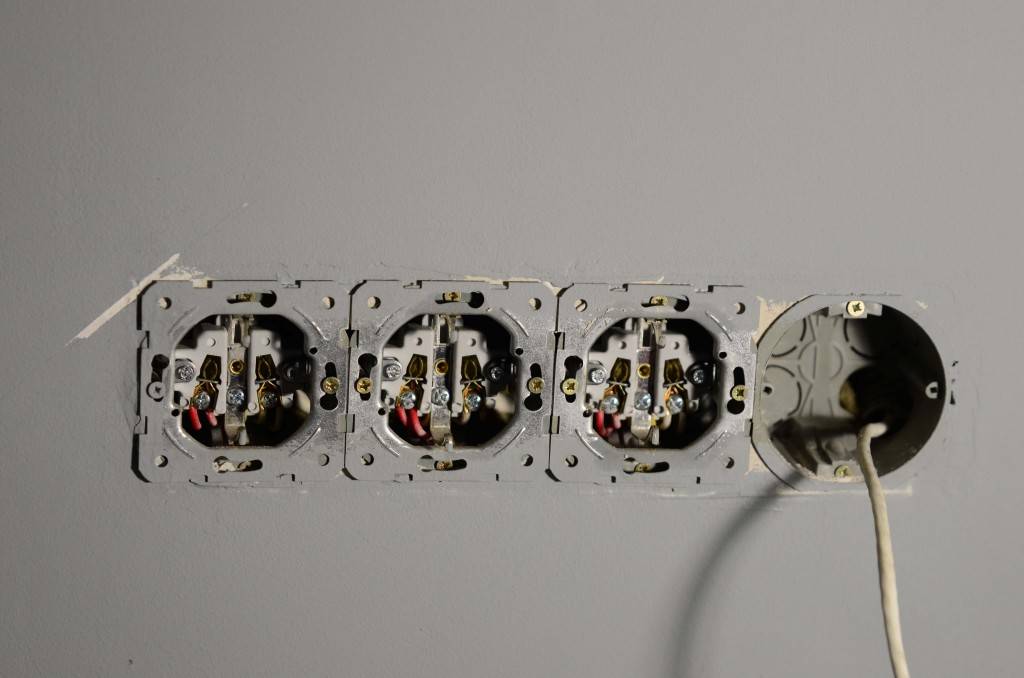

Наиболее простой способ «размножения» розеток — установка двойного экземпляра. Это делать быстро и удобно.
Источник

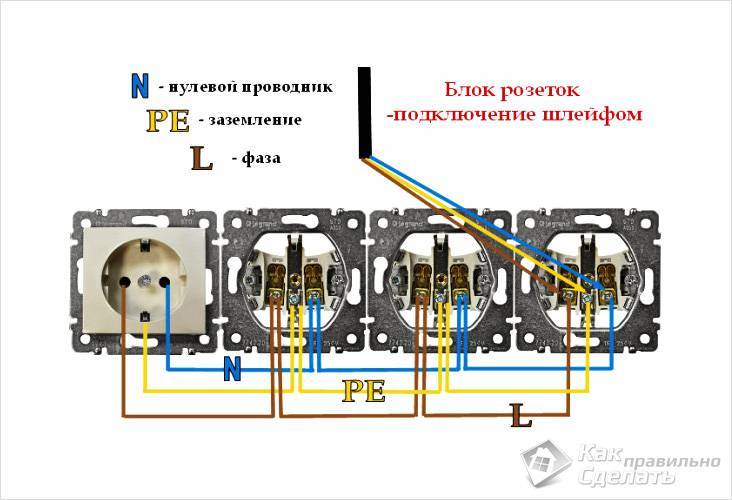

Подключение розеток шлейфом
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
категорически нельзя
можно в отдельных случаях
можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

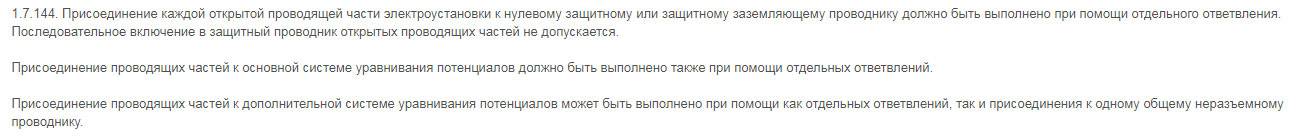

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Новая розетка
Сначала ставится стандартный подрозетник. Он всегда является залогом надежно зафиксированной розетки. Его часто прихватывают ещё и алебастром или шпаклевкой, чтобы увеличить прочность сцепления со стеной. Потом подключают все кабеля. Внешняя изоляция снимается ножом с пяткой.
Не надо оставлять слишком большой запас провода. Они не к чему здесь. Только помешает при установке всего механизма. Запас не должен превышать 10 сантиметров. Если провода были коротки, то их можно наращивать. После чего зачистите изоляцию с токопроводящих жил.
Двойные розетки с крышкой ни чем не отличаются от других версий. Лишь внешне выглядят более эстетично. Здесь провода подключаются по абсолютно такой же схеме. Провод фазы всегда коричневый, ноль – синий, заземляющий – зелено-желтый.
Откручиваем винтики и устанавливаем по местам все проводки, потом хорошо всё затягиваем. На какую именно клемму устанавливать фазу или ноль безразлично.
Самое главное, чтобы они не подключались к одному и тому же контакту. Может в таком случае произойти замыкание. Заземление крепится к центровому контакту, который расположен на скобе. Рядом можно заметить знак заземления.
Как подключить двойную розетку самому
Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

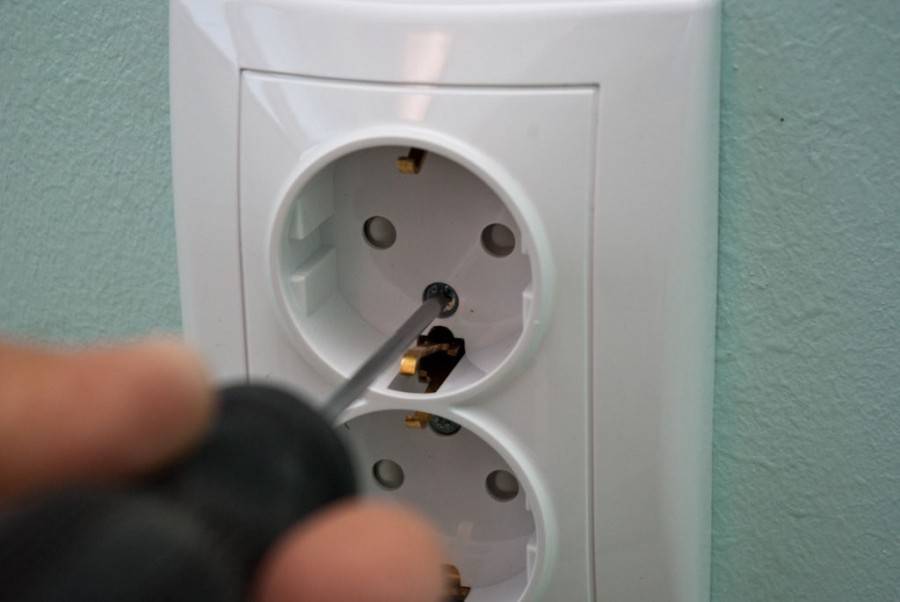

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

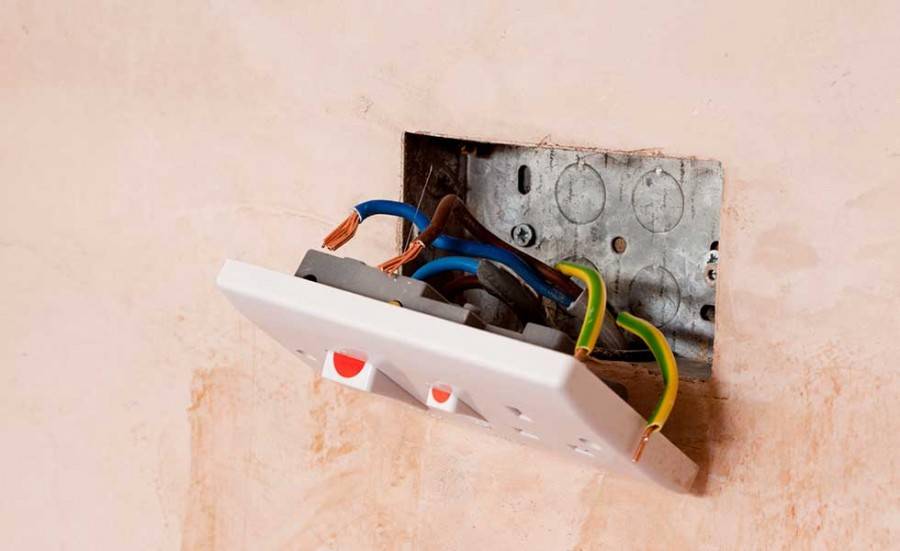

Вот они перед нами:
Подключение двойной розетки
В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.
Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
