Как поменять и переделать розетку — инструкция по замене

Порядок демонтажа старого изделия

Демонтаж старой розетки Замена розетки начинается с демонтажа старого изделия, пришедшего в негодность

Перед тем как заменить старую розетку, следует обратить внимание на способ ее фиксации в месте установки. В соответствии с этим признаком все существующие модели делятся на внутренние и накладные

Первые монтируются в заранее подготовленном в стене отверстии, куда предварительно вставляется пластиковый корпус, используемый в качестве держателя. При их демонтаже потребуется проделать следующие операции:

1. В первую очередь нужно обесточить линию, в которой смонтирована данная розетка. Для этого следует отключить соответствующий линейный автомат.
2. С изделия снимается декоративная крышка, которая крепится посредством винта.
3. Ослабляются контакты, крепящие нулевой и фазный провод, а затем из них вытаскиваются подводящие провода.
4. Остается отвернуть фиксирующие внутреннюю розетку винты, после чего она удаляется из пластикового корпуса, закрепленного в стене.

Чтобы сменить изделие в открытом (наружном) исполнении, первые три операции проделываются в описанной ранее последовательности. В данном случае корпус розетки закреплен шурупами на специальном подрозетнике, с которого нужно будет ее удалить.

Как поменять розетку под напряжением?

Может возникнуть такая ситуация когда нужно срочно заменить розетку, а отключить ее нет возможности. Сразу предупреждаю, что вы подвергаете себя риску получить удар током. Прикасаться к открытым токоведущим частям розетки нужно только хорошо изолированными плоскогубцами или изолированной отверткой.

Изолированная отвертка

На отвертку одевает кембрик, оставляя 5 мм на конце отвертки. Перед отключением розетки определите фазный провод, который нужно изолировать после отключения. Нейтральный провод можно не изолировать

Сняв осторожно провода, замените розетку и после установки в подрозетник закройте декоративную крышку

Куда подать документы для замены водительского удостоверения

Финальный пункт назначения — ГИБДД. Но стартовать можно из разных точек.

Обратиться в ГИБДД

Можно без посредников перейти к главному боссу — обратиться в ГИБДД с документами, взять талончик, а потом действовать согласно указаниям сотрудников. Скорее всего, предшествовать подаче бумаг будет очередь — большая или огромная. Так что выясните заранее, нельзя ли записаться на приём ко времени — по телефону или другим способом.

На месте вы заполняете заявление, платите госпошлину по выданным реквизитам, фотографируетесь и, собственно, сдаёте документы. Перечислить деньги можно и заблаговременно, но нужно быть точно уверенным в реквизитах.

Если принесёте документ об уплате госпошлины, это дополнительный бонус. Предоставлять его не обязательно: найти эту информацию сотрудник может и должен по внутренним каналам. Но при наличии чек может улучшить взаимопонимание между вами.

Подать документы через МФЦ

Не каждый МФЦ принимает документы на замену прав, так что выясните перед визитом, делает ли это выбранный вами центр. Можно прийти и взять талончик или записаться на приём заранее. В остальном процесс тот же, что и в ГИБДД, включая нюансы с оплатой госпошлины.

Забирать удостоверение придётся также в МФЦ.

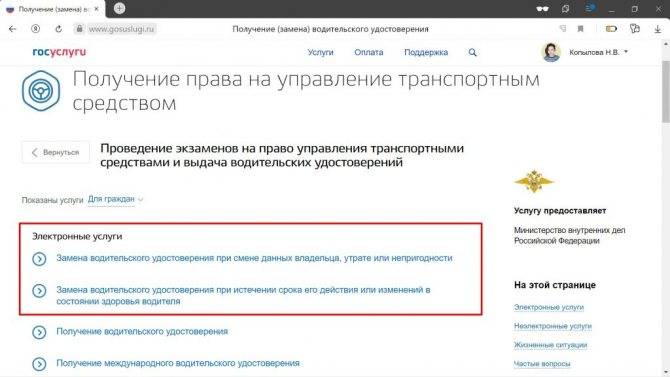

Подать заявление через «Госуслуги»

Проще всего записаться на приём в ГИБДД ко времени через «Госуслуги». Посетить инспекцию всё равно придётся, но в ваших отношениях появится определённость.

Сначала выберите причину замены удостоверения, чтобы подать соответствующее заявление. В первом случае это порча, утрата документа или изменение личных данных, когда медицинская справка не нужна. Во втором — ухудшение здоровья или истечение срока действия прав, когда заключение врачей необходимо.

При любом из вариантов вам нужно будет указать персональные и паспортные данные, адрес регистрации, причину замены удостоверения, внести информацию со старых прав и с медицинской справки, если она есть и требуется.

Потом вам на почту придёт приглашение явиться к назначенному часу в выбранное вами отделение ГИБДД. Имейте в виду, что время в письме может отличаться от того, что вы указали, — это техническая ошибка. Ориентируйтесь на свой изначальный выбор.

Принцип замены розеток

Обычно выходят из строя те розетки, которыми чаще всего пользуются.

Причин, требующих переделать розетку, может быть множество. Это:

• нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
• с целью совершенствования электрического оборудования;
• при смене дизайна с банальной эстетической точки зрения.

В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.

Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов

Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:

• Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса.
• Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.
• Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.

При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.

Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.

Это интересно: Основные виды электрических розеток: внимательный взгляд на вопрос

Установка подрозетника для новой розетки

Вставив новый подрозетник в отверстие, следует его зафиксировать, используя раствор, приготовленный из сухой гипсовой или цементно-песочной смеси. Но, все же лучше работать с гипсовыми растворами.

Для его приготовления в емкость с небольшим количеством воды добавляется сухая гипсовая смесь (лучше строительный гипс – алебастр, его раствор быстрее подсыхает) и тщательно перемешивается. Раствор готовится такой густоты консистенции, чтобы он мог удерживать подрозетник в отверстии даже в не застывшем состоянии.

Далее достаточно большое количество приготовленного раствора с помощью шпателя необходимо перенести в отверстие в стене и равномерно разровнять по всем его краям. Затем нанести этот же раствор на торцевую часть подрозетника с предварительно выломанным в нем окошком для ввода электрических проводов, продеть в это окошко провода и вставить подрозетник в отверстие. Остается заполнить щели в отверстии раствором и заделать им имеющиеся повреждения в стене.

Закончив, таким образом, монтаж нового «стакана», необходимо подождать пока раствор высохнет и затем уже продолжать установку новой розетки.

Чтобы подготовить провода для подключения питания к розетке, с их краев необходимо, используя кусачки, снять изоляцию и «откусить» лишнюю часть жилы. В данном случае для электропроводки использовался алюминиевый провод, проложенный в стенном туннеле. Если длина провода излишняя, то этот излишек провода лучше убрать в туннель, а не «откусывать».

В случае недостаточной длины провода, его можно удлинить путем присоединения к нему небольших отрезков нового провода. Но при этом следует придерживаться следующих правил: удлинение алюминиевого провода необходимо производить с использованием клеммной колодки, а медный провод можно удлинить, просто скрутив провода, а затем запаять и изолировать это соединение.

Подключение и установка новой розетки

Теперь уже замена розетки близится к концу. Остается подключить ее и зафиксировать в стене.

Снимаем с новой розетки панель, открутив центральный болт. В ее контакты поочередно вставляем оголенные концы проводов и закрепляем их там, затягивая соответствующие болты контактов с помощью отвертки.

Затем розетка вставляется в подрозетник, выравнивается по горизонтали и фиксируется нижним и верхним винтами. Для исключения перекоса розетки завинчивать эти винты следует поочередно до надежной ее фиксации.

Завершает монтаж розетки установка панели (крышки) и фиксация ее центральным болтом без приложения при этом чрезмерных усилий, чтобы ее не повредить.

Остается проверить надежность фиксации розетки. Вставьте в нее вилку одного из электроприборов и вытащите ее. В случае если розетка закреплена в коробке слабо, сильнее закрутите болты ее распоров. Вновь установив панель розетки, можно подключать электропитание на электрощите.

Надеемся, что наши советы, как заменить розетку самостоятельно, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Для постоянных читателей выложил видео на канале Ютуб. Подписывайтесь на новые видеоролики.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети

Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

Демонтаж розетки выполняют в такой последовательности:

1. Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
2. Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
3. Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

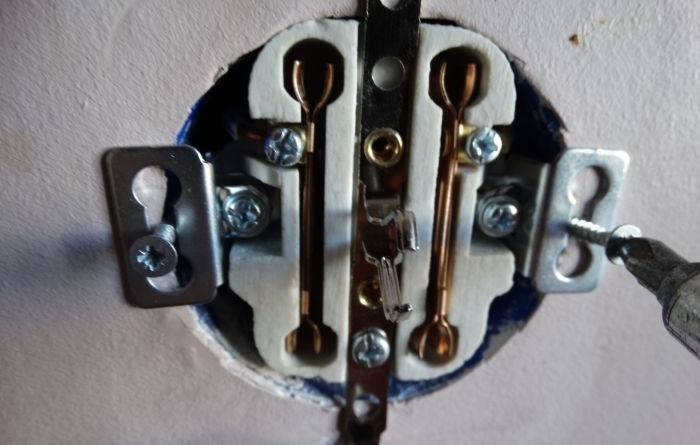

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Демонтаж старой розетки

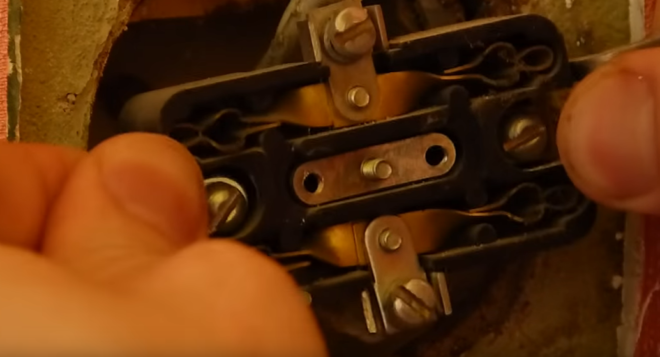

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

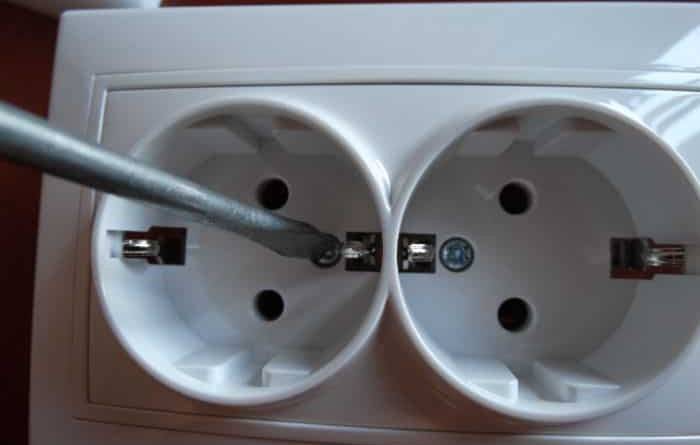

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

• Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
• Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

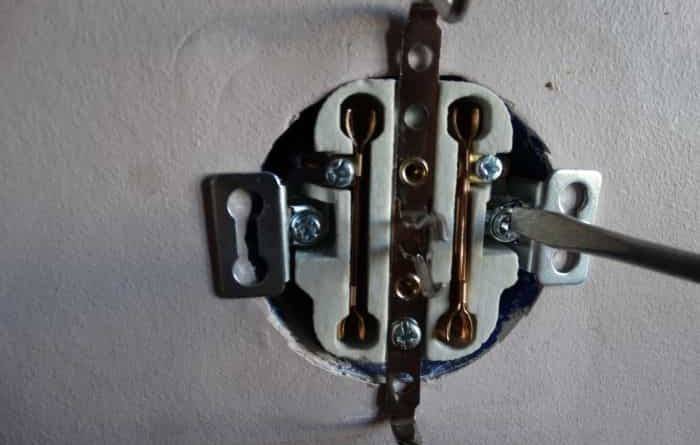

откручиваем винт удерживающий распорные лапки

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

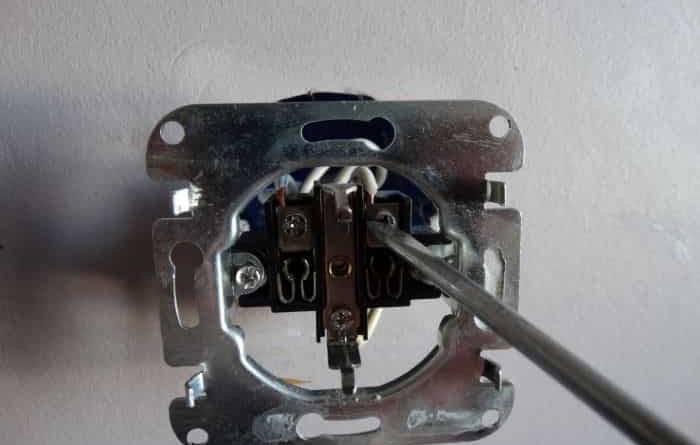

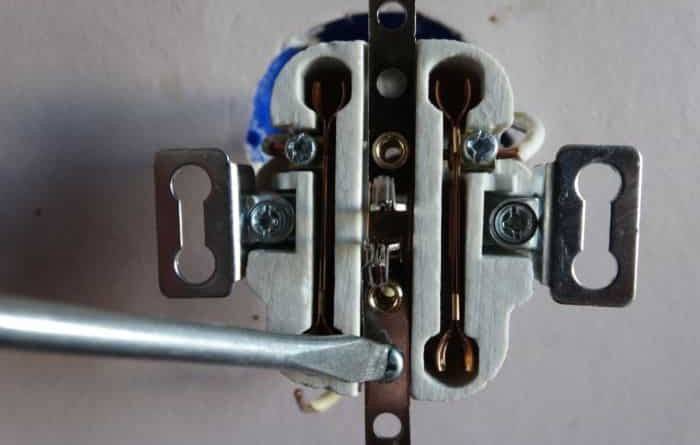

откручиваем винт удерживающий провод

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

вытаскиваем старую розетку

розетка демонтирована

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:

Что такое фаза?

Для начала разберемся, что такое«ноль» и «фаза» . Если объяснить эти термины своими словами то:

• «фаза»: провод, по которому ток идет к источнику, он имеет изоляцию красного или коричневого цвета;

• «ноль»: по нему ток движется в обратном направлении, к нулевому контуру, цвет такого провода синий.

Если присутствует провод заземления

, то он обозначается желтым или зеленым цветом. Однако в старой электропроводке изоляция может быть одного цвета. Да и в новых застройках правила могут грубейшим образом нарушаться – не слишком внимательный электрик цвета проводов может просто перепутать. Поэтому при замене розетки обязательно проверяем расположение фазы (этот процесс мы опишем чуть далее).

Виды проводов

Как найти нужный автомат

Свой учетный прибор можно найти по серийному номеру, указанному в договоре

В старых зданиях щитки находятся в плачевном и аварийном состоянии. Если электрики не промаркировали линии и приборы, найти свое направление крайне затруднительно.

Варианты действий:

• Попытаться с помощью фонаря найти нанесенные ранее надписи, которые частично стерлись или припали пылью.
• Проследить направление кабеля. На площадках, где 2-3 квартиры, вычислить свой провод несложно.
• Путем увеличения и уменьшения нагрузки определить свое устройство по частоте вращения диска или миганию индикатора.
• Найти свой учетный прибор по серийному номеру, указанному в договоре.
• Вызвать специалиста и попросить его показать свой автомат.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Для подключения бытовых приборов повышенной мощности (электрические плиты и духовки, бойлеры, варочные панели и т.д.) используются силовые розетки на 32 А и более – устойчивые к нагреву устройства с более мощными контактами.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Порядок установки

Следующим этапом станет установка нового устройства.

Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.

Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.

После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.

Завершающий этап — установка лицевой пластмассовой части. Для этой цели  до упора отвёрткой закручивается ранее снятый болт

При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы.

В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.

Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:

1. Выключаются “пробки” или “автомат”.
2. Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
3. Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
4. Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
5. Жилы силового кабеля отсоединяются от клемм.
6. С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
7. Шурупами внутренняя часть розетки фиксируется к стене.
8. В клеммы вводится проводник, крепление затягивается с помощью винтов.
9. Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.

Работа по установке внешней розетки завершена.

Необходимые материалы и инструменты

Следует отметить, что список реквизита будет довольно объемным. Однако, не стоит пугаться, так как перечень представляет необходимый набор для любых возможных работ по монтажу электрических розеток. Инструмент, необходимый именно в вашем случае, будет гораздо меньшим и будет зависеть от конкретного типа монтажа.Необходимые материалы:

• непосредственно новая розетка;
• стартовая сухая смесь;
• короб (подрозетник);
• виниловая изоляционная лента (изолента);
• кабель необходимого сечения;

Подходящий инструмент:

• угловая шлифовальная машина (болгарка);
• круг на болгарку по бетону;
• перфоратор или ударная дрель;
• отвертка фигурная или прямая;
• индикаторная отвертка;
• измерительный прибор (вольтметр);
• пассатижи с изолированными ручками;
• ручной паяльник;
• уровень для отметки штроб;
• шпатель для замазки;
• съемник изоляции;
• диэлектрические перчатки;
• нож;
• фонарик;

Демонтаж старой:

1. Заранее подготовьте все необходимые инструменты, новую розетку и остальные материалы. Положите их так, чтобы можно было свободно до них дотянуться, и чтобы они не мешали вам.
2. С помощью индикатора фазы или мультиметра выясните, по какому проводу подается фаза. Запомните цвет этого провода. Если провода имеют одинаковый цвет, пометьте нужный нешироким кусочком изоленты.
3. При возможности обесточьте всю электрическую проводку в квартире. Это поможет не опасаться ударов током и позволит работать более уверенно. Если в вашем доме электрическая сеть состоит из нескольких параллельных сегментов, то можете отключить тот сегмент, который подает ток в комнату, где вы собрались менять розетку. Для этого в распределительном щитке отключите необходимый автомат. Если на улице уже темно или в комнате недостаточное освещение – воспользуйтесь фонариком.
4. С помощью отвертки отвинтите центральный болт старой розетки, чтобы снять переднюю панель.
5. Аккуратно проверьте наличие электрического тока с помощью измерительного прибора или индикатора напряжения. Если на какой-либо клемме светодиод индикатора загорелся – электричество отключено не полностью. Постарайтесь его отключить заново.
6. Теперь нужно освободить провода от контактов. Отвинтите болты зажимов проводов и с помощью пассатижей выньте провода из клемм. Освобожденные провода расположите так, чтобы они не касались друг друга или самой розетки. Для надежности можете заизолировать их изолентой.
7. Далее вынимаем старую розетку из подрозетника. Стоит учесть, что в некоторых старых квартирах, внутренними коробами могли не пользоваться и розетку крепили прямо в отверстие в бетоне.
8. Отвинчиваем распорные болты крепления розетки, чтобы освободить ее. Иногда она может крепиться с помощью дополнительных крепежных шурупов, которые располагаются по бокам внутреннего стакана или же сверху и снизу. Отвинчиваем их и вынимаем розетку.

Как добавить дополнительную розетку имея две отвертки?

Порядок подключения розетки

1. Нужно отключить электропитание. Находим главный щиток и выключаем два входных тумблера

Положение вверх – включено!

Положение вниз выключено!

2. Подготовка места, обеспечить доступ к месту замены розетки!

3. Снимаем пластиковую панель с помощью отвертки

4. Видим два винта вкрученные в корпус монтажной коробки, выкручиваем и переходим к следующему этапу

5. На следующем фото видны регулировочные винты, они же и зажимные, можно крепить розетку и только на них не используя дополнительных винтов, они расклинивают розетку внутри монтажной коробки и не дают ей вылезть наружу.

Отпускаем винты до состояния свободного хода розетки в подрозетнике (монтажной коробке), и переходим к следующему действию

6. Вытаскиваем розетку и подрозетника

Видим два провода подходят к розетке, расположенные на одной стороне и подходят к зажимным клемам, это силовые а один с противоположной стороны подходит к клемам заземления.

Откручиваем их с помощью отвертки и высовываем провода из соединения

7. Переходим непосредственно к монтажу новой розетки.

Распаковываем и монтируем силовые провода к клемам новой розетки и заземление к соответствующим клемам новой розетки.

8. Готово! Осталось вставить в подрозетник и закрепить розетку.

Не будем изменять правила крепления и закрепим розетку как и прошлую на дополнительные винты в корпус

Ставим пластиковую панель и незабываем вернуть в верхнее положение входные тумблеры на вводном щитке!

Розетка готова! Все работы по замене розетки для новичка занимают приблизительно 20-30 минут.

Монтаж новой проводки

Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.

Монтируем распределительный щиток

В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.

В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.

Стандартно внутренности щитка располагают так:

• Снизу – земля;
• Сверху – ноль;
• Между ними – автоматы.

Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.

Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.

Монтируем скрыто

Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:

1. С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
2. В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
3. В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;
4. В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
5. Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.

Монтируем открыто

В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична

Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены

В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.

Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.

Меры безопасности при отключении квартиры от энергоснабжения

Все электротехнические работы следует выполнять стоя на диэлектрическом коврике

При неумелом обращении и халатности электричество представляет собой смертельную угрозу для жизни человека, пожарную опасность для зданий и сооружений.

Во время проведения электротехнических работ нужно соблюдать следующие меры безопасности:

• во избежание поражения током все манипуляции проводить, стоя на диэлектрическом коврике;
• не касаться оголенных проводов руками;
• пользоваться инструментами со степенью защиты от 1 кВт;
• не проводить работы под напряжением;
• запоминать расположение проводов в клеммах;
• при малейшем риске постороннего вмешательства ставить у автомата охрану.
