Мультиметры и инструкция по пользованию тестером

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Как пользоваться цифровым мультиметром?

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора. Инструкция по применению для новичков выглядит следующим образом:

Принцип пользования

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

Измерение сопротивления

Сопротивление определяется так:

  1. Черный провод вставляется в разъем “СОМ”, красный – в разъем “VΩmA”.
  2. Далее к одной ножке элемента прикладывается черный щуп, к другой – красный.
  3. Если проверяемый элемент впаян в плату, одну ножку нужно выпаять и поднять так, чтобы не было контакта с платой.
  4. Какой щуп к какой ножке прикладывать, не имеет значения.
  5. Дисковый указатель должен быть выставлен на сектор измерения напряжения (со значком Ω) и тот порядок величины сопротивления, на который вы рассчитываете.

Измерение напряжения

При проведении измерений необходимо различать, какой род тока измеряется – постоянный или переменный, и соответственно подключать щупы. Постоянный ток имеет сокращенное название “DC” (direct current), графически часто изображается просто короткой горизонтальной линией (-). Переменный ток имеет сокращенное название “AC” (alternating current) и обычно изображается волнистой линией (~) соответственно.

Будьте осторожны при проведении измерений, высокое напряжение опасно для жизни!

Напряжение измеряется так:

  1. Черный провод должен быть в разъеме «СОМ», красный – в разъеме “VΩmA”.
  2. Диск нужно установить в сектор для измерения напряжения – для переменного в «ACV» (~), для постоянного в «DCV» (–), а точное положение диска определяется в соответствии с величиной измеряемого напряжения с заведомым превышением измеряемой величины. Например, для проверки напряжения в розетке 220 Вольт диск должен стоять на 750 Вольт.
  3. Какой щуп куда прикладывать – без разницы. Только постарайтесь, чтобы ваши пальцы и кисти не прикасались к токоведущим частям и кончиками щупов.
  4. После соприкосновения щупов с проводниками на табло будет указано замеряемое напряжение.

Помните, что чем вероятнее попадание удара молнии или короткое замыкание в цепях с большими токами, тем больше осторожности следует проявлять при измерениях

Как прозвонить мультиметром?

Такая опция применяется для «прозвонки», например, проводов и электропроводов. Реализуется она следующим образом:

  1. Обесточивается линия, для чего выкручиваются пробки, или отключается центральный аппарат.
  2. Освобождаются провода, например, в распределительной коробке раскручивается скрутка, откручиваются клеммы в розетке.
  3. Два конца замыкаются, причем с любой стороны.
  4. Включается тестер и проверяется на работоспособность, для чего соединяются щипцы, после чего должен прозвучать сигнал и высветится значение “0” или близкое к данному параметру.
  5. Щипы мультиметра прикладываются к концам проводки. Если издается звук и высвечивается значение, близкое к нулю, значит, провод не поврежден.

При помощи мультиметра можно обнаружить линию с коротким замыканием, для чего провода разъединяются и попарно звонятся тестером.

Как применяется данная функция тестера, можно наглядно увидеть в следующем ролике:

Пользование другими функциями

Большинство видов мультиметров имеют режим звуковой индикации для короткого замыкания цепи. Если между щупами есть прямой контакт – мультиметр издает пронзительный писк. Этим режимом удобно пользоваться при проверке целостности проводов, наличия контактов между клеммами, “прозвонке” диодов и других элементов. Мультиметр при этом не требуется держать в руках, его можно вообще положить в нагрудный карман, например. При желании можно подобрать мультиметр со световой индикацией.

Но будьте осторожны! Динамик или светодиод могут быть неисправны, и вы будете считать, что провода разомкнуты, а на самом деле по ним может пойти ток с непредсказуемыми последствиями!

Кроме того, некоторые мультиметры обладают способностью определять емкость конденсаторов, индуктивность катушек, коэффициент усиления маломощных транзисторов, частоту колебаний (обычно до 20 килогерц), температуру в помещении с помощью встроенного терморезистора, температуру предметов и сред с помощью входящей в комплект термопары.

Как проверить мультиметр на работоспособность

  1. Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:
  2. Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем «COM» или «-», а красный – в разъем «Ом» (Ω), или «омега».
  3. Перевести большой дисковый указатель в положение «прозвонка».
  4. Совместить металлические концы щупов друг с другом.

После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.

Что такое мультиметр

Мультиметром называют аппаратуру, которой измеряют параметры электрического тока. Причём тестер — другое имя устройства — сочетает функции измерительных приборов, которыми определяют силу тока, напряжение сети и сопротивление проводника. С помощью мультиметра выискивают наличие разрывов в электрических сетях, проверяют работоспособность электронных компонентов: диодов, конденсаторов, триодов и других элементов.

Мультиметры подразделяются на аналоговые (стрелочные) и цифровые; в аналоговых тестерах результат измерения показывается в виде отклонения стрелки на градуированной шкале, а цифровые мультиметры информацию отображают цифрами на дисплее

Лёгкий, компактный, простой в использовании тестер — незаменимый помощник домашнего умельца, которому поможет быстро и точно определить причину неполадок в электрических схемах бытовой техники, автомобилей, домашней электропроводки, электроинструмента.

Схема работы аналогового тестера и цифрового мультиметра

Вначале мультиметры были аналоговыми (стрелочными) и назывались тестерами. В их комплектацию обязательно входят два провода со щупами, которыми замыкаются участки электропроводки, электронных компонентов, контактов. Итог измерений определялся по положению стрелки на одной из шкал: отдельно для напряжения, своя для силы тока, индивидуально для сопротивления.

Принцип действия механизма магнитоэлектрической системы — взаимодействие электрического тока, проходящего по обмотке рамки, с магнитным полем постоянного магнита

Зачастую шкалы делают разного цвета, чтобы улучшить зрительное восприятие. Основные узлы аналогового мультиметра: постоянный магнит, подвижная индукционная катушка, соединённая с ней стрелка и пружина противодействия.

Главный механизм в аналоговом тестере — стрелочная головка, которая представляет собой довольно чувствительное электромеханическое устройство, выполненное в виде миниатюрной катушки, подвешенной на пружинках. Ток, проходя через витки катушки, помещённой в магнитном поле, поворачивает её на определённый угол, тем самым отклоняя стрелку — закреплённую на ней — и, преодолевая сопротивление пружины, устанавливает в конкретном положении. Эта позиция стрелки на размеченной шкале в форме дуги и является измеренным значением нужного параметра.

Понятно, что точность такого тестера зависит от нескольких факторов: положения в пространстве, механического воздействия (например, дрожания руки), температуры окружающей среды. В аналоговом мультиметре предусмотрено наличие специального регулирующего устройства, которое помогает выводить стрелку на ноль перед началом измерений.

На схеме представлена принципиальная схема простого аналового мультиметра, ведущего измерения с помощью шунтирующих резисторов

Стрелочный прибор в устройстве прост.

В качестве источника питания во всех видах мультиметров используется батарея типа КРОНА

Его конструкция состоит из набора тщательно подобранных высокоточных резисторных шунтов разного номинала, нескольких диодов, микроамперметра и собственного источника питания, используемого для измерения сопротивлений.

В настоящее время цифровые мультиметры базируются на достижениях микроэлектроники, для которой характерно органическое единство физических, конструкторско-технических и схемотехнических аспектов

По стоимости цифровой измеритель ненамного дороже стрелочного аналога, потому что уже давно налажено массовое производство чипов микроэлектроники, поэтому стоимость их невелика. Удобство использования цифрового мультиметра заключается в его достоинствах:

  • точности;
  • наглядности (цифры воспринимаются зрительно привычнее, чем положение стрелки на мелко градуированной шкале);
  • автоматического выбора диапазона измерения (вольты, амперы или омы).

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того, чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.

При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок. Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Как проверить мультиметр на работоспособность?

Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:

  1. Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем “COM” или “-”, а красный – в разъем “Ом” (Ω), или “омега”.
  2. Перевести большой дисковый указатель в положение “прозвонка”.
  3. Совместить металлические концы щупов друг с другом.

После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Как настроить мультиметр

Рассмотрим, как правильно пользоваться цифровым мультиметром для чайников. После включения прибора переведите селектор ручки в нужный сектор измерений — напряжение, сила тока, омметр, температуру, прозвон или другие. Зная примерные параметры измеряемых величин, устанавливаем большее значение в секторе. При неправильно выбранном значении при замере напряжения в старшем разряде появится 1. Это будет обозначать бесконечное напряжение. Стрелочный тестер попросту зашкалит и упрется стрелкой в упор. Если заранее не знаем величину измеряемого параметра, то ставим самое большое значение и касаемся щупами. Если значение на экране ниже следующего предела сегмента, то поворачиваем ручку на меньшее значение. В аналоговом этот процесс повторяется, если стрелка реагирует кое-как, почти не отклоняясь от нуля.

Подробная инструкция по пользованию цешкой идет с каждым экземпляром

Важно научиться работать тем прибором, который у вас есть, ведь отличия иногда значительны

Прозвонка лампочек

Лампа накаливания подчиняется следующему алгоритму:

  • Мультиметр ставится в режим прозвонки.
  • К центральному контакту лампочки подносится любой из пары щупов.
  • Второй подносится к боковому контакту.
  • Звуковой сигнал сообщает об исправности лампы.

Светодиод проверить этим прибором будет не менее просто. Из-за того, что в его конструкции есть полупроводниковый переход, он пропустит ток в одну сторону, как диод. Чтобы проверить его целостность действуют так:

  1. Красный стержень подсоединяется к аноду, а чёрный – к электроду.
  2. В этот момент на экране будет величина падения напряжения.
  3. При перемене полярности этих чисел не будет.

Если условия выполнены – светодиод исправен. Иногда случается, что напряжение на дисплее есть, диод светится, но его яркость значительно меньше после подключения на место. Такой диод подлежит замене, потому что проблема обычно в дефекте кристалла.

С люминесцентными лампами проверка будет проходить немного сложнее.

  • Сначала снять рассеиватель и осмотреть лампу. По краям могут возникнуть почернения, что может говорить о выходе трубки из строя.
  • Исследование нитей накала. Это происходит в режиме проверки сопротивления, где процедуру проходит каждая отдельно.
  • Сопротивление в 9,2–9,5 Ом говорит о том, что они в порядке. Если на дисплее будет единица, то существует разрыв в цепи, и лампу следует менять.
  • Если после проверки лампы показатели в норме, но она всё ещё не зажигается, то проблема может оказаться в чём-то другом, например в окислении контактов. После чистки она может снова заработать.

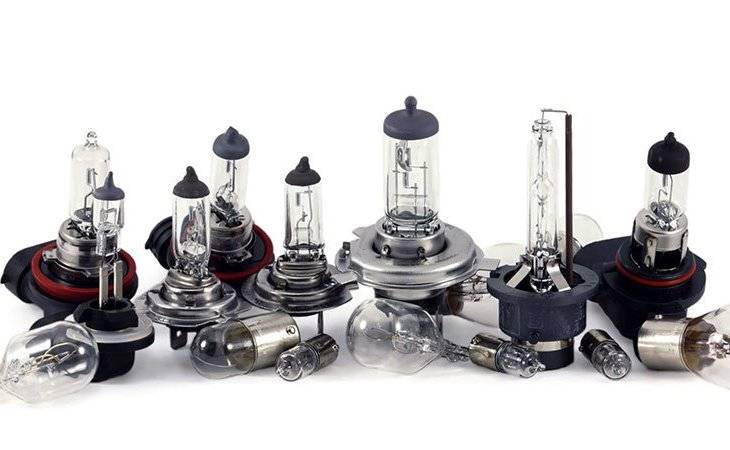

Мультиметром можно проверять и автомобильные лампы. Шаги для этого будут такими:

  1. Перед отсоединением ламп подождать остывания электронных систем.
  2. Демонтируем фары. Среди ряда лампочек предстоит найти те, которые неисправны, и убрать их.
  3. На приборе выставляется минимальное сопротивление.
  4. Щупы подсоединяются к лампочке, при этом сами они друг с другом не соприкасаются.

Дисплей покажет сопротивление. Если на нём бесконечное значение или буквы, значит есть неисправность. Исправные лампы устанавливаются обратно, остальные меняются.

Вывод и дополнительные рекомендации

При необходимости не составит большого труда найти инструкции,как правильно пользоваться мультиметрами при проверке других электронных компонентов и устройств. Но на практике не нужны избыточные функции. Приобретение слишком сложного оборудования будет сопряжено с дополнительными затратами. Если не предполагается глубокое изучение радиотехники, вряд ли понадобится осциллограф. Большее значение для домашнего применения имеет соответствие диапазона измерений. Пригодятся также простота обращения и разумная стоимость.


Возможностей недорогой модели мультиметра вполне достаточно для решения большинства бытовых задач
