Как подключить видеомагнитофон к телевизору: три способа подключения

Для чего подключают видеомагнитофон к телевизору

В то время кассетными были и видеокамеры. Они использовались для съемок свадеб, дней рождений, выпускных, юбилеев, награждений и прочих мероприятий. На тот момент качество видеоматериала казалось невероятно высоким. Некоторые люди до сих пор хранят в семейном архиве несколько кассет с важными для них событиями. Из этого возникает вопрос, зачем подключать видик к современному телевизору?

Во-первых, после соединения устройств можно вспомнить былые времена и просто насладиться просмотром какого-либо фильма, передачи или семейной хроники.

Во-вторых, имея необходимое оборудование, после подключения к современному ТВ-прибору получится оцифровать запись с видеокассеты в формат DVD. Качество конечного материала будет в пределах 576х720 пикселей.

Возможные проблемы

В первую очередь стоит проверить целостность кабелей и штекеров. Убедиться, что последние хорошо сидят в разъёмах и не ходят. Провода ни в коем случае не должны быть натянуты. О неисправности кабеля говорит картинка с рябью, специфическим «снегом» и артефактами.

Если изображения на экране нет, то нужно проверить не только основные каналы, но и дополнительные, которые маркируются знаком «+» или двойными литерами. На моделях формата Smart TV выставляем текущий источник сигнала. Он должен соответствовать интерфейсу, к которому подключён кабель. Иногда достаточно выключить и включить оборудование, чтобы ТВ увидел DVD-плеер.

Частые проблемы и способы их решения

При подсоединении могут возникнуть проблемы, например, плазма не оборудована соответствующими разъёмами. В таком случае подключение следует выполнять через переходники. Только предварительно надо изучить, какие порты есть в наличии.

Телеустройство не видит сигнал

Такое возникает по следующим причинам:

• ТВ-панель не настроена или неправильно настроена на приём сигнала от видеомагнитофона;
• кабели или порты деформированы;
• штекеры неплотно входят в разъёмы.

Убедитесь в целостности проводов и плотности вхождения «тюльпанов» в разъёмы. Исключив эти проблемы и так и не получив отображение видео, проверьте настройки телеприёмника. Если всё равно видео не начинается, то замените кабели новыми и убедитесь в исправности портов.

Наложение звука с каналов

Если проблем с отображением видеоконтента нет, а звук воспроизводится не только с транслируемого источника, но и параллельно с телеканала, то решение проблемы надо искать в антенне, а именно в её положении. С магнитофона данные транслируются на низких частотах, поэтому работающая антенна может мешать. Измените её положение, и ситуация изменится.

Как видно, сложностей при подсоединении и транслировании данных со старого магнитофона как на старый телевизор, так и на новый не должно возникнуть. Необходимо только руководствоваться цветовыми индикаторами при подсоединении при помощи RCA-портов или при использовании переходников.

Относительно недавно «видик» был единственной возможностью для широкой общественности самостоятельно выбрать, какую видеозапись посмотреть: свадебную хронику, художественный фильм или мультик. Их можно было не только проиграть полностью, но и насладиться любимыми моментами, используя перемотку.

Видеокассеты, носители информации, которые можно проигрывать на магнитофонах, имеют ограниченный ресурс – в среднем до 500 просмотров, после чего качество начнет заметно ухудшаться. Да и само устройство не вечно. Поэтому для сохранности ценных видеоматериалов лучше всего перенести ролик с кассеты на компьютер. Остается только подключить видеомагнитофон к компьютеру.

Как подключить видеомагнитофон к компьютеру

Способы подключения

Перед тем, как перейти к пошаговой инструкции, полезно узнать о способах подключения видеомагнитофона к компьютеру. Есть несколько методов захвата видео:

• через видеокарту. Простой способ прямого подключения. Исследуйте заднюю панель системника вашего компьютера и найдите разъемы от видеокарты. Узнать ее легко: к ней должен идти кабель от монитора. Если на ней есть три цветных разъема (белый, желтый и красный), мы имеем дело с картой RCA. Значит, есть возможность подключить видеомагнитофон напрямую к компьютеру. Для соединения используется самый обычный кабель, он точно у вас есть;
• видеокарта с только S-Video. Бывает, что вместо входа желтого цвета в видеокарте есть разъем S-Video. Для него нужен переходник. Есть случаи, когда видеокарта оснащена только гнездом S-Video. Тогда надо подключить видеосигнал от магнитофона через это гнездо, а аудио – через звуковую карту. Бывают видеокарты, в которых предусмотрены только S-выходы. Подключить к ним видеомагнитофон не получится и вам придется воспользоваться другими способами; Переходник для видеокарты
• ТВ-тюнер. Это устройство позволяет смотреть телеканалы через компьютер и записывать их. Точно также можно записать и сигнал от видеомагнитофона. Устройства бывают с USB интерфейсом или в виде отдельной платы; Плата для компьютера с Тв-тюнером
• через карту видеозахвата. Простой и удобный способ. Карта видеозахвата приобретается отдельно. Она вставляется в свободный слот материнской платы. Для этого надо знать, как она выглядит и уметь снять крышку с системника. Если вы не уверены в ваших инженерных навыках, пусть это сделает мастер; Карта для видеозахвата
• USB устройство видеозахвата. Способ настолько простой, что к нему даже не нужна инструкция. Приобретается само устройство, подсоединяется к компьютеру через USB, на ПК или ноутбук устанавливается драйвер. И тотчас можете приступить к оцифровке; USB устройство видеозахвата
• через внешние устройства. Продаются специальные внешние устройства, которые подключаются к компьютеру через порт FireWare. Стоит учесть, что эти порты часто отличаются в ПК и ноутбуках количеством контактов. Это специальное оборудование, к нему даже не нужны драйверы. Специальное оборудование

Особенности

Все слышали фразу о том, что прогресс не стоит на месте. Обычно выражение актуально для цифровой аппаратуры, которая заменила вещи, популярные несколько десятков лет назад. Кто сейчас вспоминает о кассетных плеерах, пейджерах, прочих достижениях науки и техники?

Сейчас таким раритетным оборудованием практически не пользуются, с учетом того, что приборы даже не имеют соответствующих разъемов подключения. Некоторые пользователи из-за ностальгии или технического любопытства пытаются синхронизировать видеомагнитофон с ТВ. При этом актуален вопрос о способах взаимодействия гаджетов между собой.

Основные способы подключения

Существует три способа подключения, каждый из которых имеет свои особенности. Их следует обязательно учитывать, чтобы не сломать агрегаты. Знание всех вариантов подключения поможет также выбрать именно тот, который идеально подойдёт вашим устройствам. От этого зависит результат процесса.

Итак, выполнить подключение можно с помощью:

• коаксиального кабеля;
• SCART-кабеля;
• RCA-шнура;

Через коаксиальный кабель

Чтобы выполнить подключение этим способом, вам понадобится провод, сопротивление которого равно 75 Ом.

Очень важно быть внимательным и чётко следовать алгоритму действий, который будет представлен ниже. Потому что даже самая несущественная, на первый взгляд, ошибка может привести к тому, что бытовая техника не будет работать

И хорошо, если видеомагнитофон просто не подключится и можно будет попробовать снова. Но велика вероятность того, что оба прибора просто сломаются. Тогда придётся вызывать профессионалов, которые смогут их починить.

Теперь можно начинать процедуру, в которой нет ничего сложного.

• Нужно вставить один край кабеля в разъём к старому видеомагнитофону, которое может называться либо RFOut, либо COAX Out.
• Другой конец вставляется в разъём телеприёмника COAX In (RF/ANTIn).
• После этого можно подключать технику к электричеству и запускать.

Ещё вам понадобится выбрать какой-нибудь телевизионный канал, через который начнёт воспроизводиться запись с кассеты.

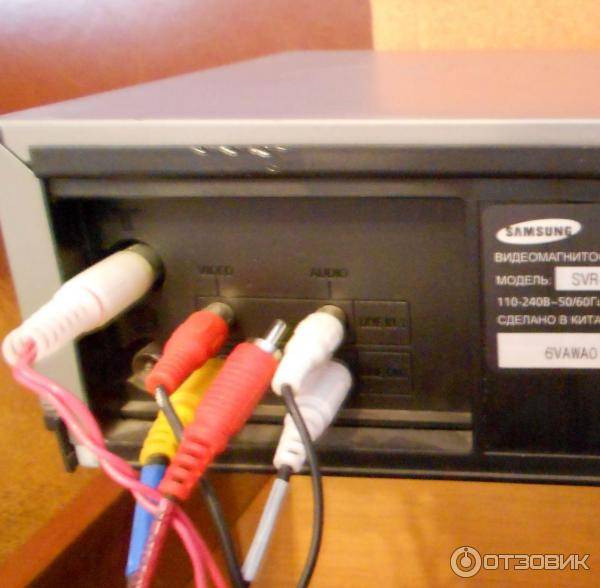

С помощью кабеля RCA

При использовании этого метода учтите, что отключение техники от сети чрезвычайно важно. Если этого не сделать, то перегорят все контакты, и вы останетесь ни с чем

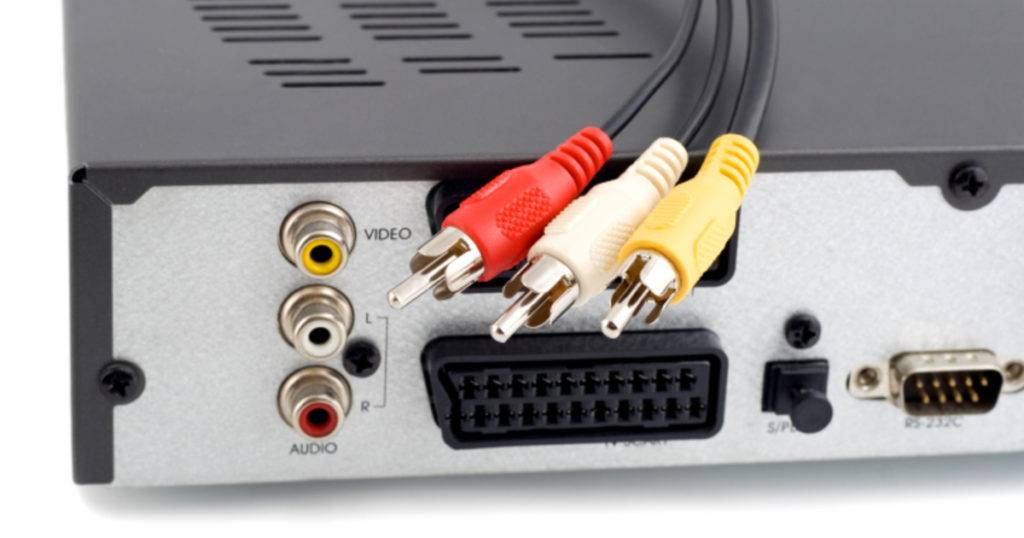

RCA-кабель представляет собой провод с тремя разноцветными штекерами: красного, жёлтого и белого. Будьте внимательны и не перепутайте цвета, чтобы не допустить ошибок.

Жёлтый конец подсоединяется к гнезду VideoIn в телевизоре, а противоположный конец провода — к гнезду VideoOut. Учтите, что производители часто выполняют оболочку разъёма тем же цветом, что и штекер, который должен быть к нему подключен. Но это не является непреложным правилом, иногда случаются несовпадения. Поэтому лучше перестраховаться и ориентироваться исключительно на названия, расположенные рядом с гнёздами.

Оставшиеся штекеры подключаются точно так же. На видеомагнитофоне это гнездо VideoOut, а на телевизоре Video1/AudioIn.

Когда все эти операции успешно завершены, нужно проверить, всё ли вы правильно подключили. Если всё в порядке, то можно подключать технику к электричеству и запускать. На телевизоре следует указать нужный режим работы: Video 1 или Input 1.

Теперь можно запускать запись. Работа с кабелем RCA завершена.

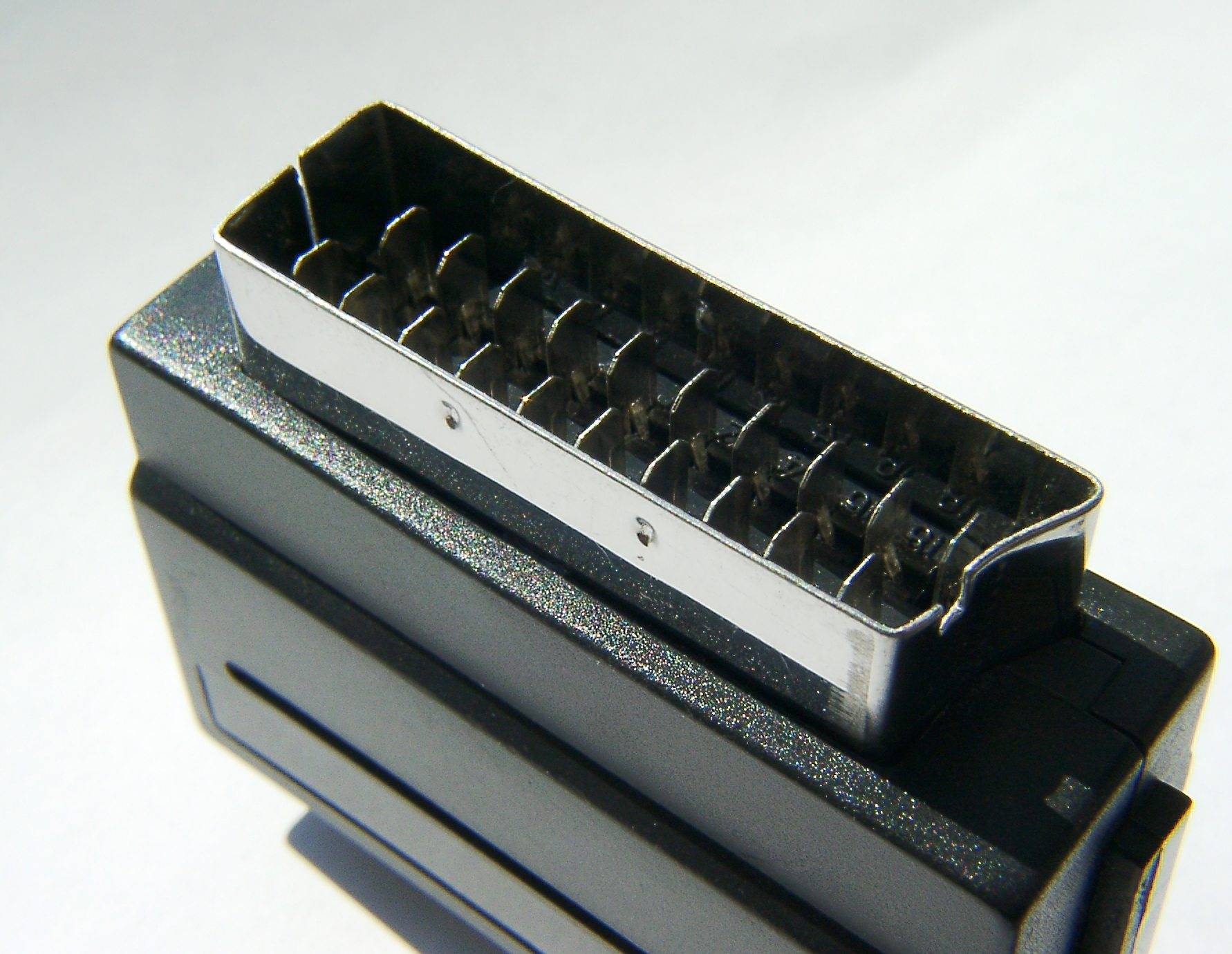

Посредством SCART соединения

Этот способ обеспечивает самое лучшее качество воспроизведения как картинки, так и звука. Если сравнивать его с предыдущими результатами, то разница будет очевидной.

Именно такие разъёмы имеются на большинстве современных моделей телевизоров. Подключение не потребует дополнительных навыков или действий, поэтому с ним сможет справиться каждый, кто хочет посмотреть на большом экране старые записи, сделанные ещё на видеокамеру и вспомнить былые дни.

При наличии такого разъёма на телевизоре достаточно всего лишь вставить штекеры в эти гнёзда. Они выделяются надписью SCART, поэтому найти их не составит труда. Они представлены в горизонтальной форме и хорошо заметны на корпусе.

Если же такой вход отсутствует, то можно использовать SCART-RCA. В этом случае провод соединит SCART разъём телевизора и RCA выход видеомагнитофона. Для того чтобы сигнал передавался с помощью S-Video, понадобится кабель SCART—S—Video—RCA.

Вход на видеомагнитофоне RF/ ANTIn нужен для подсоединения антенны. Это позволит смотреть любые фильмы и передачи, которые вам нравятся, на большем экране, узнавать новости и другие интересные сведения.

Возможные проблемы и их решение

При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.

Каналы вообще не ловятся

Причин может быть множество:

• обрыв коаксиального кабеля;
• плохой контакт в разъёме RF IN или в месте соединения кабеля с антенной;
• использование антенны несоответствующей конструкции;
• выход из строя антенного усилителя;
• отсутствие питания на входе усилителя (может быть не включено в меню на странице «Поиск»);
• неверная направленность приёмного устройства на телевизионную вышку;
• неисправность самой приставки.

Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.

Ловится только часть каналов

Причины следующие:

• ретранслятор, на который направлено приёмное устройство, не выдаёт полный пакет каналов;
• слабый уровень сигнала из-за ненаправленности антенны.

Следует перенаправить приёмное устройство.

Слабый сигнал

На уровень (мощность) сигнала могут влиять различные факторы:

• большая удалённость от телевизионной вышки;
• нахождение приёмного устройства в низине или в тени высоких сооружений;
• дождь или снег.

Чтобы это исправить, необходимо:

• приобрести более мощный усилитель;
• поднять антенну повыше;
• попытаться поймать отражённый сигнал.

В последнем случае — переждать.

Нет сигнала

Такая проблема может возникнуть из-за неблагоприятных погодных условий:

• сильный ветер может развернуть или опрокинуть антенну, оборвать коаксиальный кабель;
• во время грозы может повредиться антенный усилитель.

В таком случае пользователь:

• находит неисправность;
• производит ремонт;
• покупает новое устройство.

В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.

Изображение тормозит или зависает

Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.

Каналы были, но пропали

Это может произойти только по двум причинам:

1. Неисправность передающего ретранслятора. В этом случае придётся подождать, заполнив информационный голод чтением книги.
2. Поломка самого устройства DVB-T2. В данной ситуации вариантов больше: поменять, если ресивер куплен недавно; отдать в гарантийный или обычный ремонт; купить новую приставку.

В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.

История появления RCA-проводов

В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.

Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение

Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование

Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.

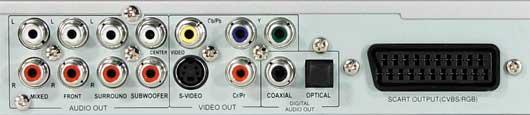

Доступные разъёмы

Перед подключением DVD-плеера нужно ознакомиться с наличием портов на телевизоре. Как правило, производители оснащают технику максимальным количеством разъёмов, чтобы облегчить пользователю подсоединение различных устройств. Самыми популярными являются HDMI и «тюльпаны». Но также используются и Scart и S–video-порты.

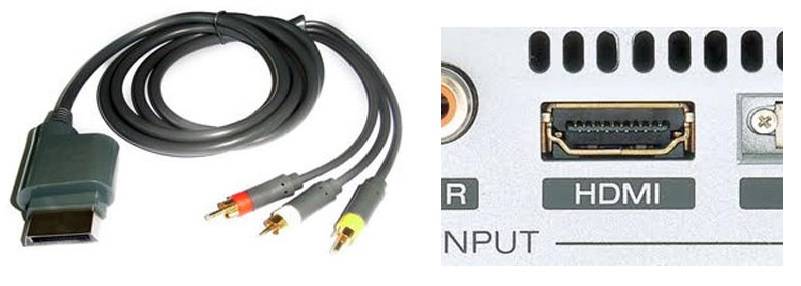

Подключение с помощью HDMI

Порт HDMI считается оптимальным при подключении dvd-плеера к телевизору, потому что предоставляет возможность передать на экран видео без потерь в качестве. Внешне он чем-то схож с USB-разъёмом, но только тоньше и длиннее. Специалисты утверждают, что таким способом лучше всего подсоединять дивиди-плеер к плазме. Использовать желательно модели кабелей 2.0 и выше, на которых проставлена маркировка «High speed with Ethernet» и только ведущих производителей. Если вы не представляете, как правильно подключить, то сверяйтесь с надписями на разъёмах.

Подключение с помощью Scart

Не очень популярным методом подключения DVD к плазменному телевизору является использование Scrat-разъёма. Передача звука и изображения осуществляется так же качественно, как и при использовании HDMI. Но проблема в том, что этот порт достаточно редкий на современных устройствах. Для соединения плеера и ТВ потребуется приобрести специальный шнур Scrat-RCA, где один конец вставляется в плеер, а другой (там, где «тюльпаны») в телевизор.

Подключение с помощью RCA

Так называемые тюльпаны уже на протяжении многих лет считаются самым популярным методом подсоединения любого теле- видеоустройства. Разъём RCA имеет три цвета: красный и белый нужны для воспроизведения звука, а жёлтый – для видеоизображения. Такие коннекторы могут быть как с одной стороны провода, так и с двух. Чтобы не ошибиться и правильно подключить дивиди к телевизору, надо совместить штекеры с разъёмами одинакового цвета.

Подключение с помощью компонентного кабеля

Компонентный шнур содержит пять штекеров, которые необходимо подключить к DVD-проигрывателю. Ориентироваться надо по цветовой маркировке и надписям Output. К аудиопортам относится красный и белый цвет, а к видео – ещё один красный, зелёный и синий. Чтобы не запутаться в красных «тюльпанах», разложите их на столе и проследите за правильностью расположения: зелёный, синий, красный для видеокартинки и белый, красный – для аудиосопровождения.

Иногда компонентные кабели бывают только трёхцветные – зелёный, синий и красный – и предназначаются для передачи видеоконтента. Поэтому, применяя такой шнур, придётся воспользоваться дополнительным красно-белым кабелем для передачи звукового сопровождения.

Другой конец кабеля подсоединяется к выходам соответствующего цвета и надписями Input на телевизоре. Перед включением убедитесь, что все штекеры плотно вошли в разъёмы. Включите телевизор, используя необходимый источник получения данных.

Способы подключения видеомагнитофона к телевизору

Несмотря на то, что видеомагнитофоны стали уже практически раритетом, существует круг пользователей, который его используют. В большинстве вариантов это связано с важнейшими событиями, записанными на данных носителях. Это может быть любимый старый фильм, просмотр которого освежит воспоминания про значимые события. Чтобы воспроизвести такие записи, необходимо знать, как подключить видеомагнитофон к телевизору.

Существующие варианты подсоединения

К каждому виду прибора прилагается конструкция, с помощью которой без проблем осуществляется установка аппаратуры. Когда идет речь о подключении техники различного поколения в единую системы, могут появиться разные вопросы. Воспроизведение записей с видеомагнитофона является этому ярким примером. Разнообразие разъемов и штекеров диктует различные способы подключение многих элементов. Поэтому можно выделять следующие способы, как подключается видеомагнитофон к телевизору:

• Использование SCART кабеля.
• Подсоединение при помощи RCA шнура.
• Посредством коаксиального кабеля.

Коаксиальный кабель

В каждом методе алгоритм соединения приборов состоит из ряда последовательных действий. Не последнюю роль играет внимательность. Наверное, подсоединение даже 1-го штекера не обеспечит запуск системы. Чтобы подключить видеомагнитофон к телевизору с помощью коаксиального кабеля следует:

• К выходу видеомагнитофона под названием RF/COAX Out и ТВ RF/COAX/ANT In подсоединяем кабель.
• Включаем магнитолу, выставляем номер любого телевизионного канала, через который будет осуществляться воспроизведение записи.

RCA кабель

Еще одним способом, как подключить видеомагнитофон, является использование кабеля RCA. Подключение к телевизору нужно выполнять только после отключения оборудования от электросети

Предосторожность требуется в целях безопасности, чтобы контакты устройства не были повреждены. Подключаем видик по следующей инструкции:

• Берем кабель с желтым штекером, выход видеомагнитофона V >SCART кабель

Для получения более высокого качества изображения подключить видеомагнитофон к телевизору можно через SCART кабель. Если на видеомагнитоле не предусмотрен разъем SCART, можно применять SCART-RCA. В этом случае шнур будет соединять выход телевизора SCART с разъемом видеомагнитофона RCA. При передаче сигнала с помощью S-Video, используется шнур SCART-S-Video-RCA, в котором есть 2 разъема «тюльпан».

Разъем видика RF/ANT IN используется для подключения антенны, что обеспечивает трансляцию любимых телепередач, фильмов.

Подсоединение видеомагнитофона при наличии кабельного телевидения

У многих пользователей возникает замешательство из-за того, как именно подключить видеомагнитофон к телевизору, если осуществляется транслирование кабельного телевидения. Чтобы подсоединить данное устройство при наличии приставки, которая подключена к ТВ, алгоритм будет идентичным, как при соединении с помощью RCA кабеля. Вначале необходимо выполнить подключение к оборудованию для проведения кабельной трансляции. Если вам интересно, как подключается видеомагнитофон подобным способом, то следуйте инструкции:

• Вначале выполняем действия по подключению коаксиального кабеля к выходу приемника кабельного телевидения Cable out и интерфейсу видеомагнитофона FR IN. При этом соединении исключается возможность для транслирования каналов с сигналом HD.
• Затем следует работать с RCA кабелем. Желтый штекер необходимо подсоединить к разъему Video out на приемнике, а в видике это гнездо Video IN.
• Два других кабеля со штекерами белого и красного цветов к выходам Audio IN и Audio Out соответственно.
• Следующим этапом будет подключение кабеля AV. Вначале к выходу видика Video out подключается желтый штекер, а в ТВ – Video1/Video IN, затем кабеля с белым и красным наконечником – к разъемам Video1/Audio IN и Audio out соответственно.
• Когда манипуляции со шнурами будут завершены, все приборы нужно подключить к электросети. Каждый прибор запускается отдельно.
• На ТВ выставляем режим Video1 или Input 1, а в видеомагнитоле – Cable.
• Каналы переключаются дистанционным управлением на приставке кабельного телевидения или с использованием универсального пульта.

Перед тем, как подключать видеомагнитофоны к телевизору, требуется проанализировать виды разъемов на оборудовании, чтобы определить самый оптимальный способ. Если может быть несколько способов, то в виде основного можно взять тот, который способен передавать самый качественный видеосигнал.

Возможные проблемы

Иногда возникают непредвиденные проблемы при подключении двух устройств разного поколения.

Но все их моно решить:

1. Перед началом работ по подключению желательно проверить, что все необходимые кабели имеются в наличии. Для этого нужно развернуть к себе видеоаппарат и посмотреть на панели имеющиеся разъемы. Если на магнитофоне и телевизоре они не совпадают, придется дополнительно купить переходники. Они называются SCART. К телевизору подключить его не составит труда. Проблемы возникает при подключении нового телевизора и старого видеомагнитофона.
2. В случае появления помех, нужно проверить кабель. Возможно, его не до конца подключили в разъем.
3. Телевизор не принимает сигнал от видика. Есть несколько причин подобной неисправности: на телевизоре выбран неправильный принимающий сигнал, используемый провод повредился, сломались гнезда. В первой ситуации следует в настройках попробовать выставить иной источник сигнала. Последние варианты исправить самому сложно, придется купить новый кабель или отдать магнитофон на ремонт, где заменят штекеры. Если нет опыта работы с такими устройствами, то не рекомендуется самостоятельно заниматься заменой повреждённых частей.
4. При включении кассеты, идет дополнительный источник звука с телеканала. Даже если качество картинки на высшем уровне, сигнал аудио может накладываться с другого источника сигнала. Проблема заключается в телевизионной антенне. Ее нужно аккуратно пошатать из стороны в сторону, сместить ее с прежнего положения. Сигнал исходит из магнитофона на пониженных частотах, а антенна его перебивает и начинает транслировать телеканал.

Подключение видеомагнитофона к телевизору – простая операция, с которой справится и новичок, не имевший прежде дело с техникой.

Главное – не нарушать инструкции и правильно соединять штекеры с проводами. Смонтировать получится даже старый магнитофон Самсунг, Филипс или другие модели с новым телевизором (Смарт ТВ).

Современные технологии шагнули далеко вперёд. Поэтому представители новых поколений уже пользуются другими устройствами и агрегатами, которых ещё не существовало во времена молодости их родителей.

Но есть воспоминания, которые хранятся только на старых кассетах. Чтобы оживить эти моменты, придётся разобраться с видеомагнитофоном. А некоторым просто нравится ностальгировать и пользоваться старой техникой.

Поэтому актуальным является вопрос: можно ли подключить старый кассетный видик к современному новому телевизору? Как это сделать правильно?

В этой статье вы узнаете о том, какими способами можно подключить видеомагнитофон к современному телевизору. Мы разберемся также в том, как не допустить досадных ошибок во время этой процедуры.

Методы подключения видеомагнитофона к телевизору

Подробные инструкции по подключению видеомагнитофона к телевизору можно найти в руководстве к устройству. Но поскольку оборудование достаточно старое, многие пользователи могут потерять этот документ.

Подключение осуществляется последовательно, как и в любой технике, но здесь нет современных опций, таких как USB, HDMI. И представлены только следующие разъемы:

• Для коаксиального кабеля;
• RCA-разъем;
• Кабельный вход SCART.

Рассмотрим подробно каждый из вариантов подключения оборудования. И давайте рассмотрим варианты подключения видеомагнитофона к современному соединению.

Через коаксиальный (антенный) кабель

Чтобы подключить магнитофон к телевизору с помощью антенного кабеля, выполните несколько простых шагов.

1. Штекер подключается к входу видеомагнитофона с пометкой «RF/COAX Out».
2. Второй штекер должен быть подключен к ТВ-панели через вход с пометкой «RF/COAX In».
3. Включите видеоплеер, вставьте кассету и нажмите кнопку «Воспроизвести» или «Воспроизвести». Используйте поиск, чтобы найти нужный номер канала, который будет отображать видео со звуковыми волнами с кассеты и получать удовольствие от просмотра видео.

Подключаем старый видеомагнитофон к современному телевизору через Кабель RCA

Многие пользователи называют разъем RCA «Tulip». Кабель имеет три вилки разных цветов: красный, желтый и белый. Некоторые современные модели телевизоров оснащены таким интерфейсом.

Как правильно подключить видеомагнитофон и телевизор? Следуйте пошаговым инструкциям:

1. Возьмите соединительный кабель видеомагнитофона с желтым штекером и подключите его к разъему Video Out на видеомагнитофоне. Подключите другой конец кабеля к телевизору, в частности, к входу Video 1 или Video IN.

1. Чтобы пользователей не смущала электрическая схема, многие производители аппаратного обеспечения производят цветные корпуса интерфейсов. Поэтому вставьте желтую вилку в желтую розетку.
2. Соедините белые и красные штекеры таким же образом, соединяя их с разъемами соответствующего цвета. Эти штекеры отвечают за передачу звука.
3. Подключите видеомагнитофон к розетке. Затем нажмите кнопку «Старт» или «Старт». Название может отличаться в зависимости от модели устройства.
4. Возьмите пульт и включите телевизор. Активируйте соответствующий режим. Это может быть Видео 1, Вход 1 или AV.

Если все сделано правильно, изображение с видеомагнитофона будет перенесено на экран телевизора.

Подсоединение SCART разъёма

Для более качественной передачи сигнала необходимо использовать разъем SCART. Если ваше видеооборудование не имеет такого порта, вам понадобится адаптер SCART RCA.

В этом варианте кабель подключается к телевизору, а разъем камеры оснащен SCART-адаптером.

Для передачи сигнала используйте S-видео разъем на автомобильной стереосистеме. Используются две тюльпановые пробки.

Подсоединение видеомагнитолы при наличии кабельного телевидения.

Многие люди путаются в том, как подключить видеомагнитофон к телевизору, если транслируется кабельное телевидение. Для подключения стереомагнитофона в присутствии декодера, подключенного к телевизору, алгоритм такой же, как и при подключении с помощью RCA кабеля, только сначала необходимо подключиться к оборудованию для осуществления передачи кабельного телевидения. Для этого выполните следующие действия.

1. В первую очередь коаксиальный кабель должен быть подключен к выходу приемника для выхода кабеля и к RF IN гнезду видеомагнитофона. Следует отметить, что такое соединение исключает возможность трансляции каналов с HD-сигналом.
2. Затем используйте кабель типа RCA. Для этого подсоедините желтый штекер к гнезду Video Out на приемнике, в видеомагнитофоне это будет гнездо Video IN.

   разъёмы видеомагнитофона

3. Два других кабеля с красными и белыми штекерами для аудиовыхода и аудио входа соответственно.
4. Следующий шаг — подключение аудио-видеокабеля. Сначала желтый штекер к Video из видеомагнитофона и TV Video1/Video IN выход, а затем кабели с красным и белым концами к Audio out и Video1/Audio IN гнезда соответственно.
5. После завершения манипуляции с проводами все устройства должны быть подключены. Каждый из них начинается отдельно.
6. Установите телевизор на Вход 1 или Видео 1, а магнитофон — на Кабель.
7. Вы можете переключать каналы с помощью пульта дистанционного управления вашей кабельной коробки или с помощью универсального пульта дистанционного управления.

Перед подключением оборудования необходимо проанализировать все типы разъемов на оборудовании, чтобы определить наилучший вариант подключения. Если может быть несколько способов, то за основу можно взять тот, который будет передавать видеосигнал лучшего качества.

Подключение видеомагнитофона к телевизору

Несмотря на то, что такая бытовая техника, как видеомагнитофон, уже стала практически раритетом, есть круг пользователей, которые продолжают им пользоваться. В большинстве случаев это связано с важными событиями, записанными на таких носителях, или с любимыми старыми фильмами, просмотры которых освежают воспоминания о значимых событиях

Для воспроизведения записи важно знать, как подключить видеомагнитофон к телевизору правильно

Существующие варианты подсоединения

Установка аппаратуры без проблем осуществляется с помощью инструкции, которая прилагается к каждому виду прибора. Когда речь идет о подсоединении техники разного поколения в одну систему, может возникнуть много вопросов. Ярким примером является воспроизведение записи с видеомагнитофона. Разнообразие штекеров и разъемов диктует разные варианты подключения всех элементов. Ввиду этого можно выделить ряд способов подключения оборудования, а именно:

• посредством коаксиального кабеля;
• подсоединение с помощью RCA шнура;
• использование SCARTкабеля.

Коаксиальный

Алгоритм соединения приборов в каждом методе состоит из последовательных действий. Внимательность играет не последнюю роль. Неверное подсоединение даже одного штекера не позволит запустить систему. Чтобы подключиться первым способом, с помощью коаксиального кабеля, необходимо:

• подсоединить кабель к выходу видеомагнитофона RF/COAX Out и телевизора RF/COAX/ANT In;
• включить магнитолу, выставить номер какого-либо канала телевизора, через который будет идти воспроизведение записи.

Подключение видеомагнитофона вторым способом, через RCA кабель к телевизору, должно осуществляться при выключенном от электросети оборудовании

Предосторожность необходима в целях безопасности, чтобы не повредить контакты устройства. Итак, соединить видик с экраном можно следующим образом

1. Взять кабель с желтым штекером, соединить выход видеомагнитолы Video out с разъемом телевизора Video1 или Video IN. Для удобства и возможности быстрее разобраться в схеме, производители делают цвет оболочки разъема идентичный необходимому штекеру, но лучше ориентироваться по надписям возле гнезда, так как иногда случаются несовпадения.
2. Точно также происходит соединение штекеров белого и красного цвета к выходу видеомагнитофона Audio оut , а также разъема Video1/ Audio IN на TV.
3. Подсоединить магнитолу к электропитанию, затем включить оборудование посредством кнопки «Пуск»/«Старт».
4. Выставить на ТВ-аппарате необходимый режим работы. Это может быть Input 1 или Video1.
5. Если действия выполнены правильно, можно запустить воспроизведение записи.

SCART

Более высокого качества изображения можно добиться путем подключения видеомагнитофона через SCART кабель. Если разъема SCART на видеомагнитоле не предусмотрено, можно использовать SCART-RCA. В данном случае шнур соединяет SCART выход телевизора с RCA разъемом видеомагнитофона. При передаче сигнала только посредством S-Video, применяется кабель SCART—S—Video—RCA, который имеет 2 штекера «тюльпана».

Подсоединение видеомагнитолы при наличии кабельного телевидения.

У многих возникает замешательство, как подключить видеомагнитофон к телевизору, если транслируется кабельное тв. Для подсоединения стереомагнитофона при наличии приставки, подключенной к ТВ, алгоритм такой же, как при подсоединении через RCA кабель, только сначала нужно подключиться к оборудованию для осуществления кабельной телетрансляции. Для этого выполняется следующий ряд действий.

1. Прежде всего, необходимо произвести действия по подсоединению кабеля коаксиального типа к выходу приемника для кабельного TV Cable out и разъему видика RF IN. Следует отметить, что данное соединение исключает возможность трансляции каналов сHD сигналом.
2. Далее необходимо работать с кабелем RCA типа. Для этого желтый штекер нужно подсоединить к разъемам приемника Video оut, на видеомагнитоле это будет гнездо Video IN.

Перед подключением аппаратуры необходимо проанализировать всем типы разъемов на оборудовании для определения наиболее оптимального варианта подключения. Если способов может быть несколько, можно взять за основу тот, который будет передавать наиболее качественный видеосигнал. Помимо видеомагнитофона, к телевизору можно подключить и другие устройства для просмотра видео, например, современный dvd-плеер. Кроме того, вы можете смотреть видео на большом экране прямо со своего ноутбука, нужно только знать, как правильно подключить его к телевизору. Бывает, что по каким-то причинам ТВ не видит ноутбук, подключенный по HDMI. В этом случае нужна тщательная проверка всех компонентов.
