Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Как установить полотенцесушитель “лесенка”

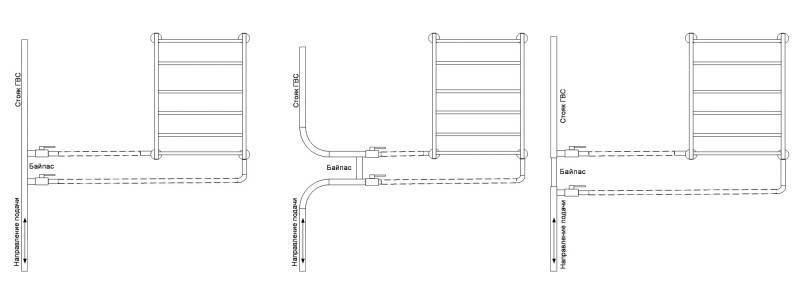

Схема подключения модели “лесенка” предусматривает применение таких способов подключения агрегата к стояку, как диагональный или боковой. Модель, обеспечивающая высокую теплоотдачу, позволяет украсить ванную комнату. Монтировать прибор самостоятельно можно и без специальных знаний, но при наличии небольшого опыта. Подключать агрегат необходимо в конкретной последовательности, напоминающей этапы монтажа модели простой конфигурации. Чтобы правильно выполнить установку агрегата, нужно учесть следующие нюансы:

1. Располагать внизу отвод стояка ниже либо на уровне нижней точки прибора, а вверху – выше верхней.
2. Соблюдать горизонтальный уровень подводящих труб либо делать уклон, равный 5-10 мм по общей длине, чтобы не появлялись пробки воздуха.
3. Не использовать трубы, имеющие наименьший диаметр, для байпаса при выборе нижней подачи.
4. Подбирать трубы для равномерного прогрева диаметром не меньше 25 мм, для изготовления которых использовался полипропилен.
5. Поместить трубы в специальную изоляцию, если планируется замуровать трубопровод в стене.

При установке зауженного байпаса либо его смещении естественная циркуляция будет работать одновременно с принудительной. Эта схема обладает единственным недостатком, поскольку возможен исключительно верхний способ подключения полотенцесушителя. Нижний вариант установки агрегата обусловлен полной неработоспособностью системы.

Технология подключения полотенцесушителя

Процесс установки сушки для полотенец зависит от вида устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические приспособления подсоединить совершенно просто.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомится со схемой его подключения, предложенной производителем в инструкции. Также проверить комплектацию приобретенного устройства.

Для монтажа сушки понадобятся такие инструменты и материалы:

• уровень строительный;
• карандаш;
• рулетка;
• молоток;
• ключ разводной;
• отвертка;
• паяльник и нож для ПВХ труб;
• кран Маевского;
• два тройника;
• муфта;
• крепежи, кронштейны;
• трубы ПВХ диаметром 32 миллиметра;

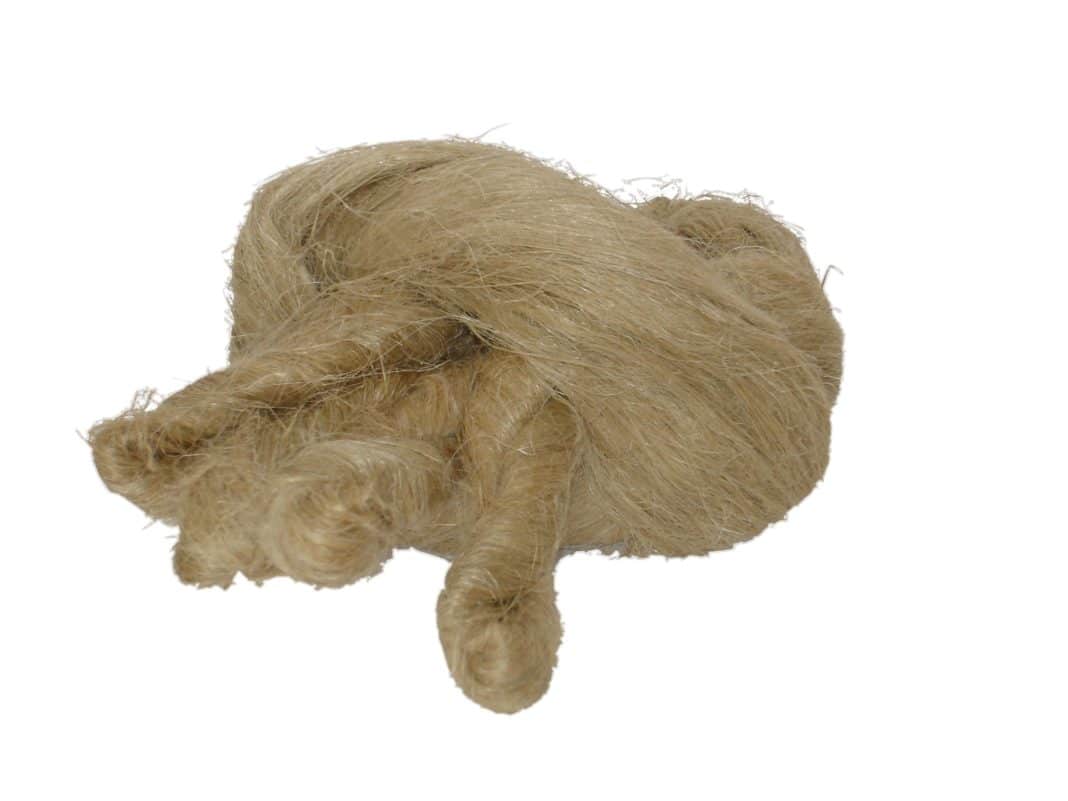

• пакля или уплотнительная лента;
• фитинги.

Если предполагается установка перемычки, следует приобрести еще два шаровых вентиля.

Этапы монтажа водяного полотенцесушителя

Подключение сушки для полотенец чаще всего осуществляется к системе горячего водоснабжения. Установку устройства можно выполнить самостоятельно, следуя выбранной схеме подсоединения и поэтапному руководству:

• перекрыть подачу воды;
• обозначить с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от стояка и уклон подводки 5 – 10 миллиметров;
• установить и зафиксировать полотенцесушитель;
• смонтировать перемычку, установив на концах трубы тройники и шаровые краны;
• с помощью угловых и прямых фитингов подключить и отрегулировать направление отводов подачи и возврата теплоносителя;
• установить на полотенцесушитель кран Маевского.

Все соединения уплотняются паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя осуществляется проверка герметичности стыков.

Подключение электрического полотенцесушителя

Такой тип сушки для полотенец можно устанавливать в любой комнате, независимо от размещения горячего или отопительного трубопровода. Процесс монтажа устройства состоит из закрепления конструкции в выбранном месте и подключении его к сети.

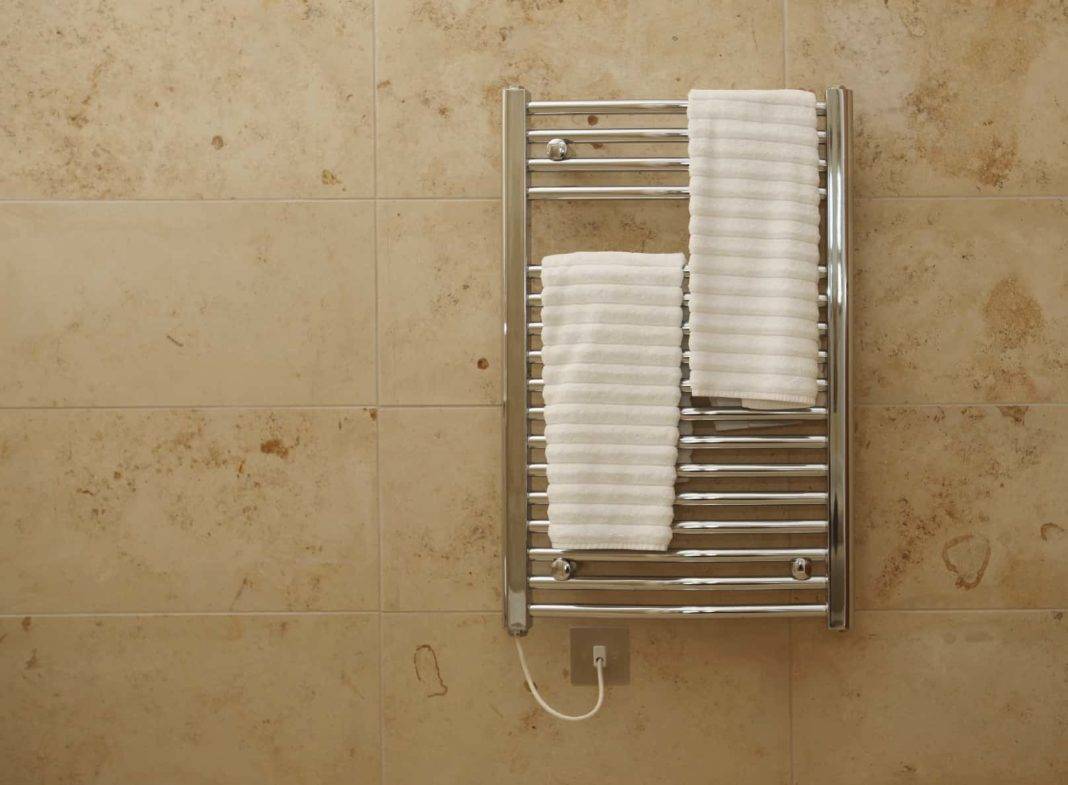

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной комнате или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подсоединение необходимо производить через трехжильный кабель;
• обязательно должно присутствовать заземление;
• допустима установка только скрытой изолированной проводки;
• необходимо использование УЗО.

Требования к монтажу полотенцесушителей с электрическим нагревом:

• расстояние от пола – не менее 20 сантиметров;
• предметы мебели следует располагать с соблюдением дистанции 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• отдаленность от ванной и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности сушки для полотенец.
Подключение полотенцесушителя в загородном доме

Для обеспечения работы сушки для банных полотенец в загородном доме используются различные способы подключения. Если на даче проведено отопление, то отличным вариантом будет – врезка в контур системы обогрева. Но при такой установке следует учитывать, что функционировать устройство будет только в холодный сезон.

Если предполагается регулярное использование полотенцесушителя, то лучшим вариантом станет электрическая конструкция. Такую сушку можно включать и выключать при необходимости.

Подключение водяных устройств в загородном доме проводится по стандартным схемам. Чаще всего при подключении в отопительный контур применяется боковая или диагональная врезка.

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

• Сварочный аппарат.
• Соединительные фитинги.
• Труборез или кусачки.
• Болгарка.
• Крепежные кронштейны.
• Шаровые краны.
• Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

ГВС и циркуляция

Начнем с небольшого лирического отступления.

Система гоpячего водoснабжения в многоквартирном доме может быть тупиковой и циркуляционной. В первом случае вода движется по единственному розливу и тупиковым стоякам только при ее расходе через один из сантехнических приборов.

Элеватор в доме с тупиковым гоpячим водoснабжением

В отсутствие водоразбора розливы и стояки постепенно остывают за счет неизбежных теплопотерь.

Эта особенность тупиковой системы имеет три практических следствия:

1. При длительном отсутствии разбора гоpячей воды (например, по утрам) ее приходится долго сливать до получения комфортной температуры;
2. Благодаря теплопотерям температура воды в дальних от элеваторного узла квартирах может опускаться до 55°С и ниже;

Свод правил проектирования инженерных систем здания

1. Полотенцесушитель на горячем водоснабжении по определению не может быть горячим круглосуточно: в отсутствие водоразбора он будет остывать.

Все эти проблемы успешно решены в системах с рециркуляцией. Чем они отличаются от тупиковых?

1. По дому разведено два розлива гоpячей воды;

Два гоpячих розлива указывают на водoснабжение с рециркуляцией

1. Стояки подключаются к ним поочередно. Количество подключенным к розливам стояков вовсе не обязательно должно быть одинаковым: часто на три подающих приходится один стояк обратки;
2. На верхнем этаже или (реже) на чердаке стояки объединяются перемычками, снабженными кранами Маевского или автоматическими воздухоотводчиками для удаления воздушных пробок;

Схема соединения стояков перемычками

1. Перепад давлений между розливами в зависимости от применяемой схемы теплоснабжения и схемы включения ГВС обеспечивается разницей давлений между подачей и обраткой теплотрассы, дросселирующими шайбами в элеваторном узле или циркуляционными насосами.

Элеваторный узел с дополнительными врезками гоpячей воды для ее рециркуляции

В результате мы получаем две исключительно приятных особенности системы — мгновенный нагрев воды при открытии крана вне зависимости от расположения квартиры в пределах дома и круглосуточную работу полотенцесушителей.

Разумеется, при их правильном подключении. Что вплотную подводит нас к следующему вопросу: как правильно выполнить подключение полотенцесушителей к горячему водоснабжению?

Материалы для работы

В частных домах преимущественно устанавливают водяные полотенцесушители, которые подключают непосредственно к системе обогрева.

В процессе подключения устройства необходимо использовать такие материалы:

• запорные вентили;
• фитинги – муфты, отводы, сгоны;
• воздухоотводный клапан;
• монтажная пакля или лента;
• крепежные элементы – дюбели, кронштейны, болты, шурупы.

Для подключения полотенцесушителя в частном доме понадобится монтажная пакля

Специалисты рекомендуют установить на полотенцесушитель байпас, который представляет собой отрезок трубы с тройниками на краях. При этом на концы сушки монтируются шаровые краны.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

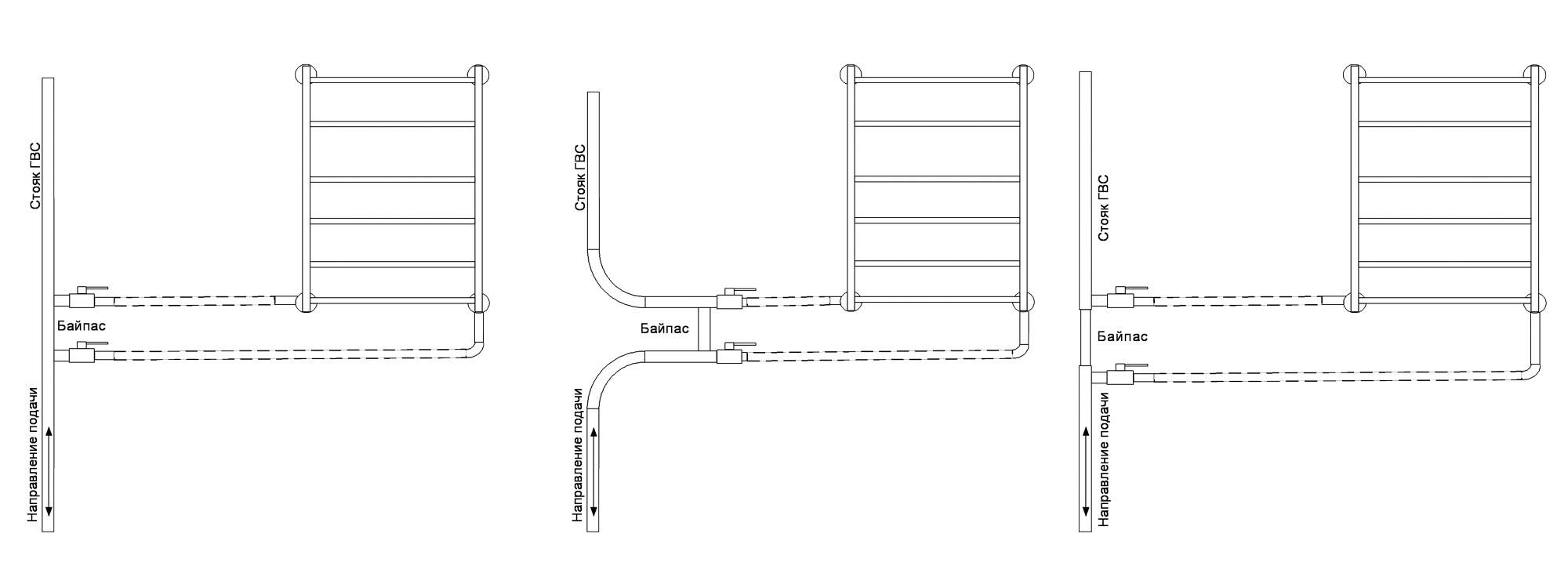

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Укладка труб тёплого пола

Процесс укладки нагревательных элементов тёплого пола достаточно простой. Для обустройства данной системы в ванне подойдут изделия диаметром 16 или 20 мм. Контур прокладывается на открытой площади, под ванну производить укладку нет необходимости.

Трубопровод может укладываться по любой схеме: «улитка» или «змейка». Так как он слишком мал, то способ размещения его не будет влиять на эффективность работы системы.

Начинать нужно с демонтажа старого финишного покрытия в ванне, и очистки основы, на которую будет укладываться гидроизоляционный и теплоизоляционный материал. Для подложки подойдёт вспененный полиэтилен (фольгированный пенофол).

Так как, он обладает малой толщиной, что сделает меньше «пирог» водяного пола

Это особенно важно для ванны, ведь чаще высота санузла, ниже потолков во всей квартире. Трубы лучше устанавливать из сшитого полиэтилена или металлопластика

Процесс монтажа тёплых полов в ванне, такой же, как и в любой из комнат квартиры:

1. Укладка контура — это зависит от материала трубного изделия, если полипропилен — то соединение осуществляется специальными фитингами. При использовании металлопласта, трубы следует раскладывать таким образом, что свести к минимуму количество соединений. При монтаже медного изделия необходимо использовать уголки из подобного материала.
2. Крепление труб к полу при помощи хомутов.

Врезка в систему — осуществляется соединительными муфтами. Нельзя допускать резких поворотов контура.

• Армирование — укладка арматурной сетки, она способствует увеличению прочности конструкции.
• Проклейка периметра демпферной лентой — это необходимо, чтобы бетон не растрескался при высыхании.
• Заливка бетонной стяжки — её лучше производить по маячкам. Система в момент нанесения на неё бетонного раствора должна быть заполнена холодной водой и в ней должно присутствовать давление 2 амп. На затвердевание раствора потребуется от 2 до 4 недель, в это время следует периодически смачивать поверхность, чтобы она не пересохла.

Типы подключения полотенцесушителя

Полотенцесушитель — устройство, предназначенное  обогревать ванную, хотя иногда устанавливается и в кухне. Его основная задача — сушить мокрые полотенца, одежду и т.д., а также само помещение, что позволяет поддерживать оптимальную температуру.

Полотенцесушители бываю электрического или водяного типа. Для запитывания тёплых полов применяются водяные батареи, которые подразделяются по способу подключения змеевика:

• от центрального отопления;
• от горячего водоснабжения.

Если полотенцесушитель соединён с центральным отоплением, то когда наступает отопительный сезон, происходит заполнение змеевика горячей водой, и оттуда она поступает в трубы тёплого пола, тем самым прогревая поверхность.

Тёплые полы в ванной будут функционировать более эффективно, при подключённом змеевике к горячему водоснабжению. Пол будет греться практически постоянно, кроме периодов отключения горячей воды, или когда вы сами закроете ее подачу в трубопровод.

Алгоритм работы по монтажу полотенцесушителя

На выбор потребителю производителями представлены 2 вида:

• водяные;
• модели, работающие от источника электричества – электрические.

Подключение каждого вида делается по своей схеме. Без выполнения нюансов в работе устройство не будет качественно работать.

Подготовительные работы

Не всегда монтаж полотенцесушителя делается на новое место. Если проводится замена одной модели на другую, то проводится демонтаж старой конструкции. Необходимо снять со стены:

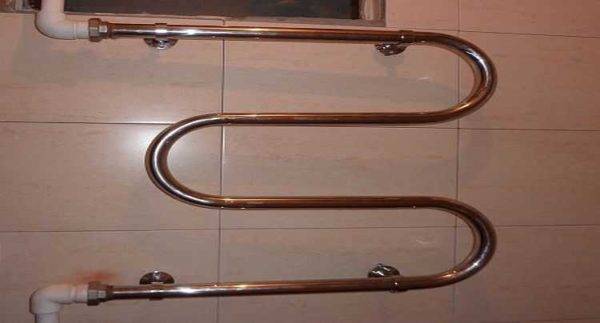

• модель советского производства «змеевик»;
• модель, пришедшую на замену советскому устройству, но уже устаревшую на сегодняшний день.

Условия замены советской модели змеевика

Сложность демонтажа старого змеевика и замена его на новую модель в невозможности выполнить все процедуры без замены общего стояка. Необходимо работы проводит параллельно. Трубы стояка меняются либо частично, либо полностью проводится замена общего стояка в доме. Конечно, заниматься частичной заменой, только у себя в квартире, нежелательно. Но и спрятанные старые трубы оставлять – аварийно опасно. Нужно будет договариваться с соседями сверху и снизу о времени подключения к стояку.

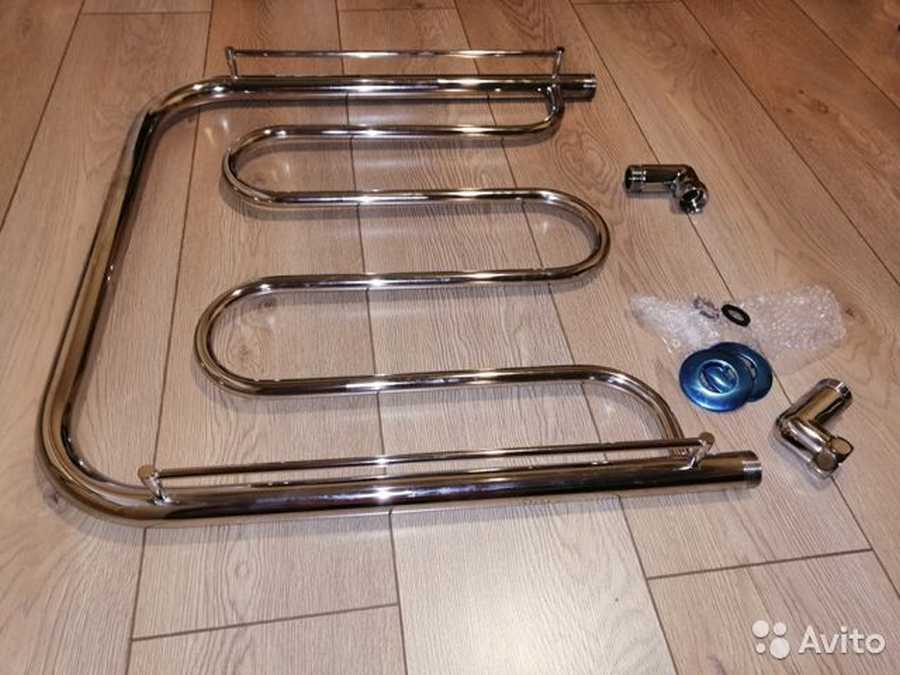

Замена устаревшей модели на современную

Без проблем проводится замена одной модели на другую, если предыдущая устанавливалась с разъемными соединениями. Тогда достаточно подобрать современную конструкцию с одинаковыми диаметрами присоединительных патрубков. Второй вариант – это приобрести идентичную конструкцию.

Замена и схема подключения в обоих случаях простая:

• демонтируется старая модель;
• разъемные соединения предыдущего полотенцесушителя переставляются на новый;
• подключение;
• укрепление положения конструкции на стене.

Замена в стояке старых труб

• Когда с соседями переговоры завершены о времени замены своей части стояка, перекрывается поступление воды с разрешения обслуживающей конторы многоквартирный дом.
• Часть стояка в квартире отрезается сверху, и снизу вместе со старым змеевиком. Используется в работе болгарка.
• Подготавливается стояк для подсоединения нового куска трубы. Нарезается резьбовое соединение на уровне соседей этажом ниже и выше.
• Соединить стояк в единое целое. Вывести в свою ванную комнату новые трубы от стояка.

Методы подключения полотенцесушителя

Полотенцесушители водяные, принцип работы которых прост, должны отвечать некоторым требованиями и стандартами. Поэтому при собственноручном монтаже вам потребуется изучить информацию, прописанную в СНиП 2-04-01-85.

Когда подключение выполняется к стояку в зданиях с большим количеством квартир, потребуется выполнять работы, учитывая особенности проекта. Наиболее оптимальным методом является подключение к отдельному стояку. Это решение можно назвать оптимальным, т. к. тепло будет поступать в квартиру в течение всего года.

Для разных моделей полотенцесушителей схема монтажа будет идентичной: главное — создать правильные условия для входа воды и её выхода. Только так можно получить подачу воды на постоянной основе.

В целом выделяют несколько схем подключения, отталкиваясь от особенности конструкции монтируемого оборудования, а именно:

• Верхнее подключение;
• Нижнее подключение;
• Установка прибора в нижней части;
• Монтаж по диагональной схеме.

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

• карандаш, рулетка;
• кран Маевского, муфта, 2 тройника;
• крепежи, кронштейны;
• нож, паяльник для ПВХ труб;
• отвертка, молоток;
• пакля, ФУМ-лента или сантехническая нить;
• разводной ключ;
• ПВХ трубы;
• уровень;
• фитинги — прямые, угловые;
• шаровые краны.

Монтаж водяного полотенцесушителя

Это самый распространенный вид конструкций, подключенных к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый шаг — демонтаж старого изделия. В этом случае сначала перекройте подачу горячей воды и снимите старую конструкцию. Если его нет в наличии, то работа ведется по такой схеме:

1. Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
2. Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
3. Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
4. С помощью фитингов подключают отводы, регулируют их направление.
5. Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

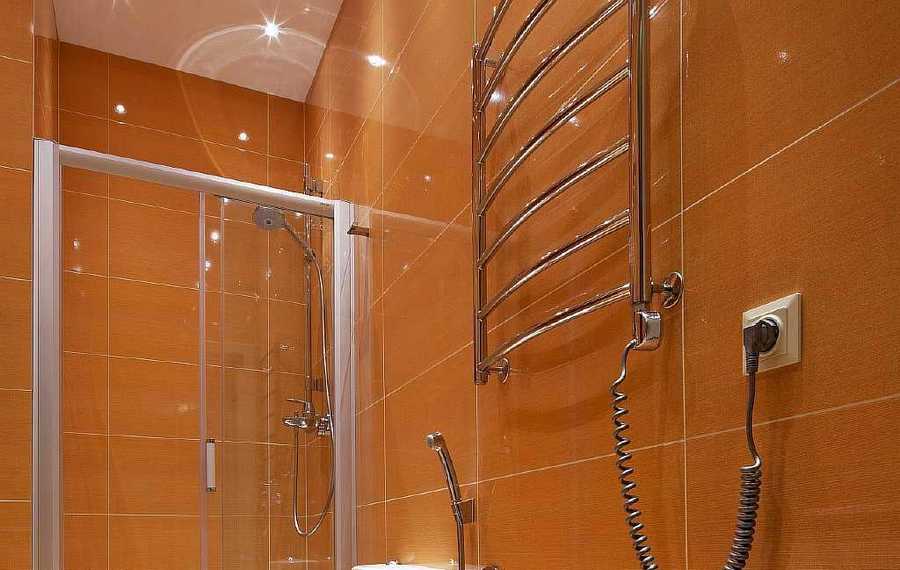

Подключение электрического оборудования

Данную сушилку можно установить в любом помещении, где есть розетка. В этом случае конструкция крепится к стене, а затем подключается к электросети

Поскольку в ванной всегда высокий уровень влажности, особое внимание уделяется нормам безопасности:

• заземление в квартире — условие обязательное;
• устанавливают только скрытую изолированную проводку, безопасные розетки;
• использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

• нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
• расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
• между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.

Типовые схемы включения полотенцесушителей

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.

Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором

С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.

Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи

Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:

• сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
• регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);

• пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»

По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.

Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов

В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.

При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку

Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)

Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.

Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом

Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.

Процедура монтажа

После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.

Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.

Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.

1. Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
2. Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
3. Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
4. Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
5. Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
6. В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.

Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.

Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.

Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?

Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.

С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.

Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.

Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.

В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!

Технология по подключению полотенцесушителя

Понятно, что подключение полотенцесушителя в отопительную систему является плохим вариантом, в частных домах его устанавливают в трубопровод горячего водоснабжения, для подачи воды в котором многие используют современные трубы из пластика. Трубопровод можно размещать в любом удобном месте, подводка может быть сделана из участков труб не только однотипного, но и любого используемого для горячей воды материала.

Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен.

Когда труба стальная, к ней можно приварить выходной резьбовой штуцер, обрезать с дальнейшей нарезкой наружной или внутренней резьбы для подсоединения переходных тройников, или прикрепить хомут с отводом – все методы довольно сложны за исключением последнего, но этот вариант не слишком надежен. Существует еще один современный инновационный вариант подключения переходных фитингов к стальной трубе, о котором будет рассказано ниже.

При наличии полипропиленового стояка из него вырезают отрезок и впаивают два тройника для подключения труб или непосредственно самого полотенцесушителя.

Рис. 12 Подключение полотенцесушителя через резьбу на трубах
