Что такое полотенцесушитель?

Полотенцесушитель – это дополнительный отопительный прибор для ванной, который осуществляет обогрев помещения до приемлемой температуры. Его устройство достаточно простое, он представляет собой изогнутую трубу, закрепляемую с помощью специальных кронштейнов на стене санузла. Он выполняет следующие функции:

1. Обогрев помещения. А ванной комнате не предусматривается установка настенных отопительных приборов, поэтому внутри этого помещения всегда немного прохладнее, чем в остальной квартире. Особенно это ощущается после приема ванной, ведь если разгоряченное горячей водой тело резко охладить, можно и заболеть. Полотенцесушитель в ванной поднимает температуру до комфортных значений.

Схема подключения в многоквартирном доме

Целью строительства далеких от совершенства «хрущевок» были в основном идейные мотивы — таким образом удавалось добиться расселения бараков и коммуналок. Для обогрева вновь построенных жилых массивов применялось исключительно централизованное отопление. Как правило, в ванной радиатор делали совмещенным с полотенцесушителем. Подобный подход имел как сильные, так и слабые стороны.

• Полотенцесушитель дополнительно отапливал помещение.
• Его включали только на зиму, параллельно с отоплением. При наступлении тепла прибор отключался.

• Громоздкость конструкции.
• За его использование приходилось доплачивать.

Данная схема подключения полотенцесушителя к системе отопления предусматривала наличие дополнительного трубопровода в подвале. В результате приходилось жертвовать лифтом и мусоропроводом.

Применялись два варианта коммутации полотенцесушителя к отопительному контуру и его размещения в жилище:

В раздельных санузлах. В этом случае местом установки выступала смежная стена между туалетом и ванной комнатой. Из подвала подающую трубу подачи заводили в квартиру на первом этаже. Далее, пройдя весь подъезд, через квартиру на последнем 5-м этаже она оказывалась в соседней квартире. Проследовав через все этажи, труба спускалась обратно в подвал. Запорная арматура в квартирах не применялась ни в каком виде: вентилями были оснащены только подвальные участки подающей и обратной трубы.

В смежных санузлах. Здесь полотенцесушитель размещался на стене возле умывальника

Важно понимать, что такой способ подключения считался наиболее сложным из-за неудобств совмещенного помещения.

Самыми распространенными сериями «хрущевок», где полотенцесушители коммутировались не с горячим водоснабжением, а с отопительной системой, являются:

• 1-434С – годы возведения 1958-1964.
• 1-434 – годы возведения 1958-1967.
• 1-335 – годы возведения 1963-1967.

Основные материалы изготовления — сравнение характеристик

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

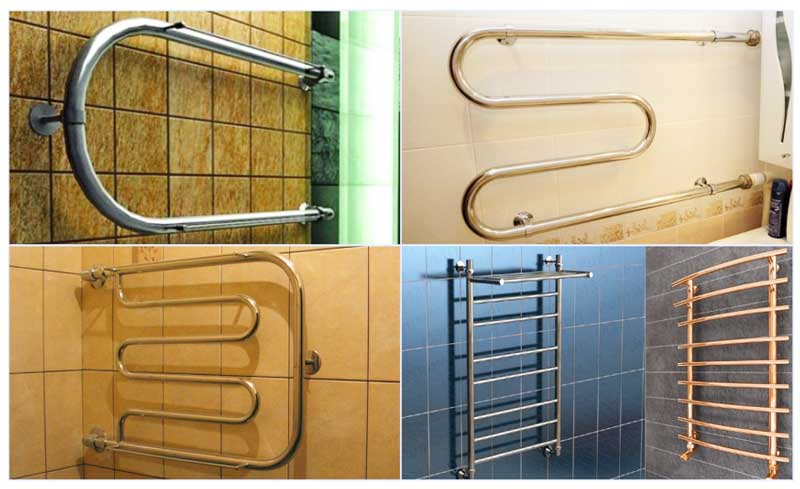

Рис. 4 Виды полотенцесушителей — П, М образные и лестница

Эксплуатация без монтажа – реальность

Если не брать во внимание дополнительные опции, то полотенцесушители по виду представляют собой просто сваренные в раму металлические трубки с выходящим из них электрическим кабелем, поэтому люди часто выбирают ЭПС, ориентируясь только на его дизайнерский вид. Компании-производители учитывают этот маркетинговый нюанс и стараются предлагать потребителям оригинальные инженерные идеи

Компании-производители учитывают этот маркетинговый нюанс и стараются предлагать потребителям оригинальные инженерные идеи.

Результатом реализации одной из таких идей явился напольный полотенцесушитель. Он не требует монтажа вообще, для его включения достаточно просто воткнуть шнур прибора в розетку. Такой вариант подойдёт для санузлов с большой площадью и участком постоянного сухого пола, где прибор без помех может поместиться.

Скрытое подключение ЭПС желательно проводить с участием специалистов, которые будут укладывать плитку, чтобы они подсказали правильное расположение креплений

Навесные электрические полотенцесушители тоже имеют монтажные особенности. Некоторые модели оснащены электрическим кабелем, который встроен в одно из настенных креплений. Такие полотенцесушители желательно монтировать до укладки плитки в санузле.

Подключение водяного полотенцесушителя — особенности

Полотенцесушитель является важным атрибутом, создающим повышенные удобства при пользовании ванной комнатой, в которой выполняет следующие функции:

• Просушивания полотенец, намокнувших после стирки и мытья одежды, обуви.
• Обогрева ванной комнаты для комфортного нахождения в помещении после принятия ванны или душа.
• Борьбы с сыростью, влияющей на отделочные материалы, электрические розетки и светильники, нагревательные котлы и бытовую технику.

Подключение полотенцесушителя к системе отопления или горячего водоснабжения производится путем параллельного или последовательного присоединения к трубопроводу, по которому протекает горячая вода.

Любой полотенцесушитель имеет входной и выходной патрубок с резьбой на конце для быстрого и удобного подсоединения к трубам. В некоторых схемах полотенцесушитель становится частью трубопровода, помещенной в просвет на место вырезанного участка трубы. При монтаже его приваривают к трубам или устанавливают на резьбовые соединения типа «американка«.

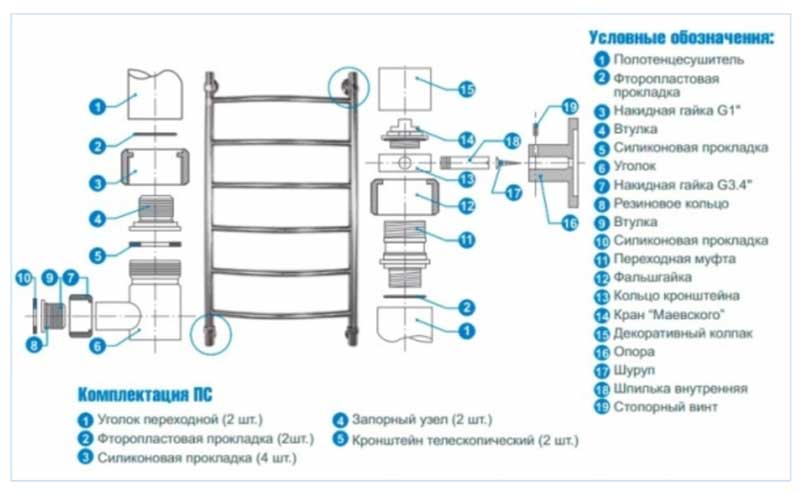

Рис. 2 Устройство и комплектация полотенцесушителя лесенка

Где встречается

Давайте выясним, где раньше встречалась подобная схема подключения полотенцесушителя к системе отопления.

В высотных домах

Квартиры в «хрущевках» всегда были далеки от идеала, но их строили больше по идейным соображениям — чтобы расселить бараки и коммуналки. А поскольку все новые жилые массивы переводились на централизованное отопление, то вполне логично, что в ванной комнате отопительный прибор совместили с полотенцесушителем.

На фото — подающая труба в подвалехрущевки. Проходя с первого по пятый этажи и обратно через смежные квартиры, она соединялась с обраткой.

У подобной конструкции есть свои достоинства и недостатки.

Плюсы:

• Полотенцесушитель выполнял роль отопительного прибора;
• Запускался в работу только в зимний период, летом – отключался;

Минусы:

• Громоздкая конструкция;
• Дополнительно взималась плата за его наличие (в отопительный сезон).

За дополнительные удобства нужно платить.

Существовало 2 способа, как подсоединить полотенцесушитель к отоплению, и где его расположить в квартире.

• Из подвала подающая труба заходила в квартиру первого этажа;
• Из квартиры верхнего 5-го этажа через подъезд она попадала в соседнюю квартиру;
• Оттуда через все этажи обратно в подвал.

Дом серии 1-464 – типичный образец «хрущевки».

Наиболее распространенными же, у которых подключение полотенцесушителя осуществлялось не от горячей воды, а от отопительной системы были:

• серия 1-434С – год постройки 1958-1964;
• серия 1-434 – год постройки 1958-1967;
• серия 1-335 – год постройки 1963-1967.

В зависимости от проекта видоизменялась и схема подключения полотенцесушителей.

В частных домах

Централизованное горячее водоснабжение в 60-е годы в подавляющем большинстве частных домов отсутствовало. В индивидуальном порядке оно осуществлялось с помощью дровяного котла типа «Титан», который перед применением растапливался.

Соответственно, подключить полотенцесушитель к такой системе горячего водоснабжения было просто невозможно:

1. из-за особенностей конструкции — кран врезался прямо в корпус устройства, соответственно, трубы, на которой можно было бы сушить белье, попросту не было;
2. из-за ограниченного время действия нагревательного устройства — закладки дров хватало только на нагрев бака воды.

Водонагреватель Титан в ванной комнате частного домовладения.

С появлением водяного отопления в частных домах появилась возможность установки и водяного полотенцесушителя:

Иллюстрация	Описание
	Старый вариант как правильно подключить полотенцесушитель в частном доме — от отопительного котла.
	Современный вариант — полотенцесушитель от отопления в частном домовладении подключается к общей системе, включая радиаторы и систему теплый пол.

Куда подключить и где повесить — рекомендации

При установке полотенцесушителей следует руководствоваться следующими рекомендациями:

1. Расстояние от вертикально расположенного стояка до наиболее удаленного участка трубопровода полотенцесушителя не должно превышать 2 метра — если приспособление будет находиться на большем удалении, из-за большого гидравлического сопротивления полученной петли в него просто не будет поступать вода. В ванной установка полотенцесушителя выполняется непосредственным подключением к тройниковым переходникам стояка.
2. Практичнее выбирать более дорогие изделия из хромированных цветных металлов — они обладают в четыре раза лучшей теплопроводностью по сравнению с нержавейками и лучшей коррозионной стойкостью.
3. Для подсоединения полотенцесушителя следует использовать вариант установки с помощью американки, позволяющей соединять фитинги в неподвижном положении деталей без разворота вокруг своей оси.
4. Перед монтажом лучше заменить дешевые резиновые прокладки в накидной гайке американки, которые при постоянной высокой температуре довольно быстро теряют пластичность, на более качественные фторопластовые, можно установить силиконовые и паронитовые кольца или использовать бутерброд из мягких и жестких колец.
5. Если полотенцесушитель является частью общедомового стояка старой конструкции, для его замены и проведения профилактических работ устанавливают байпас и подключают устройство через шаровые краны, которые так же крепятся при помощи фитингов.
6. При подсоединении полотенцесушителя к фитингам не помешает соблюдать электрохимическую совместимость, то есть стыковать изделия из одного материала. Распространенная ошибка — контакт сталей и латуней, которые создают гальваническую пару с ускоренной коррозией.
7. Для герметизации уплотнения практичнее использовать льняную паклю или сантехническую нить, от использования Фум-ленты лучше отказаться — она часто прорезается резьбой и собирается в канале по частям, позволяя воде проникать между участками.
8. Если полотенцесушитель включен в линию параллельно стояку, перед его входным и выходным патрубком полезно установить запорные шаровые краны для удобства проведения профилактических и ремонтных работ в узле.

Рис. 6 Установка полотенцесушителя в ванной – схема сборки

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

1. Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
2. Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
3. В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди. Форма – в виде лесенки, змеевика, Е-образный, М-образный. Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Требования к схемам подключения

Установка полотенцесушителя осуществляется согласно определенной схеме, которая подбирается с учетом характеристик модели и расположения трубопровода в помещении. Наиболее распространенной и эффективной считается боковая и нижняя врезка. Каждый вариант имеет свои особенности подключения.

При использовании установки сушки для полотенец методом нижней врезки необходимо учитывать:

• полотенцесушитель должен располагаться выше уровня нижнего отвода от стояка;
• на протяжении прямолинейные участков труб полотенцесушителя исключается наличие впадин и выступов, которые могут стать причиной скопления воздуха в системе;
• при использовании байпаса смещенного или зауженного типа, верхний подвод к стояку необходимо размещать ниже устройства для сушки;
• скрытые в стенах участки труб должны быть защищены термостойкой изоляцией.

Нижняя схема подключения обеспечивает рабочий процесс независимо от направления водяного потока.

Установка полотенцесушителя с помощью диагонального или бокового подсоединения является более практичной. Основным условием такого типа подключения является:

• отсутствие изгибов на подводящем трубопроводе;
• уклон подведенного трубопровода должен быть не менее 3 миллиметров на один метр подводки;
• при установке полотенцесушителя на небольшом расстоянии от стояка и использовании трубы с сечением 32 миллиметра возможен вариант горизонтального подключения труб;
• места подсоединения устройства для сушки полотенец должны находиться между верхним и нижним отводом вертикального трубопровода.

При диагональном подключении не требуется стравливание воздуха и допускается любое расстояние устройства к стояку.

Что нужно знать для подключения полотенцесушителя к стояку горячей воды

Для начала необходимо изучить все возможные разновидности конструкции. Основных всего четыре:

• Змейка. Представляет с собой классическую модель, которая достаточно просто ведёт себя при монтаже и не составляет проблем.

• Лесенка. В отличие от предыдущей, считает более современным вариантом. Используется при разном характере подключения. Но не подо все условия подходит.
• П- или U — образные. Стандартный и обычный вид. Пользуется значительным спросом из-за высокой доступности.
• Сложная форма. Может выполнять не только функцию обогревания, но и выступать как декор для создания интерьера ванны. Однако всё так неплохо будет, если правильно провести присоединение. В противном случае циркуляция может быть не обеспечена.

Основные материалы изготовления сравнение характеристик

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

Рис. 4 Виды полотенцесушителей – П, М образные и лестница

Технология по подключению полотенцесушителя

Понятно, что подключение полотенцесушителя в отопительную систему является плохим вариантом, в частных домах его устанавливают в трубопровод горячего водоснабжения, для подачи воды в котором многие используют современные трубы из пластика. Трубопровод можно размещать в любом удобном месте, подводка может быть сделана из участков труб не только однотипного, но и любого используемого для горячей воды материала.

Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен.

Когда труба стальная, к ней можно приварить выходной резьбовой штуцер, обрезать с дальнейшей нарезкой наружной или внутренней резьбы для подсоединения переходных тройников, или прикрепить хомут с отводом – все методы довольно сложны за исключением последнего, но этот вариант не слишком надежен. Существует еще один современный инновационный вариант подключения переходных фитингов к стальной трубе, о котором будет рассказано ниже.

При наличии полипропиленового стояка из него вырезают отрезок и впаивают два тройника для подключения труб или непосредственно самого полотенцесушителя.

Рис. 12 Подключение полотенцесушителя через резьбу на трубах

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

• Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
• Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

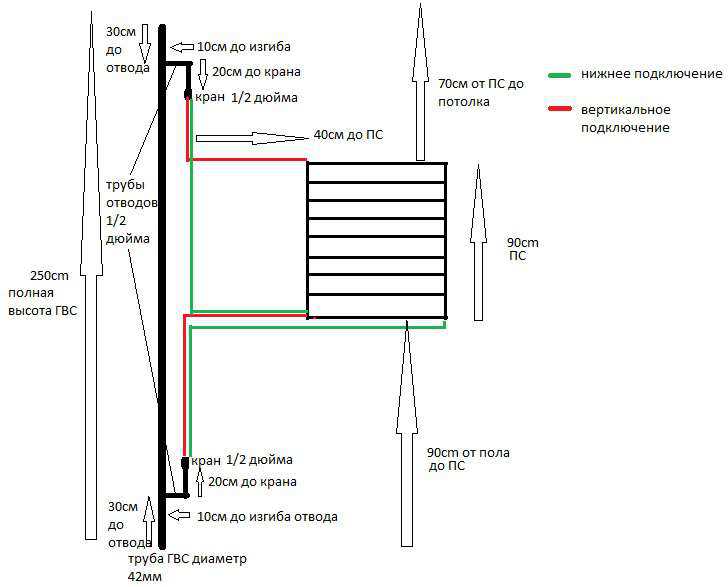

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

• Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
• Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:

• переходные уголки;
• силиконовые прокладки;
• запорные узлы;
• телескопические кронштейны;
• кран «Маевского».

В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

Все соединения уплотняются прокладками, резьбовые разъемные узлы уплотняются сантехнической подмоткой (+)

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:

1. Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
2. Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
3. Отслужившее устройство снять с кронштейнов.

Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки

Размер демонтируемого участка нужно определить с максимальной точностью. Лучше немного “не дорезать”, а после “примерки” прибора к месту установки подогнать по факту

Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

Врезка байпаса в стояк из ПП-трубы выполняется с помощью тройников и соединительных муфт (+)

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Установка перемычки в стальной трубопровод осуществляется методом сварки. Диаметр байпаса равен сечению трубы стояка

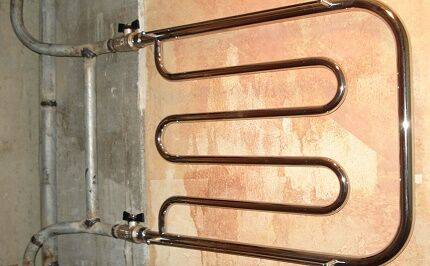

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:

На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика.
Подготовить отверстия и вставить в них дюбеля.
Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами

Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой.
Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.. Зависимо от типа подключения используются прямые или угловые резьбовые фитинги

Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

В завершении монтажа осмотреть герметичность стыков и плавно открыть краны для проверки работоспособности прибора. Никаких протеканий и капель быть не должно

Выводы и полезное видео по теме

Скрытое подключение ЭПС:

Монтаж на гипсокартонную стену, облицованную кафелем:

Пошаговая инструкция в картинках:

Соблюдение вышеописанных монтажных инструкций поможет любому домохозяину осуществить монтаж электрического полотенцесушителя самостоятельно. Советы помогут избежать трещин в керамической плитке, сохранят свёрла рабочими и уберегут вашу семью от несчастных случаев и травм.
