Правила подключения двухконтурного газового котла к газу

Разновидности отопительных систем

Для правильного подключения агрегата необходимо изучить основные разновидности систем отопления.

Открытый тип

Такие системы имеют довольно простую схему. Состоят из расширительного бачка, труб, котла и радиатора. Основой является расширительный бак, который хранит излишки воды при ее нагревании.

В системе не применяют насос. Бак не полностью герметичен, что приводит к испарению воды и необходимости восполнения ее уровня. Жидкость в трубах медленно циркулирует, поэтому во время эксплуатации трубы должны разогреваться постепенно.

Если система не работает в зимний период, вода сливается, чтобы трубы не замерзали. Котел устанавливают в низких местах дома, а расширительный бак на высоких отметках. Для монтажа требуется мало деталей и крепежных элементов.

Закрытый тип

Системы отопления закрытого типа герметичны, поэтому испарение воды исключается, циркуляция осуществляется с использованием насоса. Схема включает трубы, радиаторы, котел, расширительный бак и насос.

Принцип действия основывается на открытии клапана расширительного бака с повышением температуры и устранении излишков теплоносителя. После того как градус нагрева понижается, насос закачивает лишнюю жидкость обратно в трубы.

Система поддерживает давление в строго установленных пределах.

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

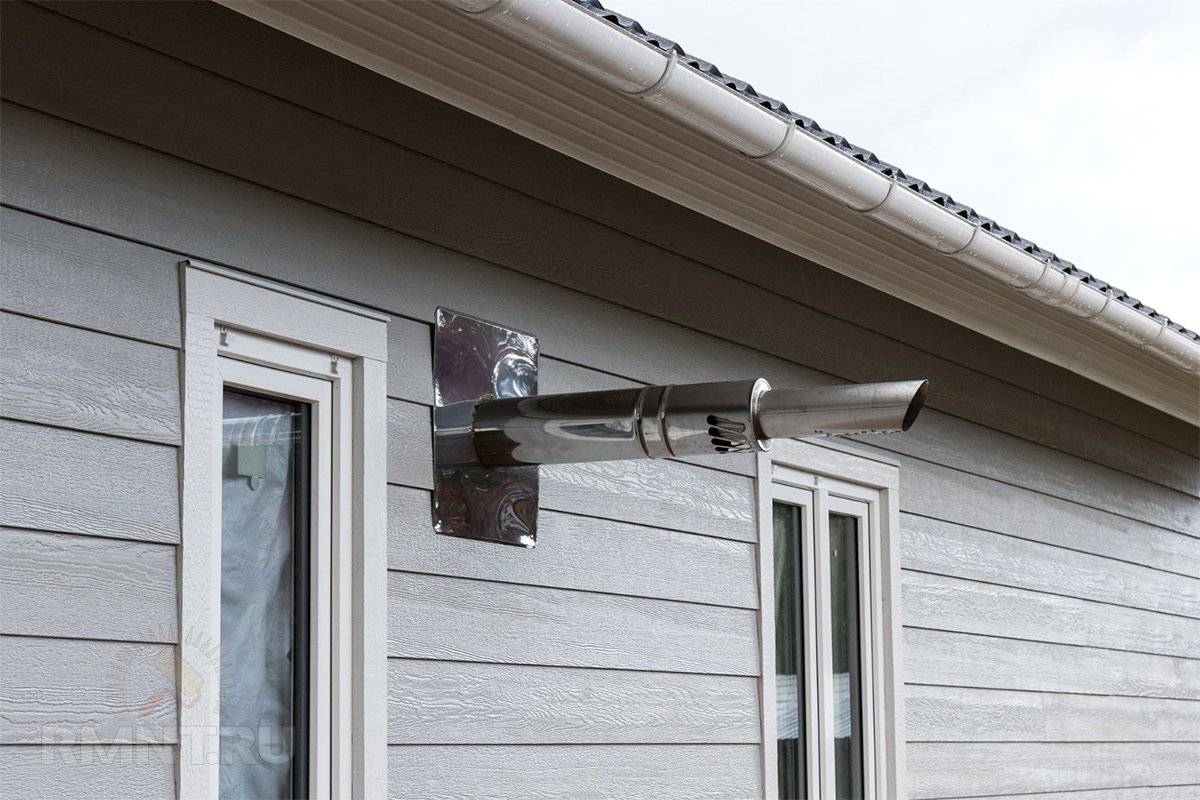

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
7. Радиаторы.
8. Трубопровод.
9. Заземление.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.

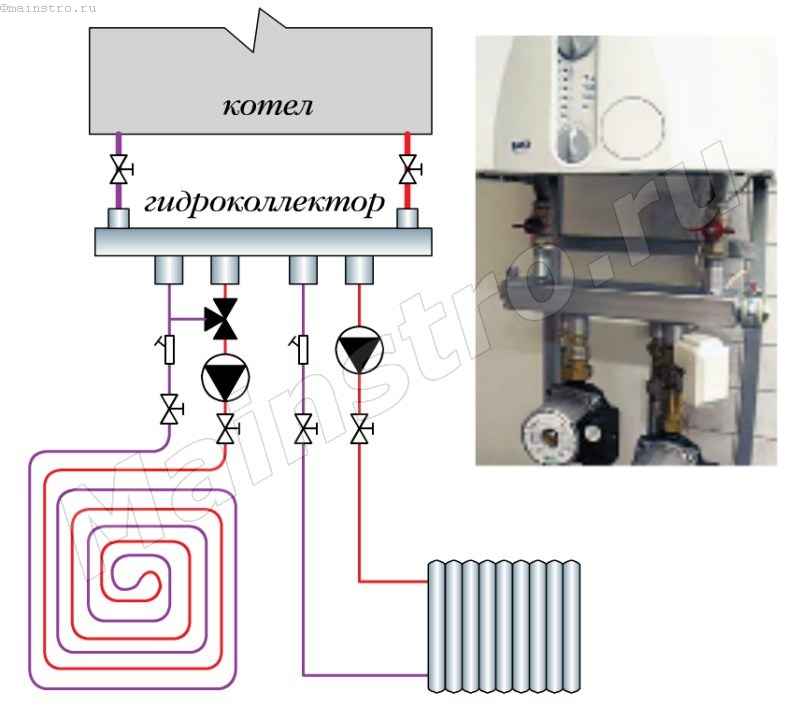

4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Монтаж напольного газового котла предусматривает применение следующих инструментов:

1. Сварочный агрегат.
2. Дрель и сверла.
3. Набор ключей и отверток.
4. Строительный уровень.
5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

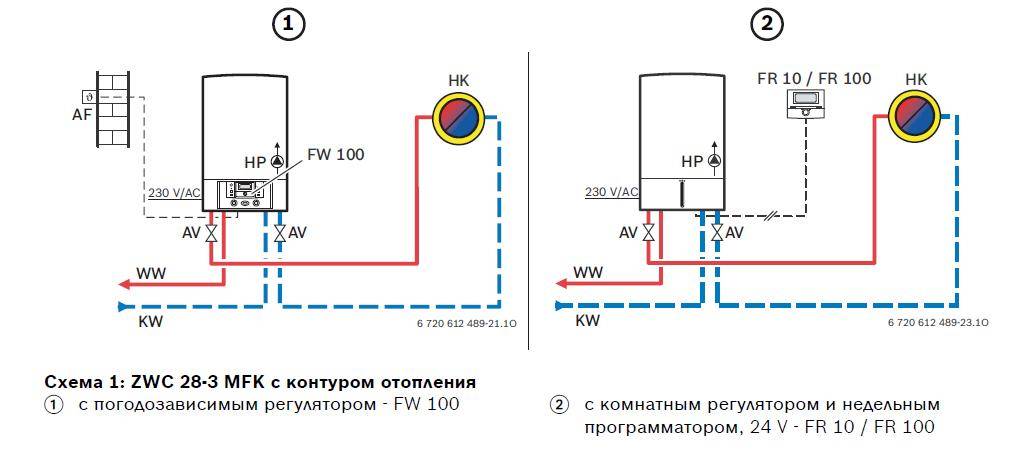

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

• Два вентиля с обратным клапаном;
• Группа безопасности при ее отсутствии в устройстве агрегата;
• Расширительный бак.

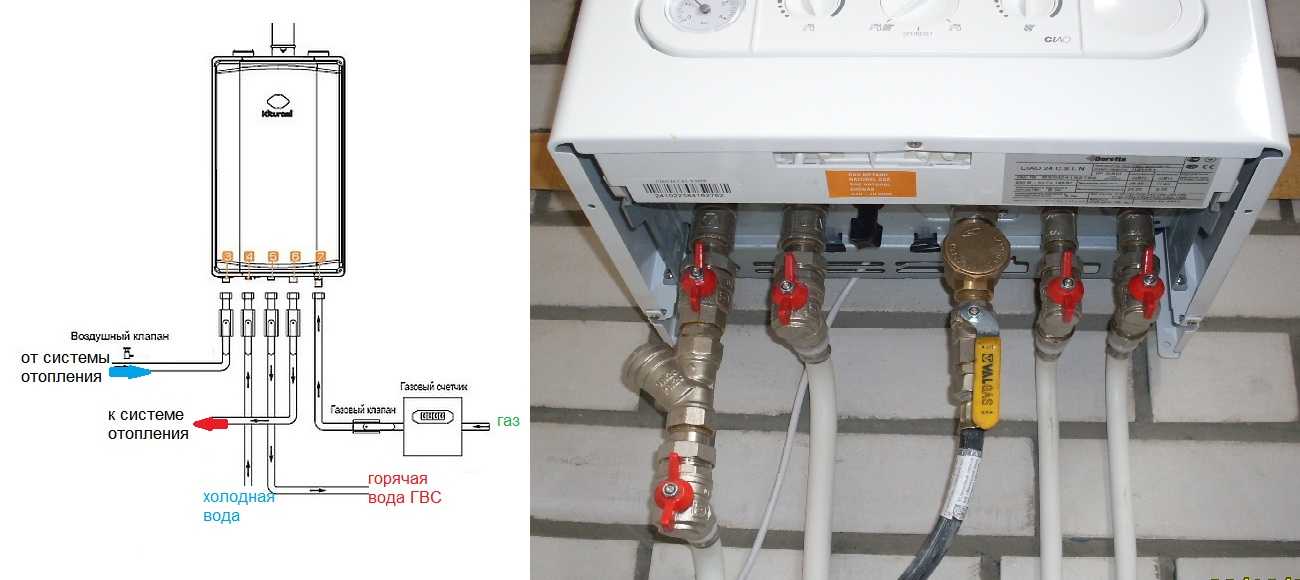

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Принципы выбора двухконтурного котла. Особенности установки

Наиболее популярным считается двухконтурный. Этот тип котла позволяет создать тепло не только в трубах, но и сможет нагреть воду. При покупке данного оборудования обязательно необходимо учитывать не только мощность, теплообмен, сервис котла, но и как будет происходить установка. Существует два известных способа – настенный и напольный.

Прежде чем выбрать вид установки, важно ознакомиться с внутренним устройством котла, который, прежде всего, оснащен автоматическими функциями. Это очень удобная функция всегда сможет обеспечить безопасность работы и оградить от каких либо сбоев. Также  автоматическая функция позволяет вносить изменения в работу котла самостоятельно его владельцем

Также  автоматическая функция позволяет вносить изменения в работу котла самостоятельно его владельцем.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления

Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

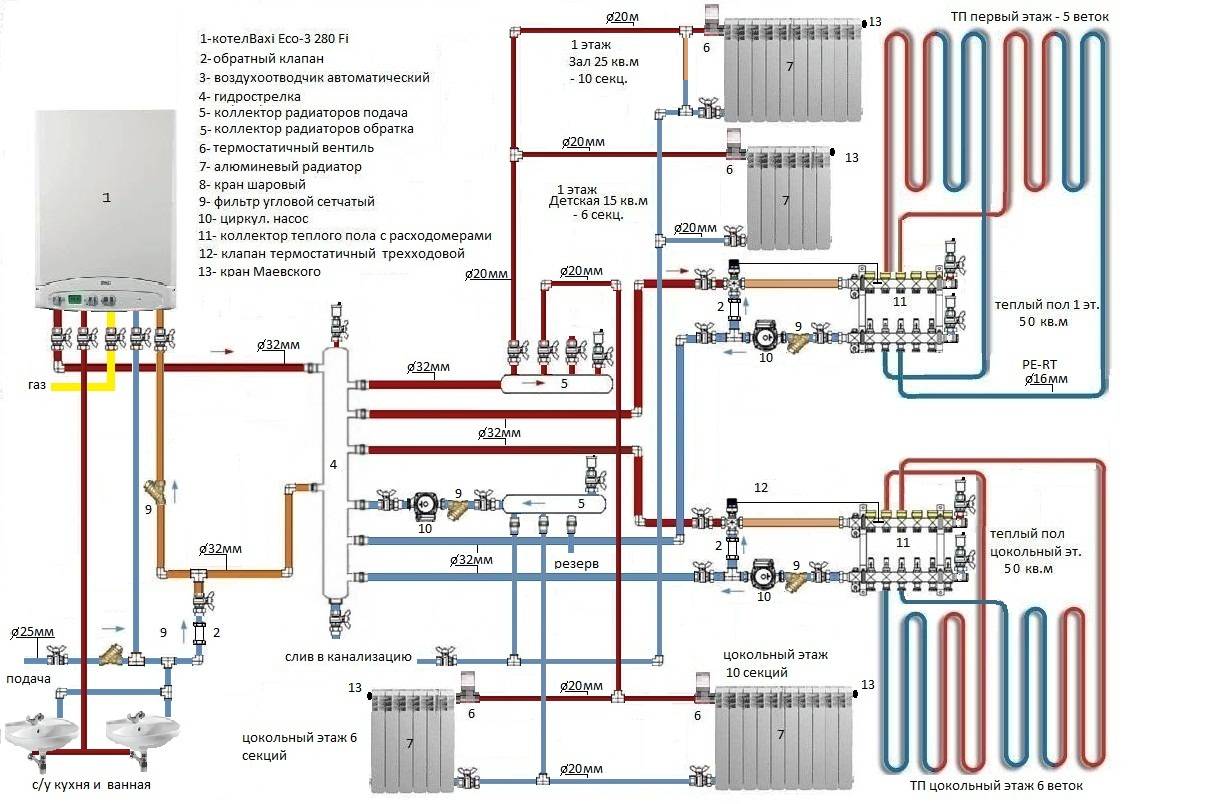

Подключение котла к радиаторам и ГВС

Этот процесс выполняют в такой последовательности:

1. Проводят своими руками монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
3. При необходимости монтируют группу безопасности.
4. На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
7. Подключают обратную трубу от системы отопления к котлу.
8. Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
9. В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Здесь не упоминалось о циркуляционном насосе. Настенные двухконтурные котлы всегда имеют его. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции. и потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС .

Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.

Для обвязки котла в таком случае требуется следующее оборудование:

• насос 100-200 ватт, который следует установить на подачу;
• расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
• предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
• автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
• манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

• фильтр для газового агрегата;
• фильтр на входе в теплообменник для защиты от мусора;
• теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.
