Неисправности
К основным неисправностям антенного БП можно отнести:
- Неисправность трансформатора;
- Неисправность стабилизатора;
- Неисправность фильтра.
При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.
При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.
Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 – 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.
Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.
31 Comments on «Блок питания для антенного усилителя»
При включении блока питания антенны изображение на экране тв зависает. А при отключенном принимает только 7 программ из 20 (на даче в 40 км от города). При измерении питающего напряжения блока питания антенны напряжение оказалось равным 7 В. Может ли пониженное напряжение быть причиной.
Здравствуйте, помогите понять проблему , купила телевизор со встроенным т2 антена польская , как только подключаю к телевизору блок питания тухнет , отключаю от телевизора снова блок питания загорается, в чем проблема ?
Порт RF (антенный вход) имеет очень маленькое сопротивление. Неправильное подсоединение или неисправность подключаемого штекера при втыкании в телевизионное гнездо будет вызывать короткое замыкание в блоке питания и лампочка тухнет. Проверьте штекер и подключение кабеля к нему.
В антенном разъеме(это там,куда подключается кабель)пробит или закорочен проходной (развязочный) конденсатор
Добрый день ВСЕМ. Есть проблема…. НА даче активная антенна подключена в тв приставку цифрового телевидения, но периодически зависает изображение и пишет нет сигнала. При этом греется и начинает моргать блок питания активной антенны. Стоит вытащить из розетки и включить обратно отвисает, но не надолго…. опять начинает моргать блок питания активной антенны и зависает изображение. Подскажите что может быть за проблема и как решить. Заранее всем спасибо за ответы.
Подключение к разветвителю (сплиттеру)
В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.
Поэтапно схему подключения можно представить в следующем виде:
- выбор места размещения сплиттера и закрепление его в нем;
- снятие заглушек с использующихся разъемов;
- разделка и подсоединение ТВ кабеля.
Что важно при выборе
Выбор кабеля для ТВ-антенны происходит с оглядкой на 7 главных факторов:
- Материал внешней оболочки. В производстве фидеров используют два варианта – ПВХ и светостабилизированный (то есть стойкий к воздействию ультрафиолетовых лучей) полиэтилен. ПВХ идеален для того, чтобы применять его внутри квартиры (например, при подключении к коллективной антенне или кабельному ТВ). А вот для наружной прокладки ничего лучше полиэтилена пока не придумали. Неподходящий тип покрытия приведёт к повреждениям кабеля и его пробою.
- Прочность внешнего слоя. Достаточно на отрезке фидера попробовать внешнюю ПЭ- или ПВХ-оболочку, потянув её на себя. Если она легко двигается, кабель использовать не надо: при изгибании возможно повреждение экрана.
- Длина трассы, по которой будет проходить кабельный канал. Чем длиннее, тем больше потерь мощности сигнала из-за сопротивления проводника. Поэтому там, где нужно прокладывать длинную трассу (от 10 м и более), лучше использовать кабель с медной центральной жилой, а не со стальной;
- Мощность поступающего сигнала. Приём телевизионных передач наземной ретрансляции стандарта DVB-T2 обеспечивает аппаратуру достаточно мощными импульсами, это же касается и кабельного ТВ. А вот мощность сигнала, идущего со спутника, невелика. Поэтому для тарелок лучше выбирать кабели с медным сердечником.
- Диаметр центральной жилы. Чем она толще, тем меньше потери при прохождении сигнала. Однако слишком толстые проводники могут потребовать специальных переходников для того, чтобы использоваться в стандартных разъёмах.
- Толщина кабеля. Обычно чем мощнее фидер, тем больше слоёв экранирования использовано, толще центральная жила и надёжнее изоляция. Однако это лишь ориентировочный признак. Высококачественный тонкий шнур может подходить для прокладки лучше, чем толстый низкого качества. Об этом расскажем ниже.
- Материала центральной жилы. Медь лучше передаёт сигнал, плакированная сталь прочнее. Проверить, из чего сделана жила, легко: нужно взять магнит и поднести к кабелю. Если есть притяжение, значит, сталь, нет – медь.
Дополнительно можно ориентироваться на следующие признаки:
Чем соединить кабели
Удлинение, соединение и подключение современных антенных кабелей выполняется при помощи специальных F-гнезд и сплиттеров заводского изготовления. В первом случае, чтобы соединить несколько проводов с использованием переходника, требуется приобрести несколько штекеров накрутки и переходников F-типа. Перед тем, как ремонтировать повреждённый элемент, необходимо прорезать экран кабельной оплетки острым лезвием, чтобы оголить сердечник. После этого необходимо отогнуть в обратную сторону алюминиевый экран и фольгу с плетением из тонкой медной проволоки.
Вам это будет интересно Особенности кабельных наконечников
Далее нужно аккуратно удалить пластиковый изолятор, для чего потребуется надрезать изоляцию в центральной части изделия. По завершении этой процедуры, заранее подготовленный штекер устанавливается поверх воротника из фольги и фиксируется посредством принудительного устройства резьбы на мягком материале кабеля, а металлический сердечник обрезается таким образом, чтобы он выступал за пределы металлического наконечника штекера не более, чем на 5 мм. На головку штекера устанавливается проводниковый элемент заводского исполнения, идущий в комплекте со стандартным соединением.
По окончании всех работ получается антенный провод требуемой длины с надёжно зафиксированным штекером для подключения в антенное гнездо.
Подсоединение с использованием F-разъёма
Во втором случае для удлинения кабеля потребуется сплиттер — устройство, созданное для равномерного распределения входящего сигнала. Конструкция данного устройства аналогична штекеру, и порядок его установки в точности повторяет описанный выше процесс. Стоит только указать, что благодаря сплиттеру можно не только удлинить провода, но также подключить их к нескольким приёмникам телевизионного сигнала. Все изделия также фиксируются через переходник с резьбовым соединением.
Подсоединение со сплиттером
Популярные варианты
Шнуры для ТВ выпускаются под разными марками, ниже представлены самые распространенные варианты:
RG-6U
RG-6U обладает необходимыми характеристиками и доступной ценой. Центральная жила изготовлена из меди. Этот провод считается стоящей альтернативой устаревшим РК кабелям. Подходит для подсоединения оборудования аналогового, спутникового.
Срок службы RG-6U 8 лет, но при эксплуатации на улице, часто из строя выходит раньше. Преимущество этого телекабеля в том, что его можно свободно приобрести в любом специализированном магазине. Стоимость от 8 рублей за метр.
SAT 703
Надежный продукт, отлично передает ТВ-сигнал, подходит для спутникового телевидения. Хорошо выдерживает эксплуатацию в уличных условиях, так как шнур устойчив к перепадам погоды и температуры.
Центральная жила медная, провод оснащен двойным экранированием. Срок службы: 15 лет. Цена: от 18,5 рублей.
Кабель DG 113
Этот вариант стоит дороже, чем предыдущие провода. Представленная производителем характеристика почти идентична проводу SAT 703, но есть одно существенное отличие – DG 113 имеет более высокий коэффициент экранирования, у него он начинается от 90 дмб. Благодаря чему качество ТВ-сигнала идеальное, без перебоев и помех.
Срок службы: 10 лет. Цена: от 23,6 рублей.
ТВ-кабель
Какой ТВ-кабель лучше? SAT 703 или RG 6? Читая такие названия, кажется, что понять вопрос может только бывалый специалист. Однако не стоит пугаться раньше времени. Эта статья поможет разобраться в отличиях кабеля RG 6 от SAT 703 и упростит дальнейший выбор в магазине.
Основное назначение обоих кабелей – передача сигнала от его источника, например, антенны до ресивера, то есть телевизора. Чем лучше будет соединение, читай – кабель, тем лучше будет изображение. SAT 703 и RG 6 – оптимальные варианты, по мнению специалистов.
Телевизионный кабель RG-6 обладает внутренней изоляцией, сделанной с помощью вспененного полиэтилена, оснащенной двойным экраном. Внутри находится стальной проводник с медным напылением. В качестве диэлектрика выступает вспененный полиэтилен. Внешнюю проводку делают из медной луженой проволоки и поливинилхлоридной оболочки. Особенность кабеля – способность функционирования в частотном диапазоне вплоть до 2 ГГц.
Телевизионный кабель SAT 703 очень похож на предыдущий аналог. Некоторые фирмы делают его также со стальным проводником в медном напылении, другие же используют исключительно медь. Первые делают некачественные кабели, а вторые – качественные. Кабель RG 6 медным полностью вообще не бывает. Оплетка также луженая медь с оболочкой. Однако есть особое преимущество: SAT 703 предпочтителен в случаях экстремальных условий прокладки кабеля. То есть монтировать такой кабель можно в любой среде, ведь он обладает очень низким коэффициентом изменения в результате воздействия вешних факторов.
Техническую сторону мы разобрали, теперь подробнее.
Если нужно поменять или провести ТВ-кабель в квартире для использования услуг кабельного телевидения, например, то коаксиального кабеля RG 6 будет вполне достаточно. Для подключения индивидуальных антенн, спутниковых тарелок, в случаях, когда телевышки находятся очень далеко, а также длина кабеля предполагается значительная, лучше взять SAT 703.
Если ваше предпочтение – второму варианту, то остерегайтесь подделки. Отправляясь в магазин, возьмите с собой магнит. Любой из тех, что висит на холодильнике, вполне подойдет. Если перед вами некачественный SAT 703, то его проводник будет стальным, а значит, будет магнититься. Если же он добротный и сделан на совесть, то магнититься не будет, ведь на медь магниты никак не реагируют.
В погоне за совершенным качеством картинки производители телевизионного оборудования дошли до очень высокого уровня. Были разработаны дисплеи мониторов, способные передать колоссальное количество оттенков, созданы новые и многое другое. Но все преимущества современного оборудования способен свести на нет телевизионный кабель плохого качества.
Сегодня мы рассмотрим:

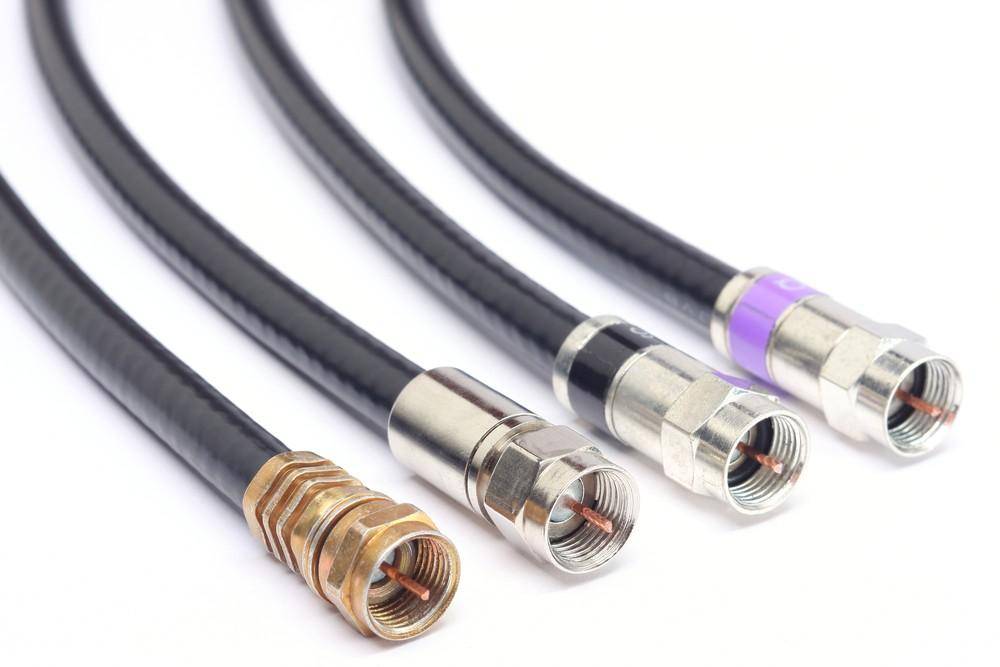

Наращивание TV кабеля при помощи F-разъемов
Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.
Наращивание штекером не создаёт помех
Наращивание антенного кабеля начинается с подготовки его отрезков:
Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать
На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера
Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.
Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.
Образец соединения через переходник и f-штекеры
На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.
Особенности проведения кабеля
Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

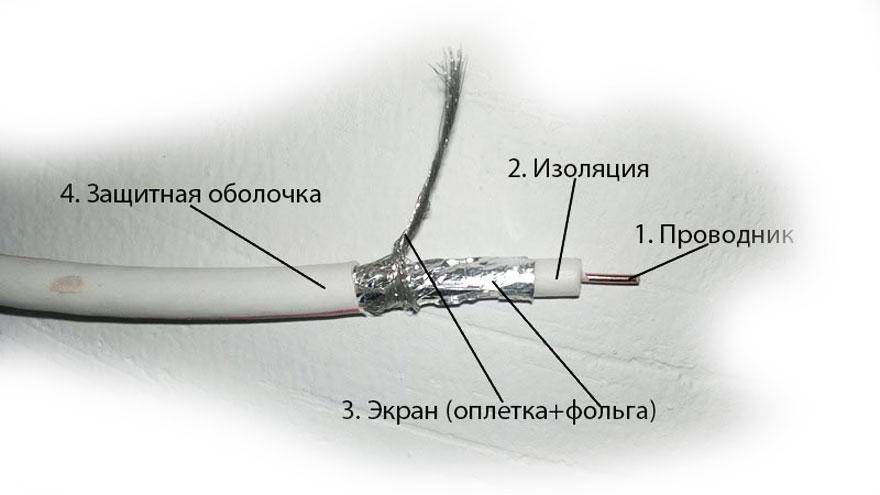

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде
Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.
Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.
Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.
Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен
Можно ли соединиться без потери сигнала
Если делать обыкновенное скручивание жилы и оплетки кабеля, ничем не изолируя сверху, то потери будут максимальны. А вот применение соединительного переходника для двух F-разъемов на концах кабелей позволяет передать сигнал без потерь.
Потери могут быть, но для просмотра цифровых каналов они будут вообще незначительны. Погрешность между изначальным сигналом на антенне и конечным на телевизоре обычному пользователю станет незаметна. На шкале сигнала в настройках телевизора вы не увидите разницу в процентах. А на качестве изображения при просмотре телевидения это никак не скажется.
Поэтому соединить ТВ кабель без потери сигнала лучше через резьбовой переходник типа F-F.
Как выбрать кабель
- В первую очередь следует оценить срез кабеля. При отсутствии фольги либо лавсана от покупки стоит воздержаться. Такая особенность является явным признаком низкокачественной продукции. Если фольга присутствует, но имеет склонность к отслаиванию, то это также признак товара низкого сорта.
- Стоящий кабель имеет максимально качественную изоляцию. При ее отсутствии внутрь могут попадать грязевые частицы, влага, что впоследствии может разрушить соединяющие элементы.
- Рекомендуется смотреть в сторону производителей, успевших зарекомендовать собственный бренд. К таковым относятся: Belden, Commscope, Cavel и ряд других.
- Диаметр кабеля должен быть 0,7 см и выше.
- Качественный шнур должен отличаться хорошей гибкостью, что упрощает монтаж, позволяет не перегибать провод.
Лучшие антенные разветвители на 2 телевизора
2. PROconnect
Компактный сплиттер выполняет функцию разделителя сигнала, поступающего от основной телеантенны. Имеет входной разъём F, куда подключается кабель антенны и несколько выходов для подключаемых устройств. Схема подключения наглядно изображена на самом устройстве.
Пропускная способность делителя составляет 5-2500 МГц, что позволяет использовать его для спутниковых систем. Пользователи отмечают надёжность устройства и качественное деление сигнала.
Плюсы:
- хорошая резьба;
- надёжная сборка;
- качественные составляющие;
- не перегревается.
Минусы:
- достаточно громоздкий;
- нет крепежа для настенного монтажа.
1. REXANT
Китайские разветвители дают возможность выделить основной и побочный сигналы, или равномерно распределить поток по нескольким трассам. Производитель предлагает изделия двух видов: оптоволоконные и радиочастотные. Компактные модели с коаксиальными выводами относятся к более ранним версиям, но не утратили своей актуальности. Ответвители rexant отличаются простой конструкцией. Разные модели можно сочетать друг с другом. Устройство обеспечит просмотр телепередач без помех с сохранением качества сигнала.
Плюсы
- простое подключение;
- минимально влияет на сигнал;
- прочный корпус;
- есть крепление на стену;
- доступная цена.
Минусы:
- грубоватая сборка;
- встречается брак.
Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома
Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

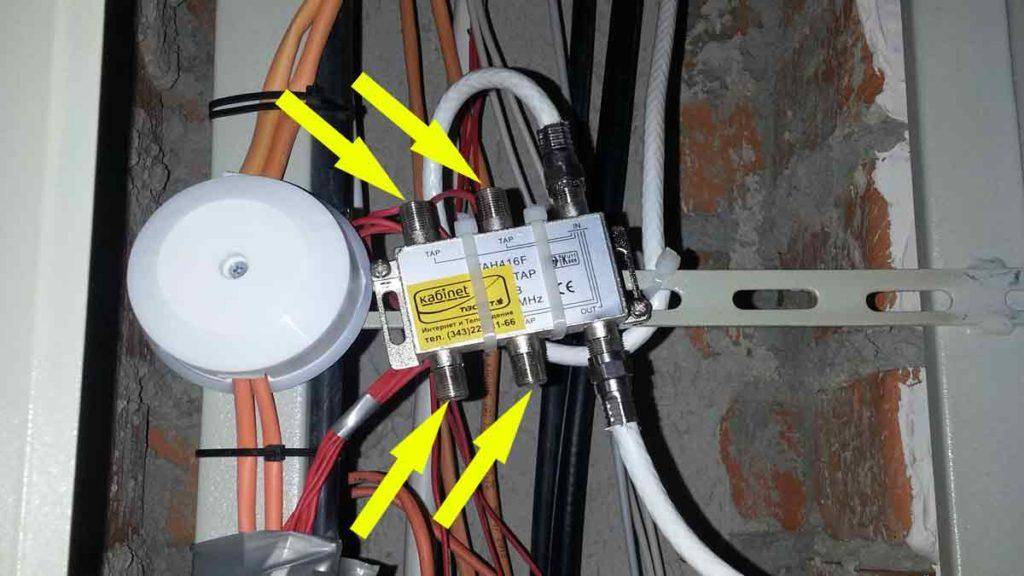

Подключение ТВ кабеля в щитке к ответвителю
Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.
Как удлинить кабель антенны телевизора
Скрутка
Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.
Для скрутки нужно:
- Снять внешнюю изоляцию примерно на 5 сантиметров и, стараясь не нарушить целостность оплётки, отодвинуть её;
- Убрать изоляцию, проходящую внутри кабеля, обеспечив тем самым доступ к жиле проходящей в центре на 2-3 см;
- Тщательно перекрутить между собой жилы наращиваемого кабеля и используемого для удлинения куска, и закрыть это место изолентой;
- Произвести скрутку экранов в месте произведенного соединения и тщательно заизолировать это место.
Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.
Использование сплиттера
Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.
Для реализации данного способа необходимо приобрести использования сам сплиттер и в зависимости от того, какую его модель вы подобрали, F-разъемы либо ТВ-штекера
Особое внимание следует уделить маркировке устройства. Сплиттер оснащен одним отверстием для установки провода, тянущегося от антенны — он обозначен гравировкой «IN» -INPUT и несколькими выходными отверстиями — для кабелей тянущихся к телевизорам
Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:
Снять проходящую сверху изоляцию примерно на 2-3 см и, осторожно отодвинуть оплётку в противоположную ее расположению сторону;
Сделав отступ от края на 2-3 мм, убрать изоляцию, которая проходит внутри, оголив тем самым расположенную по центру жилу;
Тщательно закрепить на кабеле F-разъем (если получилось не плотно – сделайте подмотку при помощи фольги);
Произвести срез проходящей по центру жилы так, чтобы ее выступ за конец разъема был не более чем пол сантиметра;
Произвести аналогичные действия с другим концом;
Произвести присоединение кабелей к сплиттеру, обращая при этом внимание на его маркировку.
Использование переходника
Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.
Действовать в данном случае необходимо следующим образом:
- расположить F-разъемы на концах антенного кабеля (так же как и в предыдущем способе);
- произвести соединение частей линии, совместив для этого F-разъем с переходником.
Использование пайки
Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.
Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.
Телевизор
Выбираем кабель для своих нужд
Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.
RG-6U
Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм
2
до 0,816 мм
2
(зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.
Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.
Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.
Средняя стоимость: 9 – 20 рублей за 1 м.
РК-75
Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм
2
до 1,63 мм
2
. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм
2
. Более толстый кабель стоит брать только для спутникового телевидения.
Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.
Средняя стоимость: 13 – 30 рублей за 1 м.
SAT-50
Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм
2
, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм
2
и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.
Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.
Средняя стоимость: 30 – 50 рублей за 1 м.

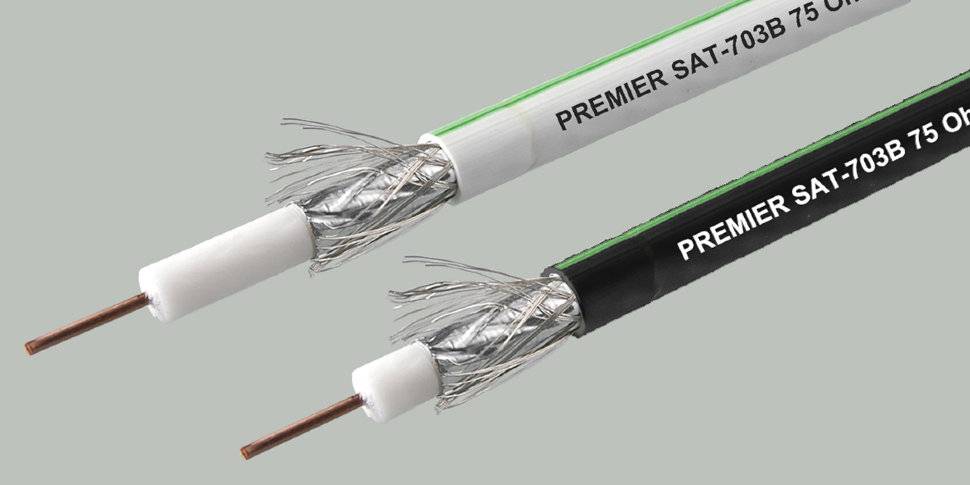

SAT-703
Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм
2
и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.
Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.
Средняя стоимость: 35 – 60 рублей за 1м.
DG-113
Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм
2
. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.
Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле
Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги
Средняя стоимость: 55 – 70 рублей за 1 м.
