Определение мощности по силе тока для однофазной сети
Необходимость выполнения этой процедуры чаще всего возникает при задании ограничений по максимальной мощности электроприбора, который можно подключить к конкретной розетке или их группе.
При нарушении данного ограничения возрастают риски пожара, а пластмассовые декоративные элементы розетки могут расплавиться из-за избытка выделяющегося тепла.
На основании определений, которые в математической форме описываются выражениями (1) и (2), для нахождения мощности следует просто умножить ток на напряжение.

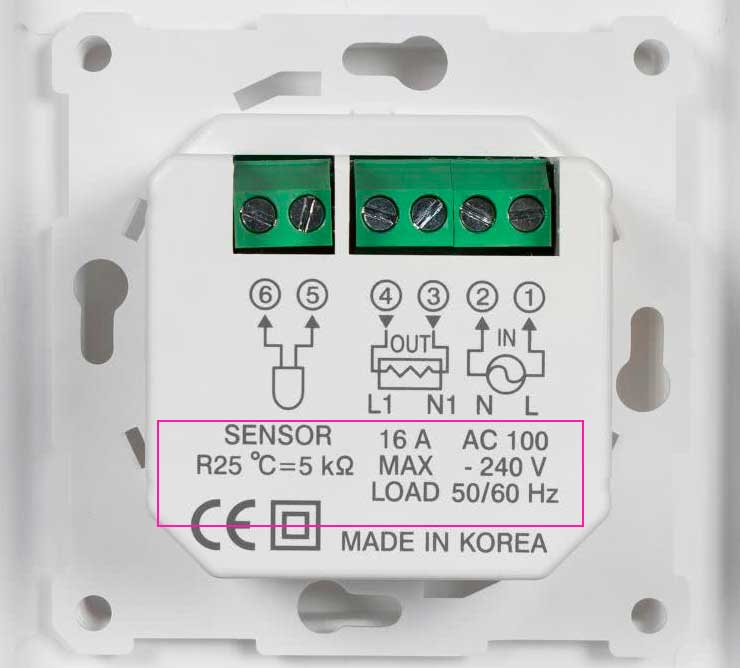

Максимально допустимый ток выносится на маркировку розетки и для большинства комнатных бытовых изделий этой разновидности обычно составляет 6 А.
Отдельно укажем на то, что риски повреждения розетки при подключении чрезмерно мощного устройства минимальны в правильно спроектированной бытовой проводке.
Это полезное свойство обеспечено:
- установкой автоматов;
- применением в мощных электроприборах вилок, которые физически не могут подключаться к обычным розеткам (механическая блокировка).
Своеобразным вариантом механической блокировки можно считать довольно популярное прямое соединение мощного стационарного устройства (кондиционер, бойлер) с сетью без использования розеток.
Примеры перевода ампер в киловатты
Преобразование ампер в киловатты — довольно простая математическая операция.
Бывает так, что на этикетке электроприбора присутствует значение мощности в кВт. В этом случае придется киловатты переводить в амперы. При этом I = P : U = 1000 : 220 = 4,54 А. Справедливо и обратное — P = I х U = 1 х 220 = 220 Вт = 0,22 кВт
Существует также много онлайн – программ, где нужно всего-навсего ввести известные параметры и нажать соответствующую кнопку.
Пример №1 — перевод А в кВт в однофазной сети 220В
Перед нами стоит задача: определить предельную мощность, допустимую для автоматического выключателя однополюсного с номинальным током 25 А.
Применим формулу:
P = U х I
Подставив значения, которые известны, получим: P = 220 В х 25 А = 5 500 Вт = 5,5 кВт.
Это обозначает, что к этому автомату могут быть подключены потребители, общая мощность которых не выходит за пределы 5,5 кВт.

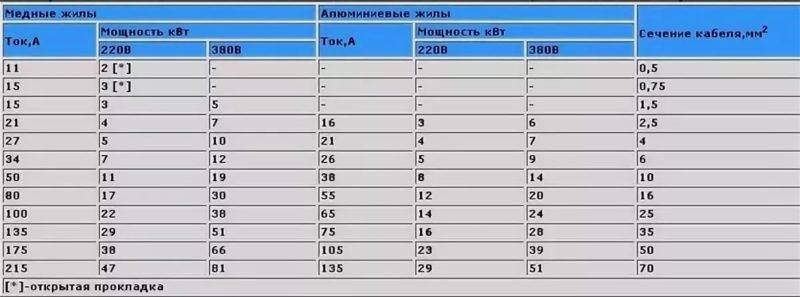

По такой же схеме можно решить вопрос подбора сечения провода для электрочайника, потребляющего 2 кВт.
В этом случае I = P : U= 2000 : 220 = 9 А.
Это совсем маленькое значение. Нужно серьезно подойти к выбору сечения провода и материалу. Если отдать предпочтение алюминиевому, он выдержит только слабые нагрузки, медный с такого же диаметра будет мощнее в два раза.
Подробнее о выборе нужного сечения провода для устройства домашней проводки, а также правила вычисления сечения кабеля по мощности и по диаметру мы разбирали в следующих статьях:
- Сечение провода для домашней проводки: как правильно произвести расчет
- Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку
- Как определить сечение провода по диаметру и наоборот: готовые таблицы и расчетные формулы
Пример №2 — обратный перевод в однофазной сети
Усложним задачу — продемонстрируем процесс перевода киловатт в амперы. Имеем какое-то число потребителей.
Среди них:
- четыре лампы накаливания каждая по 100 Вт;
- один обогреватель мощностью 3 кВт;
- один ПК мощностью 0,5 кВт.
Определению суммарной мощности предшествует приведение величин всех потребителей к одному показателю, точнее — киловатты следует перевести в ватты.
Розетки, АВ в своей маркировке содержат амперы. Для непосвященного человека сложно понять, отвечает ли нагрузка по факту расчетной, а без этого невозможно правильно выбрать предохранитель
Мощность обогревателя равна 3 кВт х 1000 = 3000 Вт. Мощность компьютера — 0,5 кВт х 1000 = 500 Вт. Лампы — 100 Вт х 4 шт. = 400 Вт.
Тогда обобщенная мощность: 400 Вт + 3000 Вт + 500 Вт = 3 900 Вт или 3,9 кВт.
Такой мощности соответствует сила тока I = P : U = 3900Вт : 220В = 17,7 А.

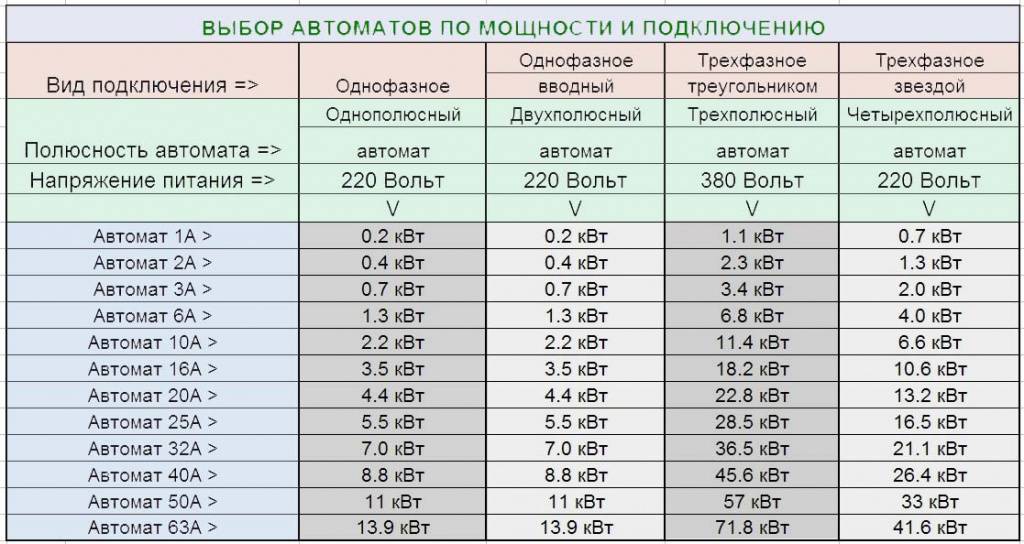

Из этого вытекает, что приобрести следует автомат, рассчитанный на номинальный ток не меньше, чем 17,7 А.
Наиболее соответствующим нагрузке мощностью 2,9 кВт является автомат стандартный однофазный 20 А.
Пример №3 — перевод ампер в кВт в трехфазной сети
Алгоритм перевода ампер в киловатты и в обратном направлении в трехфазной сети отличается от сети однофазной только формулой. Допустим, нужно высчитать, какую же наибольшую мощность выдержит АВ, номинальный ток которого 40 А.
В формулу подставляют известные данные и получают:
P = √3 х 380 В х 40 А = 26 296 Вт = 26,3кВт
Трехфазный АБ на 40 А гарантировано выдержит нагрузку 26,3 кВт.
Пример №4 — обратный перевод в трехфазной сети
Если мощность потребителя, подключаемого к трехфазной сети, известна, ток автомата вычислить легко. Допустим, имеется трехфазный потребитель мощностью 13,2 кВт.
В ваттах это будет: 13,2 кт х 1000 = 13 200 Вт
Далее, сила тока: I = 13200Вт : (√3 х 380) = 20,0 А
Получается, что этому электропотребителю нужен автомат номиналом 20 А.
Для однофазных аппаратов существует следующее правило: один киловатт соответствует 4,54 А. Один ампер — это 0,22 кВт или 220 В. Это утверждение — прямой результат, вытекающий из формул для напряжения 220 В.
Таблицы соотношений ампер, вольт, ватт, ом
Для упрощения основные параметры электрической цепи объясняют на примере функционирования обычного трубопровода. Перемещение жидкости обеспечивает разница давлений. Сужение (расширение) транспортной магистрали соответствующим образом изменяет сопротивление потоку. При необходимости с помощью перечисленных параметров или экспериментально можно установить производительность магистрали в литрах за единицу времени.
По аналогии с приведенным описанием, разница потенциалов (напряжение) обеспечивает движение электрических зарядов (тока). При уменьшении сечения проводника возрастает электрическое сопротивление. Зная основные параметры, несложно вычислить мощность потребления подключенной нагрузки.
Указанные данные мощности соответствуют определенным значениям сопротивления и напряжения. Подобные таблицы составляют для пересчета Вт в ампер, иных величин. Этот пример наглядно демонстрирует главные недостатки табличной формы:
- сложность обработки больших массивов данных;
- дискретность предоставления информации;
- ограниченную точность.
С помощью вычислений перевести вольты в амперы можно быстро и точно.
К сведению. В качестве альтернативного варианта применяют конвертер электрических величин, который предоставляют в бесплатное пользование на справочных и специализированных сайтах в интернете.
Необходимость перевода ампер в киловатты
Мощность и сила тока две основные характеристики, которые необходимо знать, чтобы правильно установить защитные устройства при работе с электрическими приборами, подключаемыми к сети. Каждый подключенный к сети прибор должен быть защищен индивидуально подбираемыми защитными устройствами. В то же время, проводка электросети может оплавиться и загореться, если защитные устройства подобраны неправильно и не соответствуют техническим характеристикам сети. Ведь все электрические провода, которые используются, имеют собственную токонесущую способность, зависящую от сечения жилы провода, причем нужно учитывать материал, из которого эти жилы произведены.
Защитные устройства обычно срабатывают при скачках напряжения, которые могут вывести из строя приборы, включенные в сеть на этот момент. Чтобы этого не произошло, защита должна отключить ветку, к которой подключены маломощные приборы. Но на реле стоит только обозначение силы тока в амперах. А электроприборы, которые мы включаем в сеть, маркируются потребляемой мощностью в ваттах и киловаттах. Связь между мощностью и силой тока очень тесная.
Чтобы это понять, нужно разобраться в терминологии и принципах действия электрической сети.
- Обычно рассматривают напряжение в сети, которое представляет собой разность потенциалов, то есть работу, которая происходит при перемещении электрического заряда от одной точки в электрической сети к другой. Напряжение в любой электрической сети обозначается в вольтах.
- Силой тока, которая измеряется в амперах, называется число ампер, проходящих по проводнику за определенную единицу времени.
- Мощностью тока называется скорость перемещения заряда по проводнику и измеряется она в ваттах или киловаттах.
Чтобы электрические приборы высокой мощности могли нормально работать в сети, она должна обладать высокой скоростью передачи энергии, проходящей через эту сеть, то есть в сети должен быть ток высокой мощности. Поэтому автоматы, которые срабатывают на увеличение нагрузки на прибор, должны иметь более высокий порог реакции на пиковую нагрузку, чем для менее мощных устройств, подключаемых к данной конкретной электрической сети. Для создания резерва безопасности работы таких автоматов и возникает необходимость расчета точной нагрузки.
Онлайн калькулятор перевода Ватт в Амперы для определения нагрузки
Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д.
При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм.
В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.
Онлайн калькулятор по расчету ватт в амперы
Для получения результата обязательно указывать напряжение и потребляемую мощность.
В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения. Нам поможет перевести амперы в ватты калькулятор онлайн
Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных
Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.
- Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
- Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
- В вольтах измеряется напряжение протекания электрического тока.
Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором мощности позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре. шением
Все просто и доступно!
шением. Все просто и доступно!
Таблица значений
Таблица расчета Ампер и нагрузки в Ватт
Причины для выполнения перевода
Мощность и сила тока — ключевые характеристики, необходимые для грамотного подбора защитных устройств для оборудования, питающегося электроэнергией. Защита нужна для предотвращения оплавления изоляции проводки и поломки агрегатов.
Электропроводка, питающая освещение, электроплиту, кофе-машину должна защищаться индивидуально подобранными устройствами. Ведь каждый потребитель создает «свою» нагрузку – другими словами, потребляет определенный ток.
Кстати, кабели, провода, питающие перечисленные бытовые устройства, обладают определенной токонесущей способностью. Последняя диктуется сечением жил.
Каждое защитное устройство обязано срабатывать в момент скачка напряжения, опасного для защищаемого типа техники или группы технических устройств. Значит, подбирать УЗО и автоматы следует так, чтобы во время угрозы для маломощного прибора не отключалась полностью сеть, а только ветка, для которой этот скачек является критичным.
На корпусах предложенных торговой сетью автоматических выключателей проставлена цифра, обозначающая величину предельно допустимого тока. Естественно, указана она в Амперах.
А вот на электроприборах, которые обязаны защищать эти автоматы, обозначена потребляемая ими мощность. Тут и возникает необходимость в переводе. Несмотря на то, что разбираемые нами единицы принадлежат разным токовым характеристикам, связь между ними прямая и довольно тесная.
Правильно подобрать защиту помогают амперы и киловатты, характеризующие электропотребление бытовых устройств
Напряжением именуют разность потенциалов, проще говоря, работу, вложенную в перемещение заряда от одной точки к другой. Выражается оно в Вольтах. Потенциал – это и есть энергия в каждой из точек, в которой находится/находился заряд.

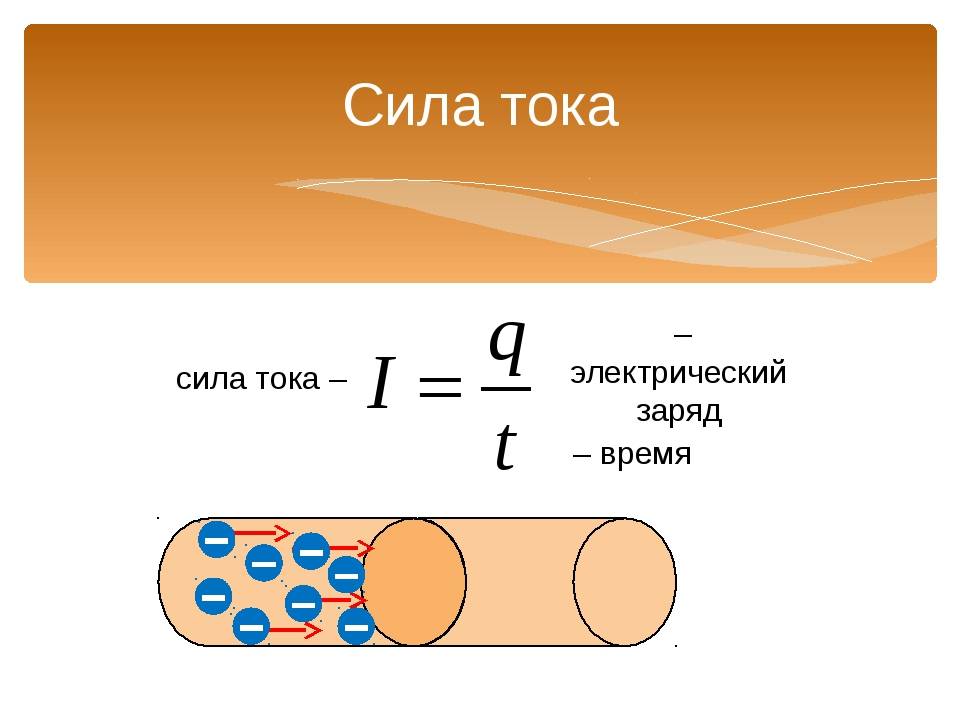

Под силой тока подразумевается число Ампер, проходящих по проводнику в конкретную единицу времени. Суть мощности заключается в отражении скорости, с которой происходило перемещение заряда.
Мощность обозначают в Ваттах и Киловаттах. Ясно, что второй вариант используется, когда слишком внушительную четырех- или пятизначную цифру нужно сократить для простоты восприятия. Для этого ее значение просто делят на тысячу, а остаток округляют как обычно в большую сторону.
Для питания мощного оборудования нужна более высокая скорость потока энергии. Предельно допустимое напряжение для него больше, чем для маломощной техники. У подбираемых для него автоматов предел срабатывания должен быть выше. Следовательно, точный подбор по нагрузке с грамотно выполненным переводом единиц просто необходим.
Основные правила при переводе амперов в киловатты в трехфазных сетях
В этом случае основные формулы будут такие:
- Для начала для расчета Ватта, необходимо знать, что Ватт= √3*Ампер*Вольт. Из этого получается такая формула: P = √3*U*I.
- Для правильного подсчета Ампера, нужно склоняться к таким расчетам: Ампер = Ват/ (√3 * Вольт), получаем I= P/√3 *U
Можно рассмотреть пример с чайником, он заключается в таком: есть определенный ток, он проходит по проводке, тогда когда начинает свою работу чайник с мощностью два киловатта, а также имеет переменную электроэнергию 220 вольт. Для такого случая, необходимо использовать такую формулу:
I = P/U= 2000/220 = 9 Ампер.
Если рассматривать данный ответ, можно сказать о нем, что это маленькое напряжение. При подборке шнура, который будет использоваться, необходимо верно и умно подобрать его сечения. Например, шнур из алюминия выдерживает на много меньшие нагрузки, а вот медный провод с таким же сечением выдерживает нагрузку в два раза мощнее.
Поэтому, чтобы произвести правильный расчет и перевод амперов в киловатты, необходимо придерживаться выше наведенных формул. Также следует быть предельно осторожными в работе с электрическими приборами, чтобы не навредить своему здоровью и не испортить данный агрегат, который будет использоваться в дальнейшем.
Из школьного курса физики всем нам известно, что силу электротока измеряют в амперах, а механическую, тепловую и электрическую мощность – в ваттах. Данные физические величины связаны между собой определенными формулами, но так как они являются разными показателями, то просто взять и перевести их друг в друга нельзя. Для этого нужно одни единицы выразить через другие.

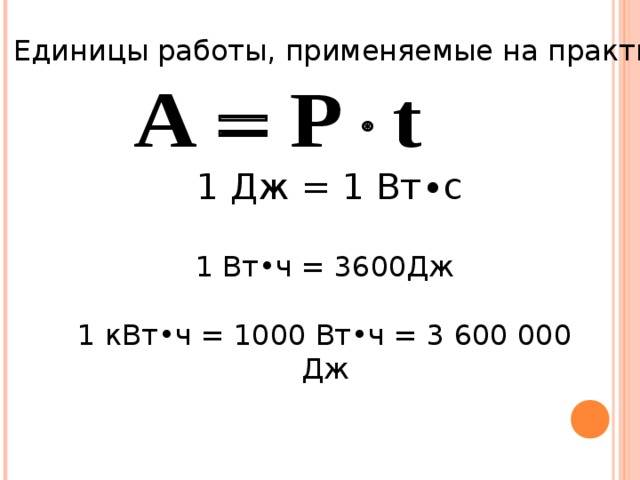

Мощность электротока (МЭТ) – это количество работы, совершенной за одну секунду. Количество электричества, которое проходит через поперечное сечение кабеля за одну секунду называется силой электротока. МЭТ в таком случае это прямо пропорциональная зависимость разности потенциалов, иными словами напряжения, и силы тока в электрической цепи.
Теперь разберемся, как же соотносятся сила электротока и мощность в различных электрических цепях.
Нам понадобится следующий набор инструментов:
- калькулятор
- электротехнический справочник
- токоизмерительные клещи
- мультиметр или аналогичный прибор.
Алгоритм пересчета А в кВт на практике следующий:
1.Измеряем с помощью тестера напряжения в электрической цепи.
2.Измеряем с помощью токоизмерительных ключей силу тока.
3.При постоянном напряжении в цепи величина тока умножается на параметры напряжения сети. В результате мы получим мощность в ваттах. Для перевода ее в киловатты, делим произведение на 1000.
4.При переменном напряжении однофазной электросети величина тока умножается на напряжение сети и на коэффициент мощности (косинус угла фи). В результате мы получим активную потребляемую МЭТ в ваттах. Аналогичным образом переводим значение в кВт.
5.Косинус угла между активной и полной МЭТ в треугольнике мощностей равен отношению первой ко второй. Угол фи – это сдвиг фаз между силой тока и напряжением. Он возникает в результате индуктивности. При чисто активной нагрузке, например, в лампах накаливания или электрических нагревателях, косинус фи равняется единице. При смешанной нагрузке его значения варьируются в пределах 0,85. Коэффициент мощности всегда стремиться к повышению, так как, чем меньше реактивная составляющая МЭТ, тем меньше потери.
6.При переменном напряжении в трехфазной сети параметры электротока одной фазы умножается на напряжение этой фазы. Затем рассчитанное произведение умножается на коэффициент мощности. Аналогичным образом производится расчет МЭТ других фаз. Далее все значения суммируются. При симметричной нагрузке общая активная МЭТ фаз равняется утроенному произведению косинуса угла фи на фазный электроток и на фазное напряжение.
Отметим, что на большинстве современных электрических приборов, сила тока и потребляемая МЭТ уже указана. Найти эти параметры можно на упаковке, корпусе или в инструкции. Зная исходные данные, перевести амперы в киловатты или амперы в киловатты дело нескольких секунд.
Для электроцепях с переменным током существует негласное правило: для того, чтобы получить приблизительное значение мощности при расчете сечений проводников и при выборе пусковой и регулирующей аппаратуры, нужно значения силы тока разделить на два.
Различия между «кВА» и «кВт»
Иногда на поверхности панели прибора или в его описании для электромощности вместо традиционных кВт применяются кВА. Чтобы потребитель смог определить, какое значение в кВА ему нужно, следует знать, что в них измеряется полное значение величины, а в кВт – активное.
Полный мощностной показатель вбирает в себя все, что источник питания транслирует вовне, но он не обязательно полностью затрачивается на выполнение работы. Одна из его фракций (активная) выполняет работу или трансформируется в тепловую форму, другая (реактивная) – перенаправляется в имеющееся в сети электромагнитное поле. Это различные величины, хотя и обладающие идентичной размерностью. Чтобы их не спутать, для измерения полного показателя применяется не ватт, а вольт-ампер. Прагматический смысл полной мощности состоит в том, что она описывает реальные нагрузки, создаваемые потребителем на компоненты электрической сети. Ведь данные нагрузки зависят от того, сколько тока потребляется. В силу этого для указания мощностного номинала распредщитов и трансформаторных устройств принято задействовать вольт-амперную величину.
При выборе источника питания потребителю бывает не понятно, сколько мощности он сможет обеспечить на деле. Это связано с тем, что в технических параметрах таких устройств фиксируется полное мощностное значение в ВА, и требуется знание, как соотносятся ВА и Вт.
Как пользоваться
Чтобы перевести ток в мощность, достаточно ввести номинальное напряжение и указать вторую известную величину. Калькулятор автоматически рассчитает неизвестный показатель и выведет результат.
Узнать напряжение и стандартную силу тока можно в технической документации устройства. Для приборов бытовой техники обычно указывается мощность, из которой также легко вычислить ток. Для удобства в калькуляторе можно переключать ватты на киловатты, а ампера на миллиамперы.
Читайте далее:
Расчет мощности электричества при ремонте и проектировании
Калькулятор перевода киловатт в лошадиные силы
Калькулятор расчета мощности двигателя автомобиля
Калькулятор перевода давления в бар на давление в мегапаскалях, килограмм силы, фунт силы и амосферах
Калькулятор расчета времени разряда АКБ
Взаимосвязь основных электрических величин
Мощность и силу тока можно связать через напряжение (U) или сопротивление цепи (R). Однако на практике применить формулу P = I2 * R сложно, так как затруднительно точно рассчитать сопротивление на реальном участке.
Одно- и трехфазное подключение
Большинство разводок электросети для бытового использования являются однофазными.
В этом случае пересчет полной мощности (S) и силы переменного тока (I) с использованием известного напряжения происходит по следующим формулам, вытекающим из классического закона Ома:
S = U * I
I = S / U
Сейчас получила распространение практика подведения трехфазной сети к жилым, бытовым и мелким промышленным объектам. Это оправдано с позиции минимизации затрат на кабели и трансформаторы, которые несет компания поставляющая электроэнергию.
При подведении трехфазной сети устанавливают вводной трехполюсный автомат (слева вверху), трехфазный счетчик (справа вверху) а для каждой выделенной цепи – обыкновенные однополюсные устройства (слева внизу)
Сечение жил проводки и номинальную мощность при использовании трехфазных потребителей определяют также по силе тока, которую вычисляют так:
Il = S / (1.73 * Ul)
Здесь индекс “l” означает линейный характер величин.
При планировании и последующем проведении разводки внутри помещения лучше выделять трехфазных потребителей в отдельные цепи. Приборы, работающие от стандартных 220 В, стараются более-менее равномерно раскидать по фазам, так, чтобы не было значительного перекоса в мощности.
Иногда допускают смешанное подключение устройств, работающих как от одной, так и от трех фаз. Эта ситуация не самая простая, поэтому ее лучше рассмотреть на конкретном примере.
Пусть в цепь включена трехфазная индукционная печь с активной мощностью 7.0 кВт и коэффициентом мощности 0.9. К фазе “A” подключена микроволновая печь 0.8 кВт с коэффициентом “2” кратности пускового тока, а к фазе “Б” – электрический чайник 2.2 кВт. Необходимо рассчитать параметры электросети для этого участка.
Схема подключения приборов к сети. При такой конфигурации всегда ставят трехфазный автоматический выключатель. Использовать для защиты несколько однофазных автоматов запрещено
Определим полную мощность всех устройств:
Si = Pi / cos(f) = 7000 / 0.9 = 7800 В*А;
Sm = Pm * 2 = 800 * 2 = 1600 В*А;
Sс = Pc = 2200 В*А.
Определим силу тока каждого прибора:
Ii = Si / (1.73 * Ul) = 7800 / (1.73 * 380) = 11.9 A;
Im = Sm / Uf = 1600 / 220 = 7.2 A;
Ic = Sc / Uf = 2200 / 220 = 10 A.
Определим силу тока по фазам:
IА = Ii + Im = 11.9 + 7.2 = 19.1 A;
IБ = Ii + Ic = 11.9 + 10 = 21.9 A;
IС = Ii = 11.9 A.
Ток максимальной силы при всех включенных электроприборах протекает по фазе “Б” и будет равен 21.9 A. Достаточная комбинация для беспроблемного обеспечения функционирования всех устройств в этой цепи – сечение медных жил 4,0 мм2 и автоматический выключатель на 20 или 25 A.
Типовое напряжение бытовых сетей
Так как мощность и сила тока связаны через напряжение, то необходимо точно определить эту величину. До введения с октября 2015 года ГОСТ 29322-2014 значение для обыкновенной сети было равно 220 В, а трехфазной – 380 В.
По новому документу эти показатели приведены в соответствие с европейскими требованиями – 230 / 400 В, но большинство систем бытового электроснабжения все еще функционирует по старым параметрам.
Получить реальное значение напряжение можно с использованием вольтметра. Если цифры значительно меньше эталонных, то необходимо подключить входной стабилизатор
Отклонение 5% реального значения от эталонного допустимо на любой срок, а 10% – не более чем на один час. При понижении напряжения некоторые потребители, такие как электрочайник, лампа накаливания или микроволновая печь, теряют в мощности.
Но если устройство снабжено интегрированным стабилизатором (например, газовый котел) или имеет отдельный импульсный блок питания, то потребляемая мощность останется постоянной.
В этом случае, учитывая, что I = S / U, падение напряжение приведет к увеличению силы тока. Поэтому не рекомендуют подбирать сечение жил кабеля “впритык” к максимальным расчетным значениям, а желательно иметь запас в 15-20%.
Таблица перевода
На данный момент сделать перевод величин в прямом и обратном порядке можно без особых проблем благодаря специальной таблице с названием «100 ампер сколько киловатт». С помощью нее можно без проблем вычислить необходимые значения. Особо ее удобно использовать, когда нужно подсчитать большие числа. Интересно, что сегодня существуют таблицы, рассчитанные на подсчет ампеража и энергии автоматического выключателя однофазной и трехфазной цепи. Приводятся стандартные данные тех аппаратов, которые сегодня можно приобрести на рынке.
Чтобы узнать необходимые данные, нужно использовать приведенные выше формулы или применять таблицу переводов. Данные измерительные величины помогут посчитать используемую энергию конкретным аппаратом и произвести другие расчеты в области электрики.
Выводы и полезное видео по теме
О связи ватт, ампер и вольт:
Зависимость между амперами и киловольтами описывает закон Ома. Здесь наблюдается обратная пропорциональность силы электротока по отношению к сопротивлению. Что касается напряжения, то прослеживается прямая зависимость силы тока от этого параметра.
У вас остались вопросы по принципу перевода Амперов в Киловатты или хотите уточнить нюансы практического расчета? Задавайте свои вопросы нашим экспертам в блоке комментариев, расположенном ниже под статьей.
Если у вас есть полезная информация, дополняющая изложенный выше материал, или уточнения, поправки, пишите свои замечания и дополнения ниже.
