Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника

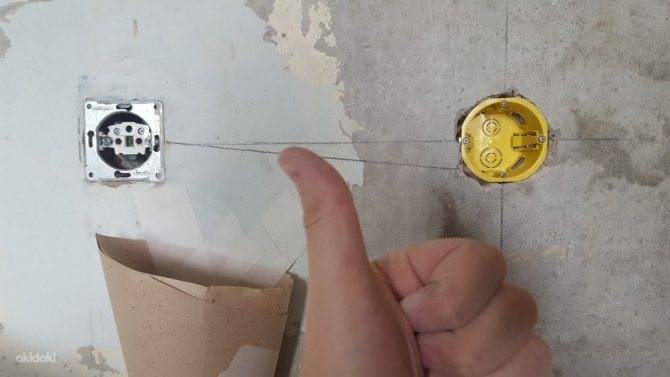

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

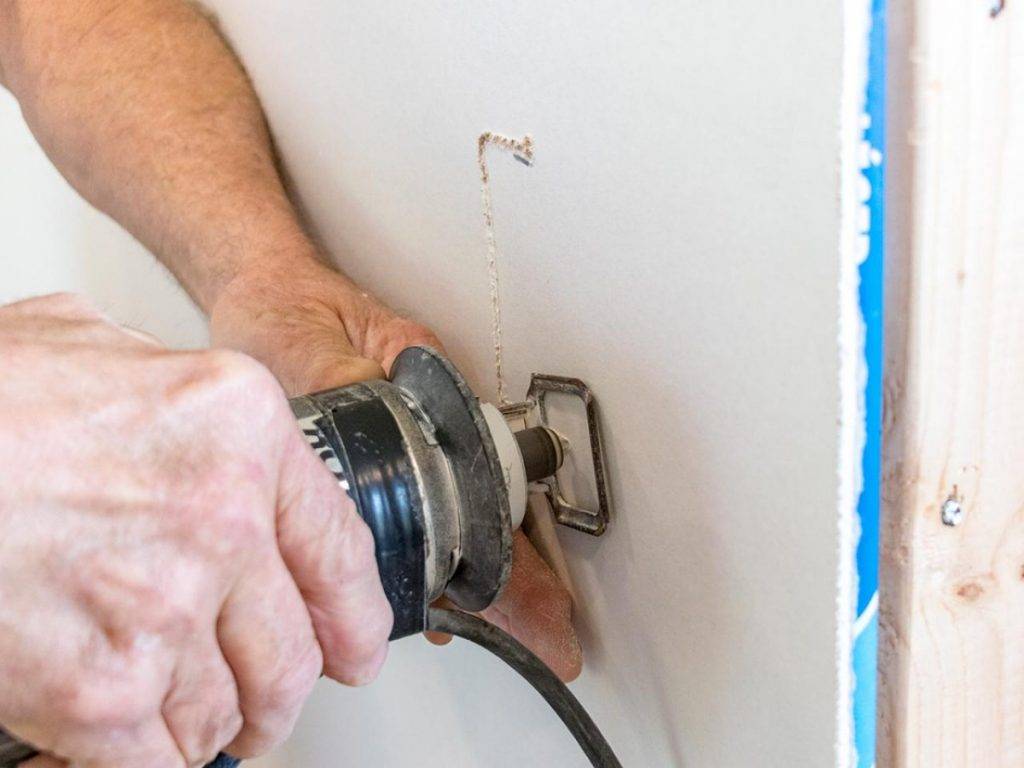

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Правильный демонтаж старой розетки
Перед тем, как совать свои руки к электричеству, необходимо обесточить весь дом или, по возможности, ту комнату, где будут проводиться работы по замене розетки. Убедитесь в том, что в розетке нет напряжения. Теперь можно приступать к ее демонтажу со стены. Выковырять розетку можно чем угодно, а вот, чтобы установить в новом месте – нужны специализированные инструменты.
Материалы и инструменты, необходимые при переносе розеток:
- Отвертки.
- Пассатижи.
- Канцелярский нож.
- Перфоратор.
- Кольцевой резец.
- Штробильная лопатка.
- Монтажная коробка.
- Розетка в сборе с рамкой.
- Трехпроводной кабель 2.5 мм².
- Кабельная соединительная муфта.
- Шпаклевка
- Шпатель.
- Дюбеля для фиксирования монтажного блока розетки.
- Удлинитель.
Имея при себе этот минимальный набор материалов и инструментов, вы с легкостью сможете перенести розетку своими руками. Не будем писать много лишней информации, перейдем сразу к делу. Вашему вниманию представляем саму пошаговую инструкцию.
ШАГ 1: обесточиваем розетку. Как мы уже говорили, перед началом всех работ (даже по демонтажу старой розетки) необходимо отключить напряжение в доме или непосредственно в той комнате, где будет происходить перенос розетки со штроблением. Отключаем автомат или выкручиваем предохранительные патроны со щитка. Проверить это можно специальной отверткой с сигнальным диодом. Также можно проверить напряжение в розетке любым устройством, которое питается от 220 Вольт. Если оно не работает, то можно приступать к демонтажу.

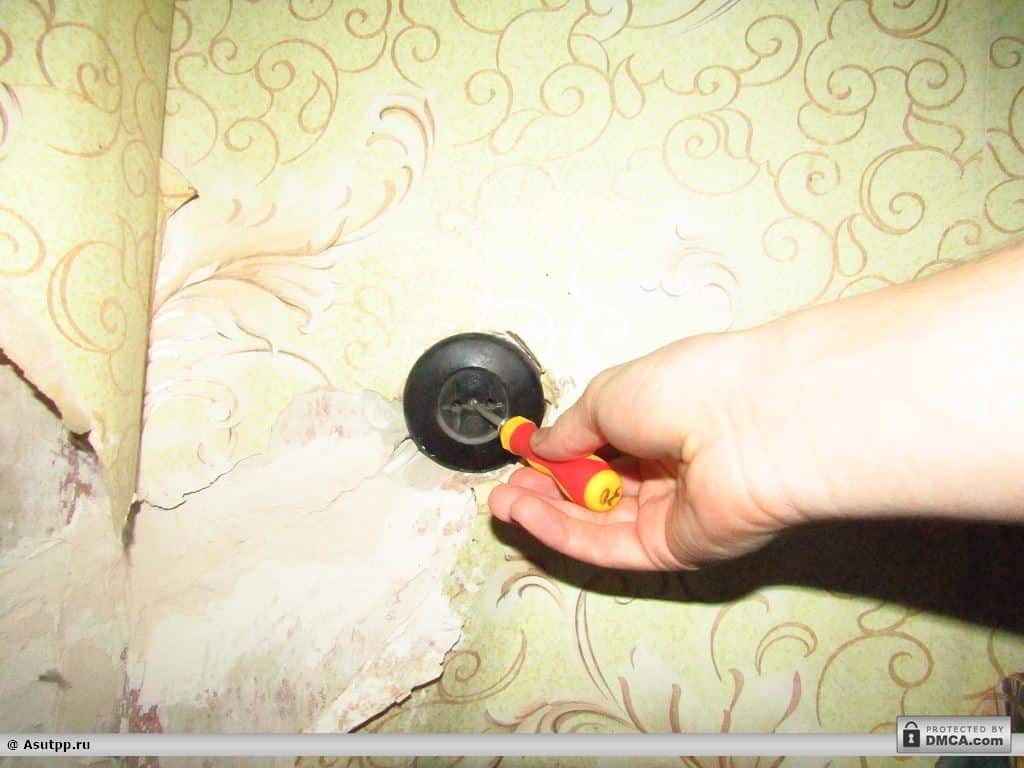

ШАГ 2: лицевая панель. Чтобы добраться до сердцевины и основной части розетки, для начала нужно открутить лицевую (облицовочную) часть розетки. В основном она держится на 1-2 винтиках под крестовую отвертку. Снимаем ее и переходим к следующему шагу.
ШАГ 3: основание розетки. Для того, чтобы перенести розетки на кухне или в любой другой комнате, необходимо добраться до проводов питания. Они подключены к токопроводящим элементам розетки, которые находятся в основной части розетки. В свое время, она держится в монтажном блоке при помощи специальных лапок, которые при закручивании распираются, и впиваются своими острыми краями в монтажную коробку. Откручиваем два винтика, лапки ослабевают, и основание розетки без труда выходит с монтажной коробки.
ШАГ 4: проводка. Как перенести розетку в стене и подключить ее? Теперь необходимо отключить провода от токопроводящих элементов розетки. На старых розетках была всего лишь два провода. Ноль и фаза. Но, современные требования безопасности предусматривают третий провод – земля. Естественно, не все его подключают. Отключаем провода от токопроводящих элементов розетки, и отсоединяем основание розетки. Проводку ни в коем случае не переплетаем между собой.
ШАГ 5: монтажная коробка. Можно ли перенести розетку без извлечения монтажной коробки со стены? Конечно можно. Но мы посчитали, что ей там не место, и поэтому решили удалить ее навсегда. Теперь пришло время навсегда вытащить со стены монтажную коробку под розетки. Она нам уже в том месте не понадобится. В некоторых случаях бывает, что она просто запрессована в стену, но бывает и такое, что она фиксируется дюбелями. Находим свой верный путь извлечения монтажной коробки со стены, и вытаскиваем её.
На этом демонтаж старой розетки и монтажной коробки завершено. А пошаговая инструкция, как перенести розетку в другое место – нет. Мы выполнили лишь половину работы. И то, это была её самая быстрая часть. Ведь ломать не строить. Поэтому, мы не опускаем руки, и переходим к самому сложному и основному процессу по установке розетки в другом месте. Сейчас будет немного пыльно. Желательно убрать или накрыть все мягкие вещи и мебель в комнате. В нашем случае все делается в абсолютно пустой комнате, и таких манипуляций делать не нужно.
Удлинение провода
Способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.
Технология выглядит следующим образом:
- Отключаем автоматический выключатель розеточной группы.
- Индикаторной отверткой проверяем отсутствие тока на клеммах.
- Снимаем декоративную крышку и вытягиваем корпус из штробы.

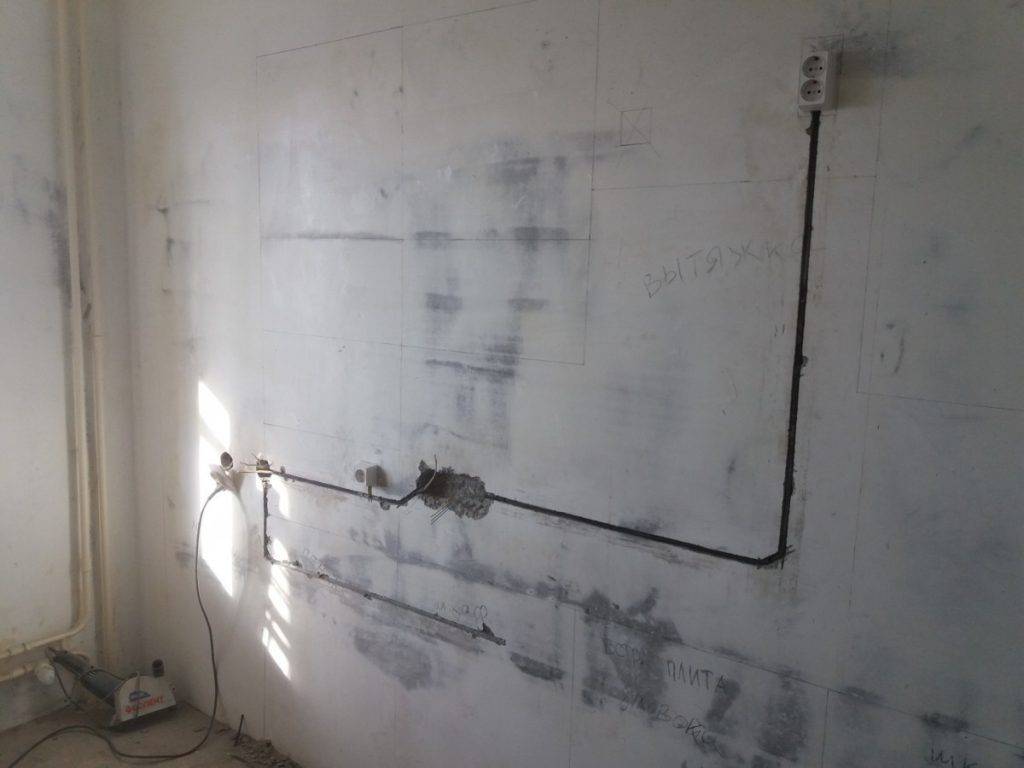

- Перфоратором создаем штробу к новой точке подключения.
- Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
- На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
- Устанавливаем подрозетник и подключаем розетку к сети.
Вот так можно осуществить простой перенос силовой розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант)
Обращаем Ваше внимание на то, что удлинять проводник необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля
Видео урок по удлинению кабеля
Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.
Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!
Подготовка к выполнению работ
Объем подготовительных работ будет полностью зависеть от типа проложенной проводки – открытой или закрытой. Большинство действий по электромонтажу выполняется именно по второму варианту.
В этом случае объемы подготовки значительно увеличиваются, поскольку требуется подготовить места установки розеток, подвести к ним каналы под будущую проводку.
Необходимые инструменты для подготовки переноса розеток в другое место:
- Электродрель повышенной мощности, оборудованная специальной насадкой для высверливания отверстий в камне или бетоне. Эти отверстия предназначены для монтажа установочных коробок под розетки. Вместо насадки можно использовать сверло по бетону: в этом случае по всей окружности сверлятся отверстия на нужную глубину, а затем промежутки между ними выбиваются зубилом. Иногда с помощью сверла намечаются штробы.
- Штроборез. Инструмент предназначенный как раз для прорезки канавок под проводку в бетонной стене. Одновременно используется строительный пылесос, поэтому во время работы поднимается мало пыли. Да и сам рабочий процесс многократно ускоряется. Вместо штробореза можно воспользоваться болгаркой с диском по камню и бетону, однако этот инструмент поднимает очень много пыли.
- Следует заранее запастись зажимами для соединения проводов. В этом случае контакт будет намного качественней, обычной скрутки.
Остальные материалы и инструменты необходимы в любом случае. Это розетки и установочные коробки, кабели и провода, отвертка, плоскогубцы, острый нож, изолента, материалы для замазывания канавок по окончании монтажа.
Варианты удлинения провода
При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.
Вариант #1 – с помощью клемм
Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.
Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие
Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.
Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.
Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами
Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.
Вариант #2 – фиксация пластиковыми колпачками
Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.
Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».
Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов
Вариант #3 – посредством скрутки и пайки
Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.
Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.
Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.
Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок
Как перенести оптическую розетку
Предназначение оптических устройств – соединение оптоволоконных проводов при прокладке звуковых, компьютерных сетей. Подобные работы входят в компетенцию сотрудников профильных компаний, но иногда возникает вопрос, как перенести розетку в помещении самостоятельно – во время ремонта, перепланировки или вследствие обрыва линии.
Перед тем как перенести оптическую точку на новое место, также необходимо разработать схему расположения, определив оптимальное, учесть, какие устройства планируют подключить. Дальнейший алгоритм работ следующий:
- при необходимости демонтировать старую точку;
- в соответствии со схемой отметить место установки новой точки;
- удлинить оптоволоконный кабель, заменить патч-корд;
- проложить проводку до места монтажа – в кабель-канале, под плинтусом или в штробе;
- установить новую оптическую розетку;
- сварить электропроводку с патч-кордами, обезопасив место соединения оптоволоконной гильзой;
- лишний провод аккуратно спрятать в коробке;
- подключить устройства, проверить уровень сигнала.
С переносом точки электропитания или целого блока розеток может справиться любой хозяин. Достаточно лишь запастись терпением и не отступать от инструкций, учитывая правила безопасности.
Создание шлейфа
Перестановки в квартире или доме выполняются, как правило, не единожды. И возможно, старая точка подключения пригодится в будущем, поэтому демонтировать ее не обязательно. Однако и в новом месте розетку установить нужно. Такой способ организации подключений применяется достаточно часто. Однако следует понимать, что чем больше имеется скруток от электросчетчика до прибора, тем выше вероятность выхода линии из строя. Именно по этой причине к таким линиям нежелательно подключать мощных потребителей.
Существуют и другие нюансы, касающиеся организации шлейфа:
- Провода обычно зажимают клеммами розетки. Допустимы и отдельные скрутки, однако в этом случае имеется проблема чрезмерных затрат места и времени.
- Провод для новой розетки желательно выбирать того же сечения, что и для старой.
У шлейфового способа существует одно преимущество, касающееся безопасности: он рассчитан не просто на перенос старой розетки вверх или вниз, а на организацию новой точки вблизи старой.
Недостатком шлейфовой системы является горизонтальная прокладка кабеля. Сам по себе такой подход отвечает техническим регламентам, однако традиционное разветвление предполагает вертикальную разводку. В связи с этим, забыв об этой особенности шлейфов, домашние мастера в будущем повреждают провод.
Подбор материалов
Шлейфовый способ хорош еще и тем, что для его осуществления нужно минимальное количество материалов и инструментов.
Перечень всего необходимого приведен ниже:
- провод подходящего сечения;
- пластмассовый подрозетник;
- перфоратор, оснащенный 70-миллиметровой коронкой;
- индикаторная отвертка;
- молоток;
- плоскогубцы;
- плоская отвертка.
Подрозетник подбирают исходя из стенового материала. Если планируется работать с бетоном или кирпичом, приобретают пластиковые устройства. Для дерева и гипсокартона используют модификации с распорными лапками.
Изготовление ниши и монтаж подрозетника
Прежде чем передвинуть скрытую розетку на другой участок, необходимо провести подготовительные работы. Они состоят в проделывании штробы под прокладку линии.
Вначале размечают рабочее поле, а затем коронкой высверливают отверстие. Если коронки нет в наличии, можно использовать перфоратор с ударным сверлом или болгарку. После проделывания отверстия работают зубилом и молотком, чтобы удалить излишки стенового материала.
Когда ниша готова, в ней размещают «стакан». С обратной стороны стакана вводят кабель, идущий от распредкоробки.
Подрозетник закрепляют при помощи гипсового раствора (если речь идет о бетонной стене). Когда смесь схватится, подрозетник очищают от фрагментов гипса. Внутренние стенки устройства вытирают кусочками ткани. В стенах из гипсокартона или дерева подрозетник устанавливают в проделанный заранее «стакан», а затем фиксируют изделие боковыми распорками (лапками).
Подключение новой точки
Подобрав кабель нужной длины для питания новой точки, один из его концов направляют на клеммники старой розетки. Второй конец подводят к контактам новой точки. Ноль, фазу и заземление подключают по параллельной схеме прямо в контактах розетки.
Чтобы избежать замыкания, каждая жила провода имеет отдельную пластиковую оплетку. При подключении изоляцию нужно удалить. Поможет в выполнении этой задачи кроссировочный нож, который позволяет снимать изоляционный слой не повреждая жилы
Очищать жилы от оплетки нужно очень осторожно. Так как если их повредить, уже в скором времени возникнет аварийная ситуация
При работе с PE проводником следует принимать во внимание тот факт, что по Правилам устройства электроустановок необходимо сохранять его целостность. Это требование обусловлено тем, что при обрыве заземлителя на одной из розеток незаземленными станут и все прочие устройства в цепи
Когда подключены нулевые, фазные и заземляющие провода, необходимо закрепить рабочую часть устройства в монтажной коробке. Также следует установить декоративную панель.
Как соединять провода?
Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка. В домашних условиях обычно применяются первый и второй
Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон
В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.
Способы соединения проводов

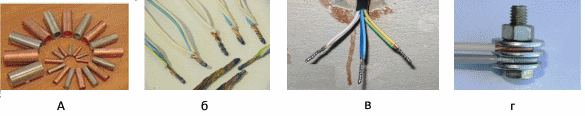

Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.
Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.
Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.
Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.
При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.
Загиб провода для резьбового соединения
Укорочение провода питания
Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
Наращивание питающего провода
Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.
Провода из разных материалов соединять скруткой запрещено!
Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.
В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.
Добавление новой розетки к старой
В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.
Соединение розеток шлейфом
Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.
Розетки для мощных потребителей
Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.
Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.
Вмонтированная в стену розетка для электроплиты
