Как организовать ввод воды в дом: выбор способа водоснабжения + варианты обустройства

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;

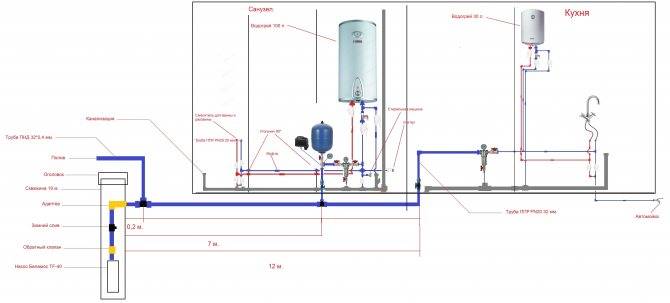

• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Из какого материала должны быть трубы

Ввод воды в дом может происходить по разным схемам. Но для системы обязательно требуется источник – колодец. Также необходимо иметь насосное оборудование, гидроаккумулятор, необходимые датчики, фильтры, трубы, запорную арматуру и сантехнику. В зависимости от предназначения источника в систему могут включать и дополнительные элементы: коллекторы, водонагреватели, трубы для полива.

В зависимости от выбранной схемы приобретают погружной или поверхностный насос. Последний может работать, когда над ним находится не меньше метра воды, а под ним – 2-6 м. Так устройство не будет перекачивать песок или ил и прослужит дольше.

Для проведения воды в дом из колодца хорошо подойдут пластиковые трубы

При выборе труб обращают внимание на медные, металлические, пластиковые и металлопластиковые варианты. Наиболее популярными являются трубы ПНД

Для их производства используют полиэтилен низкого давления. Они достаточно прочные, не замерзают зимой, устойчивые к коррозии.

Преимущества труб ПНД:

• Долговечность – могут прослужить до 50 лет;
• Небольшой вес;
• Легкость монтажа.

Многие схемы включают использование гидроаккумулятора. Это исключить перебои при подаче воды. Так насос будет работать с меньшими нагрузками. При наполнении гидробака устройство будет прекращать работу, а начинать при его опустошении.

Гидроаккумуляторы могут быть накопительными или мембранными. Вторые отличаются компактностью, поддерживая необходимое давление в системе. Накопительные устройства отличаются большими размерами и весом. Но при отключении электроэнергии воды хватит на целые сутки.

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

•  газосиликат (но это ненадолго);
•  кирпич (дорого);
•  кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

•  врезкой (потребуется сварочный аппарат);
•  без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

•  вспененный полиэтилен;
•  пенополистирол;
•  базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

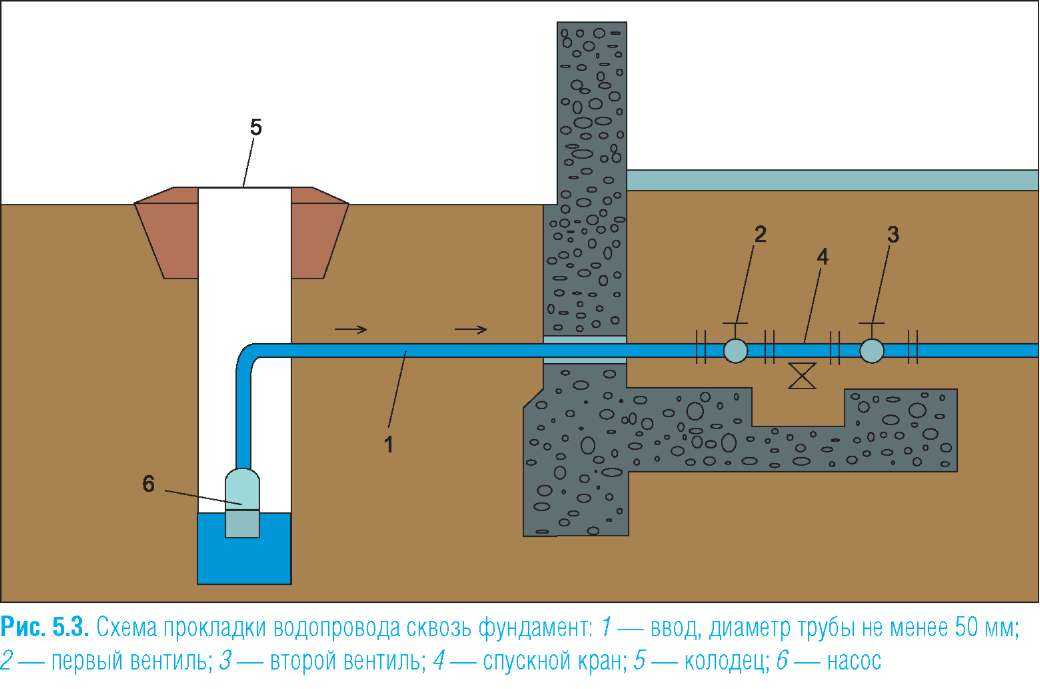

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

•  оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
•  из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
•  полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
•  металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

• глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
• закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Выбор труб

Какие трубы использовать для разводки воды своими руками?

Диаметр

Стандартный размер подводок из стали в зданиях старой постройки — 1/2 дюйма (в отечественной системе наименований — ДУ15). Водосчетчиками того же размера СП 30.13330.216 рекомендует комплектовать водомеры при суточном расходе воды меньше 10 кубометров (то есть во всех частных домах).

Типичный диаметр водомера в коттедже — 15 мм

Увеличение внутреннего диаметра подводки уменьшит падение напора при тройниковой разводке, но будет иметь и пару негативных последствий:

1. По мере роста диаметра трубы цена ее погонного метра увеличивается нелинейно: например, метр ППР трубы DN 20 (с внешним диаметром 20 мм) стоит 42 рубля, а метр трубы от этого же производителя и той же серии, но диаметром 25 мм — 81 рубль (цены магазина Леруа Мерлен на декабрь 2017 года). Поэтому расходы вырастут непропорционально приобретенной выгоде;
2. Увеличение внутреннего диаметра подводок увеличит и их внутренний объем. Для вас это будет означать более долгий слив воды до ее нагрева в тупиковой системе ГВС.

Водопроводные стальные трубы обозначают ДУ (условным проходом), полимерные — наружным диаметром

Таблица соответствия наружного диаметра и условного прохода

Материал

Для начала давайте постараемся отделить мух от котлет. ГВС в доме с открытой схемой теплоснабжения принципиально отличается от всех прочих систем водоснабжения требованиями к трубам: в них возможны (и, поверьте, случаются) гидроудары и значительные отклонения температуры от нормативной.

Приведем пару примеров:

1. Падение щечек задвижки в тепловой камере приводит к мгновенной остановке обладающего солидной инерцией потока циркулирующей воды. В результате давление на фронте потока на короткое время увеличится на несколько атмосфер;
2. В холода ГВС должно вручную переключаться с подачи на обратку. Если это не сделано, в водопровод поступает вода с подачи, температура которой, на минуточку, в верхней точке температурного графика достигает 150 градусов.

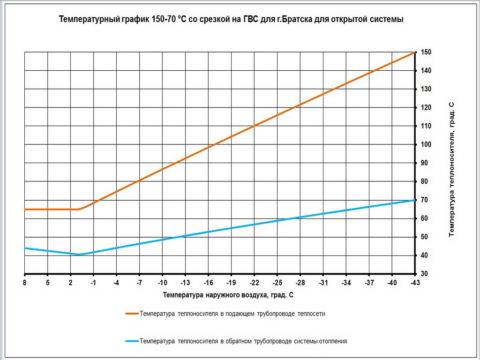

График температур трубопроводов теплосети (подающего и обратного)

Отсюда — рекомендация применять в таких системах только металлические трубы:

Изображение	Описание
Оцинкованные стальные	Монтируются на резьбовых фитингах. Монтаж сопровождается трудоемкой подгонкой размеров и нарезкой большого количества резьб. Проходят гидравлические испытания давлением в 25 кгс/см2, переносят нагрев до 150°С неограниченное время.
Гофрированные нержавеющие	Поставляются в бухтах, монтируются на компрессионных фитингах. Гибкость труб сильно упрощает и удешевляет за счет сокращения количества фитингов монтаж водопровода. Служат неограниченно долго; разрушающее давление достигает 210 кгс/см2 (данные производителя — компании Лавита).
Медные	К неограниченному сроку службы и термостойкости добавляются бактерицидные свойства меди. Медные трубы — самые дорогие (от 250 р./м для диаметра 15 мм. Соединения выполняются пайкой, компрессионными и обжимными фитингами.

На ХВС, а также в системах ГВС с приготовлением воды в теплообменниках и индивидуальных водонагревателях рабочие параметры стабильны и укладываются в нормативные значения.

Именно поэтому здесь можно смело применять современные полимерные трубы:

Полипропиленовые на муфтовых фитингах под пайку;

Разводка водоснабжения на даче выполнена полипропиленом

Металлопластиковые на пресс-фитинговых и компрессионных соединениях;

Материал водопровода на фото — металлопластиковая труба. Соединения выполнены пресс-фитингами

При скрытой разводке — из модифицированных разновидностей полиэтилена (термостойкого PE-RT и сшитого PE-X).

Водопровод из труб PE-X скроется в перегородке

Подключение частного дома к центральному водопроводу – последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

• Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
• Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
• Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ

• Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
• С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
• ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

2 Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Необходимая документация для подключения дома к системе водоснабжения

В первую очередь собственник жилья обращается в районный отдел геодезии. Составляет запрос на проведение топографического исследования и формирования планировки земельного надела. В готовом проекте будут отображены все имеющиеся коммуникационные подводки и постройки на рассматриваемой территории. Для этого потребуются бумаги, выступающие в качестве подтверждения прав собственности на землю. Общее время проведения процедуры составляет 2 недели.

Если план у владельца уже есть, необходимо проверить, подойдет ли он для оформления. Так, проектный документ изготавливается не ранее, чем за 1 год до момента обращения. Кроме того, должно быть документально зафиксировано, что на земельном наделе за прошедший период не проводились разработки и монтаж коммуникаций. Приемлемое масштабное соотношение — 1:500.

Разобравшись с плановой документацией, можно приступать к получению техусловий на врезку к центральной системе. В водоснабжающую организацию необходимо предоставить следующее:

• копию паспорта гражданина РФ;
• бумаги, подтверждающие право собственности на жилье и землю;
• 7 ксерокопий ситуативного проекта;
• разрешение на проведение строительных работ в 2 экземплярах;
• свидетельство из СЭС о возможности подвести воду в частный дом через централизованную сеть водоснабжения.

Собрав все необходимое, заявитель подает запрос на выдачу технических условий, указывая при этом собственные данные и информацию об объекте подключения. В процессе он обязан заполнить лист-опросник, в котором прописывается число жильцов и планируемый тип сантехнического оборудования. Исходя из этих сведений, сотрудники расчетного отдела определяют индивидуальные нормы потребления воды.

Оформление проектных документов

Позаботиться о них — первоочередная задача собственника, оформляющего врезку в магистраль. Заказать проект можно в компании, которая будет осуществлять подачу воды или специально аккредитованной организации. Заявителю потребуются:

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

• техусловия;
• генплан;
• полное схематичное изображение жилого здания (включая подвальное помещение и вид в разрезе);
• перечень применяемого сантехнического оборудования.

Фирма-проектировщик займется разработкой и выдаст владельцу готовую бумагу, в которой будет содержаться:

• общий план надела, включающий схему водопроводной системы;
• разводку внутри жилища;
• специфические особенности запорно-регулирующей арматуры и труб;
• необходимость в учетных устройствах и насосе.

Подготовленный проект потребует обязательного согласования с газовиками, энергетиками и другими службами, чьи коммуникационные подводки имеются на участке землевладельца. Разбираясь с подключением воды в частном доме к центральной сети, как подключить по всем правилам, не забудьте зарегистрировать проектный документ в СЭС. В завершение бумагу должны утвердить в архитектурном отделе.

Договор и требуемые акты

На следующем этапе формируется документация, согласно которой представители водоканала обязуются подготовить все необходимое и выполнить подведение к магистрали, а заявитель оплатить их работу. В соглашении отражается информация о правилах оказания услуг водопоставляющей компанией:

• качественные характеристики и объем подаваемой жидкости;
• время подачи и приостановки (плановой профилактической);
• порядок внесения платы за пользование ресурсами;
• права и обязательства сторон, а также санкции, предусмотренные за нарушения пунктов договора.

В момент, когда монтаж системы уже завершен водоподающей организацией, оформляется акт приема владельцем. Документ заверяется его подписью. Кроме того, нередко возникает необходимость составить свидетельство о проведении скрытых работ. После этого представители СЭС промывают трубопровод, тестируют качество питьевой воды, что опять же подлежит обязательному документированию.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Преимущества центрального водоснабжения

Выгода при подключении к центральному водопроводу:

•  вы избавитесь от значительных финансовых затрат на насосное оборудование (оно стоит не две копейки!);
•  бурение, раскачка и поддержание скважины в работоспособном состоянии — это тоже деньги, время и заботы;
•  централизованное водоснабжение является видом деятельности с сертификатом, что гарантирует вам бесперебойную подачу воды, поддержание (без ваших усилий) нормального давления в трубах и питьевое качество воды.

Завести воду в частный дом можно руками специалистов (но это финансовые затраты) или собственными, выбор за вами.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины
