Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление
Многие владельцы гаражей отапливают их с помощью электрических пушек, которые для этих целей по большинству параметров подходят как нельзя лучше.
Минус в них один – счета за электричество, поэтому собственно я и решил сделать своими руками газовую пушку для отопления гаража.
За основу конструкции отопительной газовой пушки был взята обычная газовая горелка китайского производства, которая комплектовалась небольшим газовым баллоном.
Обратите внимание
В самом начале пришлось распилить трубку по которой подается газ чтобы удлинить ее, приварив кусок другой трубки, подходящей по сечению. Также пришлось увеличить до 5 миллиметров отверстия для поступления воздуха, плюс к этому увеличить их общее количество сделав сбоков еще несколько, одновременно с этим был увеличен жиклер до 2 миллиметров.
У старой китайской горелки, легшей в основу конструкции будущего приспособления для отопления гаража, был очень плохой теплообмен, поэтому чтобы увеличить теплообмен, корпус надо было увеличить в длину. Для чего закрепил под удлинителем, сделанным из 80 миллиметровой трубы, диск из металла и просверлил в нем отверстия 10 миллиметров в диаметре в количестве 8 штук.
Чтобы закрепить теплообменник сделал хомут, а для увеличения теплоотдачи приварил накрест две двухмиллиметровых металлических полосы.
Для сооружения самого теплообменника как нельзя лучше пригодилась старая труба 180 миллиметров в диаметре, с тонкими стенками, в которой один торец заварил и проделал в нем отверстие, через которое завел удлинитель горелки, после чего прикрепил их к хомуту болтами.
На другом конце теплообменника смонтировал двенадцати-вольтовый автомобильный вентилятор (от печки), если такого под рукой не окажется то можно взять любой другой подходящего диаметра – подойдут мощные вентиляторы установленные в системных блоках компьютеров (большие) или от тех что устанавливают на вытяжках в кухне или ванной для их вентиляции.
Чертежи газовой пушки для гаража
Рис. 1. Схема газовой пушки: 1 — вентилятор; 2 — газовая горелка; 3 – удлинитель горелки (труба 2)80 мм); 4 – корпус теплообменника (труба 0180 мм); 5 — выход горячего воздуха.
Рис. 2. Модернизированный вариант пушки: 1 – удлинитель газовой горелки; 2 – пластины для увеличения площади теплообмена; 3 — газовая горелка; 4 — вентилятор; 5 — воздушная
заслонка с рычагом; 6 — корпус теплообменника.
Важно
Основные узлы конструкции:Вентилятор на 12 В (можно бытовой на 220 В), жиклёр горелки просверлен до 02 мм, газ из 50 л пропанового баллона (бытового), но обязательно нужен редуктор от резака или другое устройство для регулировки подачи газа. Снаружи удлинителя горелки приварена металлическая полоска для увеличения теплоотдачи.
Окончанием работы над самодельной газовой пушкой было просверливание отверстий для того чтобы разжигать газ и установку ее на небольшие сделанные своими руками козлы.
Принцип работы отопительной газовой пушки
В принципе ничего сложного тут нет, но опишем все как можно более подробно.
- Подносим зажигалку к отверстию для розжига.
- Открываем подачу газа.
- Зажигаем и убираем зажигалку.
- Включаем вентиляцию.
Чтобы не угореть от газа в закрытом гараже предусмотрено следующее.
Углекислый газ, образующийся от сгорания пропана выводиться через поддувало старой печки по дымовой трубе на улицу.
Теплый воздух поступает через патрубок расположенный сбоку трубы теплообменника.
Газ использую самый обычный, бытовой, в советских 50 литровых баллонах, так как китайский баллоны с газом никуда не годятся – зимой они попросту замерзают.
Подача газа регулируется обыкновенным установленным после редуктором вентилем. Расход газа невелик, 12-15 литров с сентября по апрель, а температура в гараже даже в сильные морозы не опускается ниже 15 тепла.
Этапы изготовления тепловой пушки на дизтопливе своими руками
Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:
- Бак или емкость для горения топлива.
- Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
- Трубы для камеры сгорания. Используем любой тугоплавкий материал.
- Топливная форсунка.
- Компрессор или насос.
- LiveJournal
- Blogger
Тепловая пушка дает огромное количество тепла Этапы изготовления:
- В подготовленный заранее трубный корпус устройства вставляется вентилятор.
- Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
- Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
- Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.
- Насос соединяем с топливным баком и форсункой.
- Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.
Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.
Стандартная тепловая пушка своими руками: ее устройство и виды
Прежде чем создавать обогревающую пушку самому, нужно понять ее принцип действия и устройство. Такое название прибор получил из-за цилиндрической формы, которая сильно напоминает пушку. А по своей сути он очень напоминает тепловентилятор, способный за быстрое время обогреть помещение.
Что касается устройства, то оно довольно простое: корпус, вентилятор, блок управления и нагревающий элемент. Все пушки, работающие на различном топливе, отличаются только типом нагревательного элемента. Во всем остальном они похожи.
Дополнительно тепловая пушка может быть оборудованатерморегулятором, защищающим устройство от перегрева и термостатом, автоматически включающим прибор, когда температура снизится ниже указанной.
Принцип действия тепловой пушки:
- Прохладный воздушный поток направляется вентилятором через отверстие в корпусе;
- Полученное тепло от нагревательного элемента сдувается под воздействием воздушной струи;
- Теплый воздух направляется туда, где он нужен для обогрева помещения.
Что касается типов пушек, то они различаются в зависимости от того, какое используется топливо.
Итак, основные виды тепловых устройств:
- Электрические – можно использовать для обогрева как жилых, так и нежилых помещений. В зависимости от мощности их можно присоединять к электрическим системам, имеющим две или три фазы.
- Дизельные – в качестве топлива используется дизель. Обычно такой прибор служит для отопления вспомогательных помещений.
- Газовые – один из самых эффективных видов, КПД которого достигает почти 100%. В качестве топлива используется газ. Применять такую пушку нужно только в нежилых помещениях.
- Водные – наименее распространенный тип, нагревательный элемент которого выполнен в виде теплообменника, содержащий горячую воду.
Если вы хотите использовать пушку в жилом помещении лучше выбрать электрический агрегат, а если нужно отопить гараж или мастерскую – дизельный или газовый.
Виды
Все тепловые пушки делятся на две большие группы:

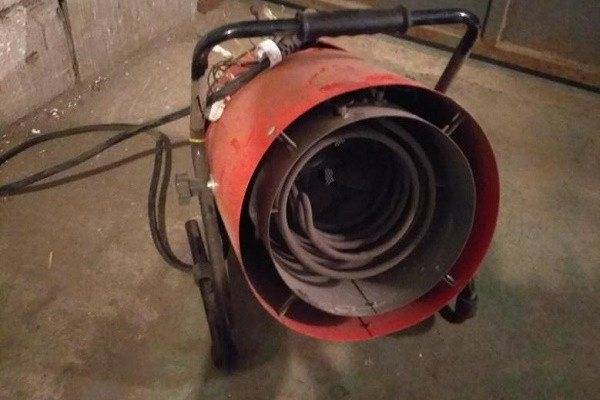

Электрические
Нагревательный элемент выполнен в виде спирали или ТЭНа.
Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.
ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).
Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.
С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:
- не шумят;
- не производят выхлопных газов;
- могут менять мощность в пределах от 0% до 100%;
- могут быть полностью автоматизированы;
- не требуют хранения запаса топлива.
Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.
Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).
Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.
Горелочные
Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:
- Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
- Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
- Многотопливные. В большинстве своем работают на отработанных маслах.
Горелочные пушки могут отличаться способом нагрева.
Дизельная тепловая пушка прямого нагрева
Существует две разновидности:
- С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
- Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.
Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.
С косвенным нагревом
Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.
Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.
Газовая пушка
Основные положения конструирования тепловой пушки
Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо. Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние
Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки. Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова
Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании
Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения. При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства
Поскольку теплый воздух может катализировать множество химических реакций.
Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже
(См. также: Отопление теплиц своими руками)
Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади.
Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.
Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.
Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:
- камера сгорания;
бак с дизельным топливом;
металлическая труба крупного калибра;
катализатор;
вентилятор.
Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)
Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.
Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата. С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию. Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.
Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять. Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания. Если вы начали конструирование, то не торопитесь, иначе придётся переделывать много раз. Трубу необходимо обматывать именно медной проволокой для обеспечения должной эффективности функционирования самодельного обогревательного устройства.
Разновидности дизельных теплопушек
Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.
Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания
К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.
Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.
В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.
Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей
Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.
Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.
Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.
Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности
В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.
Достоинства теплопушек непрямого нагрева
Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами
Их применяют для обогрева обширных помещений: складов, заводских цехов
Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов
К числу преимуществ подобных моделей относятся:
- Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
- Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
- Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
- Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
- В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
- На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.
Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.
Как собрать такое устройство самостоятельно
Сборка своими силами предполагает наличие необходимых знаний и опыта в подобных самоделках. Если все это присутствует, то можно перейти к сборке.
Перед механической частью, следует разобраться с электрической схемой. Она необходима, для правильного монтажа и соблюдения требований по безопасности.
При помощи такой схемы, будет проще рассчитать и количество комплектующих, и получаемую мощность устройства. А главное – проконтролировать правильность последующей сборки устройства.
Для корпуса можно взять как круглую трубу, так и квадратной формы короб. Он должен быть из металла. Толщина здесь очень важна – теплопроводность должны быть не слишком высокой, так как рабочая температура, может подниматься до очень больших величин.
Если необходимо, можно сделать дополнительное покрытие корпуса из теплоизолирующих материалов. Это позволит не опасаться ожогов, если коснуться работающей установки.
Далее следует установить тэны. Их количество и мощность, определяется требованиями, предъявляемыми к устройству. Несколько смонтированных тэнов, дадут возможность изменять температуру подаваемого в помещение воздуха, но усложнят конструкцию.
Мощность тоже влияет на температуру, но, уже серьезнее – чем мощнее тэн, тем сильнее он будет нагреваться и отдавать тепло.
Закрепить тэны, нужно в центре корпуса и присоединить к ним, питающую проводку
Особое внимание следует уделить изоляции всех электрических соединений и контактов
После этого, устанавливается вентилятор. Здесь тоже можно выбрать, какой по мощности устанавливать. Более мощные модели дадут возможность равномерно нагреть большое помещение.
Все необходимо подключить к коммутирующему устройству, или проще – сделать панель управления. Здесь нужно соединить воедино всю проводку, идущую от тэнов и вентилятора, с переключателями режимов и проводом питания.
Перед первым включением, требуется обязательно проверить все электрические соединения на признаки замыканий, открытых проводов и контактов – их быть не должно. Все соединения, должны быть тщательно заизолированы.
Если все требования по технике безопасности были соблюдены, можно осуществлять первое включение самостоятельно собранной тепловой пушки.
