Кабель канал для электропроводки: виды конструкций и их классификация

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

Для подрезки кабель канала подойдет острый нож

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

• Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
• Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

• Сначала высверливаются отверстия в задней панели.
• Она устанавливается на стену, через отверстия карандашом делается разметка.
• По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
• Производится крепление саморезами.

Оптимальный вариант крепления пластикового короба, если это позволяет основание – жидкие гвозди

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

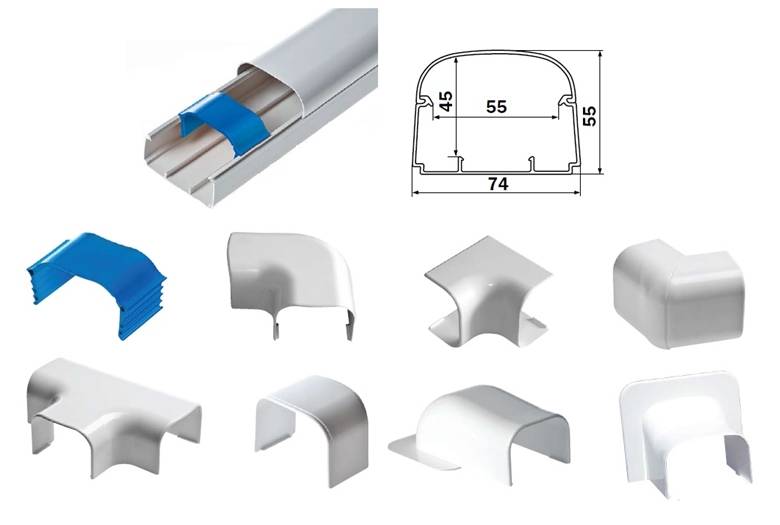

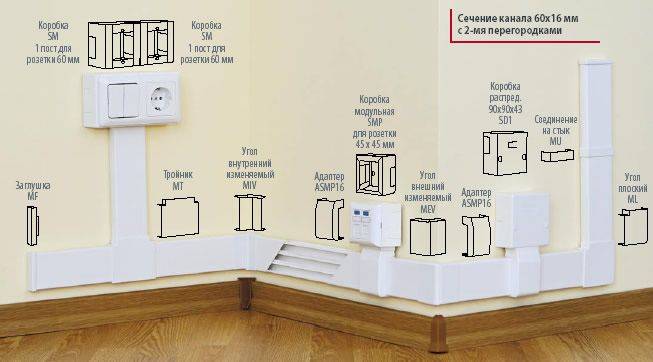

Схема-изображение комплектующих для кабель каналов

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу

Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки

Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов

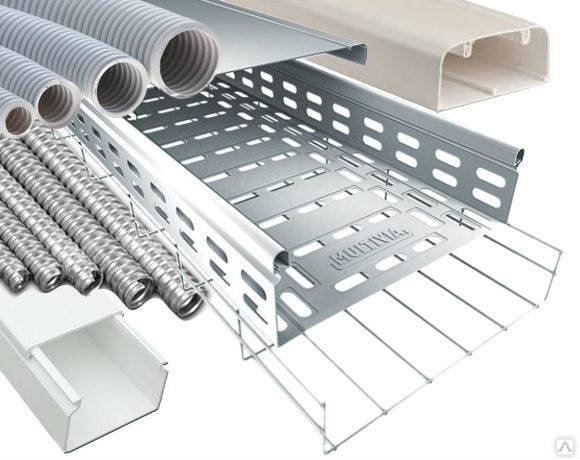

Виды кабель-каналов, размеры и их характеристики

В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.

Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:

• Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
• Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
• Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.

Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:

Мини кабель-каналы

. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.

Напольные кабель каналы

. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.

Парапетные

, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

Перфорированные

магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.

Плинтусные

. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.

Угловые

короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.

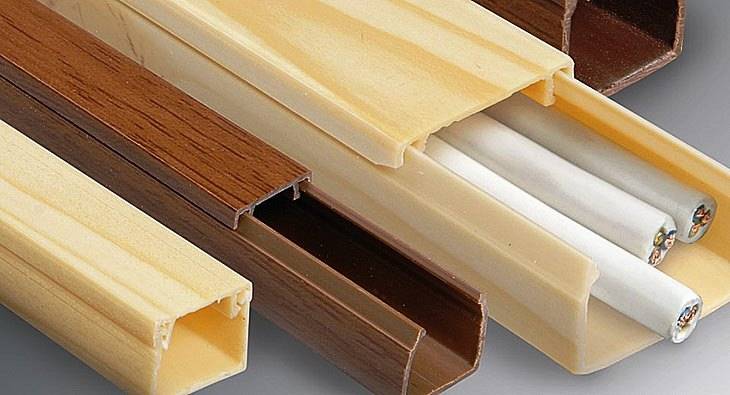

Прозрачные

кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.

Проволочные

лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.

Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер

Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение

Что такое кабель канал?

Использование узких и длинных защитных коробов для укладки проводки практикуется не только в складских помещениях или цехах, нередко к такому способу прибегают в жилой зоне, чтобы избежать дорогостоящего ремонта. Данные изделия сейчас выпускаются в привлекательном дизайне, разной расцветки, имеют широкий выбор типоразмеров. Устройство кабель канала зависит от его разновидности и материала. Существуют напольные, парапетные и плинтусные варианты. Для улучшения эстетичного вида и удобства сборки короба поставляются с дополнительными элементами:

• заглушками;
• Л-образными и Т-образными уголками;
• тройниками;
• внутренними и внешними углами.

Для чего нужен кабель канал?

Обустройство открытой проводки обходится дешевле. При данном способе монтажа не нужно вырезать в стенах углубления и заниматься трудоемкими штукатурными работами. Главные минусы такого метода – связки проводов слабо защищены от механических повреждений, нередко мешают передвижению и смотрятся в интерьере непрезентабельно. Кабель каналы для электропроводки способны отлично скрывать все перечисленные недочеты, упрощая проведение ремонтных работ, удешевляя смету.

Плюсы использования кабель каналов:

1. Открытая электропроводка не портит интерьер.
2. Провода лучше защищены от повреждений.
3. При ремонте кабеля легко вытащить из коробов для замены.
4. Уменьшается риск распространения пламени при замыкании.

Недостатки кабель каналов:

1. Не всегда подходят по стилю интерьера.
2. Лоток отбирает немного пространства у стены.
3. В местах передвижения канал можно случайно сбить с крепежа или повредить.
4. Прокладка кабель каналов требует во многих случаях использования дополнительных аксессуаров.

Из чего сделан кабель канал?

В зависимости от местных условий, сметы, способа установки и стиля интерьера выбор материала электроустановочных изделий может варьироваться. Например, бетонные лотки проще монтировать в высотных зданиях, а стальные и алюминиевые короба обладают хорошей жесткостью и защитят проводку даже в самых опасных местах. ПВХ короба по стоимости самые недорогие, славятся разнообразным дизайном, отлично подходят для разводки кабелей освещения или связи в частном секторе и жилых обустроенных помещениях.

Разновидности кабель каналов по материалам:

1. Металлический кабель канал – долговечные, крепкие, покрыты антикоррозионным слоем изделия, их основа чаще перфорированная для облегчения монтажа. Минус стальных лотков – сравнительно большой вес.
2. Алюминиевый электроустановочный кабель канал – славится прочностью, пожароустойчивостью и влагоустойчивыми качествами, жесткий корпус обеспечивает отличную защиту.
3. Пластиковые кабель каналы – выпускают фигурной формы и разной расцветки, стоят недорого. ПВХ лотки обладают приемлемой гибкостью и огнестойкостью, их проще подобрать по дизайну для любого интерьера. АБС-пластик – самозатухающий материал.
4. Бетонные кабель каналы для проводов – сравнительно тяжелые, вызывают сложности при монтаже. Ток они не проводят, являются огнеупорными, в высотных зданиях используются в местах экстренной эвакуации.

На любой вкус и случай

Ориентируясь при выборе кабель-каналов по видам и размерам, ценам, нельзя забывать и о некоторых их особенностях

Важно учитывать особенности помещения, в котором предполагается монтаж. В доме мало будет одной надежности, здесь понадобится красивый лоток, полностью соответствующий интерьеру. На рынке представлены лотки разного типоразмера на любой случай и вкус:

На рынке представлены лотки разного типоразмера на любой случай и вкус:

1. Цельнолитые. Это резиновые, керамические, а также ПВХ-каналы. Не имеют продольной крышки.
2. Перфорированные. Ими бывают в основном металлические изделия. Перфорация, помимо прочего, упрощает монтажные работы.
3. Одно- и двухзамковые. Первые постепенно уступают место вторым. Двойные надежнее, а также дают экономию места внутри лотка, что позволяет поместить большее количество проводов.
4. Напольные. Их можно смонтировать даже в сложных для доступа местах, что актуально при частичном ремонте помещения. Могут быть круглыми и овальными.
5. Плинтусные. По сути, это плинтуса с внутренними пространствами для проводки, но есть и другие модели.
6. Подвесные. Их место — между монолитной плитой потолка и подвесной или фигурной гипсокартонной конструкцией. Внешний их вид не так важен. Главная задача — обеспечение качественного подключения люстр и точечных светильников.
7. Парапетные. Часто монтируются в офисах, административных зданиях, торговых центрах. Довольно широкие, вместительные. Изначально предполагалось их использование для устройства с отступом до 1 метра от пола, но затем они ушли и под потолок.
8. Мини-каналы. Имеют особую форму, часто — с закруглением на углах, а также повышенную гибкость.

№1. Основные параметры выбора

Кабель-канал – это специальная полая конструкция с пространством для электрических проводов. Изделие состоит из лотка, который устанавливается на поверхность стены, пола или потолка, и крышки. Есть короба с немного другой конструкцией, но это самая распространенная. Также кабель-каналы могут использоваться для прокладки линий телефона, интернета и телевидения, нередко они применяются для маскировки проводов кондиционеров. В больших офисах, где надо обеспечить каждое рабочее место электричеством, интернетом и телефонной линией кабель-каналы и вовсе незаменимы.

Когда нет возможности спрятать проводку в стене, кабель-канал – это настоящее спасение. Основными преимуществами подобного решения можно назвать:

• защита проводки от ультрафиолета и механических воздействий;
• повышение пожарной безопасности помещения, хотя многие готовы оспорить данный момент, ведь кабель-канал – пространство закрытое, а провода непременно греются, т.е. тепло остается внутри конструкции, а значит, риск воспламенения куда выше, чем при прокладке провода без защиты. Но стоит учитывать и тот факт, что кабель-канал – конструкция герметичная, там почти отсутствует поступление кислорода, так что огонь не сможет распространиться, а воспламенение затухнет. Кроме того, есть перфорированные каналы, которые за счет притока свежего воздуха остужают нагретые кабели;
• возможность моментальной замены провода или прокладки нового ответвления. Если кабель находится в стене, то любые манипуляции поведут за собой серьезные разрушения;
• возможность проложить в одном канале несколько проводов, в т.ч. разного типа, например, проводку и телефонную линию. Для этих целей существуют специальные конструкции с внутренними перегородками;
• быстрый монтаж электропроводки.

В качестве минуса обычно называют невысокую эстетичность, так как тянущийся по стене пластиковый канал вряд ли будет украшать комнату, но все познается в сравнении. Аккуратный кабель-канал – это явно намного лучше, чем свисающий пучок проводов. Если учесть наличие многочисленных модификаций каналов, то проводку можно будет сделать почти незаметной. Есть изделия, которые не отличить от потолочного или напольного плинтуса, есть модели с окраской под дерево – вариантов масса, правда, стоят такие решения повышенной эстетичности дороже, чем самые простые изделия из белого пластика.

К минусам можно отнести и тот факт, что кабель забирает немного пространства. Да, зачастую такая потеря не приносит неудобств, но бывают случаи, когда каждый сантиметр на счету. К тому же, качественная прокладка проводки при помощи кабель-каналов возможна только при использовании большого количества вспомогательных элементов, т.е. кроме самого канала, необходимы будут тройники, углы и т.д. Учтите и тот факт, что выступающий элемент на стене или полу легко зацепить и повредить.

При выборе кабель-канала для электропроводки учитывайте следующие факторы:

• материал исполнения, который влияет на уровень долговечности, прочности и стойкости к возгоранию;
• особенности конструкции. Кабель-канал может быть с прямоугольным, угловым или полукруглым сечением, он может быть гибким или решетчатым – вариаций очень много, каждая будет незаменима в той или иной ситуации, и каждый вид мы рассмотрим далее;

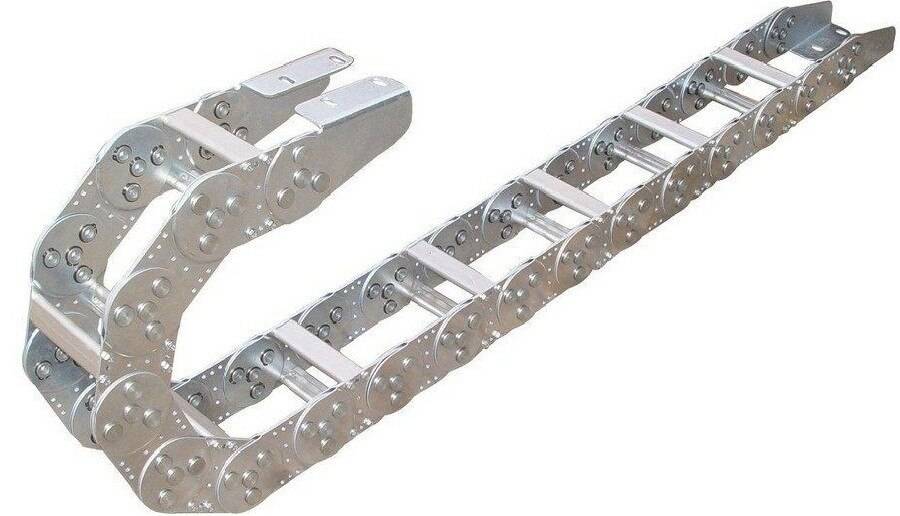

• особенности помещения, где выполняется прокладка проводки. Например, канал для деревянного дома должен отвечать повышенным требованиям пожарной безопасности, а для подвижных конструкций применять стационарные кабель-каналы недопустимо;
• внешний вид. Для жилых помещений немаловажна эстетика, так что цвет и форма кабеля играют не последнюю роль;
• размер. Чем больше проводов надо спрятать, и чем больше их сечение, тем больше понадобится кабель-канал, но к этому мы еще вернемся.

Рекомендации

Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться

Если крышка ломается, значит слишком много добавлено в состав других компонентов.
Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

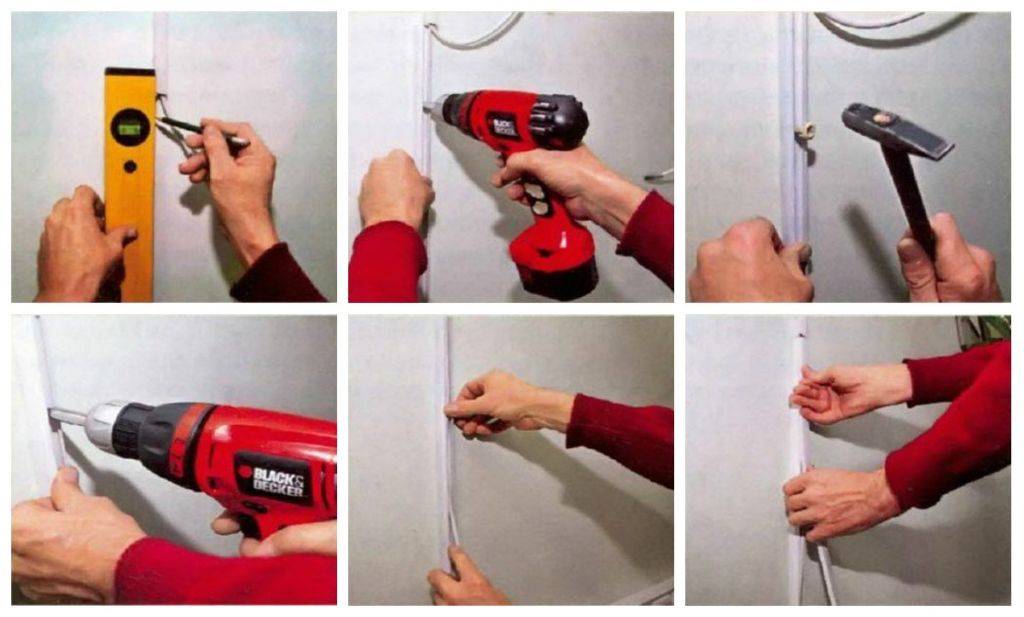

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

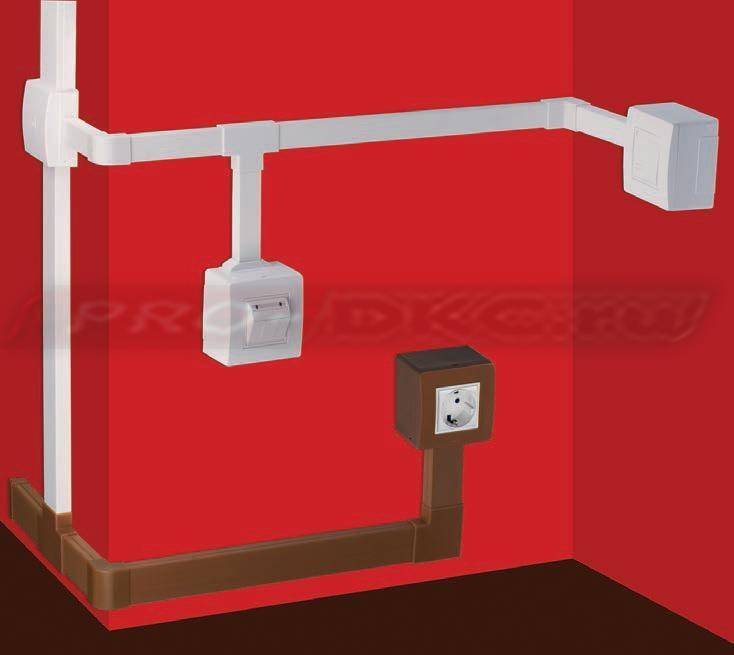

Особенности открытой проводки в коробе

Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри короба.

Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб. Промышленностью выпускаются наборы аксессуаров для кабель-каналов, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения

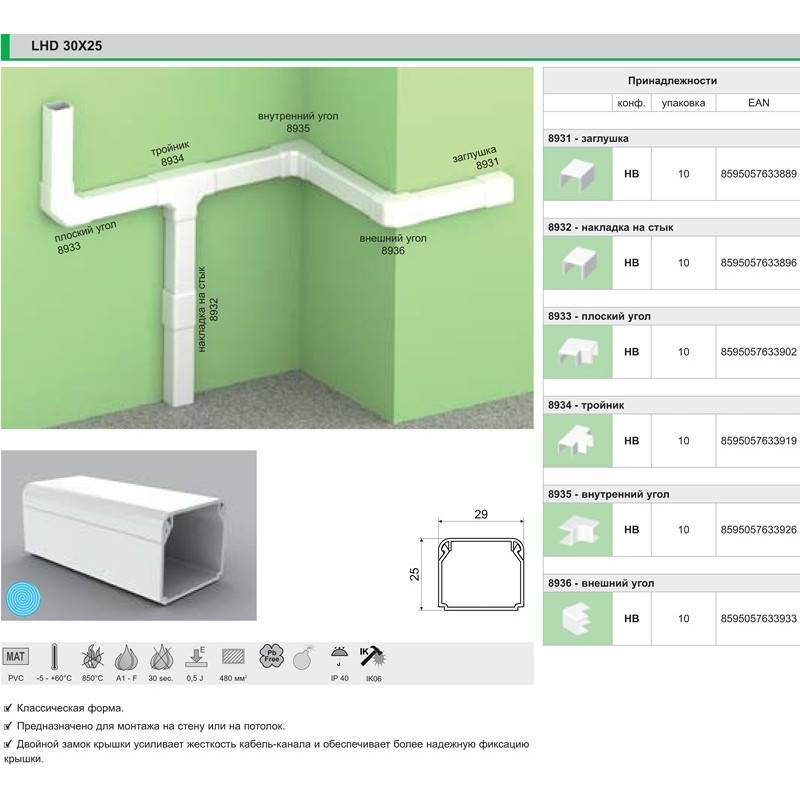

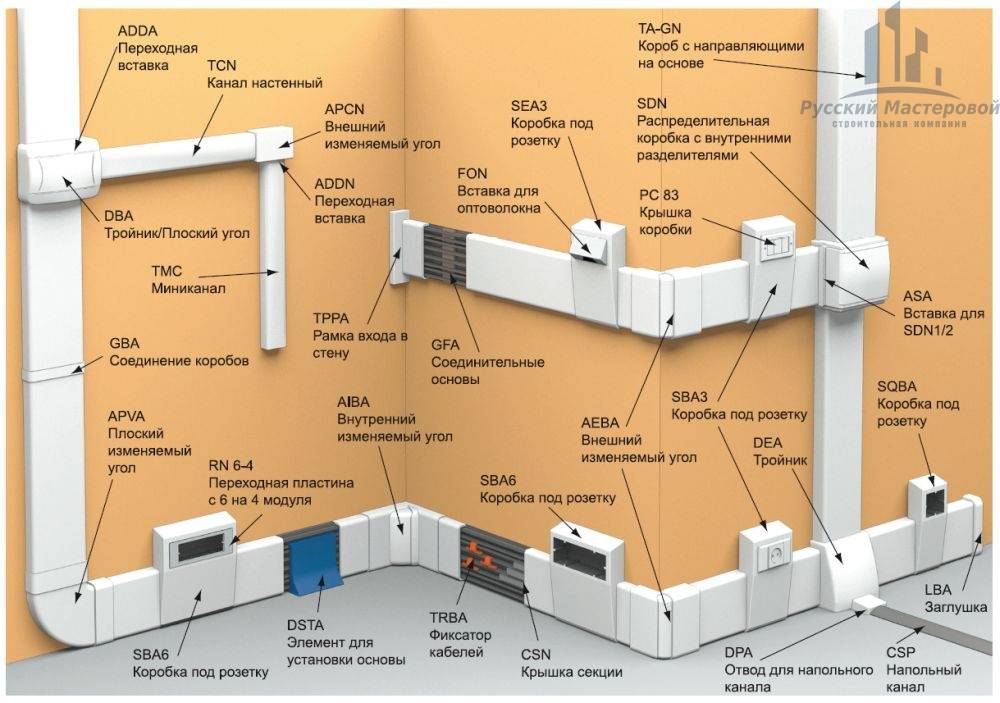

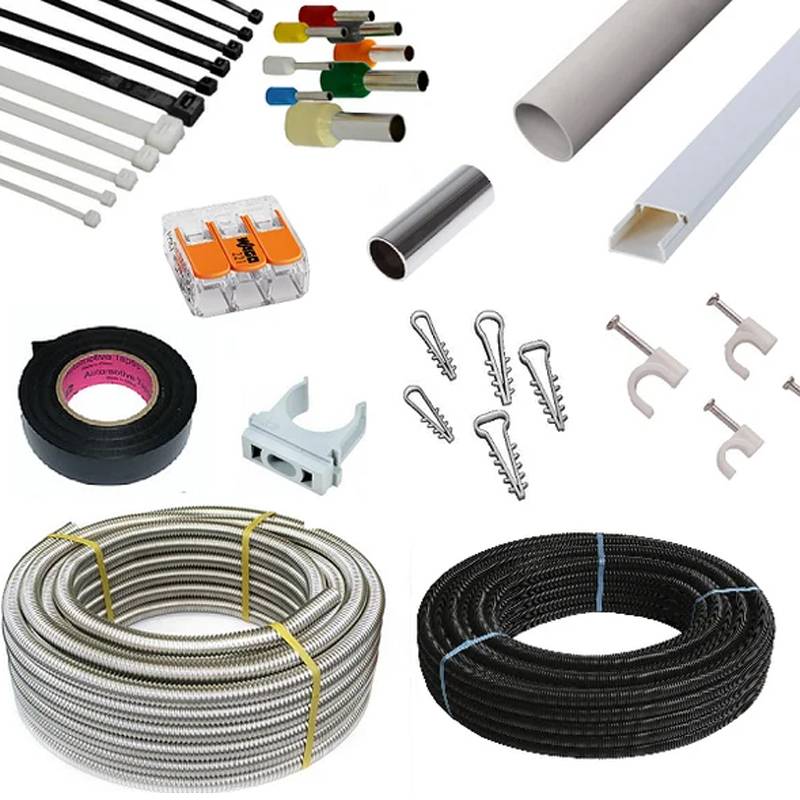

Промышленностью выпускаются наборы аксессуаров для кабель-каналов, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.

В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в кабель-каналах является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.
