Ремонт HDMI разъема в телевизоре: причины поломки и ремонт

Устройство HDMI провода

Кабели версии 1.1 имеют по 19 жил в полиэтиленовой изоляции. 15 из них собраны в 5 пучков по три провода. Еще 4 провода расположены отдельно. Каждый из пучков дополнительно спрятан в экранирующую фольгу и покрыт слоем изоляции. Все провода спрятаны в общую изоляционную систему, поверх которой расположена фольга с четырехслойной металлической оплеткой.

Такая конструкция защищает передачу сигнала от воздействия электромагнитных помех. Все провода со слоем изоляции упакованы в одну общую оболочку, сделанную из ПВХ. В более дорогих вариантах кабеля внешний слой выполнен из нейлона.

Ряд моделей имеют ферритовые кольца, устраняющие высокочастотные помехи. Все виды HDMI проводов имеют круглое сечение. Для длинной прокладки проводов используются специальные плоские версии. Они легче прокладываются по стенам, полу или другим поверхностям.

При выборе HDMI провода важно обращать внимание на целостность внешней оболочки. А также на отсутствие загибов, переломов. Такие факторы влияют на состояние всех 19 проводов

Такие факторы влияют на состояние всех 19 проводов.

Как настроить телевизор после исправления

Недостаточно просто устранить причину отсутствия изображения, т.к. после этого могут потребоваться дополнительные настройки для отображения.

Вот перечень необходимых действий, в зависимости от характера неисправности:

  • Вместо неисправного встроенного дешифратора используется внешняя цифровая приставка. Для просмотра нужно переключиться с DVB-T2 на другой канал (в зависимости от порта, это будет AV или HDMI).
  • У каждой матрицы свои свойства вывода картинки, и при ее замене необходимо поменять контрастность, яркость и др.
  • Если происходила замена цифровой приставки для аналогового телевизора, нужна новая поиск телеканалов. Для дешевых T2-устройств на 20 каналов лучше воспользоваться автопоиском. Функциональные цифровые ресиверы потребуется настраивать вручную, следуя инструкцией по использованию.


Если выполнялась замена цифрового ресивера аналогом, нужно выполнить настройку телеканалов — сначала выбрать источник сигнала, а после запустить сканирование

В остальных случаях менять установки в телевизоре не нужно, но они могут потребоваться для другого устройства, с которым он взаимодействует (например, ресивер).

Где брать запчасти и детали

Если время на ремонт есть, лучше сначала ничего не приобретать, а провести осмотр неисправного ресивера. Когда же поломка будет найдена, можно переходить к приобретению запчастей и комплектующих для ремонта и замены.

Если идет речь о замене конкретной платы, элемента (разъем, лампа, чип и др.) выгоднее именно его и купить. Для этого можно обратиться на радиорынок. Если там ничего не будет, тогда точно найдется деталь в любой мастерской телевизионной аппаратуры.

Когда имеют место мелкие системные поломки (треснул корпус, выгорели контакты, неисправна кнопка) выигрышным вариантом будет покупка неисправного донора для ремонта основного.

Нерабочий аналог можно найти по объявлениям за 10% — 20% от цены самого ресивера

При этом важно учитывать, какие именно поломки наблюдаются у устройства, чтобы были исправны необходимые элементы


Цифровую приставку DVB-T2 на разбор можно купить на любом радиорынке или по объявлениям

Советы по ремонту

Браться за ремонт цифровой ТВ приставки можно только при наличии хотя бы базовых навыков починки электроники и знаниях телеаппаратуры. Также необходимы будут базовые инструменты и приборы для работы — отвертка, мультиметр, паяльник.

Однако самостоятельный разбор и ремонт лучше делать только тогда, когда ремонт в принципе невозможен или нежелателен:

  • Действует гарантия. В этом случае отправляться только в сервисный центр и по гарантийному талону сдать приставку на ремонт. Если будет признан полный выход из строя по причинам, не связанным с нарушением эксплуатации, ресивер заменяется на новый.
  • Дорогой ресивер. У сложного оборудования больше элементов, как аппаратных, так и программных. Кроме того, его компоненты могут быть комплексными. Например, тот же дешифратор универсального устройства работает со всеми типами цифровых стандартов — DVB-T2/C/S2.

Нужно отметить, что универсальные и Smart-ресиверы оснащены более сложными платами, а также имеют совсем иное программное обеспечение. Кроме распознавания цифрового сигнала между ними и простыми T2-приставками ничего общего больше нет.

Можно заменить входы и выходы, встроенную память, платы преобразователя напряжения. В остальных же случаях дорогой ресивер лучше доверить специалистам с профессиональным оборудованием.

Во многих регионах уже произошел переход на цифровое телевидение и для просмотра обязательно нужно использовать приставку DVB-T2.

Но любое оборудование может выйти из строя и ресивер не исключение. При этом купить новое устройство не всегда представляется возможным, особенно если в ближайшее время начнется интересная премьера или важный матч.

Некоторые поломки можно устранить самостоятельно и за короткий срок, а в отдельных случаях поможет только замена на новую. В статье будут рассматриваться виды неисправностей и как провести ремонт цифровых приставок DVB-T2 к телевизору самостоятельно.

Несколько простых советов по выбору и использованию кабеля

В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться, нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫ поддерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных по качественным возможностям, – HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле).

На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше – тем лучше. Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображения. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическое обоснование (про это во второй части статьи).

Будет интересно Как проверить полевой транзистор

Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имеет смысл закладывать кабель только с максимальной пропускной способностью – HIGH SPEED или HIGH SPEED with ETHERNET.

Никогда не коммутируйте компоненты по HDMI при включенном оборудовании, это может вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

Замена разъемов

Если обрыв находится около одного из коннекторов или принято решение заменить их оба, проводники нужно припаять непосредственно к выводам разъема. Идеальный вариант – в наличии разборный разъем, контакты которого можно спаять с соответствующими проводниками. Если такового нет, придется снять старый разъем HDMI и использовать его, пусть производитель и заявляет, что он одноразовый.

Для удобства работы коннектор HDMI лучше сразу же откусить. Острым ножом по клеевому шву разрезают его полимерную оболочку, снимают. Под ней находится сплошной слой термоклея, которым производитель зафиксировал и одновременно заизолировал проводники.

Тем же ножом снимают клей, оголяют контактные площадки. Если будет использован тот же кабель, сложностей не возникнет, нужно постепенно, ориентируясь по цвету изоляции спаять проводники один за другим.

Если задача состоит в том, чтобы спаять два кабеля в один, или используется коннектор от другого устройства, такой подход может не сработать. Проводники разных производителей, скорее всего, будут отличаться по цвету. Тут не обойтись без мультиметра. Методично прозванивая каждый проводник, надо выбрать нужные и со всей возможной аккуратностью спаять их.

После того, как все проводники будут спаяны, необходимо еще раз проверить правильность соединений с помощью мультиметра.

Даже если наружная изоляция разъема HDMI была снята крайне аккуратно, вряд ли удастся использовать ее повторно. Проще и надежнее залить место пайки термоклеем, дать ему застыть и позже, аккуратно тем же термоклеем сформировать тело нового разъема. Клей можно скрыть с помощью термоусадочной изоляции подходящего диаметра или замотать изолентой.

Самостоятельный ремонт

Неисправности некоторого типа можно устранить без помощи специалистов из сервисного центра. Ниже перечислены основные проблемы, самостоятельное решение которых по силам даже далекому от ремонта электротехники пользователю:

  1. Режим «защиты от несанкционированного доступа». Возможно, вы случайно активировали так называемую «защиту от детей», препятствующую управлению ТВ со встроенной на него панели. В такой ситуации используйте пульт ДУ, сигнал которого не блокируется данной функцией. После успешного  запуска телевидения, не забудьте отключить режим защиты.
  2. Сломанный пульт дистанционного управления. При неработоспособном пульте дистанционного управления можно воспользоваться специальным приложением для смартфона и планшета, превращающее смартфон в полноценный ПДУ. Здесь в качестве примера можно назвать бесплатную утилиту TV-Remote из AppStore и Google Play. Также нелишним будет попытаться просто заменить батарейки или аккумуляторы в неисправном «пульте».
  3. Розетка. Несветящийся индикатор ТВ означает, что устройство не подключено к сети электропитания. Самостоятельно ремонтировать розетку настоятельно не рекомендуем, а вот с подключением телевизора к другому источнику энергии справится любой пользователь.
  4. Слабый уровень сигнала/внешние помехи. Если на дисплее нет никакой картинки, хотя сам телевизионный аппарат находится в активном состоянии, проблема заключается в плохих погодных условиях или сбоях у кабельного провайдера. В таком случае необходимо позвонить поставщику связи, чтобы узнать о случившихся сбоях на линии просто подождать некоторое время.
  5. Подключение внешних устройств. Телевизионный монитор настроен на отображение информации с таких девайсов, как смартфон, компьютер, планшет. Зайдите в настройки и убедитесь, что сигнал не поступает через HDMI или AV-канал.

Прайс, которому строго следуют все мои мастера

Ремонт блока питания

Ремонт материнской платы

Ремонт подсветки экрана

Восстановление работоспособности матрицы

Опубликованная стоимость работ является ориентировочной, носит информационный характер и зависит от сложности ремонта (не является публичной офертой, определяемой положением Статьи 437 части 2 Гражданского кодекса РФ).

Порядок расчета производится по двум формам. Наличный и безналичный расчет.

Безналичный расчет. Оплата производится путем перечисления денежных средств на расчетный счет исполнителя, после проведения диагностических работ.

Наличный расчет. Оплата производится курьеру при получении техники или при выдаче в мастерской/на дому после окончания ремонта

1. Цены указаны без учёта стоимости деталей. Стоимость замененных узлов и деталей взимается дополнительно к стоимости работ.

2. В связи с невозможностью точного определения объема работ по телефону при приеме заказа, диспетчер называет заказчику примерную стоимость. Точную сумму называет мастер при непосредственной работе с техникой.

3. При ремонте телевизоров старше 10 лет, гарантия оговаривается мастером.

4. Все работы по безналичному расчету производятся при 100% предоплате.

5. Полное заключение диагностических работ для списания техники – 1850 руб.

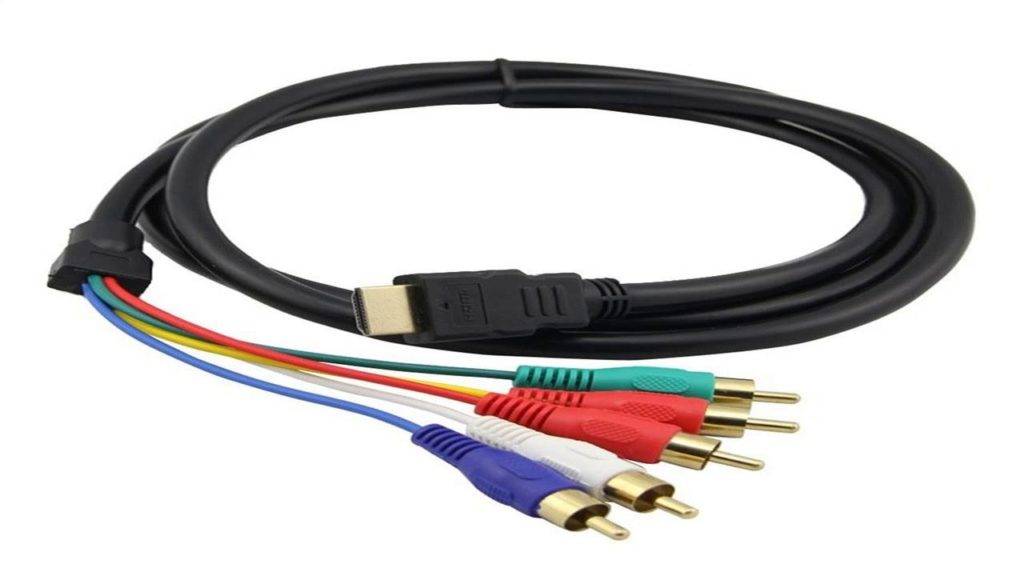

Распиновка HDMI разъема на тюльпан RCA

Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.

Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.

Виды HDMI разъемов

Поскольку подключаемые устройства отличаются по габаритам, в них используется интерфейс HDMI разных типов.

  1. Выделяют пять основных модификаций таких разъемов:
  2. Стандарт А. Наиболее популярное на сегодняшний день решение для подключения устройств с большими экранами, к которым прежде всего относятся телевизоры, игровые консоли, а также мониторы компьютеров. Такой разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.
  3. Стандарт В. Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D.
  4. Mini-HDMI (Стандарт С). Такие разъемы предназначены для портативной техники. Для подключения к устройствам, оборудованными коннекторами типа А, используются специальные переходники.
  5. Micro-HDMI (Стандарт D). Предназначен для установки на мобильные телефоны и планшеты. Имея все те же 19 контактов, такой разъем отличается вдвое меньшим размером, чем изделия предыдущего типа.
  6. Стандарт Е. Предназначен для использования во внутренних аудио- и видеосистемах автомобилей. Отличается повышенным качеством изоляции, что обеспечивает высокую устойчивость к воздействиям вибраций, а также температурных колебаний в широком диапазоне.

Разъем HDMI распиновка на русском

HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое.

HDMI пришел на замену аналоговых интерфейсов скарт и rca, основное отличие HDMI и DVI в размерах, а также первый поддерживает передачу многоканальных цифровых аудиосигналов. HDMI распиновка приведена ниже.

ВыводНазваниеОписание
1TMDS Data2+Видеосигнал TMDS Data2+ (пара 2)
2TMDS Data2 SHIELDЭкран видеосигнала TMDS Data2
3TMDS Data2-Видеосигнал TMDS Data2- (пара 2)
4TMDS Data1+Видеосигнал TMDS Data1+ (пара 1)
5TMDS Data1 SHIELDЭкран видеосигналах TMDS Data1
6TMDS Data1-Видеосигнал TMDS Data1- (пара 1)
7TMDS Data0+Видеосигнал TMDS Data0+ (пара 0)
8TMDS Data0 SHIELDЭкран видеосигнала TMDS Data0
9TMDS Data0-Видеосигнал TMDS Data0- (пара 0)
10TMDS Clock+Тактовая частота видеосигнала TMDS+
11TMDS Clock SHIELDЭкран тактовой частоты видеосигнала TMDS
12TMDS Clock-Тактовая частота видеосигнала TMDS-
13CECСигнал СЕС
14RecervedЗарезервирован (в кабеле, но не подключен к устройству)
15SCLСигнал SCL
16SDAСигнал SDA
17DDC/CEC GNDЗемля для DDC и CEC
18+5V PowerRПитание +5 В
19Hot Plug DetectДатчик «горячего подключения»

Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.

Распиновка HDMI кабеля по цветам

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Номер контактаНазначениеЦвет проводаПримечание
1Видеосигнал 2+БелыйКрасная группа
2Видеосигнал 2 экранЭкран
3Видеосигнал 2-Красный
4Видеосигнал 1+БелыйЗеленая группа
5Видеосигнал 1 экранЭкран
6Видеосигнал 1-Зеленый
7Видеосигнал 0+БелыйСиняя группа
8Видеосигнал 0 экранЭкран
9Видеосигнал 0-Синий
10Такт +Белый
11Такт экранЭкран
12Такт —Коричневый
13Служебный сигнал CECБелый
14УтилитаБелыйЖелтая группа
15Сигнал SCL асимметричной шиныОранжевый
16Сигнал SDA асимметричной шиныЖелтый
17ЗемляЭкранЖелтая группа
18Питание +5 ВКрасный
19Детектор подключенияЖелтыйЖелтая группа

Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.

Распиновка HDMI кабеля на звук

Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как «извлечь» звуковой сигнал из ейчдимиай гнезда.

Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.

Этапы ремонта HDMI разъема телевизора

Диагностика неполадок и ремонт HDMI разъема в телевизоре проводится по принципу «от простого к сложному». Сначала мастер осмотрит порт на предмет механических повреждений, коррозии, наличия внутри грязи и мусора. Проверит кабель – очень часто неисправным оказывается именно он. Если с этим все нормально, ремонтник переходит к следующему шагу.

Проводится полная диагностика. Проверяется работоспособность комплектующих телевизора, настройки программного обеспечения.

Если исполнитель выявит проблему в ПО, то выполнит прошивку либо обновление с последующими настройками.

При выявлении поломок комплектующих, проводится разборка устройства, ремонт, замена неисправных деталей.

Формирование стоимости

Порядок ремонта HDMI разъема в телевизоре зависит от того, какие неполадки мастер найдет в процессе осмотра и диагностики. Соответственно, это влияет и на конечную цену. В лучшем случае, вам нужно будет оплатить новый кабель, в худшем – разборку/сборку устройства, замену комплектующих и настройку ПО.

Вам нужно рассчитывать на то, диагностика может показать неисправности как дешевых, так и дорогих элементов, замену которых вам также нужно оплатить.

Кроме того, если вы живете за пределами Москвы, исполнителю придется вкладывать свои деньги на проезд. Это небольшая сумма, но она также возмещается клиентом.

В любом случае, заказывать ремонт HDMI разъема в сервисе Тандем будет гораздо выгоднее, чем в сервисных центрах.

Чтобы оформить заказ или проконсультироваться у оператора, звоните на телефон сервиса. Его вы можете увидеть на сайте в правом верхнем углу.

Как устранить неисправность соединения HDMI

Вот некоторые шаги, которые могут помочь исправить проблемы с подключением HDMI, чтобы вы могли вернуться к играм или просмотру.

  1. Проверьте подключение кабеля HDMI: убедитесь, что кабель надежно закреплен на обоих концах. Соединения HDMI не прилегают так плотно, как компонентное или композитное, и иногда теряют связь. Если это происходит часто, подумайте о том, чтобы использовать замки для ваших кабелей HDMI или самоблокирующийся кабель.
  2. Повторите последовательность включения для своих устройств: если вы склонны сначала включать телевизор, а затем другие устройства, попробуйте сначала включить дополнительные устройства, а затем телевизор.

    Если у вас есть несколько разных компонентов HDMI, попробуйте запустить их в разных комбинациях. Убедитесь, что вы выбрали правильный вход для устройства, которое вы пытаетесь использовать, будь то игровая консоль или проигрыватель Blu-ray. Некоторые устройства настроены на определенные входы и требуют, чтобы вы настроились на этот вход через пульт.

  3. Попробуйте использовать другой вход HDMI. С помощью пульта дистанционного управления переключитесь на другой вход телевизора, а затем снова переключитесь на HDMI, чтобы проверить правильность сигнала. В противном случае подключите ваше устройство к другому входу HDMI и повторите описанные выше шаги. Как только вы определили лучшую последовательность подключения, сохраните её для дальнейшего использования.
  4. Проверьте настройку разрешения вашего исходного устройства: если ваше устройство HDMI имеет меню настроек для управления разрешением видео, проверьте, не установлено ли оно на AUTO. Если это так, сбросьте его в соответствии с исходным разрешением вашего телевизора или видеопроектора, например, 720p, 1080p или 4K, если у вас есть телевизор или видеопроектор с поддержкой 4K.
  5. Проверьте посрединка: если ваше устройство подключено к аудиоприемнику или другому посреднику, отсоедините соединение HDMI и подключите его непосредственно к телевизору. Если это работает, вероятно, проблема связана с используемым вами приемником или промежуточным устройством.

    Оставьте источник HDMI подключенным к телевизору и выполните отдельное аудиоподключение от устройства к телевизору, пока не сможете определить проблему с ресивером. Если проблема заключается во входе HDMI на аудиоприемнике, вы все равно сможете использовать аудиовходы ресивера для передачи звука с вашего устройства HDMI.

  6. Проверить наличие обновлений прошивки: выполните онлайн-поиск обновлений прошивки для телевизора, устройства HDMI или аудиоприемника. Также просмотрите комментарии пользователей или жалобы, касающиеся вопросов рукопожатия HDMI, и следуйте обсуждениям и ссылкам на предлагаемое решение.

В чем причина отсутствия изображения


При включении телевизора пользователь часто сталкивается с тем, что он не показывает

Намного реже возникает ситуация, что при наличии звука на телевизоре нет изображения. Но придется огорчить, т.к. практически всегда это указывает на поломку. Незначительный шанс есть на то, что на канале идут технические работы или есть неполадки.

Но это легко проверить, переключившись на другой канал.

В остальных же случаях проблема на стороне пользователя, и ее решение зависит от характера поломки.

Она может быть двух типов:

  1. Аппаратная. Изображение отсутствует по причине не исправности самого экрана, связанной с поломкой в «железе» телевизора Samsung и др.
  2. Системная. В этом случае экран исправен, а показа нет по причине отсутствия видеосигнала.

Причем вторая категория неисправности может заключаться, как в выходе из строя детали телевизора, так и периферийного устройства.

Виды HDMI розеток

При проведении ремонта в квартире стоит заранее задуматься о возможности установки таких розеток около предполагаемой видеотехники. Рассмотрим 2 основных вида этих устройств.

В зависимости от места монтажа и назначения такие розетки могут быть приемными или передающими. Это наиболее дешевые устройства, особенностью которых является невозможность трансляции качественного сигнала на расстояние, превышающее несколько метров.

Главное отличие этих устройств от розеток предыдущего типа – это усилитель, который значительно увеличивает дальность передачи сигнала (до 45 метров).

Кроме того, для подключения активных HDMI-розеток не нужно использовать специальный шнур, поскольку это выполняется кабелями «витая пара». Конечно, такой способ подключения нельзя назвать оптимальным, однако он часто применяется из-за дороговизны кабеля HDMI.

Поскольку стоимость модификации с усилителем гораздо выше, чем ее пассивного аналога, то в большинстве случаев она используется только для установки на выходе из ресивера, а на панели мультимедийного устройства устанавливается разъем без усилителя.

При этом в случае использования активных розеток с обеих сторон дальность передачи видеосигнала существенно возрастает.

Пассивные и активные

Пассивные розетки бывают или приемными, или передающими, или мультифункциональными с одним либо двумя разъемами. К тому же, кроме HDMI-интерфейса, она может иметь и другие, например, звуковые разъемы, телефонные, разъем антенны. Недостаток этих конструкций заключается в невозможности передачи контента на расстояния дальше 10 метров.

Хотя в жилых помещениях это неактуально. Активное же решение способно передать сигнал высокой четкости на расстояние до 45 метров. Это возможно благодаря тому, что в такие HDMI-розетки встроен специальный усилитель.

В этом случае не потребуется специального кабеля. Передача ведется по двум кабелям типа “витая пара”. Так, контент в 1080p с помощью этого активного устройства может быть передан на расстояние до тридцати метров, контент в 1080i – до 45 метров.

Инструменты для работы

Убедившись в том, что причина неисправности кроется в кабеле HDMI, можно браться за исправление ситуации. Прежде всего, следует позаботиться об инструменте. Для работы понадобится не так уж и много: мультиметр, паяльник с острым жалом, к нему обязательно припой, монтажный или канцелярский нож, кусачки. Потребуется также изоляционный материал (изолента, термоклей для изоляции разъема или термоусадка для защиты соединений проводов встык).

Учитывая тот факт, что проводники в HDMI кабеле очень тонкие, не лишним будет обзавестись столиком для пайки, оборудованным лупой. За неимением такового, можно попробовать соорудить нечто подобное, используя струбцину, зажимы «крокодилы» и увеличительное стекло.

Спаять проводники кабеля не так и трудно, но до того, как браться за инструмент, надо определить, в каком именно месте нарушена целостность токопроводящей жилы. Единственный реальный способ это сделать – подключить кабель и методично перегибая его попытаться вычислить место неисправности. Если это не помогло, остается действовать наудачу.

Инструменты для работы

Убедившись в том, что причина неисправности кроется в кабеле HDMI, можно браться за исправление ситуации. Прежде всего, следует позаботиться об инструменте. Для работы понадобится не так уж и много: мультиметр, паяльник с острым жалом, к нему обязательно припой, монтажный или канцелярский нож, кусачки. Потребуется также изоляционный материал (изолента, термоклей для изоляции разъема или термоусадка для защиты соединений проводов встык).

Учитывая тот факт, что проводники в HDMI кабеле очень тонкие, не лишним будет обзавестись столиком для пайки, оборудованным лупой. За неимением такового, можно попробовать соорудить нечто подобное, используя струбцину, зажимы «крокодилы» и увеличительное стекло.

Спаять проводники кабеля не так и трудно, но до того, как браться за инструмент, надо определить, в каком именно месте нарушена целостность токопроводящей жилы. Единственный реальный способ это сделать – подключить кабель и методично перегибая его попытаться вычислить место неисправности. Если это не помогло, остается действовать наудачу.

История появления и особенности HDMI кабеля

HDMI – кабель для трансляции цифрового изображения и звука. Он был разработан 6 крупными компаниями: Hitachi, Panasonic, Philips, Silicon Image, Сони и Тосшиба. Современную кабельную продукцию сертифицирует компания HDMI Licensing.

Благодаря разработке интерфейса HDMI удалось уйти от громоздких многоканальных проводов серии «тюльпан». Подключать приборы стало проще. Больше не требуется разбираться, какой вход для какого кабеля нужен.

Через интерфейс HDMI можно просматривать видео в цифровом формате HDTV, HD-телевидение, и фильмы с разрешением Full HD.

Виды HDMI

Стандартный кабель HDMI транслирует одновременно цифровой звук и сигнал. Благодаря высокой пропускной способности протокола можно обойтись без сжатия данных. За счет этого сохраняется высокое качество, превосходящее подключение через USB-порт.

Существует 4 вида данного протокола подключения. И возможно, скоро появится пятый вариант для сертификации 2.1. К основным действующим типам протоколов HDMI относят:

  1. Standard Cable. Передает видео с предельным разрешением в 720 и 1080р. Предназначен для любого типа домашней бытовой техники с не высокими требованиями по параметрам. Например, для подключения DVD плеера, спутникового ТВ, плазменной или ЖК панели.
  2. Standard Cable with Ethernet. Идентичный первому вариант, но поддерживающий двунаправленный канал передачи сведений Ethernet HDMI (интернет) со скоростью до 100 Мбит в секунду. С его помощью можно получать высокоскоростное подключение к сети и раздавать сведения другим подключенным приборам. Он полностью поддерживает технологию Audio Return Channel или звуковой реверсивный канал, что позволяет воспроизводит аудиофайлы без вспомогательных проводов..
  3. High Speed Cable более широкий вариант, чем два предыдущих. Он передает видео с полномасштабным разрешением 1080р и поддерживает новый протокол вещания 4К (4096 на 2160). Технология Audio Return Channel с Deep Color и 3D позволяет воспроизводить все форматы видео. Разработан данный кабель для подключения высококачественных устройств, серии Bluray и HDD-плееров. Однако, кабель Displayport лучше такого HDMI для игр, потому что частота обновления не выше 24 Гц.
  4. High Speed Cable with Ethernet поддерживает все перечисленные технологические решения, что и предыдущий третий тип. Но дополнительно обеспечивает подключение к Интернету со скоростью до 100 Мбит в секунду.

Все четыре перечисленных интерфейса поддерживают технологию ARC или реверсивный звуковой канал, позволяющий подключать цифровое телевидение без дополнительных проводов для трансляции звука. Длина кабеля зависит от материала изготовления: CAT 5 или 6 транслирует сигнал на расстояние до 50 м, коаксиальный – до 90 м, оптоволоконный – более 100 м.

Сферы применения

Внешне HDMI кабель – провод с двумя прямоугольными разъемами по краям. Их размер зависит от типа интерфейса. Чаще всего сторона, которая подключается к ПК или ТВ больше, чем вход для цифровой приставки или DVD.

К основным сферам применения HDMI кабеля в отличие от дисплейного порта относят:

  1. Подключение цифрового телевидения через ресивер, спутниковую приставку.
  2. Подключение персонального компьютера, ноутбука к ТВ.
  3. Соединение монитора и системного блока.
  4. Присоединение игровой консоли, музыкального центра, домашнего кинотеатра к ТВ.

При наличии USB-переходника через HDMI интерфейс можно подключить смартфон или планшетное устройство к монитору ПК или телевизору.

Количество подключаемых устройств

Каждый HDMI проводник передает только один видеопоток, один аудио. Поэтому и подключить можно только одно устройство к другому. Это подходит для соединения цифровой приставки и ТВ. Но вот для игровых модулей, где применяется сразу несколько дисплеев, лучше выбрать дисплейный порт.

Неправильно выбранный режим

Режим ожидания останавливает работу дисплея, но не выключает сам аппарат — иными словами, ТВ функционирует, но внешне это никак не проявляется. В таком случае придётся просто воспользоваться ПДУ и переключить режим, нажав кнопку Standby.

Необходимо отметить, что данная функция не отключает блок питания и поэтому держит экран всегда «наготове», что делает телевизор уязвимым к скачкам напряжения в электрической сети.

Активированный режим AV, HDMI и другие, также может препятствовать просмотру каналов кабельного, цифрового или обычного телевидения. Если вы ранее подключали к экрану лептоп и забыли сменить настройки источника сигнала обратно, то, возможно, придётся активировать TV-источник сигнала из меню настроек вручную.

Распиновка HDMI кабеля по цветам

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Номер контактаНазначениеЦвет проводаПримечание
1Видеосигнал 2+БелыйКрасная группа
2Видеосигнал 2 экранЭкран
3Видеосигнал 2-Красный
4Видеосигнал 1+БелыйЗеленая группа
5Видеосигнал 1 экранЭкран
6Видеосигнал 1-Зеленый
7Видеосигнал 0+БелыйСиняя группа
8Видеосигнал 0 экранЭкран
9Видеосигнал 0-Синий
10Такт +Белый
11Такт экранЭкран
12Такт —Коричневый
13Служебный сигнал CECБелый
14УтилитаБелыйЖелтая группа
15Сигнал SCL асимметричной шиныОранжевый
16Сигнал SDA асимметричной шиныЖелтый
17ЗемляЭкранЖелтая группа
18Питание +5 ВКрасный
19Детектор подключенияЖелтыйЖелтая группа

Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.

Признаки неисправности LAN разъема

О неисправности LAN разъема можно судить по следующим признакам :

  • при подключении сетевого шнура не появляется иконка подключения;
  • сетевой кабель болтается в разъеме;
  • при определенном положении штекера сеть есть, но пропадает при смене его положения.

Самыми характерными неисправностями , которые требуют произвести ремонт или замену LAN разъема, являются:

  • механические повреждения , возникающие при падении ноутбука или неаккуратного обращения с ним;
  • естественное изнашивание , возникающее в ходе длительной эксплуатации;
  • окисление контактов разъема, возникающее вследствие прямого воздействия влаги на них или длительного использования ноутбука в помещении с повышенной влажностью.

В ряде случаев достаточно просто очистить контакты от окисла , но если наблюдается сильная коррозия, то требуется замена LAN разъема ноутбука.

Если у вас отказал LAN порт не стоит паниковать, обратитесь в наш сервисный центр «PC213»и наши мастера помогут вам. Возможно, замена порта и не потребуется, ведь причина может быть любой , начиная от некорректных настроек программного обеспечения или модема и заканчивая неисправностью сетевой карты.

HDMI – DVI распиновка контактов

Если говорить о переходниках, то наиболее часто требуется подключить HDMI к монитору, имеющему цифровой интерфейс старого образца. Как правило, это DVI – стандарт, появившийся довольно давно. Тем не менее его технические характеристики позволяют обрабатывать данные высокого разрешения и четкости. Сходный формат передаваемых данных позволяет обойтись без сложной конвертации. Достаточно правильно распаянного переходника из кабеля и двух штекеров. Конечно, стоит учитывать, что DVI не поддерживает передачу звука. Поэтому от нее придется либо отказаться, либо использовать вышеупомянутый звуковой адаптер.

Чтобы собрать рабочий переходник, нужно соединить контакты следующим образом:

Номер HDMI Номер DVI
12
23, экран
31
410
511, экран
69
718
819, экран
917
1023
1122, экран
1224
13Нет аналога
14Нет аналога
156
167
1715 («Земля»)
1814
1916

Виды HDMI разъемов

Поскольку подключаемые устройства отличаются по габаритам, в них используется интерфейс HDMI разных типов.

  1. Выделяют пять основных модификаций таких разъемов:
  2. Стандарт А. Наиболее популярное на сегодняшний день решение для подключения устройств с большими экранами, к которым прежде всего относятся телевизоры, игровые консоли, а также мониторы компьютеров. Такой разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.
  3. Стандарт В. Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D.
  4. Mini-HDMI (Стандарт С). Такие разъемы предназначены для портативной техники. Для подключения к устройствам, оборудованными коннекторами типа А, используются специальные переходники.
  5. Micro-HDMI (Стандарт D). Предназначен для установки на мобильные телефоны и планшеты. Имея все те же 19 контактов, такой разъем отличается вдвое меньшим размером, чем изделия предыдущего типа.
  6. Стандарт Е. Предназначен для использования во внутренних аудио- и видеосистемах автомобилей. Отличается повышенным качеством изоляции, что обеспечивает высокую устойчивость к воздействиям вибраций, а также температурных колебаний в широком диапазоне.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
