Искрогаситель на дымоход: виды, как сделать своими руками

Принцип работы устройства

Пытаясь защитить баню от пожара, хозяева устанавливают искрогаситель. Он представляет собой простую конструкцию в виде дымоходной насадки. Существует несколько видов искрогасителя на дымоход:

устройство по типу дефлектора;

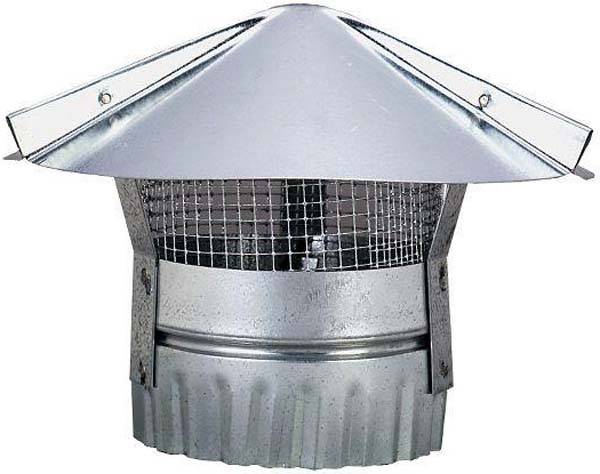

сеточный искроуловитель;
простая конструкция заглушки.

Устройство по типу дефлектора сделать своими руками сложно. Над этой конструкцией нужно будет попотеть. Ведь для ее изготовления потребуется произвести все необходимые замеры, провести расчеты, а также обязательно создать чертеж будущего устройства. После можно будет переходить к самому процессу создания искрогасителя.

Такая конструкция является не только самой популярной, но и эффективной. Помимо защиты кровли, устройство предотвращает возможное попадание осадков в трубу дымохода. Его легко можно приобрести в магазине, но многие хозяева хотят сделать искрогаситель своими руками.

Но, помимо достоинств, конструкция имеет несколько недостатков:

необходимость систематической чистки от продуктов горения;
при загрязнении сетки ухудшается тяга.

В самостоятельном изготовлении конструкция довольно проста. Но из-за своих многочисленных минусов не пользуется особым спросом. Главными недостатками искрогасителя считаются:

быстрое загрязнение сетки;
небольшой срок эксплуатации;
невозможность защиты дымохода от попадания осадков.

И третий вариант: заглушка. Конструкция, с одной стороны, простая, а с другой – достаточно рискованная. Она представляет собой заглушенный отрезок трубы с просверленными в ней многочисленными отверстиями. Для того чтобы сделать устройство эффективным, нужно будет тщательно все рассчитать, правильно подобрав размер и количество отверстий в заглушке.

Строение и принцип работы этого приспособления понятны и предельно просты. В зависимости от модели оно может отличаться внешним видом и строением. Но основу любой такой модификации всегда составляют четыре элемента:

металлический корпус;
сеть, улавливающая вылетающие искры и гасящая их;
элемент для погашения пламени;
козырек в виде конуса сверху.

При изготовлении искроуловителя за основу можно взять дефлектор Григоровича или другой вид. Больше распространена конструкция по типу дефлектора Цаги с добавлением фартука для улавливания искр:

Перед началом работ надо раскроить шаблон элементов искроуловителя из плотного картона и для этого в первую очередь надо замерить трубу дымохода. Если точнее, то ее диаметр.
Внутреннюю часть конструкции можно сделать из отрезка трубы подходящего диаметра, чтобы она надевалась на дымоход. Если такую трубу найти сложно, придется своими руками гнуть гильзу из листа нержавейки.
Верхний край гильзы должен иметь больший диаметр. Если она изготовлена из готовой трубы, один край придется раскатать. По длине внутренняя гильза доходит до середины наружного кожуха.
Сам кожух изготавливают из куска большего диаметра трубы или аналогично гнут из листовой нержавейки. Его надевают на гильзу, фиксируя нержавеющими пластинами на заклепки.
На 60 мм ниже кожуха крепят фартук. Он напоминает воронкой вверх выгнутое блюдце, на которое будут падать искры. Размер фартука должен превышать диаметр кожуха, иначе искры пролетят мимо него. Изготавливают его из фрагмента листовой нержавейки, внутри которого вырезано отверстие по размерам внутренней гильзы искроуловителя. Надетый на гильзу фартук приваривают точечной сваркой.
Над верхней частью кожуха устанавливают крышку. Ее размеры должны быть меньше диаметра трубы. Для удобства расчета можно воспользоваться чертежом и данными из таблицы.
Детали соединяют заклепками, предварительно просверлив их. При желании можно сделать ребра жесткости, которые укрепят конструкцию.

На данном этапе искрогаситель готов, его осталось надеть на трубу бани и прочно закрепить.

Принцип работы данного устройства предельно прост. При множестве различных конструкций, принцип действия у них является одинаковым.

В процессе сгорания топлива, образующиеся газы или дым устремляются вверх по дымовому каналу;
При выходе из трубы они натыкаются на препятствие в виде крышки ли металлической сетки. Это приводит к изменению их траектории;
Горящие искры при выходе из дымохода проходят сквозь сетку, в результате чего происходит их гашение. В этом качестве также могут выступать стенки дефлектора и находящиеся там пластины.

Такой несложный искрогаситель для печной трубы можно сделать самому. При этом не придется использовать дорогостоящие материалы и инструменты.

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
лист металла с толщиной от одного миллиметра;
болгарку, ножницы по металлу;
простой карандаш, линейку;
стальные заклепки (алюминиевые не дадут надежной фиксации);
сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

Сначала рисуется эскиз для будущего устройства.
После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для .

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Установка узла

После успешной сборки всех деталей искрогасителя можно начинать последний этап — монтаж аксессуара на дымоходную трубу. Для выполнения действия нужно забраться на крышу, а если ее высота слишком большая, потребуется помощь.

При монтаже искроуловителя задействуется специальный заклепочный механизм или металлический прут. Кто-то из мастеров рекомендует отказаться от обоих вариантов, используя вместо них сварку.

https://youtube.com/watch?v=u7wempxB0Eg

Однако такой совет имеет массу подводных камней, так как конструкция проходит по правилам пожарной безопасности. Вместо этого специалисты советуют обойтись хомутом с подходящим диаметром, который позволит плотно и надежно зафиксировать систему на дымоходе.

Монтаж искрогасителя можно считать завершенным. Остается правильно и своевременно обслуживать узел, и никаких проблем в его работе не возникнет.

Назначение искрогасителя

Искрогаситель — это устройство, которое необходимо для охлаждения частиц, попадающих в дымоход в процессе сгорания топлива. Он устанавливается на оголовок дымоходных труб.

Обратите внимание! При сгорании твердого топлива образуется тепло, вода и углекислый газ. Вода под действием тепла превращается в пар

Примеси в топливе приводят к неполному его сгоранию, из-за чего образуются другие продукты горения и не сгоревшие раскаленные частицы. Последние являются искрами, вылетающими из трубы под действием тяги.

Топливо высокого качества имеет наименьшее количество несгораемых частиц. Топливо низкого качества — наибольшее. Опасность искр состоит в том, что они не остывают при движении по ровной трубе. Раскаленные частицы, попадая наружу, могут воспламенять участки крыши, деревья, траву, стены дома. В этом случае повышается риск возникновения пожара.

Конструкции современных дымоходов предусматривают несколько этапов охлаждения искр. Для этого создают препятствия, турбулентные потоки и горизонтальные отводы. Основное их предназначение — обеспечить контакт раскаленных частиц со стенкой трубы.

При этом искры передают свое тепло дымоходу, а сами охлаждаются. Проблема заключается в том, что труба быстро нагревается и теряет возможность охлаждать твердые частицы. Кроме того, турбулентный поток внутри трубы уменьшает тягу дымохода.

Дополнительным препятствием на пути искр наружу, является искрогаситель. Он не уменьшает тягу в дымоходе, но охлаждает поднимающиеся наверх частицы. Искрогаситель механически задерживает искры и охлаждает их. Это уменьшает опасность распространения их за пределы дымохода и возникновения пожара.

Виды искрогасителей

Сегодня можно встретить искрогаситель на дымоход самых разных конфигураций. Они могут отличаться по конструктивным особенностям, форме изготовления и прочие. Но, выделяют две основные модели искрогасителя на дымоход:

Металлический кожух.
Искрогаситель в форме дефлектора.

Простой металлический искроуловитель

Как понимаете, главное требование применимое к любому из подвидов – это не препятствование нормальной тяги. Отработанные газы, продукты горения, должны свободно покидать канал, не задерживаясь и не встречая никаких преград. Кроме того, пламегаситель должен тушить абсолютно все искры, не позволяя ни одной разлететься и попасть на крышу.

Искрогаситель в форме дефлектора

Также учитывайте и особенности размеров устройств, главное требования в этой части – это соответствие пропорции самой трубы. То есть меньшего диаметра и большего не будут выполнять возложенных функций.
Минимальный диаметр цилиндра детали искрогасителя не должен быть меньше 80 мм, а максимальный не более 550 мм. Конечно, для расчета лучше пользоваться специальной таблицей, в интернете сейчас много чертежей, схем, где приведено соответствие диаметра канала к размеру прибора.

Обратите внимание, для бани своими руками, подбирать диаметр нужно обязательно такой же, как у самого канала. Это особенности прямой конструкции трубы

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

приборы для измерения (рулетка-сантиметр, уровень и т.п.);
отвертка, струбцины, пассатижи и молоток;
заклепки в наборе или сварочный аппарат;
ножницы по металлу, болгарка, дрель и сверла.

Расходные материалы подбираются сугубо индивидуально в зависимости от типа устройства.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Важно уделить особое внимание диаметру заглушки – сечение должно быть чуть больше диаметра дымоотвода. Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

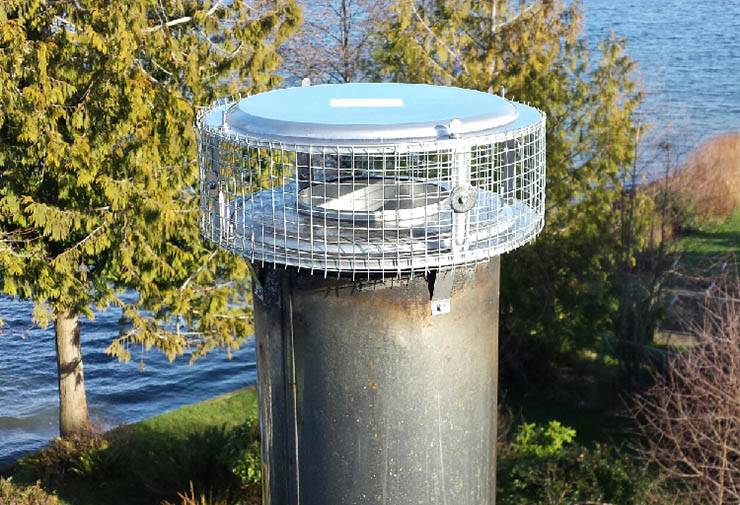

Первый вариант – шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

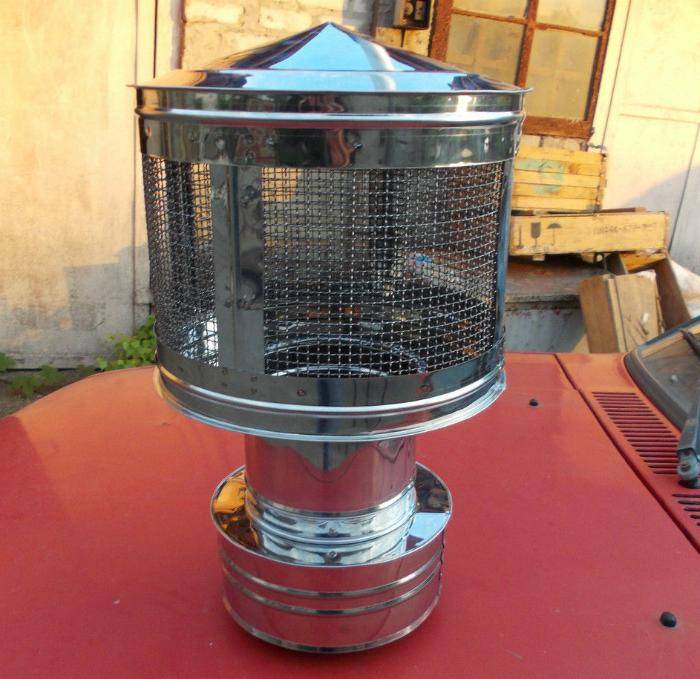

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант – дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант – искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Проверку искрогасителя проводят в обязательном порядке при чистке дымохода.

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки – форма для связи расположена ниже.

Особенности монтажа и эксплуатации искрогасителя

Для правильного монтажа такого устройства, размеры его сечения должны подбираться в соответствии с аналогичным показателем дымовой трубы. Самым простым вариантом установки искрогасителя является его вставка внутрь дымохода без каких-либо дополнительных крепежей. Однако этот способ не отличается особой надёжностью. Эксплуатация искрогасителя требует регулярных профилактических очисток его сетки от сажи, поэтому его установка производится таким образом, чтобы в любой момент без труда можно было снять устройство. Категорически запрещено приваривать устройство к дымоходу — конструкция во всех случаях должна быть съёмной.

Даже если ваша крыша изготовлена из негорючих материалов, существует опасность того, что искры, вылетевшие из трубы, попадут на предметы и постройки, которые расположены в вашем дворе и воспламенят их. Поэтому установка искрогасителя рекомендуется во всех случаях без исключения.

Разновидности систем для выведения дыма

Помимо разделения трубопроводов по материалам, системы для выведения дыма классифицируются зависимо и от других факторов.

Внутренние

Самый популярный вид конструкции. Представляет собой трубу, которая поднимается вертикально вверх от печи, проходит через потолок, крышу. Чтобы обезопасить помещение от пожара, внутренние трубопроводы изготавливаются из двух стенок, между которыми расположена теплоизоляция.

Внешние

Такой вид дымохода устанавливается, когда необходимо сохранить красивый вид помещений, убрать трубу. Трубопровод отходит от печи, выводится через стену на улицу, только оттуда с помощью колена поднимается вверх. Не требует изготовления отверстия в потолке, крыше.

Одностенные

Такие трубки не применяются для сборки дымоходов по отдельности. Они устанавливаются внутрь кожухов из разного материала. Преимущества:

простота монтажа;
низкая цена;
после поломки какой-либо части дымохода ее просто заменить;
на стенках медленно скапливается сажа.

Главный недостаток стальных одностенных трубок — образование ржавчины.

Двустенные

Такие трубки представляют собой два металлических цилиндра разного диаметра, между которыми расположен слой изоляции. Они устанавливаются без защитных кожухов, отличаются надежностью, прочностью, долговечностью. На их поверхностях не образуется ржавчина.

Самые простые модели искрогасителей

Готовые системы поглощения искр доступны в специализированных торговых точках. К тому же их можно заказать у знакомого мастера-жестянщика. Однако при минимальных навыках слесарной работы изготовить аксессуар можно и своими руками.

Среди наиболее простых моделей — заглушенный отрезок трубы с отверстиями на боковых стенках. Они могут обладать круглой или щелевидной формой. К дымоходу подбирается труба с увеличенным диаметром, чтобы ее можно было надеть сверху, но без большого зазора. В верхней части к трубе приваривают заглушку, а на стенках проделывают небольшие отверстия. Их можно разместить как рядами, так и в шахматном порядке. Нередко умелые мастера заменяют эти прорези горизонтальными щелями, которые можно сделать шлифовальной машинкой.

Несмотря на свою простоту, схема не пользуется большой популярностью. Это объясняется массой минусов, включая:

сложности в расчете оптимального количества и диаметра отверстий для комфортной тяги;
необходимость частой очистки аксессуара из-за быстрого зарастания копотью.

К тому же, скопления нагара внутри трубы способны вызвать появление плохого запаха внутри банного помещения. В общем, лучше проявить больше терпения и изготовить более качественный искроуловитель.

Еще один нехитрый вариант искрогасителя для бани заключается в закрытии выходного отверстия трубы обычной металлической сеткой. Можно использовать готовую решетчатую конструкцию, которая закрепляется по обводу трубы надежным хомутом. Также можно попытаться создать обод с крепежными элементами — кронштейнами.

Следует отметить, что столь простые варианты широко распространены в специализированных магазинах. Однако при наличии времени и желания их лучше изготовить самостоятельно.

Минусы такой схемы заключаются в быстром загрязнении внутреннего пространства трубы дымохода. Из-за этого приходится отказываться от слишком частой сетки.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Пол в курятнике своими руками — это надо знать

Встроенные системы отвода искр

Не секрет, что твердое топливо, которым отапливают банные печи, может обладать разным качеством. Довольно часто его горение приводит к появлению множества искр, то есть раскаленных несгоревших частиц, стремительно направляющихся вверх с потоком горячего газа. Эти искры перемещаются по дымоходной трубе и с огромной скоростью вылетают наружу, а затем разлетаются по всем сторонам.

Оказавшись снаружи, искры могут попасть на кровельную конструкцию или ее отдельные деревянные элементы. А при наличии сильного ветра они способны привести к возгоранию сухих листьев, травы или хвои, что повлечет непоправимые потери. Вовремя принятые меры — залог успешной защиты от пожаров.

В этом видео вы узнаете, как сделать искрогаситель:

Чтобы погасить искры, достаточно разместить в дымоотводной системе специальные детали с высокой теплопроводностью. При контакте с ними раскаленные частицы лишатся своего теплового потенциала, медленно охладятся и станут безопасными. Кстати, во многих современных печах для бани уже предусмотрены специальные узлы с функцией быстрого искрогашения.

Принцип работы подобных механизмов очень простой:

Воздух проникает в печку через специальную дверцу, а в топочную камеру — через колосниковую решетку.
Топливо сгорает, разогревая каменку.
В итоге горячие продукты сгорания проходят через специальный «лабиринт» из перемычек, где происходит активная теплоотдача. В результате под действием центробежных сил искры вырываются из общего потока, разбиваются о стенки камер и гасятся.

Но важно понимать, что в этот момент печь уже разогревается до высоких температур, поэтому полностью избавиться от искр зачастую невозможно. Нередко хозяева применяют изогнутые конструкции дымоходов, так как на прямых участках вероятность выбросов искр максимальна. В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы

В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы.

Данное устройство имеет простую схему работы

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

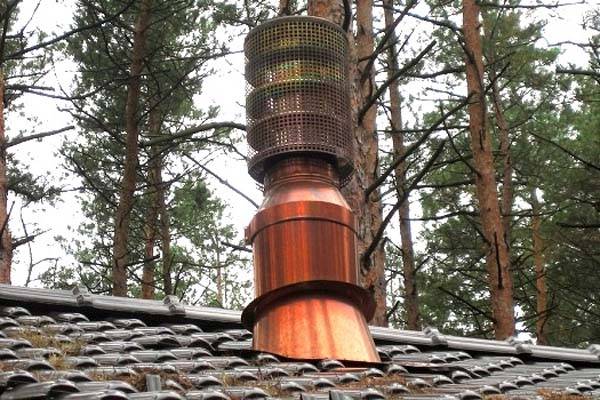

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.
