Классификация канализационных труб
Трубы для канализации различаются по конструкции в зависимости от места установки и эксплуатации. Для наружной канализации используют трубы с большим диаметром, через которые будут проходить большие объёмы сточных отходов. К таковым относятся бытовая, ливневая канализация и водопропускные сооружения.
Для внутренней канализации используют трубы и фитинги с меньшим внутренним диаметром изделия, которых достаточно для отвода сточных вод из помещения.
Какие трубы для канализации бывают?
Канализационные трубы изготавливают из чугуна или пластика. Пластиковые трубы имеют меньший вес, их легко устанавливать, они не требуют дополнительной обработки и цена на них существенно ниже, чем на чугунные изделия. В настоящее время широкой популярностью пользуются трубы из пластика:
- ПВХ — поливинилхлоридные;
- ПЭ — полиэтиленовые;
- ПП — полипропиленовые.
ПВХ трубы для канализации
Трубы из поливинилхлорида применяют для строительства наружной и внутренней канализационных систем. Для наружной канализации используют ПВХ трубы с большим проходным диаметром. Различают ПВХ трубы по параметрам рабочей среды:
- гофрированные — за счет отличной гибкости, гофротрубы легко монтировать без использования дополнительного оборудования;
- напорные — применяют в системах, где возникает высокое давление при движении сточных вод;
- безнапорные — используют там, где рабочая среда движется самотеком (скорость движения рабочего потока не превышает 8 м/с).
ПВХ трубы и фитинги отлично выдерживают сточные воды с температурой до +70°C, а также обладают хорошей стойкостью к различным механическим повреждениям. Но воздействие химически-агрессивных сред могут повредить внутреннюю стенку трубы, что в последствие может привести к образованию засора.
Канализация из полиэтиленовой трубы
Полиэтиленовые трубы предназначены для наружных и внутренних напорных трубопроводов. Их можно использовать в температурном диапазоне от -40 до +40°C. Если температура превышает заданный диапазон — полиэтиленовые трубы подвергаются расширению, что в свою очередь может привести к аварийной ситуации и выходу рабочей среды наружу. Поэтому мы не рекомендуем Вам использовать полиэтиленовые трубы для канализации, в которой отводится горячая вода.
Трубы из полипропилена
За счет своих характеристик, полипропиленовые трубы отлично подходят строительства и ремонта канализационных систем. Они стойко выдерживают механические повреждения и не разрушаются под воздействием кислот и щелочей. Температура рабочей среды может достигать до 100°C, что позволяет трубы из полипропилена широко использовать в различных промышленных областях.
Важно: Если в качестве рабочей среды будет использоваться кислоты или масла, то рекомендуем использоваться НПВХ трубы. Перед покупкой уточняйте, с какой средой совместимы канализационные трубы
Чугунные трубы для канализации
Чугун обладает высокой коррозионной стойкостью по сравнению с пластиком. Но производство чугунных трубопроводов и фитингов трудозатратно, что в свою очередь повышает конечную стоимость всей канализационной системы, состоящей из чугунных изделий. Чаще всего, чугунные трубы монтируют в местах организации стояков и вывода сточных сред в места их сбора.
Достоинства труб из чугуна:
- высокая прочность;
- долговечность;
- отличные коррозийные свойства.
Недостатки чугунной трубы:
- большой вес;
- шероховатость – образованная на внутренних стенках изделия способствует нарастанию грязи, что снижает проходимость рабочей среды по трубе;
- большая цена;
- необходимы навыки монтажа чугунных изделий;
- без использования особых материалов не позволит создать герметичное соединение стыков между трубами.

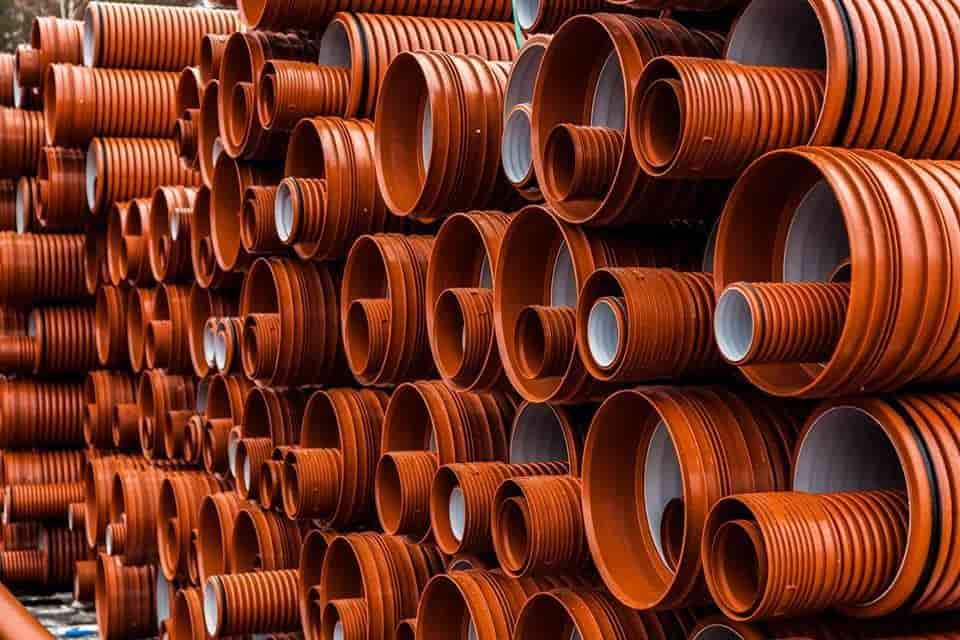

Виды и размеры гофрированных двустенных труб
Для разных целей используются изделия красного (для электрического кабеля) и синего (для кабелей связи и телекоммуникаций) цвета. За счет своей гибкости гофротрубы для электротехнических и телекоммуникационных работ поставляются в продажу в бухтах.

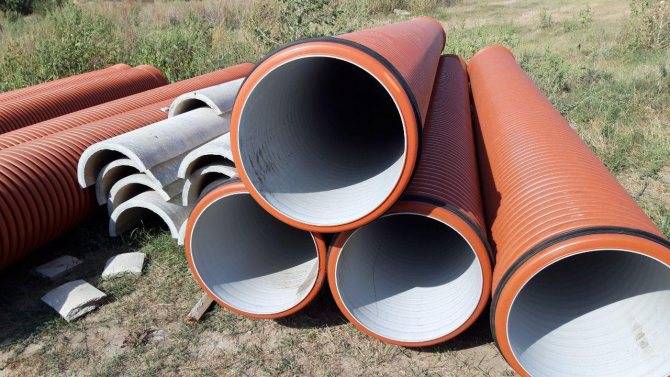

Двустенные гофрированные трубы большого диаметра, предназначенные для больших объемов воды, выпускаются в черном, темно-сером и синем цвете. Оба конца изделия защищаются специальными пластиковыми заглушками для защиты от попадания мусора и влаги внутрь труб.
Разные производители предлагают разные по размерам гофротрубы. Так, минимальное соотношение внутреннего и внешнего диаметра гофротруб составляет 10/16, максимальное — 50/63. Количество метров в одной бухте находится в пределах 15-100.
Материалы гофрированных труб для канализации
Канализационная гофрированная труба нестандартна. Производители получили широкие границы для разработок, поэтому они серьезно отнеслись даже к выбору материалов. Пусть от тяжелой стали отказались все, но на рынке представлены оригинальные альтернативы. Какие из них следует выделить?
- Пластик;
- ПВХ;
- ПНД.
Гофрированные трубы для канализации продолжают меняться, но уже сейчас необходимо оценить каждый из материалов. Их преимущества подскажут оптимальный выбор для отведения стоковых вод.
Пластик
- Высокий класс жесткости;
- Повышенная коррозионная стойкость;
- Невозможность зарастания труб;
- Подключение к любым колодцам;
- Поверхность выдерживает до -20 градусов;
- Ударопрочность.
Указанные плюсы показывают, что после устройства системы о ней не придется заботиться. Ее стойкость к различным видам воздействия и возможность свободного ремонта позволяют даже новичкам легко пользоваться сливом. Неудивительно, что коммунальные хозяйства постепенно отказываться от тяжелых стальных конструкций.
ПВХ
- Температурный предел от -40 до +95 градусов;
- Глубина укладки до 15 м;
- Срок службы – 50 лет;
- Пожаростойкость;
- Экологическая безопасность;
- Неподверженность коррозии и гниению.
Теперь наружная канализация не создаст никаких проблем. После ее монтажа люди навсегда забывают о повторных земляных работах. Если же потребовался ремонт, замена займет всего несколько минут. Так что вкручивание одного элемента в другой также стоит выделить в качестве плюса.
ПНД
- Трубы в 10 раз легче аналогичных из стали или бетона;
- В 2,5 раза легче пластиковых и ПВХ труб;
- Выдерживает переменные нагрузки;
- Повышенная герметичность за счет дополнительных материалов;
- Облегченный ремонт и монтаж
- Устойчивость к различным температурам;
- Отсутствие токсичности.
Полиэтилен низкого давления отлично подходит из-за высокой прочности конструкций. При своем малом весе по прочности он не уступает стали, а при необходимости на местах соединения используются дополнительные материалы, что обеспечивает фантастическую герметичность.
Современная канализационная система чаще собирается из гофрированных элементов. Их конструкция сама по себе обладает дополнительными преимуществами, но все-таки производителям удалось повысить иные показатели, сделав выбор профессионалов однозначным. Из-за чего даже неопытным покупателям стоит познакомиться с пополнением ассортимента.
Область применения
Канализационные гофрированные трубы предназначены для длительной эксплуатации и в зависимости от их степени устойчивости к физическим нагрузкам применяются для прокладки коммуникаций:
- Лёгкие гофротрубы с низкой механической устойчивостью — для устройства разводок наружных канализационных систем. Помимо этого гибкая гофра лёгкого типа используется в качестве защитных коробов для кабелей низкого и высокого напряжения линий электросетей и связи.
- Тяжёлые гофротрубы, которые имеют средний уровень механической прочности — при подземной прокладке линий водоотведения бытовых и промышленных стоков, дождевых вод, дренажных систем, ливневой канализации.
- Сверхтяжёлые гофротрубы, обладающие высокой механической стойкостью — применяются в местах прохода линий канализации под автодорогой или железнодорожным полотном.
Общие сведения
Данные приобретенные качества увеличивают срок использования канализационных труб. С внешней стороны гофрированные трубы имеют ребристую поверхность, то есть гофру, а с внутренней стороны трубы имеют очень гладкую поверхность.
Существует ряд плюсов при применении гофрированных труб при монтаже наружного трубопровода, далее мы их перечислим:
- Трубы имеют доступную цену;
- Трубы просты в установке, не требующие использования какого-то специального оборудования;
- Очень долгий срок службы примерно пятьдесят лет.
Виды труб
Как универсальный материал гофротрубы для канализации используют как в личном строительстве, так и на производстве. Их применение будет зависеть от характеристик и вида строительного материала. Посмотрев на вышенаписанный материал, хотим предложить классификацию гофрированных труб.

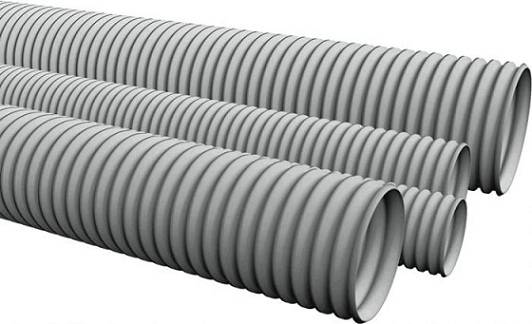

- Электромонтажные гофрированные трубы обладают средними оценками по прочности и по гибкости, которая состоит в механической устойчивости;
- Гофрированная труба однослойная. У нее лёгкий вес и отличной гибкостью, используют для защиты газопроводов и электрокабелей;
- Двухслойные гофрированные шланги. Используют для защиты электрических кабелей.
- Труба гофрированная двухслойная, более прочные к механической и химической нагрузке и используют их в канализационных трубопроводах.
- Гофрированные трубы подразделяют на следующие группы:
- Легкие трубы. Они обладают низкой механической устойчивостью. Их нельзя использовать под землёй, а можно использовать только для наземного монтажа;
- Тяжелые трубы. Они имеют среднюю механическую устойчивость и их используют для коммуникаций, расположенных под землёй;
- Сверхтяжелые трубы. Имеют большую механическую прочность и по этой причине их применяют для устройства трубопровода в специальных условиях, например под проезжей частью или под железной дорогой.
Данные параметры материала способствуют переносить различные механические нагрузки, например давление грунта, что даёт возможность монтажа под землёй.
Не гофрированные трубы (гладкие) отлично подходят для электропроводки, а также систем дренажа и канализации.
Чтобы смонтировать канализационный трубопровод подойдет двухслойная гофрированная труба диаметр которой состоит из 110 до 200 мм.

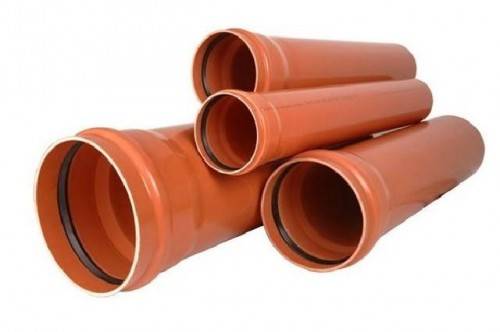

Трубы ПВХ для наружной канализационной сети
Канализационные трубы ПВХ производят из поливинилхлорида — доступного и популярного пластика, который широко используется для производства многих пластиковых изделий.
Изделия могут быть однослойные (монолитные) и трехслойные, у которых промежуточный слой выполняется из пористого НПВХ, а два остальных из первичного НПВХ. В прокладке наружных канализационных веток популярностью пользуются гофрированные ПВХ трубы, хорошо сопротивляющиеся давлению грунтов.
ПВХ трубы, предназначенные для наружной канализации, окрашены всегда в оранжевый цвет — при проведении ремонта канализационной сети или земляных работах это позволяет легче обнаружить их под землей
Применяют ПВХ-трубы преимущественно для строительства и ремонта безнапорной канализации с давлением в системе не больше 0,16 МПа, для отвода ливневых стоков. Используют их для для отведения агрессивных сточных вод, жидких и газообразных сред с химической стойкостью в диапазоне 2—12 pH, температурой от 0 до +60 °С.
При монтаже наружной канализации ПВХ трубы опускают на глубину ниже промерзания грунта или применяют теплоизоляционные материалы для защиты от промерзания.
Окрыто проложенные участки системы защищают от солнечного света. Длительное воздействие ультрафиолета на трубы из поливинилхлорида приводит к фотодеструкции — потере эластичности, прочности.
По классу кольцевой жесткости изделия маркируют как:
- SN2 – 2 кН/м2 — глубина укладки таких труб под землей до 1 м;
- SN4 – 4 кН/м2 — глубина укладки до 6 м;
- SN8 – 8 кН/м2 — глубина укладки до 8 м.
По толщине стенок различают легкий, средний, тяжелый тип труб с показателями от 2,2 до 12.3 мм. Для наружной канализации используют ПВХ трубы с толщиной стенок от 2,7 мм, их диаметр варьируется от 110 до 630 мм.
Стандартные размеры канализационных труб представляют собой отрезки длиной 0.5 м, 1 м, 2 м, 3 м, 6 м, иногда до 12 м — размеры указываются производителем без раструба.
ПВХ-трубы, для соединения отдельных элементов, имеют на одном из своих концов раструб с резиновым уплотнителем. Это обеспечивает быстрый и легкий монтаж, герметичность стыка
Самые популярные типоразмеры труб из поливинилхлорида — изделия с диаметром 110—200 мм и классом жесткости SN2. По соотношению цены и технических показателей они являются идеальным вариантом для строительства автономной канализации на загородном участке.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ): высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Особенности монтажа
В частной постройке трубопроводы из гофрированных изделий кладутся в траншеи, а их комбинирование между собой производят раструбным методом. При проведении работ предпочтительно придерживаться далее обозначенных правил:
- Каждое изделие перед укладкой канализационно-промывочной трубы в траншею тщательно проверяют на факт тех или иных дефектов, возможных недостатков.
- Желательно совершать работу при температуре окружающей среды от +15 градусов и выше.
- Перед помещением труб в траншею, рекомендуется их разместить на плоскости по периметру рва, распределив раструбы конструкций в сторону, которая представляет собой противоположный уклон к магистрали.
Концы труб и раструб хорошо очищают, удаляют с них грязь. Необходимо добавить, что обязательным условием монтажа гофротруб считается использование уплотнительных колец. Такие трубные конструкции стали настоящим открытием последних лет в области гофротруб, используемых для прокладки канализационных сетей. Для их формирования используются особые виды полимеров, которые различаются уникальной стойкостью к внешним воздействиям и влиянию агрессивных химических составов, а также продолжительным сроком службы за счет большого противодействия к старению.
Гофрированные конструкции обладают ребрами, которые гарантируют повышенную прочность. По этой причине их рекомендовано прокладывать на наиболее сложных участках трубопроводов, находящихся под дорогами и в местах, где выявлено сильное давление земли. При этом повышенная прочность в описываемых продуктах сочетается с отличной гибкостью, что дает вероятность использования данных труб при монтаже сложных по строению сетях с огромным числом изгибов и крутых поворотов.
К прочим достоинствам гофроконструкций относят: их безукоризненно гладкую поверхность (внутреннюю), исключающую малейшую возможность образования наростов в трубах; долгое время использования без ремонта (до 55 и более лет); простоту монтажа (не требуется применять вспомогательные машины, специальный инвентарь, громоздкую дорожную технику).
Особенности конструкции

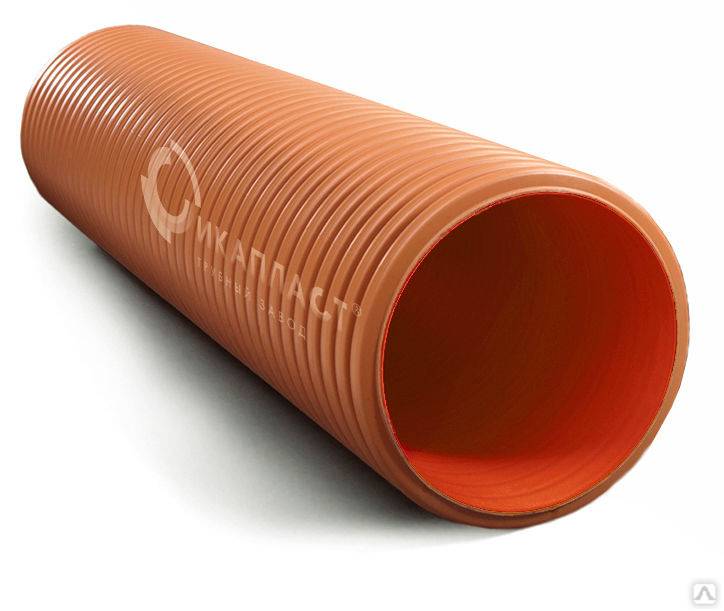

Гофрированные
трубы — это двухслойные каналы, внешняя оболочка которых обладает
ребристой поверхностью, а внутренняя — гладкой. Между наружным и
внутренним слоями размещают теплоизоляцию или воздушную полость. Благодаря
такой конструкции, гофротруба
для канализации эффективно сохраняет тепло и может использоваться в
условиях низких температур.
Важной
особенностью гофрированных изделий является увеличенная эластичность в
сочетании с высокой прочностью. Это позволяет трубам спокойно выдерживать
внешние нагрузки
Деформирующие воздействия, подвижки грунтовых слоев
воспринимаются такими линиями без разрушений. Каналы способны немного
изгибаться, что компенсирует давление грунта или почвенной влаги.

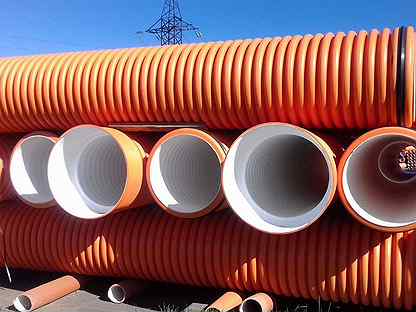

Для сборки наружных каналов используются трубы оранжевого (рыжего) цвета. Встречаются и другие варианты окраски (например, черные), но они используются реже. Гофрированные трубы для внутренней канализации практически не используются, так как условия работы квартирных или домовых участков системы не требуют значительной прочности. Однако, в помещениях сложной конфигурации иногда встречаются подобные линии. Они проще в монтаже, позволяют обойтись без фитингов, что удобно при сборке линии на неровной или волнистой опоре.
Отличие гофрированных труб от обычных изделий
По сравнению
с гладкими элементами, гофрированные каналы обладают следующими преимуществами:
- увеличенная прочность, надежность;
- гибкость, эластичность, удобные при укладке в
условиях сложного рельефа трассы; - при монтаже обходятся без многих дополнительных
деталей, фитингов; - есть возможность увеличения жесткости с помощью
утолщения определенных колец. Это используется при сборке линий,
предназначенных для работы в сложных условиях; - гофрированные детали поддаются ремонту в случае
появления протечек. Гладкие изделия этого не допускают.
Благодаря таким особенностям,
гофрированные системы уверенно лидируют среди всех альтернативных вариантов.
Достоинства и недостатки
К
достоинствам, которыми обладает гофротруба для канализации, принято относить:
- малый вес. Монтаж системы можно производить без
участия подъемной техники; - простота сборки. Не требуется использовать
дополнительные приспособления или материалы; - низкая цена;
- большой срок службы. По заявлениям
производителей, подобные системы сохраняют рабочие качества в течение 50 лет; - гладкая внутренняя поверхность уменьшает
опасность появления засоров и наслоений; - высокая кольцевая прочность, жесткость в
сочетании с гибкостью создают универсальные возможности для эффективной
эксплуатации.
Недостатки:
- плохо переносят высокие температуры;
- детали из ПВХ становятся хрупкими при
охлаждении; - пластик чувствителен к ультрафиолету, который
делает его ломким и хрупким. Использование гофрированных участков линии в
открытом положении нецелесообразно.
Эти недостатки свойственны
изделиям из полимеров, поэтому пользователи готовы учитывать особенности
материала и обходить рискованные ситуации при эксплуатации сети.
Область применения
Гофрированные
линии используются для решения разных задач:
- дренаж, удаление излишков влаги из грунта;
- гофротруба для ливневой канализации позволяет получить
долговечную и прочную сеть водоотведения; - отведение промышленных стоков;
- все виды безнапорных подземных линий
водоотведения; - прокладка магистралей под нагруженными участками
(автострады, ж/д линии и т.п.).
Устойчивость полимерных деталей к
воздействию химических составов позволяет особенно широко применять их в промышленных
сетях водоотведения.
Гофротрубы от ОптиПластик
В нашем каталоге представлена продукция Климовского трубного завода, который занимается производством компонентов трубопроводов с 2005 года. Вся продукция проходит обязательную сертификацию в аккредитованном испытательном центре и Климовский трубный завод входят в группу «Полипластик», поэтому в нашем каталоге на трубы КОРСИС для канализации цена от производителя.
В ассортименте представлены ПЭ гофрированные трубы с классом кольцевой жесткости 8 кН/м² (SN8) и диаметром 110, 200, 250 и 315 мм. Поставляем изделия большего диаметра по запросу. Длина отрезков — 6 м. Без раструба для изделий Ø ≤ 200 мм и с раструбом для изделий Ø ≥ 250 мм.
Гофротрубы КОРСИС отличаются повышенной ремонтоспособностью. Мелкие поломки можно устранить простым наложением заплаты из полиэтилена или сваркой ручным экструдером. Крупные повреждения устраняются путем замены дефектного участка с помощью надвижных муфт и сварки.
Кроме того, гофрированная труба КОРСИС для канализации стоит от полутора тысяч рублей — существенно меньше аналогов. Также в ассортименте есть уплотнительные кольца и другие товары для обслуживания и монтажа труб.
металлическая для проводки, диаметр трубки, монтаж
Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.
Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.
Что такое труба гофрированная
Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.
Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.
Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.
Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.
Гофра электротехническая
Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:
- конструкционными особенностями;
- эластичностью и гибкостью;
- формой продольного сечения;
- соотношением между длиной участков, имеющих разные диаметры.
У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (про

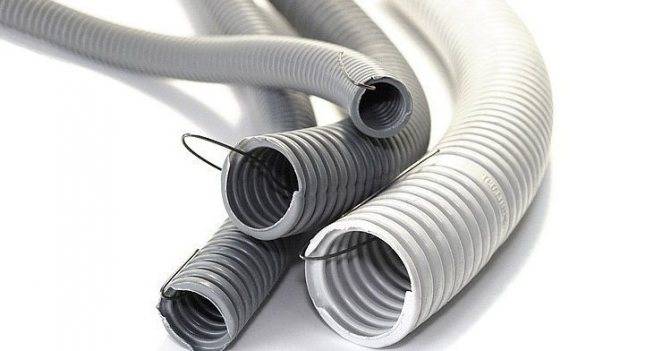

Что же собой представляет зонд?
Такая деталь, как зонд представляет собой проволоку или нить, сделанную из стали. Это стальная нить расположена во внутренней части изделия из поливинилхлорида. В основную функцию такой нити входит легко и быстро осуществить процесс протягивания электрических кабелей.
Технологический процесс вышел на высокий уровень, создав уникальную гофрированную трубу со стальной нитью. Раньше, чтобы защитить электрическую линию с внешней стороны, нужно было использовать в применении только металлические трубы, например, из стали. Сегодня же есть возможность облегчить конструкцию и процесс ее монтажа с помощью трубы из поливинилхлорида со стальной нитью. Такие изделия практически универсальны и нашли свое применение в разных областях, где требуется проложить электрические линии, линии связи, а также провод, передающий энергию токами промышленных частот (трехфазный ток).
Гофрированная труба, имеющая зонд, в большинстве случаев, производится из таких материалов, как поливинилхлорид, полипропилен и полиэтилен. Все эти материалы относятся к синтетическим полимерам.
Канализационные гофрированные трубы из ПВХ
Изделия из полимерных материалов используются для защиты кабелей в инженерных сетях, для прокладки в местах с повышенной нагрузкой и на значительной глубине. Труба из ПВХ достаточно гибкая, что максимально упрощает процесс монтажа, демонтажа и транспортировки.
Гофрированные трубы из ПВХ
Более детальная характеристика изделий включает такие достоинства:
- Высокая жесткость;
- Термоустойчивость;
- Химическая стойкость;
- Отсутствие коррозии;
- Ударопрочность;
- Долговечность.
Типовые размеры изделий для канализации:
| Размер L, мм | dе, мм внешний | DN, мм внутренний | Вес 1кг/м |
|---|---|---|---|
| 110 | 110 | 93 | 0.6 |
| 160 | 137 | 160 | 1.3 |
| 200 | 227 | 200 | 2.3 |
| 250 | 282 | 250 | 3.5 |
| 300 | 340 | 300 | 4.4 |
| 400 | 453 | 400 | 7.2 |
| 500 | 567 | 500 | 10.95 |
| 600 | 680 | 600 | 15.8 |
| 800 | 906 | 800 | 26.04 |
| 1000 | 1135 | 1000 | 40.6 |
Одним из существенных недостатков ПВХ труб является низкая морозоустойчивость, вследствие чего они становятся хрупкими под воздействием низких температур. Также в процессе нагрева поливинилхлорид выделяет вредные вещества. Альтернативой ПВХ изделиям является гофра из полиэтилена, которая великолепно проявляет себя в любых климатических и температурных условиях.
Плюсы и минусы изделий из ПВХ
Канализационные наружные трубы ПВХ
К преимуществам относятся:
- Морозоустойчивость. Изделия из ПВХ даже при полном замерзании не трескаются.
- Малый вес. Аналогично другим видам труб из пластика, монтаж систем выполняется без использования специального инструмента и техники.
- Устойчивость к возникновению на внутренних поверхностях осадочного нароста.
- Абсолютная стойкость к коррозии.
- Износостойкость, даже при пропуске стоков с большим количеством песка.
- Неподверженность воздействию ультрафиолета, в связи с чем, могут применяться для устройства наружных коммуникаций.
Недостаток ПВХ – ограничение максимальной рабочей температурой 60 градусов и значительное температурное удлинение. В связи с этим труба ПВХ наружная не может использоваться для транспортировки горячей жидкости, что ограничивает ее сферу применения.
Разновидности гофрированных труб ПВХ
Гофрированные трубы из поливинилхлорида выпускаются преимущественно для укладки электрических кабелей и для канализации. Существует классификация изделий по степени прочности:
- лёгкие (условное обозначение – «Л»);
- тяжёлые («Т»);
- сверхтяжёлые.
Лёгкие электротехнические гофры очень гибкие, что удобно при монтаже сложных систем. Но эти гофрированные трубы ПВХ не рекомендуется использовать за пределами здания, так как на их срок службы влияет ультрафиолетовое излучение. Тяжёлые гофрированные трубы отличаются повышенной прочностью, их можно укладывать в грунт. Сверхтяжёлые трубы используются в домашнем хозяйстве достаточно редко. Чаще всего их применяют в общественных местах с повышенными требованиями к безопасности системы (школы, больницы).
Также распространено производство негорючих труб электротехнических гофрированных поливинилхлоридных с зондом. Зонд (трос) способствует оптимизации процесса монтажа. Он производится из прочной металлической проволоки. Электротехнические трубы с зондом соединяются согласно установленному плану, после чего соединяются концы электрокабеля и троса. Чтобы кабель оказался внутри гофры, необходимо потянуть зонд с противоположного конца трубы. На установку системы, оснащенной зондом, уходит в несколько раз меньше времени.
Трубы, оснащенные зондом, позволяют экономить время при прокладке электросетей
Немаловажным фактором в выборе гофрированных труб простых и с зондом является их диаметр. Кабель внутри гофры с зондом не должен быть уложен слишком плотно, поэтому при выборе трубы следует руководствоваться такими советами:
- для прокладки кабеля к осветительным приборам в помещении будет достаточно трубы ПВХ диаметром 16 мм;
- если требуется уложить проводку к розеткам и выключателям, следует приобрести трубу с зондом диаметром в 20 мм;
- в стенах зданий и в пролётах между этажами прокладываются гофрированные трубы с диаметром не менее 40 мм.
Ключевое назначение
Применение рассматриваемой продукции определено ее техническими особенностями. Наиболее востребованными изделиями являются трубы из поливинилхлорида. ПВХ относят к категории термопластов. Данный материал включает в себе стабилизированный хлор, этилен и некоторое число добавок, улучшающих показатель сопротивляемости конструкции физическим и температурным воздействиям.
Форму изделий создают в условиях высоких температур. Пройдя все этапы производства, конструкция с сечением 110 миллиметров приобретает способность выдерживать сильные нагрузки.
Изделия указанных размеров применяются для обустройства наружной канализации. Они обладают желтым или оранжевым цветом. По своим свойствам они превосходят изделия предназначенные для внутренних работ.
Толщина стенок конструкций с условным проходом 100 мм составляет 3.2 миллиметра. Изделия поставляются в отрезках от 560 до 6060 мм. Цена продукции зависит от нескольких факторов. Кроме габаритов на стоимость оказывает влияние материал изготовления. ПВХ бывает стандартным и непластифицированным. Последний вариант наиболее надежный. Он стоит несколько дороже, но имеет лучшие характеристики.
Конструкция ливневой канализации
Ливневой сточной канавой называется безнапорная система каналов и установок для сбора, просачивания и отвода осадков и оттаявших вод. В большинстве случаев это накрытые решеткой дождесборники — двухслойные бугристые изделия, по которым дождь направляется в колодец или сборник. Их лучше выбирать с отверстием для закрепления конструкции, что разрешает ускорить течение сточных вод.
Гофротрубу для канализации желательно класть с наклоном 2%, то есть по 2 см на 2 м изделия. Чтобы канализационнопромывочные конструкции не промерзали, их ставят ниже уровня замерзания почвы. Участок изделия, который располагается в зоне замерзания укрывается теплоизолятором для того, чтобы в середине не образовалась минусовая температура. В зависимости от количества погодных осадков региона, размер гофротруб для ливневой канализации варьируется от 115 до 215 мм.
Конструкция внешней канализации
Внешняя канализация очень существенна для отведения стоков и иных отходов. К гофротрубам для внешней канализации предъявляют ряд условий:
- Стойкость к составу отходов.
- Крепость, экологичность, термоустойчивость.
- Простота сервиса.
При укладке гофрированных изделий для внешней канализации предусматриваются состав почвы и загруженность потока. У канализационной гофрированной трубы 110 мм объем начинается не менее указанного числа. Если канализационно-промывочная конструкция кладется в зоне озеленений, то предпочитается простой вид; в зоне с маленьким потоком передвигающегося транспорта — тяжёлая конструкция; под автомагистралями и ж/д полотном — сверхтяжёлая разновидность изделия.
При выкладке гофрированных канализационно-промывочных конструкций в одинаковой почве, видно одно из ключевых достоинств изделия: грунт вплотную прилегает к щербинам гофропрофиля, и она приобретает устойчивое положение.
