Процесс установки
Сначала рассмотрим вариант, когда розетки устанавливаются в ванной комнате на первом этапе ремонта, соотвественно, все отделочные материалы демонтированы и мы имеем дело с черновой поверхностью стен.
Порядок работ:

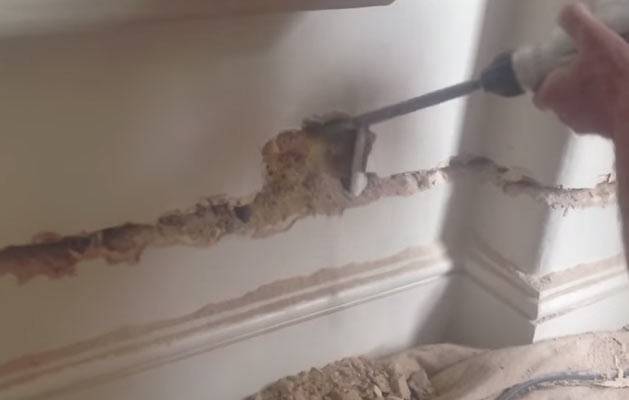

- Установка розетки начинается с грязных работ. Для начала отмечаем на стене место, куда будет монтироваться розетка. Затем, при помощи перфоратора со специальной насадкой для работы по бетону, пробиваем на этом месте отверстие для подрозетника. Далее, штробим стену от отверстия до потолка. Под потолком пробиваем в стене сквозное отверстие, через которое мы потом будем тянуть провода.
- Более простой вариант – это сразу продолбить стену насквозь, в месте, где будет располагаться розетка. Но в этом случае проделанные монтажные работы придется тщательно замаскировать.
- Укладываем подрозетник на место и фиксируем его раствором алебастра. Цепляем к нему трехжильный кабель и по штробе выводим его за пределы ванной комнаты, закрепляя при помощи алебастра.
- Устанавливаем розетку на подрозетник и подключаем кабель к основной электропроводке – щитку или распределительной коробке, в зависимости от мощности используемого оборудования.
Какие лучше всего выбрать розетки для ванной комнаты
Существует большое количество видов и типов розеток для ванной. Их группируют в классы.
Встраиваемая
По типу монтажа выделяют встраиваемые и накладные изделия
Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру
Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.
Накладная
Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:
- Достаточно лишь определить место размещения розетки.
- Просверлить отверстия и закрепить устройство.
С крышкой накладная
Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность
По этой причине важно выбирать проверенное устройство
Тройная внутренняя
Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.
Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.
Закрытые для шкафа
Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.
С крышкой над раковиной
В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.
По каким правилам происходит установка розеток на кухне
Вопрос: На кухне стоит мойка и проведены рядом розетки,на каком расстоянии от мойки должны находится розетки? Боюсь, что брызги от воды попадут на них и ударит током. Заранее спасибо за ответ.
Ответ: На кухне мало розеток не бывает. Всегда находятся рядом приборы-помощники для хозяйки кухни, которые должны постоянно работать-холодильник, микроволновка, электрочайник, вытяжка, и многое другое. На рисунке показано как можно расположить розетки на кухне для подключения дополнительных бытовых электроприборов.
По каким правилам происходит установка розеток на кухне
1. 1.Все кухонные розетки должны устанавливаться за рабочими кухонными столами на расстоянии 100 мм от поверхности пола.
2. 2. Разрешается для встраиваемой кухонной техники устанавливать розетки за стенками соседних корпусов , в задних стенках тумбочек предварительно выпиливаются соответствующих размеров отверстия под розетки.Устанавливаются такие розетки на высоте 30-60 см от уровня пола.
3. 3. Длина соединительного провода от розетки до кухонного прибора должна быть не больше 1.5 метра.
4. 4.Расстояние от мойки до первой розетки и от плиты до розетки не должно быть менее 200 мм.
5. 5. Разрешена установка розеток для кухонной техники внутри тумбы с кухонной мойкой. Для такой установки необходимо применять влагозащитные розетки со степенью защиты IP44(смотри фото).
6. 6. Розетка для вытяжки устанавливается на высоте 50-60 сантиментров от верхней отметки установленных кухонных шкафов. При этом надо учесть то обстоятельство, что бы розетка не закривалась вентиляционным вздуховодом от вытяжки до вентиляционного стенового отверстия кухни. Надо соблюсти также расстояние от середины самой вытяжки до расположения розетки, оно должно быть не менее 200 мм, это не даст попасть розетке за установленный воздуховод.
7. 7.Для освещения встроенного в кухонную мебель розетки необходимо располагать над навесными кухонными шкафами, они будут не видимы и в тоже время легкодоступны.
8. 8. Розетки для кухонных мелкобытовых приборов устанавливаются все на кухонном фартуке над рабочей поверхностью столешницы на высоте 200-250 мм, это уменьшает вероятность попадания на них брызг во время приготовления пищи.
Запрещено:
1.Располагать розетки для кухонных приборов за корпусами встроенной в кухню бытовой техники, за выдвижными кухонными ящиками.
2.Располагать розетки за посудомоечной машиной,морозилкой,мойкой и духовкой, для них розетки должны располагаться сбоку от них на стене.
3.Устанавливать розетки над мойкой и плитой.
Если у вас возникли сомнения в правильности установки розетки возле мойки, купите влагозащищенную розетку как показана на фото и ваши сомнения исчезнут.
Обсуждение вопроса на форуме: По каким правилам происходит установка розеток на кухне
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.
И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.
Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.
Этапы установки розетки в ванную комнату
Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:
- крестовую отвертку;
- дрелью, которая имеет ударный режим;
- прибором, определяющий наличие напряжения;
- измерительным уровнем, любого типа, более удобного для использования.
- круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
- приспособлением для устранения изолирующего материала с проводов.
Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.
Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.
После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:
| Процесс | Описание |
Проделывание отверстий | Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима. |
Подготовка проводки | На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент. |
Установка розеток | Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене. |
Проверка | Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната. |
Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

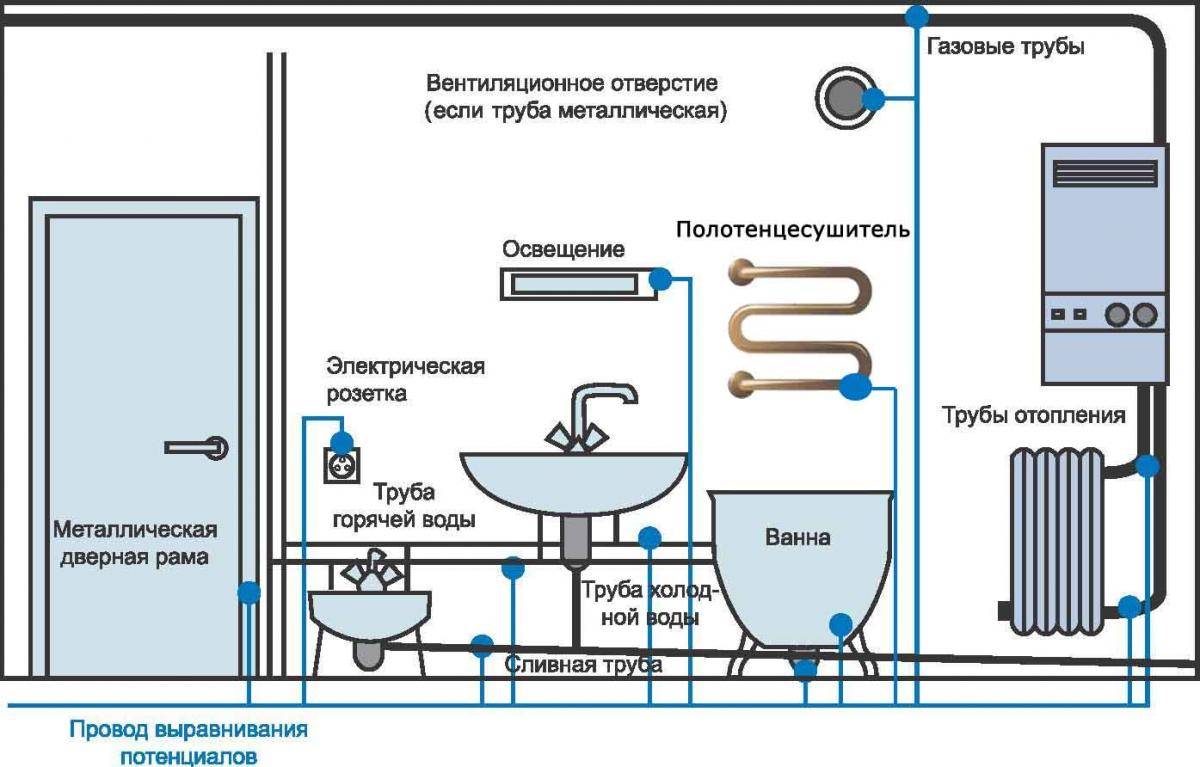

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:
- Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
- Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
- Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
- Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.
Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.
Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
Варианты монтажа
Розетки ставятся по завершении чистовой отделки пола и стен. К точкам установки прокладывается питающая линия, выводится наружу монтажный конец. С него удаляется изоляционный слой.
Монтаж возможен тремя способами:
- Установка розетки накладного типа.
- Скрытый монтаж.
- Размещение в электрощите.
Накладная розетка
Вследствие своей простоты, наружная установка применяется чаще других вариантов. Розетка разбирается, на стенке намечается расположение отверстий для монтажа. Вертикальность линий контролируется уровнем.
Корпус закрепляется на стене дюбель-гвоздями. Места креплений обрабатываются герметиком для недопущения проникновения конденсата. В отверстие ставится клеммная колодка и соединяется с монтажными концами проводки. Крышка корпуса помещается на свое место и фиксируется винтами.
Скрытая установка
Сложность такого способа обусловлена необходимостью обустройства посадочного гнезда в точке, в которую планируется встраивать розеточный модуль. Для кирпичных стен используется коронка, для сверления панелей из железобетона не обойтись без перфоратора. В отверстие вставляется розеточный стакан, фиксируется дюбель-гвоздями либо раствором алебастра.
Далее работа выполняется по следующей схеме:
- снимается декоративная панель;
- монтажный конец кабеля соединяется с клеммами;
- розетка ставится в подрозетник;
- монтажным винтом в стене фиксируется клеммный блок;
- ставится верхняя декоративная панель.
Монтаж в защитном кожухе
По правилам безопасности в ванной можно ставить розетки, соответствующие степени защиты от влаги не ниже IPх4. Но это условие можно проигнорировать, если монтаж производится в электрощите, уровень влагозащиты которого соответствует IPх4. Кроме точки питания для стиралки, в щитке также можно установить блок для управления встроенной подсветкой или теплым полом.
Щиток закрепляется на стене. Питающий кабель вводится корпус и соединяется с клеммами колодки. Фиксация розетки внутри осуществляется посредством монтажных скоб.
Устанавливаем розетки
Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.
- Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
- Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
- Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
- Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.
Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.
Установка розеток в ванной комнате: нормы
Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:
- Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
- Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
- УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.
Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией
Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.
Высота установки для стиральной машины: правильное расположение
Обязательные условия к подключению стиральных машин:
- подключение выполняется только к исправной проводке через трехжильный медный кабель;
- внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
- обязательно нужно соблюдать технику безопасности;
- розетка должна быть с заземлением и со встроенным УЗО.
Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.
В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.
Высота над раковиной для влажных помещений
Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.
На какой высоте расположить розетку для фена в ванной комнате
Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.
