Газовый гриль своими руками: пошаговая инструкция по сооружению самоделки

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Преимущества

Что же такого может дать мангал на газу в противовес угольному?

Начнем с плюсов:

  • Вам доступно больше возможностей управлять жаром, что, по идее, может улучшить качество шашлыка.
  • Нет дыма и копоти. Требование к вытяжке существенно снижаются и жарить комфортнее.
  • Можно поставить почти в любом месте: в саду, беседке, в помещении.
  • Нет дыма — нет и канцерогенных веществ от него в мясе.
  • Розжиг не просто скорый, а очень быстрый. И без каких-либо секретов: зажёг — горит.
  • Простая эксплуатация: применимы все приёмы обслуживания газовой духовки.
  • Конструкция позволяет сделать газовый мангал самостоятельно.

И о минусах:

  • Нет дыма в шашлыке. Если для вас дымок это обязательная “специя” шашлыка, то это жирный минус.
  • Нужно следить за оборудованием, и всегда помнить о взрывоопасности утечек газа.
  • Цена выше, чем за угольные конкуренты.

Особенности эксплуатации и ухода

Чтобы гриль сделанный своими руками прослужил долгие годы, нужно правильно за ним ухаживать и эксплуатировать.

Уход и правильная эксплуатация заключаются в следующем:

  • устанавливать гриль нужно под навесом, что поможет защитить от осадков;
  • не рекомендуется размещать его на сухой траве и рядом с легковоспламеняющимися предметами;
  • для обеспечения пожарной безопасности отводящую трубу следует оборудовать искрогасителем;
  • убирать гриль в холодной время года на хранение в сарай;
  • после каждого использования очищать его от золы, углей и пригоревшего жира;
  • продукты горения (золу, угли) сразу после приготовления мяса нужно заливать водой;
  • перед первым использованием необходимо прожечь дрова вхолостую 2-3 раза, чтобы избавить гриль от запаха краски;
  • запрещено использовать мангал в закрытых помещениях, так как это может привести к отравлению угарными газами.

Правила приготовления мяса на гриле из газового баллона:

  • разводить огонь рекомендуется в одной части емкости, при этом вторую оставлять под угли, над которыми и будет запекаться мясо;
  • в процессе обжаривания не следует поворачивать шампур слишком часто, достаточно будет 2-3 поворотов;
  • оптимальный вид углей – красные, с легким серым налетом (жар при этом будет нужной температуры, а обжарка ровной);
  • мясо нужно хорошо прожаривать, не допуская обугливание;
  • ветки фруктовых деревьев, добавленные в очаг, придадут блюду изысканный аромат.

Гриль, сделанный по всем правилам, послужит долгие годы. Главным преимуществом самодельного устройства является то, что можно изготоваить его по собственному проекту, учитывая все свои пожелания. А оригинальный дизайн конструкции станет предметом восхищения гостей.

Сварка петель, крышки, ручки

Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.

Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:

  • выполняется крепление петель по одной стороне;
  • затем надевают крышку;
  • устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.

В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.

Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.

Ну, и видео всей проделанной работы.

Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.

Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

  1. распиливание баллона,
  2. приваривание ножек,
  3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Что нужно подготовить?

Варианты материалов для строительства стационарного очага – кирпич или камень. Им свойственна высокая жаропрочность и удобство в применении. Не контактирующие с пламенем части очень удобно выкладывать из бетонных блоков. Бетонное литье – неплохая облицовка для построенного на даче барбекю, но топку очага придется выложить из жаропрочного кирпича.

Хорошо представив себе, какие материалы потребуются для строительства, можно составить список необходимого:

  • цемент, песок и щебень – для фундамента и кладочного раствора в отдаленных от огня частях;
  • бетонные блоки, если нужно;
  • природный камень или кирпич;
  • жаропрочный кирпич для топки;
  • специальная смесь для жароустойчивого кладочного раствора, сухая (распространена марка «Печник», но можно и другую);
  • решетка для барбекю;
  • лист асбеста и плита стальная или чугунная для поддона (в некоторых конструкциях);
  • сопутствующая фурнитура, если строение будет сложным (дверцы, дымоходы, колосники и пр.);
  • отделочные материалы (облицовка, столешницы и пр.);
  • лопата, мастерок, емкости для раствора и замачивания кирпича;
  • измерительные инструменты.

На выбранном месте нужно произвести разметку, обозначив место жаровни, декоративных стен и скамей, если хочется построить не просто очаг, а патио с барбекю. Для массивных сооружений из камня и блоков своими руками потребуется выкопать глубокие котлованы и сделать фундамент под барбекю из смеси 1 части цемента, 3 частей песка и 4 частей щебня. К дальнейшим этапам строительства можно будет приступать не раньше чем через 7–10 дней.

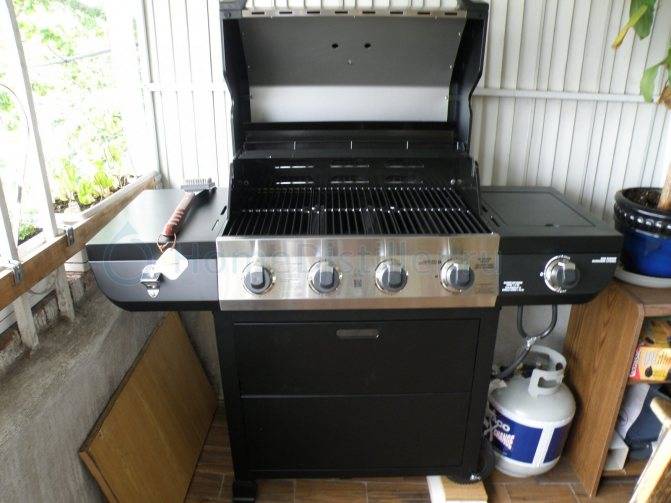

Из чего состоит газовый гриль

  1. Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
  2. Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
  3. Решётка барбекю. Лучше изготовить из нержавеющей стали.
  4. Шампур с поворотным механизмом.
  5. Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
  6. Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
  7. Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Какой баллон лучше всего подойдет работы?

Что же можно сделать из газового баллона? Спектр конструкций, который можно получить из него, широкий, сегодня рассмотрим универсальный мангал. Хорошим вариантом будет являться баллон на 50-70 литров. Диаметр способствует удобному разжиганию костра. Данный сосуд достаточно вместителен, что позволяет жарить весь шампур. Но если у вас нет емкостей подходящих размеров, то проблем не возникнет, придется лишь расчеты вести по другим меркам.

Емкости сооружаются из качественной стали толщиной более, чем 3 миллиметра. Если они долгое время лежали где-нибудь под открытым небом, то ничего страшного. В 90% случаев с ними можно работать. Если же они сильно поржавели, то времени не стоит тратить на это время, легче будет найти другой баллон.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

  • поддувальных отверстий;
  • ножек;
  • трубы для вывода дыма;
  • вырезов для шампуров;
  • петель;
  • уголка;
  • ручки;
  • полочки для дров;
  • подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву. Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

  1. положить баллон на бок;
  2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
  3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
  4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
  5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

  1. распилить баллон пополам по первой линии при помощи «болгарки»;
  2. приварить или закрепить при помощи болтов один край крышки;
  3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
  4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
  5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
  6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
  7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
  8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
  9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание. Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки. Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые  вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Установка крышки. Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка. Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание. Этот процесс необязателен и является личным делом каждого.

Выемки для шампуров сделайте с помощью болгарки

Подводные камни

Главная сложность, которая может возникнуть при постройке газового гриля своими руками — соразмерность всех деталей. Если поставить слишком мощную форсунку, продукты будут пригорать. Маленький объём места под крышкой не сможет уместить требуемую порцию.

Все плоскости, контактирующие с едой, делают либо из пищевой нержавейки, либо покрывают специальным антипригарным термостойким составом на основе тефлона.

Эксперименты с этими красками могут привести к отравлению.

Все нагреваемые детали не должны выделять дыма или запаха — готовящееся мясо их впитывает. Обязательно проведите пробный пуск мангала, чтобы остатки краски и грязи выгорели. Следите за чистотой в гриле, очищайте поверхности от нагара и жира.

Мангал из газового баллона: фото разновидностей изделий

Используя инструкцию по изготовлению своими руками мангала из газового баллона, купить который можно в готовом виде у опытных мастеров, несложно сделать барбекю. Для этого по длинной стороне корпуса изделия приваривается уголок. В результате получается полочка, на которой будет располагаться решетка, сваренная из прутьев арматуры. Удобным вариантом будет разделение зон в мангале для барбекю с сеткой и места для шампуров. Можно также создать стационарную жаровню. Для этого по бокам и спереди конструкции привариваются небольшие столики из уголков.

Альтернатива окрашиванию — стилизация мангала под «старину»

Еще одним вариантом конструкции из баллона является создание мангала-коптильни своими руками. В данном приспособлении присутствует дополнительный элемент в виде топки. Для его создания с нижней части баллона срезаются полосы, затем вырезается половина днища. Таким образом, получается место для организации топки, которая изготавливается из плотных металлических листов толщиной 2-3 мм и приваривается к днищу. В результате получается цельная герметичная конструкция, что наглядно показано на фото коптильни.

Здесь также необходимо организовать дымовую трубу. Ее можно приобрести в строительном магазине или изготовить из газового баллона меньшего диаметра. Рекомендуется усовершенствовать конструкцию и установить мотор, который будет осуществлять вращение вертела с мясом, что можно посмотреть на видео «Мангал-коптильня своими руками из газового баллона». Чертежи, фото, которых большое количество интернете, также помогут доукомплектовать конструкцию и получить многофункциональное сооружение.

Приступать к процессу копчения рекомендуется после прокаливания мангала и уничтожения запаха газолина. В противном случае готовые блюда приобретут неприятный запах.

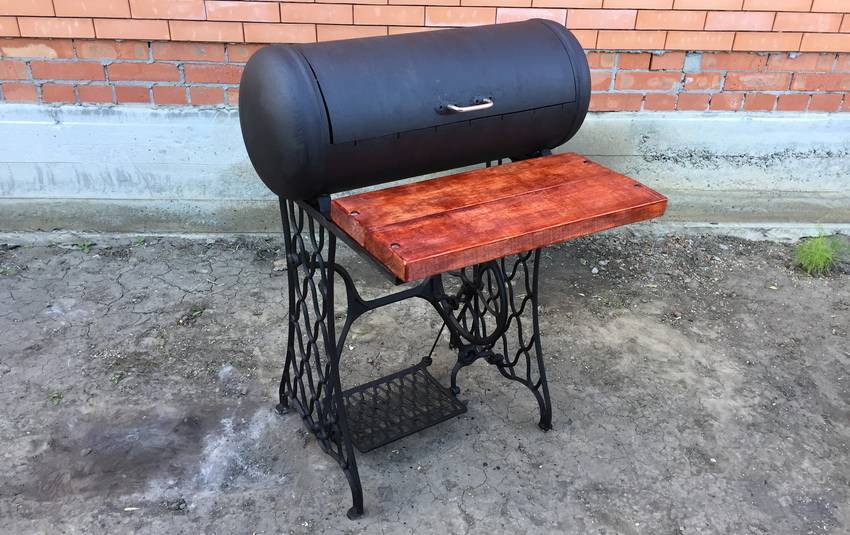

Нередко для основания мангала используют железную стойку от ножной швейной машины

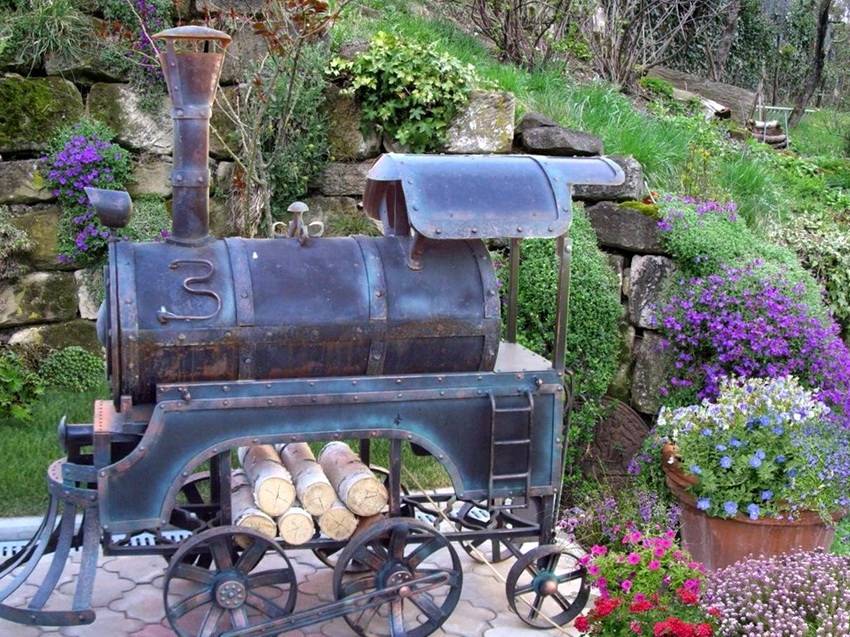

Еще одним уникальным сооружением является мангал-паровоз. Конструкция изготавливается из нескольких баллонов разного диаметра, бочек и магистральных труб. Такое изделие сочетает в себе мангал, коптильню, барбекю и гриль своими руками. Сооружение дополняется коваными элементами, которые придают конструкции оригинальный и эстетичный внешний вид.

Используя фантазию и креативный творческий подход, можно изготовить мангал в виде поросенка, собаки, домика и даже подводной лодки, что наглядно демонстрируют фото мангалов из газового баллона своими руками.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

  • Кирпичная беседка.
  • Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Классификация

Существует разделение жаровен по типу топлива:

  • угли;
  • газ;
  • электричество.


Соответственно, первые называют классическими, вторые – газовыми, третьи – электрическими.

Все жаровни вне зависимости от типа розжига разделяются по типу или возможности транспортировки на следующие разновидности:

  • стационарные;
  • передвижные;
  • переносные.

Также жаровни разделяют по материалу изготовления:

  • деревянные;
  • каменные;
  • металлические.

Наиболее подходящим материалом для газовой разновидности является чугун.

Встроенные можно отнести по данному разделению на типы к стационарным: их транспортировка затруднена.

Разборные и «туристические» стоит отнести к переносным. Их изготовление производится из металла: механизмы для разборки и сборки требуют прочных материалов.

Наиболее часто используется чугун.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Выводы и полезное видео по теме

Газовый обогреватель из консервной банки:

Самодельный инфракрасный обогреватель на газу:

Собрать газовый обогреватель по рассмотренным схемам дома сможет любой желающий. Необходимо лишь следовать технике безопасности и не пренебрегать инструкциями по запуску устройств в эксплуатацию. Если собирать обогреватель самостоятельно, то можно сэкономить денежные средства. Помимо того эффективность и работоспособность таких устройств не уступает магазинным.

Если предполагается отапливать маленькую комнату или палатку, а также брать устройство в путешествия и походы, то лучше сделать обогреватель из газовой горелки или из газовой плитки. Они более компактные, занимают меньше места и легко транспортируются. Тепловые газовые пушки подходят для отопления более крупных помещений, выделяют больше тепла и требуют подключения к электросети для работы вентилятора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
