Как выбрать правильные фитинги для труб РЕХ – виды и секреты монтажа

Напрессовочный метод

Наиболее правильная методика монтажа труб из сшитого пластика, при которой в полной мере используется такие качества материала, как гибкость и молекулярная память. При работах на трубу одевают гильзу и запрессовывают штуцер фитинга в трубном отверстии.

Соединение отличается самой высокой степенью герметизации в отличие от рассмотренных выше методов, обеспечивает высокую надежность трубопровода. Технология состоит в развальцовке трубного края, после чего в него вставляется фитинг компрессионного типа. Его крепление происходит при помощи металлической гильзы, которая натягивается сверху на трубу в место расположения штуцера.

Рис. 9 Компрессионный способ соединения труб PE-X

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

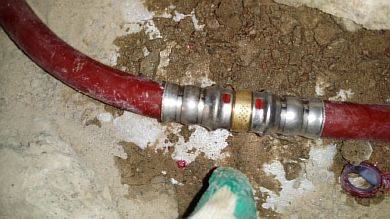

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

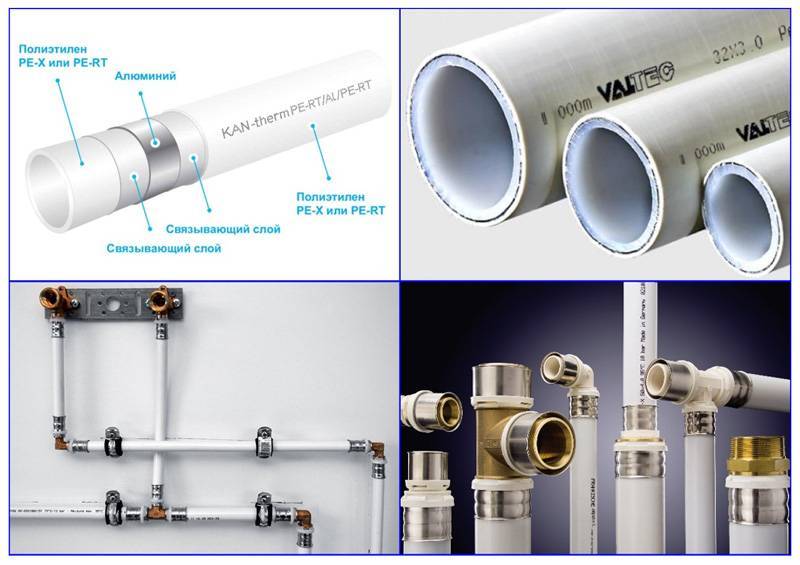

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Watch this video on YouTube

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Фитинги для сварных соединений

Это самый большой и часто используемый класс фитингов для ПНД труб. Они соединяются с трубами сваркой, аналогично стыкам двух труб. По прочности такое соединение аналогично сплошному материалу.

Безусловными достоинствами таких фитингов являются низкая цена, долговечность, большое разнообразие типов изделий, их размеров и технических характеристик.

К недостаткам соединяемых сваркой фитингов можно отнести невозможность разобрать систему, трубы придется резать. Для сварки требуется специальный аппарат, цена которого в случае больших труб может исчисляться миллионами рублей.

Но для крупных строительных и компаний сферы ЖКХ приобретение оправдывается, ведь им нужно соединять напрямую или фитингами огромное количество полиэтиленовых труб. Используются фитинги для сварных соединений в долговечных коммуникациях на крупных объектах.

Они дополнительно делятся на две подкатегории – литые и сварные.

Первые получают литьем, и как цельная деталь фитинги имеют высокую прочность, пригодны для напорных водопроводов с давлением 16 бар.

Сварные фитинги изготавливают сваркой двух и более отрезков труб. У них ниже цена и больше выбор диаметров.

Классификация и виды

Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.

По назначению

В зависимости от целевого назначения фитинги бывают следующих видов:

Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).

Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.

Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.

Переходники. Соединяют изделия разных типоразмеров и материалов.

Заглушки. Устанавливаются на тупиковых линиях систем.

Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.

По способу соединения

В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:

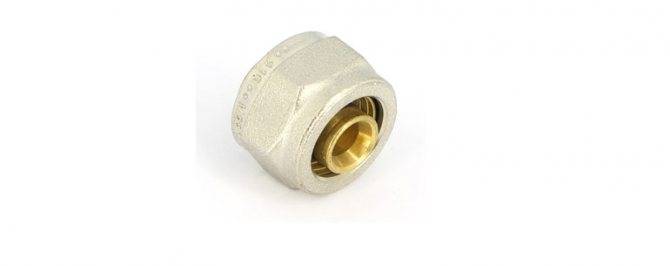

1. Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.
2. Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
3. Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.

Преимущества пресс-фитингов

Выполнив верный монтаж пресс-фитингов, вы получите надежные соединения, которые обладают следующими достоинствами:

• высокая прочность: способно выдерживать давление до 10 Атм.;
• долгий срок службы: если соблюсти все правила установки и эксплуатации, то подобные соединения могут просуществовать без замены 40-50 лет;
• соединения не нужно контролировать и обслуживать, поэтому они хорошо подходят для монтажа при прокладке скрытых трубопроводов;
• фитинги хорошо переносят перепады температуры;
• сложностей при монтаже не возникает;
• данные соединительные элементы устойчивы к коррозии.

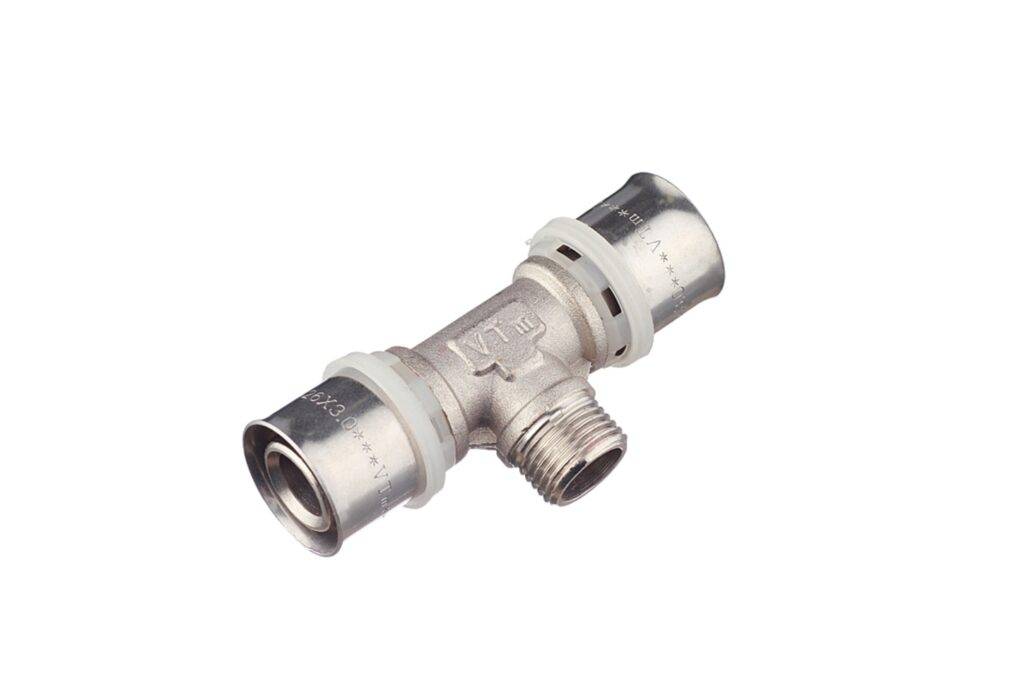

Прямой пресс-фитинг

С какими деталями стыкуются изделия из полипропилена

Если вы не знаете, как соединить полипропиленовые трубы, наши разъяснения окажутся кстати. Данная разновидность труб востребована при подготовке магистралей водопровода, отопления и орошения. Из-за долговечной эксплуатации полипропиленовых труб в сети водоснабжения, а это примерно полвека, такой вид все чаще предпочитают в качестве замены изношенных линий. А также данные трубы превосходно комбинируются со вспомогательными элементами из стали и полиэтилена.

Все трубы из полипропилена, согласно сфере применения, классифицируются на виды:

1. Обычные трубы для монтажа трубопроводов с холодной водой (PN 10, 16).
2. Универсальные толстостенные трубы для проведения отопительной системы, выдерживающие горячую воду с температурой +80ºC (PN 20).
3. Композитные трубы, имеющие прослойку из металла или капрона, счищаемую при спайке. Применяются для монтажа системы отопления, где предельная температура горячей воды может достигать +95ºC (PN 25).

Соединения труб из полипропилена отличает отсутствие швов между составляющими трубопровода.

При их диаметре меньше 50 миллиметров можно воспользоваться всевозможными фитингами:

• муфтами для соединения участков одного поперечного размера;
• крестовинами для образования разветвлений;
• заглушками для герметизации концов трубы;
• переходниками для стыковки трубных изделий всевозможных диаметров;
• штуцерными фитингами для соединения труб с гибкими шлангами.

Если вы решили выполнить монтаж пропиленовых труб своими руками, то, в первую очередь, нужно купить или взять в аренду особый паяльник с насадками.

В придачу к нему потребуются:

• ножницы для труб из пластика;
• рулетка, маркер для разметочных работ;
• зачистка для трубных поверхностей.

Особенности и технические параметры

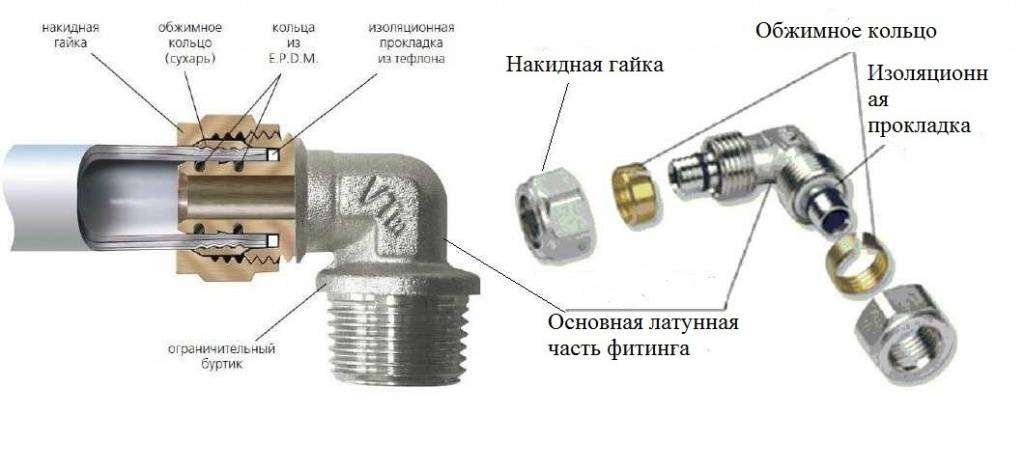

Обжимные фитинги (компрессионные) с одной стороны всегда имеют накидную гайку. С другой стороны может располагаться такой же элемент. Но встречается еще один вариант конструкции обжимных фитингов: на одном конце предусматривается резьба. Соединительные изделия из чугуна или стали чаще устанавливаются как временная мера, например, при выполнении ремонтных работ.

Основные параметры, учитываемые для соединительных элементов данного вида:

• внутренний диаметр фитинга;
• наружный диаметр стальной трубы;
• условия эксплуатации, т.е. температура окружающей и транспортируемой среды;
• давление, создаваемое внутри коммуникаций.

Обжимные фитинги устанавливаются на трубы с проходным диаметром до 100 мм. Такое ограничение обусловлено тем, что данный вид соединения не выдержит более высокого давления внутри трубопровода. Температура эксплуатации фитинга обжимного типа: -50…+250°С. Однако значение данного параметра может варьироваться в зависимости от материала, из которого изготовлен соединительный элемент и, в частности, внутреннее обжимное кольцо.

Разновидности фитингов:

1. Металлические

В свою очередь, могут быть резьбовыми, сварными, фланцевыми и обжимными. В системах газо- и водопровода чаще всего применяются резьбовые фитинги. Производятся они с 55 градусной резьбой. Герметичность соединения создается наматыванием льняной пряди, которая смочена железистой охрой или стандартной нитью для уплотнения. Соединения производят из чугуна и стали. Фитинг не должен иметь повреждений на обеих своих сторонах. Для совмещения труб без резьбы и какой-либо сварки применяются обжимные фитинги. Они комплектуются уплотняющими кольцами, которые могут выполняться из разного рода материалов. Возможно также изготовление фитингов и из цветных металлов, но это дорогостоящее удовольствие.

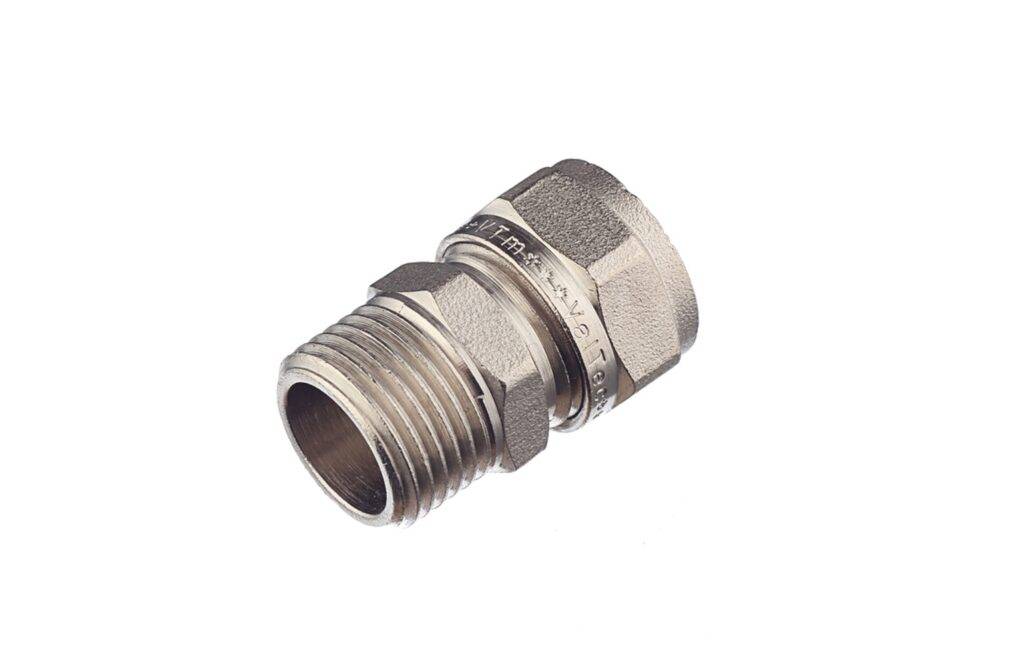

Металлический фитинг
Рис. 2. Фитинг из металла

2. Металлопластиковые

 схожи с металлическими. Имеют такое же назначение и применимы для соединения элементов системы. Для стыкования таких элементов используют цанговые соединения. Они могут быть переходными как на резьбовые, так и на металлопластиковые соединения. Самое надежное – прессованное соединение, которое достигается путем обжимания труб вокруг фитинга обоймой.

Фитинг для соединения металлопластиковых труб
Рис. 3. Фитинг из металлопластика

3. Полипропиленовые

 Соединяются между собой пайкой элементов. Обычно это производится с помощью специального устройства, которое разогревает стыкуемые элементы. Также, такие соединения могут быть переходные: со сварными соединениями на резьбовые, и от полипропиленовых на металлические;
 Также существуют и фитинги из пластмассы, которые применяются для современных пластиковых труб.

Полипропиленовый фитинг
Рис. 4. Фитинг из полипропилена

Функции фитинговых соединений:

• Изменение направления
• Соединения различных труб по диаметру
• Герметизация
• Обеспечение ответвления в одном или нескольких направлениях
• Соединения с гибкими шлангами трубами или шлангами
• Соединения разных труб разными способами
• Соединения прямых участков
• Иные соединения

Почему сшитый полиэтилен не сваривается

Главная проблема для любого трубопровода — технология соединений. Поэтому к недостаткам PEX-отводов причисляют их неспособность к свариваемости в противоположность своим конкурентам — полипропиленовым трубам.

Межмолекулярная модификация в виде процесса сшивки привела к утрате термоэластичности, которая свойственна обычному полиэтилену. PEX не в силах образовать сам по себе непрерывное сцепление.

При температуре сварки он прекращает плавиться и просто делается эластомерным. Таким образом, получив повышенную теплостойкость, сшитый полиэтилен потерял способность свариваться.

Какие виды фитингов для канализационных труб используют чаще всего

В инженерных коммуникациях для удаления сточных вод устанавливают муфты, коллекторы, крестообразные элементы. Первые в канализационных пластиковых трубах применяют ремонтного или опорного типа.

Для эвакуации отработанной воды из стиральной либо посудомоечной машины используют угловые фитинги диаметром 25 мм. Для разводки магистрали по помещениям предназначены коллекторные муфты с торцевым сечением корпуса 50 мм.

В сантехническом оборудовании для туалета чаще всего используют переходники диаметром от 110 мм. Для отведения отработанной воды из ванны, раковины, кухонной мойки подходят модели с сечением 75 мм.

Тип соединительного элемента подбирают в соответствии с конфигурацией, конструкцией, нагрузочными параметрами канализационной магистрали. Толщина стенок стыковочных деталей для обустройства системы отвода сточных вод в многоквартирном доме – 2-3 мм.

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для соединения пластиковых труб из поливинилхлорида используют муфтовые ремонтные, полнопроходные или опорные модели. Для стыковки участков внутренних канализационных сетей бытового предназначения применяют:

• редукции – элементы, обеспечивающие герметичные переходы между разными диаметрами или материалами;
• ревизионную арматуру – фасонную деталь, устанавливаемую для контроля пропускной способности магистрали, очистки внутреннего пространства от засоров без демонтажа;
• тройники с угловыми изгибами 45°, 67°, 90°;
• крестовины с двумя перпендикулярными плоскостями, используемые для компенсации разницы диаметров;
• одноплоскостные крестообразные детали, позволяющие стыковать сегменты сети, проходящие в разных направлениях.

Реже в системах внутренней канализации используют заглушки, отводы с углом 30°, 45° или 90° по отношению к корпусу, компенсационные патрубки. Последние устанавливают для возможности оперативной замены отдельного участка магистрали.

Фитинги «под резиновое кольцо» для наружной канализации

В конструкцию такой инженерной коммуникации входят пластиковые трубы, колодцы, коллекторы. Для обеспечения герметичности сегменты сети соединяют следующими фитингами:

• муфтовыми с резьбой;
• двухраструбным отводом с углом изгиба 90°, уплотнительными кольцами на обоих торцах;
• стандартным тройником или трехраструбной модификацией;
• редукционными элементами;
• ревизией с крышкой, облегчающей прочистку магистрали без разборки.

Используют обратно-клапанную арматуру, исключающую изменение движения потока в технологических магистралях. Пропуская жидкость в одном направлении, фитинг предотвращает ее течение в противоположном.

Модели с обратным клапаном устанавливают на горизонтальные трубопроводные коммуникации под уклоном 1 см на каждый метр. В наружной канализации применяют двухколенные сифоны.

Соединительной деталью соединяют параллельно расположенные пластиковые трубы. В месте стыковки такая арматура образует изгиб, препятствующий обратному ходу жидкости или газов.

Фитинги для канализационной системы под клеевой способ монтажа

Применяют при монтаже внутренней или внешней инженерной коммуникации. Пластиковые трубы канализационной системы клеевым способом стыкуют:

• муфтами из ПНД;
• отводными конструкциями;
• тройниками из ПВХ;
• ревизионными изделиями с технологической крышкой;
• редукторными переходниками;
• торцевыми заглушками;
• двухплоскостными крестовинами с угловым изгибом 45° или 90°;
• седловидными приспособлениями с гладким концом, используемыми для врезки в канализационные стояки, склеиваемыми составами на основе поливинилхлорида или тетрагидрофурана;
• седловидными элементами с раструбом.

Для канализационных систем под клеевой монтаж используют прижимную арматуру, состоящую из двух частей. Скрепляющий состав после высыхания приобретает твердость материала, из которого изготовлены сегменты магистрали.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

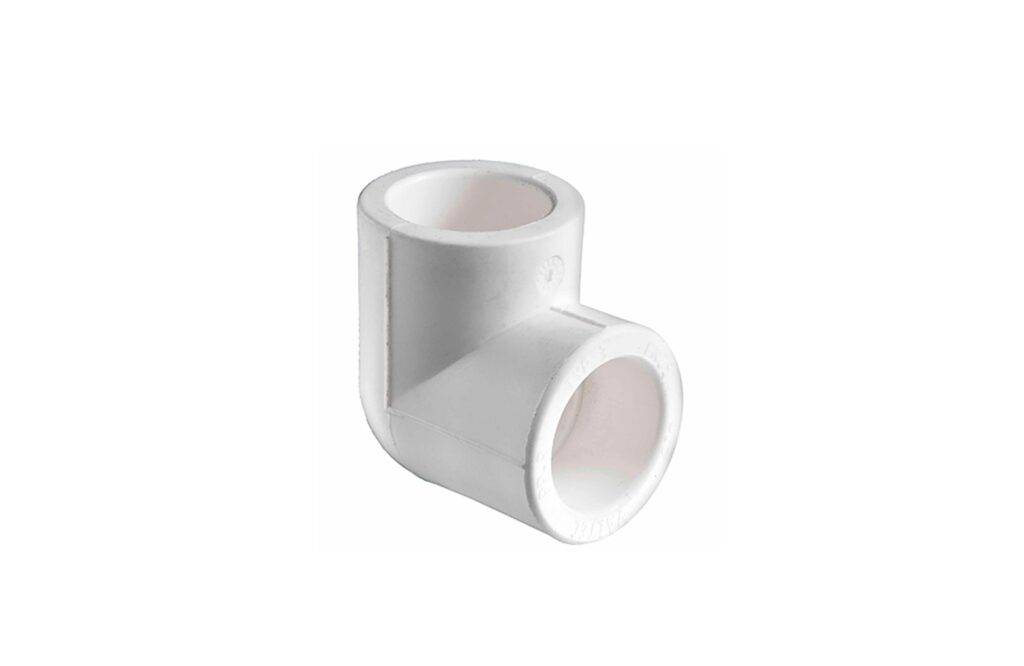

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

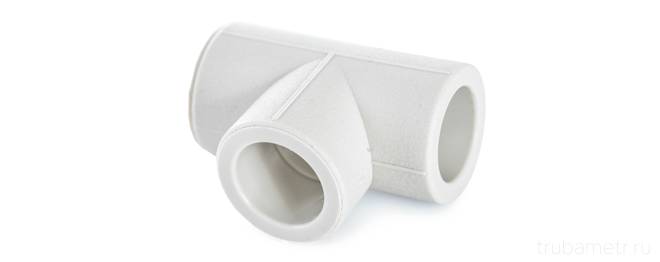

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

СНиП

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена — REX трубы. REX — это аббревиатура сшитого полиэтилена. Этот гибкий, прочный материал становится всё более популярным материалом. Чтобы придать полиэтилену прочность и устойчивость к температурным воздействиям, его подвергают обработке под высоким давлением. Это приводит к образованию дополнительных молекулярных связей. Такой метод обработки называется *сшивной*, поэтому полиэтилен называют сшитым полиэтиленом.

В связи с трёхмерной молекулярной связью в структуре полиэтилена имеется ряд преимуществ по сравнению с традиционными металлическими трубами. Трёхмерная молекулярная связь повышает устойчивость эксплуатации труб к термодеформации, истиранию, царапинам, усадке, появлению трещин вследствие внутреннего напряжения.

При выборе REX труб следует обращать внимание на степень сшивания. Стандарт требует определенной степени сшивания, не менее 65%, в диапазоне от 65% ло 80%. Способ сшивания влияет на срок службы и технические характеристики, а также стоимость труб

Способ сшивания влияет на срок службы и технические характеристики, а также стоимость труб.

Существует три способа получения сшитого полиэтилена, влияющих на степень сшивания.

1. Пироксидный (REX — a) — в полиэтилен вводят пироксиды. Степень сшивания до 85%.
2. Силановый (REX — b) — в полиэтилен добавляют органосиланиды. Степень сшивания не менее 65%.
3. Радиационный (REX — c) — степень сшивания 60%.

Если степень сшивания 0%, то трубы становятся слишком хрупкими и склонными к растрескиванию. Слишком малое сшивание может иметь не менее серьёзные последствия.

Плюсы REX-труб

REX трубы обладают рядом преимуществ:

• низкий уровень шума труб из-за своей гибкости и способности поглощения всплесков давления;
• легкость;
• удобство в установке;
• обладают *памятью формы*, легко могут восстанавливать первоначальную форму;
• устойчивость к коррозии;
• прочность, эксплуатация рассчитана на срок не менее 50 лет;
• устойчивость к замерзанию в холодную погоду;
• гибкость;
• минимальная вероятность *взрывов* после размораживания системы;
• выдерживают высокие перепады температур и давления.

Трубы из сшитого полиэтилена доступны по цене. Установка REX труб производится с использованием специализированных фитингов. Это позволяет значительно сократить гидравлические потери в трубопроводе. Увеличивается срок эксплуатации системы теплого пола, так как используется меньше фитингов на изломах, что уменьшает риск утечек и дорогостоящих ремонтных работ в будущем.

Минусы труб из сшитого полиэтилена

К недостаткам можно отнести следующее:

отрицательное воздействие прямых солнечных лучей; REX трубы, в отличие от металлопластиковых, не имеют алюминиевого слоя, поэтому с ними труднее работать, так как требуется больше движений, чтобы зафиксировать трубу и удержать форму; антидиффузная защита находится на внешней стороне трубы так долго, как осторожно с трубой обращаются, чтобы не иметь проблем с установкой. При несоблюдении правил монтажа можно повредить антидиффузную защиту. Это также одна из причин, почему, независимо от типа используемых труб, установка должна быть выполнена опытными сертифицированными специалистами

Это также одна из причин, почему, независимо от типа используемых труб, установка должна быть выполнена опытными сертифицированными специалистами.

При сравнении металлопластиковых труб и труб из сшитого полиэтилена (REX) видно, что данные виды труб обладают многими одинаковыми характеристиками, такими как антикислородный барьер, стойкость к коррозии, гибкость, прочность, долговечность, удобство монтажа. Но также имеются и некоторые отличия.

Трубы из металлопластика быстрее нагреваются, имеют большую теплопроводность, более простой монтаж. Но стоимость труб из сшитого полиэтилена ниже, чем металлопластиковых. Но REX трубы имеют большую теплоотдачу, поэтому система теплого пола становится более экономичной, что позволяет при установке прокладывать трубы с большим промежутком. Это способствует более меньшему потреблению мощности для обогрева площади помещения

Установку REX труб надо проводить более осторожно, чтобы не повредить трубы и не нарушить диффузную защиту

В любом случае эти два вида труб являются высококачественными и надежными, отвечают современным техническим требованиям, идеально подходят для теплого пола.
