Как расчитать фильтрующую площадь колодца
Когда все санитарные требования учтены, настала пора рассчитать необходимую фильтрующую площадь колодца. Сложив площадь дна с площадями всех стен, и умножив на высоту слоя фильтрующего материала, получаем суммарную фильтрующую площадь поверхности колодца. Она ни в коем случае не должна быть больше четырёх квадратных метров! А глубину ограничиваем двумя с половиной – тремя метрами с учётом того, что подземные воды должны быть ниже дна колодца хотя бы на 1 метр.
Например, если колодец сделать из колец диаметром 1м, то площадь дна будет 0,76м2. При максимально допустимой высоте донного фильтра в 1м, площадь стенок колодца, с которыми соприкасается фильтрующий материал будет 2*3,14*радиус кольца*высоту 1м = 3,14м2. Общая фильтрующая поверхность колодца будет составлять 0,76+3,14 = 2,39м2.
При оценке берётся в расчёт не только определённый в конкретный момент уровень грунтовых вод УГВ, но также сезонные колебания (ведь наивысшей точки подземная влага достигает, когда весной таит снежный покров). Если нет никаких данных о точке нахождения подземных вод, её следует определить путём рытья ям.
Оптимальным считается то место, где проявления влажности в яме замечаются в полутора-двух метрах ниже уровня поверхности. Если же вдруг вода показывается, когда не пройдено и метра, тогда такое место категорически не годится и от фильтрационного колодца придётся отказаться.
Необходимая площадка разрыта. Самое время взяться за подвоз шлака или гравия, щебня или битого кирпича, керамзита. Размер фракций для фильтрующего слоя (донного фильтра) должен быть не более трёх сантиметров. Если это условие соблюдается, из хозяйственно-бытовых стоков на фильтрующих частицах осаждается ил, который становится средой для развития колоний микроорганизмов. Биобактерии, обеспечивая себя забираемыми из сточных вод веществами производят побочный эффект разложения органики, накапливающейся на дне (выпадающий в осадок).
Отфильтрованные стоки уходят через донный фильтр и перфорированные стенки колодца в песчаный грунт или супесь к грунтовым водам. Сверху идут слои (по порядку) – щебня-мелкофракционника, битых кирпичей и шлака из отвалов. Теми же материалами закрывают промежуток от стенки колодца до стенки шахты.
Грунтовые слои, отделяющие дно колодца от подземных вод, довершают освобождение стоков от вредных примесей биологического происхождения.
Кстати, площадь нужна для расчётов не только количества используемых фильтрационных материалов, но также и способности фильтрующих слоёв перенести нагрузку. Так, супеси могут за сутки «переработать» сорок литров стоков на квадратный метр, песок вытянет вдвое больше (и это уже предел, чего-либо лучшего просто не найти). Размеры колодца при различных расходах сточных вод приведены в таблице.
Форма колодца особой роли не играет, подбирать её можно по своему усмотрению. А вот материалы для стенок опробованы уже многолетней практикой: это монолит-бетон, сборный дырчатый железобетон, кирпич усиленного обжига (пережжённые кирпичи), бутовый камень.
«Биологическим очистителем» можно назвать сооружение, в котором, используя природные материалы в качестве фильтра, происходит удаление биологических загрязнений из сточных вод, после того как они прошли предварительную очистку от взвешенных фракций. Данный метод позволяет рачительно использовать эти воды для бытовых нужд на приусадебном участке после ступенчатого их очищения. Существуют различные способы подобной очистки, но самый доступный и простой – фильтрующий колодец. При кажущейся простоте сооружения эффективность его очень высокая, составляет порядка 70-80%. Его функциональность во многом зависит от пористости фильтрата (песка, шлака, торфа, пр.). В то же время, соорудить такой колодец под силу каждому желающему. Нужно только знать некоторые нюансы.
Разновидности дренажных пластиковых колодцев
Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.
Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:
- Колодец поворотный;
- Колодец смотровой;
- Колодец коллекторный;
- Колодец поглотительный.
Поворотные колодцы
Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.
Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.
В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.
Смотровые колодцы
Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.
Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.
Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.
В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.
Коллекторные колодцы
Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.
Колодец в обязательном порядке должен быть укомплектован дренажным насосом.
Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.
Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно
Это особенно важно при высоко расположенных грунтовых водах
Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.
Поглотительные колодцы
Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.
Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.
Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.
С чего начинается сооружение канализационной системы
В первую очередь нужно выбрать один их 3-х типов канализации:
- Выгребная яма.
- Накопительные емкости.
- Септики.
Выгребная яма
Этот тип является устаревшей формой сбора канализационных стоков. На сегодняшний день он считается не только малоэффективным, но и опасным для человека и окружающей среды. Не зря же в специализированных СНиПах записано, что выгребные ямы могут быть использованы только в тех домах, которые выделяют не более 1 кубометра канализационных стоков и нечистот. Поэтому такой тип канализации сегодня встречается крайне редко.
Накопительные емкости
Накопительные емкости — частый способ обустройства канализации на загородных участках. Они могут быть любой формы, любого типа установки (вертикальные или горизонтальные) и изготавливаются из различных материалов.
Самыми популярными у загородных застройщиков стали железобетонные кольца. Установка канализации на даче с их помощью — дело достаточно простое. Единственное неудобство — это необходимость использования спецтехники. Кольца имеют достаточно большой вес, поэтому вручную с ними не справиться.
Есть и другие варианты накопительных емкостей. Например, металлические, пластмассовые, а также колодцы, выложенные из кирпича или блоков. Так что каждый застройщик может выбрать для себя подходящий вариант.
Единственное условие, которое требует неукоснительного выполнения — это полная герметичность емкости. Ни одной щели, ни одной трещинки — абсолютная герметизация. Таким способом почва защищается от заражения отходами жизнедеятельности человека.
Но у этого варианта есть недостаток — такую емкость придется очищать по мере заполнения. Способов очистки несколько:
- Ассенизаторская машина. Это быстрый и эффективный вариант, но очень дорогой.
- Откачивающий насос. Тоже неплохой способ, но стоки придется сливать в отдельную емкость и вывозить за пределы загородного поселка к месту их общественной утилизации.
- Ручной. Весь инструмент — это веревка и ведро. Способ неприятный, тяжелый и грязный. О нем даже говорить не хочется.
Септики
Устройство септика на даче
А вот септик — это, пожалуй, оптимальный вариант на сегодняшний день. Он представляет собой не просто накопительную емкость, а систему последовательной очистки стоков.
Его устройство не такое сложное, как может показаться на первый взгляд. Здесь важен принцип работы, который разбивается на два основных этапа — предварительную очистку и фильтрацию.
Первый этап проходит в герметичной емкости, где стоки разделяются на тяжелые и легкие. Тяжелые опускаются на дно, а легкие с водой поступают в емкость фильтрации или на поля фильтрации.
Сегодня применяют разные по форме, размерам и материалам септики, но принцип их действия один. Чаще всего их выполняют из железобетонных колец или используют готовые модели из пластмассы. Иногда выбирают варианты, сооруженные из кирпича или блоков.
Железобетонные септики состоят из 2-х или более колодцев, куда стоки поступают последовательно. Первый колодец играет роль накопительной емкости, а второй — фильтрующей. Через его дно очищенная вода поступает в грунт, и, пройдя все его слои, попадает в грунтовые воды
Обратите внимание, что чем больше накопительных колодцев, тем чище вода на выходе
Готовые пластмассовые емкости в этом плане эффективнее. Их внутреннее пространство разделено на несколько отсеков, из которых стоки переливаются в последовательном порядке. И чем больше отсеков, тем чище вода.

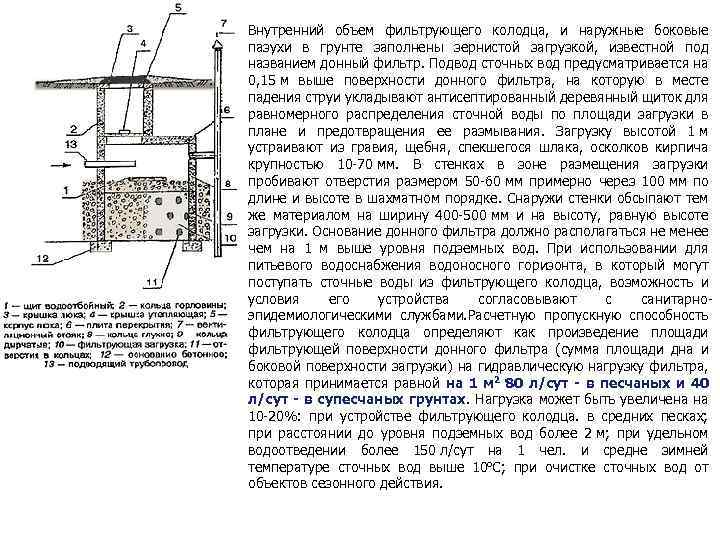

Устройство колодца и нормативы
Сооружается фильтрационный колодец всегда без дна, т.е. нужно возвести только стены. Дно сооружения перекрывается фильтрующей загрузкой, ее еще называют донным фильтром
Стоит отметить, что следует акцентировать внимание на правильную установку трубы для отвода вод. Она должна устанавливаться на уровне выше загрузки более чем 0,15 м, чтобы воды успевали уходить через фильтр в землю, не подтапливая колодец
Область, в которую попадает струя из сливной трубы, прокладывается антисептированным щитком из древесины, который способствует распространению строчных вод равномерно по периметру сооружения. Таким образом, можно избежать размывания фильтрующей засыпки
В качестве загрузки используются такие материалы, как щебень, гравий, керамзит, осколки кирпича, шлак. Все эти засыпки будут эффективны в работе и доступны практически всегда, поэтому их легко менять при необходимости.
В стенах сооружения проделываются отверстия диаметром не более 6 см. Отверстия необходимо выполнить по всему периметру стен в шахматном порядке, и они должны располагаться в 10 см друг от друга. Внешняя сторона колодца обсыпается материалом, использованным в качестве загрузки. Ширина слоя должна составлять примерно 50 см. Боковые отверстия позволяют увеличить производительность фильтрующего колодца.
Стены колодца можно возвести из различных материалов, которые могут оказаться под рукой у любого, например, бочка из металла, кольца из железобетона или даже покрышки. Ко всему прочему, можно обложить стены кирпичом или естественным камнем. Главное, что нужно понимать, при установке колодца, оставлять промежутки или выполнить отверстия после укладки. В данном случае, фильтрующий колодец схож с выгребной ямой без дна, о которой мы рассказывали в одной из предыдущих статей. Материалы для возведения таких колодцев можно посмотреть там.
Также, одним из современных решений является использования конического фильтрационного колодца. Он представляет собой коническую пластиковую емкость без дна, устанавливаемую узкой частью кверху. Узкая часть занимает немного места на поверхности участка и служит для засыпки фильтрующего материала, обслуживания и вентиляции колодца.
Если предусматривается установка колодца больших габаритов, то целесообразным решением будет обустройство не одного, а нескольких колодцев для септика меньших размеров вместо одного. Главное, предусмотреть удаленность источников питьевой воды от этих колодцев.
Следует укомплектовать колодец трубой для вентиляции. Ее необходимо устанавливать в перекрытии так, чтобы верхушка трубы располагалась на поверхности и оснащалась флюгаркой. Оптимальный диаметр трубы составляет 100 мм.
Устройство фильтрационного колодца для септика – это трудоемкий процесс, требующий расчетов и следования установленным нормам и правилам. Например, несоблюдения расстояний между колодезным днищем и сточными водами приведет к размыванию засыпки и снижению ее эффективности, что, впоследствии, может повлиять на устойчивость самой конструкции. Поэтому следование даже простейшим правилам поможет обустроить колодец для септика фильтрующий своими руками.
Обустройство и эксплуатация
Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:
Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее
Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже
Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
Если необходима промывка, то она выполняется напором воды.
Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
Проверяется исправность насосного оборудования.
Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.
Виды фильтрующих сооружений
Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.
Поглотительный колодец в дренажной и ливневой системе
В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведения воды от дома и очистка ее от ила и песка.
На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец
Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.
Фильтрационное сооружение в канализационной системе
В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.
Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву
Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве. Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.
В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.
Отвод сточных вод можно организовать двумя способами:
- Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
- Совместным. Все бытовые стоки поступают в септик или накопительную емкость.
Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные — в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов — в поглотительные колодцы.
Во втором случае необходим септик, состоящий из двух или трех камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.
Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации
Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.
Второй вариант совместной схемы — полная откачка и вывоз стоков.
Предназначение и принцип работы фильтрующего колодца
Фильтрующий колодец применяется как природный очиститель для сточных вод. Его используют при отсутствии канализации и возможности вывести бытовую воду в водоем, предназначенный для таких отходов.

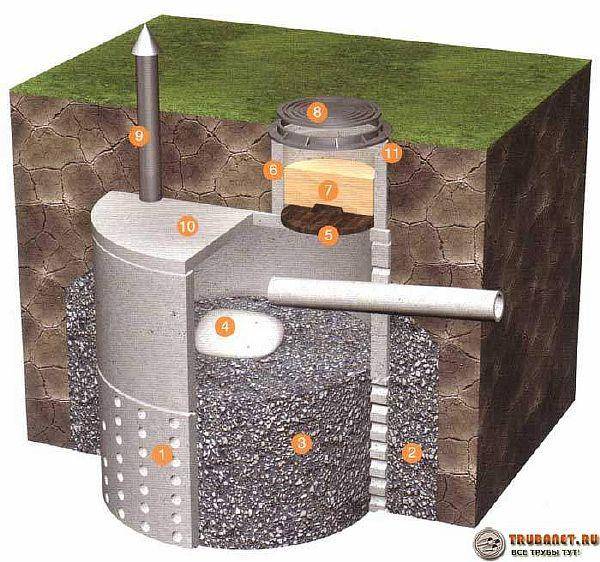

Картинка поясняет схему функционирования такого колодца
Система очистки бытовых вод довольно простая.
Вода из дома попадает в септик или отстойник, где оседает часть тяжелых частиц. Частично очищенная вода по трубе выводится в емкость.
Фильтрующий колодец для септика применяется не только как место отвода воды, но и как дополнительный фильтр, где заканчивается последняя стадия очистка и жидкость всасывается в грунт. Если объём бытовых отходов не более 1 кубического метра в сутки, то на участке монтируется очистительная емкость, как самостоятельное сооружение. В обратном случае он выполняет функцию обработки вод.
Сооружение монтируют на расстояние 30 метров от источника питьевой воды.
Установка фильтрующего колодца
В первую очередь, следует учесть, что очистительный колодец подходит только для определенных видов грунта.
Песчаный грунт, торф, рыхлых грунт горных пород, которые содержат немного глины, являются отличным местом для полного функционирования природного фильтра. Фильтрующий колодец в глине не будет в полной мере выполнять свои функции, так как глина по своей сути, очень плохо пропускает воду. Для грунтов, которые слабо очищают и впитывают жидкость, существуют другие способы очистки воды.
Кроме того, грунт также влияет на площадь сооружения и на срок его службы. Эффективность работы фильтра достигается за счет глубины размещения грунтовых вод, которые должны находиться на полметра ниже, чем колодезное дно.
Совет. Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не стоит, так как у воды будет отсутствовать возможность всасываться в землю. Также стоит учесть глубину промерзание грунта зимой.
Фильтрующий колодец состоит из:
- перекрытия;
- стенок (бетон, кирпич, покрышки, пластиковые бочки);
- донного фильтра (щебень, кирпич, шлак, гравий);
Под донным фильтром подразумевают насыпь на дне высотой около метра. Крупные частицы укладываются посередине, а мелкие по периметру.
Пример донного фильтра из камня
Сточная вода перед попаданием в очистительную емкость, находится в септике. Далее она по трубе перемещается в колодец.
Расстояние между септиком и фильтрующим колодцем должно составлять 20 см.
Стенками для колодца может служить бочка, кирпич, камень, стандартные бетонные кольца и покрышки. Главное, чтобы они имели отверстия диаметром до 10 см и располагались в шахматном порядке.
Фильтрующая емкость должна быть оснащена вентиляционной трубой диаметром 10 см. Над уровнем земли труба должна находиться на высоте около метра.
Стандартные размеры современных фильтрующих емкостей составляют 2 метра в диаметре и 3 метра в глубину. По форме они строятся квадратные или круглые. Через несколько лет после начала эксплуатации фильтра для сточных вод и появления первых проблем, каждый задает себе вопрос как восстановить фильтрацию фильтрующего колодца.
Со временем фильтрующий колодец заиливается и перестает пропускать воду в грунт. Для замедления этого процесса специалисты рекомендуют установить несколько отстойников для воды. А при сильном заиливании вызывать машину ассенизатор.
Делаем такой колодец из подручных средств: из кирпича и покрышек
Для монтажа фильтрующего колодца из кирпича выкапывается большой котлован. Устанавливается опалубка и обкладывается кирпичом. Камень ложится на небольшом расстоянии. На дно емкости засыпается дренажный слой. А сверху закрывается деревянной или пластиковой крышкой.
Пример колодца из использованных шин
Дешевым и доступным вариантом считается создание фильтрующего колодца из покрышек. Чаще всего для этой цели выбираются автомобильные и тракторные шины. Такое сооружение не долговечное, но способно более 10 лет прослужить на благо окружающей среды.
Процесс обустройства емкости довольно простой.
В начале выкапывается яма по диаметру покрышек и засыпается щебнем толщиной около 30 см. Остатки кирпича и шлака также подойдут. Кроме того, щебнем засыпается пространство между покрышками. В верхней покрышке вырезается дырка для трубы. Для обеспечения гидроизоляции с внешней стороны автопокрышки оборачиваются плотным полиэтиленом или рубероидом.
Установка фильтрующего колодца является обязательным для любого загородного дома, где отсутствует система центральной канализации. Это поможет уберечь грунтовые воды от загрязнений опасными химическими частицами.
На видео показан процесс постройки фильтрующего колодца. Обязательно его посмотрите.
Выбор фильтрационного колодца
Выбор фильтрационного колодца важный этап, так как неправильный расчет может привести либо к перерасходу материала, либо к недостатку объема колодца, что приведет к частой его откачке. Основными критериями, влияющими на правильное обустройство колодца, являются:
- уровень грунтовых вод на участке;
- присутствие водоносного горизонта на месте размещения канализации;
- близость расположения водяного колодца для водопотребления;
- вид грунта.
Обустройство колодца выполняется на почве, структура которой способствует беспрепятственной фильтрации и отводу воды. К таким типам грунта относятся:
- песок;
- супесь;
- торф.
Если попробовать установить фильтрующий колодец, например, на глинистой почве, то, скорее всего, вода из него не будет уходить, что приведет к пустой трате средств
Очень важно учитывать площадь фильтрации, от нее зависит и срок использования сооружения — чем больше площадь, тем длительнее эксплуатация
Очистка воды септиком
Очистка воды происходит в два этапа. Первоначально отработанная вода попадает в септик. В нём твердые частицы будет выпадать в осадок и перерабатываться аэробными микробами. Затем вода оказывается в фильтрующим колодце, где уже в очищенном виде обрабатывается фильтрами и уходит в грунт. Загрязнение почвы и окружающей среды при такой очистке не происходит.
При установке очистной системы данного типа необходимо произвести в доме внутреннюю разводку. Для этого к общей трубе диаметром 300 мм осуществляется отвод труб от всех источников вывода воды:
- санузла,
- кухонной раковины,
- посудомоечной машины.
В месте выхода общей трубы из дома осуществляется установка гидрозатвора или же обычного колена, чтобы воспрепятствовать попаданию в дом неприятных запахов.
Установка септика
Следующий этап — установка септика. Место для его расположения должно находиться не ближе десяти метров от всех построек, включая хозяйственные. В том случае, когда расход воды будет до 1 м3/сутки, то установки однокамерного септика габаритами 1х1.5 м и 1.5 м. в глубину будет достаточно.
Если планируется использование большего объёма воды, то необходим двухкамерный септик с первой камерой в 75% от всей обрабатываемой жидкости. Выбрать подходящий по объёму и качеству септик сегодня не составит труда, так как на рынке имеется большое количество производителей с различными предложениями.
Например, под септик Топас или любой другой, необходимо вырыть котлован превышающий размер самого септика на 20-30 см. Над поверхностью котлована требуется оставить горловину.
До вкапывания в котлован септик заливается водой, иначе смесь земли и песка может вдавить деформировать его стенки. После установки сосуда, делается отвод трубы с уклоном не менее 2 см, соединённый с фильтрующим колодцем.
Фильтрующий колодец
При сооружении фильтрующего колодца требуется кирпич, бутовый камень или бетонные кольца. Колодец должен находиться не ближе 10 м от каких-либо зданий, сооружений, объектов в случае нахождения подземных вод не менее 1 м от дна колодца.
- При планах расхода воды, не более 0.5 м3/сутки для песчаных грунтов, требуется колодец с параметрами 1х1 м, для супесчаных 1.5х1.5 м.
- При объёме до 1м3/сутки то для песчаных 1.5х1.5 м, для супесчаных – 2х2 м, соответственно.
Готовый котлован оборудуется бетонными кольцами. На его дно укладывается фильтр, материалом для которого могут стать осколки кирпича, щебень, шлак, гравий самого различного размера, например, от 10 до 70 мм. Насыпь формируется толщиной 400-500 мм. Таким же способом, этим же материалом и такой же высоты засыпается верхняя часть колодца.
В стенках находящихся непосредственно рядом с фильтром проделываются отверстия. Обычно над той частью колодца, что располагается над фильтром, делают вытяжку с трубой вентиляции и флюгаркой.
Над землёй она должна подниматься не менее, чем 50-70 см в высоту. Перекрытием для колодца может служить бетонная плита с технологическим люком. Но возможно изготовление перекрытий из дерева, только срок их службы значительно меньше.
Фильтрующие дренажные колодцы
Разновидность поглощающих колодцев, в основном применяемая в канализационных системах. Большинство септиков и станций автономной канализации чистят бытовые стоки не полностью, удаляя всего лишь 65-70% органики и примесей. Окончательная очистка осуществляется при помощи прохождения через фильтрационные слои колодца, состоящие из пористых материалов не подверженных слеживанию, например гранитный щебень или речная галька. Монтаж фильтрующих видов поглотительных дренажных колодцев требует точности и тщательности. Несоблюдение требований санитарных норм может привести к загрязнению почвы сточными отходами.
Варианты фильтрационного колодца
Колодец представляет собой шахту, внутри которой могут располагаться железобетонные кольца или ее стенки могут обкладываться кирпичом. Конструктивно она может иметь следующие формы.
Конический колодец
Он конусообразный. В его основе лежит навитая особым образом гофрированная труба. Толщина его стенок не превышает 4 мм. К тому же имеются отверстия диаметром 50-60 мм, расположенные в шахматном порядке. Рекомендуется выбирать колодец, выполненный из пластика, поскольку он устойчив к коррозии. Очистительное сооружение должно накрываться люком. Можно выбирать полимерпесчаные крышки, поскольку они имеют доступную стоимость при долгом сроке эксплуатации.
Схематически конический фильтрующий колодец выглядит следующим образом:
Чтобы примерно представлять возможности таких устройств, нужно учесть, что в песчаном грунте один очистной колодец способен пропускать сквозь себя 100 литров стоков. Если брать это количество за основу, то можно рассчитать необходимое число фильтров. В некоторых случаях для увеличения эффективности очистного устройства колодцы могут быть соединены между собой параллельно, образуя модульную систему.
Верхний диаметр конических фильтрующих колодцев составляет 0,6 м, а нижний — 1 м, причем высота может быть разной — 1 и 1,5 м, 2 и 2,5 м.
Цилиндрический колодец
Это пластиковый колодец, который также выполняется из полипропиленовой трубы. От предыдущего вариант устройство отличается тем, что имеет диаметр в 1 м, а высота может составить 3.
Принцип работы и назначение фильтрационного колодца
Это специальное сооружение для безопасной биологической очистки сточных вод, поступающих в него из дома и хозпостроек. Его обустройство спасает в тех случаях, когда нет возможности выполнить полноценную дренажную систему и направить очищенные воды в близлежащий водоем. Фильтрующий колодец устанавливается на участках, удаленных от водоемов, или в местах, где ровная местность без уклона. В таких случаях отведение вод в грунт единственный выход.
Устройство такого очищающего сооружения предполагает, что сточные воды, поступающие самотеком из септика, оседают в фильтрационном колодце и по мере накопления проходят дренажный слой, расположенный в дне. После такой очистки они попадают в грунт через преформацию в стенках колодца.
Фильтрующий колодец может использоваться для следующих целей:
- Произведения полной очистки для домов с небольшим потреблением воды, поэтому не потребуется устанавливать септик. Дополнительное преимущество в том, что производится полная очистка воды, и она может использоваться для полива огорода и цветов.
- Доочистки сточных вод, которые выходят из септика после прохождения предварительных этапов очищения стоков. Удаление оставшихся загрязнений происходит за счет фильтра, установленного на дне фильтрующей конструкции.
- Обеспечения локального скопления стоков. При такой организации фильтрации они не смогут растекаться по всему участку и загрязнять его.
Важно учесть, что от разновидности грунта зависит возможность использования такого колодца, поскольку не все они пригодны для фильтрации. Для этих целей отлично подходят песчаные земли, торф и земля, в которой содержится незначительное количество глинистых частиц
Глины и суглинистые земли обладают низким коэффициентом фильтрации и для обустройства колодца непригодны.
Рассматриваемые фильтрующие устройства нельзя устанавливать в скальных породах — они не смогут обеспечить нужное очищение воды, и существует большая вероятность, что загрязненные стоки попадут в питьевую жидкость. Для глинистых и скальных мест применяются альтернативные устройства фильтрации бытовых стоков.
Монтаж пластикового поглотительного колодца
Создание для дренажа своими руками колодца фильтрующего типа с использованием пластиковых емкостей выполняют при помощи изделий без дна. Их установку производят тем же способом, который был описан выше, кроме заливки бетонного основания.
В нижней части колодца вместо него создают фильтрующую систему, способную очищать поступающую жидкость естественным образом. На дно высыпают в один слой гравий, щебень или другой аналогичный сыпучий материал толщиной от 20 до 30 сантиметров.
К верхней части конструкции прокладывают трубы и со всех сторон засыпают гравием или щебнем, сверху накрывают геотканью и в завершение прикрывают люком. Чтобы фильтрующий колодец работал продуктивно в течение длительного периода, нужно правильно выполнить его монтаж.
