Дымогенератор своими руками для коптильни: варианты дымогенератора и пошаговая инструкция по сборке

Коптильня с дымогенератором

В самых простых коптильнях может встать проблема контроля определенной температуры дыма, поддержания ее на одном уровне. Процесс холодного копчения занимает несколько дней, поэтому бывает очень непросто беспрерывно следить за необходимым температурным режимом горения топлива.

Намного проще это делать с дымогенератором. Он представляет собой устройство, которое в течение длительного времени обеспечивает получение дыма для приготовления продукта. Подача газовой смеси осуществляется под небольшим напором, что дает возможность оптимальным образом заполнять коптильную камеру дымом.

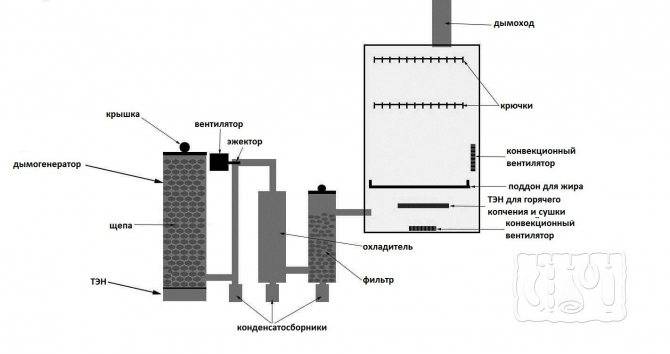

Схема коптильни с дымогенератором

Дымогенератор достаточно легко изготовить самостоятельно. В качестве источника нагрева используются такие варианты, как:

• электричество;
• открытый огонь.

Одним из простых в исполнении дымогенераторов является металлический ящик не слишком больших размеров с выводом дыма через гофрированную трубу. В него закладывают опилки или щепки и ставят затем на огонь. Без доступа кислорода и под воздействием высокой температуры топливо начинает медленно тлеть. Минусами данной конструкции являются сложность за контролем температурного режима и необходимость в достаточно частом добавлении топлива.

Другим вариантом, лишенным этих недостатков, является дымогенератор с электрическим элементом. Он имеет такую же конструкцию, но с добавлением спирали от электроплиты. Когда она нагревается, опилки или щепа начинают тлеть, выделяя дым. А блок управления дает возможность проконтролировать не только поджог топлива, но и температуру газовой смеси.

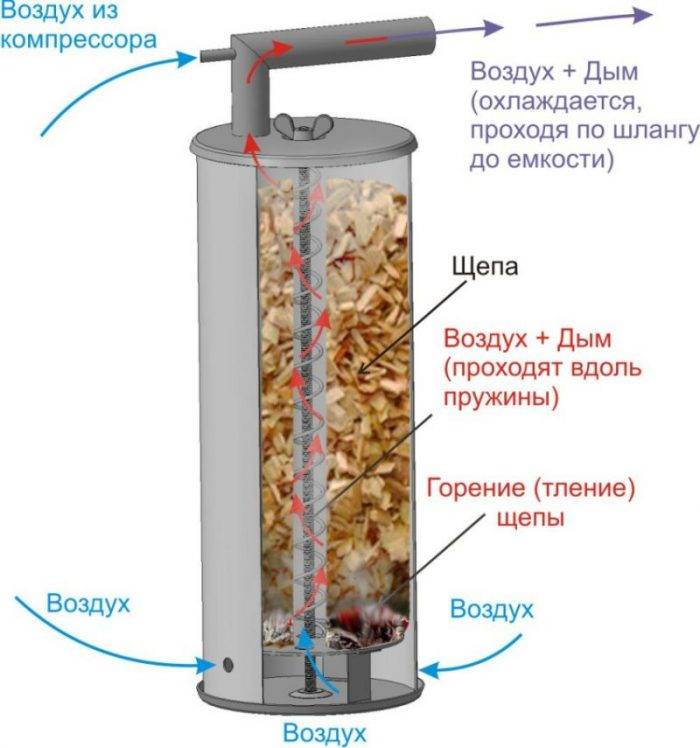

Самодельный дымогенератор

Дымогенератор может быть оснащен и термодатчиком, позволяющим при достижении определенного нагрева отключать устройство. Он дает возможность поддерживать процесс копчения в равномерном температурном режиме без перегрева находящихся в камере продуктов

Также важно создать несильный, но постоянный поток воздуха в коптильной камере, что легко обеспечивается при помощи таких доступных приспособлений, как аквариумный компрессор или кулер от компьютера

Самодельные дымогенераторы конструктивно бывают очень разнообразными, но практически все они довольно просты в исполнении. Сделать их своими руками, как и полностью все устройство для домашнего копчения – задача не из самых сложных, но требующая внимательности подхода и соблюдения норм пожарной безопасности.

Потратив один раз свое время на эту работу, скрупулезно разобравшись во всех деталях процесса, можно долго потом радовать себя и близких ароматным мясом или рыбой изумительного вкуса.

Что такое дымогенератор и зачем он нужен

При горячем или холодном типе копчения в любом случае для дыма нужен костёр. Для холодной коптильни температура дыма не должна быть больше 40°C. Чтобы уменьшить температуру поступающего дыма, кострище размещают в стороне от коптильной камеры, а между ними прокладывают герметичный дымопровод, в котором и происходит естественное охлаждение поступающего потока. Для лучшего остывания дымоход иногда закапывают в землю.

Холодный дым естественным образом консервирует продукты

Генератор дыма для холодного копчения значительно упрощает эту конструкцию. Сам по себе он представляет собой компактное устройство, в которое засыпается щепа или опилки ольхи и дуба. В этой конструкции опилки медленно тлеют, а исходящий дым имеет небольшую температуру. Процесс тления запускается с помощью электрического или газового подогревателя, а движение дыма обеспечивается нагнетающим компрессором.

Холодное копчение надолго сохраняет и придаёт неповторимый аромат мясу, рыбе и салу, домашним сырам. Такие продукты имеют гарантированное качество, без вредных для организма химикатов, которыми пичкают колбасы современные производители.

Домашняя коптильня позволит вам значительно сэкономить домашний бюджет, ведь все копчёные продукты стоят недёшево

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

• электрическая плитка;
• старая кастрюля;
• труба или бывшая в употреблении бочка,
• сетка из проволоки;
• два прута арматуры;
• лист железа, фанеры;
• опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
3. Положить в кастрюлю древесное топливо.
4. Кастрюлю поставить на включенную в розетку плитку.
5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
6. Поставить бочку на плитку.
7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
2. В крышке сделать отверстие, вкрутить тройник с патрубками.
3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

• три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
• соединительные хомуты или металлическая лента;
• лента фум;
• тройник и гайка для его закрепления;
• кусок медной трубки с небольшим диаметром;
• кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

1. Очистить и высушить консервные банки.
2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
9. Закрыть конструкцию сверху эжектором.
10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Вариант №6. Создание коптильни из старой бочки

Пожалуй, одним из простейших способов изготовления миниатюрной коптильни является применение для этого железной бочки. Вначале у такой бочки обрезается дно, затем ее оснащают решеткой (или, как вариант, арматурными прутами) на двух различных уровнях. В нижней части устанавливается поддон, а в верхней будут вешаться продукты (при помощи крючков).

Обратите внимание! Если костер будет располагаться непосредственно под корпусом, значит, речь идет о конструкции горячего копчения. А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение

А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение.

Видео – Делаем из бочки хорошую коптильню

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

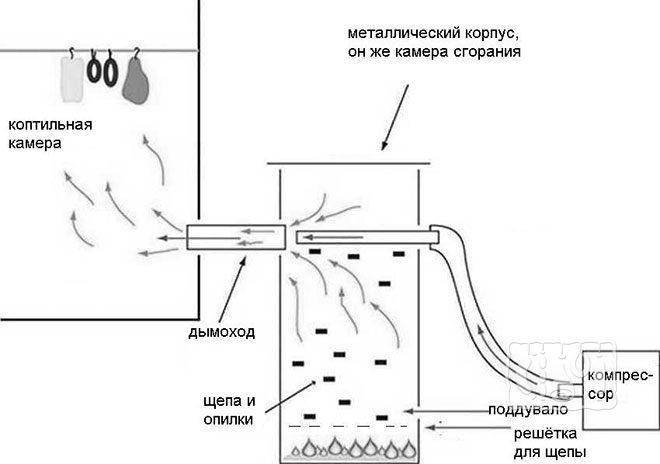

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Знакомство с будущим помощником

Для получения продуктов холодного копчения на них длительно воздействуют невысокими температурами — 20-40°. Лучший источник — дым тлеющих дров. Во время процесса рыба и мясо, сало, сыр приобретают специфический запах, вкус. Сохраняются все полезные вещества, а бактерии погибают. Длительность обработки зависит от размеров будущей копчености, иногда на нее уходит несколько суток. Операция «дымогенератор своими руками» должна учитывать несколько требований к агрегату:

• он должен уметь функционировать автономно длительное время;
• оптимальный температурный режим невозможен без устройства системы охлаждения;
• обязательно большое количество дыма, оно — гарант быстрого копчения продуктов.

Главное в дымогенераторе — топка для опилок, стружки либо щепы. Расстояние между ней и коптильным шкафом в стационарных моделях доходит до нескольких метров. Труба, соединяющая 2 отсека, может быть углублена в землю или располагаться открыто. Это необходимо, чтобы дым успевал охлаждаться. Образующийся конденсат связывает все нежелательные продукты — деготь, копоть, сажу и иные вещества «нон грата».

1. Вертикальный корпус из металла, чаще в этом «амплуа» выступает труба.
2. Съемная крышка, обязанная обеспечить герметичность.
3. Колосниковая решетка.
4. Донная крышка. Идеал — съемный элемент.
5. Регулируемый воздухозаборник.
6. Отверстие для розжига. Оптимальны два, расположенные диаметрально.
7. Вмонтированный (вваренный) патрубок, ведущий к коптильне.
8. Эжекторная трубка с регулируемой глубиной.
9. Топливная закладка (снизу — область тления).
10. Дымоотводная (перфорированная) трубка.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:

Компактный дымогенератор

• Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
• Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
• С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Вариант трубы с отверстием

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей

• Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
• Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
• Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
• После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

Сборка тройника

Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

Вот и все, ваш агрегат готов.

Самодельная коптилка

На канале “Олег 0406016” показали интересную простую конструкцию коптилки с дымным генератором.

Конструкция модели

Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм. Дополнительная труба три четверти и длиной полметра. Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.

Работа дымогенератора

Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.

Автор видео использует опилки вишни, либо черешни. Если насыпать много опилок с первого раза, то дым может получиться не объемным. Для более густого дыма рекомендуется в нижней части основной трубы развести костер, так как поджигать сами опилки сложно. В завершении необходимо построить «Домик». Для этого можно использовать бочку, ведро и т.п. Автор предлагает сделать домик наподобие будки.

Выводы и полезное видео по теме

Процесс изготовления дымогенератора в домашних условиях:

Как сделать генератор дыма и собрать домашнюю коптильню:

Ознакомившись с наиболее простыми вариантами генераторов дыма и домашней коптильни, вы можете без затруднения подобрать для себя тот дымогенератор, который подходит именно вам. И конечно имея время и желание без особого труда своими руками сделать для себя и коптильню и дымогенератор.

У вас остались вопросы по сборке дымогенератора? Или хотите рассказать о личном опыте изготовления коптильни из подручных материалов? Делитесь своим результатом – форма обратной связи расположена ниже. Здесь вы можете не только рассказать о самостоятельно собранном дымогенераторе, но и добавить оригинальные фото готового приспособления, а также спросить совет у наших экспертов и других посетителей сайта.
