Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

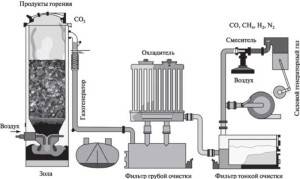

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:

• топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
• колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
• воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
• патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).

1. Радиатор – охладит полученный в результате пиролиза газ.
2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
2. Устанавливаем радиатор и фильтры.
3. Соединяем конструктивные части, как показывает чертеж.
4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

• Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
• Камера сгорания, оснащенная герметичной горловиной.
• Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

Принцип работы агрегата

В газгене из любого вида топлива может добываться горючий газ. Главным секретом является то, что в камеру, попадает кислород. Объема попадаемого кислорода мало для полноценного сгорания древесины. В самом процессе должна соблюдаться достаточно высокая температура, превышающая 1200°С. Вырабатывающийся газ постепенно охлаждается, попадая к источнику потребления или двигателю автомобиля.

Устройство газогенератора

Главным отличием газгенов на твердых материалах является то, что во всех случаях работы агрегата на дровах наблюдается процесс сгорания материала и древесного газа. Сажа в этом случае не выделяется.

Достоинства и недостатки газовых генераторов

Обойдется бытовой газогенератор заводского изготовления в 1,5–2 раза дороже обычного твердотопливного котла. Стоит ли тратиться на эту «чудо-технику»?

Среди плюсов использования газовых генераторов числится:

• полное прогорание топлива, загруженного в топку, и минимальный объем золы;
• сравнительно высокий КПД при совместной работе с ДВС либо газовым котлом;
• широкий выбор твердого топлива;
• простота эксплуатации и отсутствие необходимости непрерывно следить за работой агрегата;
• временной интервал между перезагрузками топки – до суток на дровах и до недели на угле;
• возможность использования непросушенной древесины – влажное сырье можно применять только в некоторых моделях газогенераторов;
• экологичность устройства – выхлопной трубы у этого устройства нет, весь сгенерированный газ прямым потоком идет в камеру сгорания двигателя или котла.

При использовании влажных дров генератор работать будет, но выработка газа при этом сократится на 20–25%. Падение производительности происходит из-за испарения естественной влаги из древесины.

Это приводит к понижению температуры в топке, что замедляет процесс пиролиза. Лучше всего поленья перед загрузкой в пиролизную камеру тщательно просушивать. Промышленные устройства полностью автоматизированы, подача топлива в них производится шнеком из рядом расположенного контейнера.

Сделанный своими руками газогенератор не радует подобной автономностью, но и он достаточно прост в эксплуатации. Надо лишь время от времени загружать его топливом под завязку.

Рабочие температуры в газогенераторе достигают значений в 1200–1500°C, его корпус должен выполняться из выдерживающих подобные нагрузки материалов

Недостатков у газогенератора меньше, но они есть:

• слабая регулируемость объемов генерируемого газа – при снижении температуры в топке пиролиз прекращается и вместо горючей газовой смеси на выходе образуется месиво из смол;
• громоздкость установки – даже самодельный газогенератор средней мощности в 10–15 кВт занимает достаточно большое пространство;
• длительность растопки – прежде чем реактор произведет первый газ пройдет 20–30 минут.

После “разогрева” генератор стабильно выдает определенный объем газовой смеси, которую необходимо сжигать либо выбрасывать в воздух. Чтобы сделать этот агрегат своими руками потребуются прочные газовые баллоны или толстая сталь, а это немалые деньги. Но все это окупается экономичностью генератора и дешевизной исходного топлива.

Часть моделей газогенераторов оснащается вентилятором надува воздуха, а другие нет. Первый вариант позволяет повысить мощность установки, но привязывает ее электросети. Если нужен небольшой генератор для готовки еды на природе, то можно обойтись компактным без воздушного нагнетателя агрегатом.

Большинство самостоятельно сделанных газогенерирующих установок работает за счет естественной тяги.

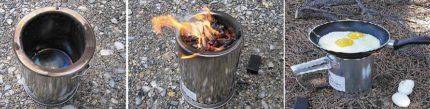

Переносной газогенератор мощностью в 2,4 кВт, работающий на дровах, позволяет без проблем готовить обед за городом вдали от цивилизации (+)

Для обогрева частного дома нужна будет уже более мощное и энергозависимое устройство. Однако в этом случае стоит позаботиться о резервном электрогенераторе, чтобы в одночасье при аварии на сети не остаться как без электроснабжения, так и без отопления.

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

• довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
• длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
• полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
• регулируемый процесс горения можно автоматизировать;
• в процессе работы выделяется минимальное количество вредных веществ;
• снижаются затраты на обогрев жилища;
• можно загружать в топку поленья до одного метра длиной;
• в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

• В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
• При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
• Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Технические показатели

Если стоит выбор, к примеру, между покупкой автомобиля с традиционным двигателем или с газогенератором, то нужно подробно остановиться на рассмотрении технических данных второго варианта.

Масса двигателя на дровах достаточно большая, из-за чего теряется некоторая часть маневренности. Этот недостаток становится опасным, если развивать большую скорость. По этой причине доводить автомобиль даже до 100 км/ч не слишком разумное решение — придется ездить медленнее. Есть еще несколько важных технических данных такого оборудования.

Газовый двигатель, работающий на дровах, обладает большей степенью сжатия, чем грузовые бензиновые двигатели. Что касается мощности, то газогенератор, естественно, проигрывает бензиновому мотору.

Последнее отличие не в пользу газовой модели — это грузоподъемность, в которой он также проигрывает автомобилю с бензиновым двигателем.

Здесь еще важно отметить, что древесный газ характеризуется низкой энергетической ценностью, если сравнивать его с природным. Авто на дровах будет неизбежно терять в динамических свойствах, что также следует учитывать водителю такого транспортного средства

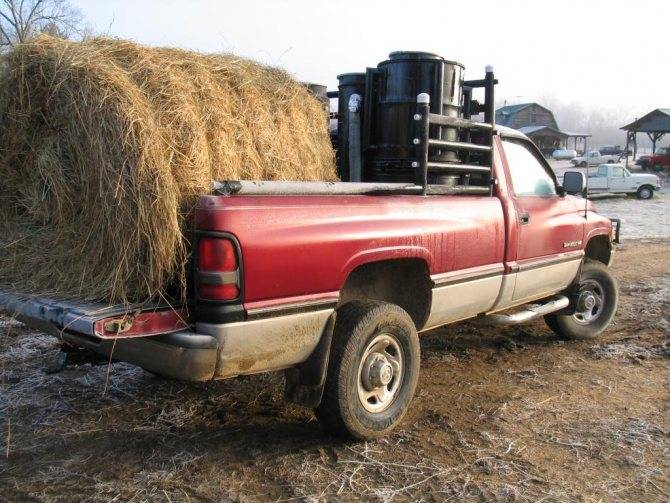

Некоторые предпочитают установку объемного газогенератора осуществлять на прицеп, а не на сам автомобиль. В таком случае и быстро разогнаться не получится, и маневрировать особо не выйдет. Прицеп будет являться своеобразным ограничителем.

Подключение и запуск ДВС

Поскольку теплотворная способность генерируемого из дров топлива гораздо ниже, чем у бензина, то для нормальной работы мотора соотношение воздух/горючее нужно изменить. Для этого придется смастерить смеситель и поставить его на впускном тракте. Простейший вид смесителя – воздушная заслонка, управляемая тягой из салона.

Завести холодный мотор на дровах – та еще задачка. Поэтому не стоит полностью отказываться от бензина, а подавать его только во время запуска, а потом переходить на горючее, вырабатываемое газгеном. Чтобы реализовать переключение на разные виды топлива, изготовьте смеситель по схеме, предложенной в книге И. С. Мезина «Транспортные газогенераторы»:

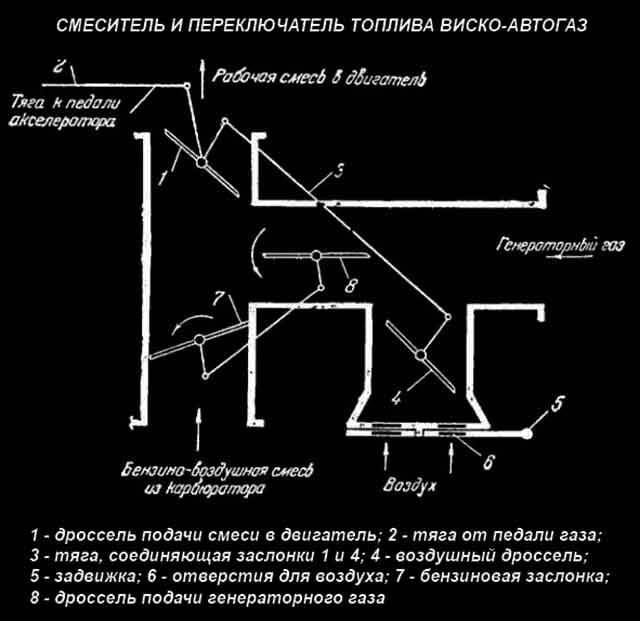

Теперь про особенности пуска и работы ДВС на древесине и угле:

• размер дров, загружаемых в бункер, не должен превышать 6 см;
• сырую древесину применять нельзя, поскольку вся выделяемая теплота уйдет на испарение воды и процесс пиролиза будет крайне вялым;
• розжиг производится через специальное отверстие с обратным клапаном при включенном вентиляторе не позже чем за 20 минут до поездки;
• мощность мотора снижается примерно на 50% по сравнению с ездой на бензине;
• из предыдущего пункта вытекает, что ресурс работы двигателя на самодельном горючем тоже уменьшается.

Примечательно, что после кратковременных стоянок машина спокойно заводится от газгена, без перехода на бензин. После длительного простоя потребуется 5—10 минут на повторный розжиг установки. Как происходит запуск двигателя авто от самодельного газогенератора на дровах, смотрите в следующем видеоматериале:

Особенности эксплуатации древесных котлов с длительным горением

Длительность горения одной закладки дров, составляет от 8 до 24 часов. Период автономной работы зависит от нескольких факторов:

1. Тип котла.
2. Качество топлива.
3. Правильная эксплуатация.

Научиться правильно топить котел, намного легче, чем может показаться на первый взгляд. Во время растопки и дальнейшей эксплуатации, придерживаются требований, указанных производителем в технической документации. После нескольких топок, процесс становится привычным.

Как добиться длительного горения дров

Расход дров, при условии использования режима длительного горения, меньше чем в обычных котлах, на 30-40%. КПД достигает 92%. Не у всех потребителей получается с первого раза добиться того, чтобы котел заработал в режиме длительного горения. Некоторые жалуются на обильное выделение смолы в процессе сжигания древесины.

Добиться длительного горения дров можно, тщательно соблюдая рекомендации производителя:

• Дрова разжигают при полностью открытой заслонке.
• В режим длительного горения, котел переводят только после достижения температуры 600°С.
• Влажность дров не должна превышать 20%. Топить хвойными породами дерева не рекомендуется.

Нарушения правил эксплуатации приводит к тому, что от дров в котле образуется смола. Чаще всего, не соблюдают следующие условия:

• Минимальная температура теплоносителя на выходе не должна опускаться ниже 65°С.
• Правильно топить котел дровами твердых пород: осиной, буком, акацией, дубом и т.д.
• Высокая влажность дров приводит к обильному выделению смолы.

Правильная эксплуатация котлов длительного горения, продлевает срок службы техники и увеличивает теплоотдачу.

Как правильно загружать дрова

Укладка дров в котле выполняется в согласии со следующими правилами:

Поленья раскалываются крупными кусками.
Укладка дров в топку осуществляется как можно плотнее

Важно избежать пустот между поленьями.
Длина поленьев должна быть меньше размеров загрузочной камеры, как минимум на 5 см.

Розжиг выполняют исключительно сухими лучинками. Использовать бензин или керосин, для растопки дров, запрещается. Время от времени, рекомендуется использовать специальные химические брикеты, удаляющие смолянистые отложения на стенках.

Сколько надо дров на зимний сезон

Устройство котла длительного горения, позволяет экономить на топливе, приблизительно 15-30%, в зависимости от выбранной модели. Примерный расход дров высчитывается следующим образом:

• Принято считать, что для обогрева каждых 100 м², потребуется 3 Гкал/мес.
• При сжигании килограмма дров, выделяется 3200 ккал.
• Чтобы получить 1 Гкал, котлы длительного горения сжигают 312 кг дров.
• Для получения 3 Гкал, потребуется приблизительно тонна древесины.

В течение отопительного сезона, для обогрева дома на 100 м², нужно 7-8 тонн дров.

Правила и нормы установки дровяного котла продолжительного горения

Установка котла длительного горения проводится с соблюдением норм, распространяющихся на все котлы, работающие на дровах. Во время проведения монтажных работ, учитывают существующие требования ППБ и СНиП:

• Монтаж выполняют на прочном негорючем основании. Стены и пол облицовывают негорючими строительными материалами.
• Дымоход проводят с соблюдением противопожарных разделок. В месте примыкания к стене из горючего материала, прокладывают огнестойкий утеплитель. Материал облицовывают стальным листом.

Водяное отопление от котла на дровах длительного горения, подключают к специальным отводам, находящимся на корпусе котла. В инструкции подробно указывается, какой патрубок идет на подачу и обратку водяного контура.

Котел с производительностью более 40 кВт, устанавливается в отдельной комнате.
Энергозависимые котлы подключают к электроснабжению через стабилизатор и источник бесперебойного питания. Обязательно используют автоматы. Подключение выполняют напрямую от щитовой.

В помещении, используемой под котельную, обязательно наличие приточно-вытяжной вентиляции и естественного освещения. При необходимости, допускается размещение котла в подвале.

Преимущества и недостатки системы

Газогенераторы исключительно удобны в использовании. Если агрегат сделан правильно, с соблюдением всех требований техники безопасности, в него можно загружать топливо очень редко. Например, загружать в камеру дрова можно только один раз в день, а если в качестве топлива используется древесный уголь, достаточно будет и одного раза в неделю.

Но это относится, скорее, к устройствам промышленного изготовления. Конечно, работу самодельного газогенератора следует тщательно контролировать. Температура горячего газа может быть очень высокой, опасность возникновения пожара также существенно возрастает.

Древесина – доступный материал. В загрузочную камеру газогенератора можно подавать и дрова, и щепу, и прессованные опилки, и любые отходы древесной промышленности, и целлюлозосодержащие материалы. Прекрасно подходит в качестве топлива сухой и легкий древесный уголь. Если размеры бункера позволяют, в него можно загружать дрова даже без предварительной колки, целиком.

Полученный в результате горения продукт, горючий газ, можно использовать для решения различных задач: обогрева дома, работы ДВС автомобиля, даже для выработки электроэнергии. Но стоит вспомнить и о “минусах” этого полезного устройства.

Для начала, промышленная модель газогенератора, надежная, безопасная и удобная, стоит достаточно дорого. Не всякий владелец дома или дачи может позволить себе подобный агрегат. Но и создание самодельного газогенератора даже из подручных материалов может вылиться в кругленькую сумму.

Не всегда можно использовать для него любые подручные материалы. Все части агрегата должны быть очень прочными и способными переносить высокую температуру. В обязательном порядке понадобится сварочный аппарат, а также навыки работы с ним. Металл придется и резать, и варить.

Рассчитывая, во что обойдется создание самодельного газогенератора на опилках, следует учесть и расходные материалы. Понадобится чугун для создания колосника, вполне возможно, что для изготовления крышки придется найти или купить специальную рессору.

Необходимы также жаропрочные прокладки для люков, для соединения отдельных элементов устройства и т.п. Перед изготовлением газогенератора нужно тщательно все просчитать.

Еще одна статья расходов на газогенератор – это электроэнергия, которая необходима для принудительной подачи воздуха в камеру сгорания. Если по какой-то причине электричество будет отключено, газогенератор не сможет работать.

Такая ситуация недопустима, поскольку снижение температуры горения может привести к загрязнению устройства дегтем. В результате придется останавливать процесс, чистить газогенератор, а потом запускать его снова.

Хотя кажется, что загрузить газогенератор можно чуть ли не любым топливом, все же следует помнить, что оно должно постепенно, по мере сгорания, опускаться вниз по бункеру. Поэтому дрова для генератора следует подготовить, разрубив их на более-менее одинаковые по размеру элементы.

Инженерные возможности

Технические характеристики электрогенерирующего оборудования говорят сами за себя:

• оптимальный объем топлива для загрузки – 30 литров;
• внешние размеры имеют следующие параметры: высота – 652 мм, глубина – 427 мм, ширина – 540 мм;
• вес агрегата – 54 кг;
• предельная величина обогреваемого сооружения составляет 50 м³;
• диаметр дымопровода – 80,0 мм;
• наименьшая высота дымоотвода – 3,0 метра;
• количество дымоходных труб — 9 штук в комплекте;
• отсек для сгорания – 41 дм³;
• мощность тепловая – 4 кВТ;
• электромощность на выходе – 50 Вт (min);
• напряжение выходное – приблизительно 12 Вольт;
• размер дверцы топки – 178 мм в диаметре;
• поверхность нагревания – 0,6 кв. м;
• вид топлива – уголь бурый, торф, дрова лиственных деревьев, топливные брикеты, паллеты.

Важно знать: категорически нельзя применять каменный уголь в качестве горючего материала

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

1. Прямого способа генерации;
2. Обратного;
3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Конструкция установки и схема подключения

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

• Бочка;
• Трубы;
• Радиатор;
• Фильтры;
• Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

• Бункер;
• Отсек сгорания;
• Воздухораспределительная часть;
• Колосниковая решетка;
• Патрубок;
• Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Устройство модели на дровах и схема

Данный вид котла растапливается точно по такому же принципу, как и обычный котел на твердом топливе. Дрова, пеллеты, брикеты, опилки и прочие виды топлива закладываются в нижнюю камеру, поджигаются, после чего открывается воздушная заслонка для создания тяги.

Устройство самодельного газогенераторного котла очень простое. Основу составляют 2 камеры, закрытые в один корпус. В нижней сгорает твердое топливо, в верхней – дровяной газ. При этом нагреваемый воздух постоянно циркулирует по воздуховодам – теплый поднимается вверх и выходит наружу, холодный подсасывается снаружи нагревается и также выходит. Этот процесс продолжается до той поры, пока в камере тлеет топливо.

Как сделать своими руками

На схеме, изображенной выше, видно, как функционирует котел, где и какие камеры расположены, поэтому прежде чем приступать к собственноручной сборке, необходимо разобраться с принципом работы готового котла, а также использовать чертеж котла, работающего на твердом топливе.

На видео вы можете посмотреть, как работает газогенераторный котел:

1. Основой котла (корпусом) служит любая металлическая бочка, подойдет даже использованный газовый баллон. Можно сделать такой цилиндр из листа стали 8-10 мм толщиной, для чего сварить его по окружности и приварить дно.
2. В верхней части цилиндра делаете камеру минимальным объемом 0,7 куб.м, куда в дальнейшем будет загружаться твердое топливо.

1. На самом верху цилиндра привариваете дополнительный круг стали, из которого будет происходить забор холодного воздуха (юбка).

1. Для очистки древесного газа от сторонних примесей используются кольца грубой очистки. Поддув его происходит через фурму.

1. Для охлаждения газа из юбки забирается холодный воздух. Он проходит по зигзагу труб, оснащенному несколькими металлическими кольцами, постепенно охлаждаясь.

1. Если используется для горения недостаточно сухое топливо, во время работы котла собирается конденсат. Его необходимо регулярно спускать, для чего используется подобный кран.

1. Газогенераторный котел – единственный в линейке отопительного оборудования, который позволяет использовать даже влажные – свежесрубленные – дрова. При контакте с холодным воздухом, поступающим из юбки, образуется слишком большое количество воды, которое необходимо постоянно спускать. Для этой цели используется т.н. сепаратор. Его изготавливают из трубы диаметром 3-5 мм, куда вставляют пластину с ребрами. Проходя по сепаратору, вода выводится из системы по ленте слива.

1. Для повышения мощности газогенераторного котла требуется сухой газ. Для этого достаточно закрыть кран слива конденсата и открыть кран на газовой трубе, которая расположена сразу за сепараторной трубкой. Когда газ поступает из небольшой трубы в большую, он распадается на газообразную и жидкую фракции, после чего переходит в камеру сгорания.

1. Для обогрева больших площадей рекомендуется устанавливать водяной контур. Можно даже сделать отдельную камеру в газогенераторном котле, где будет нагреваться с помощью поступающего горючего газа вода. За счет конвекции при нагреве происходит одновременное его охлаждение.

1. При выполнении обвязки котла рекомендуется использовать газ в качестве источника дополнительного горючего. Для этого достаточно подсоединить контур и открыть вентиль подачи газа в прибавочную зону.

Получать электричество можно и с помощью новых технологий, к которым относят солнечные панели и ветряные электростанции, и путем использования методов, известных уже несколько десятилетий. К устройствам для получения энергии относится газогенераторная установка. Прибор может быть основным источником электроэнергии и резервным, предназначенным для поддержки работы бытового оборудования при временных перебоях в электроснабжении. Применяются газогенераторы для выработки электроэнергии и для отопления помещений. Отличающееся высоким КПД оборудование является приемлемой альтернативой для обогрева частных домов при отсутствии природного газа.

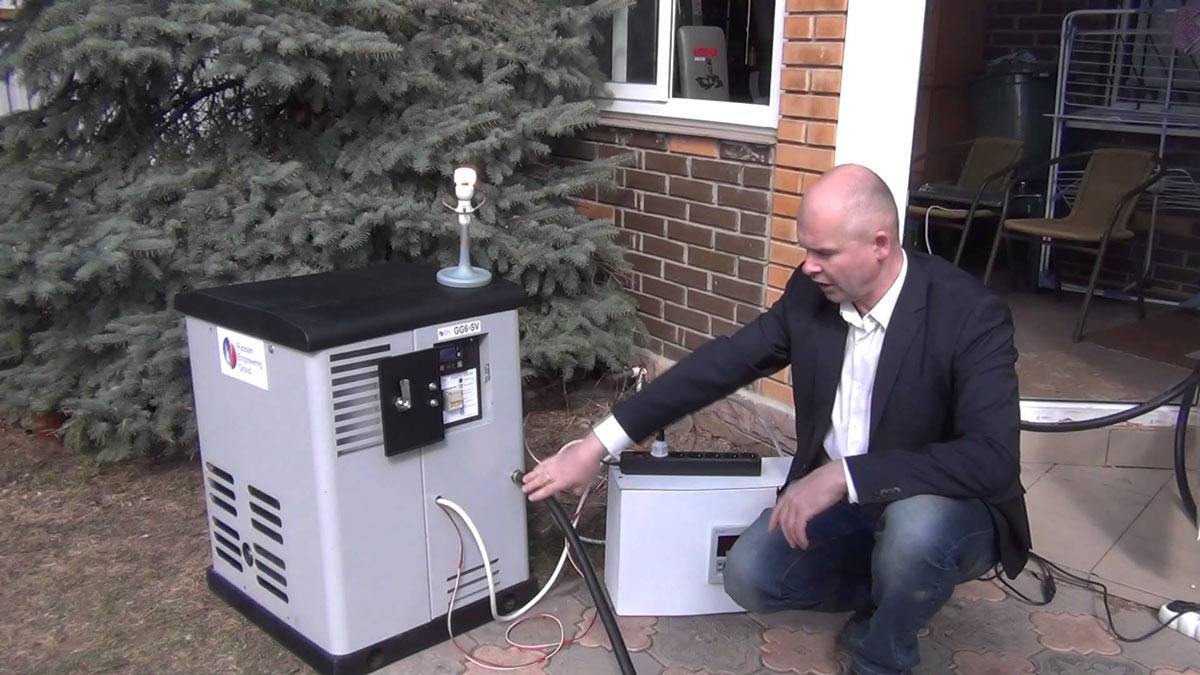

Фабричная модель дровяного газогенератора

Выводы

Создавая домашний газогенератор для отопления дома или работы ДВС, можно получить приспособление, позволяющее отчасти заменить природный газ и вырабатывать электричество, уменьшающее расход дров за счет увеличения КПД и повышающее время горения одной порции твердого топлива. Время горения одной закладки древесины в топку газового генератора при использовании полученного газа как дополнительного энергоносителя, достигает 8–20 часов. Эксплуатация оборудования достаточно простая, если не считать периодической очистки, а замены требуют только фильтрующие элементы.

Несмотря на эти плюсы, устанавливать самодельный древесный газген на автомобиль нецелесообразно Экономия окажется не такой значительной, как снижение уровня комфорта использования транспортного средства и непредсказуемые последствия для двигателя внутреннего сгорания. Единственным веским аргументом в пользу такого решения, могут быть лишь проблемы с приобретением бензина.

Приемлемый вариант – сборка своими руками газогенератора для частного дома. В этом случае прибор станет источником газа для отопительного котла, газовой плиты и небольшой домашней электростанции.

Горючий газ, столь необходимый для отопления домов, приготовления пищи, в качестве топлива для автомобилей и прочих полезных устройств, добывают не только из под земли. Источником этого ценного продукта могут стать дрова, торф, отходы деревообработки, уголь и даже отдельные виды мусора, например, куски старого линолеума или снятого паркета, непригодный для дальнейшего использования пластик и т. п. Чтобы получать газ таким образом, понадобится приобрести специальное устройство или сделать газогенератор своими руками. Как его соорудить самостоятельно — мы об этом сейчас и поговорим.
